Jaltest  |  SKU: JDC545A

Jaltest (JDC545A) | Cavo adattatore Doosan 14 pin OBD – 16 pin OBD2 | Macchine movimento terra e macchine edili

€304,95 incl.
€252,02 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

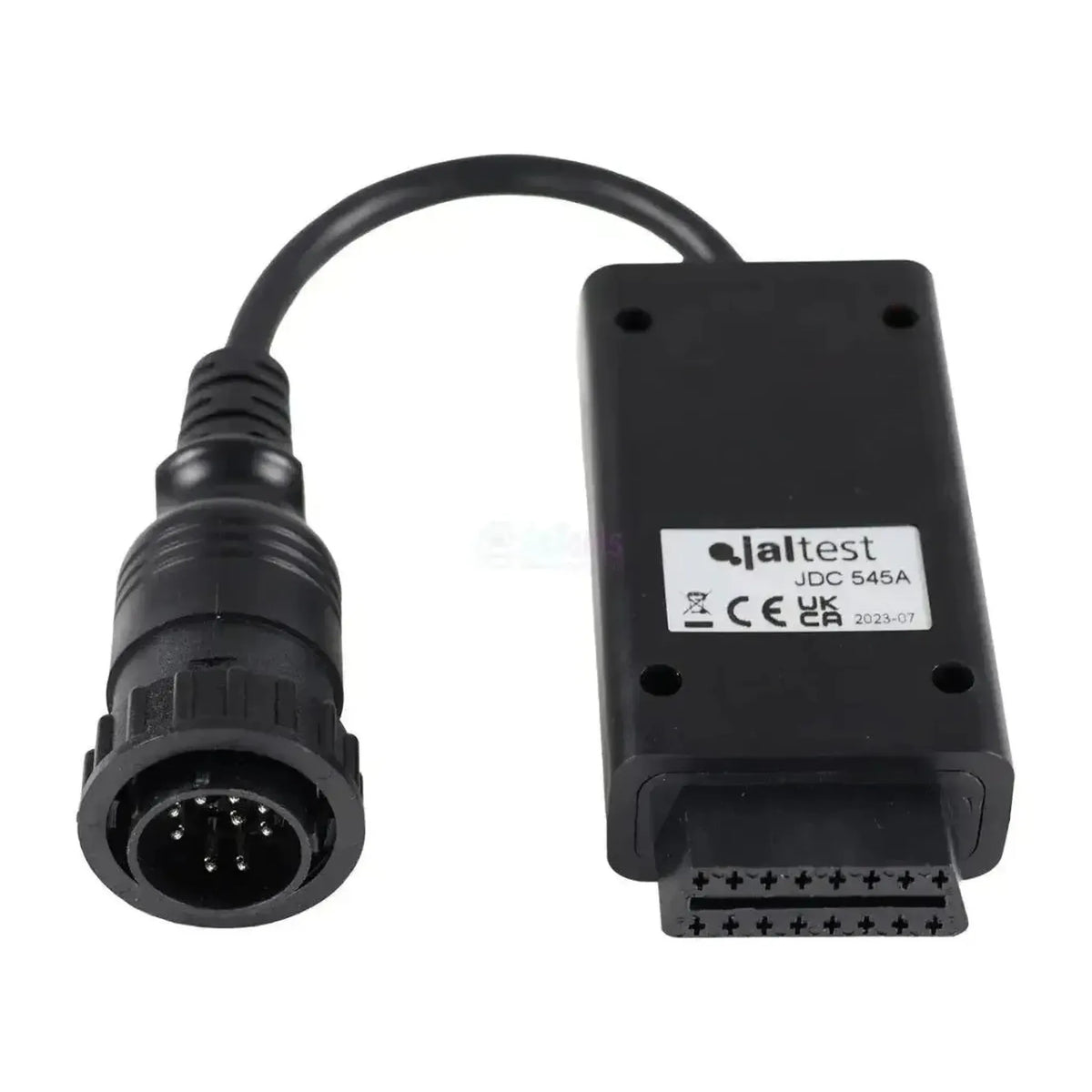

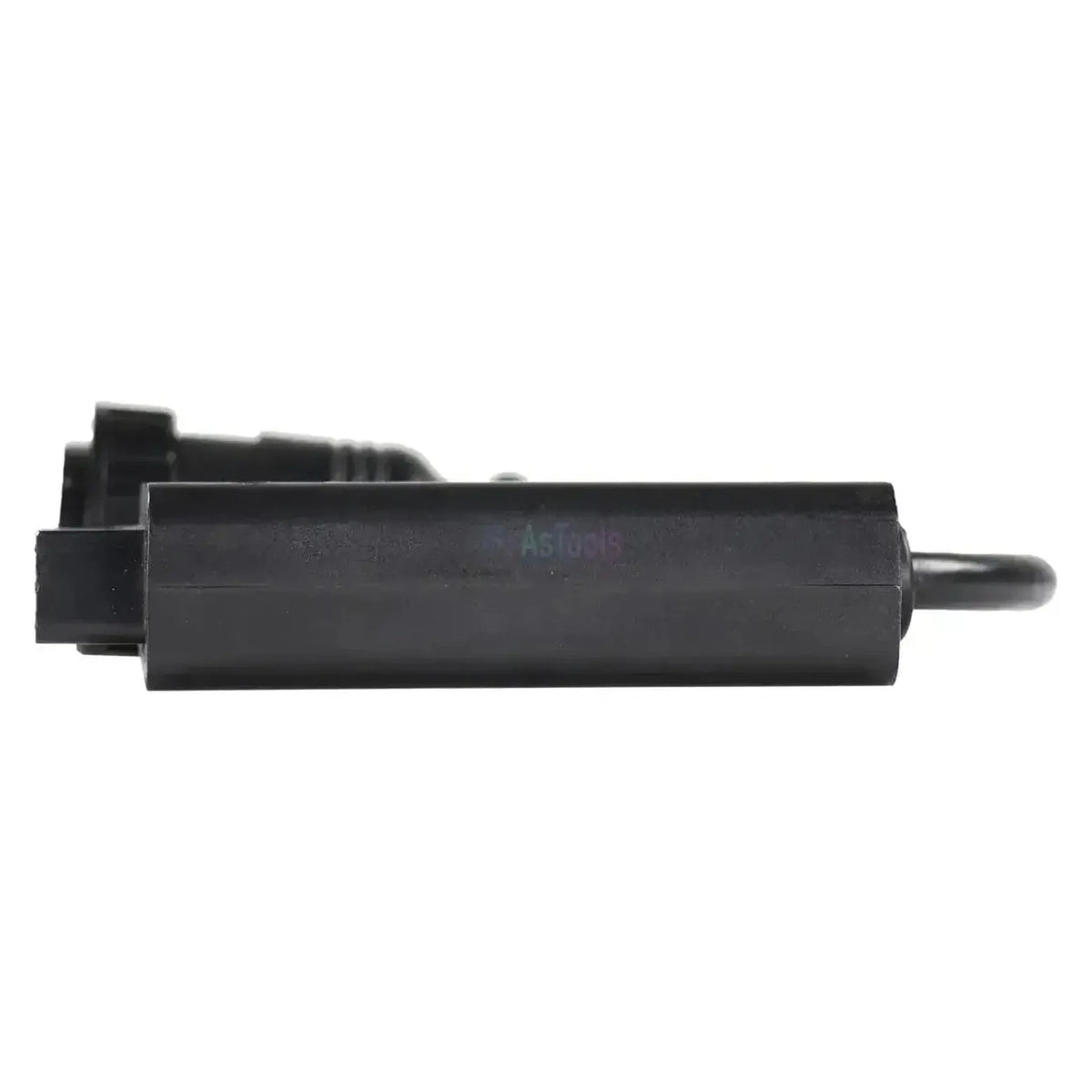

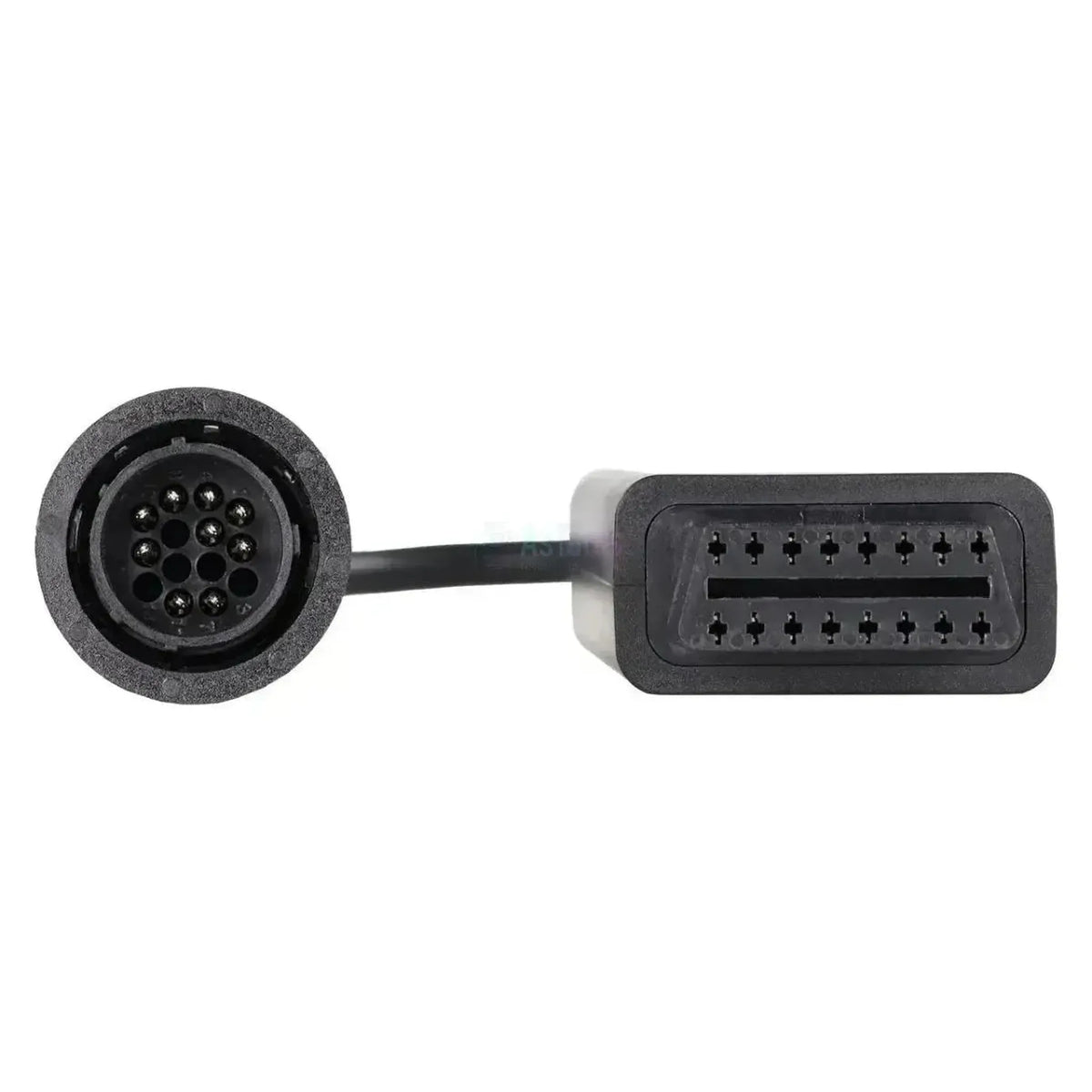

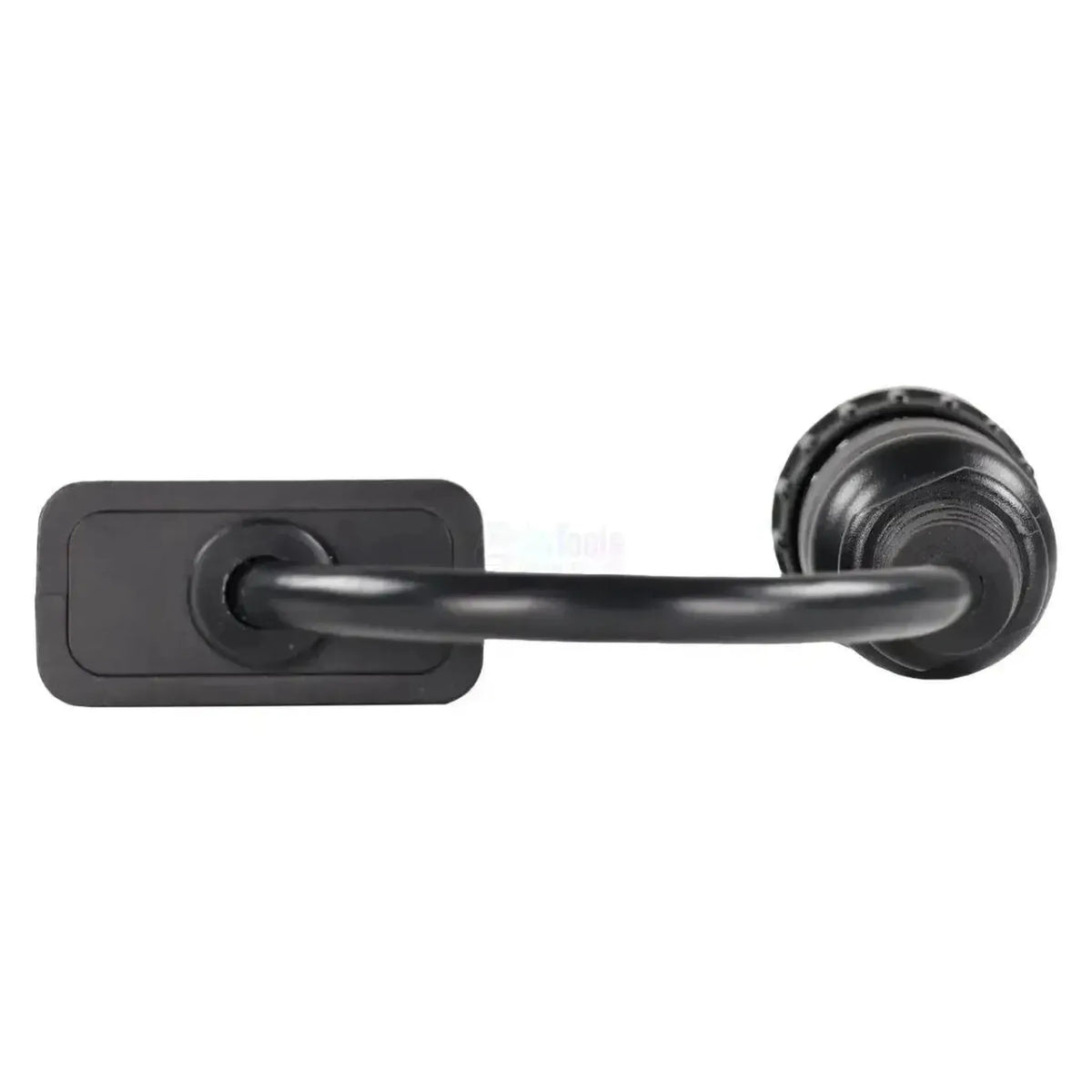

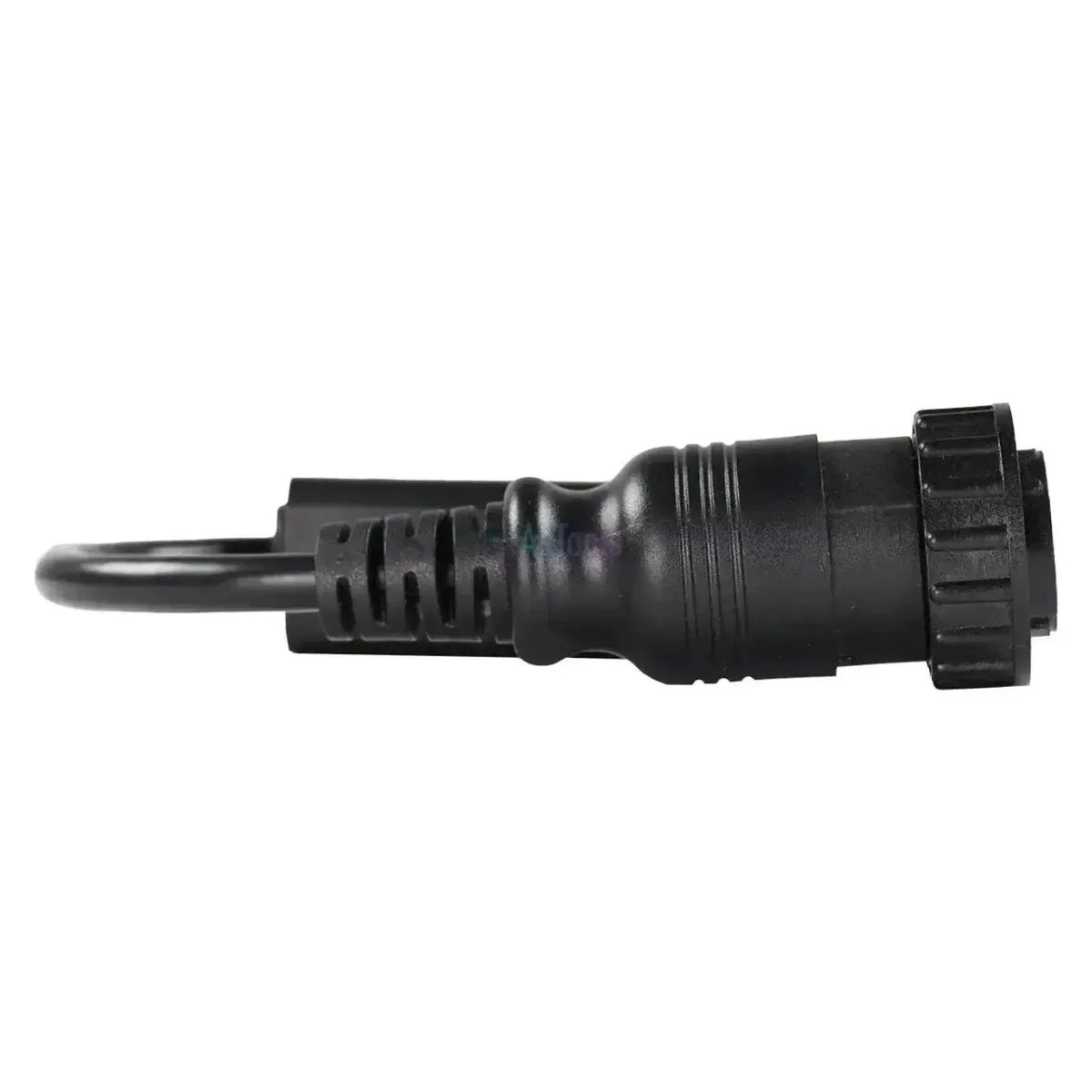

La Jaltest JDC545A collega la presa diagnostica a 14 pin delle macchine movimento terra Doosan alla presa OBD2 a 16 pin del Suo cavo diagnostico Jaltest. Sul lato macchina è presente un connettore nero tondo in plastica con un anello di accoppiamento zigrinato, con attacchi a baionetta sul bordo e pin maschio. Il cavo misura da 28 a 30 cm e a metà percorso presenta il corpo nero con l'attacco OBD2.

Con il cavo collegato, il software Jaltest accede alla centralina macchina E-EPOS, alle centraline motore EMS XPI e DL06/DL08 e alle centraline del post-trattamento EEC e EEC3. I dati di manutenzione si trovano presso le centraline motore e di post-trattamento, mentre le azioni aggiuntive sono disponibili solo per l'EMS XPI. Il cavo appartiene al Jaltest Link V8.1 e rientra in Jaltest OHW (macchine da costruzione e movimento terra).

VANTAGGI

✔Accede a E-EPOS, la centralina centrale della macchina che coordina motore e idraulica.
✔Supporta la centralina motore EMS XPI con iniezione common rail, incluse le azioni aggiuntive.
✔Fornisce accesso alle centraline EEC e EEC3 del post-trattamento SCR, con dati di manutenzione.
✔Un solo cavo per l'intera gamma di macchine: escavatori DX, pale gommate DL e dumper articolati DA.

PUNTI DI ATTENZIONE

✕Per E-EPOS non sono previsti dati di manutenzione nella copertura, e le azioni aggiuntive non sono disponibili per la centralina motore DL06/DL08.
✕Valido solo per la presa macchina tonda a 14 pin; la presa a 6 pin su un motore DL03 Doosan separato passa tramite la JDC547A.
✕Questa versione appartiene al Jaltest Link V8.1 e non alla V9.
✕Per l'utilizzo sono necessari un Jaltest Link V8.1 e una licenza attiva per Jaltest OHW, che non sono incluse con il cavo.

Applicazioni e funzionalità

Tramite questo collegamento Lei accede, con il software Jaltest, alla centralina macchina, alla centralina motore e al post-trattamento dei gas di scarico della macchina Doosan. Le unità presenti variano per serie e versione; le unità sotto riportate provengono dalla copertura Doosan.

Centraline accessibili

  • E-EPOS: Centralina macchina, motore e idraulica.
  • EMS XPI: Centralina motore, common rail.
  • DL06/DL08 (CAN): Centralina motore Tier 4 e Stage IV.
  • EEC: Post-trattamento SCR con AdBlue.
  • EEC3: Centralina di post-trattamento più recente.

Cosa può fare

  • Codici di errore: Lettura e cancellazione per sistema.
  • Valori misurati: Visualizzazione in valori numerici e grafico.
  • Dati di manutenzione: Presso motore e post-trattamento.
  • Azioni aggiuntive: Per la centralina motore EMS XPI.

Come si utilizza

  1. Ricerca della presa: Dietro il sedile, sopra o dietro il blocco motore.
  2. Collegamento: Fissi la JDC545A sulla boccola tonda.
  3. Collegamento Link: Colleghi il lato OBD2 al Jaltest Link V8.1.
  4. Accensione: Accenda il quadro senza avviare il motore.
  5. Lettura: Selezioni Doosan, la serie e il sistema.

Veicoli e applicazioni compatibili

Determinante è il connettore, non il modello. Questo cavo è adatto a ogni macchina Doosan con la presa diagnostica tonda a 14 pin, quindi lo stesso connettore ricorre su più generazioni di macchine. La serie sotto riportata è coperta da Jaltest OHW.

Doosan:

  • Serie DX200, DX300, DX400 e DX500: Escavatori cingolati.
  • Serie DX200W: Escavatore gommato.
  • Serie DL200 e DL300: Pale gommate.
  • Serie DA30: Dumper articolato.
💡
Utile da sapere: La presa si trova, a seconda del modello, dietro il sedile del conducente, sul blocco motore o sul retro del motore. La riconosce dalla boccola tonda con attacco a baionetta e quattordici posizioni pin. La presa a sei poli su un motore Doosan DL03 separato corrisponde alla JDC547A. Verifichi sulla macchina quale connettore è presente prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC545A) | Cavo adattatore Doosan 14-pin OBD - 16-pin OBD2 | Macchine da costruzione e movimento terra

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • OHW macchine edili e movimento
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Macchina edile e movimento

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 14 pin
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione
Indica se è possibile eseguire procedure aggiuntive che Jaltest offre per ciascuna centralina, come test o procedure di apprendimento.Procedure aggiuntive

Utilizzo

Numero di riferimento
JDC545A
Centraline
E-EPOS, EMS XPI e DL06/DL08, EEC ed EEC3

Altre specifiche

Applicazione
Escavatori, pale gommate e dumper articolati Doosan
Segmento
Macchine movimento terra e da cantiere
Necessario per l'uso
Jaltest Link V8.1 con licenza Jaltest OHW
