Jaltest  |  SKU: JDC547A

Jaltest (JDC547A) | Doosan (DL03) 6-pin OBD – 16-pin OBD2 Cavo adattatore | Motore a combustione interna

€103,95 incl.
€85,91 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

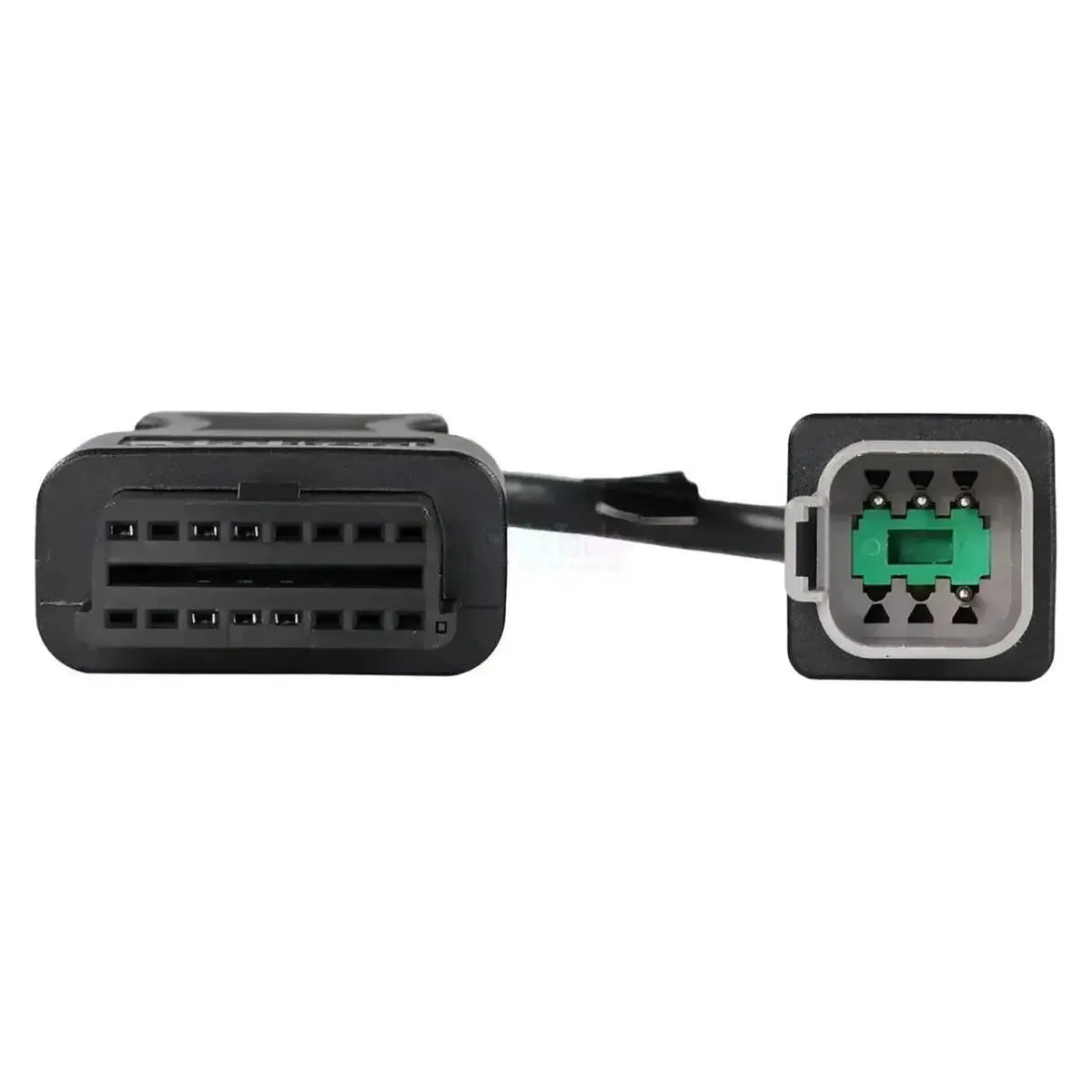

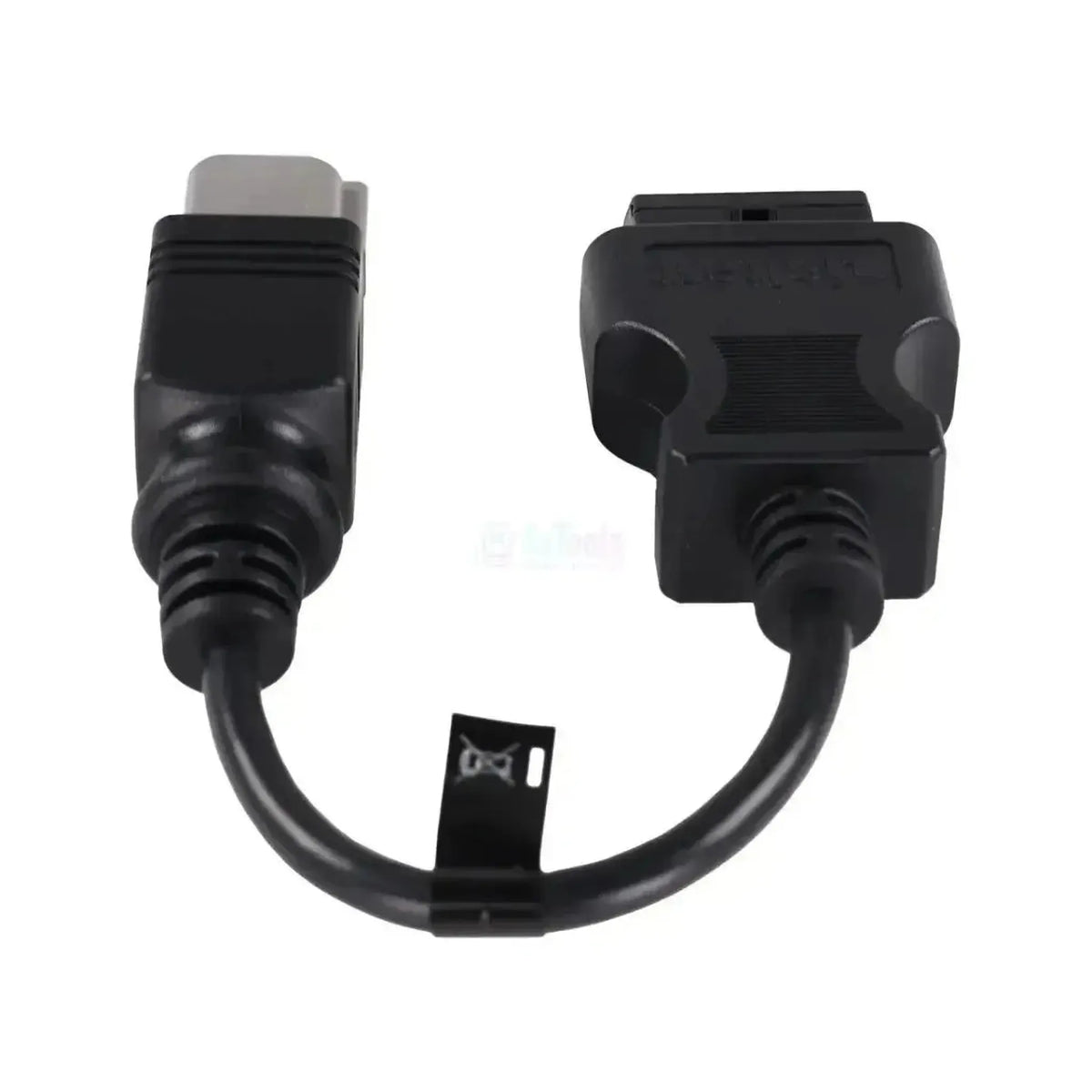

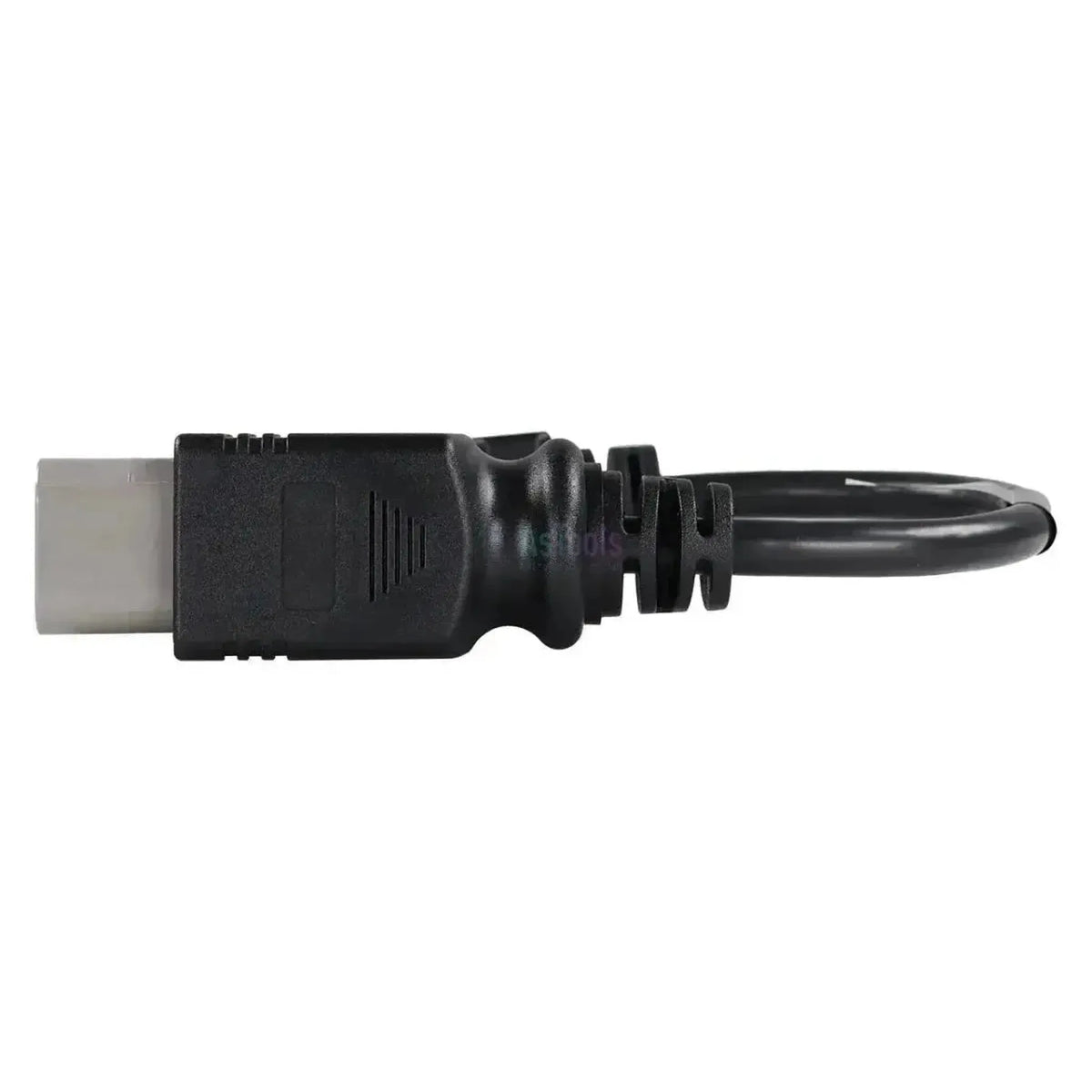

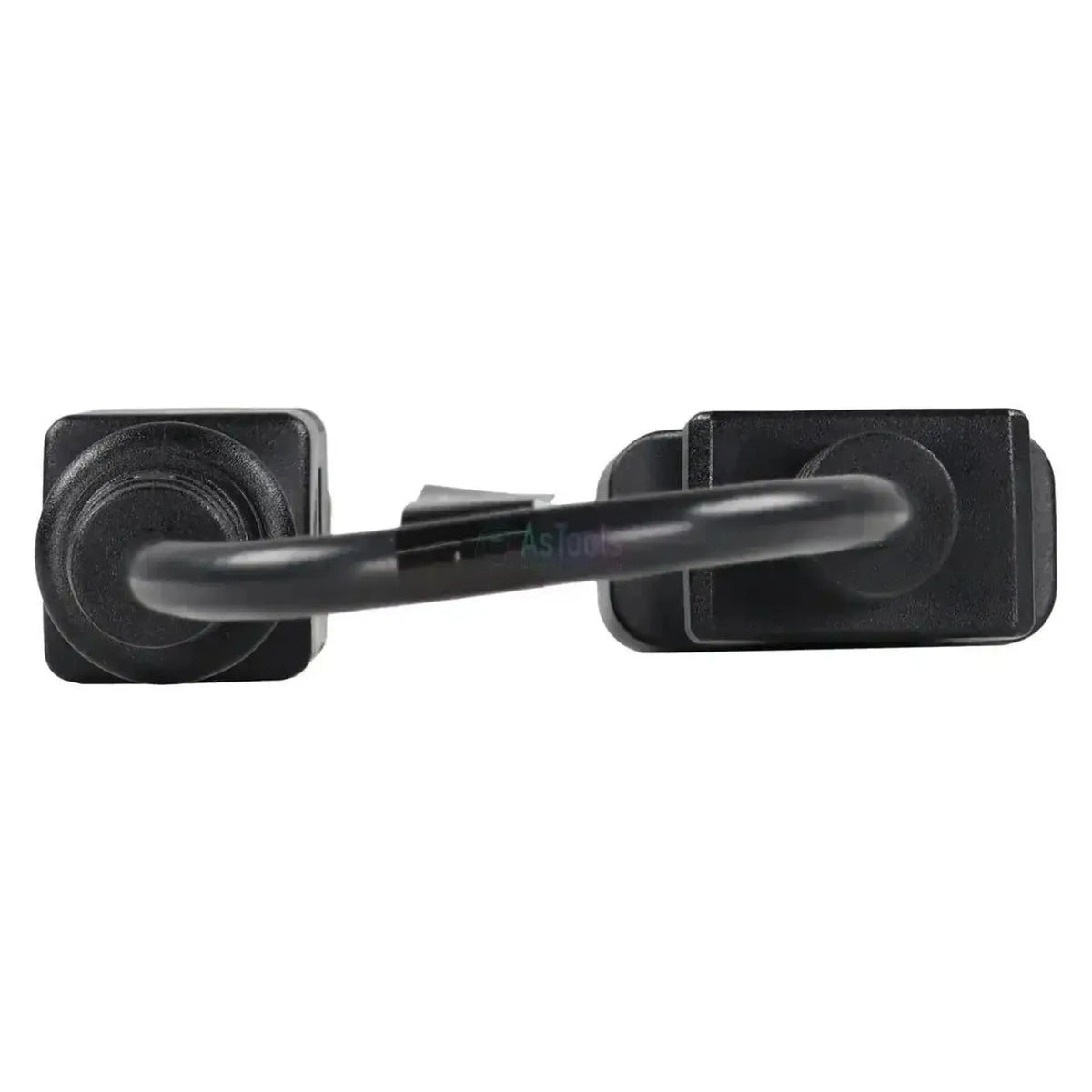

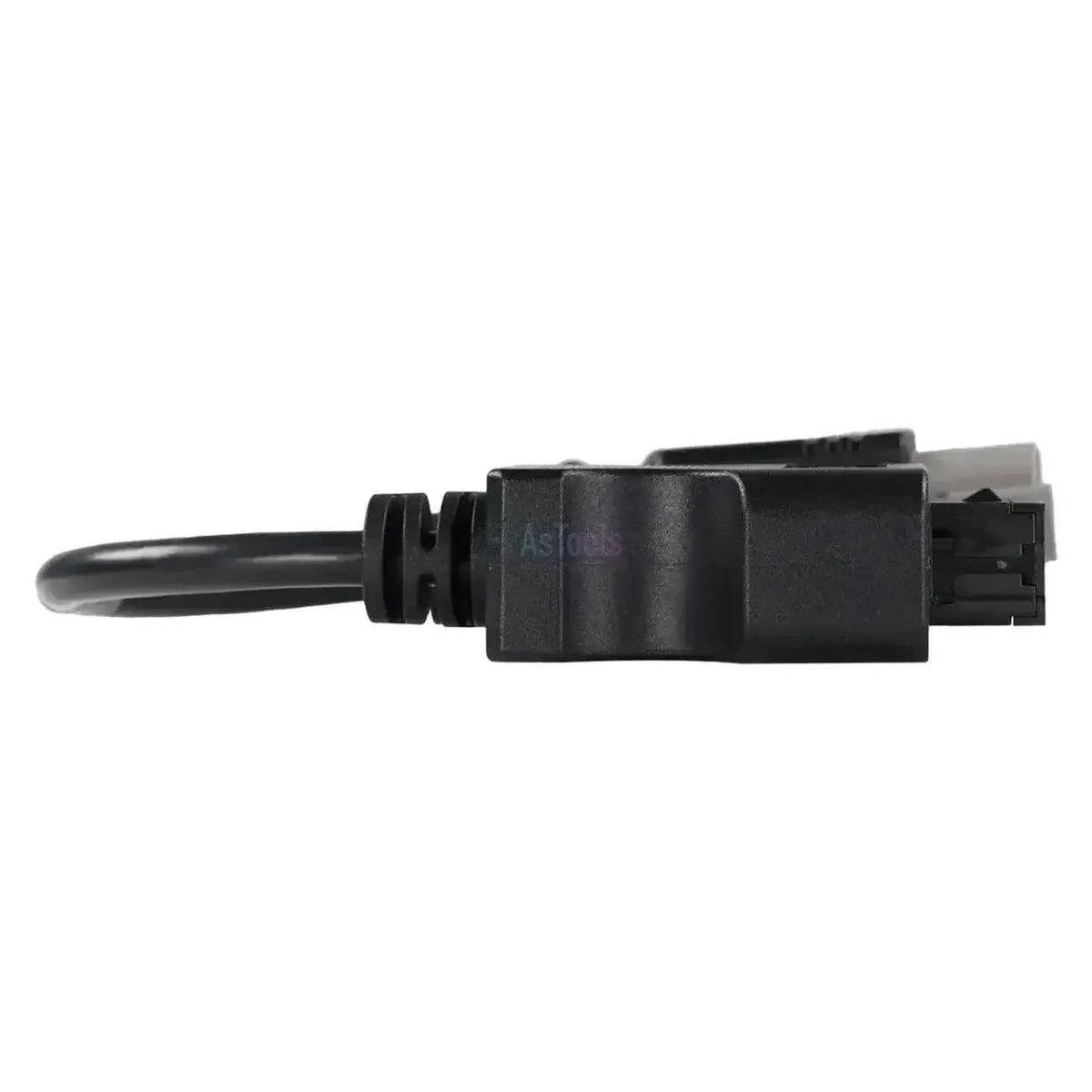

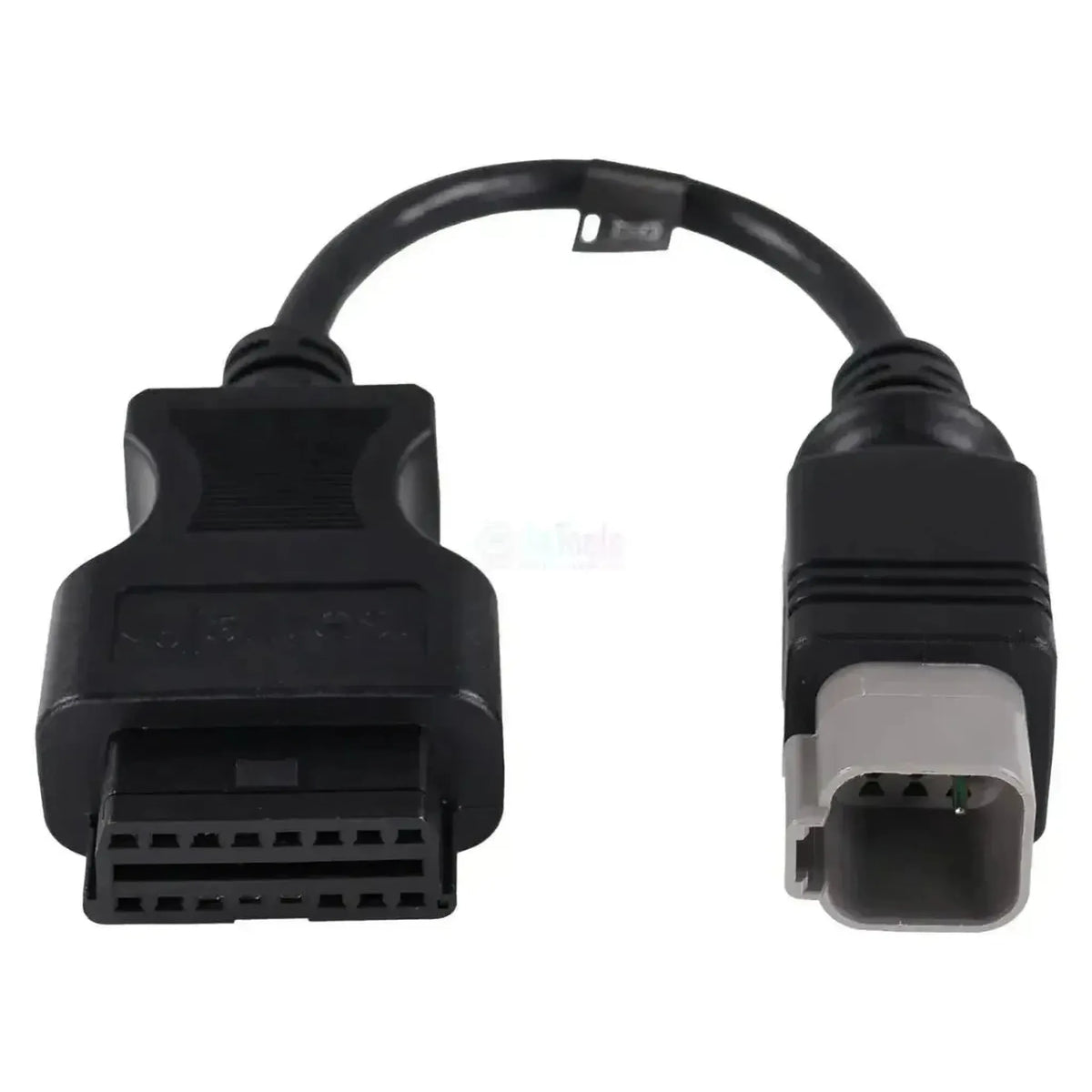

La Jaltest JDC547A collega il connettore diagnostico a 6 pin del motore Doosan DL03 all'ingresso OBD2 a 16 pin del cavo diagnostico Jaltest. Il DL03 si trova, tra l'altro, nelle macchine compatte Bobcat. Lato macchina è presente un connettore a 6 pin con un portacontatti grigio in un cappuccio nero e un ingresso cavo dritto; il cavo misura da 28 a 30 cm.

Con il cavo collegato, il software Jaltest raggiunge le due unità di controllo presenti nella copertura del DL03: la gestione motore DL03 (CAN) e la DCU del post-trattamento dei gas di scarico. Per entrambe si leggono codici di errore, valori di misura, dati ECU e intervalli di manutenzione. Il cavo funziona con Jaltest Link V8.1 e V9 e rientra in Jaltest OHW.

VANTAGGI

✔Raggiunge direttamente la gestione motore DL03 (CAN), senza passare dal connettore della macchina.
✔Consente inoltre l'accesso alla DCU del post-trattamento dei gas di scarico, la seconda unità che Jaltest prevede per il DL03.
✔Per entrambe le unità sono previsti codici di errore, valori di misura, dati ECU e intervalli di manutenzione.
✔Il connettore appartiene al blocco motore, quindi il cavo resta utilizzabile su qualsiasi macchina compatta in cui è montato il DL03.

AVVERTENZE

✕Solo per il connettore DL03 a 6 pin con portacontatti grigio; DL01, DL02, DL06, DL08, DM01, DM02, DM03 e DV11 hanno un connettore dedicato.
✕I sistemi di macchina Doosan non sono raggiungibili con questo cavo; per questi è previsto il JDC545.9.
✕La copertura DL03 è orientata alla lettura: non include l'attivazione di componenti, l'impostazione di parametri e la calibrazione.
✕Il connettore si trova sul o accanto al blocco motore e non in una posizione fissa della macchina.

Applicazioni e funzionalità

Il cavo è destinato alle officine che effettuano la lettura del Doosan DL03 in macchine compatte. Tramite questo collegamento si accede alla gestione motore e alla gestione del post-trattamento dei gas di scarico, con entrambe le stesse funzioni e quindi gli stessi limiti.

Unità di controllo accessibili

  • DL03 (CAN): Unità di controllo motore del blocco.
  • DCU: Gestione del post-trattamento dei gas di scarico.

Cosa si può fare

  • Codici di errore: lettura, con descrizione del guasto.
  • Valori di misura: valori dei sensori, con soglie di allarme.
  • Manutenzione: Intervalli e lavori da eseguire.
  • Rapporto: Rapporto di manutenzione per il cliente.

Come si usa

  1. Individuare il connettore: Individuare il connettore a 6 pin sul o accanto al blocco.
  2. Collegare: Inserire la JDC547A nel connettore del motore.
  3. Collegare il Link: Collegare il lato OBD2 al Jaltest Link.
  4. Accensione: Accendere il quadro.
  5. Lettura: Selezionare Doosan e il DL03 in Jaltest OHW.

Motori e applicazioni compatibili

Decisivo è il motore, non la macchina. Il DL03 è un blocco autonomo montato nelle macchine compatte; Jaltest associa la copertura al motore stesso. Cercare sul o accanto al blocco il connettore a 6 pin con portacontatti grigio. I blocchi seguenti si trovano nella copertura Doosan.

Doosan:

  • DL03: La serie motori per questo cavo, con DL03 (CAN) e la DCU del post-trattamento dei gas di scarico.
  • Montato in: Macchine compatte Bobcat.
  • Altri blocchi Doosan: DL01, DL02, DL06, DL08, DM01, DM02, DM03 e DV11 sono presenti nella copertura, ma con un connettore dedicato.
💡
Utile sapere: Il connettore diagnostico appartiene al blocco e si trova sul o accanto al motore, non in una posizione fissa della macchina. Solo il DL03 usa questo connettore a 6 pin con portacontatti grigio in un cappuccio nero. Prima dell'ordine verificare sulla macchina stessa quale connettore è presente sul motore.

Contenuto della confezione

  • 1x Jaltest (JDC547A) | Doosan (DL03) cavo adattatore OBD a 6 pin – OBD2 a 16 pin | Motore a combustione interna

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • OHW macchine edili e movimento

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 6 pin
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione

Utilizzo

Numero di riferimento
JDC547A
Centraline
DL03 (CAN), DCU (post-trattamento dei gas di scarico)
Necessario per l'uso
Jaltest Link V8.1 o V9 con Jaltest OHW

Altre specifiche

Applicazione
Motori Doosan DL03 in macchine Bobcat compatte
