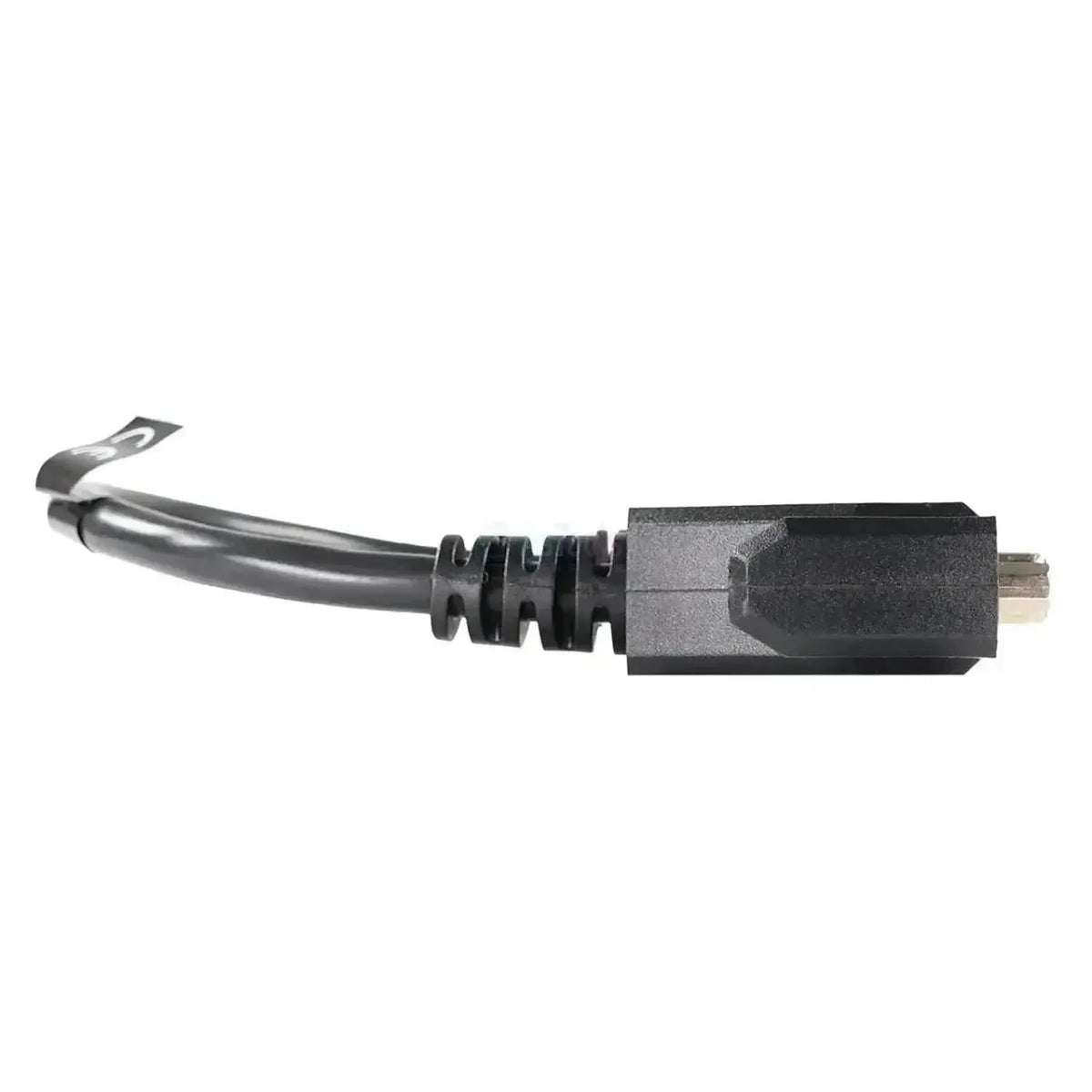

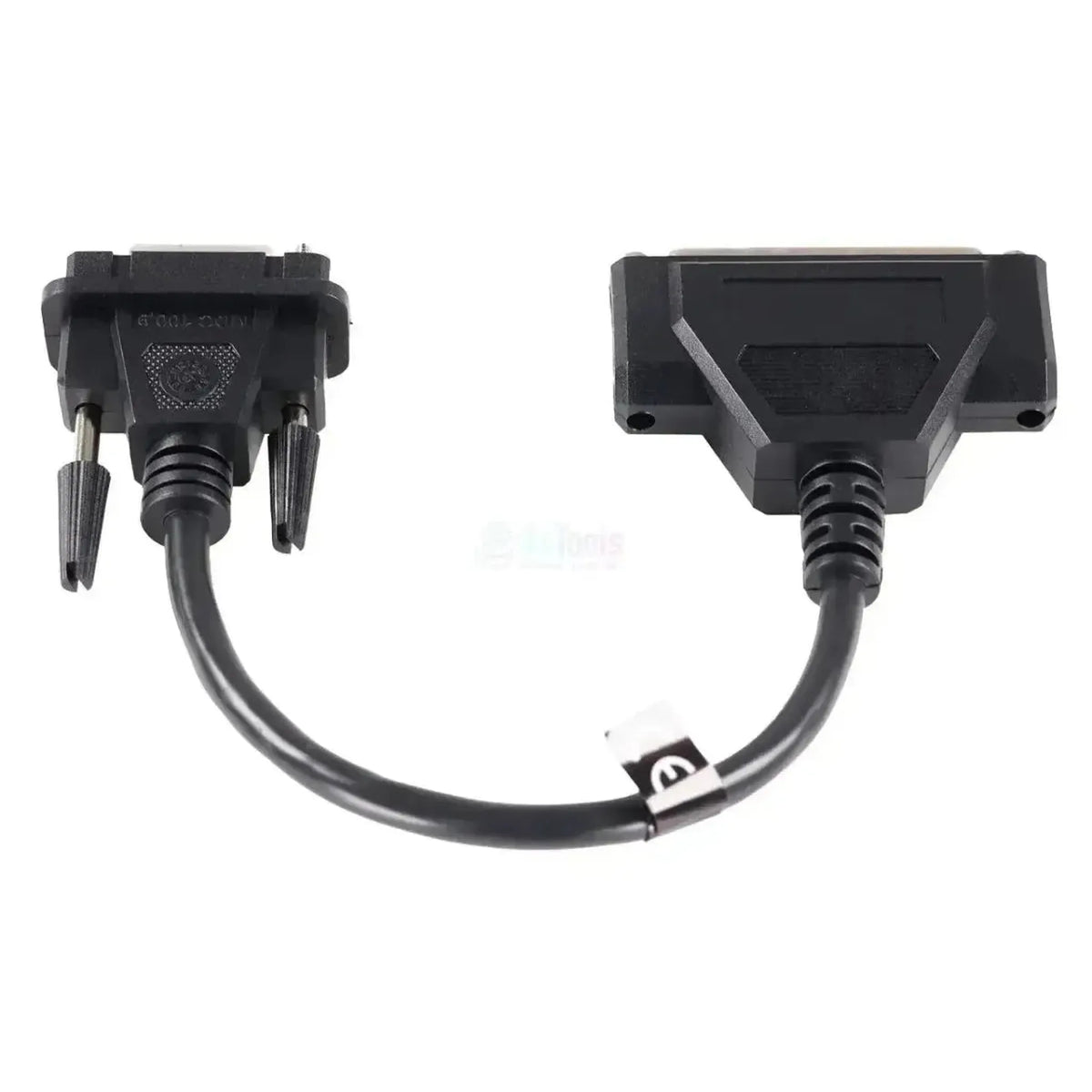

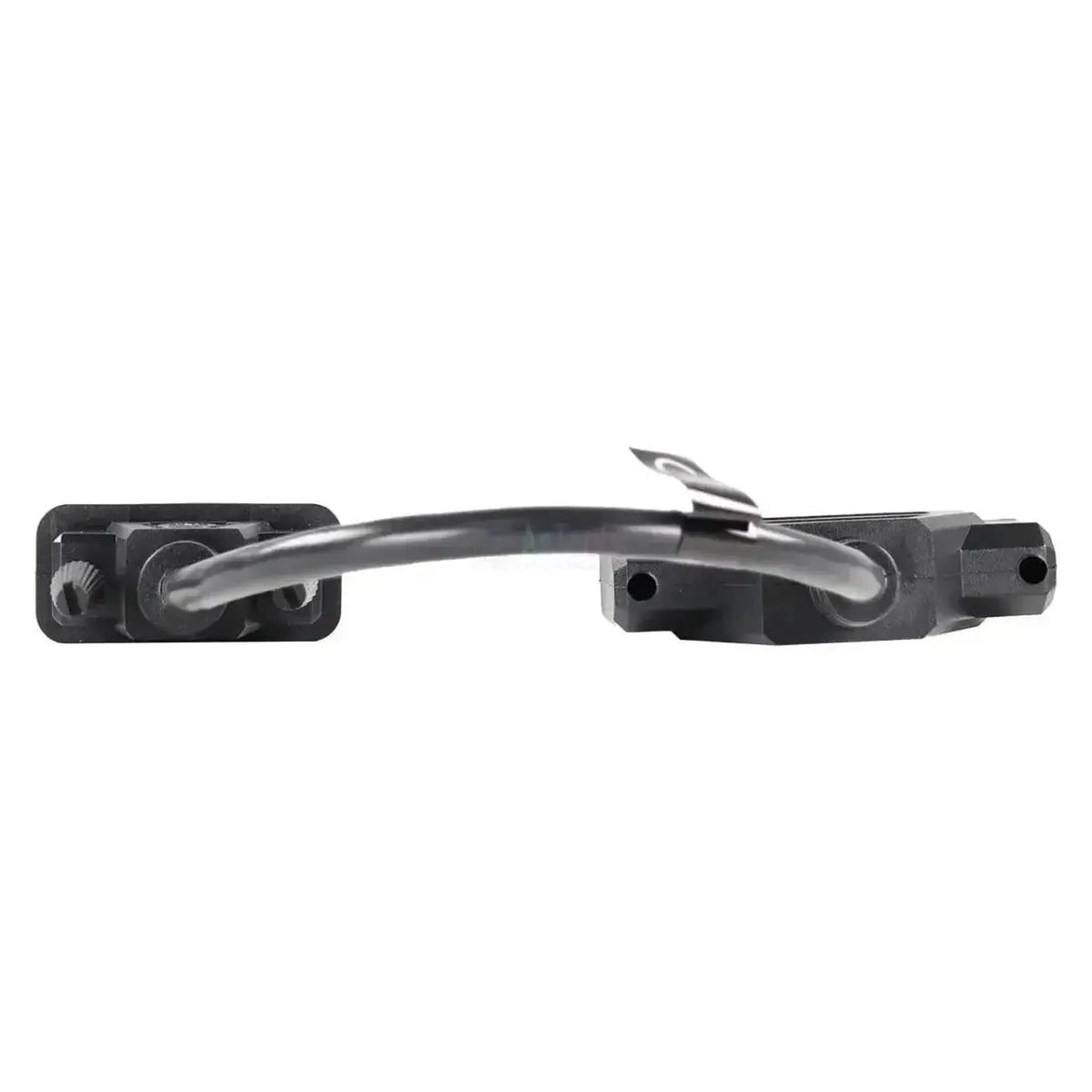

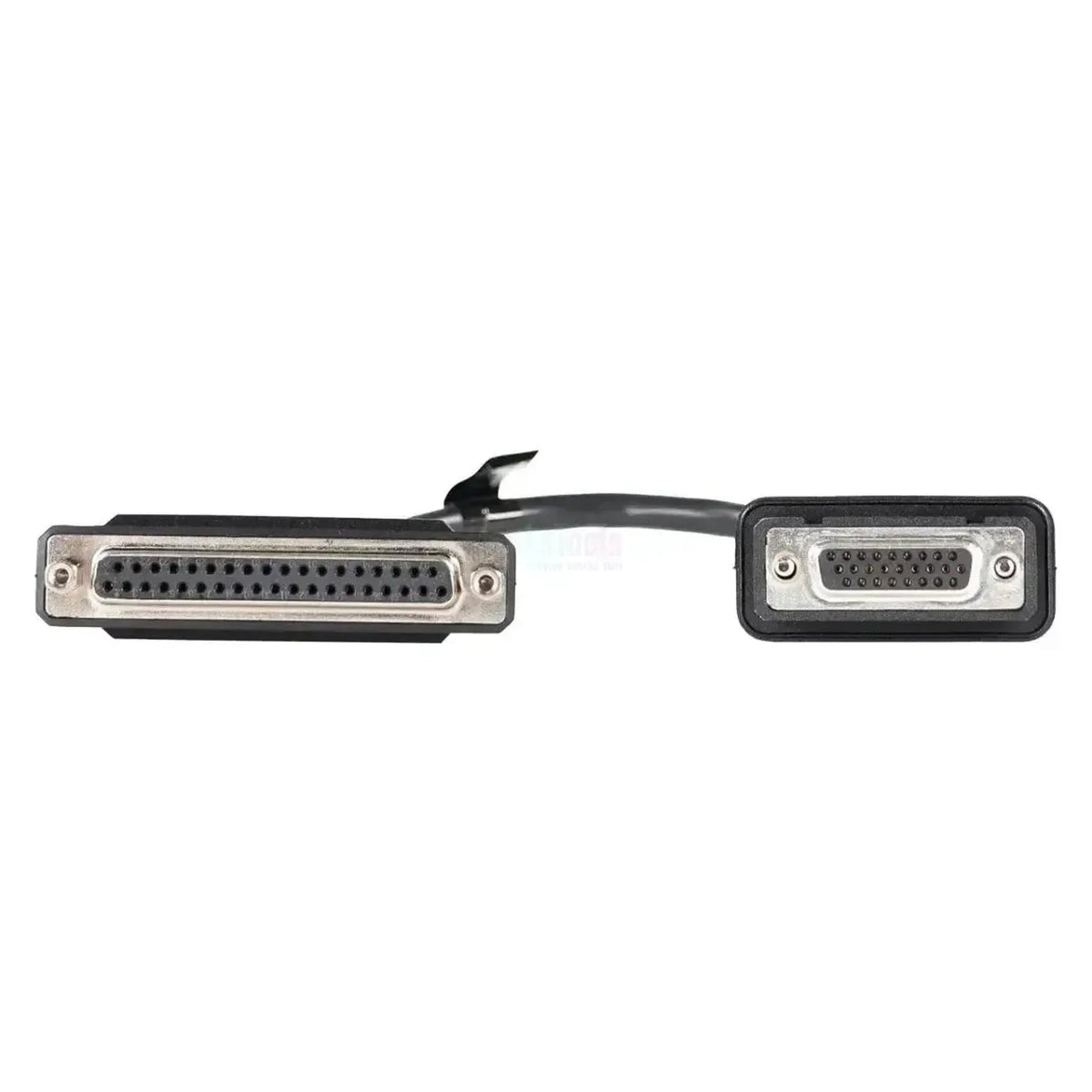

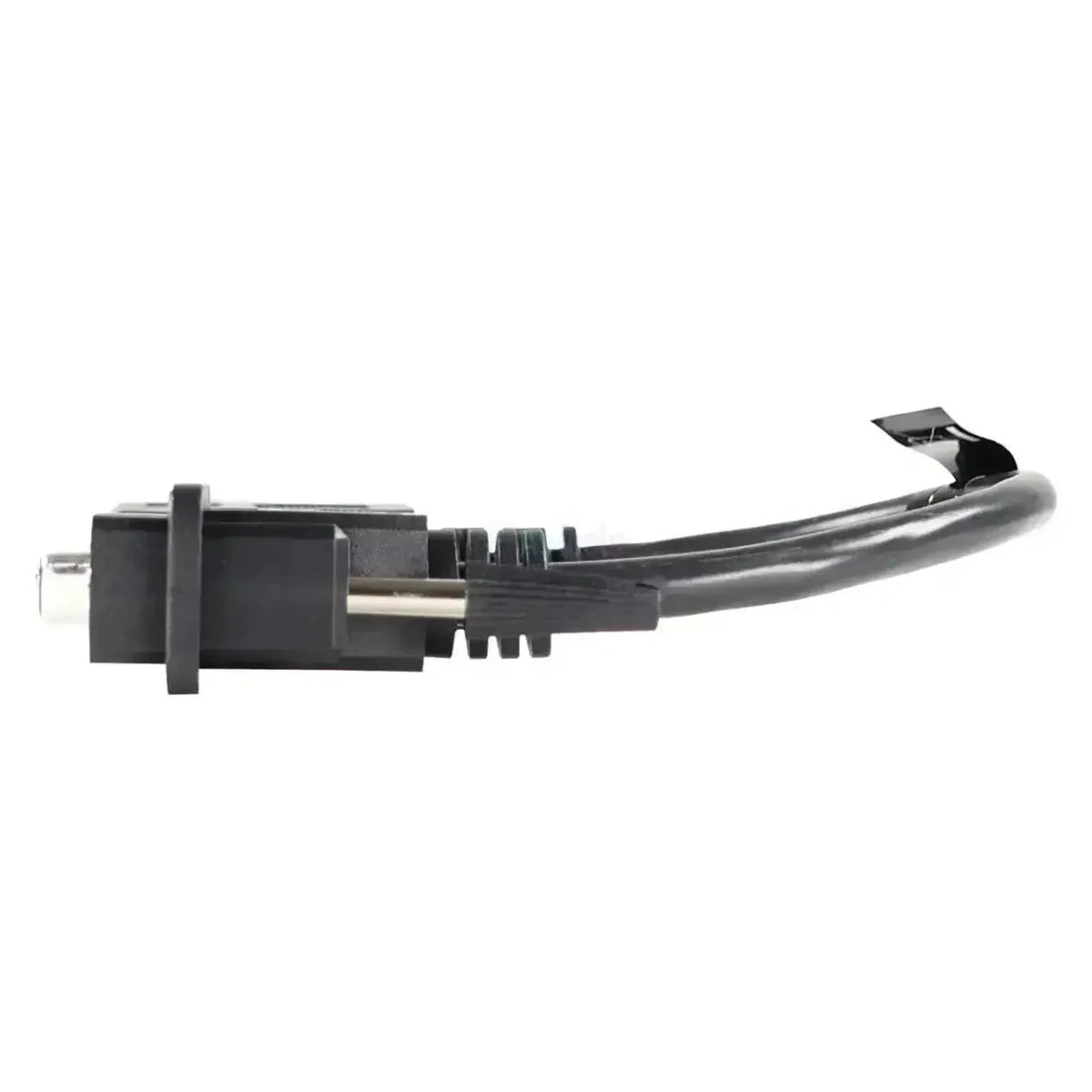

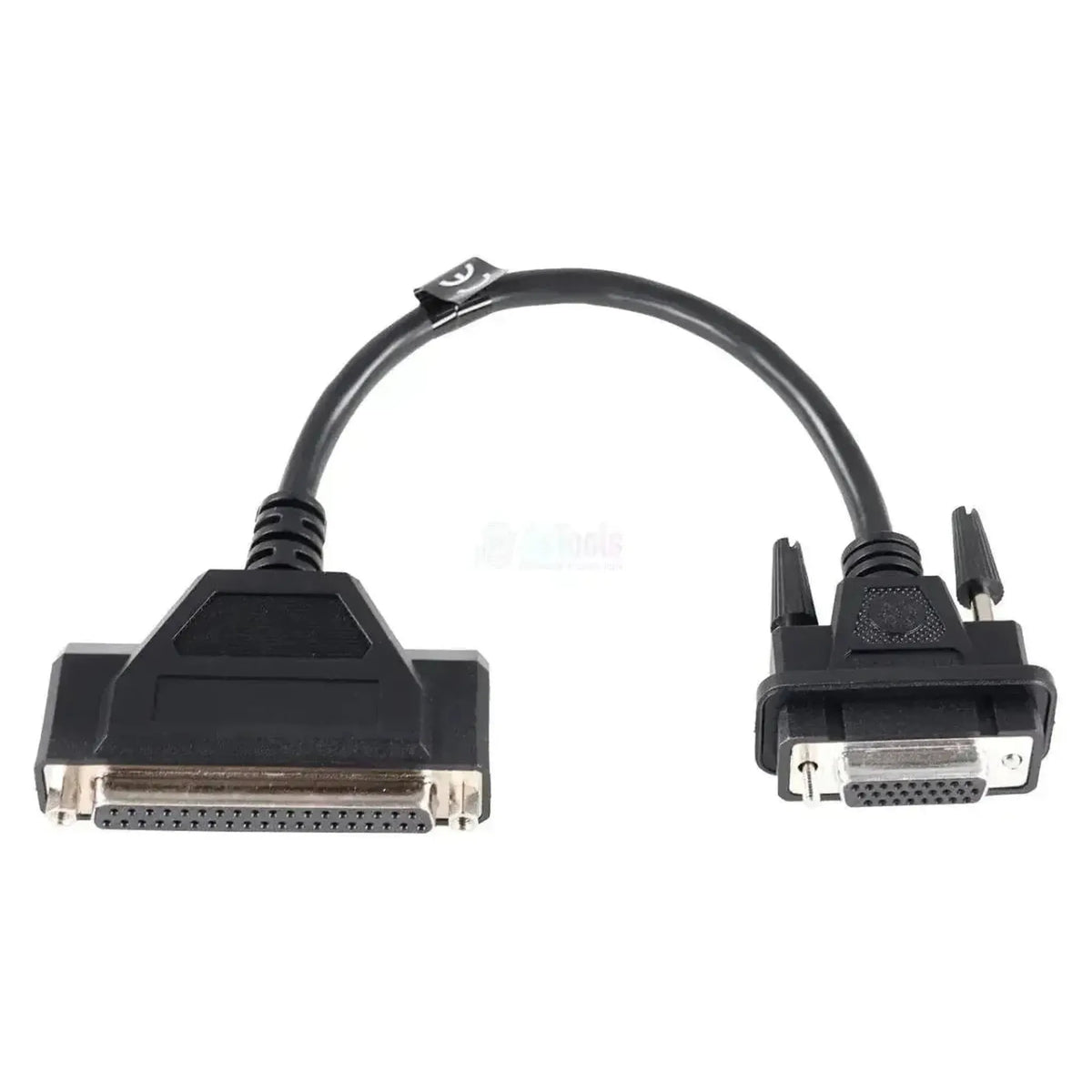

Il Jaltest MDC100.9 è il cavo adattatore tra il Sub-D a 26 poli del Jaltest Link V9 e il Sub-D a 37 poli di una versione precedente del Jaltest ETM. È un cavo corto, di 28-30 cm, con da un lato una presa stretta a 26 poli con i contatti disposti su tre file e dall'altro una presa più larga a 37 poli con i contatti disposti su due file. Entrambi i lati sono femmina e dispongono di viti di fissaggio.
Lei non lo collega a un veicolo, ma tra l'interfaccia e il modulo di test. Se è passato dal Suo ETM esistente al Link V9, il modulo di test continua a essere utilizzato con questo cavo. Inoltre Le servono l'ETM stesso, il cavo di test per il componente che Lei sottopone a misurazione, una licenza ETM e una licenza software CV o Modular in corso di validità.
VANTAGGI
PUNTI DA CONSIDERARE
Applicazioni e funzionalità
Questo cavo consente di ricollegare un ETM precedente al Jaltest Link V9. Con l'ETM si esegue poi il test di un componente separatamente dal resto dell'impianto.
Cosa collega il cavo
- Lato Link: Sub-D a 26 poli, tre file.
- Lato ETM: Sub-D a 37 poli, due file.
- Applicazione: ETM precedente sul Link V9.
Cosa si può fare
- Test isolato: ETM come centralina.
- Individuazione dei guasti: Il componente funziona o non funziona.
- Modulatore EBS: Misurazione completa.
- Test End of Line: Conferma del corretto funzionamento.
Come si utilizza
- Verifica del collegamento: Controlli se il Suo ETM ha un Sub-D a 37 poli.
- Collegamento Link: Avviti il lato a 26 poli sul Link V9.
- Collegamento ETM: Avviti il lato a 37 poli sull'ETM.
- Collegamento del cavo di test: Colleghi il cavo di test MDC al componente.
- Test: Avvii il test ETM in Jaltest sul PC.
Dispositivi e applicazioni compatibili
Determinante è il collegamento sul Suo ETM. Se sull'ETM c'è un Sub-D a 37 poli e sul Link un Sub-D a 26 poli, questo cavo è il collegamento tra i due. Di seguito è indicato ciò di cui ha bisogno l'intera configurazione.
Componenti necessari:
- Jaltest ETM: Una versione precedente, con Sub-D a 37 poli.
- Jaltest Link V9: L'interfaccia a cui si collega l'ETM.
- Cavo di test: da MDC02 fino a MDC14 compreso, per componente.
Licenze:
- Licenza ETM: Senza questa licenza l'ETM non si avvia; il rinnovo annuale ha il riferimento 29701.
- Licenza software: Una licenza CV o Modular in corso di validità.
Contenuto della confezione
- 1x Jaltest (MDC100.9) | ETM 26 pin DB26 - 37 pin Sub-D Cavo adattatore | Interfaccia
Specifiche tecniche
Generale
- Il produttore del cavo o del set. Così Lei sa che è adatto alla Sua attrezzatura Jaltest.Marca
- Jaltest (Cojali)
- Il tipo di articolo: un cavo di test per un componente, un adattatore, un cavo di interfaccia o un set completo.Tipo di articolo
- Cavo adattatore
- Con quale versione di Jaltest Link funziona il cavo. Scelga la versione che utilizza nella Sua officina.Compatibile con Jaltest Link
- Jaltest Link V9
Collegamenti
- Il connettore con cui il cavo si collega a Jaltest ETM o Link. Deve essere adatto al Suo apparecchio.Connettore lato interfaccia
- Sub-D a 26 poli, femmina (verso Jaltest Link V9)
- Il connettore che si collega al componente o al modulatore. Determina a quale componente può collegare il cavo.Connettore lato componente
- Sub-D a 37 poli, femmina
Licenza
- Quale licenza Jaltest occorre per usare l'ETM con questo cavo. Senza la licenza corretta non funziona.Licenza software necessaria
- CV
- Modular
- Indica se questo cavo è già incluso nel kit ETM. In caso contrario, può acquistarlo separatamente come integrazione.Incluso nel kit ETM
- No
Dimensioni
- La lunghezza del cavo. Un cavo più lungo offre maggiore libertà per raggiungere il componente.Lunghezza del cavo
- da 28 a 30 cm
- Numero di riferimento
- MDC100.9
- Rinnovo licenza ETM
- 29701 (Jaltest ETM, rinnovo per 1 anno)
Altre specifiche
- Applicazione
- Collegamento tra una versione precedente di ETM e Jaltest Link V9
- Componente del kit di cavi
- No, cavo ETM aggiuntivo
- Non disponibile per
- I palmari Jaltest
- Necessario per l'uso
- Jaltest ETM con licenza ETM e una licenza software CV o Modular valida
