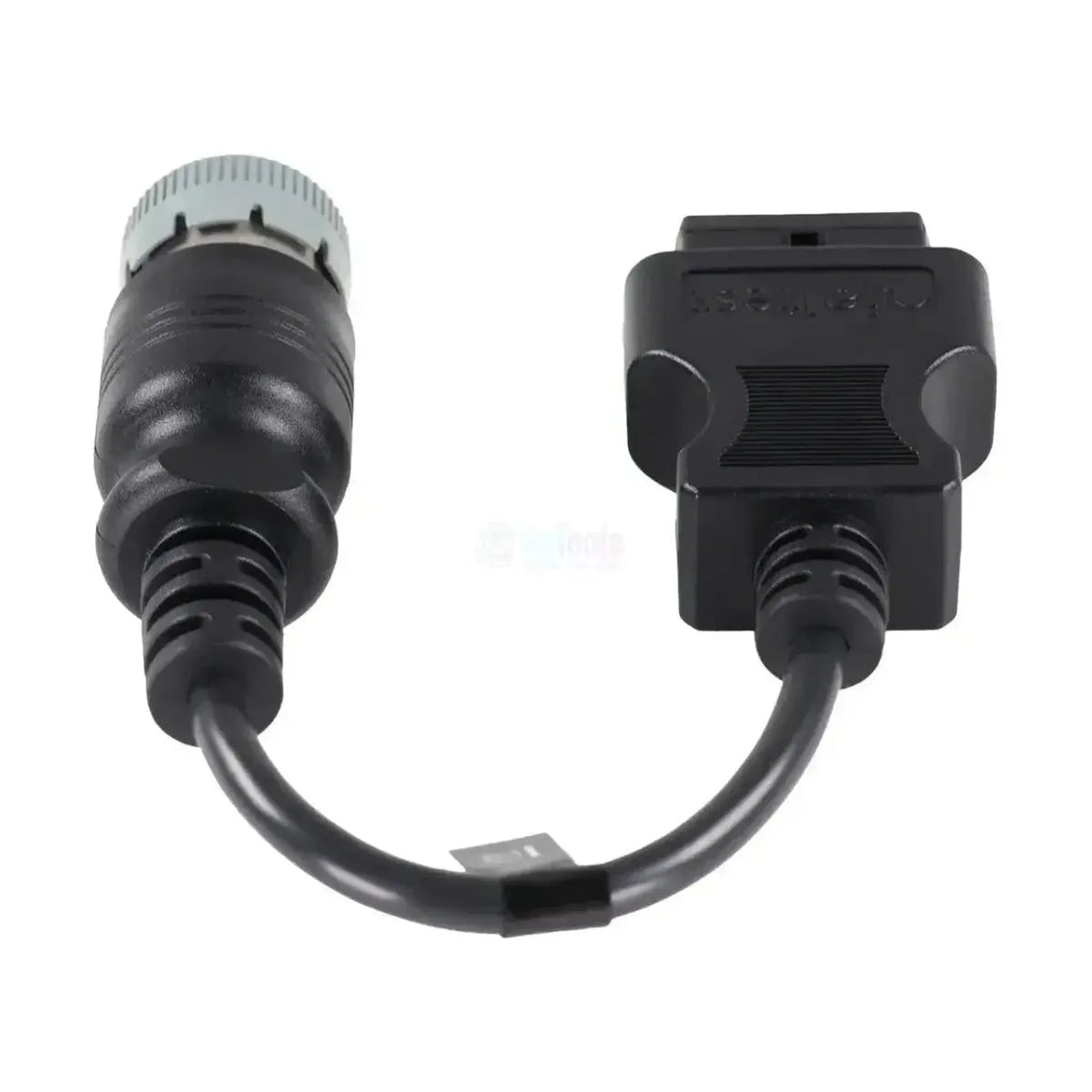

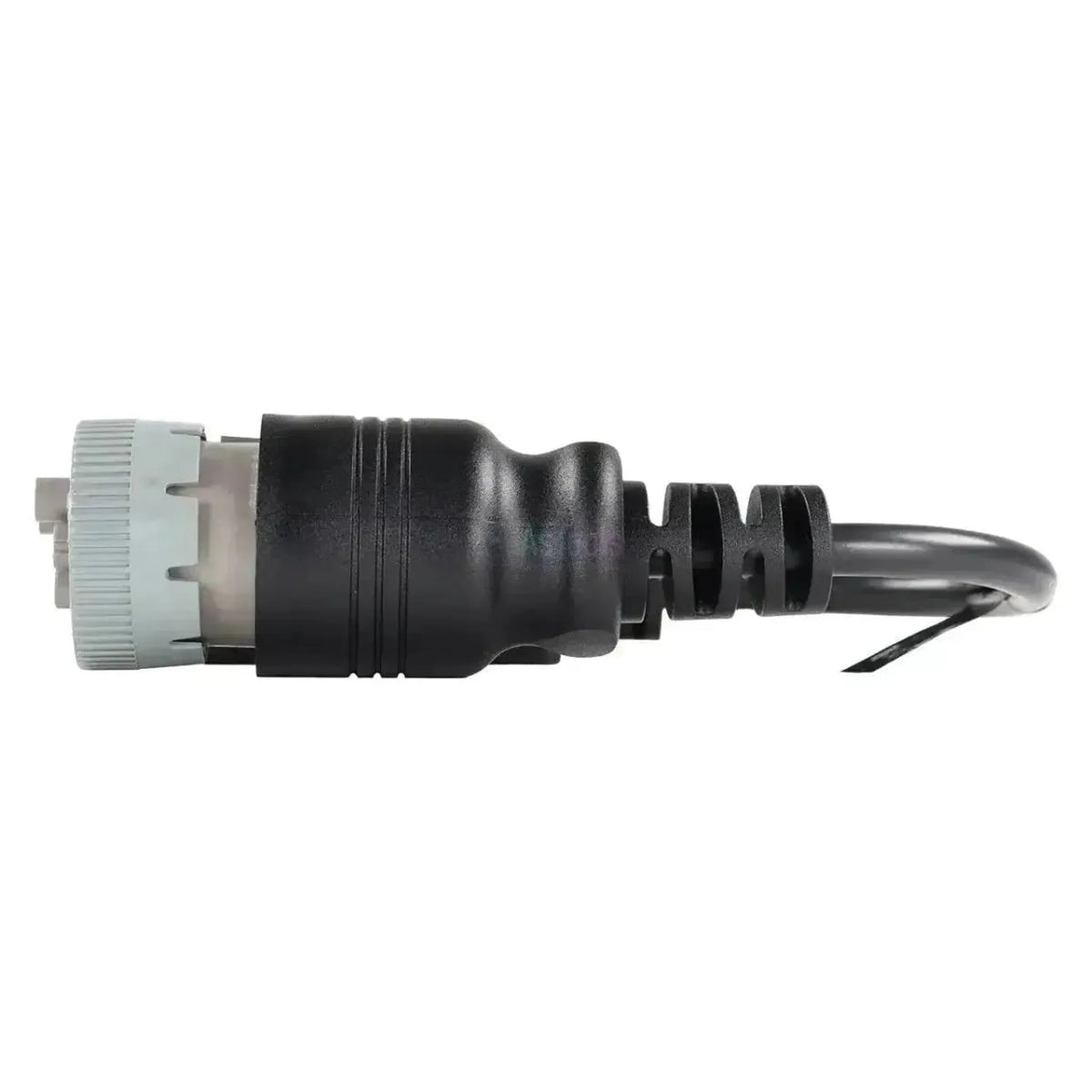

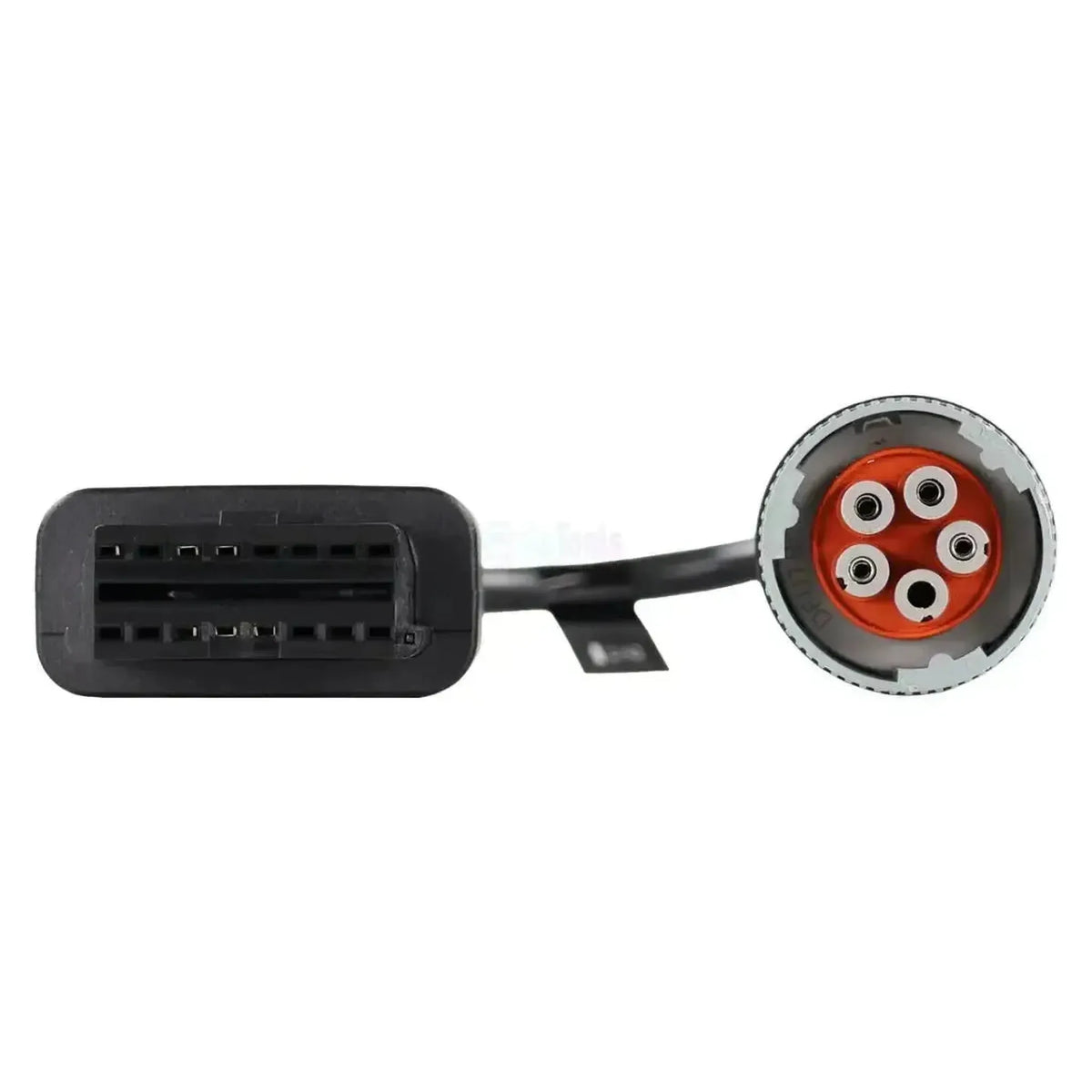

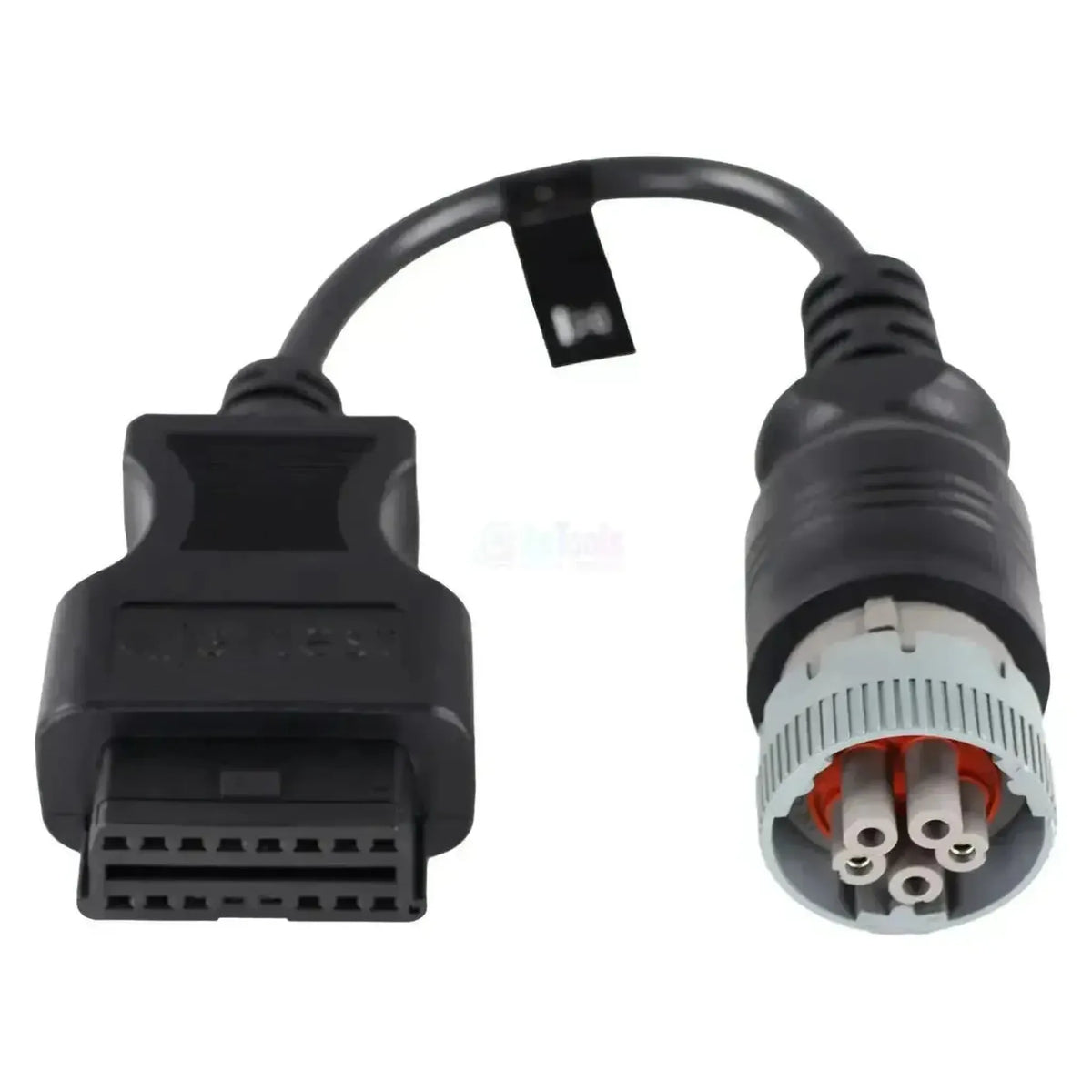

Il Jaltest JDC558A trasferisce il connettore diagnostico a 5 pin dei Genie (piattaforme aeree, piattaforme a forbice e telescopici) sull'ingresso OBD2 a 16 pin del cavo diagnostico Jaltest. Dal lato macchina è presente un connettore Deutsch rotondo con ghiera dentata grigia, guarnizione rossa e cinque contatti femmina grigi; il nome del marchio è stampato nella plastica grigia. Il cavo misura 30 cm e si innesta dritto nel connettore.
Con il cavo collegato, il software Jaltest raggiunge la centralina della macchina MCM e il controllo motore installato nella macchina. Genie monta motori diversi, quindi dietro lo stesso connettore si trovano i sistemi Perkins 404D/404F ed ECM Perkins, i sistemi Deutz EMR4 (EDC 17 CV52/CV54) ed EMR5 (EDC MD1), l'E-CDIS di Kubota, l'EControls ECM 4G delle versioni a benzina e GPL oppure il 854E dei telescopici più pesanti. Sulla serie S si aggiunge il pannello strumenti ALC-500; il cavo funziona con Jaltest Link V8.1 e V9.
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
Tramite questo collegamento, con il software Jaltest si accede alle unità di controllo della piattaforma aerea, della piattaforma a forbice o del telescopico. Dietro il connettore a 5 pin si trova la centralina della macchina MCM e, a seconda del motore installato, una delle unità motore elencate di seguito.
Centraline accessibili
- MCM: Centralina della macchina.
- 404D/404F (J1939, PDL): Perkins, diesel di dimensioni minori.
- ECM Perkins: Tier 3 e Stage III A, telescopici.
- EMR4 - EDC 17 CV52/CV54: Deutz, common rail.
- EMR5 - EDC MD1: Deutz, common rail.
- E-CDIS: Motori Kubota.
- EControls ECM 4G: Benzina e GPL.
- 854E (J1939): Telescopici più pesanti.
- ALC-500: Pannello strumenti serie S.
Cosa può fare
- Codici di errore: lettura e cancellazione per centralina.
- Valori misurati: visualizzazione in valori numerici e grafico.
- Manutenzione: Intervalli e rapporto di assistenza.
- Azioni aggiuntive: Ove offerte da Jaltest.
Come utilizzarlo
- Individuare il connettore: Trovare il connettore a 5 pin presso i comandi a terra.
- Collegamento: Inserire il JDC558A e serrare la ghiera.
- Collegamento Link: Colleghi il lato OBD2 al cavo diagnostico.
- Accensione: Accendere il quadro della macchina.
- Lettura: Selezionare Genie e la serie in Jaltest MHE.
Veicoli e applicazioni compatibili
Determinante è il connettore, non il modello. Il cavo è compatibile con ogni macchina Genie dotata di connettore Deutsch rotondo a 5 pin presso i comandi a terra. Di seguito sono elencate le serie coperte da Jaltest MHE; la posizione esatta del connettore varia per serie.
Genie:
- Serie S-60: Piattaforma telescopica.
- Serie S-80: Piattaforma telescopica.
- Serie S-120: Piattaforma telescopica.
- Serie Z-40: Piattaforma articolata.
- Serie Z-60: Piattaforma articolata.
- Serie Z-80: Piattaforma articolata.
- Serie GS-3200: Piattaforma a forbice.
- Serie GTH-4000: Telescopico.
Contenuto della confezione
- 1x Jaltest (JDC558A) | Cavo adattatore Genie 5 pin OBD – 16 pin OBD2 | Sollevatori e attrezzature di sollevamento
Specifiche tecniche
Generale
- Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
- Jaltest (Cojali)
- Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
- Cavo adattatore
- Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
- MHE trasporto interno
- Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
- Macchina di sollevamento
Collegamenti
- La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
- Jaltest Link V8.1
- Jaltest Link V9
- Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
- 16-pins OBD2
- Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
- OBD a 5 pin
Funzioni diagnostiche
- Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
- Sì
- Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione
- Sì
Utilizzo
- Il kit di cavi Jaltest che comprende anche questo cavo. Se possiede già tale kit, potrebbe avere già questo cavo.Parte del kit di cavi
- Set di cavi MHE per piattaforme aeree e sollevatori telescopici
- Numero di riferimento
- JDC558A
Altre specifiche
- Applicazione
- Piattaforme aeree Genie, piattaforme a forbice e telescopici
- Lunghezza
- 30 cm
- Centraline
- MCM, 404D/404F ed ECM Perkins, EMR4 - EDC 17 CV52/CV54 ed EMR5 - EDC MD1, E-CDIS, EControls ECM 4G, 854E e ALC-500
- Modulo Jaltest
- Jaltest MHE (movimentazione interna e attrezzature di sollevamento)
- Parte del set di cavi
- Set di cavi MHE per piattaforme aeree e sollevatori telescopici (70002028)
- Necessario per l'uso
- Jaltest Link V8.1 o V9 con licenza per Jaltest MHE
