Jaltest  |  SKU: JDC101A

Jaltest (JDC101A) | Haldex Modal (ABS) Cavo adattatore 3+3 pin OBD – 16 pin OBD2 | Rimorchio

€74,95 incl.
€61,94 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

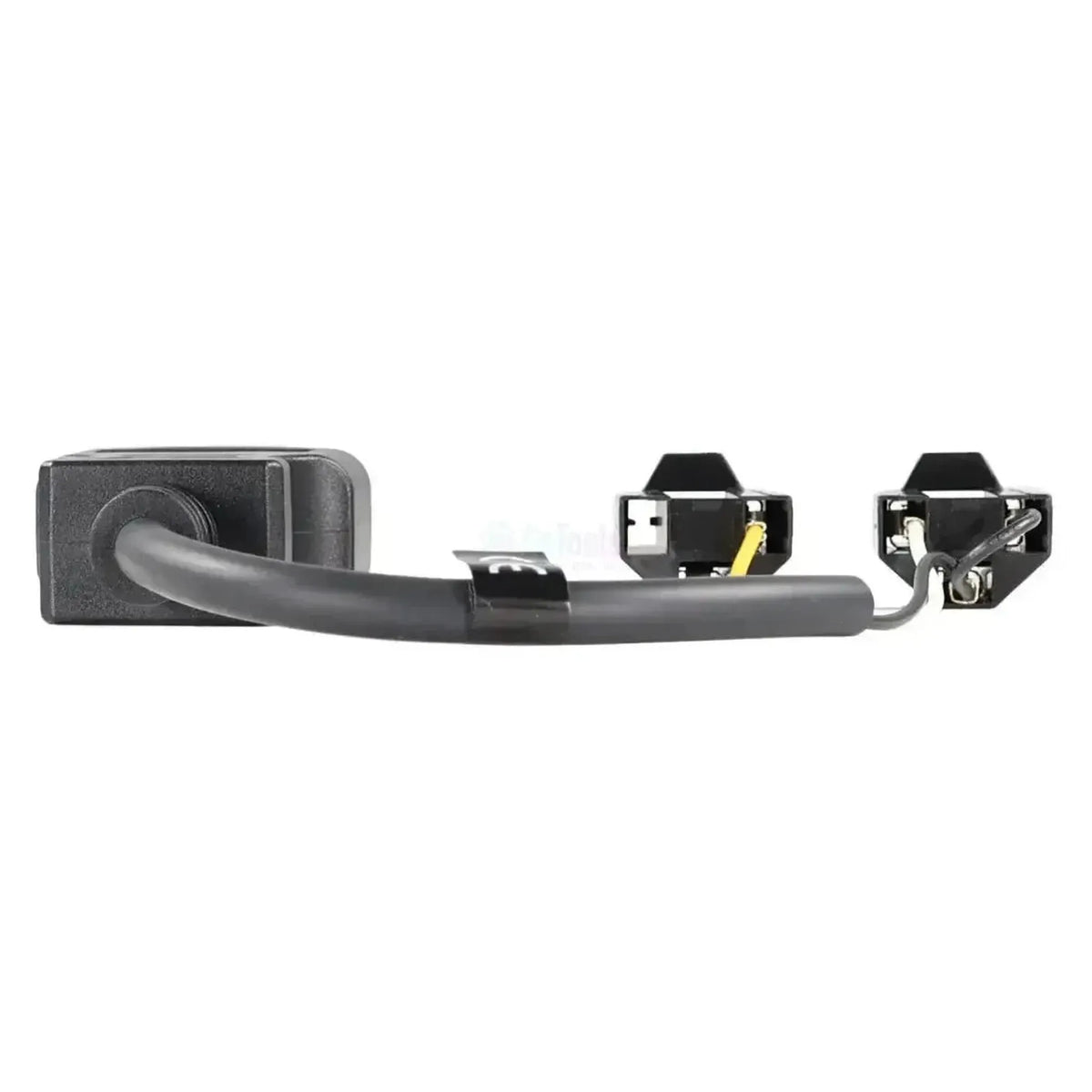

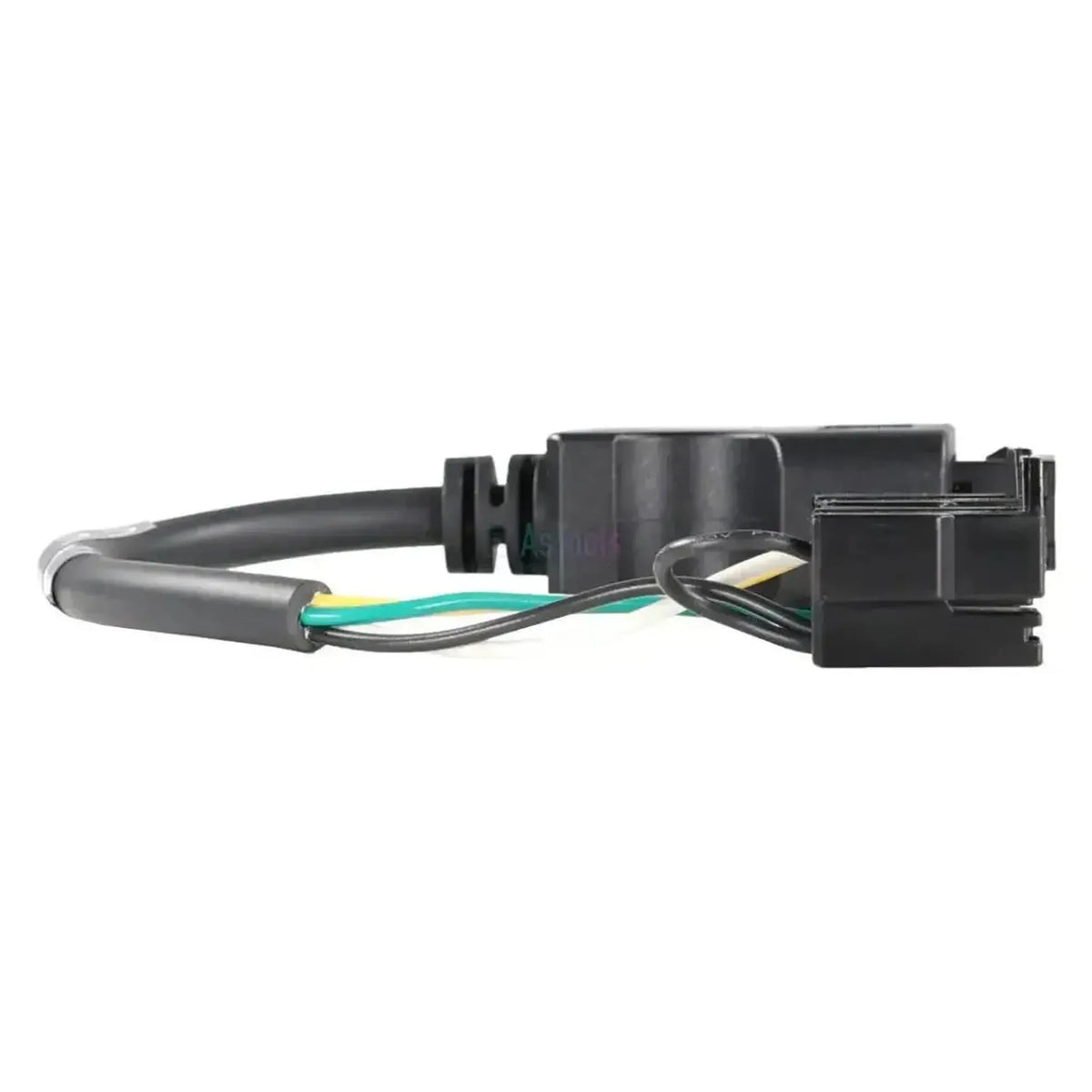

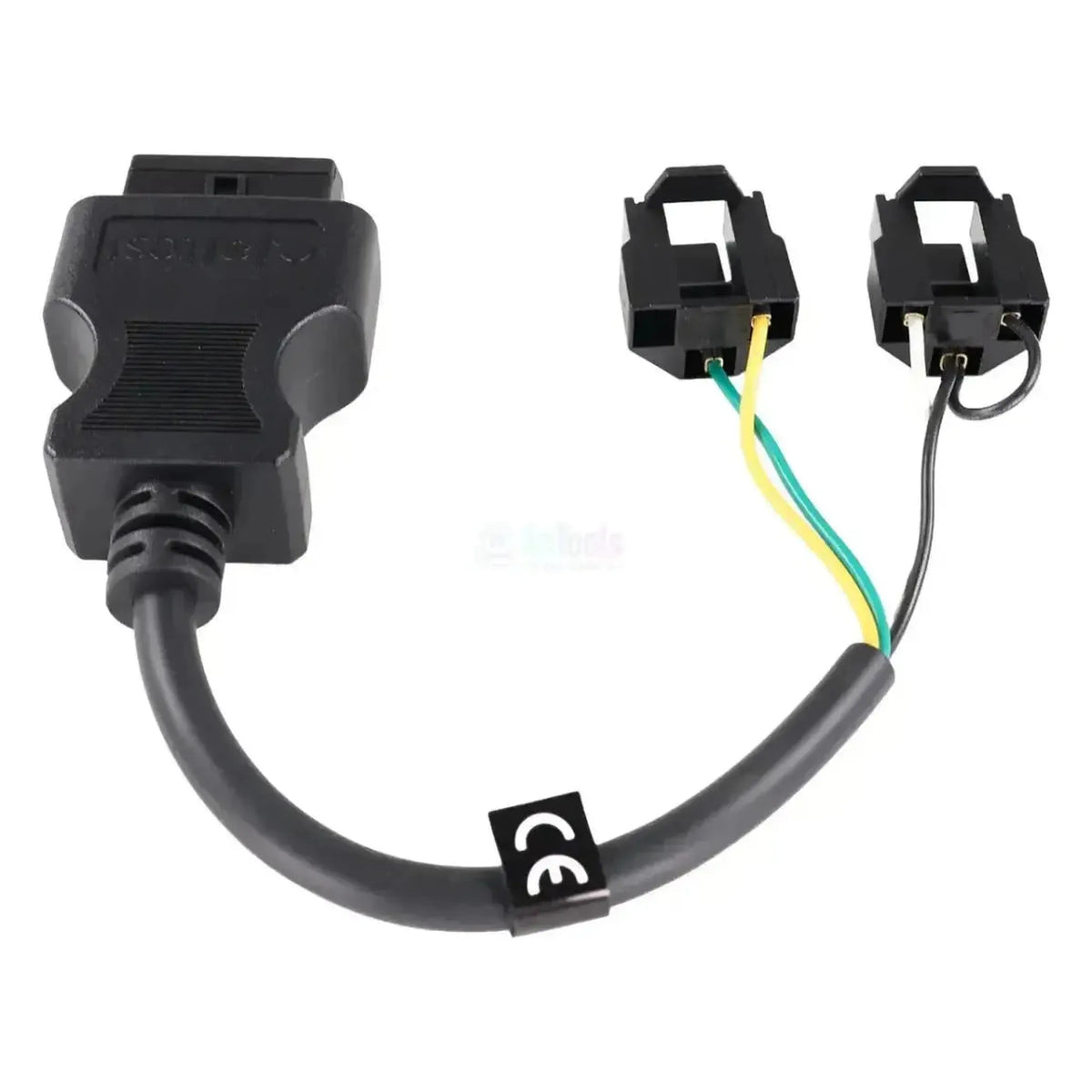

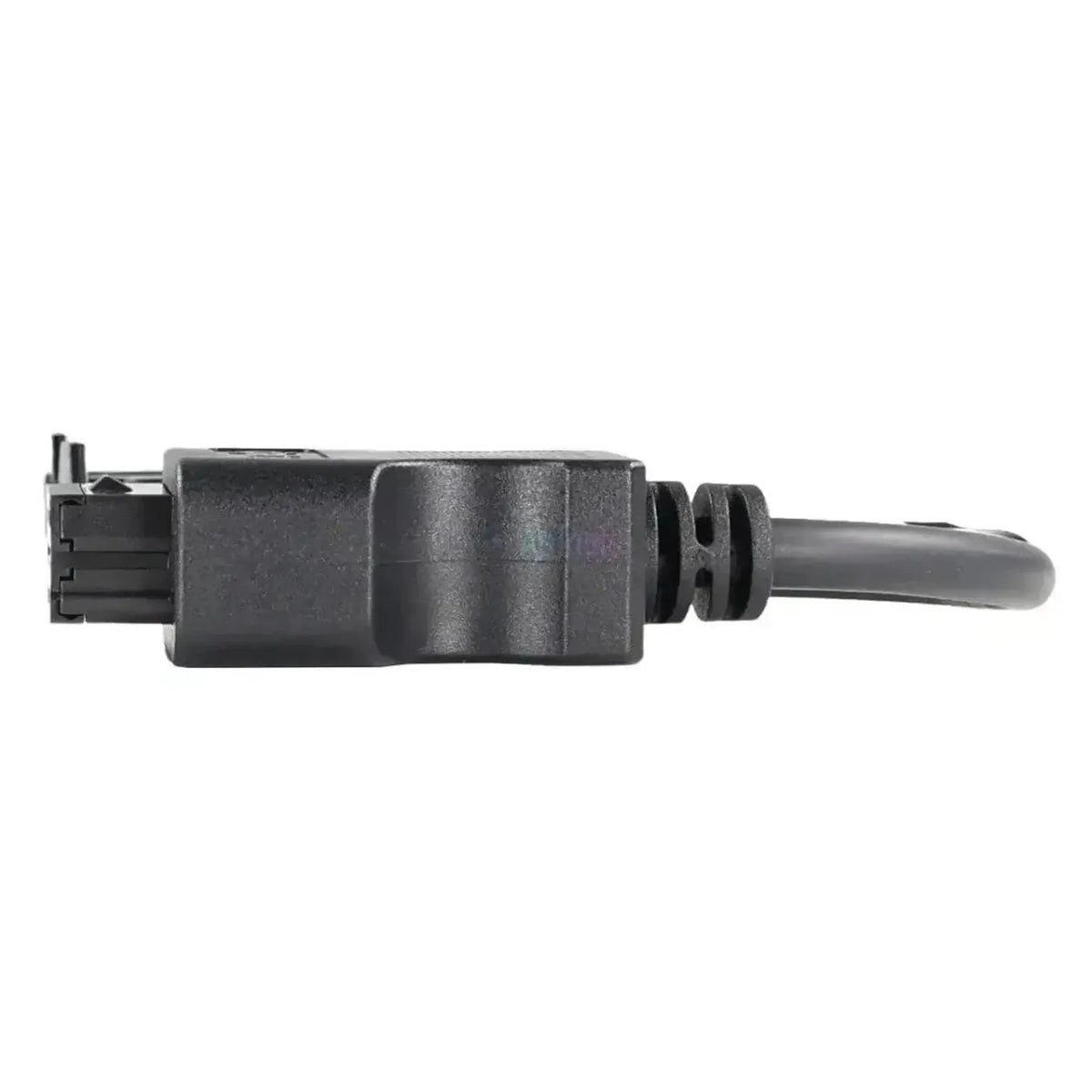

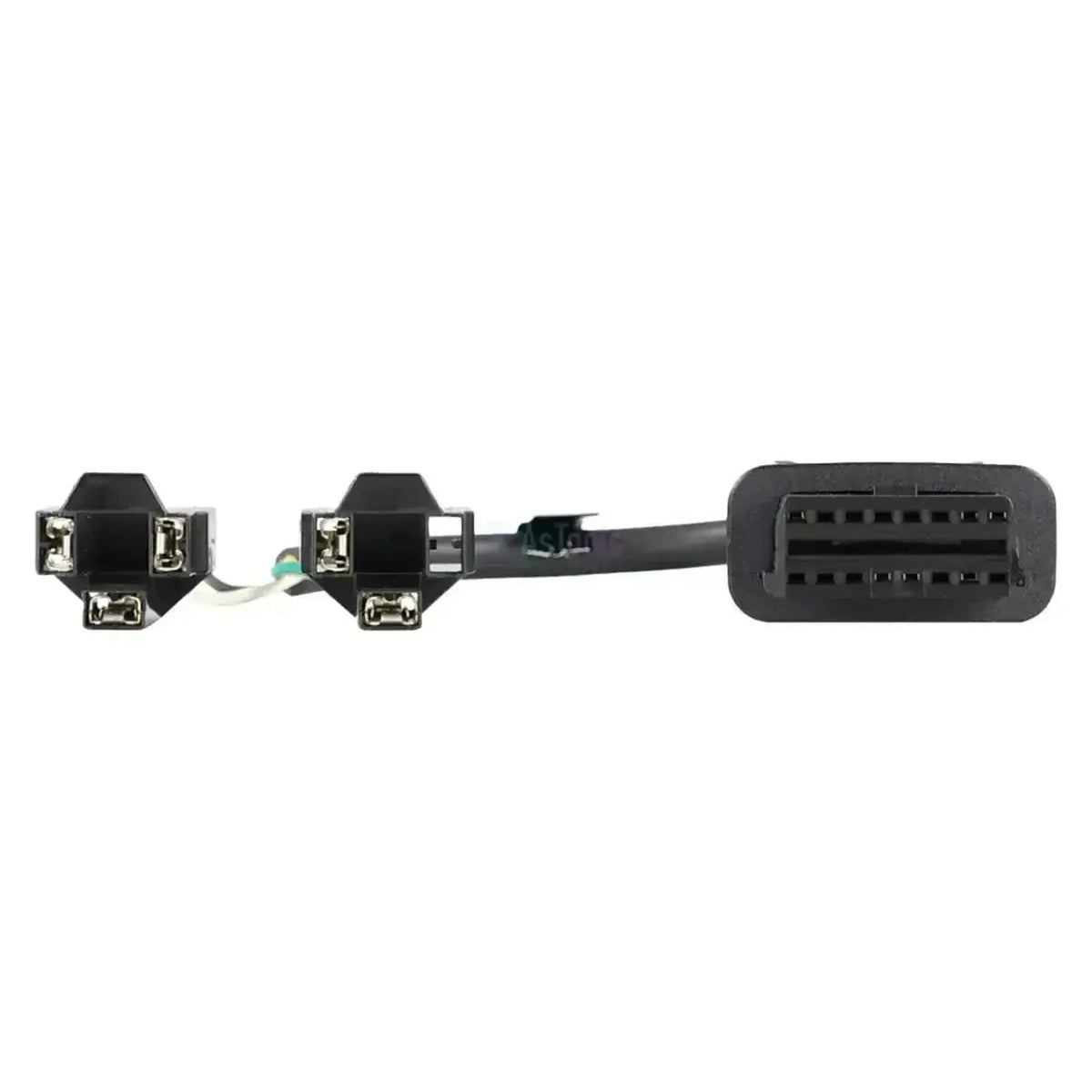

Il Jaltest JDC101A collega il connettore diagnostico a 3+3 pin del sistema frenante per rimorchi Haldex Modal all'ingresso OBD2 a 16 pin del cavo diagnostico Jaltest. Dalla testina OBD2 parte un unico cavo nero verso due connettori neri con tre alloggiamenti ciascuno: uno con tre boccole piatte color ottone, l'altro con due. Entrambi sono dotati di boccole e vanno ciascuno su un proprio blocco a lame dell'unità Modal. Il cavo è lungo da 28 a 30 cm.

Oltre questo collegamento si accede al software Jaltest per l'ABS MODAL, il sistema antibloccaggio per semirimorchi e rimorchi. Si possono leggere i codici di errore, i valori misurati, i dati ECU e i dati di manutenzione. Poiché determinante è l'unità Haldex e non il costruttore del semirimorchio, il cavo si adatta a diverse marche di rimorchi. Funziona con Jaltest Link V8.1 e V9 e rientra in Jaltest CV.

PUNTI DI FORZA

✔Entrambi i connettori a 3 poli sono collegati a un unico cavo, così l'unità Modal si collega in un'unica operazione.
✔Il ABS MODAL è incluso nella copertura con codici di errore, valori misurati, dati ECU e dati di manutenzione.
✔Determinante è l'unità Haldex sul telaio e non la marca del semirimorchio.
✔Compatibile con Jaltest Link V8.1 e V9, quindi con la generazione di interfacce precedente e quella attuale.

PUNTI DA CONSIDERARE

✕Solo per il connettore Modal a 3+3 pin; la versione Modular con un unico connettore rotondo a 4 poli rientra in JDC102A.
✕Per l'ABS MODAL resta la sola lettura: Comando componenti e impostazione parametri non sono inclusi nella copertura.
✕Gli altri sistemi Haldex, come MODULAR/PLC, PLC Select, ITCM, MGX, U-ABS, EB+/TRS, EPV e TPMS, non sono raggiungibili con questo cavo; ciascuno ha un proprio collegamento.
✕Con da 28 a 30 cm il cavo è corto, quindi si lavora vicino all'unità di controllo sul telaio.

Applicazioni e funzionalità

Con questo collegamento il software Jaltest accede al controllo frenata del semirimorchio o rimorchio, non al trattore. Quale unità Haldex si trova sul telaio è determinato dalla generazione del sistema e non dalla marca del rimorchio.

Centraline a cui è possibile accedere

  • ABS MODAL: Sistema antibloccaggio rimorchio.

Cosa è possibile fare

  • Codici di errore: Lettura con descrizione.
  • Valori misurati: Con segnalazione fuori intervallo.
  • Dati ECU: Dati della centralina.
  • Dati di manutenzione: Intervalli e rapporto di assistenza.

Come si utilizza

  1. Ricerca del collegamento: Individuare l'unità Modal sul telaio.
  2. Collegamento: Inserire entrambi i connettori sul proprio blocco a lame.
  3. Collegamento Link: Collegare il lato OBD2 al cavo diagnostico.
  4. Tensione: Verificare che il rimorchio abbia tensione.
  5. Lettura: Selezionare Haldex e il sistema ABS MODAL.

Veicoli e applicazioni compatibili

Determinante è il connettore, non il modello. Questo cavo si adatta a ogni semirimorchio o rimorchio sul cui telaio è presente l'unità Haldex Modal con due connettori a 3 poli. I rimorchi con un unico connettore Haldex rotondo a 4 poli rientrano in JDC102A o JDC108A.

Haldex (delimitazione):

  • ABS MODAL: Regolazione antibloccaggio per semirimorchi e rimorchi.
  • Marca del telaio: Non determinante; il cavo segue l'unità Haldex.
  • Anno di costruzione: Non determinante; conta il collegamento.
💡
Buono a sapersi: I due connettori sono entrambi dotati di boccole e quindi non si possono accoppiare: ciascuno va su un proprio blocco a lame dell'unità Modal. Se sul telaio è presente un unico connettore rotondo a 4 poli, si tratta di un'altra versione Haldex. Verificare il tipo di collegamento sul rimorchio prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC101A) | Cavo adattatore Haldex Modal (ABS) 3+3 pin OBD – 16 pin OBD2 | Rimorchio

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • CV veicoli commerciali
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Rimorchio

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 3+3 pin
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione

Utilizzo

Numero di riferimento
JDC101A
Centraline
ABS MODAL (antibloccaggio rimorchio)

Altre specifiche

Applicazione
Sistema frenante per rimorchi Haldex Modal (ABS MODAL)
Necessario per l'uso
Jaltest Link con licenza Jaltest CV
