Jaltest | SKU: JDC541A

Jaltest (JDC541A) | Cavo adattatore Hidromek 16 pin OBD – 16 pin OBD2 | Macchine movimento terra e da lavoro

Name: Jaltest (JDC541A) | Cavo adattatore Hidromek 16 pin OBD – 16 pin OBD2 | Macchine movimento terra e da lavoro
Brand: Jaltest
SKU: JDC541A
Price: 189.95 EUR
Availability: InStock

€189,95 incl.

€156,98 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

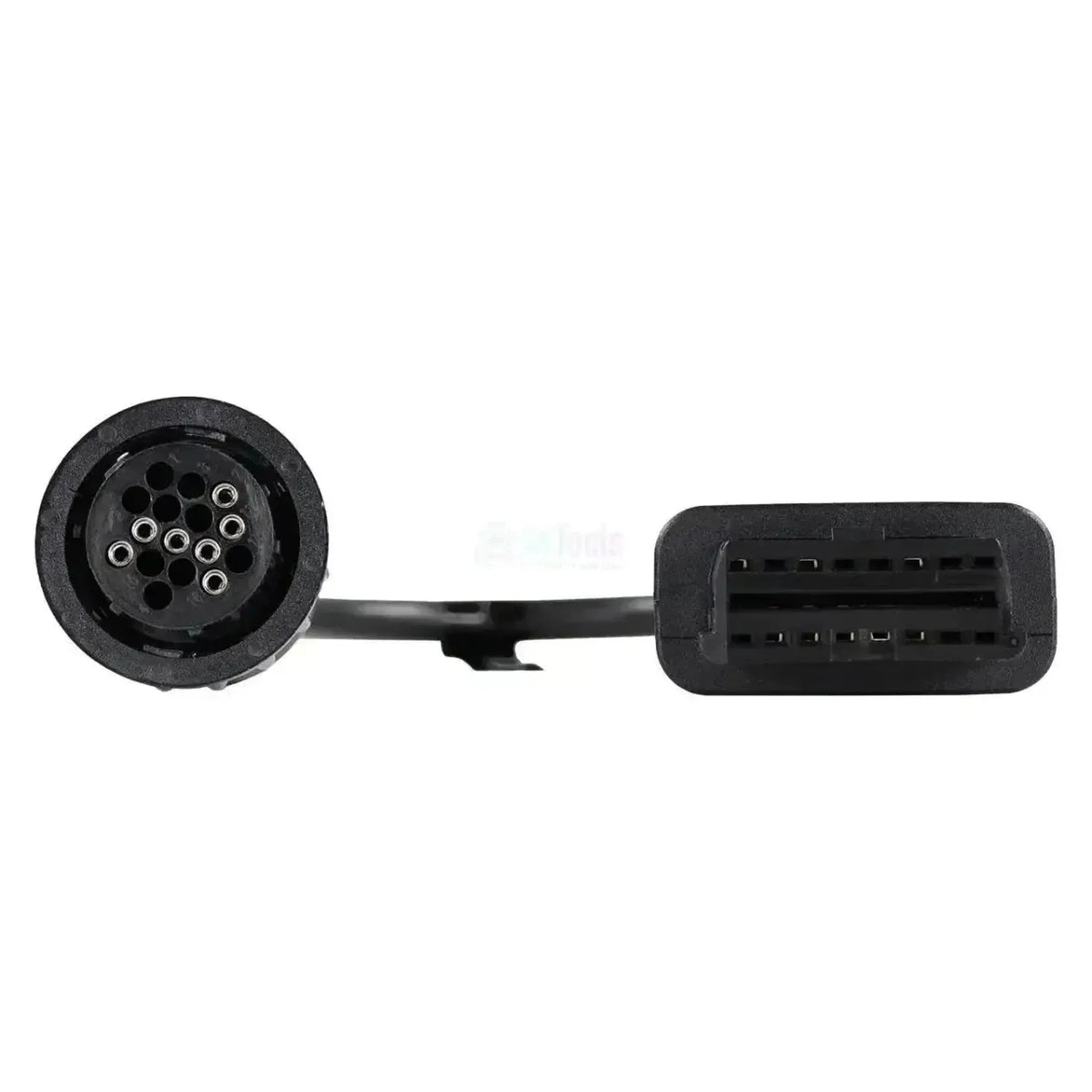

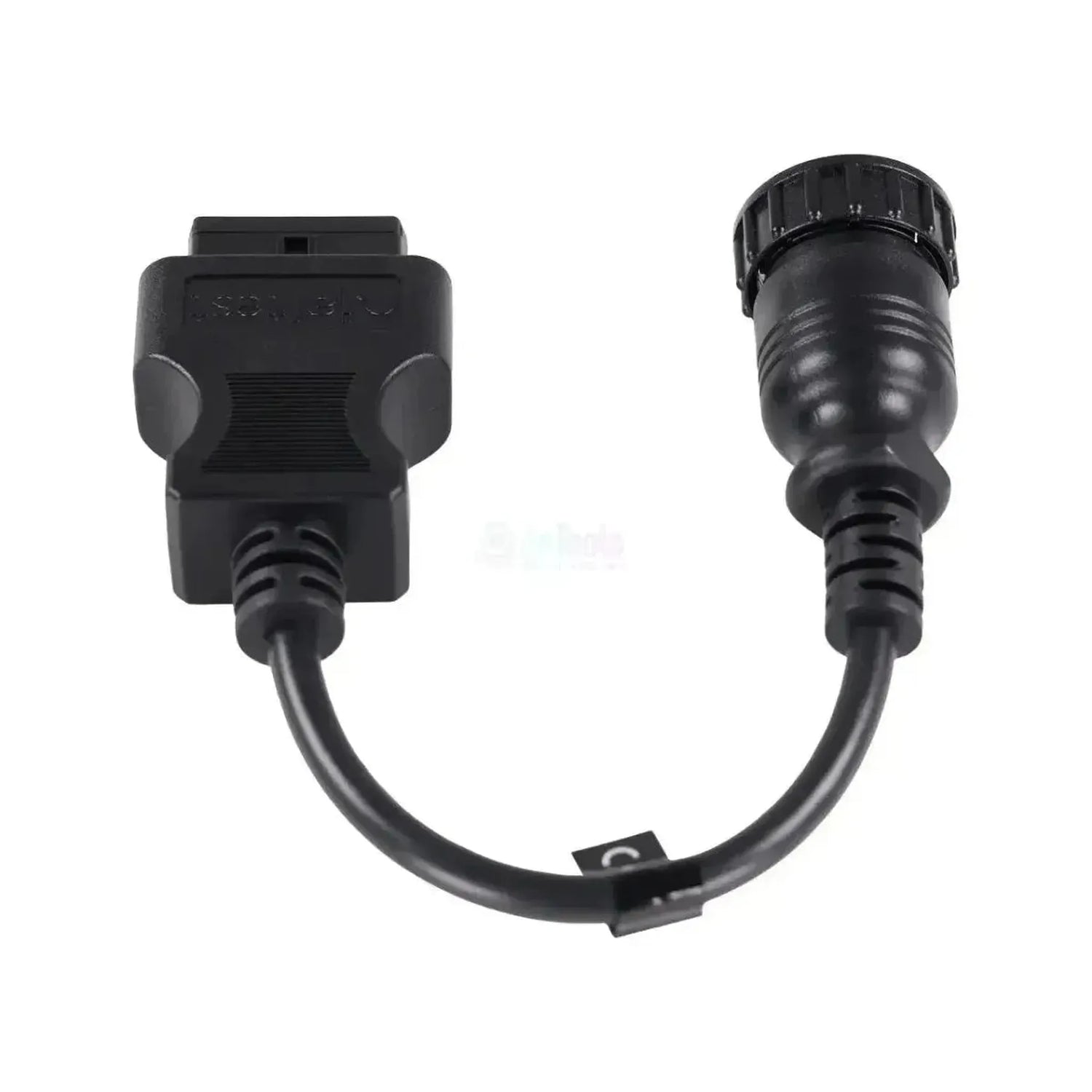

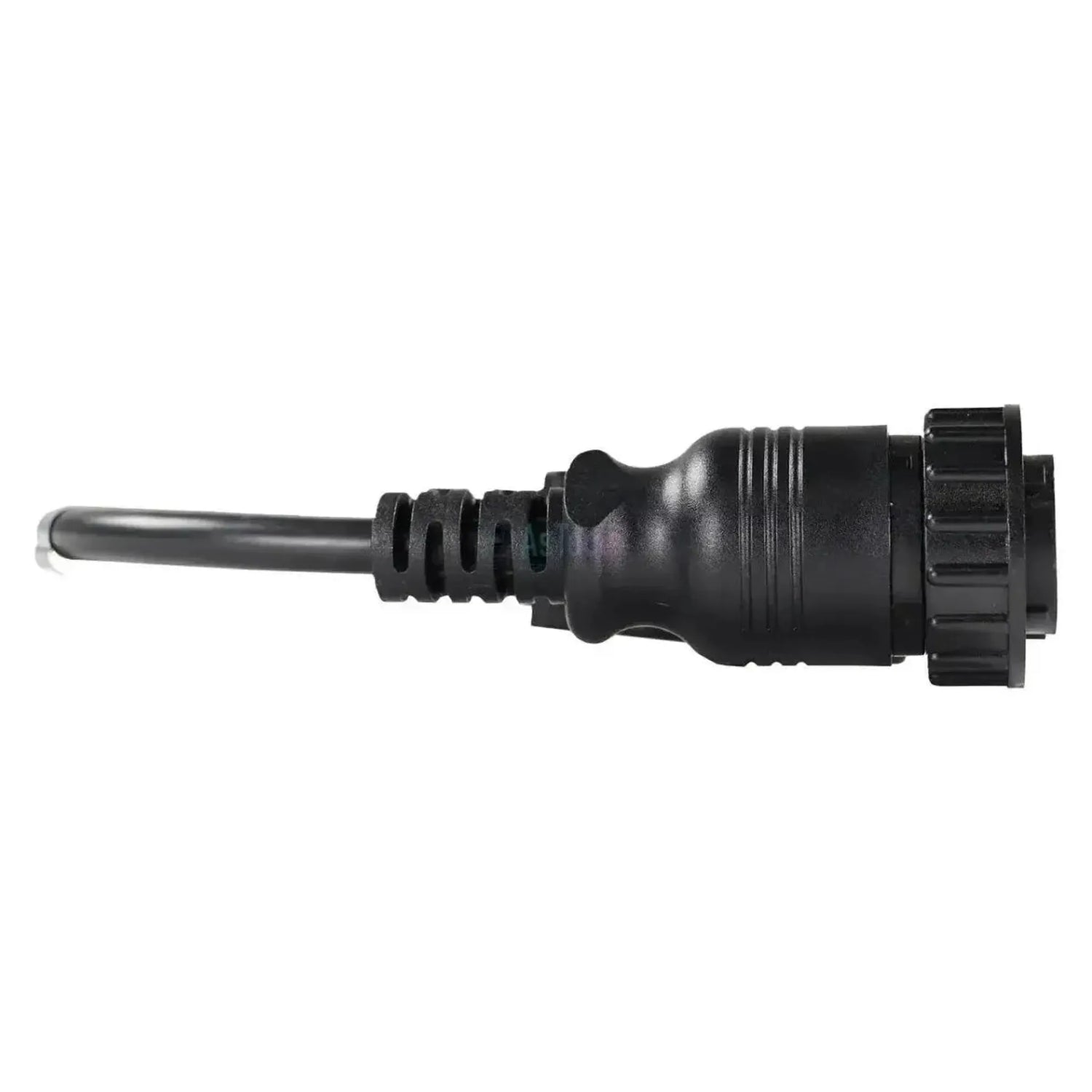

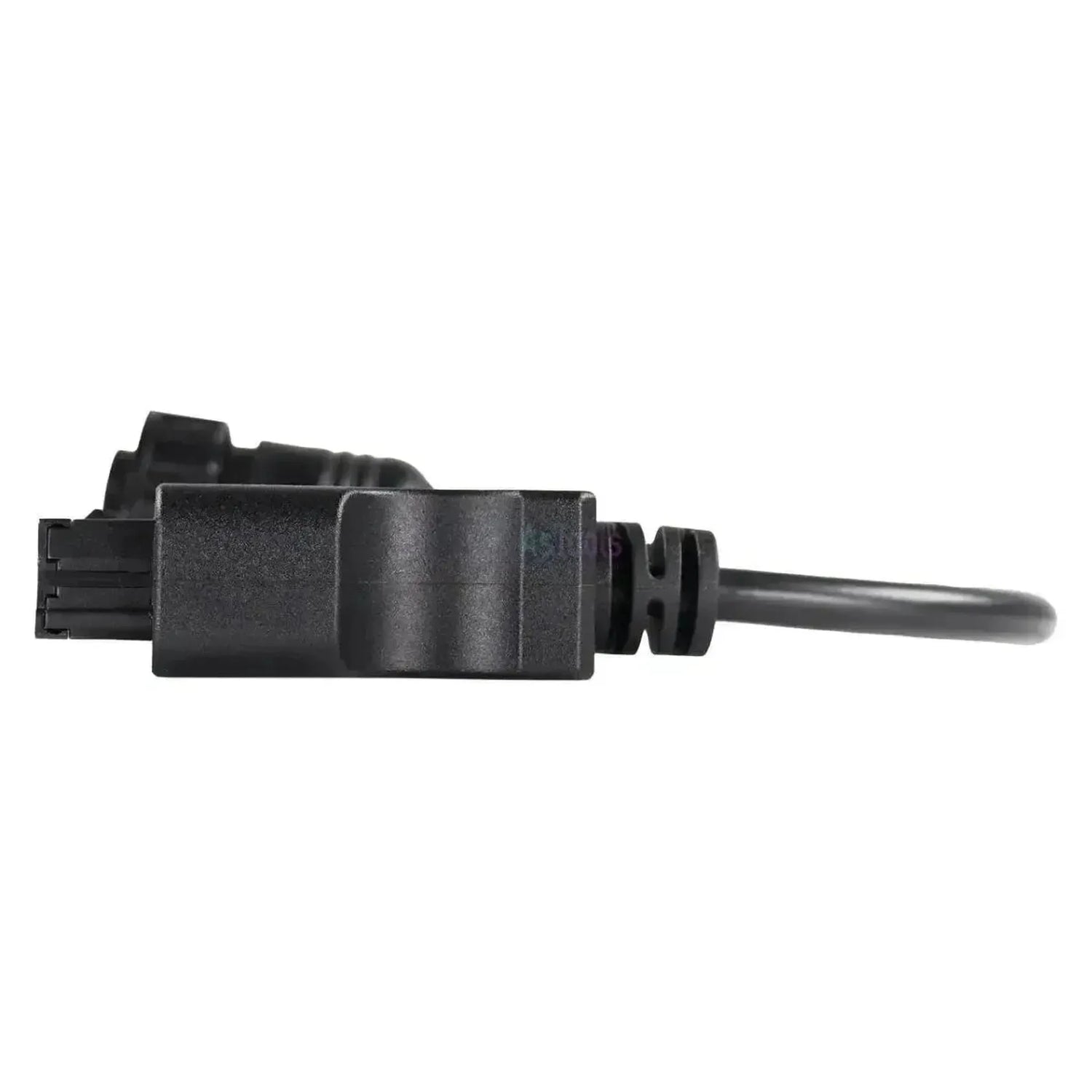

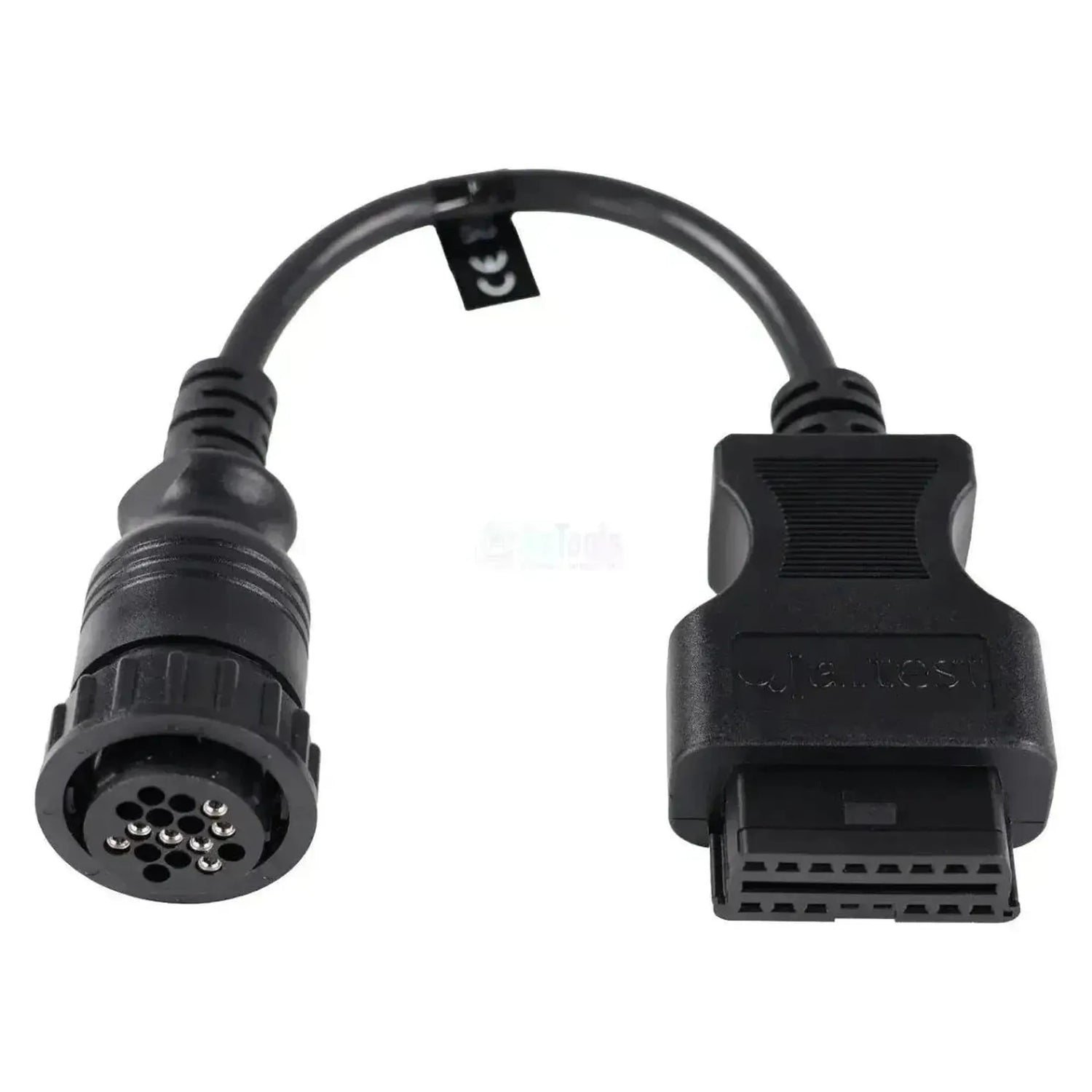

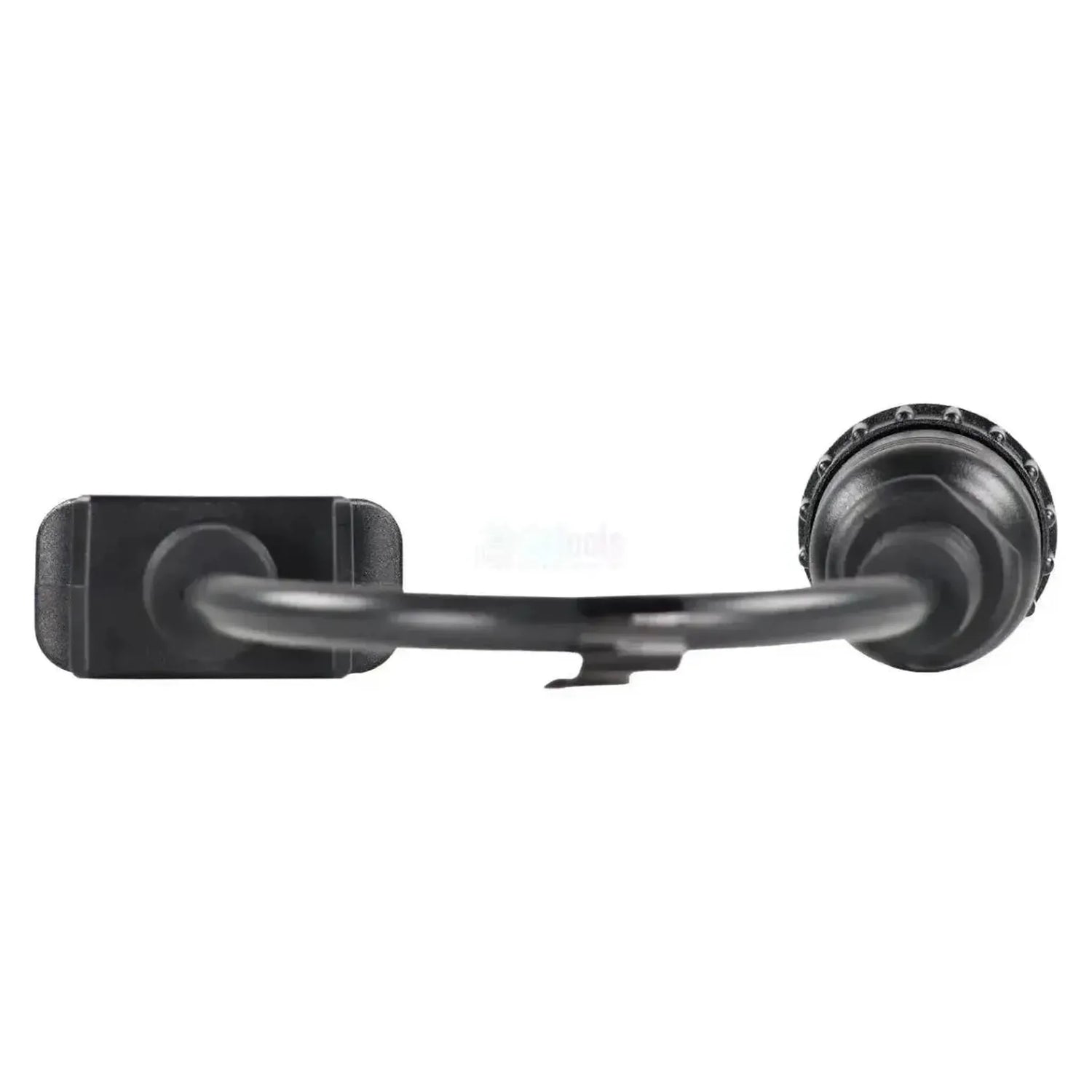

Il Jaltest JDC541A collega il connettore diagnostico proprietario dei mezzi di scavo Hidromek all'ingresso 16-pins OBD2 del vostro cavo diagnostico Jaltest. Lato macchina presenta un connettore nero rotondo con anello di bloccaggio rigato; nel contatto sono presenti sedici posizioni, di cui nella foto del prodotto sette occupate da boccole di contatto. Il cavo misura 28-30 cm.

Dietro questo unico connettore si trovano le unità di controllo della trasmissione Isuzu: la gestione motore common rail 4HK1/4JK1, tanto nella versione CAN quanto in quella K-Line, e su mezzi con SCR il sistema di posttrattamento AdBlue/DEF. Nella versione CAN della gestione motore sono disponibili azioni supplementari, nella versione K-Line no. Soprattutto in caso di malfunzionamenti AdBlue e problemi di potenza, è proprio l'ingresso di cui avete bisogno. Il cavo funziona su Jaltest Link V8.1 e V9 e rientra in Jaltest OHW (Off-Highway machines).

VANTAGGI

✔Consente l'accesso alla gestione motore common rail Isuzu 4HK1/4JJ1, sia nella versione CAN che K-Line.

✔Raggiunge anche il sistema di posttrattamento AdBlue/DEF Isuzu, con codici di errore, letture e dati di manutenzione.

✔Funziona sia su Jaltest Link V8.1 che su V9, garantendo la compatibilità del cavo anche in caso di passaggio all'interfaccia più recente.

✔Funziona su tutta la gamma HMK, dalle escavatrici della serie 100 ai caricatori gommati e livellatori della serie 600.

LIMITAZIONI

✕La copertura Jaltest per Hidromek si limita a motore e posttrattamento; non include la centralina principale del mezzo o il controllo dell'impianto idraulico.

✕Le azioni supplementari sono disponibili solo nella versione CAN della gestione motore, non nella versione K-Line.

✕Il connettore rotondo somiglia a quello del cavo Volvo JDC509A, ma in questo contatto sono presenti boccole mentre in quello del JDC509A ci sono pin; i due non sono quindi compatibili con la stessa macchina.

✕Per i mezzi da cantiere non vige l'obbligo OBD: l'anno di costruzione non dice nulla sul connettore, solo il tipo di presa sulla macchina è determinante.

Applicazioni e funzionalità

Tramite questa connessione accedete con il software Jaltest alle unità di controllo del mezzo. Le funzioni presenti variano a seconda della serie e della configurazione.

Unità di controllo accessibili

4HK1, 4JJ1 (CAN) Isuzu, gestione motore common rail: La gestione motore su comunicazione CAN, comprensiva di azioni supplementari.
4HK1 (K Line) Isuzu, gestione motore common rail: La stessa famiglia di motori sulla comunicazione K-Line.
AdBlue/DEF Isuzu, posttrattamento dei gas di scarico: Il controllo del posttrattamento dei gas di scarico su mezzi dotati di SCR.

Operazioni disponibili

Lettura e cancellazione codici di errore: Estrazione della memoria errori dell'unità di controllo, con descrizione dei malfunzionamenti rilevati.
Visualizzazione letture: I valori attuali dei sensori collegati all'unità di controllo, in formato numerico e grafico.
Consultazione dati di manutenzione: Gli intervalli di manutenzione e le operazioni eseguite sul mezzo, con rapporto di servizio.
Esecuzione azioni supplementari: Disponibili sulla gestione motore Isuzu versione CAN.

Veicoli e applicazioni compatibili

Il connettore è determinante, non il modello. Questo cavo si adatta a qualsiasi mezzo Hidromek dotato del connettore diagnostico rotondo e dell'anello di bloccaggio. Le serie indicate di seguito sono coperte da Jaltest OHW; il tipo di connettore presente sulla vostra macchina lo verificate direttamente sul mezzo.

Hidromek:

HMK 100 LC Series (escavatore cingolato)
HMK 100 W Series (escavatore gommato)
HMK 200 LC Series (escavatore cingolato)
HMK 200 W Series (escavatore gommato)
HMK 300 LC Series (escavatore cingolato)
HMK 400 LC Series (escavatore cingolato)
HMK 600 Series (caricatore gommato)
HMK 600 MG Series (livellatore)

💡

Importante sapere: Hidromek utilizza un connettore diagnostico rotondo proprietario con anello di bloccaggio; non è intercambiabile con la presa piatta a 16 pin delle auto. Per i mezzi da cantiere non vige l'obbligo OBD, dunque l'anno di costruzione ha poca rilevanza. Verificate quale connettore è montato sulla vostra macchina prima di effettuare l'ordine.

Contenuto della confezione

1x Jaltest (JDC541A) | Hidromek 16-pins OBD – 16-pins OBD2 Verloopkabel | Terrein- en Bouwmachine

Specifiche tecniche

Specifica	Descrizione
Marca	Jaltest (Cojali)
Numero di riferimento	JDC541A
Tipo	Cavo adattatore
Applicazione	Escavatori Hidromek, caricatori gommati e livellatrici
Connettore lato macchina	OBD a 16 pin, connettore nero rotondo con anello di bloccaggio
Connettore lato interfaccia	OBD2 a 16 pin
Lunghezza	da 28 a 30 cm
Interfaccia	Jaltest Link V8.1 e V9
Unità di controllo	Isuzu 4HK1/4JJ1 (CAN e K Line) e AdBlue/DEF Isuzu
Segmento	Macchine movimento terra e da costruzione
Modulo Jaltest	Jaltest OHW (macchine Off-Highway)
