Jaltest  |  SKU: JDC557A9

Jaltest (JDC557A9) | Hyster/Yale Cavo adattatore OBD a 3 pin – OBD2 a 16 pin | Sollevamento e movimentazione

€114,95 incl.
€95,00 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

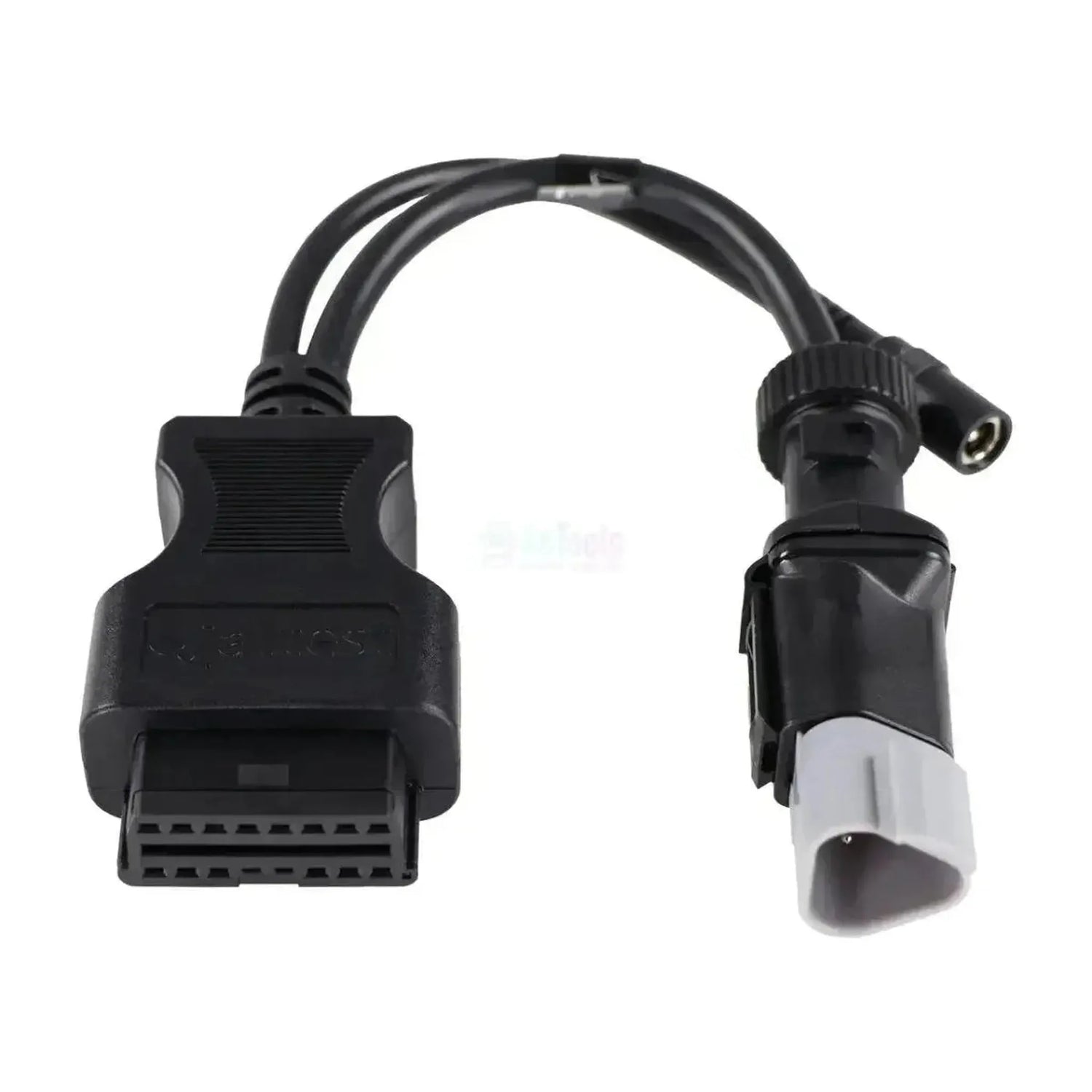

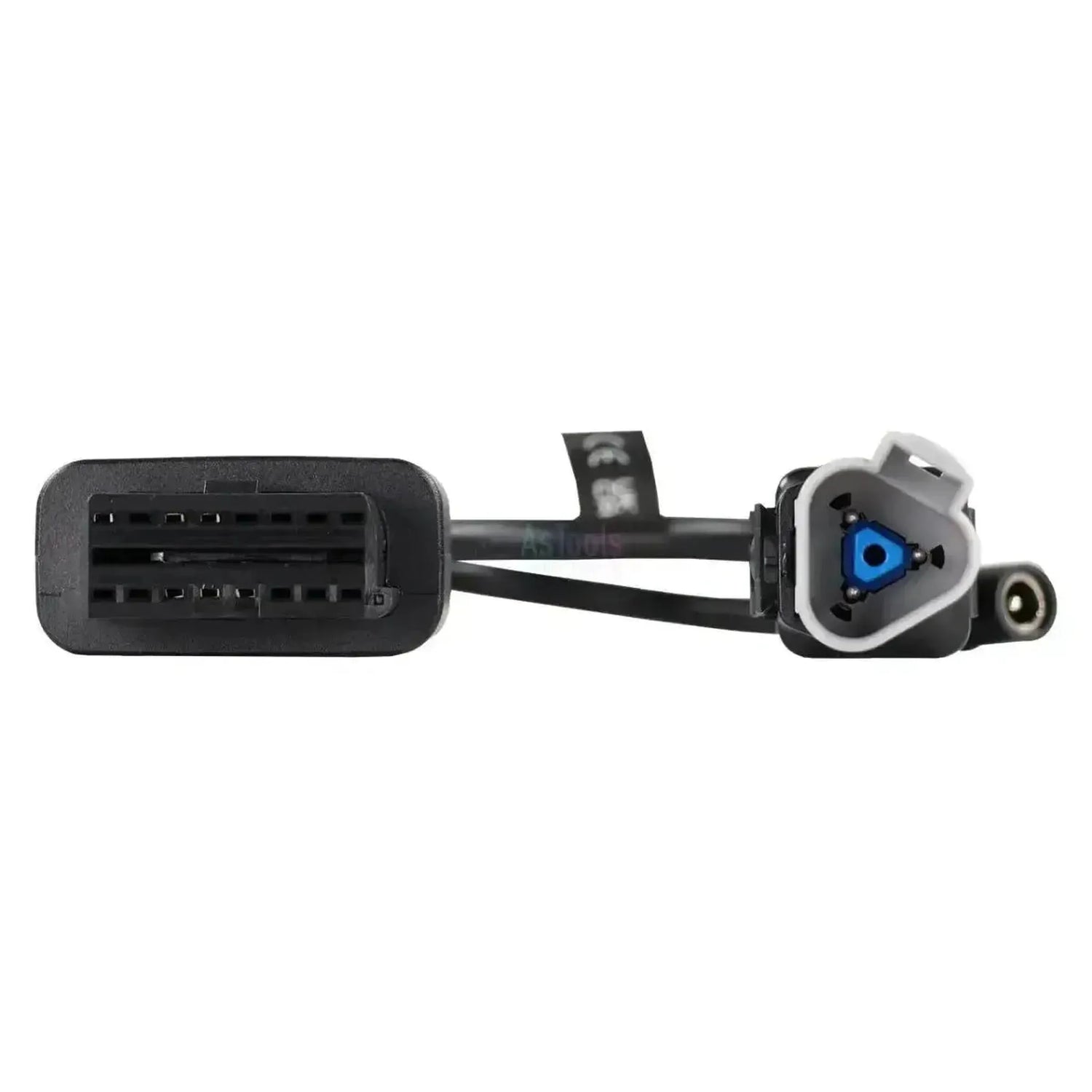

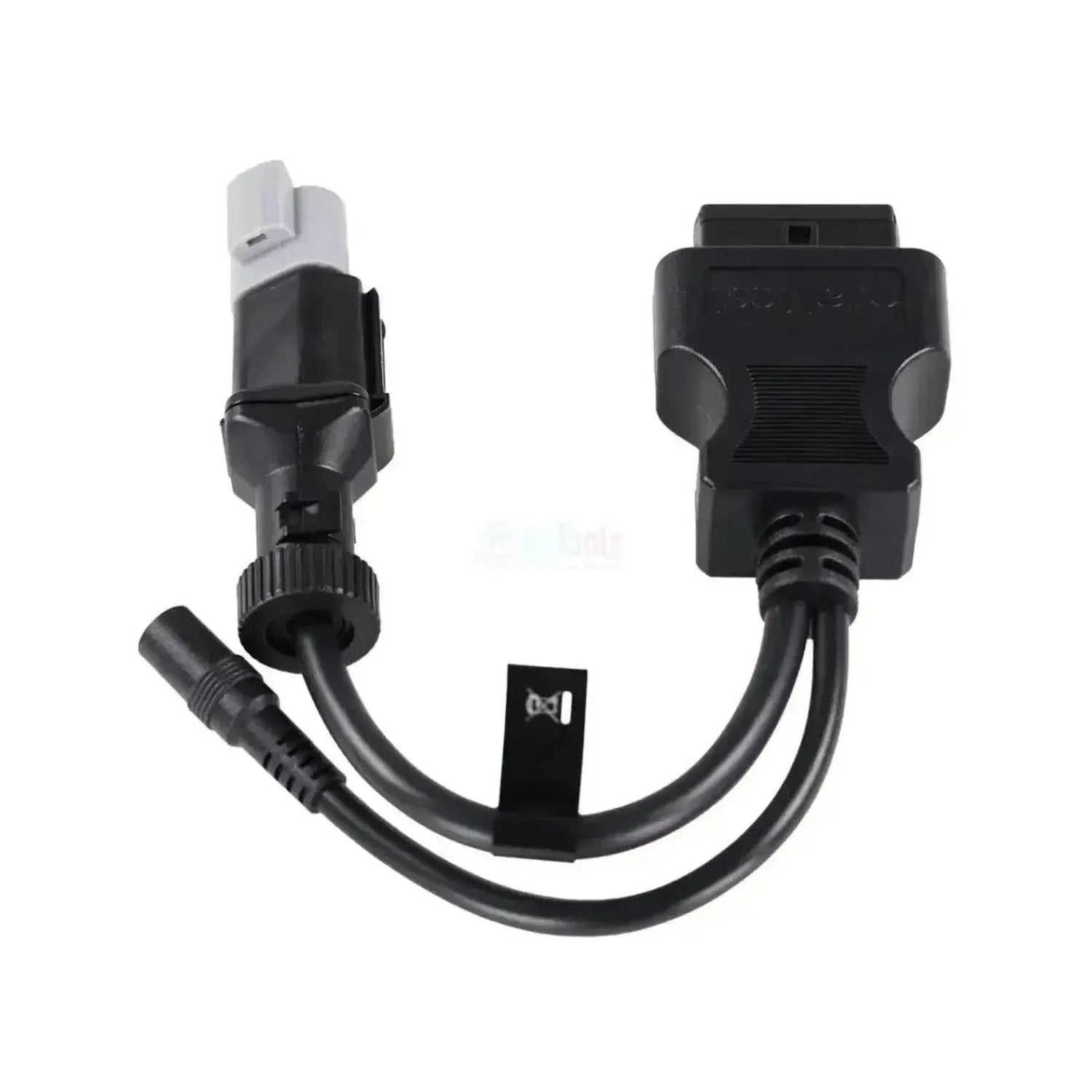

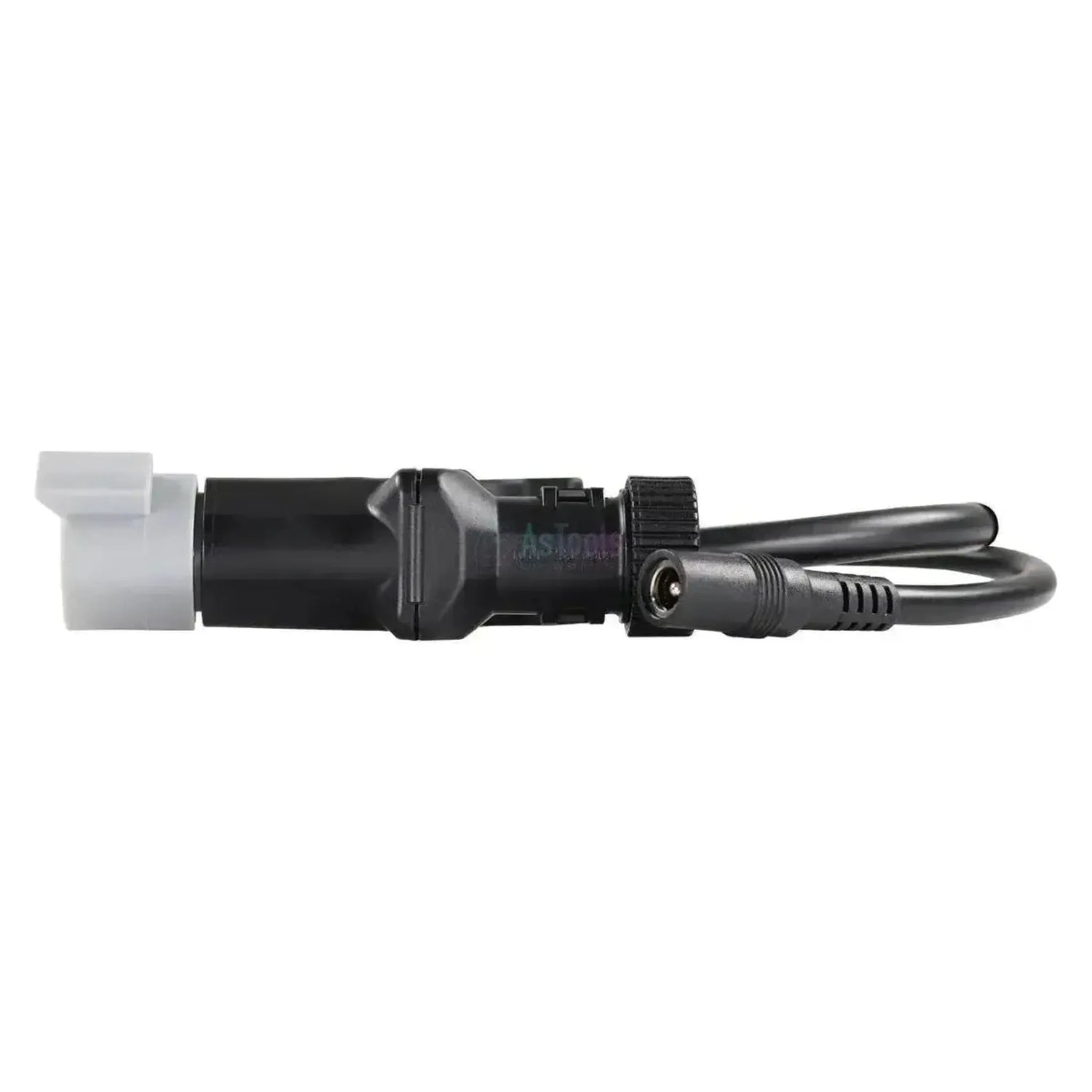

De Jaltest JDC557A9 sluit de 3-pins diagnoseaansluiting van Hyster- en Yale-heftrucks aan op de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. De machinestekker is rond, met een zwarte kartelring over een grijze contacthouder met drie posities (een blauw gemerkte ronde, een kleine ronde en een vierkante) en een zwarte borgclip aan de bovenzijde. Achter de OBD2-koppeling splitst het snoer in twee takken; naast de 3-pins machinestekker loopt een dunner snoer naar een ronde zwarte koppeling met haakse snoerinvoer.

Hyster en Yale horen tot dezelfde fabrikantengroep en delen hun elektronica, dus één kabel bedient beide merken. Op de verbrandingstrucks komt u bij de machinecomputer VSM, de module HLM en de motorregeling EDC Yanmar; op de elektrische XN-series bij de machinecomputer MC, de vermogensmodules LMC en RMC, de hydraulieksturing HPC en E-HYDRAULICS en het display DCU. De kabel werkt uitsluitend met de Jaltest Link V9, het cijfer 9 achter de referentie, en valt onder Jaltest MHE.

PLUSPUNTEN

✔Eén kabel voor twee merken: Hyster en Yale gebruiken dezelfde 3-pins aansluiting.
✔Bereikt op de verbrandingstrucks de machinecomputer VSM en de module HLM.
✔Op de elektrische XN-series ook de vermogensmodules LMC en RMC, de hydraulieksturing HPC en het display DCU.
✔Geeft toegang tot de onderhoudsgegevens van de truck, met servicerapport.

AANDACHTSPUNTEN

✕Werkt uitsluitend met de Jaltest Link V9; op een Link V8.1 komt er geen verbinding tot stand.
✕Niet elke regeleenheid geeft alles; op de FT-verbrandingstrucks blijft het bij foutcodes en ECU-gegevens, de elektrische series geven ook meetwaarden en onderhoud.
✕De motorregeling EDC Yanmar wordt per model apart opgegeven en zit niet op elke truck.
✕Alleen voor de ronde 3-pins Hyster- en Yale-aansluiting; andere truckmerken gebruiken een eigen stekker.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de truck. Welke systemen aanwezig zijn, verschilt sterk per aandrijving. De verbrandingstrucks hebben een motorregeling, de elektrische XN-series in plaats daarvan vermogensmodules voor tractie en hefwerk.

Regeleenheden die u kunt benaderen

  • VSM: Machinecomputer verbrandingstrucks.
  • HLM: Bedieningsmodule verbrandingstrucks.
  • MC: Machinecomputer XN-series.
  • LMC en RMC: Vermogensmodules tractie en heffen.
  • HPC en E-HYDRAULICS: Hef- en kantelsturing.
  • DCU: Display elektrische trucks.
  • EDC Yanmar: Motorregeling dieseluitvoeringen.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Waar Jaltest ze aanbiedt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 3-pins aansluiting bij de bestuurdersplaats.
  2. Aansluiten: Steek de JDC557A9 in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de diagnosekabel van de Link V9.
  4. Contact aan: Zet het contact van de truck aan.
  5. Uitlezen: Kies Hyster of Yale en de serie in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. De kabel past op elke Hyster- of Yale-truck met de ronde 3-pins diagnoseaansluiting bij de bestuurdersplaats. Hieronder staan de series in de Jaltest MHE-dekking.

Hyster:

  • H-serie verbrandingsheftrucks: H1.6FT tot en met H16XM-12EC.
  • S-serie verbrandingsheftrucks: S2.0FT tot en met S120FT.
  • E-serie elektrische heftrucks: E1.6XN tot en met E80XN-120XN.

Yale:

  • GDP- en GLP-serie: GDP16VX tot en met GLP190VX.
  • GC- en GLC-serie: GC30VX tot en met GLC155VX.
  • ERC- en ERP-serie: Elektrische heftrucks.
💡
Goed om te weten: De 3-pins aansluiting zit in de cabine bij de bestuurdersplaats en is te herkennen aan de zwarte kartelring met grijze contacthouder. Controleer dat aan de truck zelf voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC557A9) | Hyster/Yale 3-pins OBD – 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
Su quali tipi di veicoli o macchine può utilizzare il cavo. Così verifica subito se è adatto ai mezzi della Sua officina.Tipi di veicolo
  • Movimentazione interna

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • MHE movimentazione interna

Connessioni

Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
30 cm
Numero di riferimento
JDC557A9

Altre specifiche

Toepassing
Hyster- en Yale-heftrucks en magazijntrucks
Aansluiting machinezijde
3-pins OBD (rond), plus een tweede tak met een ronde koppeling
Regeleenheden
VSM, HLM, MC, LMC, RMC, HPC, E-HYDRAULICS, DCU en EDC Yanmar
Jaltest-module
Jaltest MHE (intern transport- en hijsmaterieel)
Nodig om te gebruiken
Jaltest Link V9 met licentie voor Jaltest MHE
