Jaltest  |  SKU: JDC556A

Jaltest (JDC556A) | Cavo adattatore Hyundai Robex 4-pin OBD – 16-pin OBD2 | Macchinari da cantiere e movimento terra

€227,95 incl.
€188,39 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

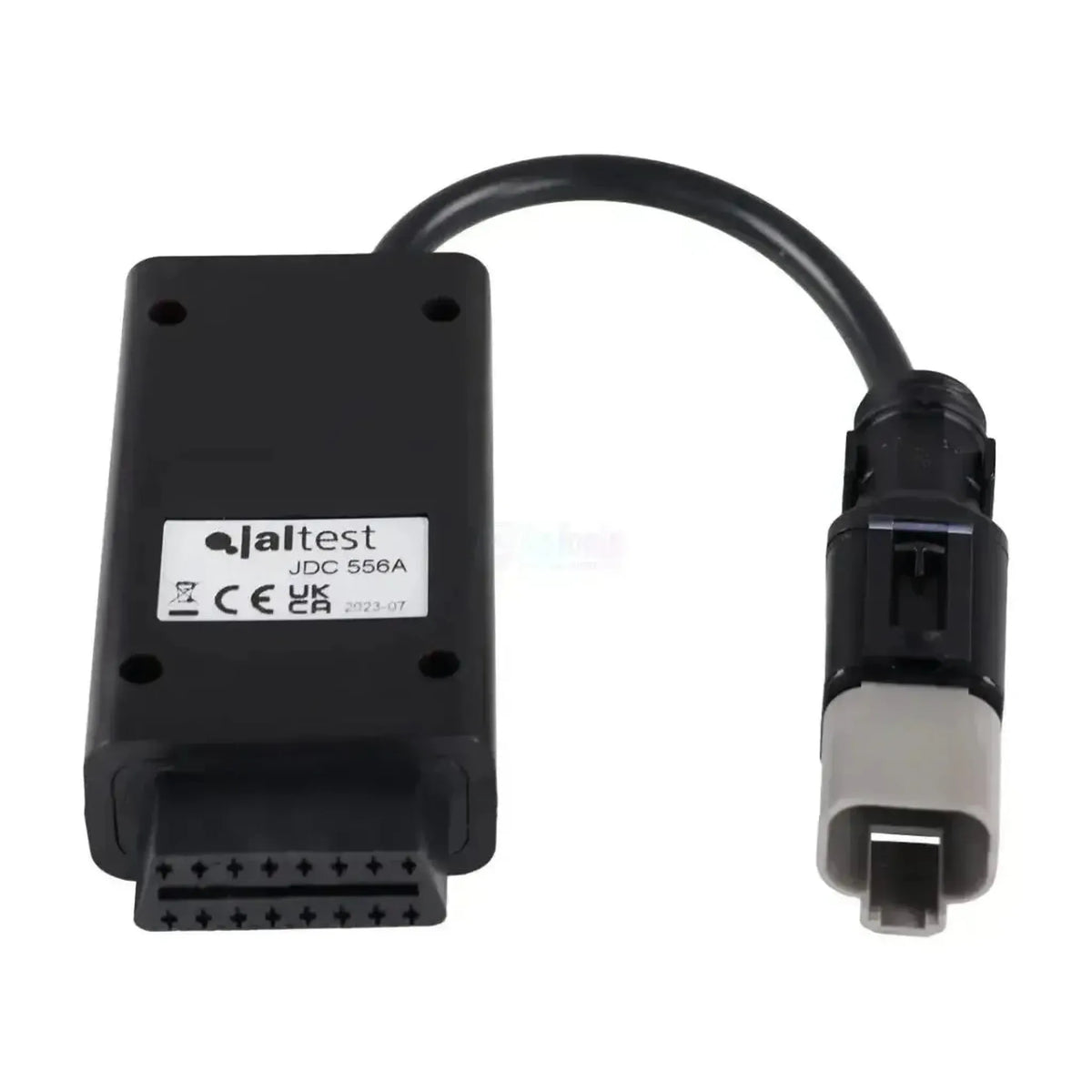

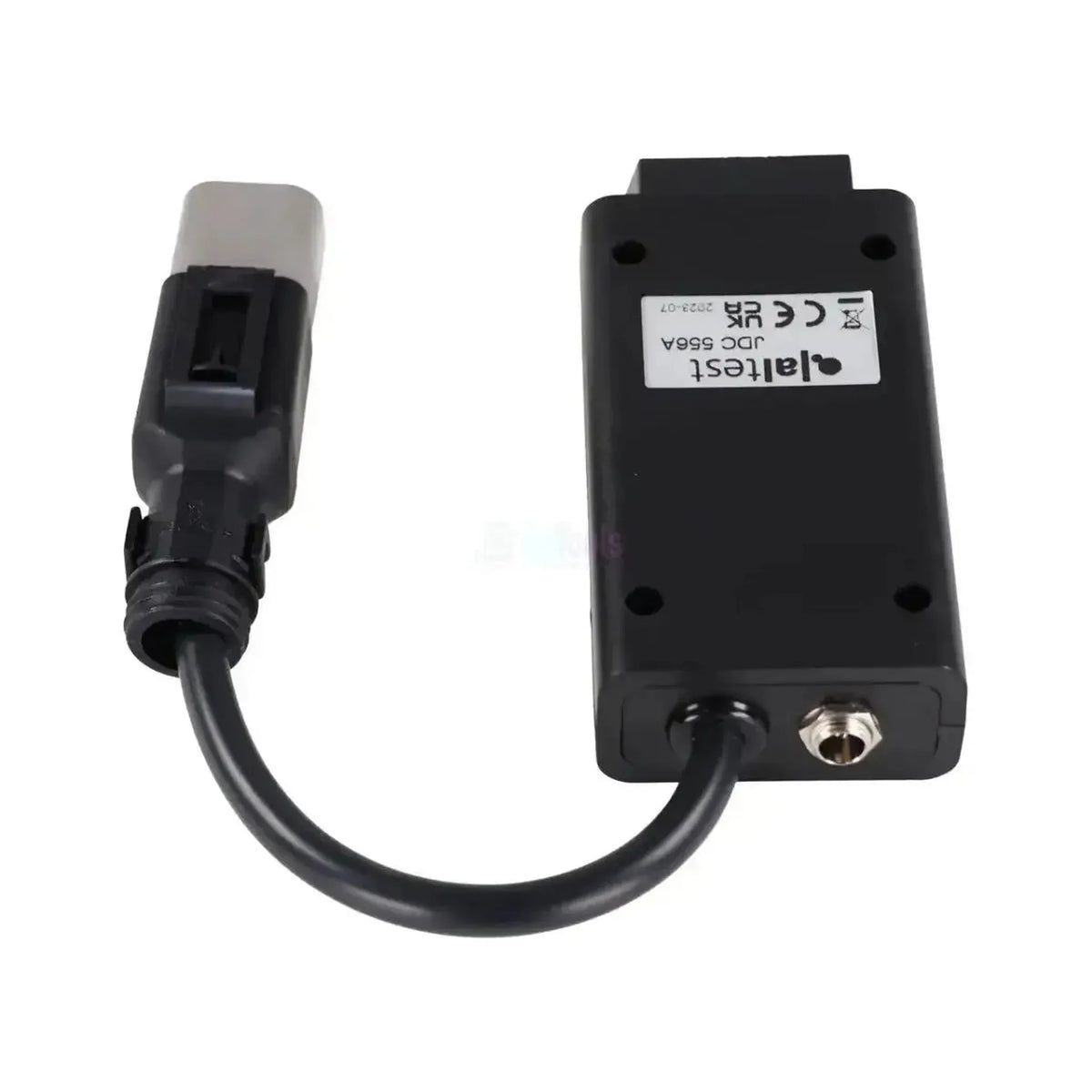

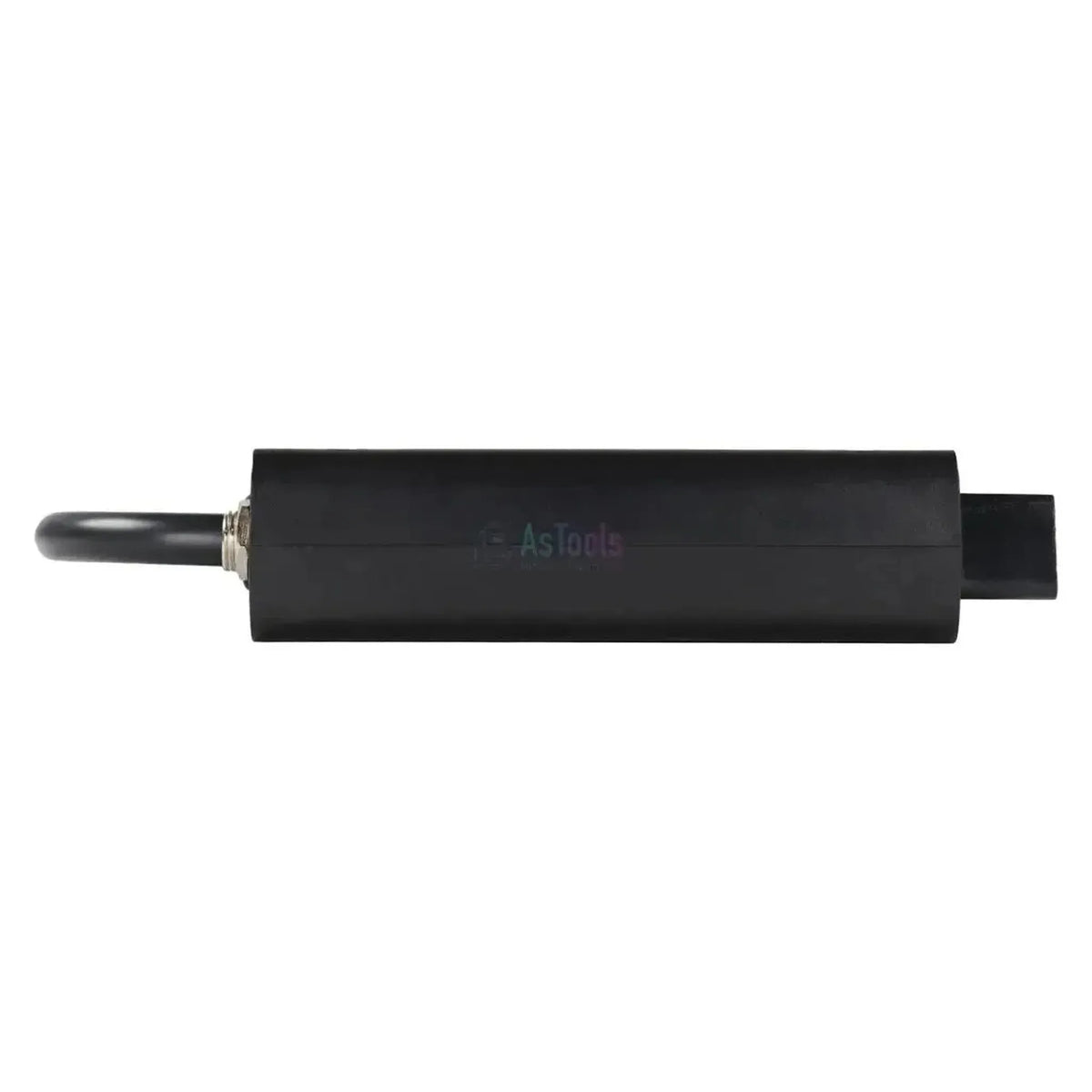

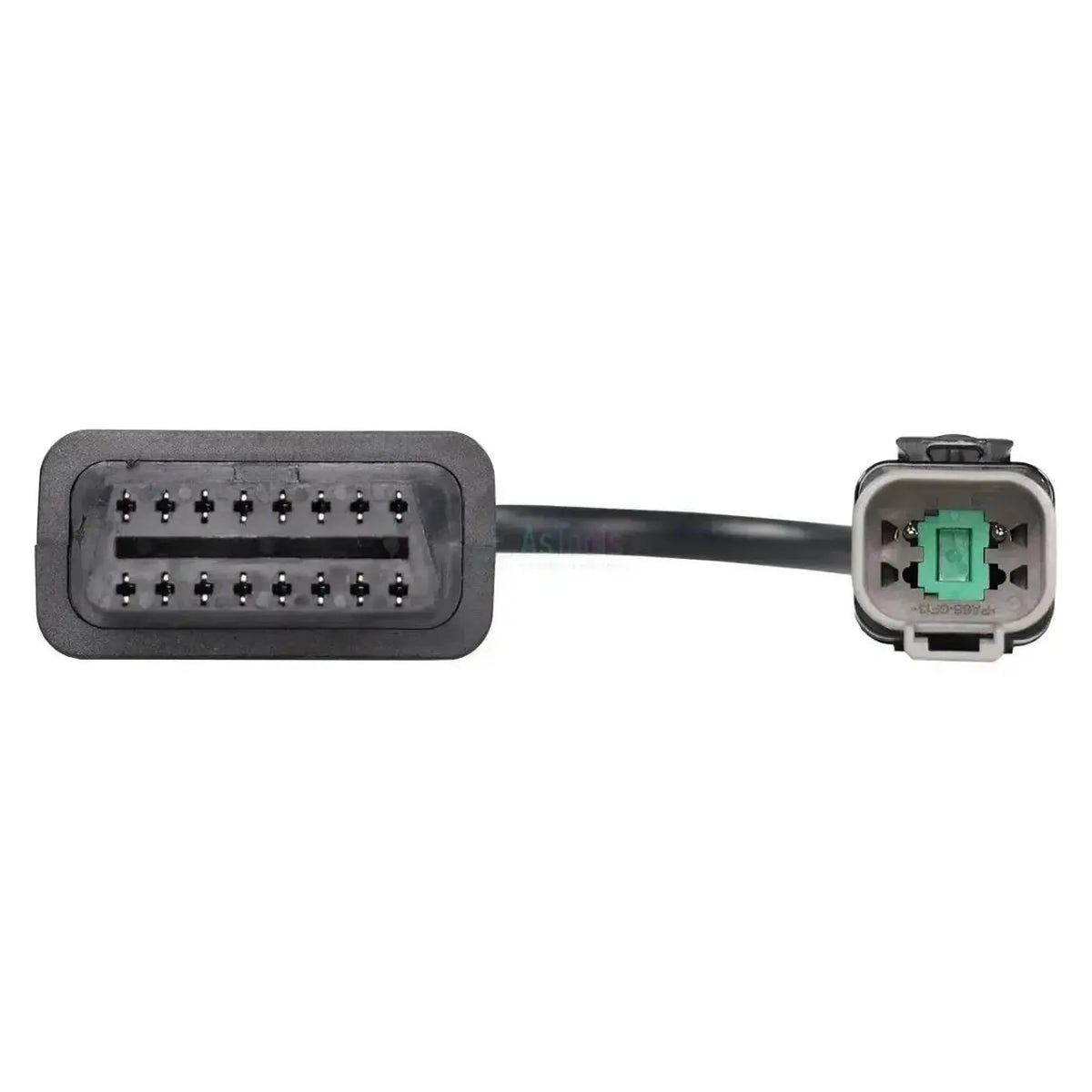

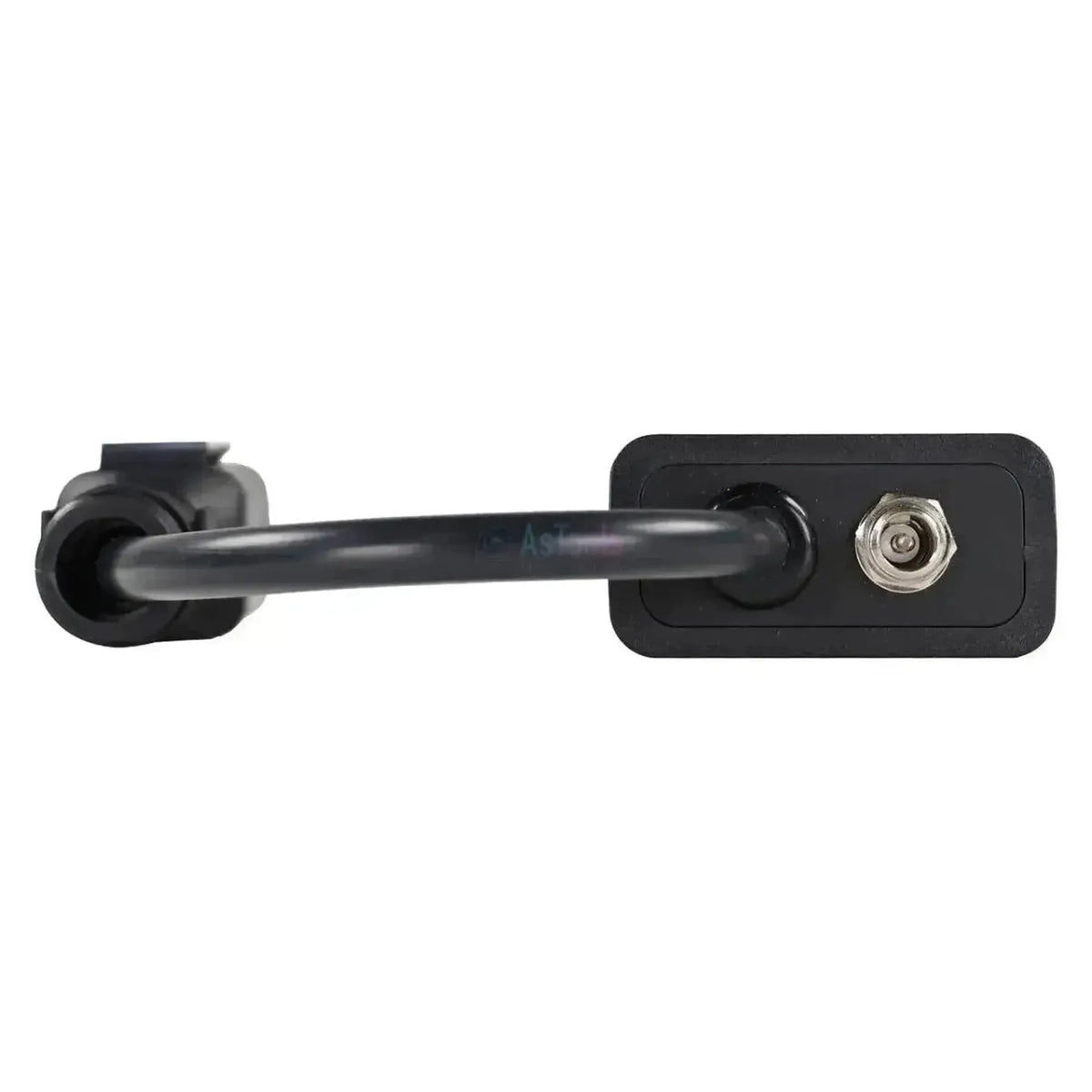

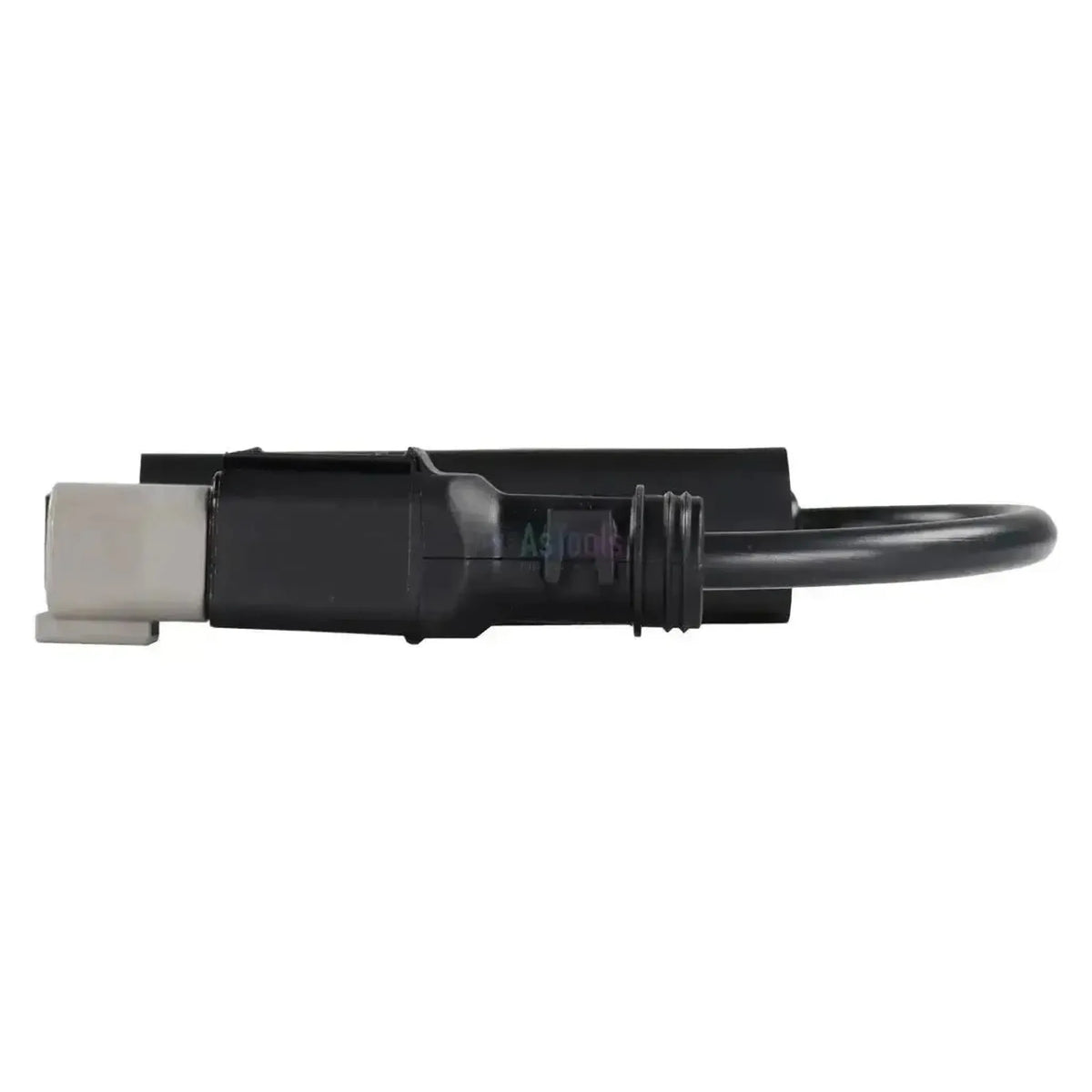

La Jaltest JDC556A collega il connettore diagnostico proprietario a 4 poli della Hyundai CE serie 8 con il connettore OBD2 a 16 pin della sua apparecchiatura diagnostica. Dal lato macchina c'è un connettore rettangolare con un portapin grigio chiaro, un fermo di bloccaggio verde e un ingresso cavo diritto. Successivamente il cavo prosegue per 30 cm fino a un alloggiamento in plastica nera con il connettore OBD2.

Collegato al cavo, il software Jaltest raggiunge la centralina della macchina MCM. Sulle macchine con motore Cummins si aggiunge la ECM Cummins, in versione SAE J1708 e in versione SAE J1939; quale delle due è presente determina il bus dati attraverso cui opera l'apparecchiatura. Il cavo è predisposto per il Jaltest Link V8.1 e rientra in Jaltest OHW (macchine Off-Highway).

VANTAGGI

✔Raggiunge la MCM, la centralina della macchina su cui Jaltest esegue la diagnosi della serie CE 8.
✔Sulle macchine con motore Cummins è compresa anche la ECM Cummins, sia nella versione SAE J1708 sia in quella SAE J1939.
✔Oltre ai codici di errore anche valori di misura e dati di manutenzione, con un report di assistenza della macchina.
✔Con 30 cm abbastanza corto da restare appeso al connettore, e predisposto per il Jaltest Link V8.1.

AVVERTENZE

✕Solo per il connettore a 4 poli della serie CE 8; la serie CE 9 ha un connettore rotondo a 9 poli e utilizza la JDC572.9, che termina su un ingresso DB26.
✕Le centraline presenti variano da macchina a macchina: non tutte le serie CE 8 dispongono, oltre alla MCM, di una centralina motore leggibile.
✕Il connettore OBD2 si trova su un alloggiamento in plastica nel cavo; tenerne conto dove lo spazio attorno al connettore è ridotto.
✕Per l'uso sono necessari un Jaltest Link V8.1 e una licenza attiva per Jaltest OHW; questi non sono inclusi con il cavo.

Applicazioni e funzionalità

Con questo collegamento, tramite il software Jaltest, si accede alle centraline delle macchine movimento terra e da carico della serie Hyundai CE 8. Quali sistemi sono presenti varia per modello e versione; le centraline sotto provengono dalla copertura Hyundai di Jaltest OHW.

Centraline accessibili

  • MCM: Centralina principale della macchina.
  • ECM Cummins SAE J1708: Centralina motore, bus meno recente.
  • ECM Cummins SAE J1939: Centralina motore, bus CAN.

Cosa si può fare

  • Codici di errore: Lettura e cancellazione per sistema.
  • Valori di misura: Visualizzazione in valori numerici e grafico.
  • Manutenzione: Intervalli e report di assistenza.
  • Azioni aggiuntive: Quelle offerte da Jaltest.

Come si utilizza

  1. Individuare il connettore: Il connettore a 4 poli si trova in cabina.
  2. Collegamento: Fissi il JDC556A sul connettore a scatto.
  3. Collegare il Link: Colleghi il lato OBD2 al Jaltest Link V8.1.
  4. Accensione: Accenda il quadro senza avviare il motore.
  5. Lettura: Selezioni Hyundai, la macchina e il sistema.

Veicoli compatibili e applicazioni

Determinante è il connettore, non il modello. Questo cavo è destinato alle macchine movimento terra e da carico Hyundai serie CE 8 con il connettore diagnostico a 4 poli in cabina. L'anno di costruzione dice poco in questo caso; il limite è dato dalla generazione del modello.

Hyundai (generazioni CE):

  • Serie CE 8: Connettore rettangolare a 4 poli, questo cavo.
  • Serie CE 9: Connettore rotondo a 9 poli, per il quale è destinata la JDC572.9.
💡
Da sapere: Il connettore a 4 poli si trova in cabina ed è riconoscibile dal portapin grigio chiaro con il fermo di bloccaggio verde. Se è presente un connettore rotondo a 9 poli, si tratta di una serie CE 9 e a questa appartiene la JDC572.9. Verifichi sulla macchina quale connettore è installato prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC556A) | Hyundai Robex 4 pin OBD – 16 pin OBD2 Cavo adattatore | Macchina per movimento terra e da costruzione

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
Su quali tipi di veicoli o macchine può utilizzare il cavo. Così verifica subito se è adatto ai mezzi della Sua officina.Tipi di veicolo
  • Macchina edile

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • OHW macchine edili

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
OBD a 4 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
30 cm
Numero di riferimento
JDC556A

Altre specifiche

Applicazione
Escavatori e pale caricatrici Hyundai serie CE 8
Centraline
MCM (computer di macchina), ECM Cummins SAE J1708 e ECM Cummins SAE J1939 (motore)
Necessario per l'uso
Jaltest Link V8.1 con licenza Jaltest OHW
