Jaltest  |  SKU: JDC550

Jaltest (JDC550) | Cavo adattatore ISOBUS 9 pin OBD | Veicolo agricolo

€242,95 incl.
€200,79 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

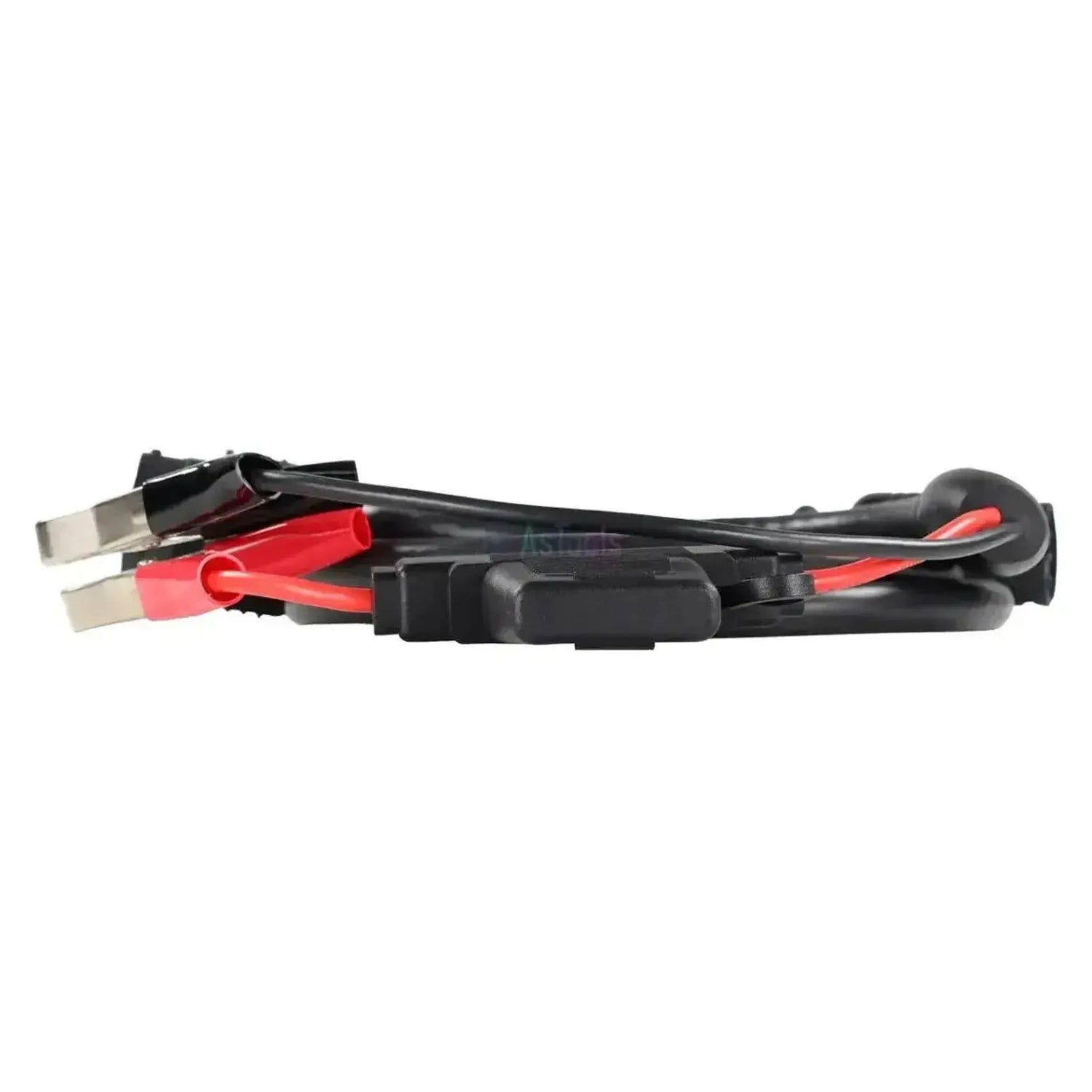

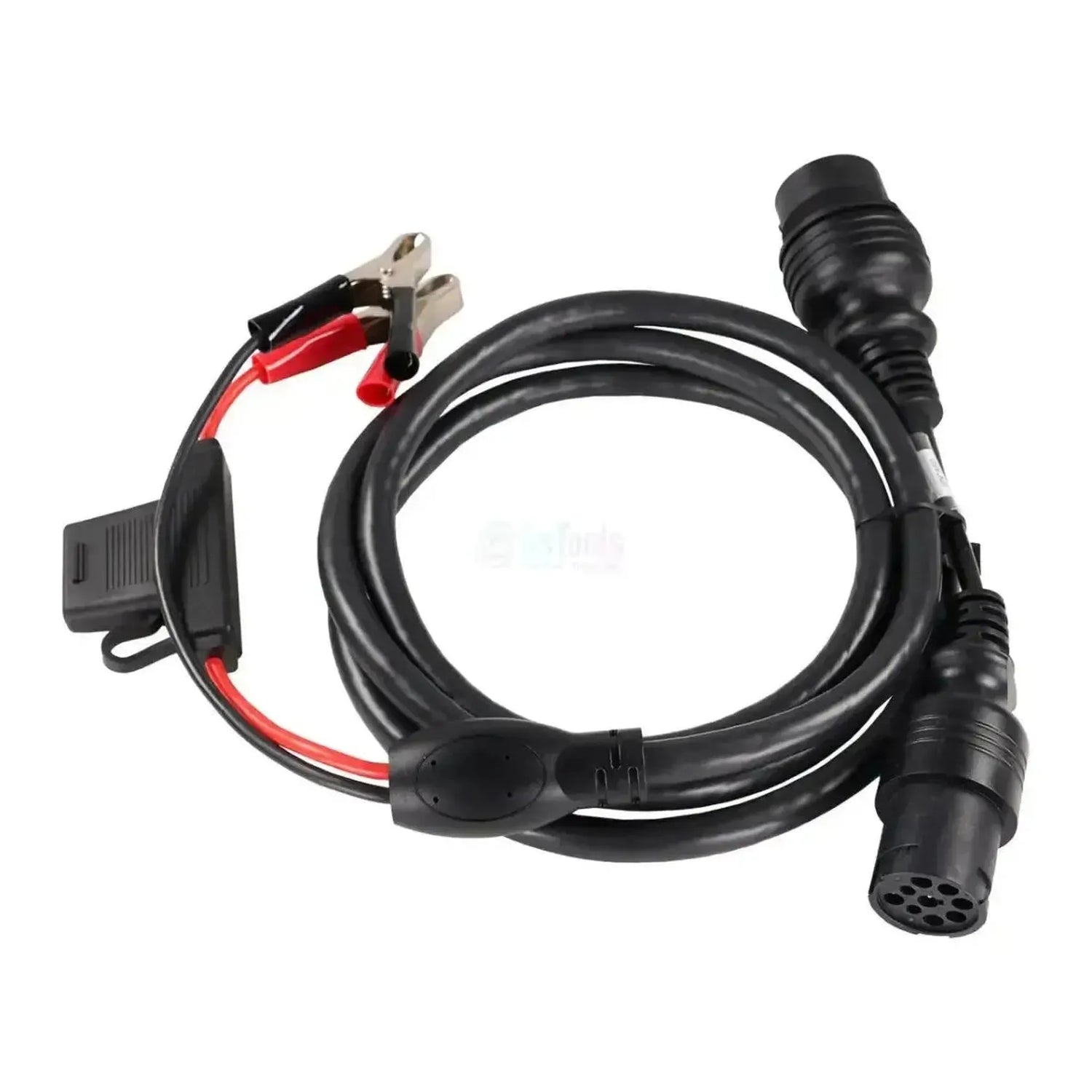

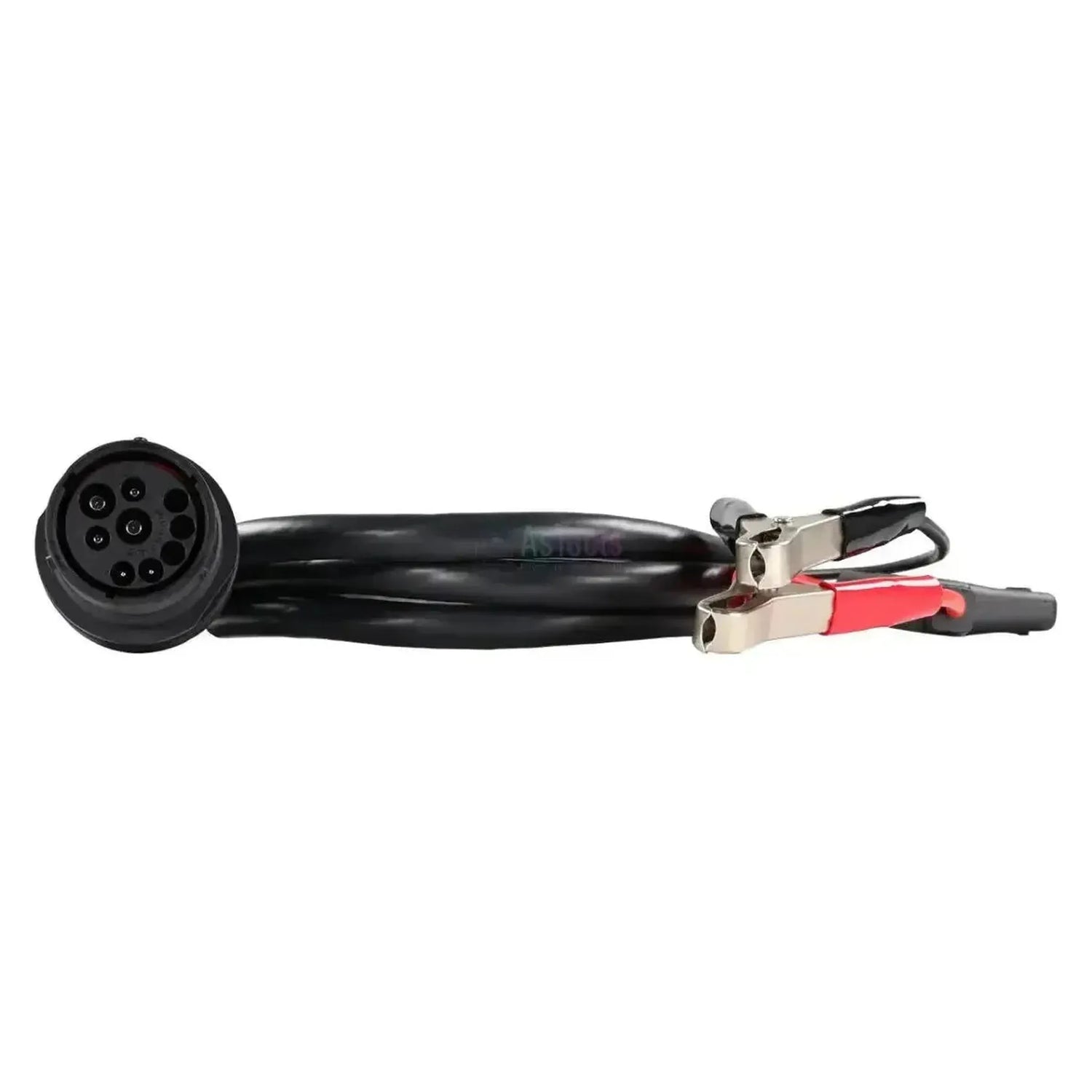

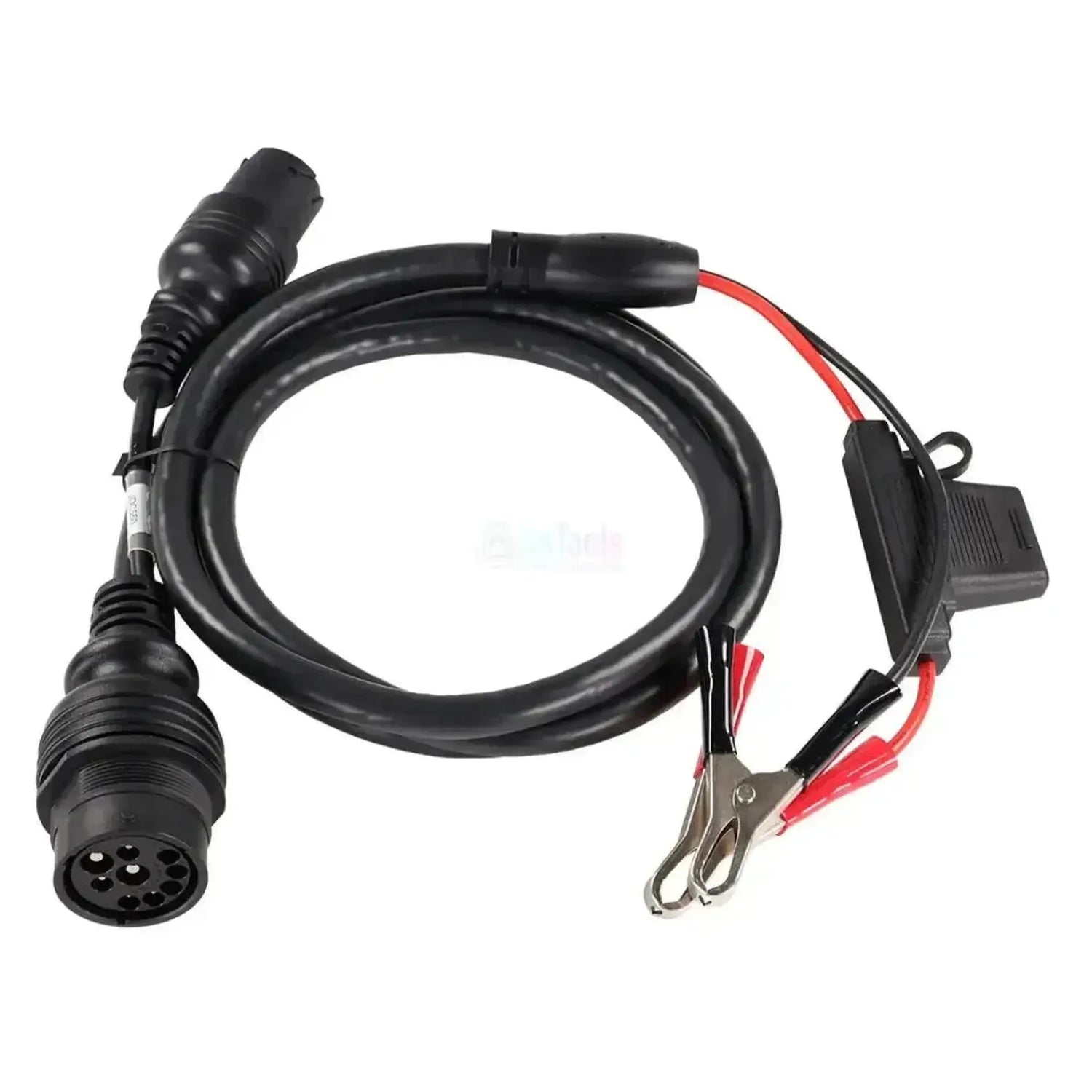

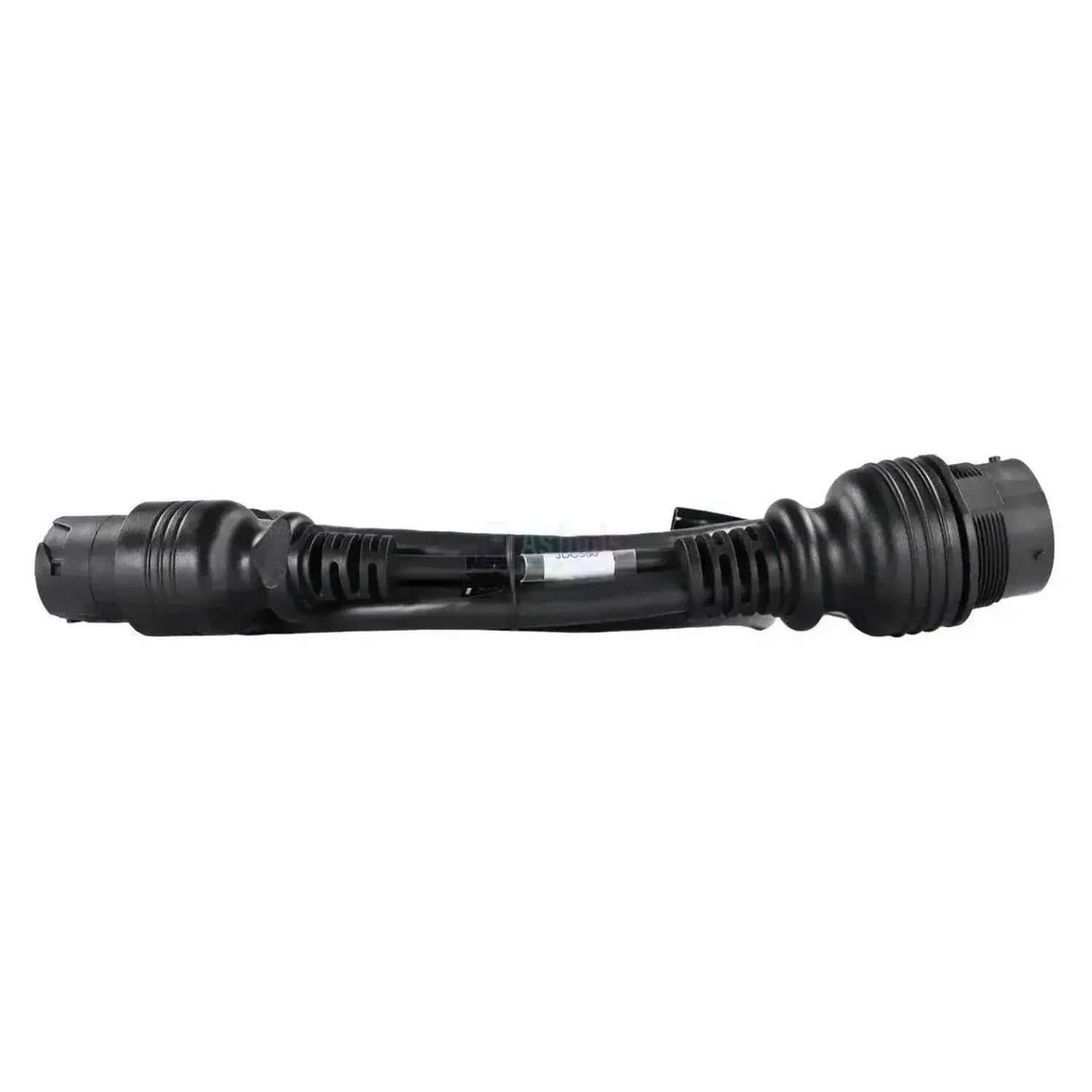

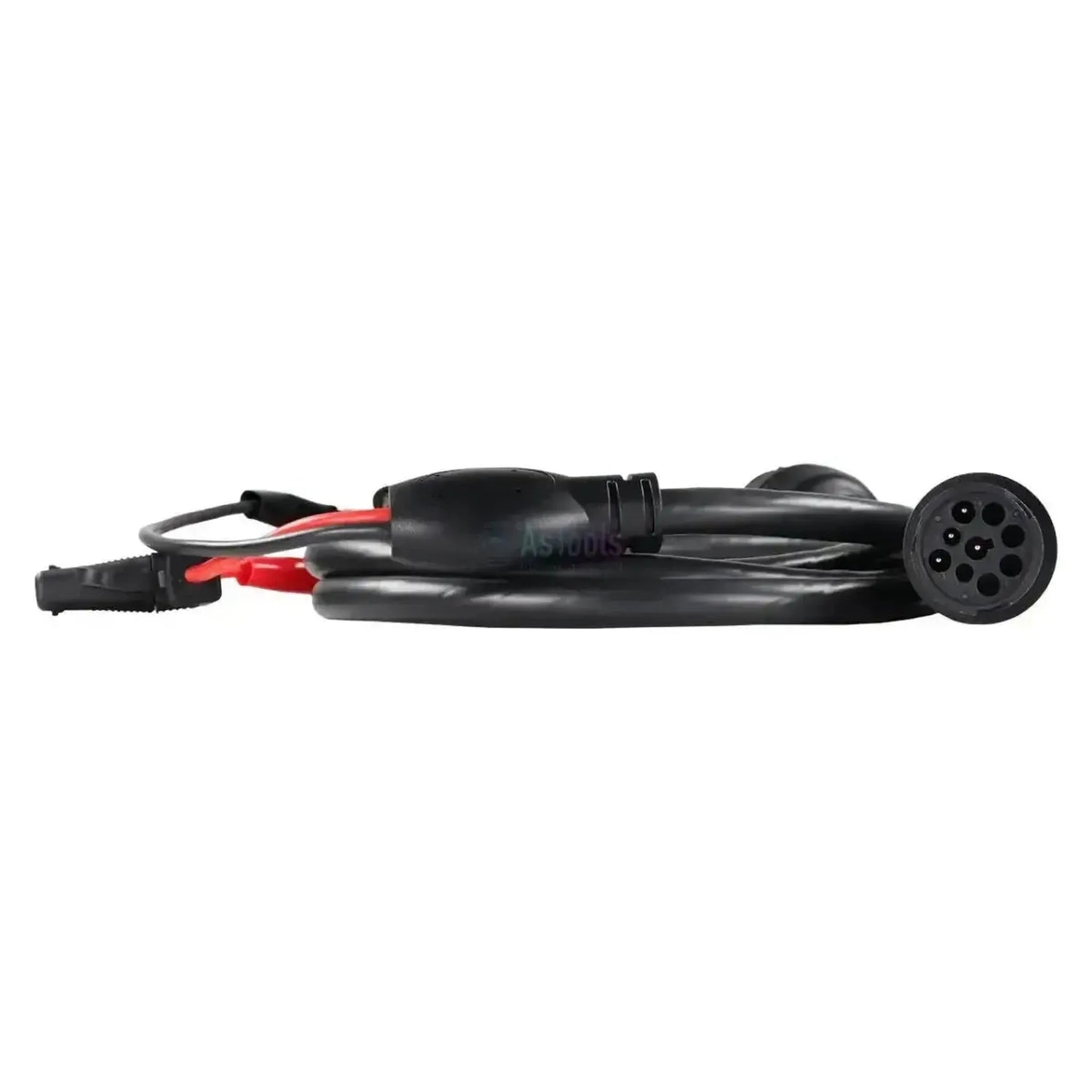

Il Jaltest JDC550 è il cavo diagnostico per il connettore ISOBUS a 9 pin standardizzato su trattori e macchine agricole. Sul lato della macchina presenta una spina rotonda con ghiera metallica e un supporto nero a nove posizioni; sul lato dell'interfaccia è dotato di un collegamento a baionetta rotondo dove si inserisce il cavo diagnostico Jaltest. A metà lunghezza presenta un derivazione verso due pinze di batteria, rossa per il positivo e nera per il negativo, che prelevano la tensione di alimentazione direttamente dalla batteria. Con 230 cm è un cavo lungo e risulta compatibile con Jaltest Link V8.1 e V9.

ISOBUS è lo standard definito in ISO 11783 che consente la comunicazione tra un trattore e una macchina agricola: stesso connettore, stesso cablaggio e stessi messaggi, affinché un'attrezzatura di un costruttore funzioni su un trattore di un altro costruttore e possa essere controllata dal display nella cabina. Per questo motivo troverete questo connettore su macchine di vari marchi e il fattore determinante per questo cavo non è il marchio, bensì il connettore ISOBUS. Tramite questa connessione, l'apparecchiatura Jaltest legge la linea ISOBUS, acquisisce i codici di errore e i valori di misurazione dalle unità ISOBUS collegate e verifica che trattore e macchina comunichino correttamente. Il cavo rientra nel Jaltest AGV (veicoli agricoli).

VANTAGGI

✔Utilizzabile indipendentemente dal marchio: ISOBUS è standardizzato in ISO 11783, quindi le macchine di diversi costruttori dispongono del medesimo connettore a 9 pin.
✔Con 230 cm di lunghezza consente di lavorare comodamente dalla parte posteriore del trattore o dalla macchina agricola, senza necessità di spostare la macchina.
✔Le pinze di batteria fornite alimentano il cavo direttamente dalla batteria, anche durante la diagnostica su una macchina agricola scollegata.
✔Compatibile con Jaltest Link V8.1 e V9, garantendo l'utilizzo del cavo su entrambe le generazioni di interfaccia.

AVVERTENZE

✕La linea ISOBUS rappresenta il collegamento tra trattore e macchina agricola. Le unità di controllo specifiche del marchio non collegate a questa linea richiedono il cavo diagnostico proprietario di quel marchio.
✕Esclusivamente per il connettore ISOBUS a 9 pin; una macchina senza ISOBUS dispone di un proprio connettore diagnostico e pertanto richiede un cavo diverso.
✕I dati visualizzati per ogni macchina dipendono dalle unità ISOBUS effettivamente collegate e variano quindi a seconda della macchina e dell'anno di costruzione.
✕La pinza rossa va collegata al polo positivo e quella nera al negativo; se invertite, il cavo non riceverà alimentazione.

Applicazioni e funzionalità

Tramite questa connessione, dispone della diagnostica ISOBUS del trattore e della macchina agricola accoppiata nel software Jaltest. Monitorerà la medesima linea su cui trattore e macchina scambiano i propri messaggi. I dati visualizzati dipendono dalle unità collegate a quella linea e quindi dalla macchina agricola e dall'anno di costruzione.

Moduli di controllo raggiungibili

  • Unità ISOBUS della macchina agricola: Le unità di controllo della pressa, dell'irroratrice, dello spandiliquame o di altre macchine agricole che si registrano sulla linea ISOBUS.
  • Unità ISOBUS del trattore: Le unità lato trattore collegate sulla medesima linea, incluso il comando del display nella cabina.
  • La connessione ISOBUS stessa: Il flusso di messaggi tra trattore e macchina agricola, per verificare che entrambi comunichino correttamente.

Cosa è possibile fare

  • Lettura e azzeramento dei codici di errore: Acquisizione della memoria di errore delle unità ISOBUS collegate, con descrizione dei malfunzionamenti rilevati.
  • Visualizzazione dei valori di misurazione: I valori attuali trasmessi sulla linea ISOBUS, in formato numerico e grafico.
  • Verifica della connessione: Controllo che trattore e macchina agricola si riconoscano e che i messaggi vengano trasmessi completamente.
  • Comando dei componenti ed esecuzione di procedure: Disponibile per le macchine agricole per cui Jaltest offre questa funzionalità.

Veicoli compatibili e applicazioni

Il connettore è determinante, non il marchio. Questo cavo è compatibile con qualsiasi trattore e qualsiasi macchina agricola dotati del connettore ISOBUS a 9 pin. Tale connettore è appositamente progettato per permettere a macchine di diversi costruttori di lavorare insieme, quindi selezionerete questo cavo in base alla presenza del connettore ISOBUS rotondo e non in base al marchio del trattore.

Applicazione:

  • Trattori con ISOBUS: Il connettore rotondo a 9 pin è solitamente posizionato nella parte posteriore, in prossimità dell'attacco del rimorchio.
  • Macchine agricole con ISOBUS: Presse, irroratrici, spandiliquame e altre macchine agricole che comunicano con il trattore tramite la linea ISOBUS.
  • Il marchio non è determinante: Il connettore e i messaggi sono standardizzati in ISO 11783 e rimangono identici tra i diversi costruttori.
💡
Informazione utile: Identificherete il connettore ISOBUS rotondo dalla ghiera metallica con anello zigrinato e dal supporto nero con nove posizioni; è generalmente posizionato nella parte posteriore del trattore, in prossimità dell'attacco del rimorchio. Se sulla vostra macchina è presente un connettore proprietario del marchio, avrete bisogno del cavo di quel marchio. Verificate quindi quale connettore è presente sulla vostra macchina prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC550) | Cavo diagnostico ISOBUS a 9 pin | Veicolo agricolo

Specifiche tecniche

Specifica Descrizione
Marca Jaltest (Cojali)
Numero di riferimento JDC550
Tipologia Cavo diagnostico (cavo diagnostico ISOBUS)
Applicazione Trattori e macchine agricole con connettore ISOBUS a 9 pin
Lunghezza 230 cm
Interfaccia Jaltest Link V8.1 e V9
Connettore lato macchina ISOBUS a 9 pin (rotondo, ghiera metallica, ISO 11783)
Connettore lato interfaccia Collegamento a baionetta rotondo verso il cavo diagnostico Jaltest
Alimentazione Due pinze di batteria, rossa per il positivo e nera per il negativo
Unità di controllo Unità ISOBUS del trattore e della macchina agricola
Segmento Macchina agricola
Modulo Jaltest Jaltest AGV (veicoli agricoli)
