Jaltest  |  SKU: JDC560A9

Jaltest (JDC560A9) | Cavo adattatore Hitachi da 6 pin OBD a OBD2 da 16 pin | Motore a combustione interna

€138,95 incl.
€114,83 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

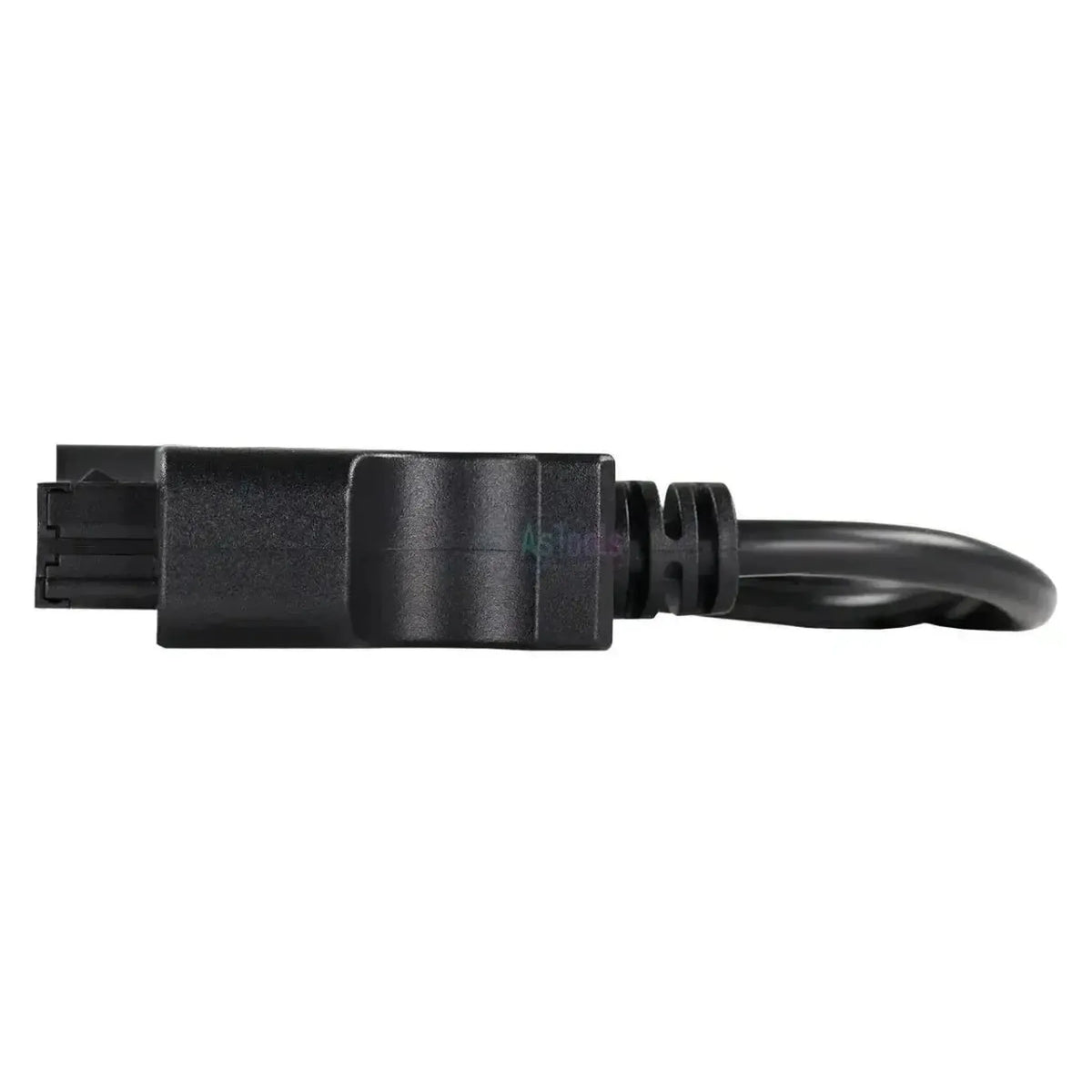

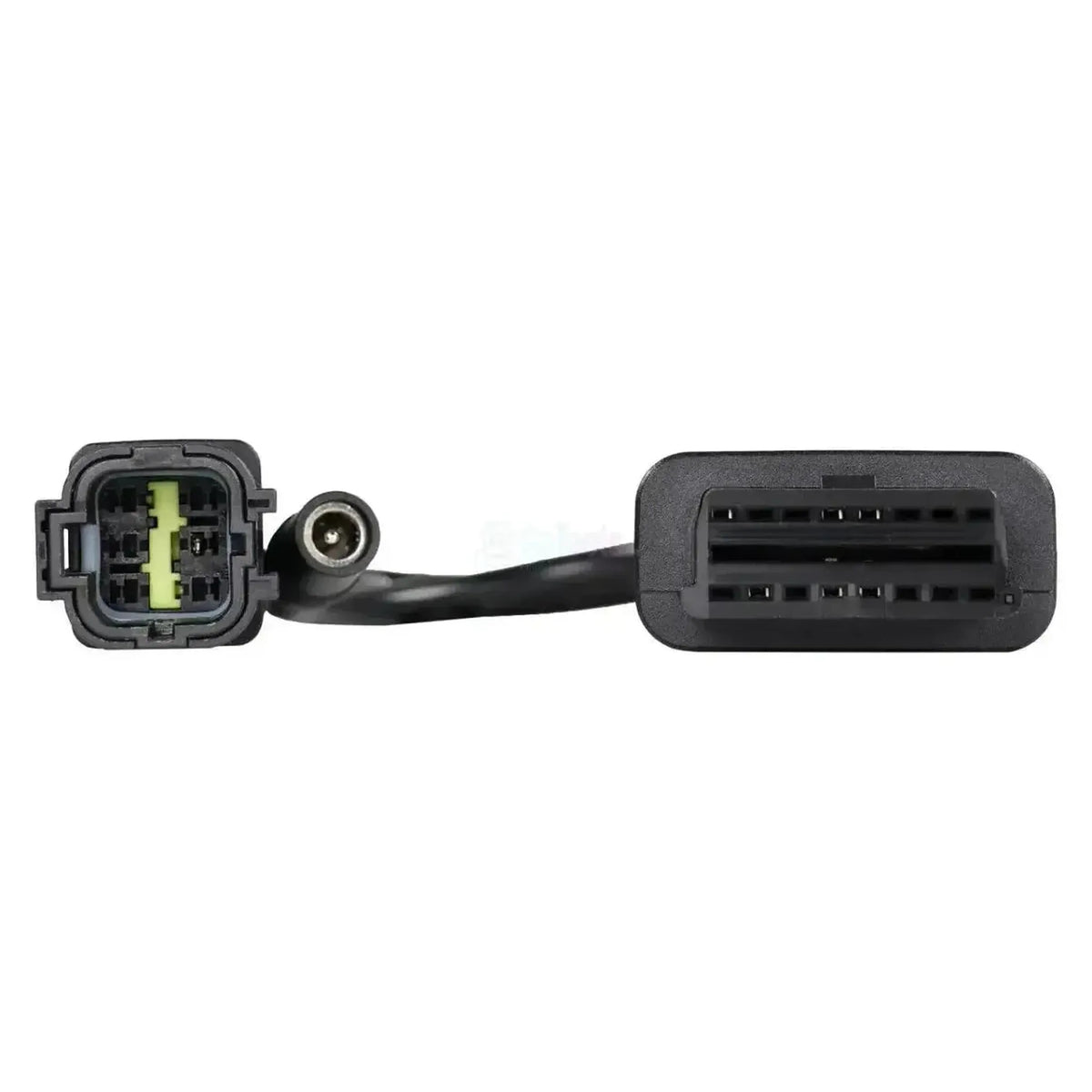

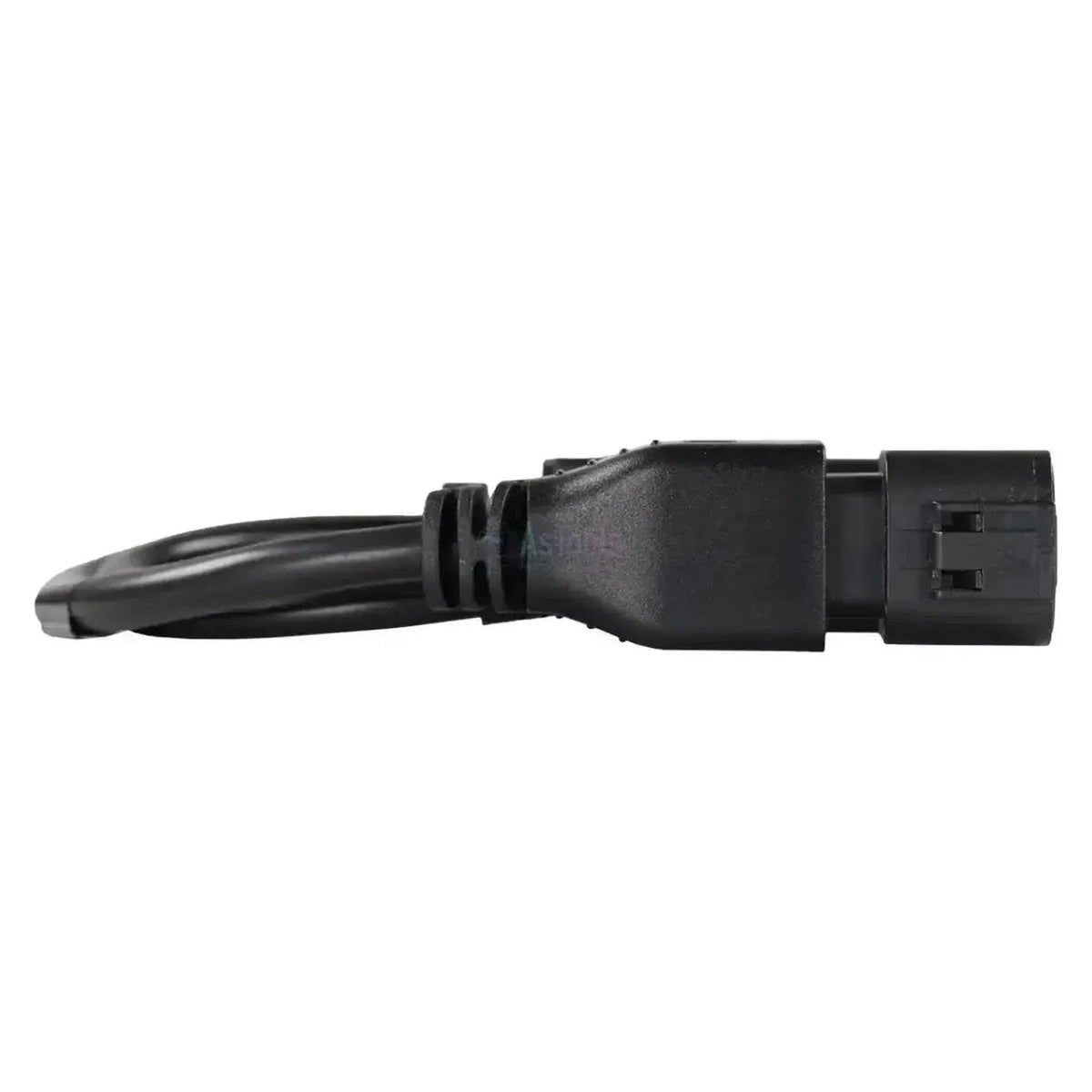

La Jaltest JDC560A9 è il cavo diagnostico per Hitachi con motori Isuzu, a 6 pin. Collega il connettore motore a 6 pin del cablaggio motore a un connettore OBD2 standard a 16 pin. Lato macchina è presente un connettore rettangolare completamente nero con linguette di bloccaggio e un bordo di tenuta profondo; lato interfaccia un bus OBD2 nero con il simbolo OBD.

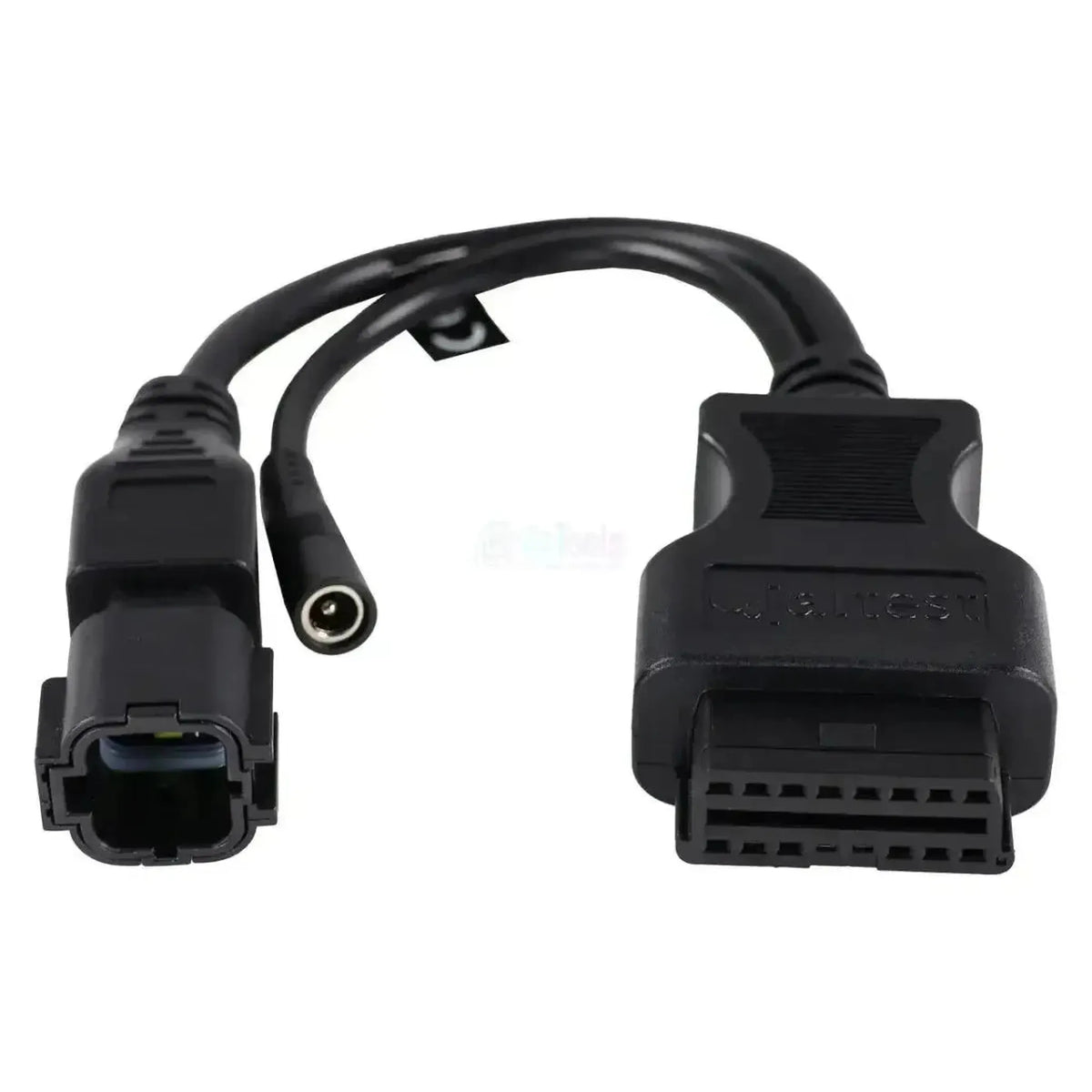

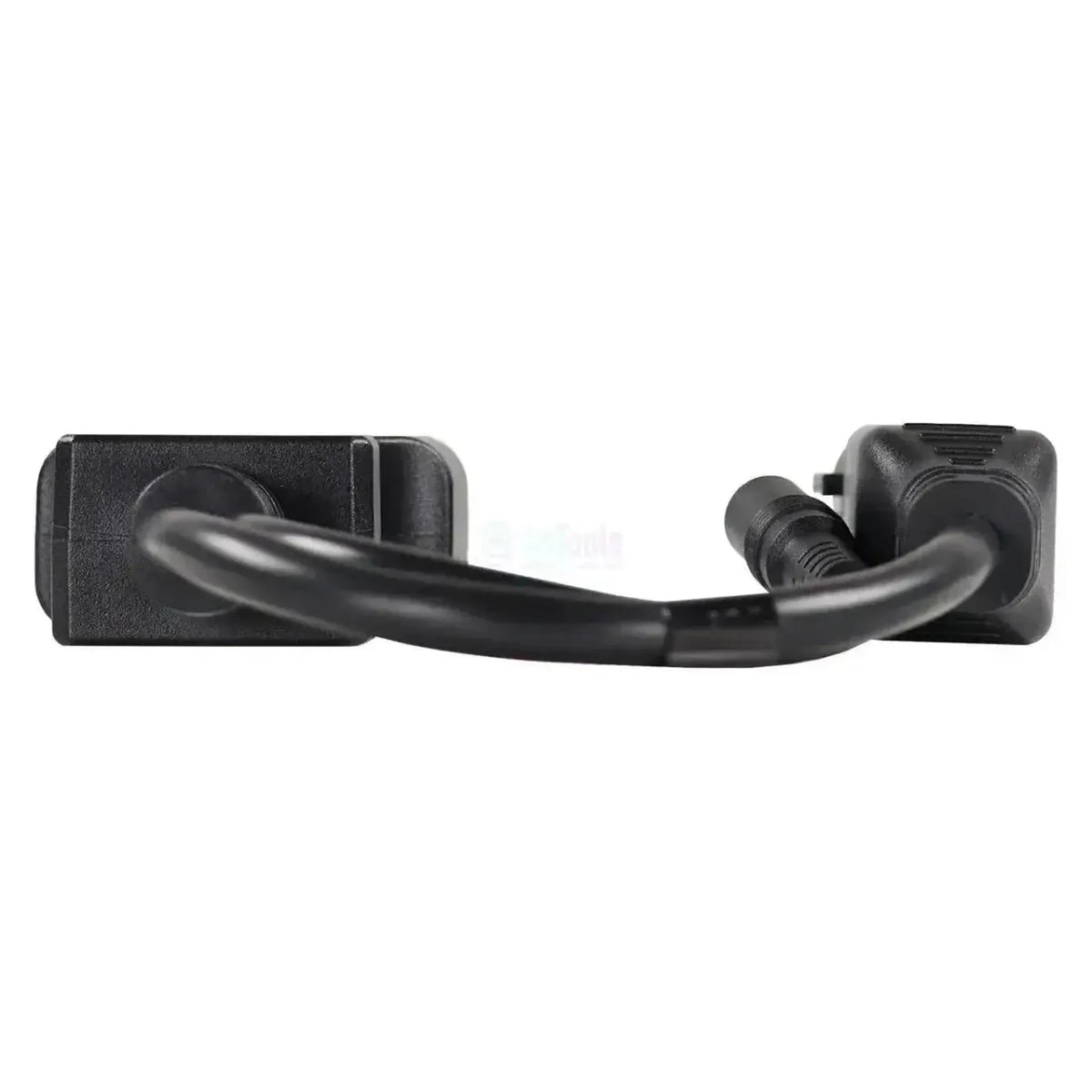

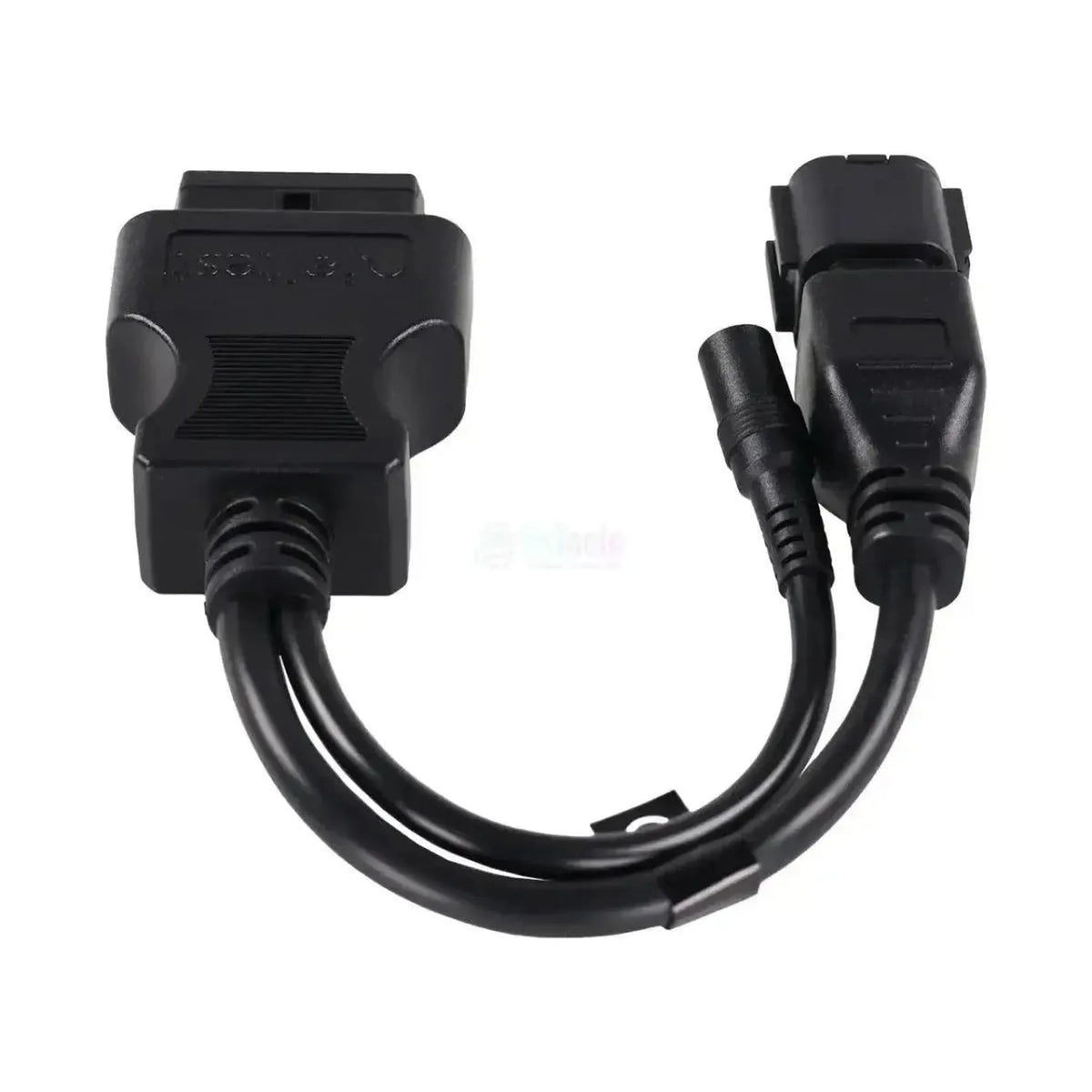

Il cavo misura 30 cm ed è progettato per il Jaltest Link V9. A metà percorso un cavo più sottile si dirama verso una presa di alimentazione DC. Una volta stabilita la connessione, il software Jaltest accede alla gestione motore 4HK1 e 4JJ1 nelle versioni K-Line e CAN, alla ECM dei motori più pesanti e alla gestione AdBlue/DEF. Il cavo rientra in Jaltest OHW.

VANTAGGI

✔Va direttamente alla centralina motore Isuzu delle macchine Zaxis, anche quando la diagnosi della macchina in cabina non restituisce nulla.
✔Supporta la versione K-Line della centralina motore 4HK1/4JJ1, come quella presente sulla generazione -3.
✔Oltre ai codici di errore, anche valori di misura e dati ECU della centralina motore.
✔Con 30 cm, abbastanza corto da restare appeso al connettore motore.

PUNTI DA CONSIDERARE

✕Solo per il connettore nero a 6 pin; un connettore grigio con guarnizione verde richiede il JDC561A9 a 8 pin.
✕Sulle generazioni Zaxis più recenti la diagnosi motore avviene tramite CAN invece che K-Line, e si aggiunge la gestione AdBlue/DEF.
✕Il computer di macchina MC, il gateway ICF e il display MON non sono raggiungibili tramite questo connettore; per questi è previsto il JDC535A sulla presa diagnostica in cabina.
✕Il cavo di alimentazione separato con connettore ad angolo retto, visibile nella foto del prodotto accanto alla derivazione DC, non fa parte di questo articolo.

Applicazioni e funzionalità

Il cavo è destinato alle officine che leggono direttamente dal lato motore la gestione motore Isuzu delle macchine Hitachi. Quale versione è presente dipende dal motore e dalla generazione della Zaxis.

Centraline accessibili

  • 4HK1 e 4JJ1 (K-Line): gestione common rail del motore Isuzu.
  • 4HK1 e 4JJ1 (CAN): stessa gestione, versione CAN.
  • ECM: gestione motore dei motori Isuzu più pesanti.
  • AdBlue/DEF Isuzu: post-trattamento dei gas di scarico.

Cosa è possibile fare

  • Codici di errore: lettura e cancellazione per centralina.
  • Valori misurati: visualizzazione in valori numerici e grafico.
  • Manutenzione: gestione degli intervalli, con rapporto di assistenza.
  • Funzioni aggiuntive: quelle che Jaltest offre per sistema.

Come si utilizza

  1. Individuare il connettore: cercare il connettore nero a 6 pin nel cablaggio motore.
  2. Collegamento: inserire il JDC560A9 nel connettore motore.
  3. Collegare il Link: collegare il lato OBD2 al Jaltest Link V9.
  4. Accensione: accendere il contatto.
  5. Lettura: selezionare Hitachi e il motore Isuzu in Jaltest OHW.

Macchine e motori compatibili

Decisivo è il connettore, non il modello. Questo cavo è destinato al connettore motore a 6 pin dei motori diesel Isuzu che Hitachi monta sulle sue escavatori e pale gommate. Quale delle due versioni è presente nel cablaggio motore si riconosce dal colore del connettore: il nero appartiene a questo cavo, il grigio con guarnizione verde al JDC561A9.

Hitachi, serie motori Isuzu:

  • Isuzu 4HK1 (in Zaxis ZX200-3 t/m ZX200-6): 2007 - 2021
  • Isuzu 4JJ1 (in Zaxis ZX100/ZX200-serie): 2007 - 2021
  • Isuzu 6WG1 (in Zaxis ZX500/ZX800-serie): 2007 - ad oggi
  • Isuzu 6HK1 (in Zaxis ZX330-3, ZX350-3, ZX400-3): Anno di costruzione non determinante
  • Isuzu 6UZ1 (in Zaxis ZX450/ZX470-serie): Anno di costruzione non determinante
💡
Utile sapere: il connettore motore si trova vicino al motore, nel cablaggio motore, e non nella presa diagnostica in cabina. Un connettore nero indica la versione a 6 pin, un connettore grigio con guarnizione verde la versione a 8 pin, e un contatto color crema in un cappuccio nero la diagnosi macchina in cabina (il JDC535A). Verifichi prima quale connettore è presente sulla sua macchina, prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC560A9) | Cavo adattatore Hitachi 6-pin OBD - 16-pin OBD2 | Motore a combustione interna

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • OHW macchine edili e movimento

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 6 pin
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
Da 30 a 30 cm

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione

Utilizzo

Numero di riferimento
JDC560A9
Centraline
4HK1 e 4JJ1 e ECM, AdBlue/DEF
Necessario per l'uso
Jaltest Link V9 con Jaltest OHW

Altre specifiche

Applicazione
Motori diesel Isuzu nelle macchine Hitachi Zaxis
