Jaltest  |  SKU: JDC561A9

Jaltest (JDC561A9) | Cavo adattatore Hitachi da 8 pin OBD a 16 pin OBD2 | Motore a combustione interna

€71,95 incl.
€59,46 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

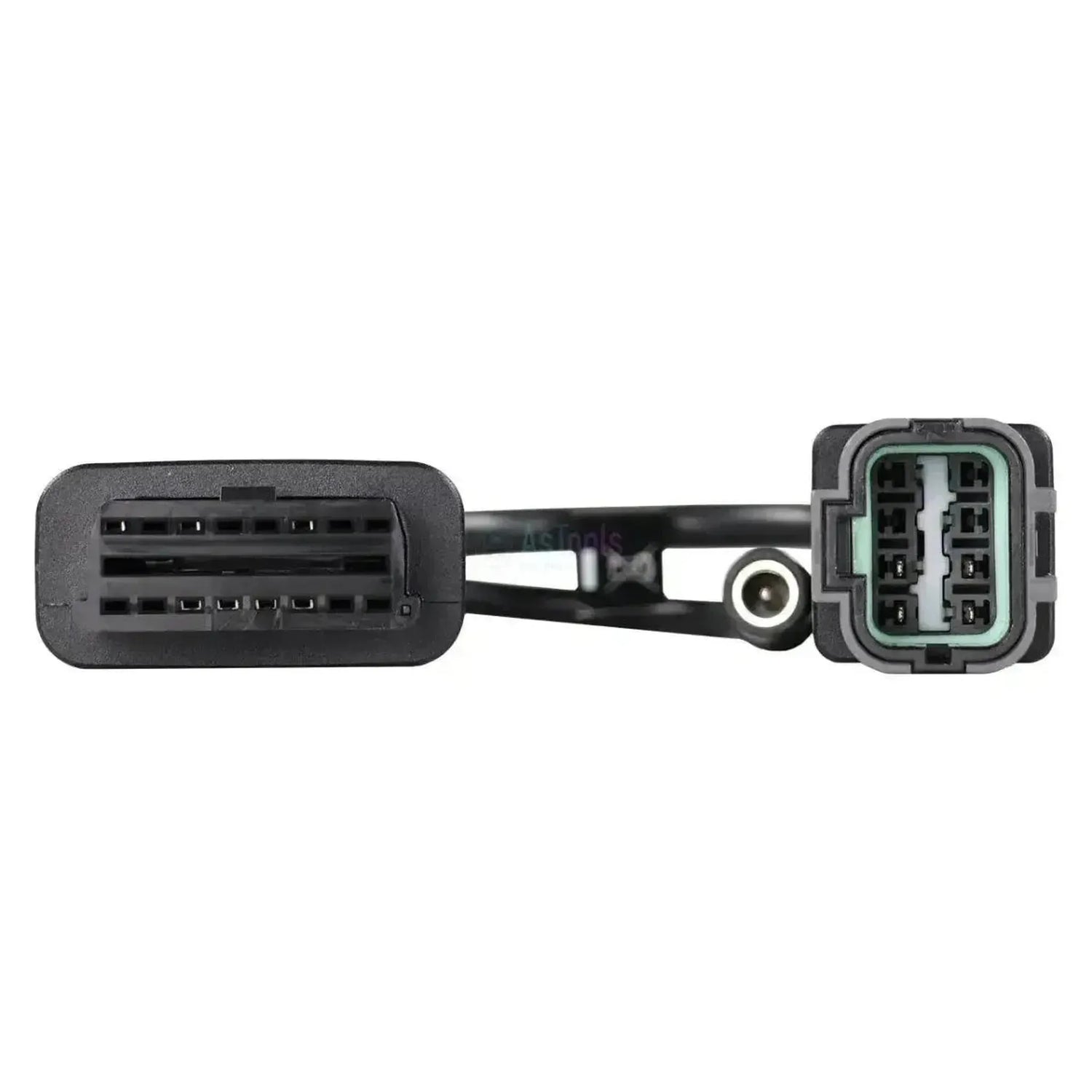

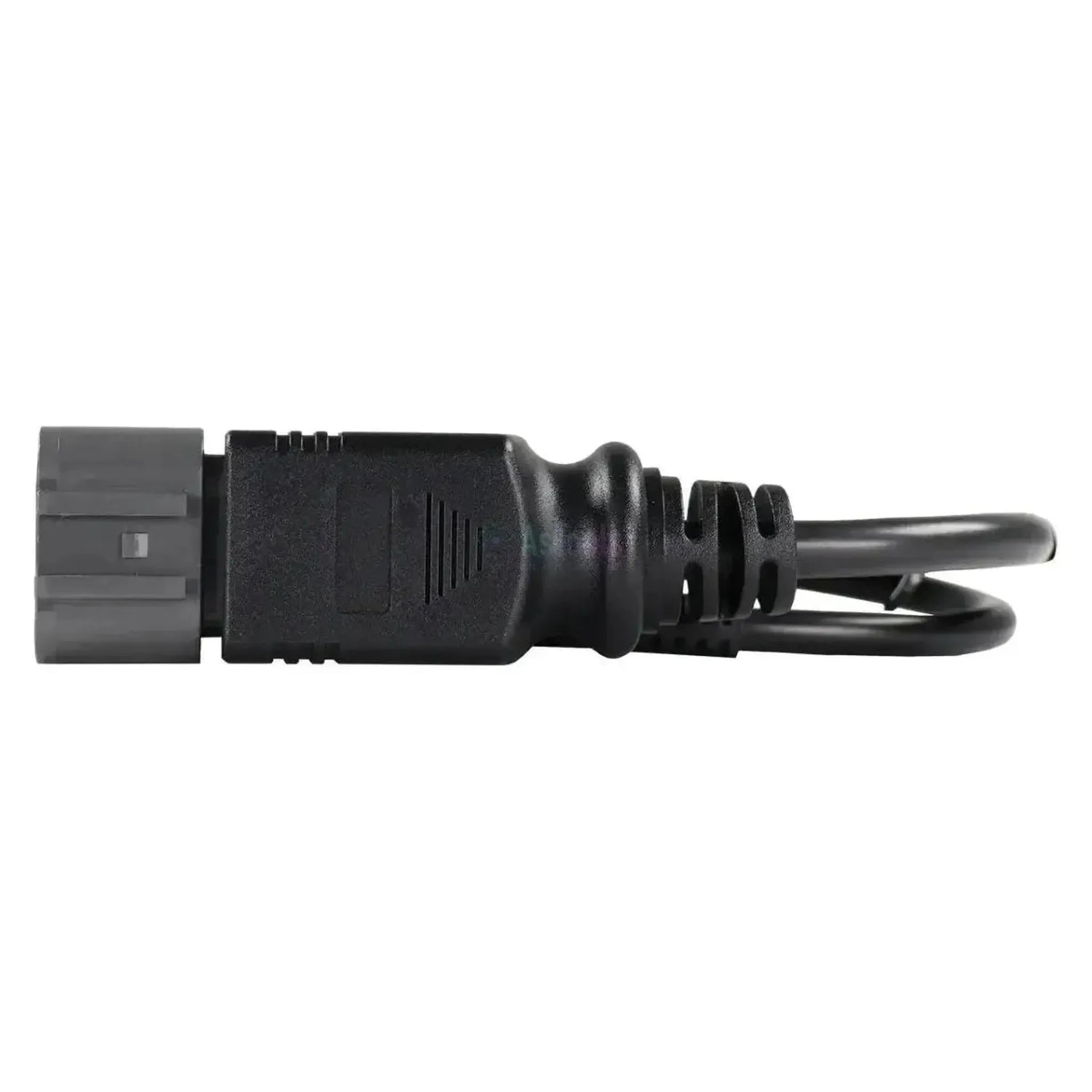

Jaltest JDC561A9 è il cavo diagnostico per Hitachi con motori Isuzu, 8 pin. Converte il connettore motore a 8 pin presente nel cablaggio motore nel connettore standard OBD2 a 16 pin. Dal lato macchina si trova un cappuccio connettore grigio e quadrato con un anello di tenuta verde nell'apertura, un passacavo in gomma sul cavo e un sovrastampato nero dietro di esso.

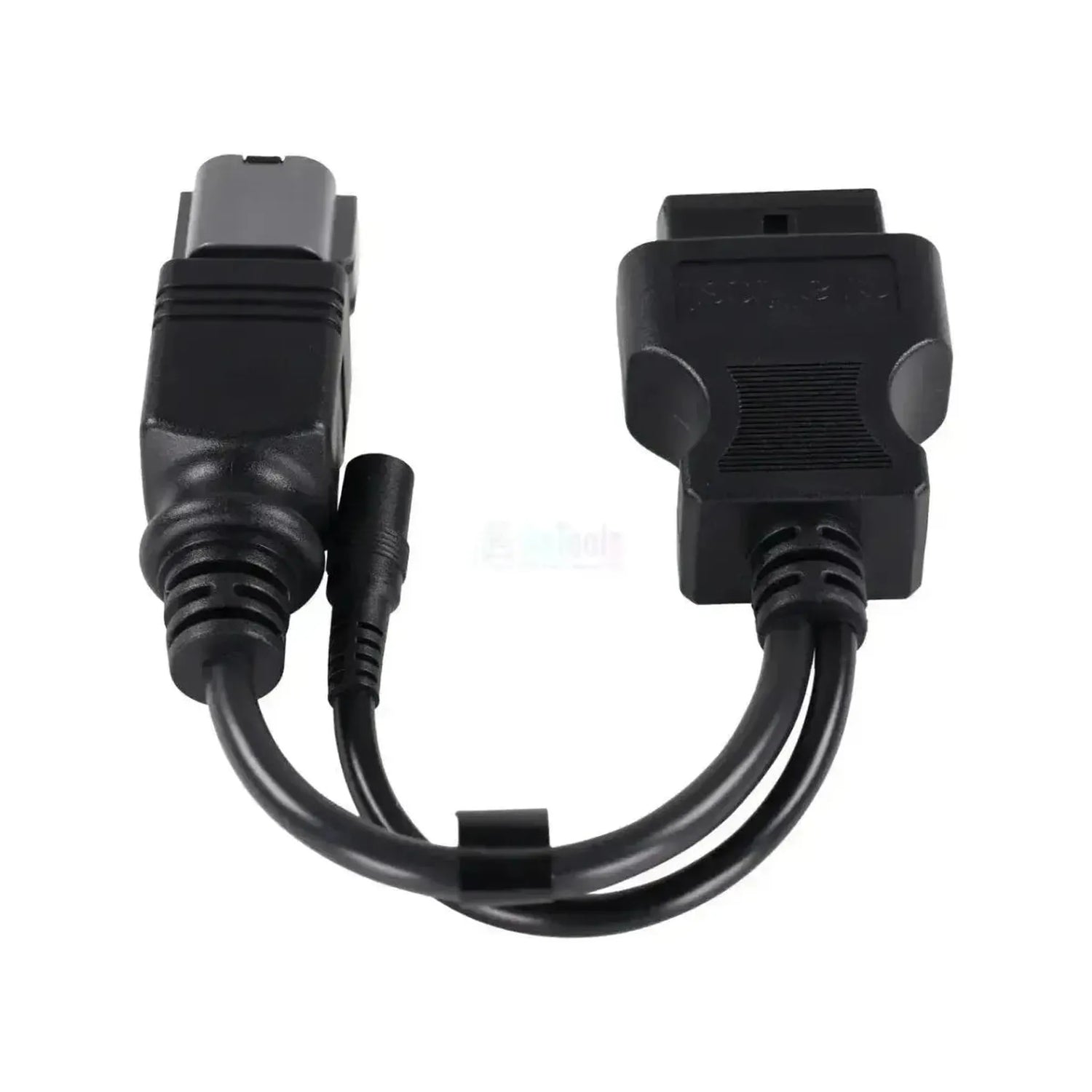

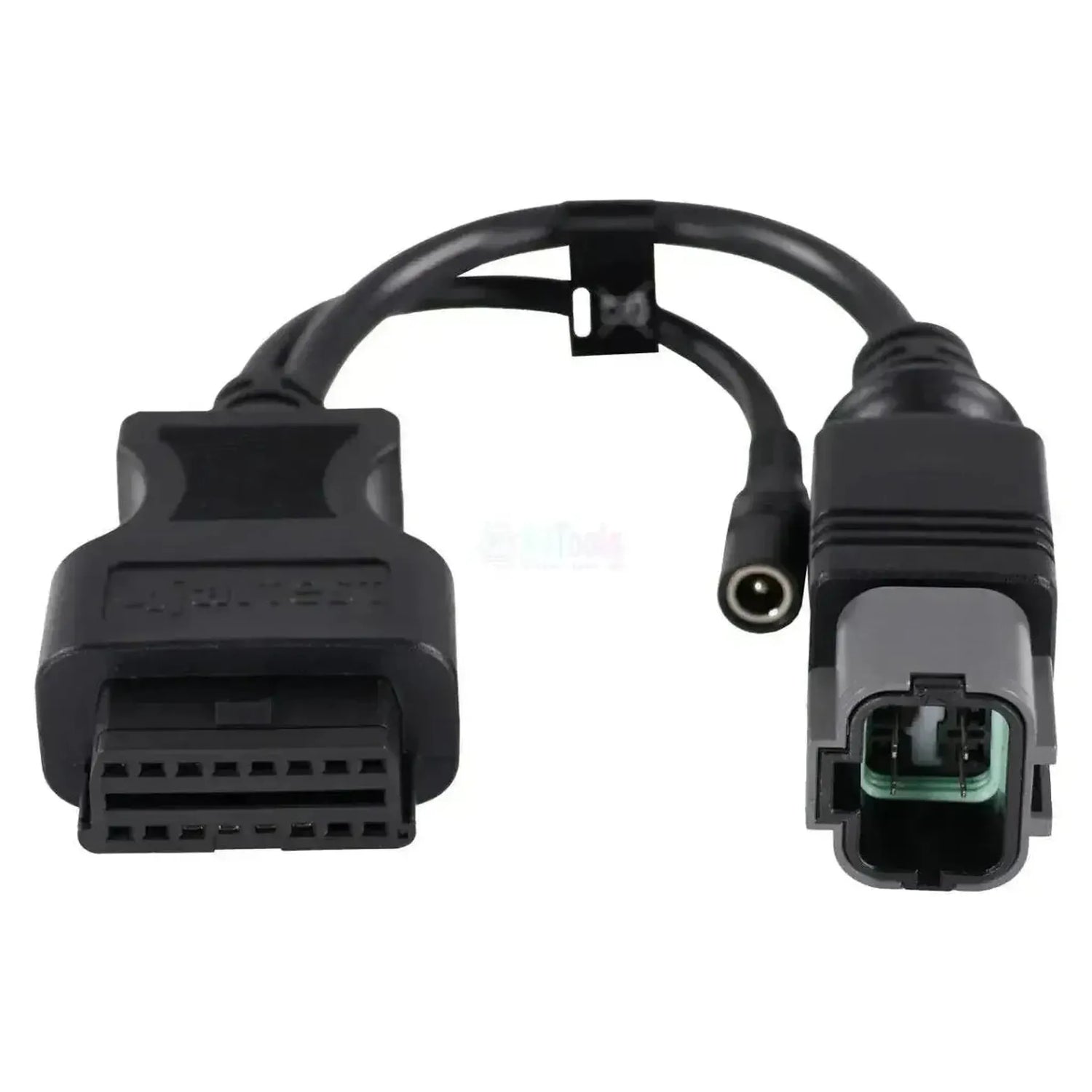

Il cavo misura 30 cm ed è progettato per il Jaltest Link V9. A metà percorso un cavo più sottile si dirama verso una presa di alimentazione DC. Una volta stabilita la connessione, il software Jaltest accede alla gestione motore 4HK1 e 4JJ1 nelle versioni K-Line e CAN, alla ECM dei motori più pesanti e alla gestione AdBlue/DEF. Il cavo rientra in Jaltest OHW.

PUNTI DI FORZA

✔Si collega al cablaggio motore a 8 pin dei motori Isuzu, la versione che il cavo a 6 pin non supporta.
✔Accede direttamente alla gestione motore 4HK1 e 4JJ1 dal lato motore.
✔Adatto anche alle macchine in cui la diagnosi motore avviene tramite CAN invece che K-Line.
✔Dal cappuccio grigio con guarnizione verde si riconosce a colpo d'occhio che si ha in mano la versione a 8 pin.

PUNTI DA CONSIDERARE

✕Solo per il connettore motore a 8 pin; le macchine con il cappuccio a 6 pin interamente nero richiedono il JDC560A9.
✕La gestione AdBlue/DEF è presente solo sulle macchine con post-trattamento dei gas di scarico, come le generazioni più recenti della Zaxis.
✕I sistemi della macchina (computer di macchina MC, gateway ICF e display MON) si raggiungono tramite la presa diagnostica in cabina, non tramite questo connettore motore.
✕Il cavo di alimentazione separato con connettore ad angolo retto, visibile nella foto del prodotto accanto alla derivazione DC, non fa parte di questo articolo.

Applicazioni e funzionalità

Il cavo è destinato alle officine che leggono direttamente dal lato motore la gestione motore Isuzu delle macchine Hitachi. Quale versione è presente dipende dal motore e dalla generazione della Zaxis.

Centraline accessibili

  • 4HK1 e 4JJ1 (K-Line): gestione common rail del motore Isuzu.
  • 4HK1 e 4JJ1 (CAN): stessa gestione, versione CAN.
  • ECM: gestione motore dei motori Isuzu più pesanti.
  • AdBlue/DEF Isuzu: post-trattamento dei gas di scarico.

Cosa è possibile fare

  • Codici di errore: lettura e cancellazione per centralina.
  • Valori misurati: visualizzazione in valori numerici e grafico.
  • Manutenzione: gestione degli intervalli, con rapporto di assistenza.
  • Funzioni aggiuntive: quelle che Jaltest offre per sistema.

Come si utilizza

  1. Individuare il connettore: cercare il cappuccio grigio a 8 pin nel cablaggio motore.
  2. Collegamento: inserire il JDC561A9 nel connettore motore.
  3. Collegare il Link: collegare il lato OBD2 al Jaltest Link V9.
  4. Accensione: accendere il contatto.
  5. Lettura: selezionare Hitachi e il motore Isuzu in Jaltest OHW.

Macchine e motori compatibili

Conta il connettore, non il modello. Questo cavo si adatta a ogni macchina Hitachi il cui motore Isuzu ha il connettore a 8 pin nel cablaggio motore. Le serie motore elencate di seguito sono coperte da Jaltest OHW; la versione si riconosce dal cappuccio: grigio con guarnizione verde corrisponde a questo cavo, interamente nero al JDC560A9.

Hitachi, serie motori Isuzu:

  • Isuzu 4HK1 (in Zaxis ZX200-3 t/m ZX200-6): 2007 - 2021
  • Isuzu 4JJ1 (in Zaxis ZX100/ZX200-serie): 2007 - 2021
  • Isuzu 6WG1 (in Zaxis ZX500/ZX800-serie): 2007 - ad oggi
  • Isuzu 6HK1 (in Zaxis ZX330-3, ZX350-3, ZX400-3): Anno di costruzione non determinante
  • Isuzu 6UZ1 (in Zaxis ZX450/ZX470-serie): Anno di costruzione non determinante
💡
Buono a sapersi: il connettore motore si trova sul motore, nel cablaggio motore, e non nella presa diagnostica in cabina. Un cappuccio grigio con guarnizione verde indica la versione a 8 pin, un cappuccio interamente nero la versione a 6 pin. Prima di ordinare, verifichi quale connettore è presente sulla sua macchina.

Contenuto della confezione

  • 1x Jaltest (JDC561A9) | Cavo adattatore Hitachi da 8 pin OBD a 16 pin OBD2 | Motore a combustione interna

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • OHW macchine edili e movimento

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 8 pin

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione

Utilizzo

Numero di riferimento
JDC561A9
Centraline
4HK1 e 4JJ1 e ECM, AdBlue/DEF
Necessario per l'uso
Jaltest Link V9 con Jaltest OHW

Altre specifiche

Applicazione
Motori diesel Isuzu nelle macchine Hitachi Zaxis
Lunghezza
30 cm
