Scopri prodotti simili: Cavi di Prolunga OBD per Veicoli e Adattatori, Jaltest, Jaltest Cavi di Collegamento e Adattatori
Jaltest  |  SKU: JDC213E1

Jaltest (JDC213E1) | Ethernet - Cavo adattatore

€91,95 incl.
€75,99 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

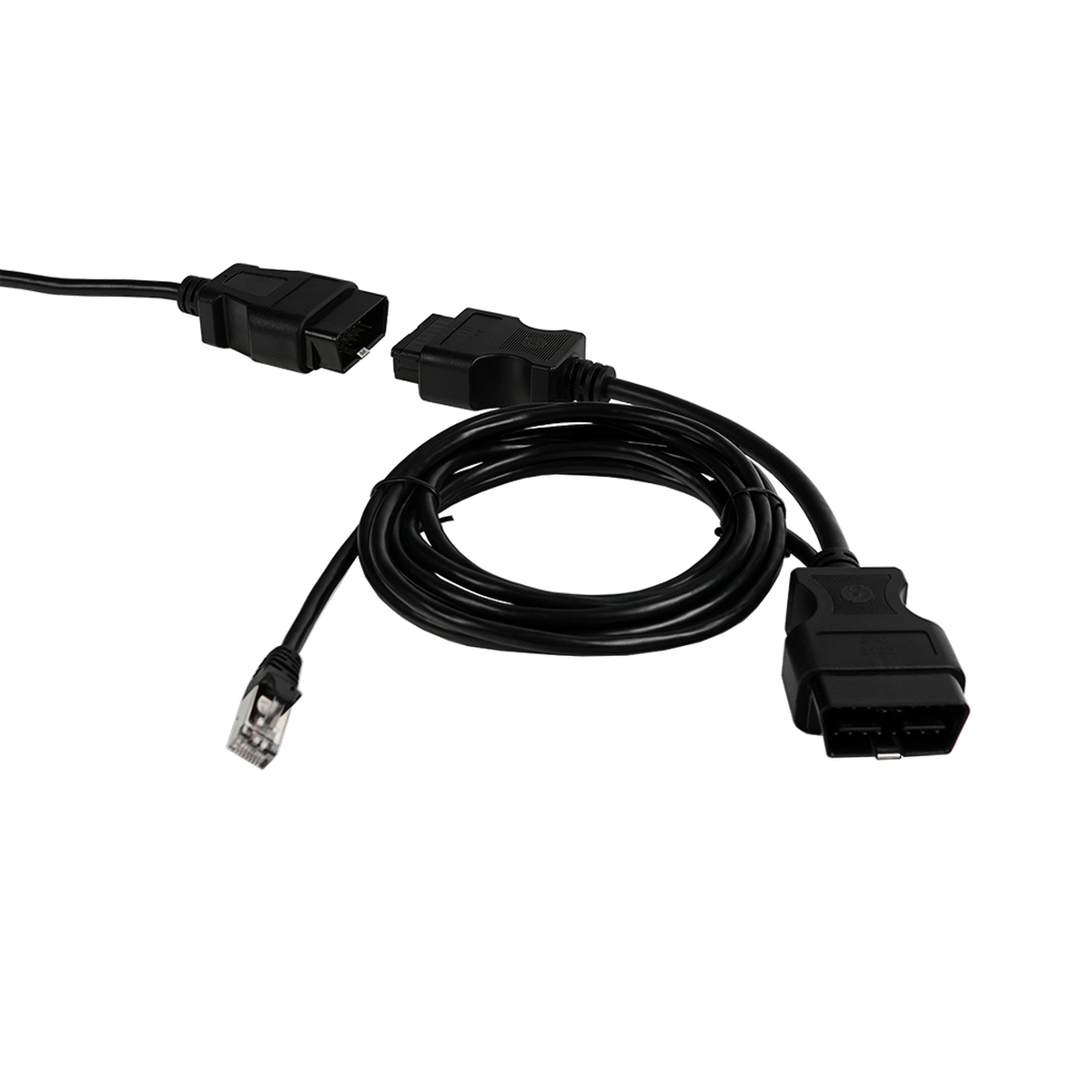

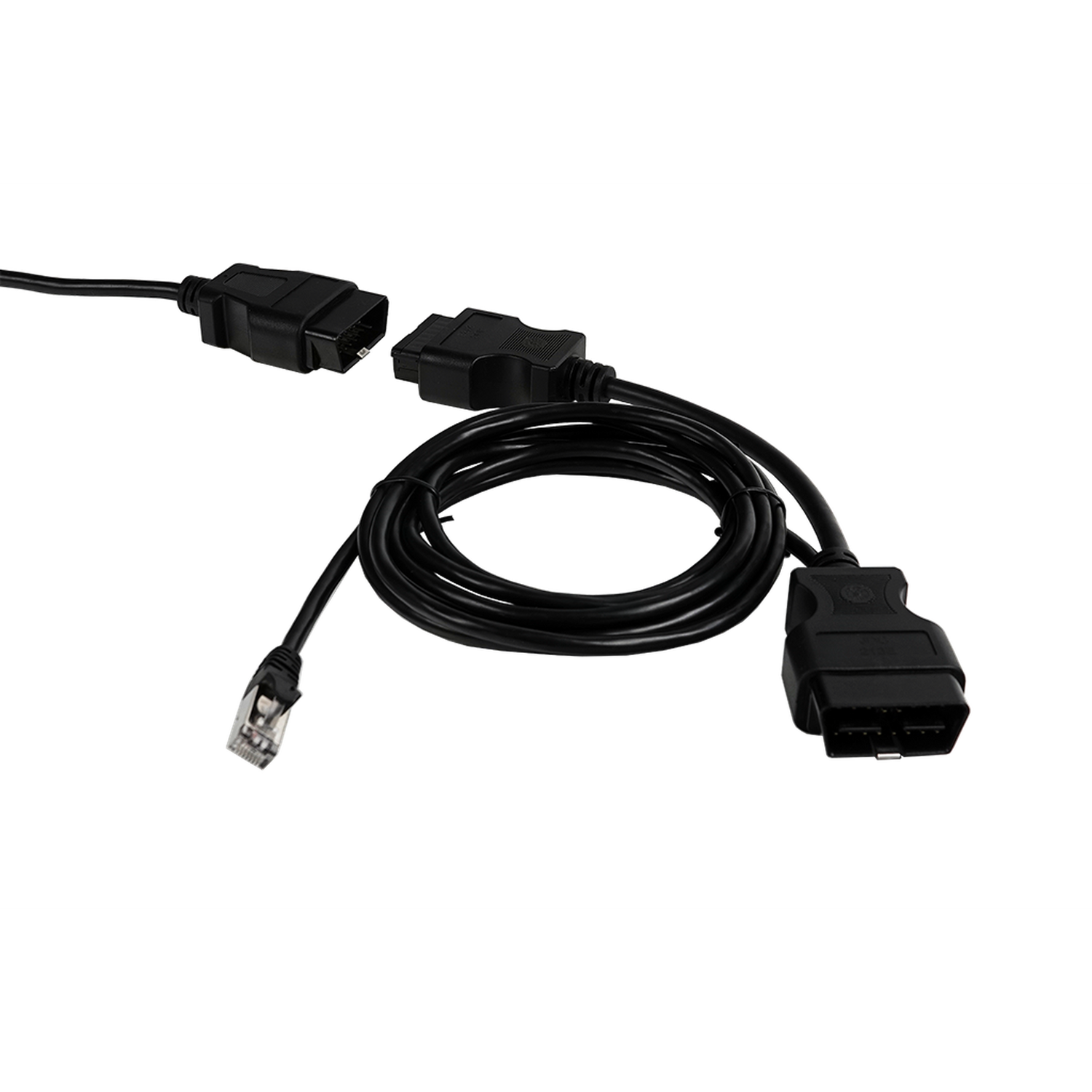

La Jaltest JDC213E1 è il cavo diagnostico Ethernet della gamma Jaltest. Si tratta di un cavo a Y con tre connettori: due connettori OBD2 a 16 pin e una presa RJ45 separata. Lei lo inserisce tra la presa diagnostica del veicolo e il Suo cavo diagnostico Jaltest; attraverso il ramo RJ45 passa la connessione Ethernet.

Il cavo è destinato ai veicoli la cui diagnosi avviene tramite Ethernet anziché tramite CAN, e appartiene a Jaltest CV e Jaltest AGV. È realizzato con una piedinatura fissa, indicata come pin assignment option 1. Se il Suo veicolo utilizza questo collegamento dipende dall'architettura di rete; ciò che può fare con le centraline raggiungibili è determinato dalla Sua licenza Jaltest.

VANTAGGI

✔Porta la connessione Ethernet all'esterno tramite una presa RJ45 separata, oltre alla normale connessione OBD2.
✔Con uscita passante: Lei mantiene disponibile il connettore OBD2 a 16 pin per il Suo cavo diagnostico.
✔Realizzato con piedinatura opzione 1, il cablaggio fisso previsto per questo riferimento.
✔Un articolo Jaltest originale con riferimento JDC213E1.

PUNTI DI ATTENZIONE

✕All'interno di CV e AGV varia da veicolo a veicolo se la diagnosi avviene tramite Ethernet; il software Jaltest indica per il veicolo quale connessione è necessaria.
✕L'indicazione opzione 1 si riferisce a una specifica piedinatura; quali pin siano, non è riportato nella documentazione.
✕Non è un sostituto del normale cavo diagnostico: per la diagnosi CAN tramite il connettore OBD2 a 16 pin utilizza il JDC213.9.
✕Richiede un Jaltest Link con una licenza CV o AGV valida; il cavo di per sé non aggiunge copertura.

Applicazioni e funzionalità

Questo cavo realizza il collegamento fisico tra il veicolo e la Sua apparecchiatura diagnostica, dove la comunicazione avviene tramite Ethernet. Il ramo OBD2 rimane disponibile per il normale cavo diagnostico; il ramo RJ45 gestisce il traffico di rete.

Cosa collega il cavo

  • OBD2 lato veicolo: Sulla presa diagnostica.
  • OBD2 cavo diagnostico: Verso il Suo cavo diagnostico Jaltest.
  • RJ45: La connessione Ethernet.
  • Piedinatura: Opzione 1, cablaggio fisso.

Cosa potete fare

  • Diagnosi Ethernet: Dove CAN non stabilisce la connessione.
  • Uscita passante: OBD2 resta disponibile.
  • Integrazione del set di cavi: Oltre al JDC213.9 per CAN.

Come si usa

  1. Consultazione software: Verifichi in Jaltest se il veicolo richiede Ethernet.
  2. Lato veicolo: Inserisca il cavo nella presa diagnostica.
  3. Cavo diagnostico: Colleghi il Suo cavo diagnostico Jaltest al ramo OBD2.
  4. Rete: Colleghi il ramo RJ45.
  5. Lettura: Selezioni marca e modello in Jaltest.

Veicoli e applicazioni compatibili

Determinante è l'architettura di rete del veicolo, non la marca. Il cavo serve dove la diagnosi avviene tramite Ethernet anziché tramite CAN. Questo varia per marca e per anno di costruzione; il software Jaltest indica per il veicolo quale connessione è necessaria.

Moduli Jaltest:

  • Jaltest CV: Veicoli commerciali.
  • Jaltest AGV: Veicoli agricoli.
💡
Utile sapere: Quali veicoli eseguano la diagnosi tramite Ethernet varia per marca e anno di costruzione. Riconosce la JDC213E1 dalla forma a Y con due connettori OBD2 e un connettore RJ45. Verifichi prima con il Suo software Jaltest se il veicolo richiede questo cavo, prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC213E1) | Ethernet - Cavo adattatore

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • CV veicoli commerciali
  • AGV agricoltura
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Veicolo agricolo

Collegamenti

Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 16 pin

Utilizzo

Numero di riferimento
JDC213E1
Necessario per l'uso
Jaltest Link e una licenza valida per Jaltest CV o AGV

Altre specifiche

Tipo
Cavo diagnostico Ethernet
Esecuzione
Cavo a Y con tre connettori, piedinatura opzione 1
Applicazione
Veicoli la cui diagnosi avviene tramite Ethernet
Lato veicolo
OBD2 16 pin
Connessione di rete
RJ45
Segmento
Veicolo commerciale e veicolo agricolo
Controparte CAN
JDC213.9 (cavo diagnostico OBD2 a 16 pin)
