Jaltest  |  SKU: JDC571.9

Jaltest (JDC571.9) | Cavo adattatore Linde da 7+7 pin OBD a 26 pin DB26 | Sollevatori e attrezzature di sollevamento

€156,95 incl.
€129,71 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

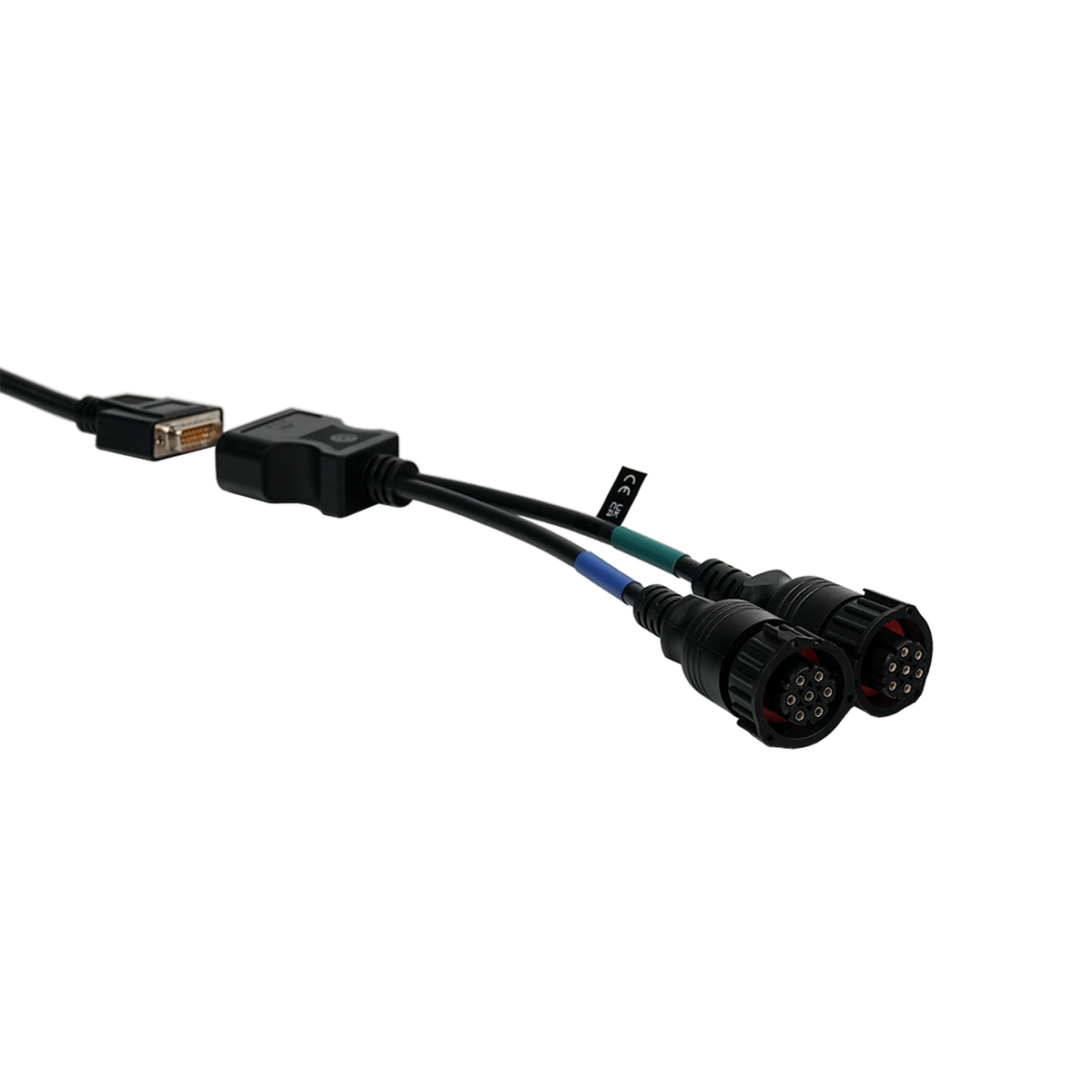

La Jaltest JDC571.9 è il cavo diagnostico per carrelli Linde con doppio connettore tondo. Dopo il connettore DB26 a 26 pin, il cavo si divide in due rami, che terminano entrambi con un connettore tondo a 7 pin con ghiera zigrinata nera e guarnizione rossa. Un ramo presenta un anello di identificazione blu, l'altro uno verde, così da poterli distinguere al momento del collegamento.

Il connettore DB26 si collega direttamente al cavo principale dell'interfaccia, senza adattatore a 16 pin. Con il cavo collegato, il software Jaltest raggiunge i moduli Linde LHC per l'idraulica, LTC per la trasmissione e LDC per il display, e, a seconda della trazione, le centraline motore delle versioni diesel, gas e benzina oppure il modulo di potenza LAC dei carrelli elettrici. Poiché entrambi i connettori confluiscono in un unico cavo, non è necessario scambiarli. Il cavo rientra in Jaltest MHE.

VANTAGGI

✔Entrambi i connettori a 7 pin in un solo cavo, riconoscibili dall'anello di identificazione blu e verde, così non è necessario scambiarli.
✔Si collega direttamente al cavo principale dell'interfaccia tramite il DB26 a 26 pin; non è necessario un cavo diagnostico a 16 pin intermedio.
✔Accede ai moduli Linde LHC (idraulica), LTC (trasmissione) e LDC (display).
✔Comprende anche le centraline motore dei carrelli diesel, da EDC 15 VM a EDC 17 CP20.

PUNTI DA CONSIDERARE

✕Per questo riferimento non è disponibile un elenco pubblico dei modelli; fare riferimento al doppio connettore tondo presente sul carrello.
✕I carrelli Linde elettrici non hanno una centralina motore; con questi si lavora con altri moduli, come il modulo di potenza LAC.
✕Solo per la versione con doppio connettore a 7 pin; per un singolo connettore tondo a 7 pin il cavo corretto è la JDC552A, e per il connettore rettangolare a 4 pin la JDC554A.
✕Il lato interfaccia è un DB26 a 26 pin, non OBD2 a 16 pin; questo connettore non è compatibile con cavi OBD2.

Applicazioni e funzionalità

Il cavo è destinato alle officine che effettuano la manutenzione di carrelli elevatori e carrelli di magazzino Linde. I sistemi presenti variano in base a serie e trazione; le unità sottostanti provengono dalla copertura Jaltest MHE per Linde.

Centraline accessibili

  • LHC (CAN): Idraulica, funzioni di sollevamento e inclinazione.
  • LTC (CAN): Controllo della trasmissione.
  • LDC (CAN): Quadro strumenti.
  • LAC: Modulo di potenza, carrelli elettrici.
  • EDC 15 VM, 16 U31, 17 CP20: Centralina motore diesel.
  • GCP, EControls ECM 4G: Motore dei carrelli a gas e benzina.
  • LPF (CAN): Post-trattamento dei gas di scarico.

Cosa potete fare

  • Codici di errore: Lettura e cancellazione per centralina.
  • Valori misurati: Visualizzazione in valori numerici e grafico.
  • Manutenzione: Gestione degli intervalli, con rapporto.
  • Operazioni aggiuntive: Dove offerte da Jaltest.

Come si utilizza

  1. Verifica dei connettori: Controllare al posto di guida la presenza di due connettori tondi a 7 pin.
  2. Collegamento: Inserire i rami contrassegnati in blu e verde, ciascuno in un connettore tondo.
  3. Collegamento del link: Collegare il lato DB26 al cavo principale dell'interfaccia.
  4. Accensione: Accendere il carrello con il commutatore a chiave.
  5. Lettura: In Jaltest MHE selezionare il marchio Linde e la serie.

Veicoli e applicazioni compatibili

Determinante è il connettore, non il modello. Il cavo è compatibile con ogni carrello Linde dotato di due connettori tondi a 7 pin affiancati. Se ne è presente uno solo, oppure il connettore è rettangolare con quattro posizioni pin, serve un cavo diverso.

Linde:

  • Doppio connettore tondo a 7 pin: La versione per cui è stato realizzato questo cavo.
  • Singolo connettore tondo a 7 pin: Corrisponde alla JDC552A.
  • Connettore rettangolare a 4 pin: Corrisponde alla JDC554A.
💡
Da sapere: I due connettori tondi si trovano in cabina, al posto di guida. Si riconoscono dalla ghiera zigrinata nera e dalla guarnizione rossa. Contare il numero di connettori tondi direttamente sul carrello prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC571.9) | Linde 7+7 pin OBD - 26 pin DB26 Cavo adattatore | Carrelli elevatori e attrezzature di sollevamento

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • MHE trasporto interno
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Macchina di sollevamento

Collegamenti

Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
DB26 a 26 pin
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 7+7 pin

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore

Utilizzo

Numero di riferimento
JDC571.9

Altre specifiche

Applicazione
Carrelli elevatori Linde con doppio connettore rotondo a 7 pin
Centraline
LHC (idraulica), LTC (trasmissione), LDC (display), LAC (modulo di potenza), EDC 15 VM, EDC 16 U31 e EDC 17 CP20, GCP e EControls ECM 4G (motore), LPF (post-trattamento gas di scarico)
Necessario per l'uso
Jaltest Link con licenza per Jaltest MHE
