Jaltest  |  SKU: JDC572.9

Jaltest (JDC572.9) | Hyundai (CE series) 9-pin OBD – cavo adattatore DB26 a 26 pin | Macchine movimento terra e da cantiere

€156,95 incl.
€129,71 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

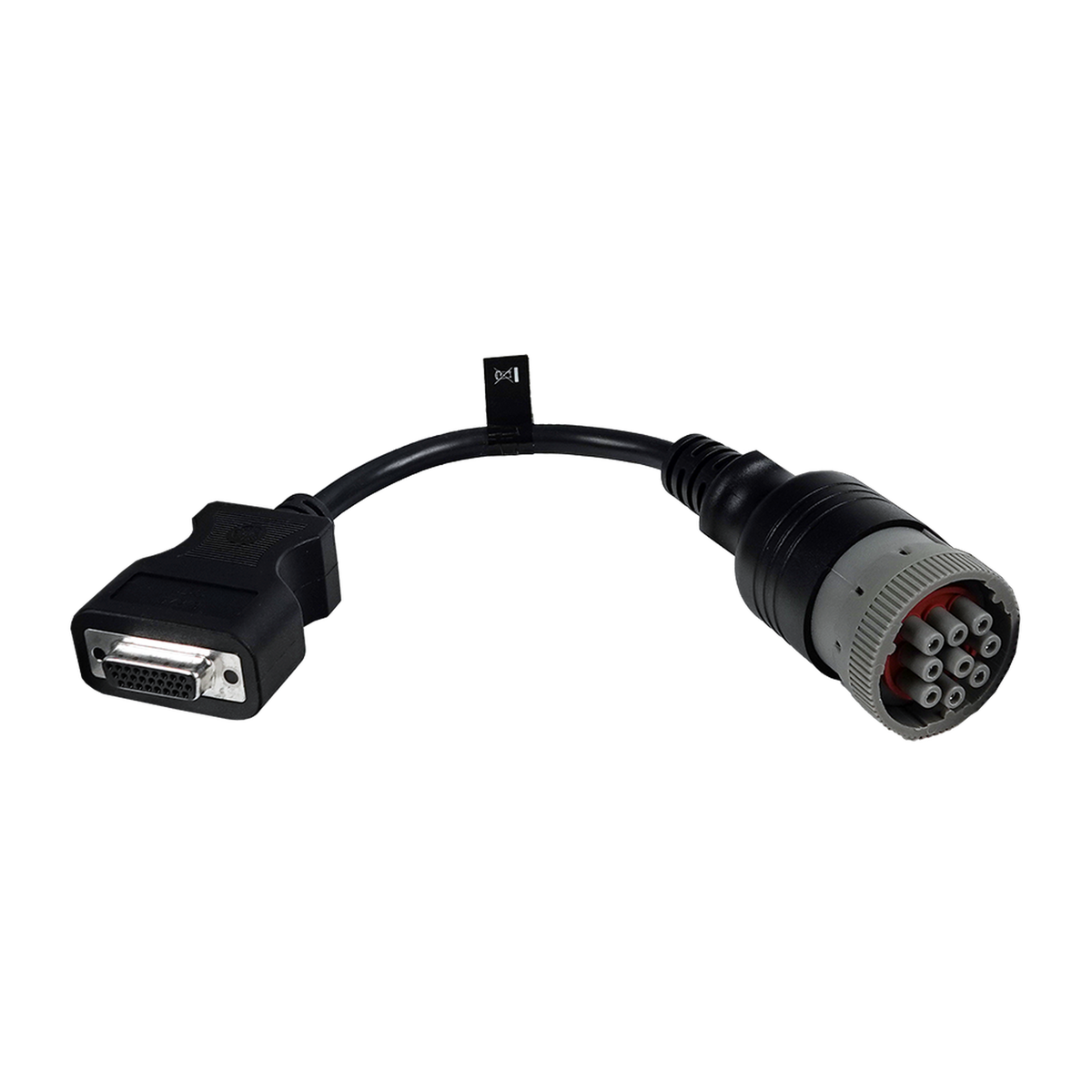

De Jaltest JDC572.9 koppelt de ronde 9-polige diagnoseaansluiting van de Hyundai CE 9-serie rechtstreeks aan de 26-polige DB26-ingang van de Jaltest Link. Aan de machinezijde zit een ronde stekker met een grijze kartelring, een rode pinhouder en negen bussen. Aan de andere zijde zit een DB26-bus met drie rijen vergulde aansluitingen in een metalen kraag, zodat er geen losse 16-pins diagnosekabel tussen hoeft.

Met de kabel aangesloten bereikt de Jaltest-software de centrale machinecomputer MCM (9 Series). Op machines met een Cummins-motor komt de ECM Cummins erbij, in een SAE J1708- en een SAE J1939-uitvoering. De kabel valt onder Jaltest OHW (Off-Highway machines).

PLUSPUNTEN

✔Sluit rechtstreeks op de DB26-ingang van de Jaltest Link aan; er hoeft geen 16-pins diagnosekabel tussen.
✔Bereikt de MCM (9 Series), de centrale machinecomputer van de Hyundai CE 9-serie.
✔Op machines met Cummins-motor staat ook de ECM Cummins in de dekking, via SAE J1708 en via SAE J1939.
✔De ronde stekker met grijze kartelring en rode pinhouder herkent u aan de machine met het oog.

AANDACHTSPUNTEN

✕Alleen voor de ronde 9-polige aansluiting van de CE 9-serie; de CE 8-serie heeft een rechthoekige 4-polige stekker, waarvoor de JDC556A bestemd is.
✕Deze kabel eindigt op een 26-polige DB26 en niet op 16-pins OBD2; op een interface zonder DB26-ingang past hij niet.
✕Niet elke CE 9-serie heeft naast de MCM ook een uitleesbare motorregeling.
✕De Cummins-motorregeling komt in een J1708- en een J1939-uitvoering voor; welke erin zit, bepaalt via welke databus de apparatuur werkt.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de graaf- en laadmachines uit de Hyundai CE 9-serie. Welke systemen aanwezig zijn, verschilt per model en uitvoering; de eenheden hieronder komen uit de Hyundai-dekking van Jaltest OHW.

Regeleenheden die u kunt benaderen

  • MCM (9 Series): Centrale machinecomputer.
  • ECM Cummins SAE J1708: Motorregeling, oudere bus.
  • ECM Cummins SAE J1939: Motorregeling, CAN-bus.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per systeem.
  • Meetwaarden: In cijfers en grafiek bekijken.
  • Onderhoud: Intervallen en servicerapport.
  • Aanvullende acties: Waar Jaltest die aanbiedt.

Zo gebruikt u hem

  1. Aansluiting zoeken: De 9-polige stekker zit in de cabine.
  2. Aansluiten: Draai de kartelring op de aansluiting vast.
  3. Link koppelen: Steek de DB26-kant in de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Hyundai, de machine en het systeem.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op Hyundai CE-machines met de ronde 9-polige diagnoseaansluiting. Het bouwjaar zegt hier weinig; de grens loopt via de modelgeneratie. Onderstaande machines voert Jaltest OHW in de dekking.

Hyundai (CE 9-serie):

  • R140LC-9: Rupsgraafmachine, ca. 2010 tot 2014.
  • R210LC-9: Rupsgraafmachine, ca. 2010 tot 2013.
  • R380LC-9: Rupsgraafmachine, ca. 2010 tot 2013.
  • R380LC-9A: Rupsgraafmachine, ca. 2013 tot 2016.
  • R140W-9: Mobiele graafmachine, ca. 2010 tot 2013.
  • HL740-9: Wiellader, ca. 2010 tot 2013.
  • HL740-9A: Wiellader, ca. 2014 tot 2018.
  • HL757-9: Wiellader, ca. 2010 tot 2013.
💡
Goed om te weten: De 9-polige aansluiting zit in de cabine en is te herkennen aan de grijze kartelring en de rode pinhouder. Zit er een rechthoekige 4-polige stekker, dan heeft u een CE 8-serie en hoort daar de JDC556A bij. Controleer aan de machine welke aansluiting erop zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC572.9) | Hyundai (CE series) 9-pins OBD - 26-pins DB26 Verloopkabel | Terrein- en Bouwmachine

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • OHW macchine edili e movimento
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Macchina edile e movimento

Collegamenti

Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
DB26 a 26 pin
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 9 pin

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione

Utilizzo

Numero di riferimento
JDC572.9
Centraline
Computer di macchina MCM, ECM Cummins SAE J1708 e SAE J1939
Necessario per l'uso
Jaltest Link con ingresso DB26 e licenza Jaltest OHW

Altre specifiche

Toepassing
Hyundai CE 9-serie graaf- en laadmachines
Regeleenheden
MCM (9 Series) machinecomputer, ECM Cummins SAE J1708 en SAE J1939 (motor)
Segment
Terrein- en Bouwmachine
Interface
Jaltest Link met 26-polige DB26-ingang
