Jaltest  |  SKU: JDC574A9

Jaltest (JDC574A9) | Crown Cavo Adattatore 6-pin OBD - 16-pin OBD2 | Apparecchiature di Sollevamento

€162,95 incl.
€134,67 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

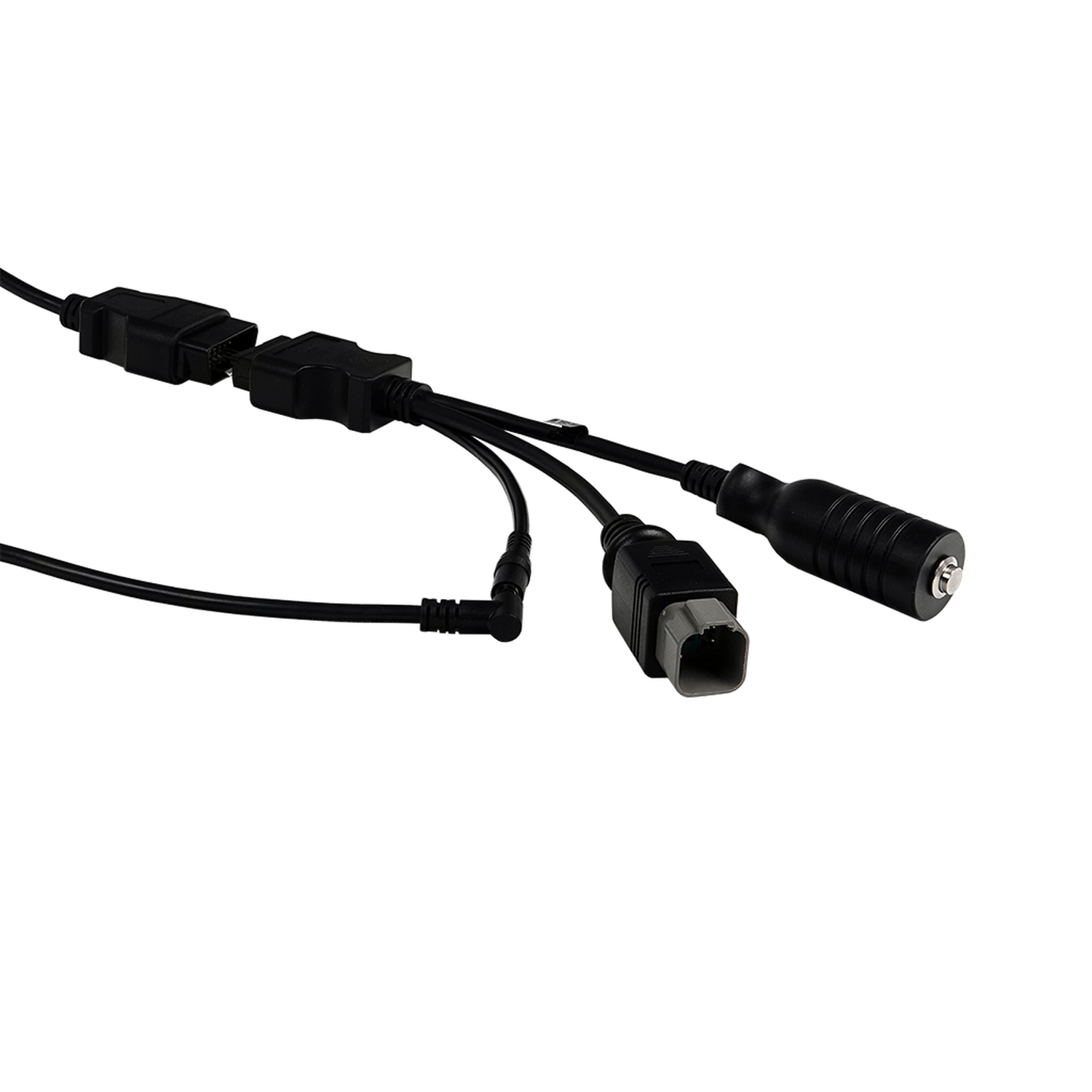

Jaltest JDC574A9 collega la connessione diagnostica a 6 pin dei carrelli elevatori e macchine di movimentazione Crown all'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. A differenza di un semplice adattatore, questo esemplare si divide dietro l'alloggiamento OBD2 in tre rami: Un connettore grigio sigillato con un porta-pin verde, una connessione circolare con un pin centrale unico e un piccolo connettore circolare. Tenete conto di questo al momento del disimballaggio: tutti e tre i rami appartengono allo stesso cavo.

Dietro il connettore sul carrello si trovano le centraline di controllo. La connessione porta il software Jaltest ai moduli di potenza Zapi TPM che regolano la trazione di marcia e sollevamento dei carrelli elettrici, sia nella versione CAN che RS232, e sulla serie CD diesel al controllo motore DL03. L'attenzione principale è rivolta ai carrelli elettrici; questi a loro volta non dispongono di controllo motore. Per i carrelli elevatori e macchine di movimentazione non è mai stato prescritto uno stecker diagnostico standardizzato, per cui questa versione rimane in uso anche su carrelli più recenti. Il cavo rientra in Jaltest MHE.

VANTAGGI

✔Raggiunge i moduli di potenza Zapi TPM dei carrelli elevatori elettrici Crown, sia nella versione CAN che RS232.
✔Pertanto utilizzabile su più generazioni: i carrelli precedenti comunicano in modalità seriale, quelli più recenti via CAN.
✔Sulla serie CD diesel anche il controllo motore DL03 (CAN).
✔Registra gli intervalli di manutenzione e i lavori eseguiti, con un rapporto di servizio.

ASPETTI DA CONSIDERARE

✕Il modulo di potenza ZPM (CAN) è incluso nella copertura Crown, ma senza funzioni diagnostiche.
✕Sui carrelli diesel della serie CD la copertura si limita al controllo motore; le serie elettriche invece non dispongono di controllo motore.
✕Solo per il connettore Crown: altri marchi di carrelli utilizzano uno stecker proprio.
✕Il cavo presenta tre rami sul lato macchina: oltre al connettore grigio anche due connessioni circolari, che non utilizzerete su ogni carrello.

Applicazioni e funzionalità

Attraverso questa connessione accedete con il software Jaltest alle centraline di controllo del carrello. I sistemi disponibili variano secondo la serie e la trazione. Le seguenti unità provengono dalla copertura Jaltest MHE per Crown.

Centraline di controllo raggiungibili

  • Zapi TPM (CAN), modulo di potenza: Il modulo di potenza della trazione elettrica sul bus CAN, con codici di errore, valori misurati e dati della centralina di controllo.
  • Zapi TPM (RS232), modulo di potenza: Lo stesso modulo sui carrelli più vecchi con connessione seriale.
  • ZPM (CAN), modulo di potenza: Il modulo di potenza come indicato da Jaltest in alcune serie.
  • DL03 (CAN), controllo motore: Il controllo motore dei carrelli diesel CD.

Cosa potete fare

  • Leggere e cancellare i codici di errore: Leggere la memoria degli errori della centralina, con descrizione del guasto rilevato.
  • Visualizzare i valori misurati: I valori attuali dei sensori collegati alla centralina, in cifre e grafici.
  • Tenere traccia della manutenzione: Gli intervalli di manutenzione e i lavori eseguiti, con un rapporto di servizio.
  • Eseguire azioni aggiuntive: Le procedure supplementari offerte da Jaltest per ciascuna centralina, per quanto disponibili nel sistema.

Veicoli e applicazioni compatibili

Determinante è il connettore, non il modello. Questo cavo si adatta a qualsiasi carrello Crown dotato della connessione diagnostica a 6 pin. Jaltest copre le seguenti serie nella copertura MHE; il connettore grigio sigillato con il porta-pin verde potete posizionarlo accanto al connettore sul carrello per verificare se si adatta.

Crown (delimitazione):

  • Serie SC 5200 e SC 6200: carrello elevatore elettrico
  • Serie RC 5500: carrello elevatore verticale
  • Serie RR 5700 e RD 5700: carrello retrattile
  • Serie TSP 6000: carrello per corridoi stretti
  • Serie CD: carrello elevatore diesel
  • Serie CG: carrello elevatore a gas e benzina
💡
Utile da sapere: Il connettore diagnostico si trova nella cabina o in prossimità del posto di guida del carrello. Per i carrelli elevatori e macchine di movimentazione non è mai stato prescritto uno stecker diagnostico standardizzato, quindi questa versione è ancora presente su carrelli più recenti. Posizionate il connettore grigio accanto al connettore sul carrello prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC574A9) | Crown 6-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen

Specifiche tecniche

Specifica Descrizione
Marca Jaltest (Cojali)
Numero di riferimento JDC574A9
Tipo Cavo adattatore (tre rami)
Applicazione Carrelli elevatori Crown
Connettore lato macchina OBD a 6 pin, connettore sigillato grigio con supporto pin verde, più due connettori rotondi
Connettore lato interfaccia OBD2 a 16 pin
Unità di controllo Moduli di potenza Zapi TPM (CAN e RS232) e ZPM (CAN), DL03 (controllo motore)
Segmento Attrezzature di sollevamento e movimentazione
Modulo Jaltest Jaltest MHE
