Il Jaltest JDC632A è il cavo adattatore che collega la connessione diagnostica a 6 pin dei piccoli motori fuoribordo Mercury e Tohatsu a un'interfaccia standard OBD2 a 16 pin. La connessione a 6 pin si trova sotto il cofano del motore; dal lato dell'interfaccia, il cavo si collega direttamente al cavo OBD2 a 16 pin del Jaltest Link, senza necessità di un cavo di estensione SubD-26 aggiuntivo. Mercury e Tohatsu condividono la stessa centralina nei modelli della classe di potenza 10-20 hp e quindi la medesima connessione a 6 pin.
Questo cavo instrada le linee di comunicazione verso il Jaltest Link, stabilendo una comunicazione diretta con la centralina del motore. In questo modo l'apparecchiatura diagnostica accede al modulo di controllo del motore, che nei manuali tecnici dei modelli Mercury è designato come ECM by Tohatsu e nei modelli Tohatsu come ECM, in entrambi i casi con lo stesso set di funzioni. Tale set è limitato alla lettura: include codici di guasto, valori misurati, dati live e test componenti, mentre non copre parametri, calibrazione e reset della manutenzione. Il cavo rientra in Jaltest Marine.
VANTAGGI
LIMITAZIONI
Contenuto della confezione

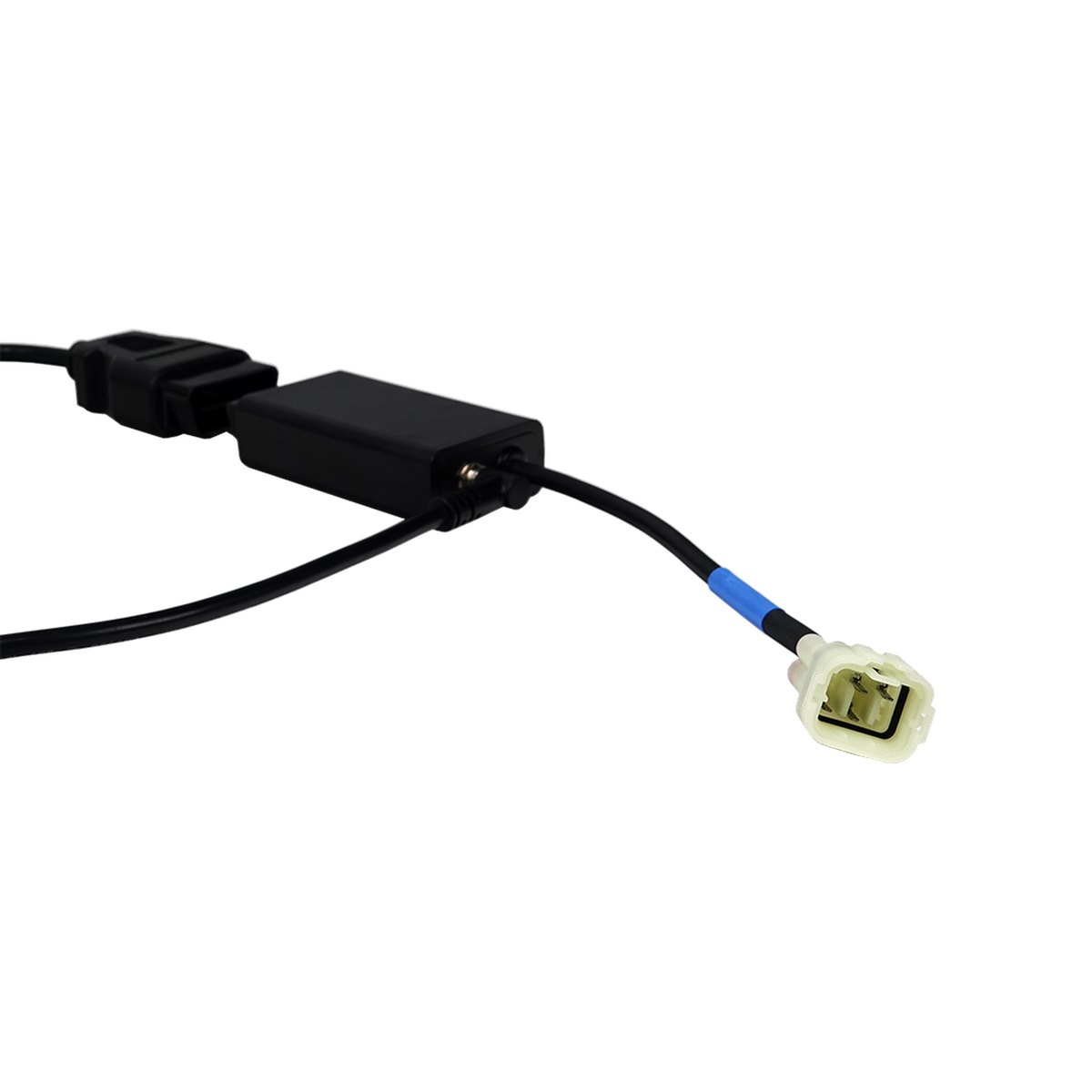

Ricevi un cavo adattatore nero con un connettore OBD2 a 16 pin dalla parte dell'interfaccia, nella caratteristica forma trapezoidale. A metà del cavo è presente un involucro in plastica nera rettangolare, da cui il cavo prosegue verso il lato motore. Il lato motore termina nel connettore a 6 pin color avorio di Mercury e Tohatsu, con sei posizioni di contatto in due file e un anello di marcatura blu sulla guaina immediatamente prima della spina.
Applicazioni e funzionalità
Con questo cavo stabilisci il collegamento diagnostico tra il Jaltest Link e la centralina dei piccoli motori fuoribordo Mercury e Tohatsu. La connessione va dalla connessione a 6 pin sotto il cofano del motore al cavo OBD2 a 16 pin del Link. Di seguito sono illustrate le centraline che puoi raggiungere e le funzioni che il software offre.
Centraline raggiungibili
- ECM by Tohatsu, Engine Control Module: È il nome della centralina del motore nei manuali tecnici dei modelli Mercury di questa classe di potenza, dotata di codici di guasto, valori misurati, attivazione componenti, dati live e informazioni sulla centralina stessa.
- ECM, Engine Control Module: La medesima centralina con la denominazione Tohatsu, che offre lo stesso set di funzioni.
Ciò che puoi fare
- Leggere i codici di guasto: Estrai la memoria dei guasti della centralina del motore con la descrizione dettagliata dei problemi rilevati.
- Visualizzare i valori misurati: Consulta i valori attuali dei sensori collegati alla centralina del motore.
- Attivare componenti: Esegui test attivi sulla centralina, inclusi test diretti dell'iniezione e dell'accensione.
- Monitoraggio in tempo reale: Osserva i valori in tempo reale mentre il motore è in funzione.
Veicoli e applicazioni compatibili
Il connettore determina la compatibilità, non il modello. Questo cavo si adatta a qualsiasi motore fuoribordo Mercury o Tohatsu della classe di potenza 10-20 hp dotato della connessione diagnostica a 6 pin. Jaltest Marine copre i modelli elencati di seguito; verifica quale connessione è disponibile sotto il cofano del tuo motore.
Mercury:
- 15 FourStroke — centralina ECM by Tohatsu
- 20 FourStroke
- 15 SeaPro
Tohatsu:
- MFS 15 — centralina ECM (Engine Control Module)
- MFS 20
- MFS 9.9
Contenuto della confezione
- 1x Jaltest (JDC632A) | Mercury/Tohatsu 6-pins OBD - 16-pins OBD2 Verloopkabel | Motorboot
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC632A |
| Tipo | Cavo adattatore |
| Applicazione | Motori fuoribordo Mercury e Tohatsu, 10-20 cv |
| Lunghezza | Non specificata |
| Connettore lato motore | OBD a 6 pin |
| Interfaccia | OBD2 a 16 pin |
| Centraline | ECM by Tohatsu / ECM (Engine Control Module) |
| Settore | Imbarcazione a motore (marino) |
| Modulo Jaltest | Jaltest Marine |
| Parte del kit cavi | Non applicabile |
| Necessario per l'utilizzo | Jaltest Link |
