Jaltest  |  SKU: JDC549.9

Jaltest (JDC549.9) | Cavo adattatore JLG/Haulotte 4 pin OBD – 26 pin DB26 | Macchine di sollevamento e movimentazione

€162,95 incl.
€134,67 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

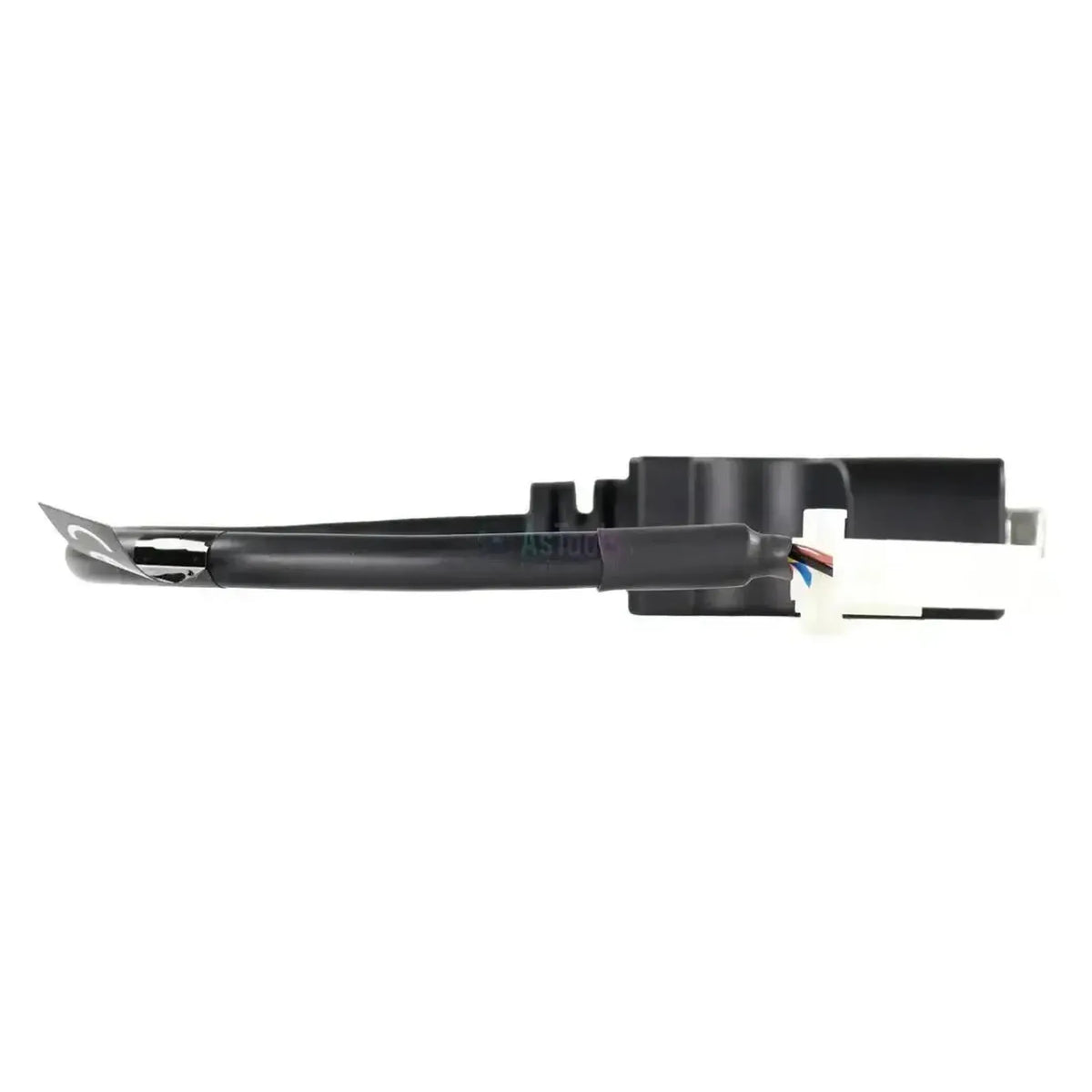

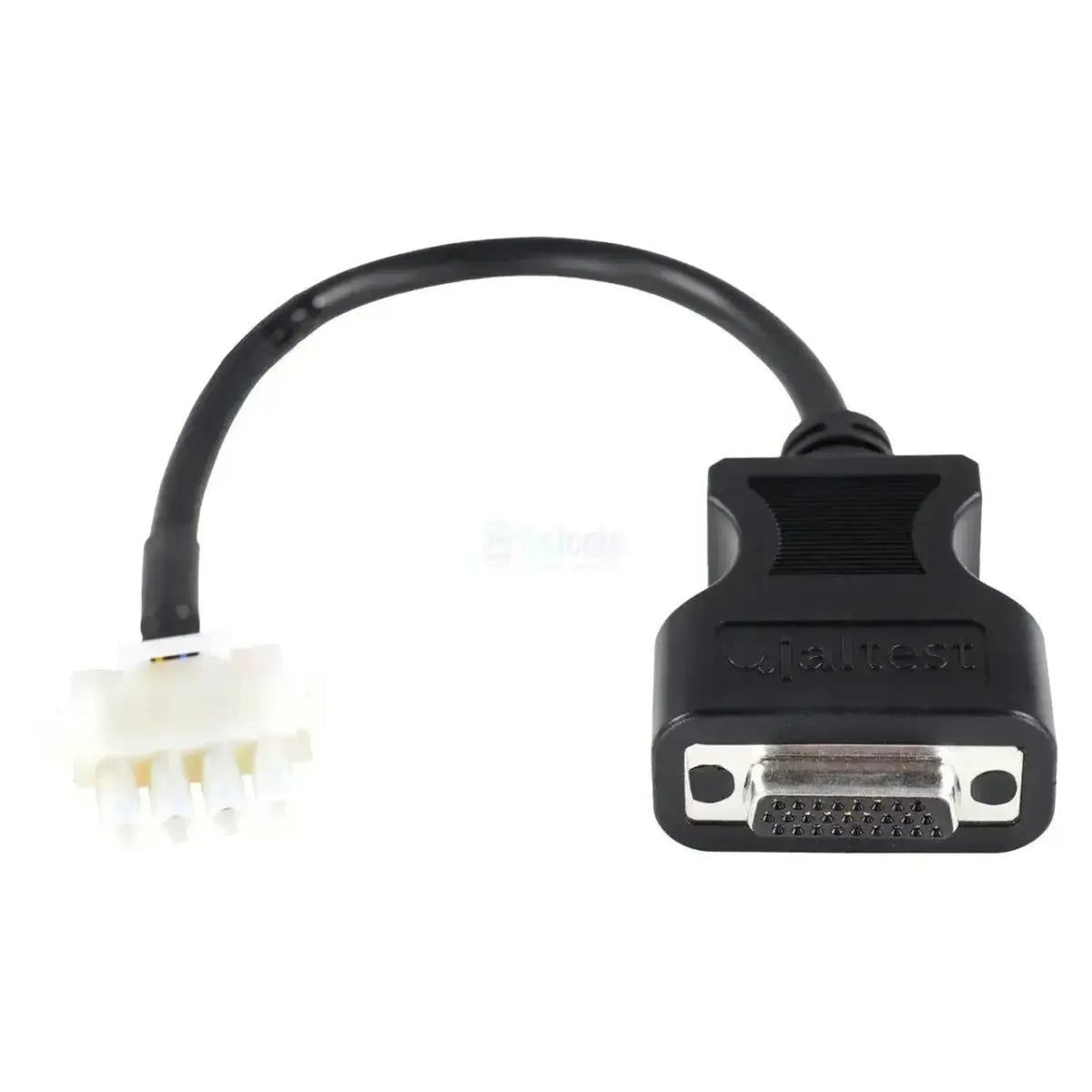

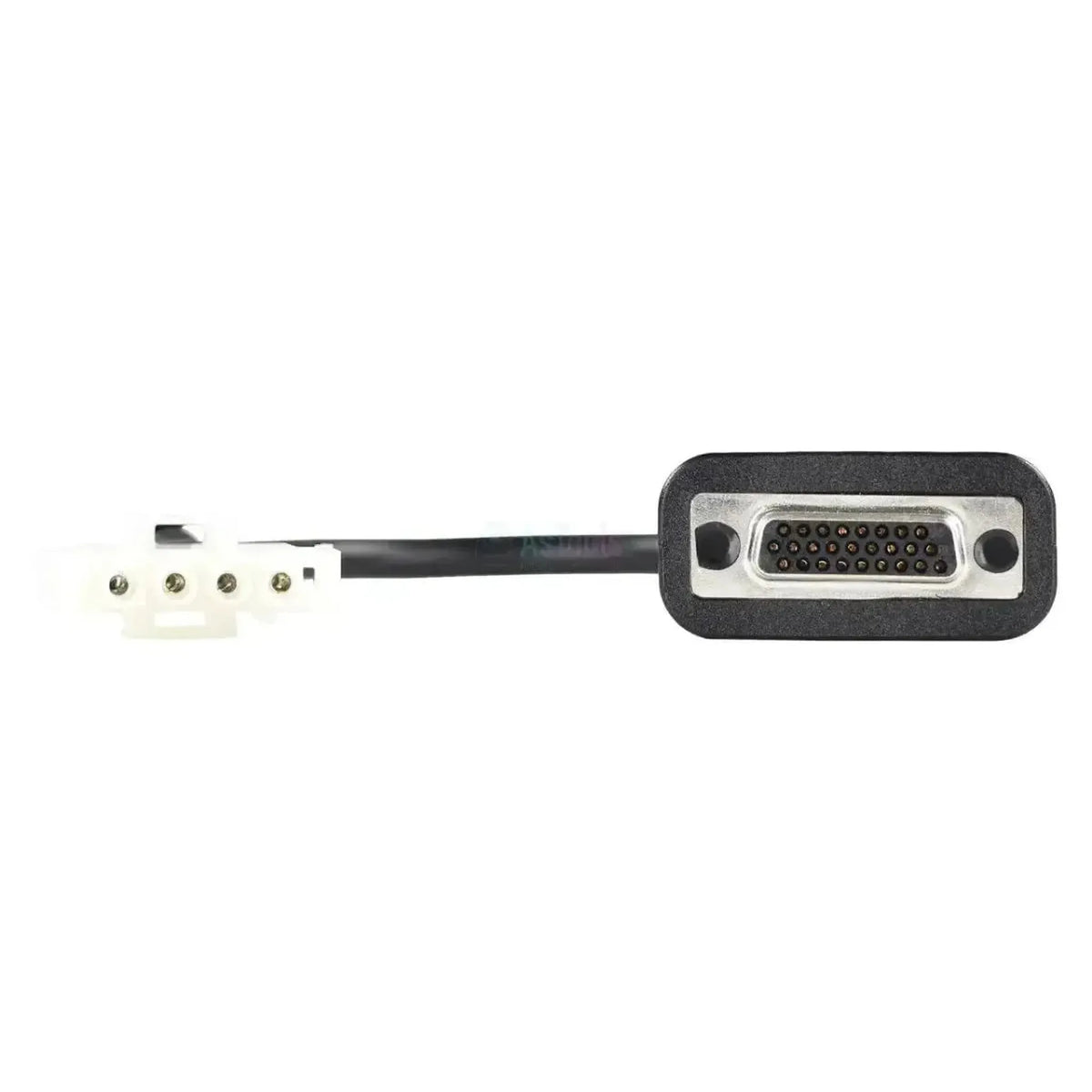

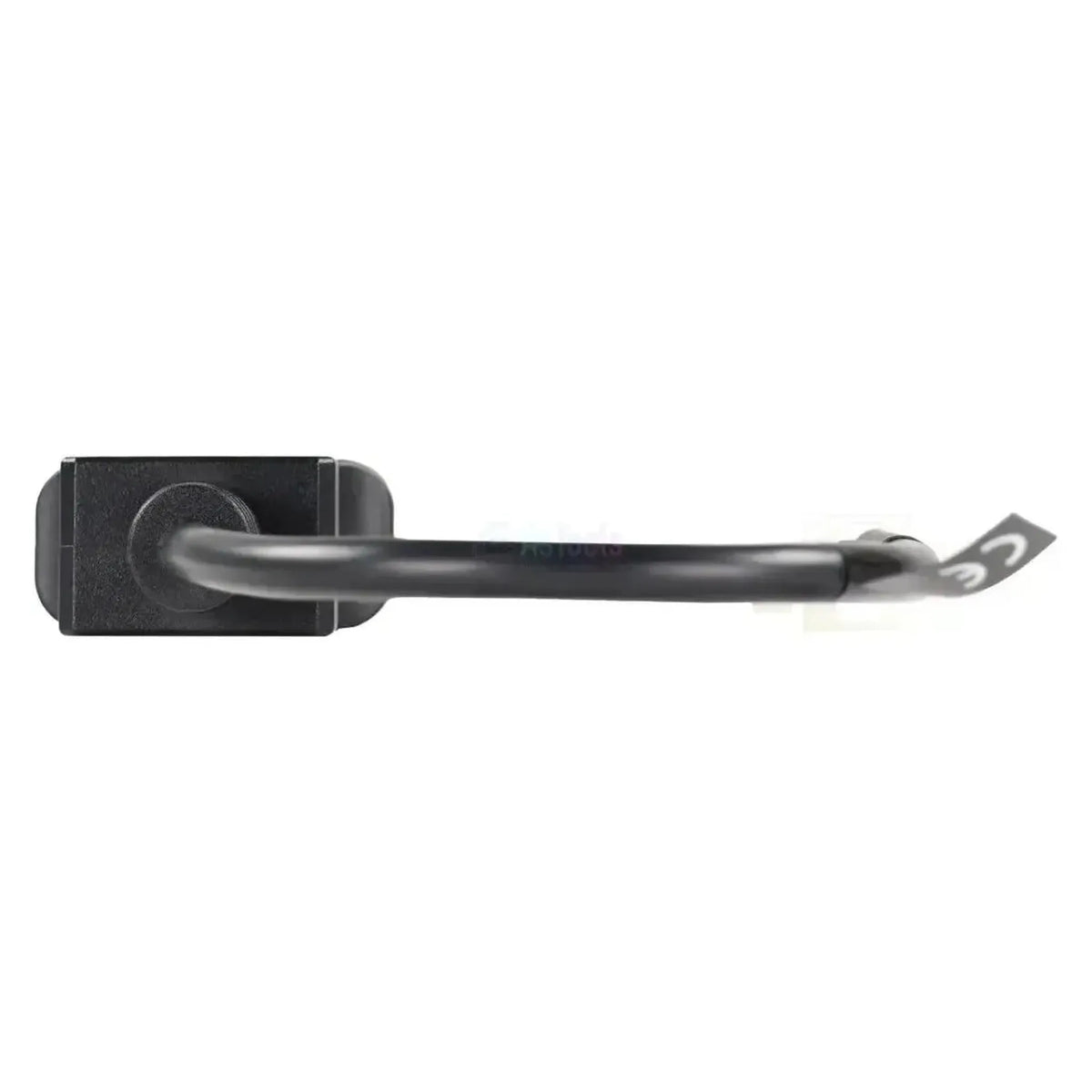

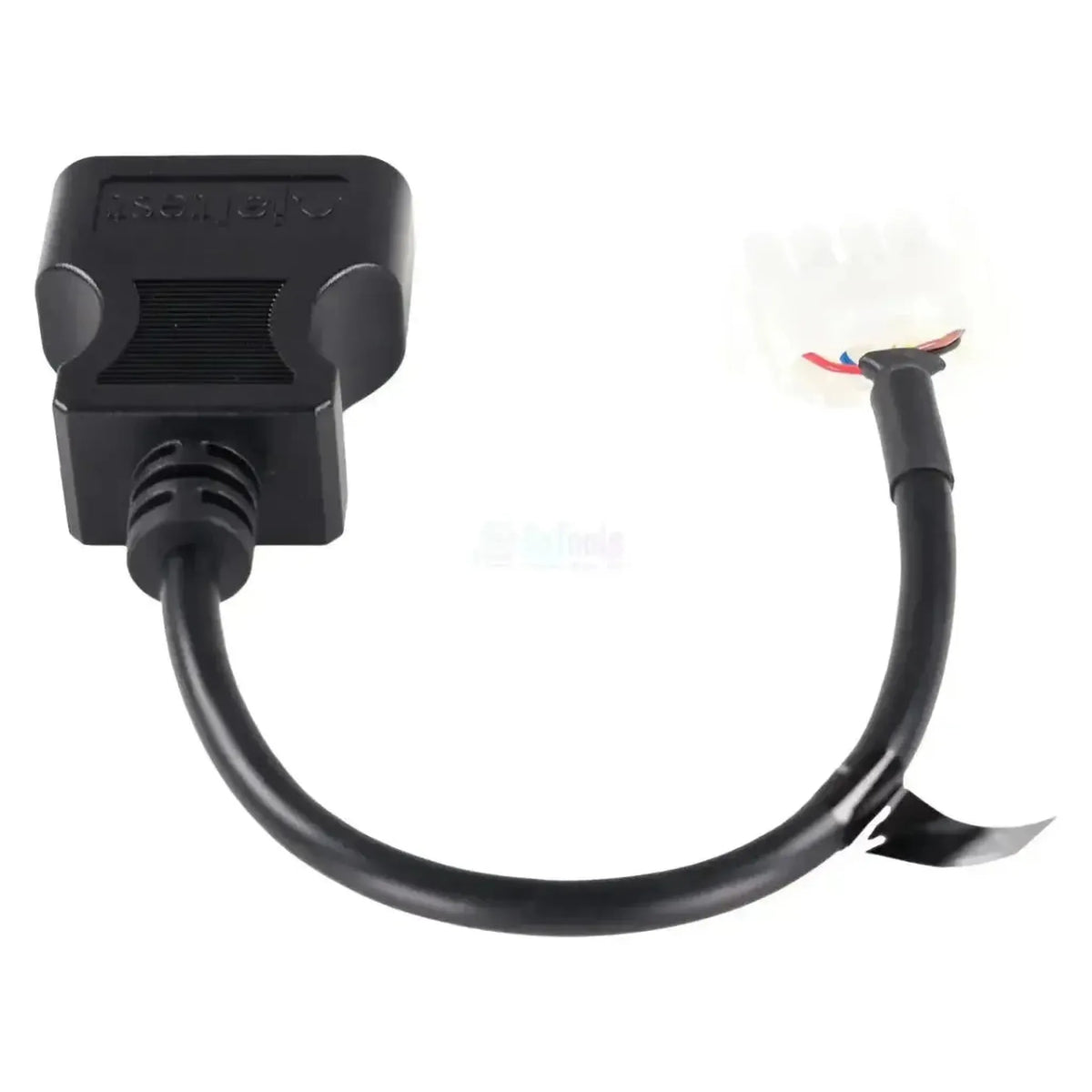

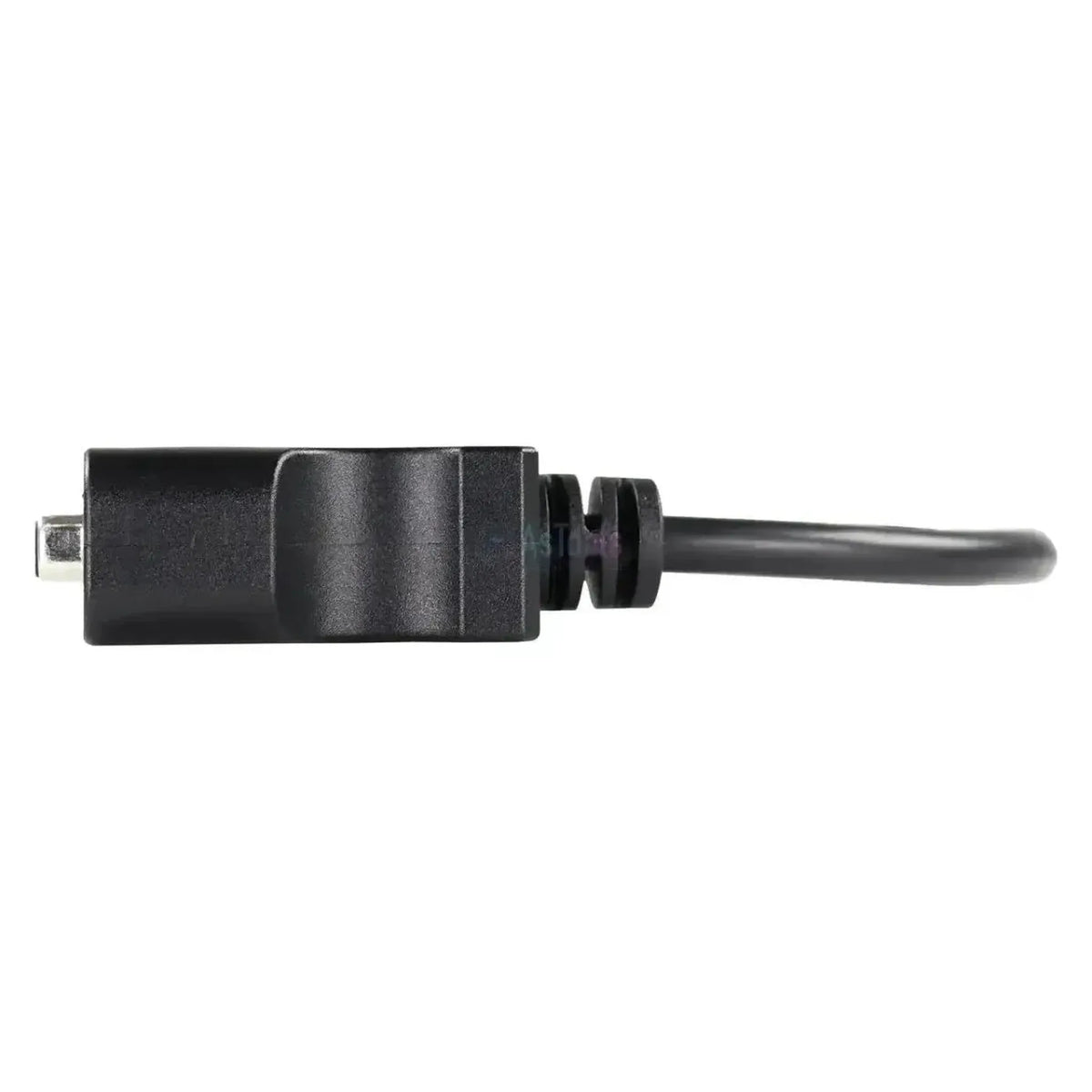

Il Jaltest JDC549.9 collega la presa diagnostica a 4 poli delle piattaforme aeree JLG e Haulotte direttamente all'ingresso DB26 a 26 pin del Jaltest Link V9. Lato macchina è presente un connettore rettangolare bianco latte con quattro boccole tonde e una linguetta di bloccaggio; l'accoppiamento DB26 si innesta sul cavo principale dell'interfaccia, senza adattatore a 16 pin. Il cavo misura da 28 a 30 cm.

Oltre questo collegamento, il software Jaltest apre la regolazione idraulica e la regolazione motore: HYDRAULICS sulle piattaforme a forbice JLG, HYDRAULICS (CAN) sulle piattaforme aeree Haulotte e, lato motore, le regolazioni Deutz da EMR2 a EMR5, il E-CDIS di Kubota, le regolazioni Kohler e l'EControls ECM 4G delle versioni a benzina e a gas. Il cavo rientra nella copertura di Jaltest MHE.

VANTAGGI

✔Si collega direttamente all'ingresso DB26 a 26 pin del Jaltest Link V9, senza adattatore a 16 pin.
✔Copre le piattaforme aeree e i sollevatori telescopici JLG e le piattaforme aeree Haulotte con lo stesso connettore a 4 poli.
✔Sulle piattaforme a forbice, la regolazione HYDRAULICS fornisce l'intero pacchetto di funzioni, incluse avvisi diagnostici e azioni aggiuntive.
✔Segue il fornitore del motore: Deutz (da EMR2 a EMR5), Kubota (E-CDIS), Kohler ed EControls rientrano tutti nella stessa copertura.

PUNTI DI ATTENZIONE

✕Sulle piattaforme articolate JLG di dimensioni maggiori, nella tabella la regolazione idraulica è riportata senza funzioni supportate.
✕Quale regolazione motore sia presente dipende dal fornitore del motore; lo accerti prima di cercare un guasto.
✕Il connettore DB26 appartiene al Jaltest Link V9; su un'interfaccia con ingresso a 16 pin questo cavo non si collega.
✕Le macchine Haulotte con la doppia connessione 6+6 pin richiedono il JDC559A.

Applicazioni e funzionalità

Tramite questo collegamento Lei accede con il software Jaltest alla regolazione idraulica e alla regolazione motore della piattaforma. Le unità presenti variano in base al modello e alla versione del motore.

Centraline accessibili

  • HYDRAULICS: piattaforme a forbice JLG, completo.
  • HYDRAULICS (CAN): piattaforme aeree Haulotte.
  • Deutz da EMR2 a EMR5: EDC, EDC 16, EDC 7, EDC 17, MD1.
  • Kubota E-CDIS: common rail, con azioni aggiuntive.
  • ECM Kohler: anche Stage V, common rail.
  • EControls ECM 4G: versioni a benzina e a gas.

Cosa può fare

  • Codici di errore: Lettura e cancellazione per sistema.
  • Valori misurati: in numeri e grafico.
  • Manutenzione: Intervalli e rapporto di assistenza.
  • Azioni aggiuntive: E-CDIS, EMR4 e idraulica a forbice.
  • Avvisi: idraulica delle piattaforme a forbice JLG.

Come usarlo

  1. Individuare il connettore: su JLG, dietro il coperchio della batteria, presso il pannello a terra.
  2. Collegamento: inserisca il JDC549.9 nel connettore a 4 pin.
  3. Collegamento al Link: inserisca il lato DB26 nel Jaltest Link V9.
  4. Contatto acceso: accenda la macchina.
  5. Lettura: scelga JLG o Haulotte e la serie.

Veicoli e applicazioni compatibili

Determinante è il connettore, non il modello. Questo cavo si collega alla presa diagnostica a 4 pin delle piattaforme aeree e dei sollevatori telescopici JLG e alla stessa connessione delle piattaforme aeree Haulotte. Le serie elencate di seguito rientrano nella copertura di Jaltest MHE; l'anno di costruzione non è determinante.

JLG:

  • Serie ES di piattaforme a forbice: 1930ES, 2630ES, 3246ES, 2646E2.
  • Serie RT di piattaforme a forbice fuoristrada: RT 2669, RT 3369, RT 4069, RT 5394.
  • Piattaforme articolate e telescopiche: 450AJ, 510AJ, 600AJ, 800AJ, 1200SJP, 1350SJP.
  • Sollevatori telescopici: 1055, 1075, 3507-3614, 4008-4017.
  • Serie Toucan di alberi verticali: 10E, 20E, 26E, 32E.

Haulotte:

  • Serie HA di piattaforme articolate: HA12, HA16, HA20, HA26, HA32, HA41.
  • Serie H e serie HT: piattaforme a forbice e telescopiche.
  • Compact, Star en Optimum: Compact 10/12 DX, Star 6/8/10 en Optimum 8.
💡
Utile da sapere: Il connettore a 4 poli è bianco latte e rettangolare con una linguetta di blocco; sulle JLG si trova dietro il coperchio della batteria, accanto al pannello di comando a livello del suolo. Se la sua macchina Haulotte ha due connettori a 6 poli affiancati, il cavo corretto è il JDC559A. Prima di ordinare, verifichi sulla macchina stessa quale connettore è presente.

Contenuto della confezione

  • 1x Jaltest (JDC549.9) | Cavo adattatore JLG/Haulotte da 4 poli OBD – DB26 da 26 poli | Sollevatori e attrezzature di sollevamento

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • MHE trasporto interno
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Macchina di sollevamento

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
DB26 a 26 pin
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 4 pin
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione
Indica se è possibile eseguire procedure aggiuntive che Jaltest offre per ciascuna centralina, come test o procedure di apprendimento.Procedure aggiuntive

Utilizzo

Numero di riferimento
JDC549.9

Altre specifiche

Applicazione
Piattaforme aeree e telescopiche JLG e piattaforme aeree Haulotte
Centraline
HYDRAULICS e HYDRAULICS (CAN) (controllo idraulico), da EMR2 a EMR5, E-CDIS, ECM Kohler ed EControls ECM 4G (controllo motore)
Modulo Jaltest
Jaltest MHE (movimentazione interna e attrezzature di sollevamento)
