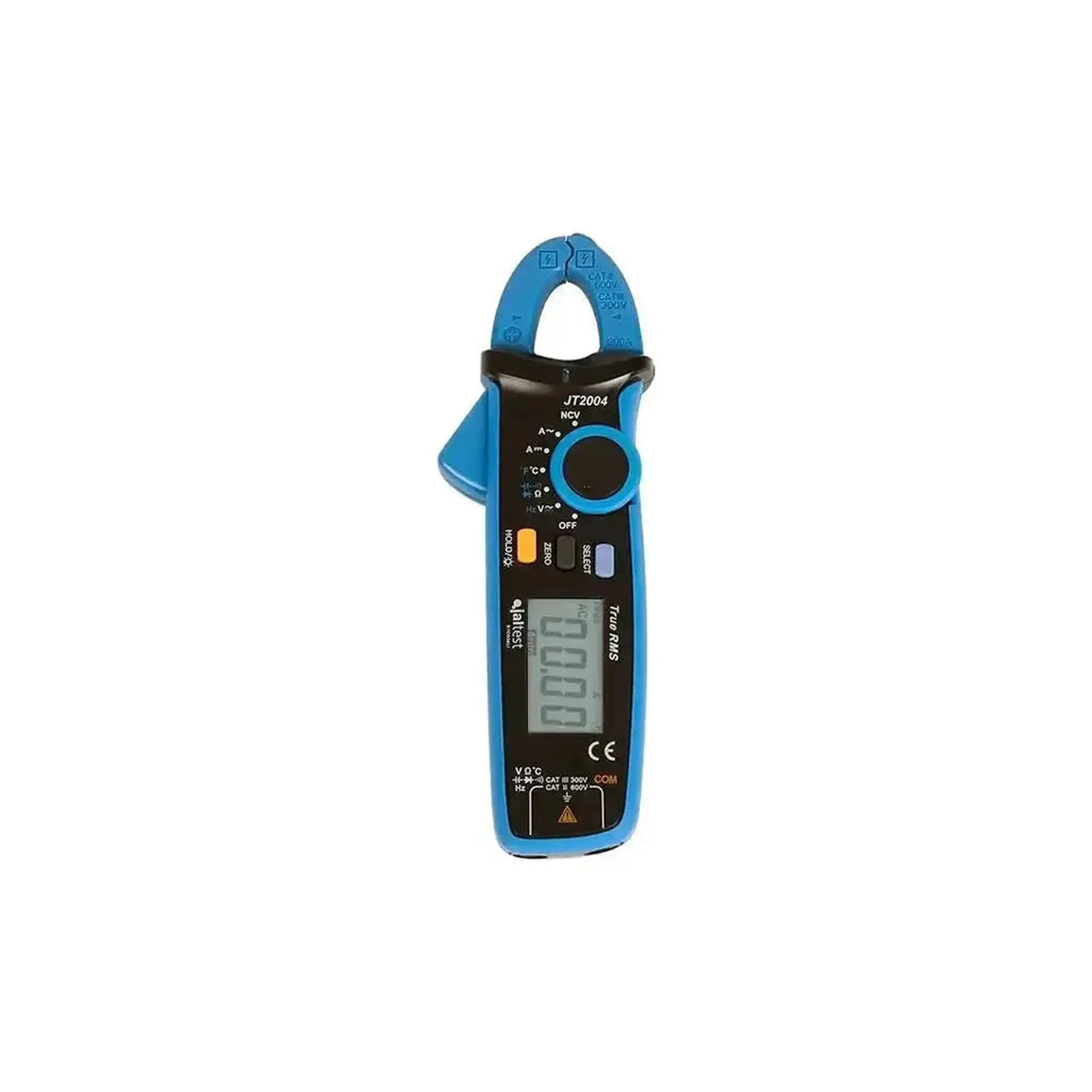

Jaltest JT2004 | Pinza amperometrica

Applicazione e funzionalità

Il JT2004 svolge due funzioni contemporaneamente: misura la corrente con la ganascia e funziona come multimetro con due terminali di misura. Questa è la differenza rispetto ai tre multimetri Jaltest, che misurano la corrente solo in serie. L'elenco che segue riguarda la ganascia e successivamente il selettore rotante.

Misurazione senza apertura del circuito

• Differenza dai puntali: Un multimetro misura la corrente in serie, quindi il filo deve essere scollegato; la ganascia si chiude intorno ad esso e mantiene la connessione intatta.
• Corrente continua: Posizione dedicata con il simbolo della corrente continua accanto alla A.
• Corrente alternata: Posizione dedicata con il simbolo della corrente alternata accanto alla A.
• Azzeramento: Il pulsante ZERO elimina il valore di riposo dalla misurazione prima della misurazione in corrente continua.
• Allineamento: I due segni di allineamento e la croce sulla ganascia indicano dove posizionare il conduttore.
• Portata della ganascia: La marcatura sulla ganascia indica 200A.

Utilizzi della ganascia da parte del meccanico

L'impianto elettrico di un veicolo funziona in corrente continua, ed è proprio per questo che il JT2004 ha una posizione dedicata. Una pinza che misura solo corrente alternata è inutilizzabile in un sistema a 12 o 24 volt. Le misurazioni seguenti si eseguono con la ganascia intorno al cavo, mentre la connessione rimane collegata.

• Corrente di dispersione a veicolo spento: Chiudere la ganascia intorno al cavo della batteria di un veicolo spento e verificare quanta corrente continua a circolare; una batteria che si scarica da sola evidenzierà la causa qui.
• Corrente di carica dell'alternatore: Con il motore acceso, la ganascia mostra intorno allo stesso cavo se la corrente ritorna effettivamente alla batteria.
• Misurazione dei carichi: Posizionare la ganascia intorno al filo di alimentazione di una candela di riscaldamento, una ventola di raffreddamento o una pompa del carburante e confrontare il consumo del componente con quello previsto.
• Corrente di avviamento e cavi pesanti: La ganascia si chiude intorno a un cavo spesso che non è possibile interrompere in serie con i puntali.

Ciò che è possibile misurare con il selettore rotante e i pulsanti

• Tensione e frequenza: Posizione con l'indicazione Hz e V, con i simboli per corrente continua e alternata.
• Resistenza, continuità, diodo e capacità: Riuniti in un'unica posizione.
• Temperatura: Posizione con l'indicazione °F °C.
• Rilevazione di tensione senza contatto: La funzione NCV segnala la presenza di corrente alternata nelle vicinanze della ganascia.
• HOLD con retroilluminazione: Blocca il valore misurato e attiva l'illuminazione del display.
• SELECT: Consente di passare da una funzione all'altra all'interno di una posizione.
• Terminali di misura: Due terminali: COM e il terminale per tensione, resistenza, capacità, diodo, continuità, frequenza e temperatura.

Differenza rispetto ai multimetri Jaltest

Accanto a questa pinza amperometrica la webshop offre tre multimetri Jaltest, tutti contrassegnati come Multimetri. Misurano la corrente esclusivamente in serie, tramite un terminale di misura protetto. Di seguito sono illustrate le differenze rispetto al JT2004 e le somiglianze.

Determinante è il modo in cui si desidera misurare la corrente. Chi non può scollegare un cavo della batteria o un filo di alimentazione ha bisogno della ganascia del JT2004; chi vuole misurare correnti molto piccole fino ai microampere, si orienta verso i multimetri.

Jaltest JT2001 | Multimetro (delimitazione):

• Misurazione della corrente: In serie, tramite il terminale protetto 10A MAX, solo corrente continua.
• Selezione della portata: Completamente manuale.
• Categoria di sicurezza: CAT II 250V.
• Caratteristica comune: Anche il JT2001 dispone della funzione NCV.

Jaltest JT2002 | Multimetro (specifiche):

• Misurazione della corrente: In serie, fino a 10 A, corrente continua e alternata.
• Selezione della portata: Automatica, indicata come Autorange.
• Categoria di sicurezza: CAT IV 600V e CAT III 1000V.
• Accessori inclusi: Una termocoppia di tipo K con adattatore di misura.

Jaltest JT2003 | Multimetro (specifiche):

• Misurazione della corrente: In serie, fino a 20 A, corrente continua e alternata.
• Principio di misurazione: True RMS, come nel JT2004.
• Involucro: Con stampa IP65 e dotato di torcia integrata.
• Funzioni particolari: LoZ, LPF, Motor e PEAK.

Contenuto della confezione

• 1x Jaltest JT2004 | Stroomtang
