Jaltest  |  SKU: JDC536A

Jaltest (JDC536A) | Cavo adattatore Komatsu da 12 pin OBD a 16 pin OBD2 | Macchinari da cantiere e movimento terra

€138,95 incl.
€114,83 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

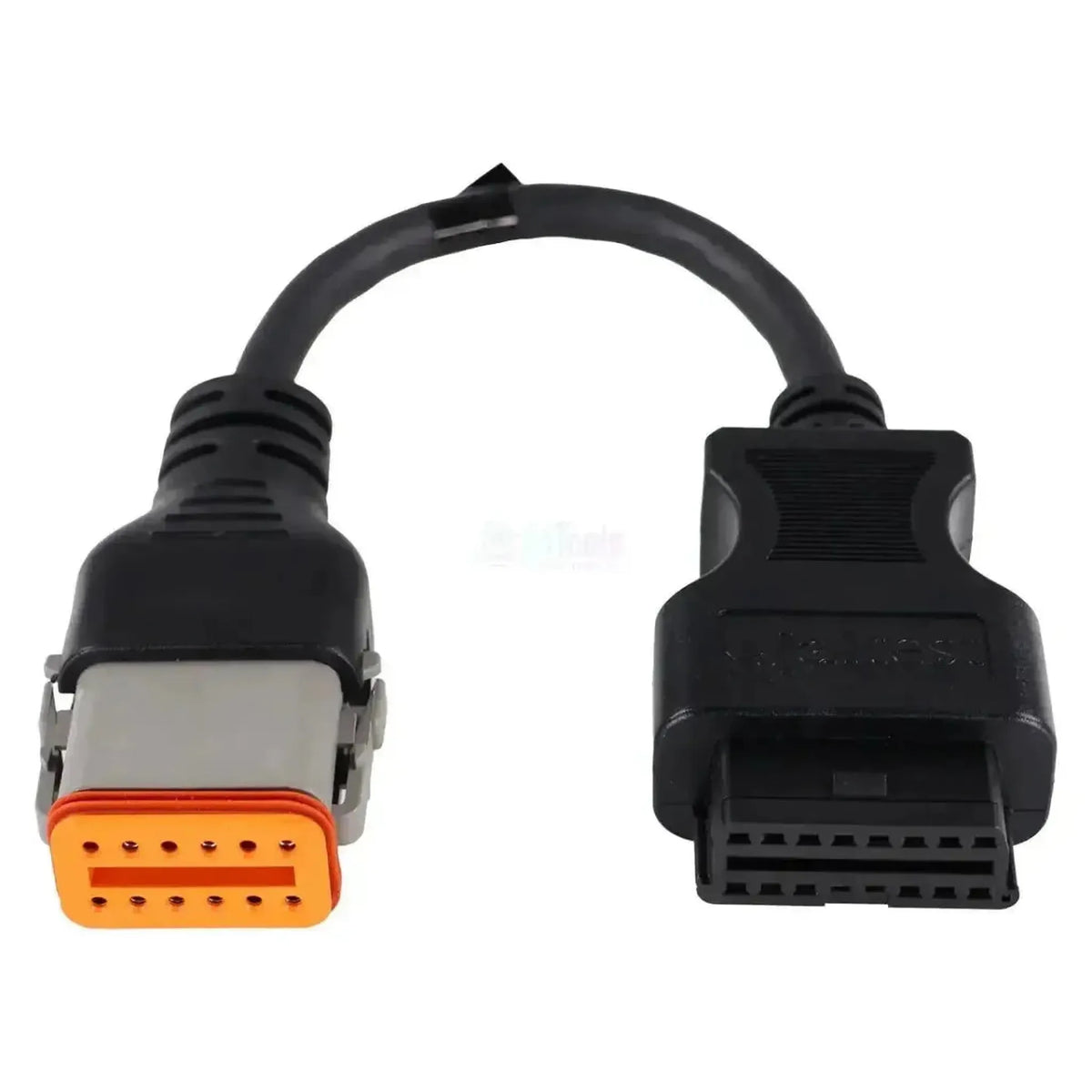

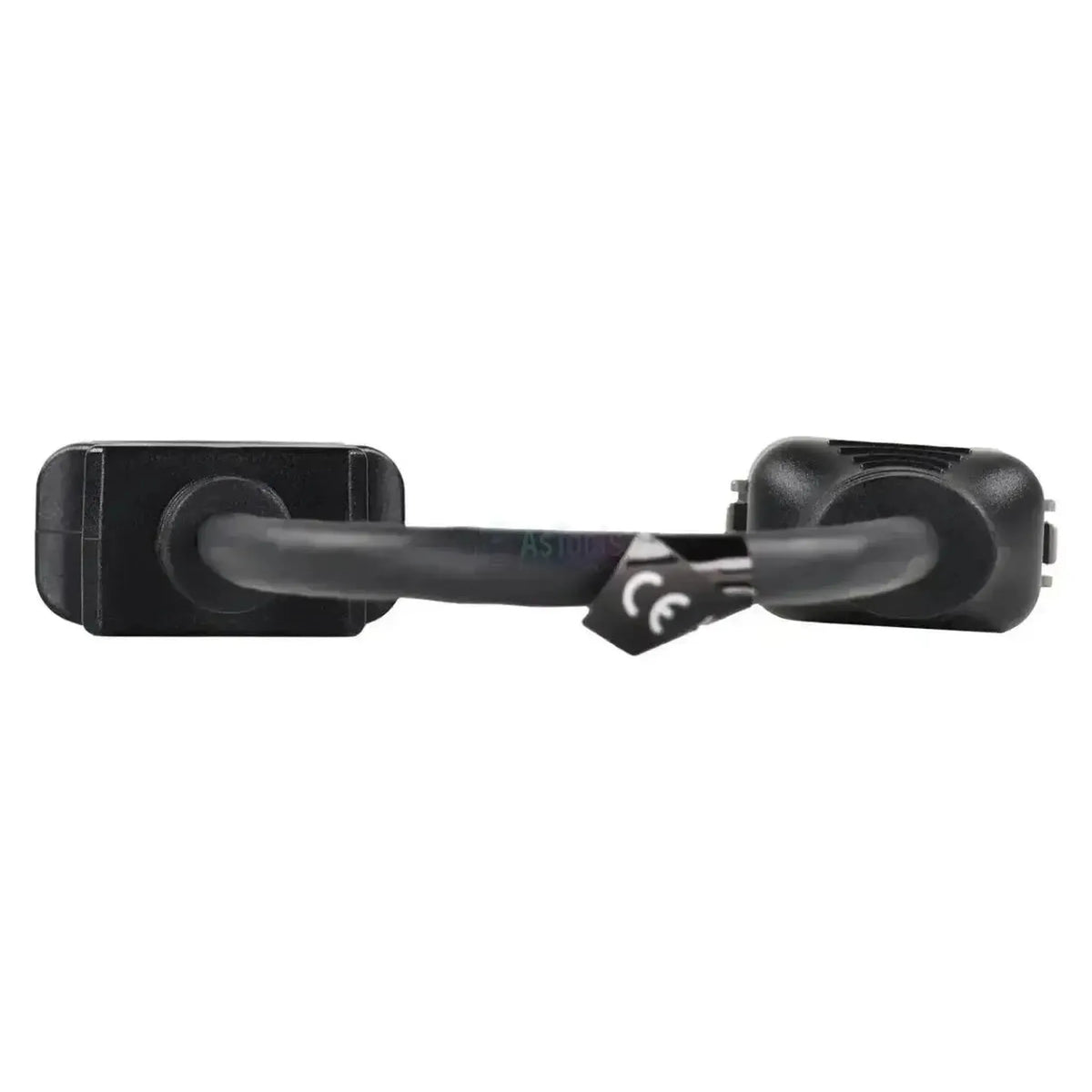

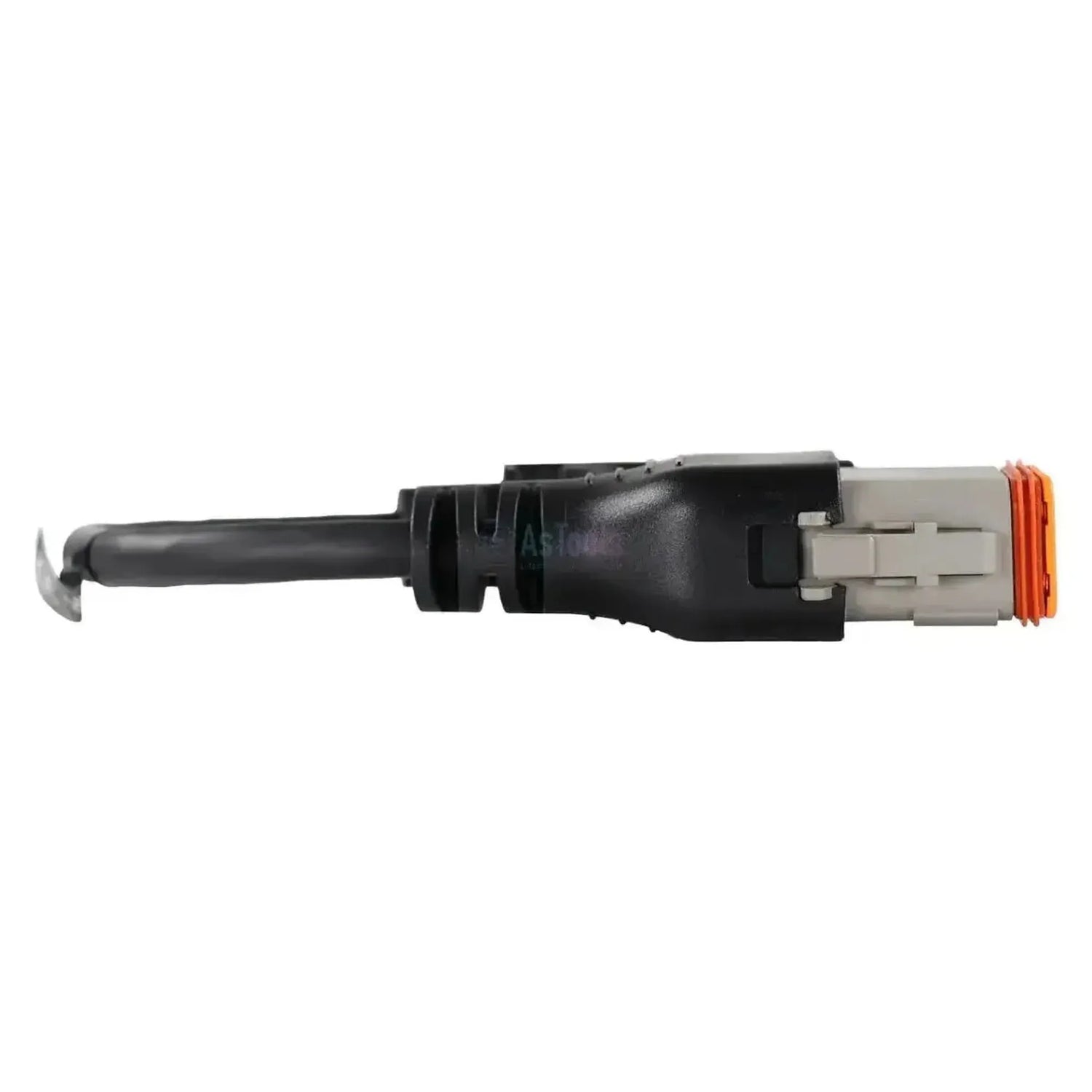

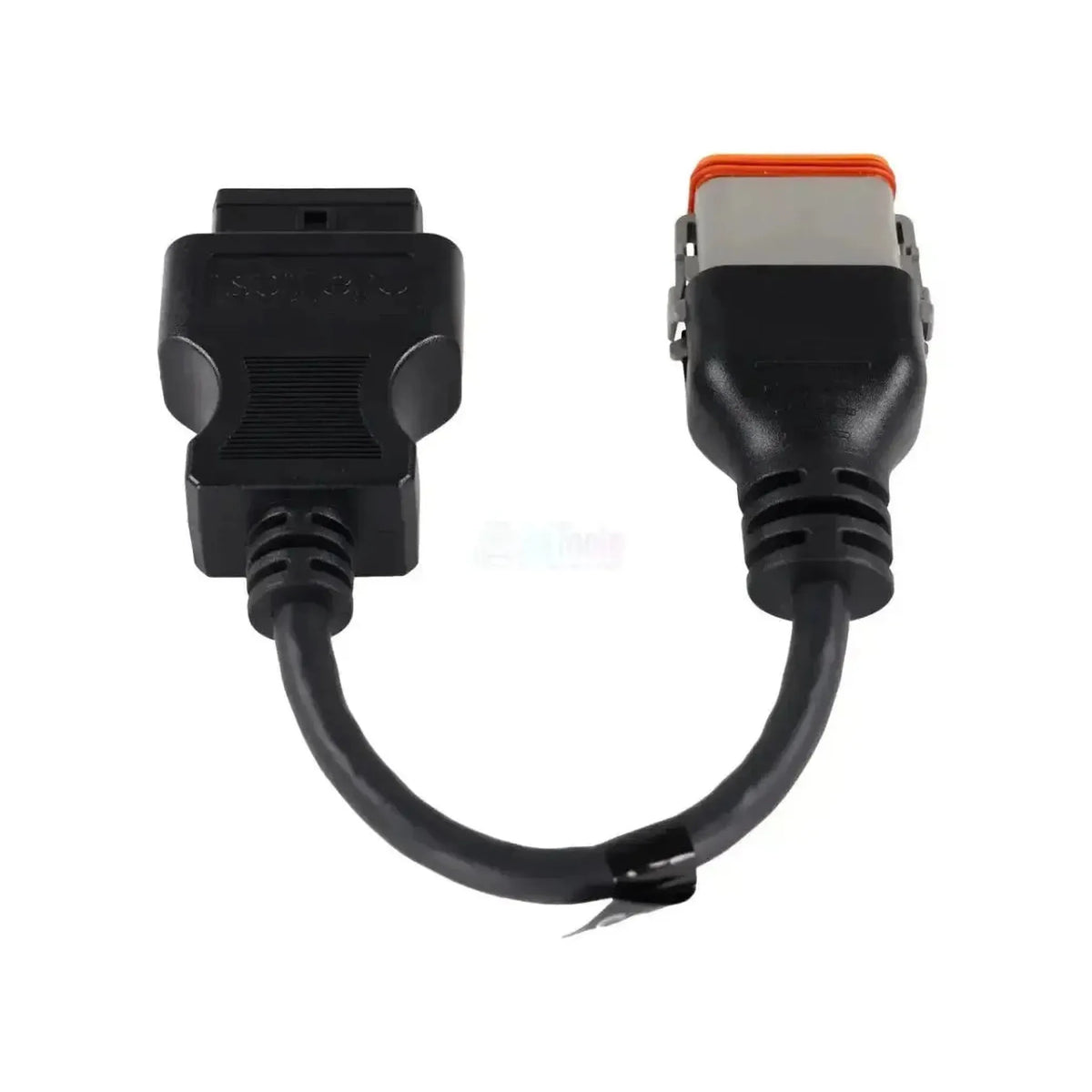

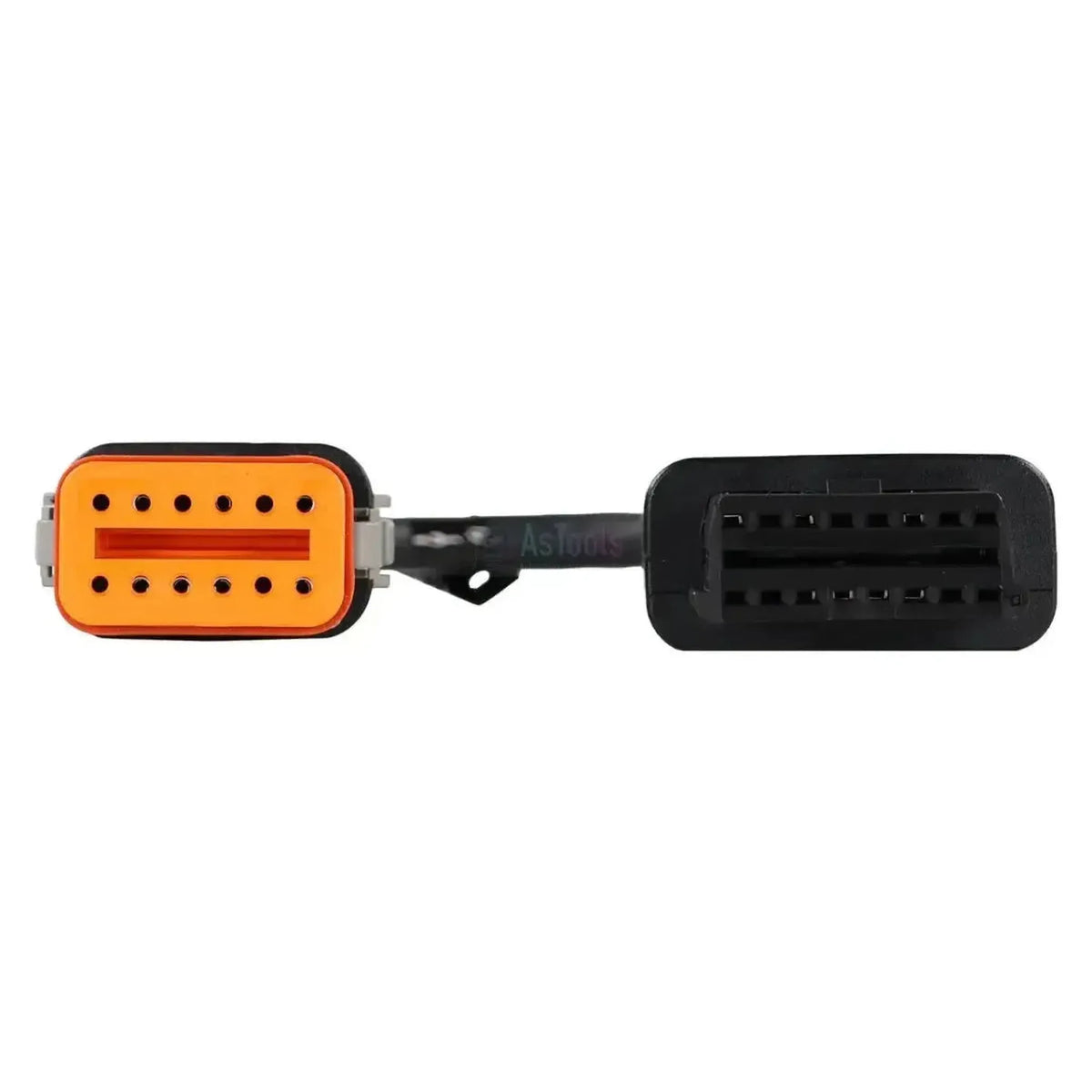

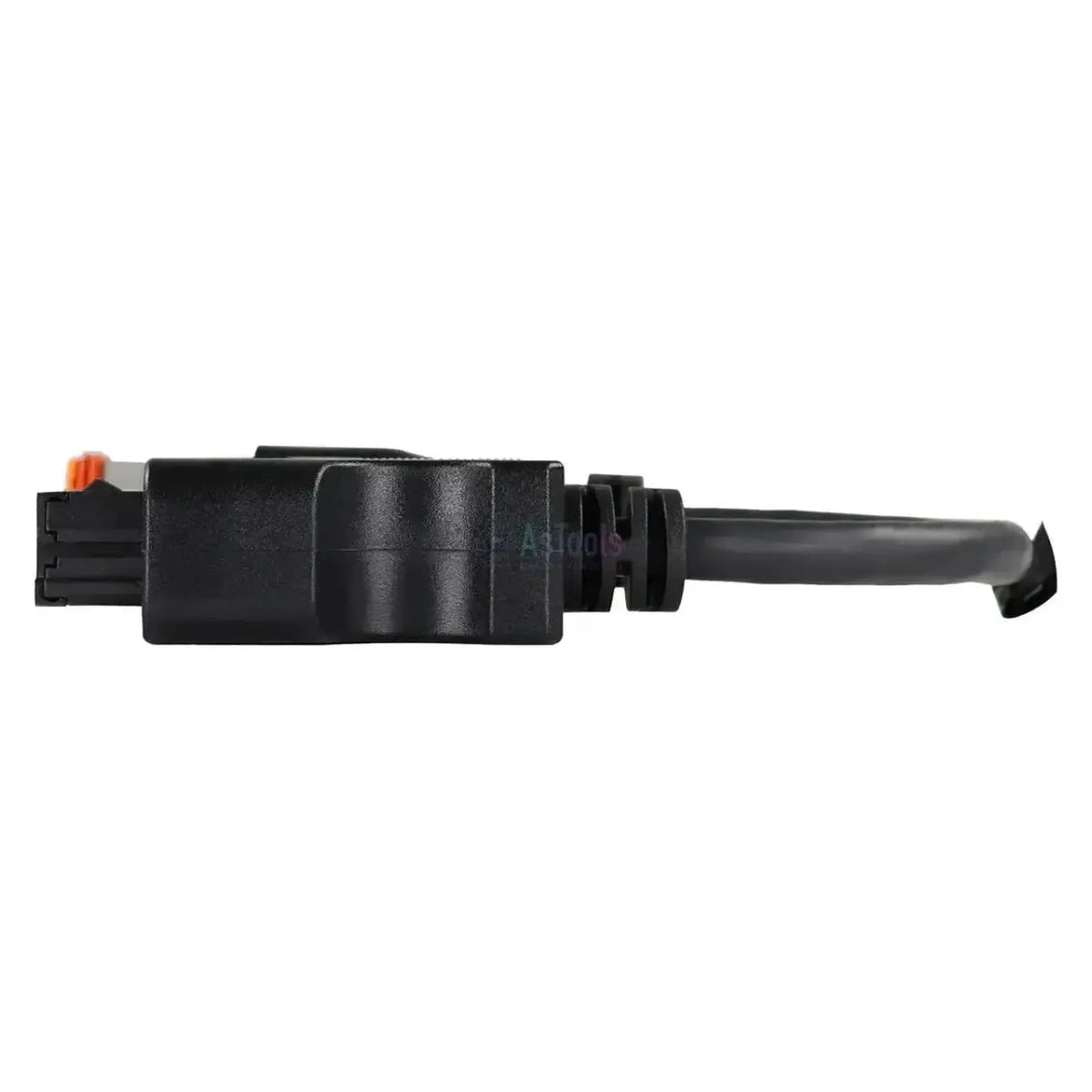

La Jaltest JDC536A è il cavo diagnostico per il connettore rettangolare a 12 pin delle macchine movimento terra Komatsu. Lato macchina presenta un corpo Deutsch grigio con guarnizione arancione e dodici posizioni su due file da sei; lato interfaccia un bus OBD2 a 16 pin nero. Il connettore si trova in cabina e il cavo misura da 28 a 30 cm.

Tramite questo cavo si accede al controllo motore ENG, al controllo idraulico PUMP, al pannello strumenti MON e, sulle pale gommate, alla trasmissione TRANS. Per queste unità sono coperti codici di errore, valori di misura e dati di manutenzione; non sono coperti dati ECU né azioni aggiuntive. Il cavo funziona con Jaltest Link V8.1 e V9 e rientra in Jaltest OHW.

VANTAGGI

✔Permette di accedere, oltre che al controllo motore, anche al controllo idraulico PUMP e al pannello strumenti MON.
✔Sulle pale gommate si aggiunge l'unità di controllo della trasmissione TRANS.
✔Per PUMP, MON, TRANS e ENG sono visibili anche gli intervalli di manutenzione.
✔Funziona sia con Jaltest Link V8.1 che con la V9, anche dopo il passaggio alla nuova interfaccia.

AVVERTENZE

✕Per le centraline Komatsu non sono disponibili dati ECU; numero di serie e versione software non vengono letti.
✕La centralina motore ECM Cummins è presente nell'elenco di copertura, ma senza funzioni diagnostiche supportate.
✕Solo per il connettore Komatsu rettangolare a 12 pin con guarnizione arancione; gli altri marchi hanno un connettore proprio.
✕L'anno di costruzione non dice nulla sul connettore; determinante è solo il connettore in cabina.

Applicazioni e funzionalità

Tramite questo collegamento, con il software Jaltest, si accede alle centraline della macchina. I sistemi presenti variano in base a serie e versione.

Centraline accessibili

  • ENG: Controllo motore.
  • PUMP: Sistema pompa idraulica.
  • MON: Pannello strumenti in cabina.
  • TRANS: Trasmissione sulle pale gommate WA.

Cosa si può fare

  • Codici di errore: lettura e cancellazione con descrizione.
  • Valori di misura: in numeri e grafico.
  • Manutenzione: intervalli e rapporto di assistenza.

Come si usa

  1. Trovare il connettore: cercare il connettore a 12 pin in cabina.
  2. Collegare: inserire la JDC536A nel connettore.
  3. Collegare Link: collegare il lato OBD2 al cavo diagnostico Jaltest.
  4. Accensione: accendere il quadro senza avviare il motore.
  5. Lettura: selezionare Komatsu e la serie in Jaltest OHW.

Veicoli e applicazioni compatibili

Determinante è il connettore, non il modello. Il cavo si adatta a ogni macchina movimento terra Komatsu con il connettore diagnostico rettangolare a 12 pin. Le serie elencate di seguito sono incluse in copertura da Jaltest OHW; il tipo di connettore in cabina va verificato sul posto.

Komatsu:

  • Escavatori cingolati PC-6 (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): Ca. 1995 - 2004.
  • Escavatori cingolati PC-7 (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): Ca. 2002 - 2006.
  • Escavatori cingolati PC-8 (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): Ca. 2006 - 2013.
  • Escavatori gommati PW (PW 100-6K, PW 100-7, PW 200-7): Ca. 1996 - 2008.
  • Serie WA: Pale gommate, da WA 300-5 a WA 900-8.
  • Serie D: Bulldozer, D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5.
  • Serie HD: Dumper rigidi, HD 300-7, HD 400-7, HD 600-7, HD 700-7/8.
  • Serie HM: Dumper articolati, HM 300-1/-2, HM 400-2/-3.
💡
Buono a sapersi: Il connettore a 12 pin si trova in cabina e si riconosce dall'alloggiamento grigio con la guarnizione arancione e due file di sei posizioni. Komatsu ha mantenuto questo connettore su più generazioni di macchine. Verifichi in cabina quale connettore è installato prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC536A) | Cavo adattatore Komatsu 12 pin OBD – 16 pin OBD2 | Macchine movimento terra e da costruzione

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • OHW macchine edili e movimento
Il tipo di veicoli o macchine a cui il cavo è destinato. Così potrà verificare rapidamente se è adatto ai veicoli della Sua officina.Tipi di veicolo
  • Macchina edile e movimento

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 12 pin
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione

Utilizzo

Il kit di cavi Jaltest che comprende anche questo cavo. Se possiede già tale kit, potrebbe avere già questo cavo.Parte del kit di cavi
Kit di cavi OHW completo
Numero di riferimento
JDC536A
Necessario per l'uso
Jaltest Link

Altre specifiche

Applicazione
Movimento terra Komatsu
Centraline
ENG (gestione motore), PUMP (idraulica), MON (quadro strumenti) e TRANS (trasmissione)
Segmento
Macchine movimento terra e da costruzione
Parte del set di cavi
Set di cavi OHW completo (70002026)
