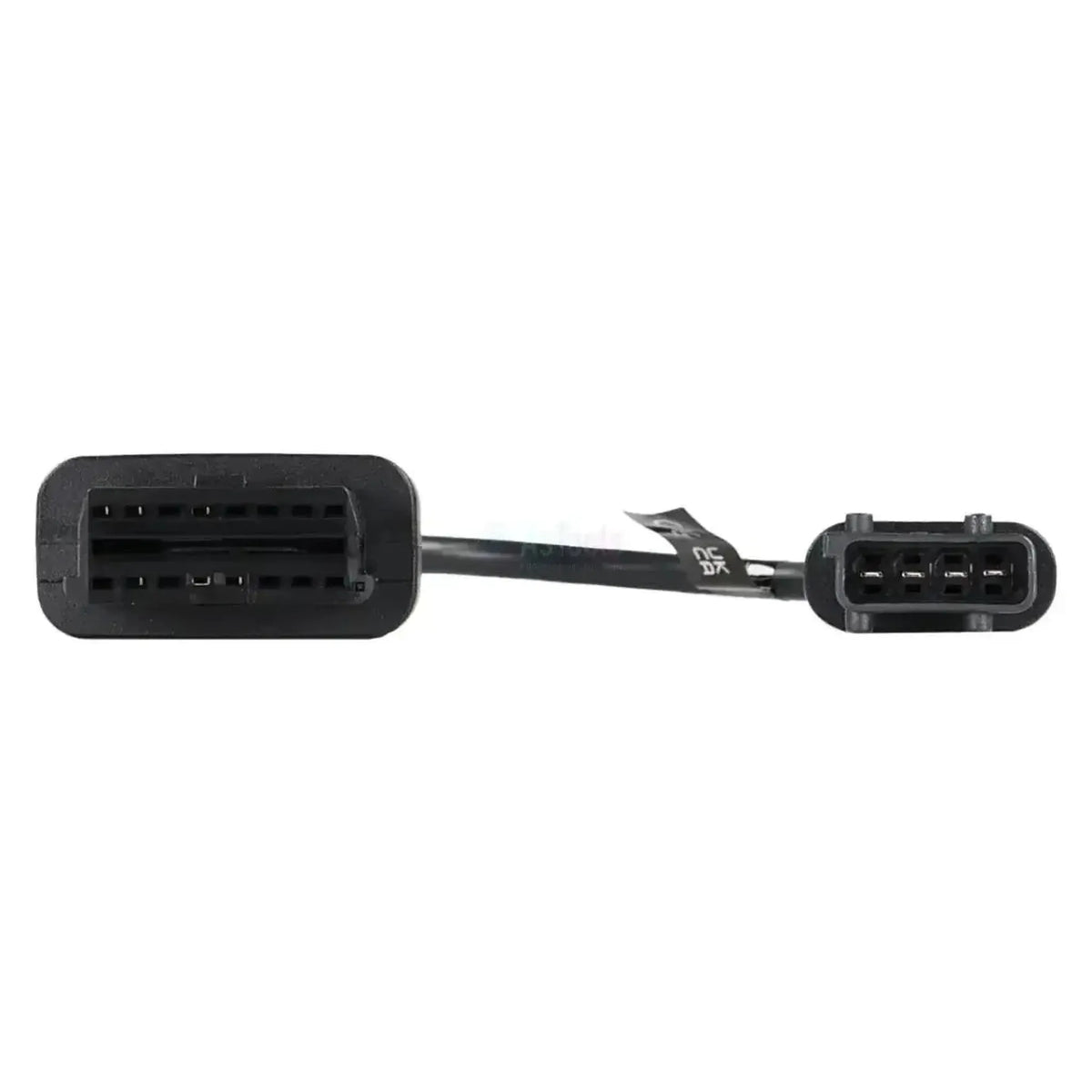

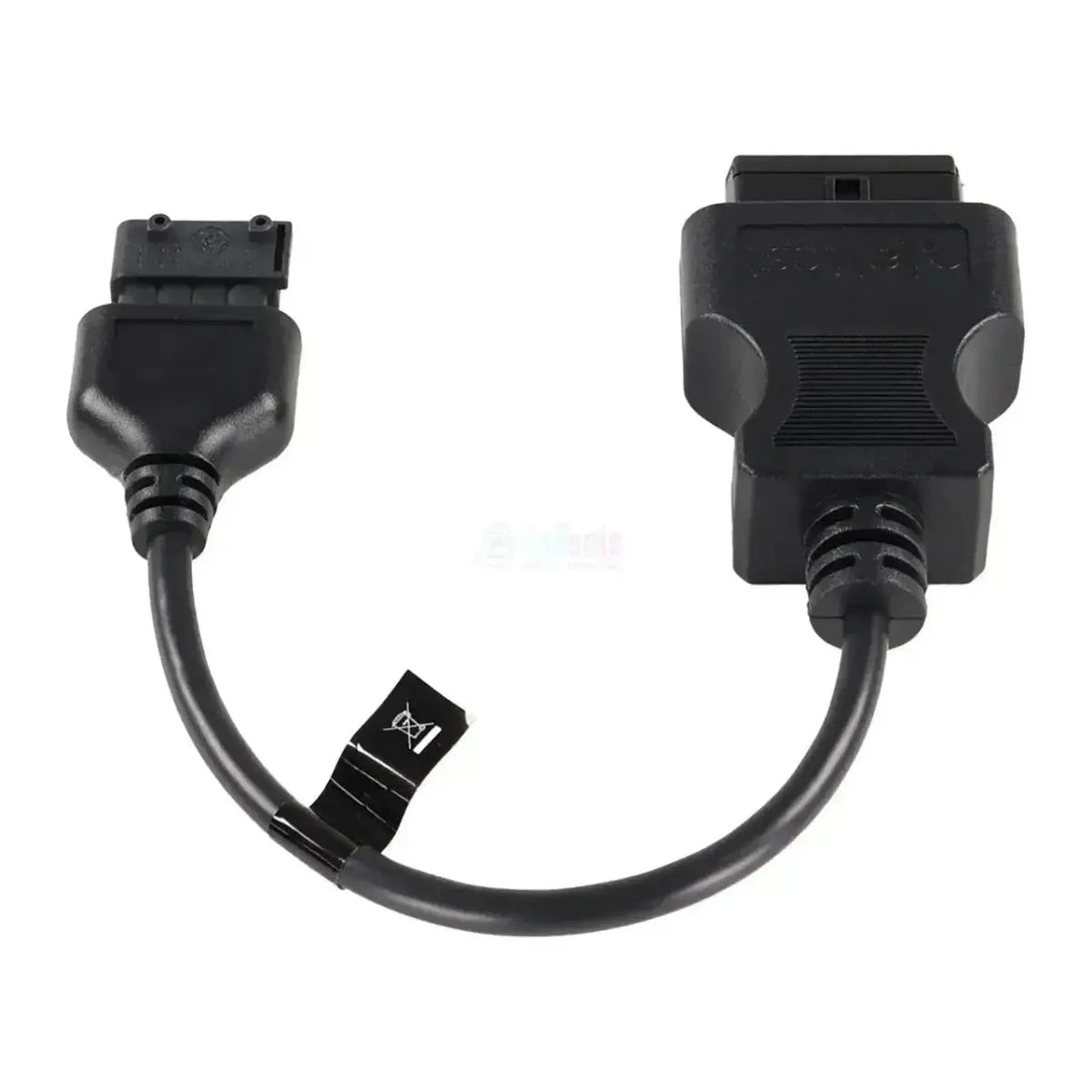

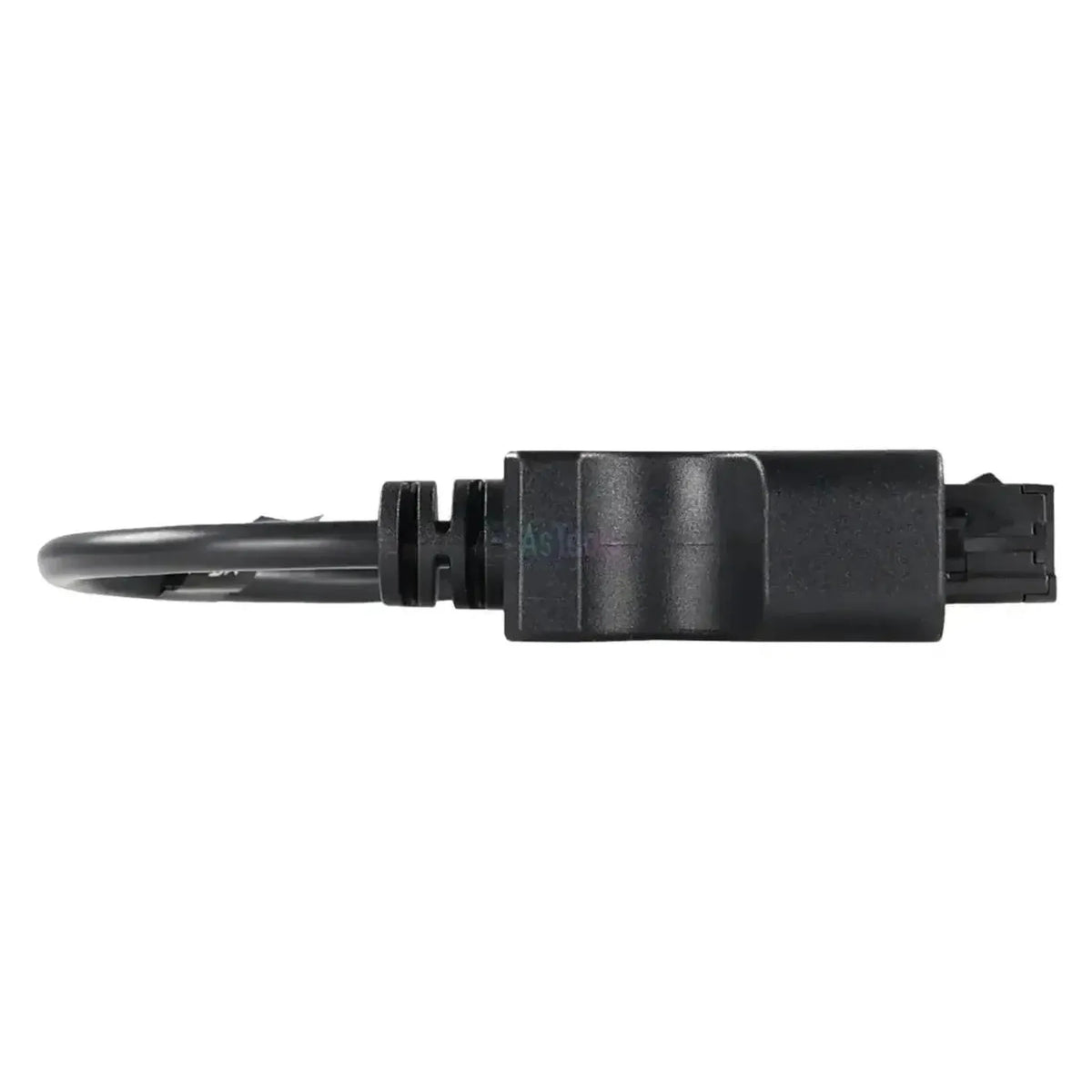

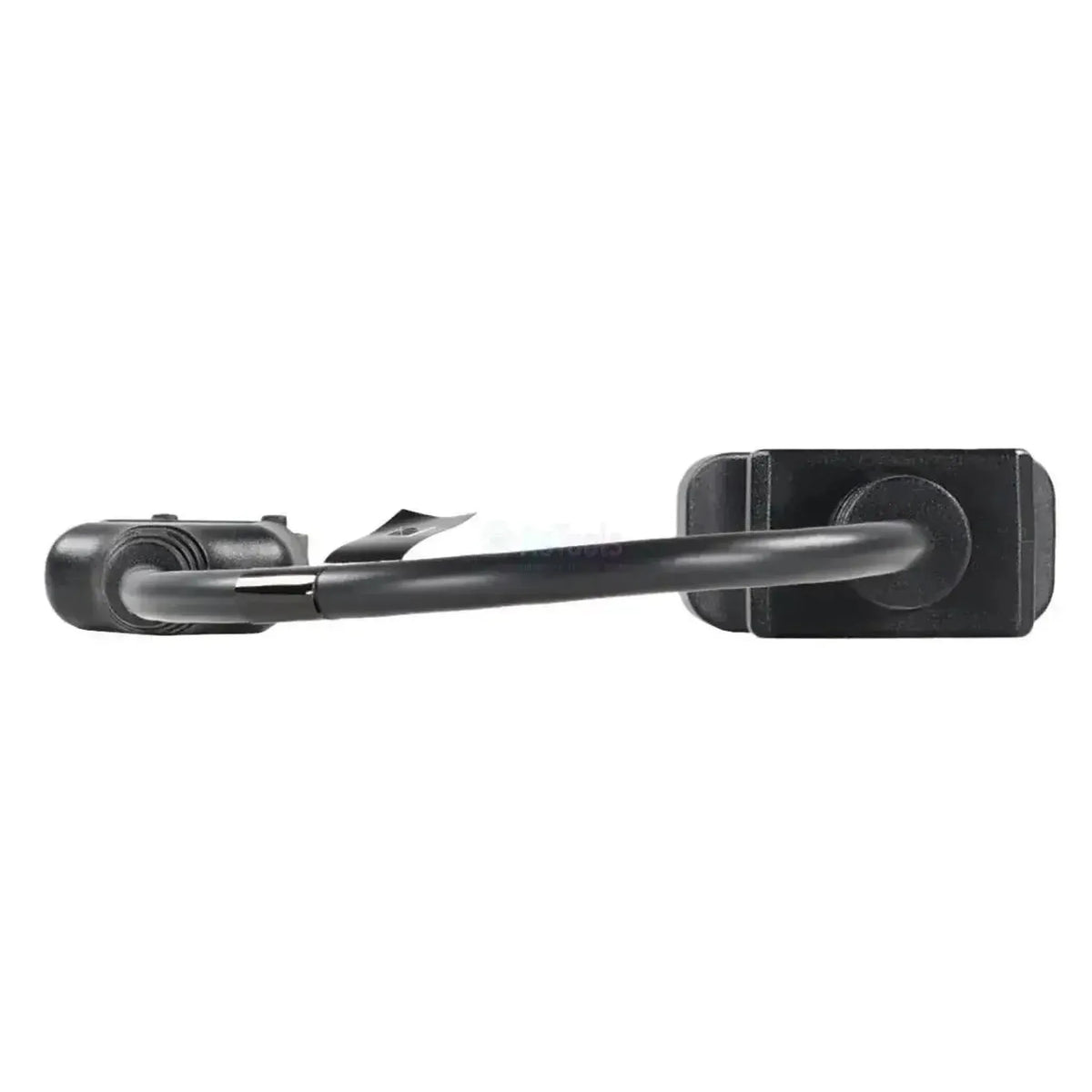

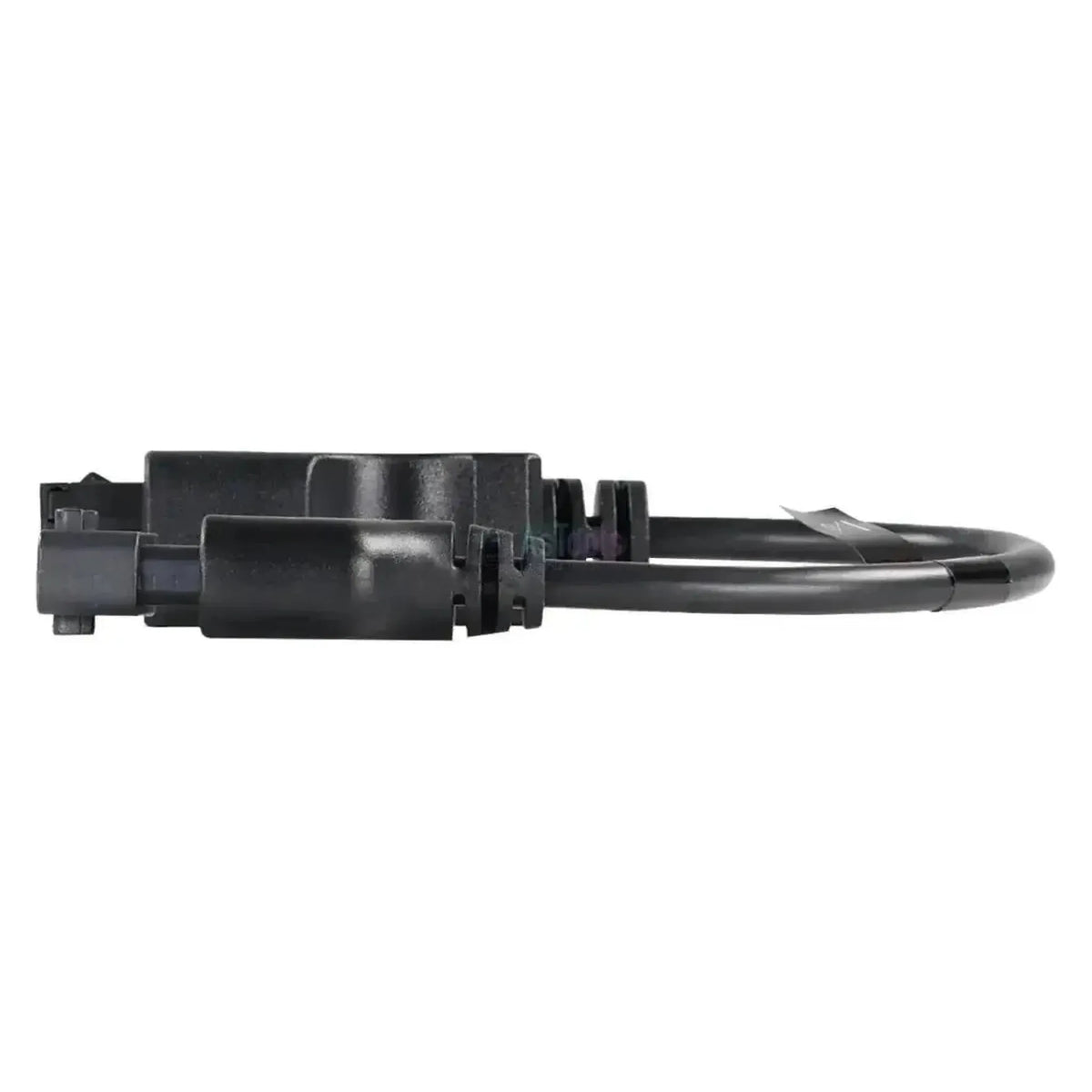

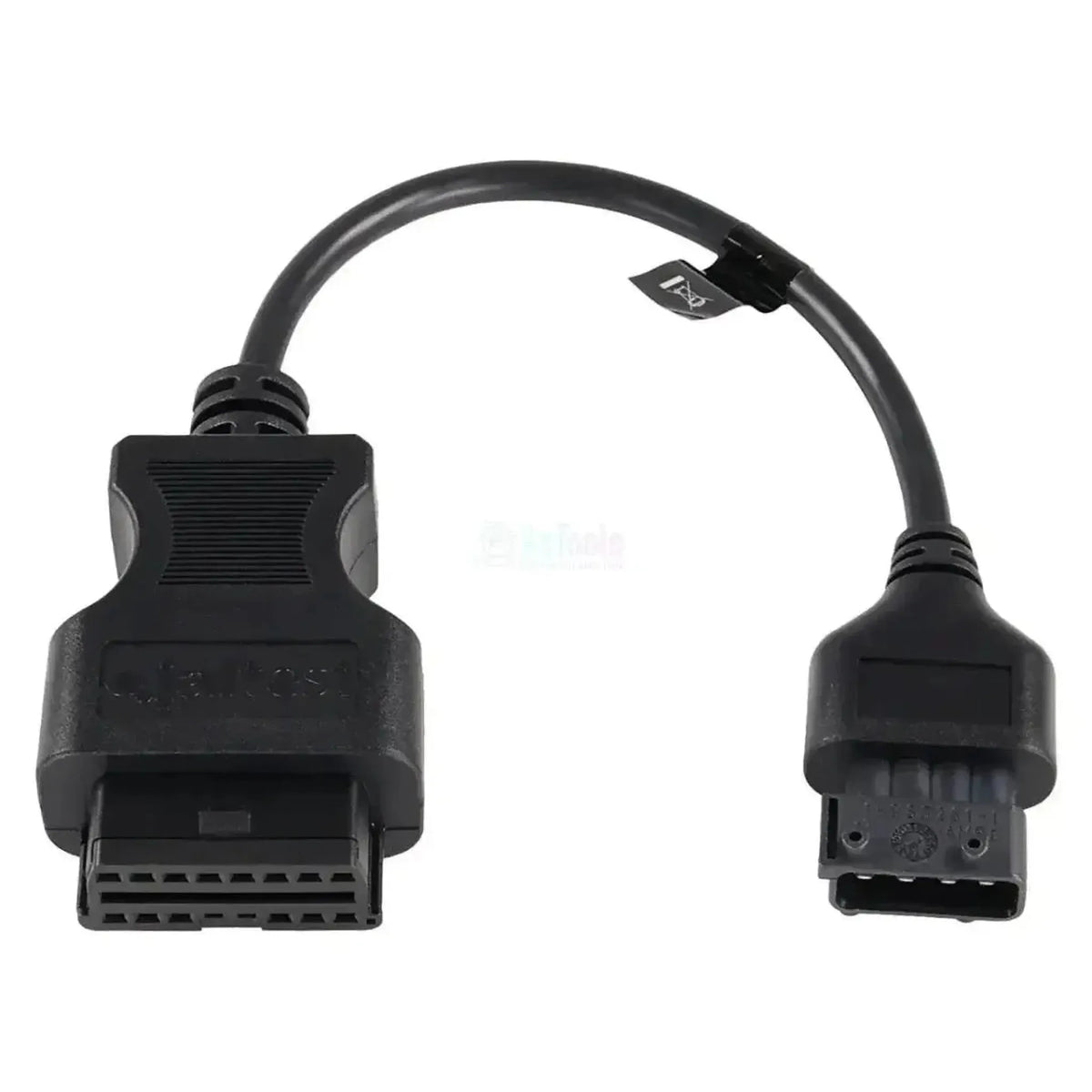

Il Jaltest JDC554A collega il connettore diagnostico rettangolare a 4 pin dei carrelli elevatori, impilatori e transpallet Linde con l'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Sul lato della macchina è presente un connettore rettangolare nero con quattro posizioni di contatto piatte in fila, una linguetta di fermo nella parte superiore e un ingresso dritto del cavo; il cavo misura da 28 a 30 cm. Questo connettore si trova sotto il cofano del carrello e si distingue immediatamente dai connettori rotondi Linde dei carrelli elevatori a forche.
Una volta stabilita la connessione, il software Jaltest accede alle unità di controllo dietro questo unico connettore. Sui carrelli di magazzino più leggeri è il modulo di potenza LAC, il cuore della trazione e dell'azionamento di sollevamento elettrico, e sugli impilatori si aggiunge il display LID. Sul LAC sono disponibili codici di errore, valori misurati, dati ECU e dati di manutenzione tutti e quattro; non c'è una rete CAN estesa come sui carrelli elevatori a forche Linde. Il cavo è compatibile con Jaltest Link V8.1 e V9 e rientra nel modulo Jaltest MHE.
VANTAGGI
CONSIDERAZIONI IMPORTANTI
Applicazioni e funzionalità
Attraverso questa connessione accedete con il software Jaltest alle unità di controllo dietro il connettore rettangolare a 4 pin. Quali sistemi siano presenti varia a seconda della serie: sui transpallet e reachtruk è coperto solo il modulo di potenza LAC, sugli impilatori si aggiunge il display LID. Le seguenti unità provengono dalla copertura MHE di Jaltest.
Unità di controllo accessibili
- LAC, modulo di potenza: Il modulo di potenza della trazione e dell'azionamento di sollevamento elettrico, con codici di errore, valori misurati, dati ECU e dati di manutenzione.
- LID, display: Il quadro strumenti dell'impilatore, con le stesse funzioni.
Cosa potete fare
- Leggere e cancellare i codici di errore: Leggere la memoria di errore dell'unità di controllo, con la descrizione del guasto rilevato.
- Visualizzare i valori misurati: I valori attuali dei sensori collegati all'unità di controllo, in cifre e in grafico.
- Consultare i dati di manutenzione: Gli intervalli di manutenzione e i lavori eseguiti sul carrello, con un rapporto di servizio.
Veicoli e applicazioni compatibili
Determinante è il connettore, non il modello. Questo cavo si adatta a qualsiasi carrello di magazzino, impilatore o transpallet Linde con il connettore diagnostico rettangolare a 4 pin sotto il cofano. Le seguenti serie sono coperte da Jaltest nella copertura MHE; per il materiale di trasporto interno non vige alcun obbligo OBD, quindi questo connettore rimane in uso anche sui carrelli più recenti. La differenza è visibile a occhio nudo: rettangolare e piatto rispetto a rotondo.
Linde:
- Serie 1152 / 1151 / 1153 / 1154: T16 - T25 transpallet elettrici.
- Serie 141 / 144 / 360: T16 - T30 transpallet.
- Serie 1170 / 1172 / 1173 / 1174: L06 - L20 impilatori.
- Serie 131 / 139 / 372 / 379: L10 - L16 impilatori e T20 - T30.
- Serie 132 / 149 / 1159: N20 - N25 orderpicker.
- Serie 1160 / 1163 / 1164: D06 - D12 doppi impilatori.
- Serie 113 / 115 / 116 / 1120: R10 - R25 reachtruk.
- Serie 1111: N20 orderpicker.
Contenuto della confezione
- 1x Jaltest (JDC554A) | Linde 4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC554A |
| Tipo | Cavo adattatore |
| Applicazione | Carrelli elevatori Linde, sollevatori e transpallet |
| Lunghezza | 28-30 cm |
| Interfaccia | Jaltest Link V8.1 e V9 |
| Connettore lato macchina | OBD 4-pin (rettangolare) |
| Connettore lato interfaccia | OBD2 16-pin |
| Unità di controllo | LAC (modulo di potenza) e LID (display, su sollevatori) |
| Segmento | Sollevamento e movimentazione |
| Modulo Jaltest | Jaltest MHE (movimentazione interna e sollevamento) |
