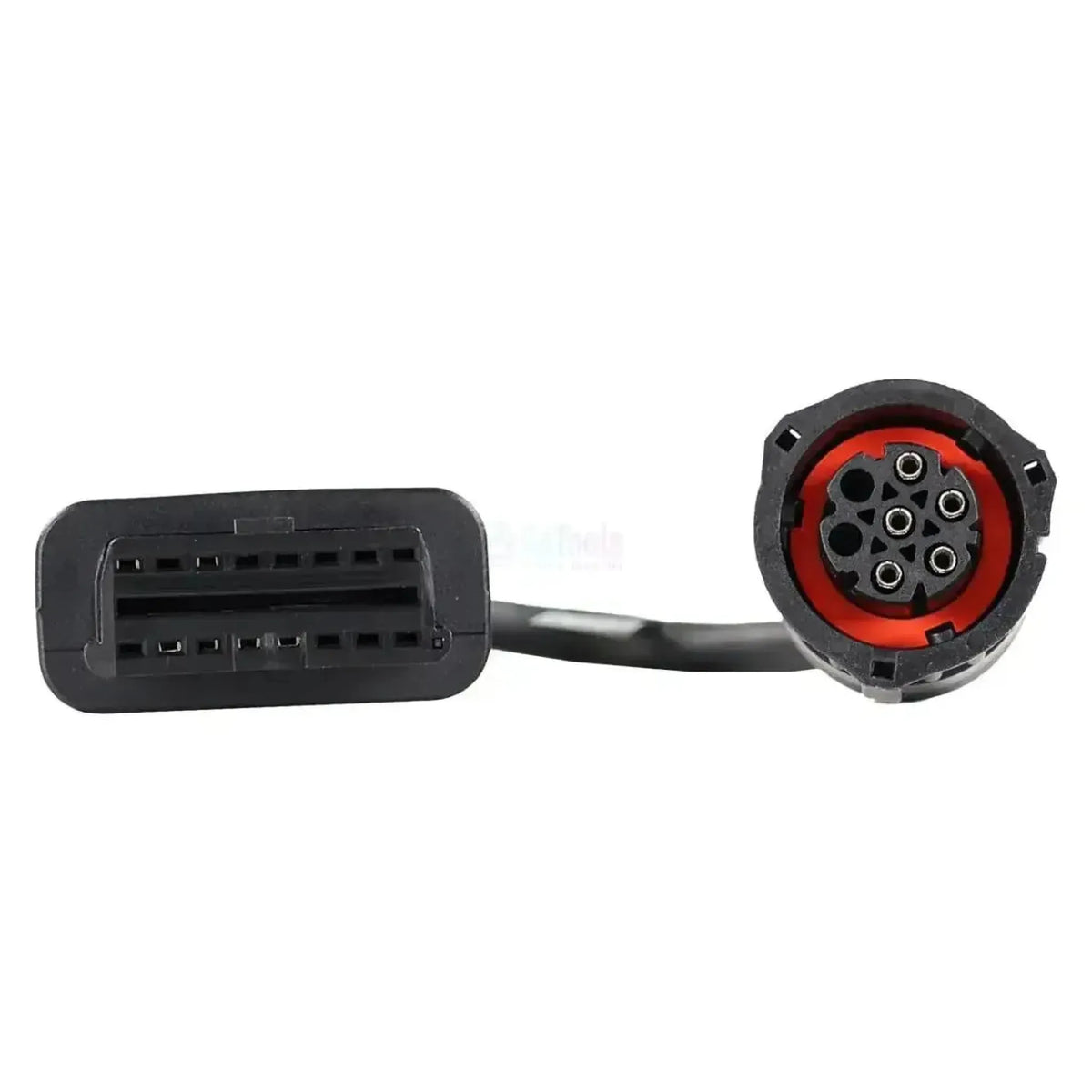

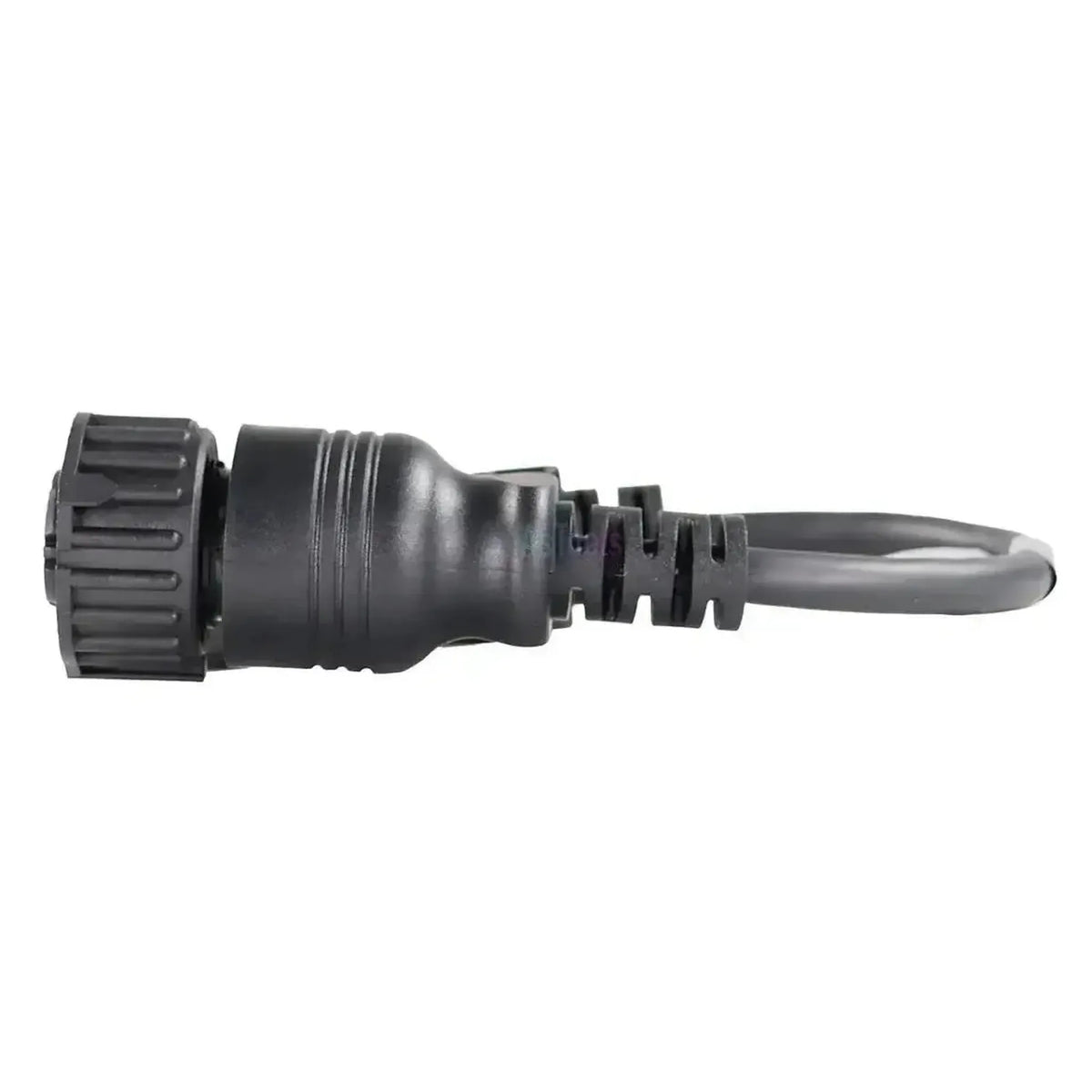

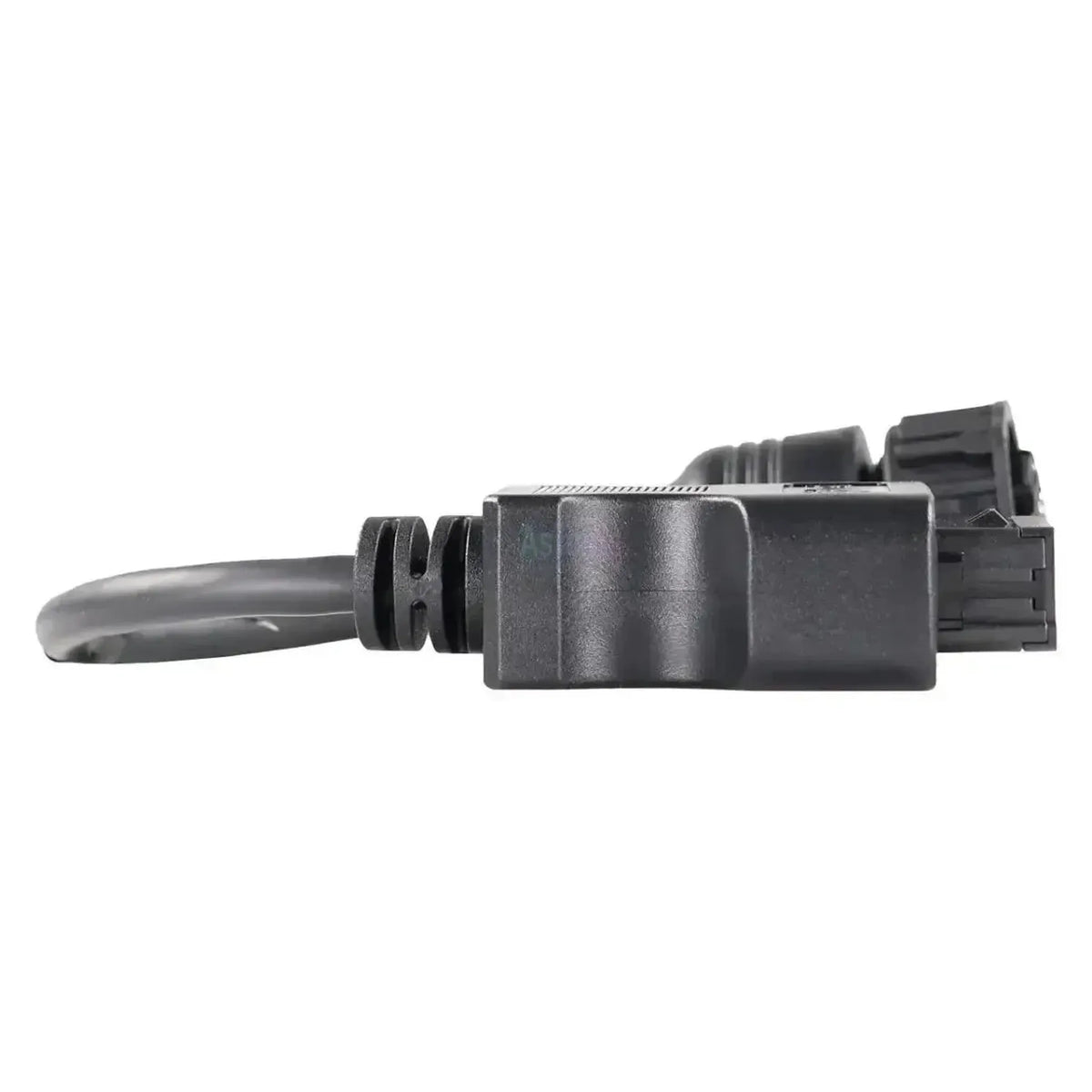

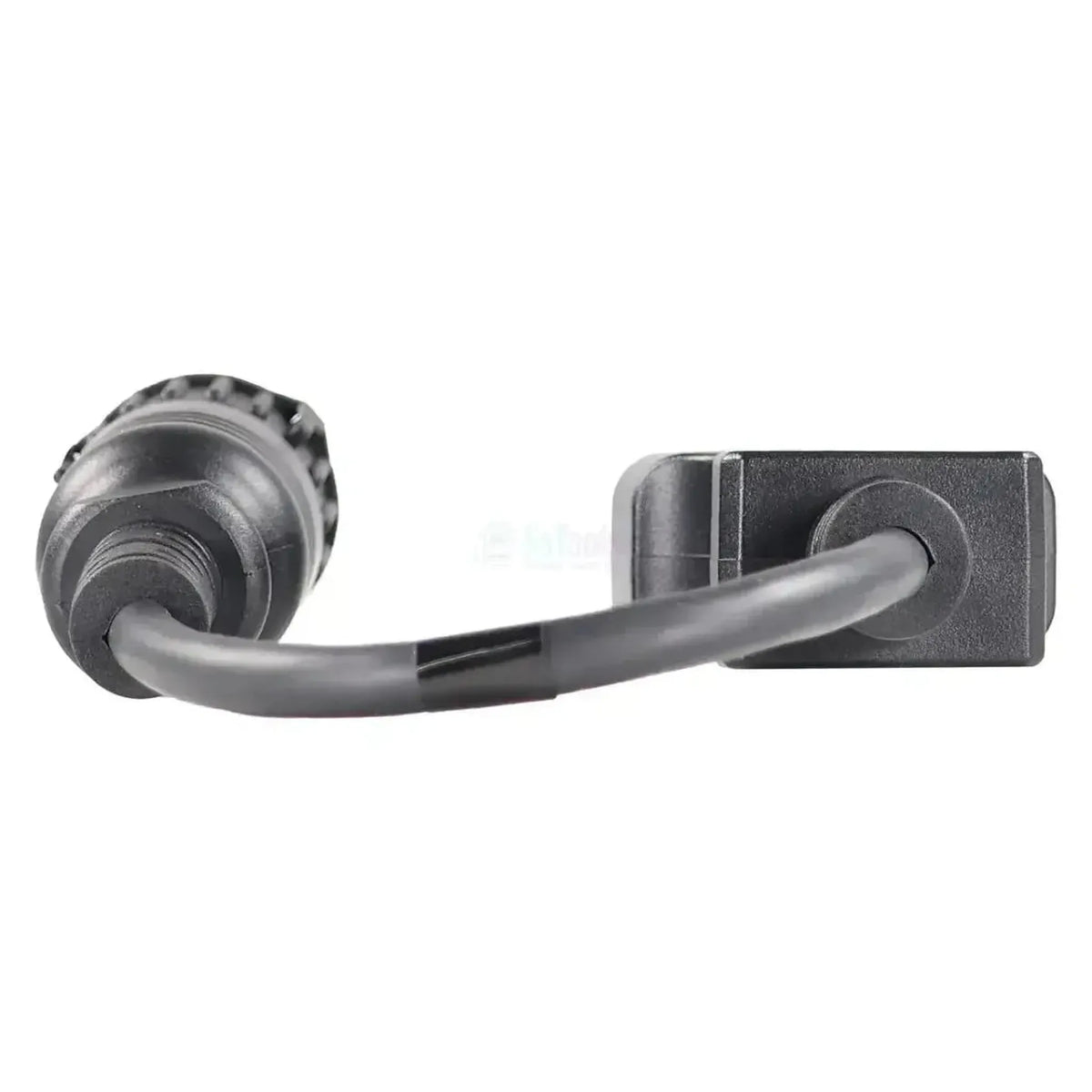

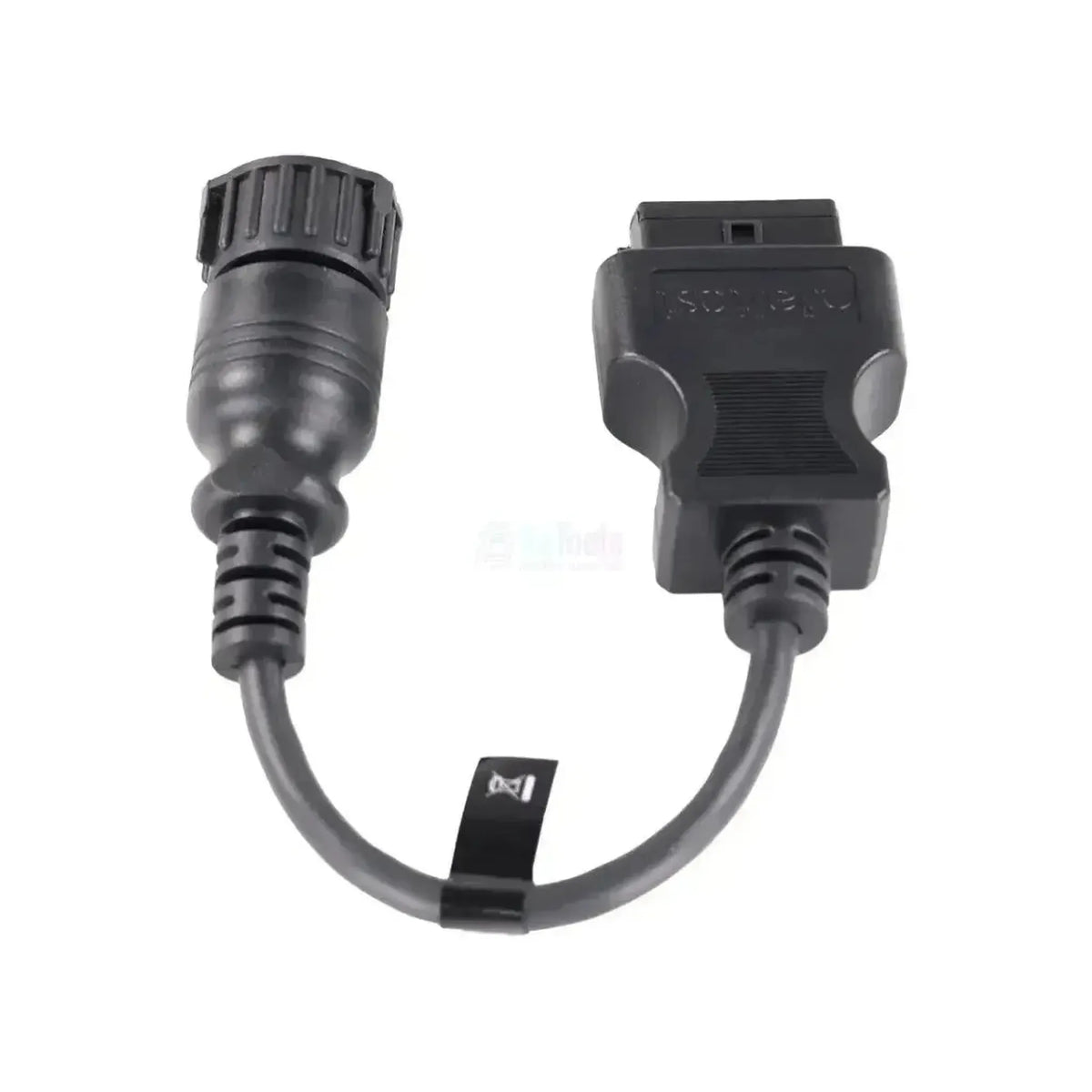

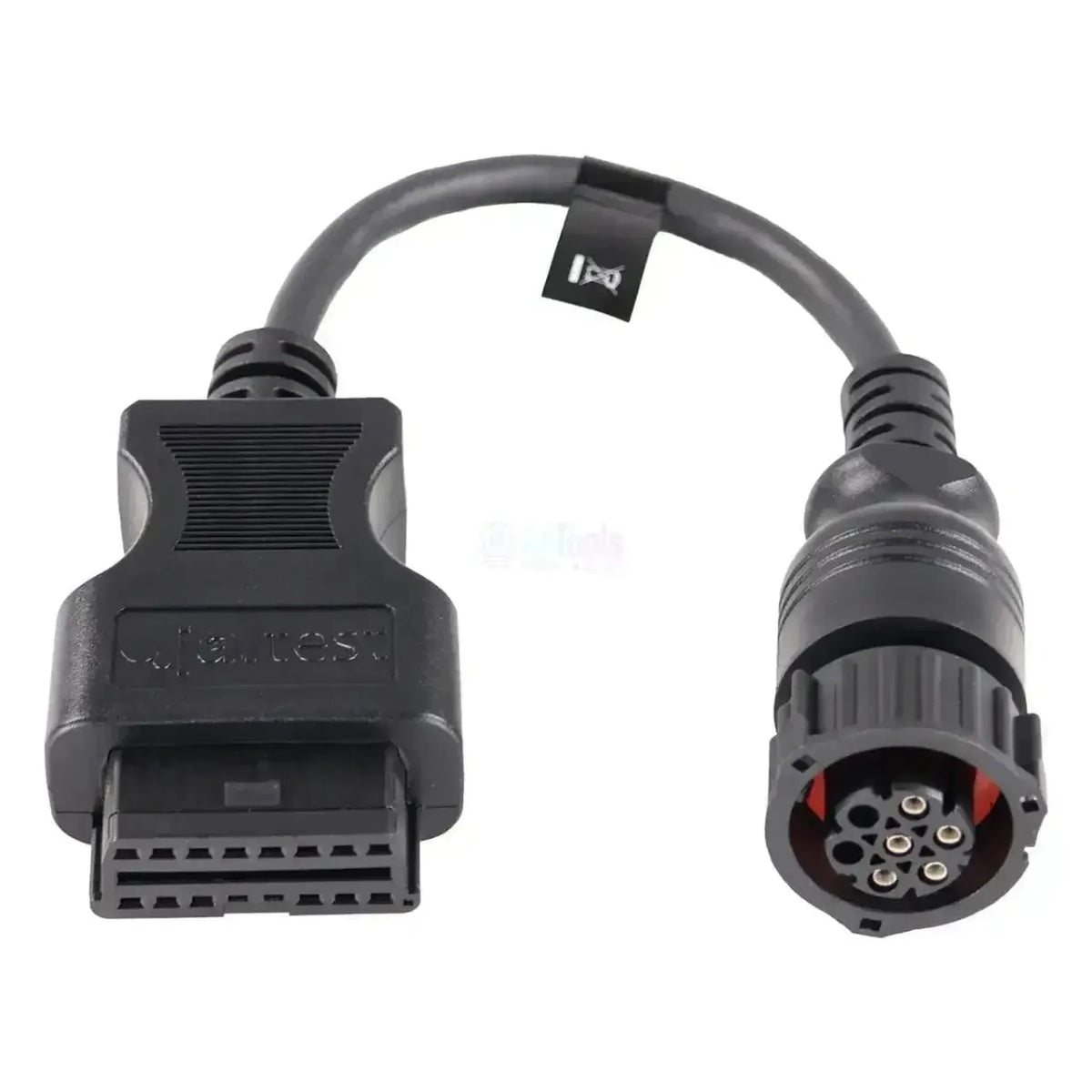

Il Jaltest JDC552A è il cavo diagnostico per i carrelli elevatori Linde; collega il connettore rotondo a 7 pin all'ingresso OBD2 a 16 pin del Vostro cavo diagnostico Jaltest. Sul lato veicolo si trova il connettore rotondo proprietario a 7 pin, situato nella cabina di guida del carrello elevatore; sul lato interfaccia si trova la spina OBD2 a 16 pin del Jaltest Link.
Con questo collegamento, l'apparecchiatura Jaltest legge l'intera rete CAN Linde: oltre al controllo motore, vi sono collegati il controllo della trasmissione LTC, il controllo dell'impianto idraulico LHC, il display LDC e il controllo del filtro antiparticolato LPF, e sulle serie elettriche i moduli di potenza HPM e TPM. Con LTC, LHC e LDC i valori misurati sono limitati, mentre i controlli del motore diesel forniscono un elenco più ampio. I veicoli di movimentazione interna non sono mai stati soggetti a normative OBD, quindi Linde utilizza questo connettore anche sulle serie più recenti. Il cavo rientra in Jaltest MHE (Material Handling Equipment).
VANTAGGI
LIMITAZIONI
Applicazioni e funzionalità
Tramite questo collegamento, accedete con il software Jaltest alle unità di controllo del carrello elevatore. I sistemi presenti variano a seconda della serie e della motorizzazione.
Unità di controllo accessibili
- LTC (CAN), Transmission: Il controllo della trasmissione del carrello.
- LHC (CAN), Hydraulic System: Il controllo dell'impianto idraulico di sollevamento.
- LDC (CAN), Instrument cluster: Il display, con i dati di manutenzione.
- EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) e EDC 17 CP20 (CPY), Electronic Diesel Control: I successivi controlli del motore diesel.
- GCP, Engine Control Module: Il controllo motore delle versioni a gas e GPL.
- LPF (CAN), Exhaust gas treatment system: Il controllo del filtro antiparticolato.
- HPM (CAN) e TPM (CAN), Power module: I moduli di potenza delle serie elettriche.
Ciò che è possibile fare
- Leggere e cancellare i codici di guasto: Leggere la memoria dei guasti dell'unità di controllo, con descrizione del malfunzionamento rilevato.
- Visualizzare i valori misurati: I valori dei sensori per ciascuna unità di controllo; con LTC, LHC e LDC questo elenco è limitato.
- Consultare i dati di manutenzione: Tramite il display LDC e i controlli del motore diesel, ad eccezione dell'EDC 15 VM.
Veicoli e applicazioni compatibili
Il connettore è determinante, non il modello. Questo cavo si adatta a qualsiasi carrello elevatore Linde dotato del connettore diagnostico rotondo a 7 pin. Le seguenti serie sono coperte da Jaltest MHE; quale connettore sia presente sul Vostro carrello, verificatelo direttamente sul veicolo.
Linde:
- Serie 392 (Carrelli elevatori diesel/GPL H20 - H25)
- Serie 393 (Carrelli elevatori diesel/GPL H25 - H35)
- Serie 394 (Carrelli elevatori diesel/GPL H40 - H50)
- Serie 396 (Carrelli elevatori diesel/GPL H50 - H80)
- Serie 391 (Carrelli elevatori diesel/GPL H14 - H20)
- Serie 386 (Carrelli elevatori elettrici E12 - E20): (ca. 2006 - 2019)
- Serie 387 (Carrelli elevatori elettrici E20 - E30)
- Serie 388 (Carrelli elevatori elettrici E35 - E50)
Contenuto della confezione
- 1x Jaltest (JDC552A) | Cavo adattatore Linde 7-pin OBD – 16-pin OBD2 | Attrezzature di sollevamento e movimentazione
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Numero di riferimento | JDC552A |
| Tipo | Cavo adattatore |
| Applicazione | Carrelli elevatori Linde diesel, GPL ed elettrici |
| Connettore lato veicolo | OBD 7-pin |
| Connettore lato interfaccia | OBD2 16-pin |
| Unità di controllo | LTC, LHC, LDC, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA e CPY), GCP, LPF, HPM e TPM |
| Settore | Attrezzature di sollevamento e movimentazione |
| Modulo Jaltest | Jaltest MHE (Material Handling Equipment) |
| Parte del kit cavi | Kit cavi MHE per carrelli elevatori (70002022) |
| Necessario per l'utilizzo | Jaltest Link con licenza software valida |
