Jaltest Marine (Interno) Strumento di diagnosi

Il modulo Jaltest Marine è una piattaforma di diagnosi multi-marca e multi-sistema all'avanguardia, specificamente sviluppata per l'elettronica complessa dei motori entrobordo, trasmissioni a elica (sterndrives) e generatori marini. Il sistema combina il robusto, impermeabile e wireless Jaltest Link VCI (Vehicle Communication Interface) con il potente e completo software di diagnosi Jaltest SOFT Marine.

Ciò che distingue Jaltest Marine è l'integrazione di diagnosi, documentazione tecnica e guida alla riparazione in un'unica interfaccia facile da usare. La piattaforma supporta i tecnici durante l'intero processo di diagnosi e riparazione – dall'analisi dei guasti nei sistemi motore, trasmissione o carica fino alla calibrazione dopo la sostituzione dei componenti. Jaltest Marine è quindi uno strumento essenziale per ogni officina professionale di nautica che lavora con sistemi entrobordo e gruppi elettrogeni.

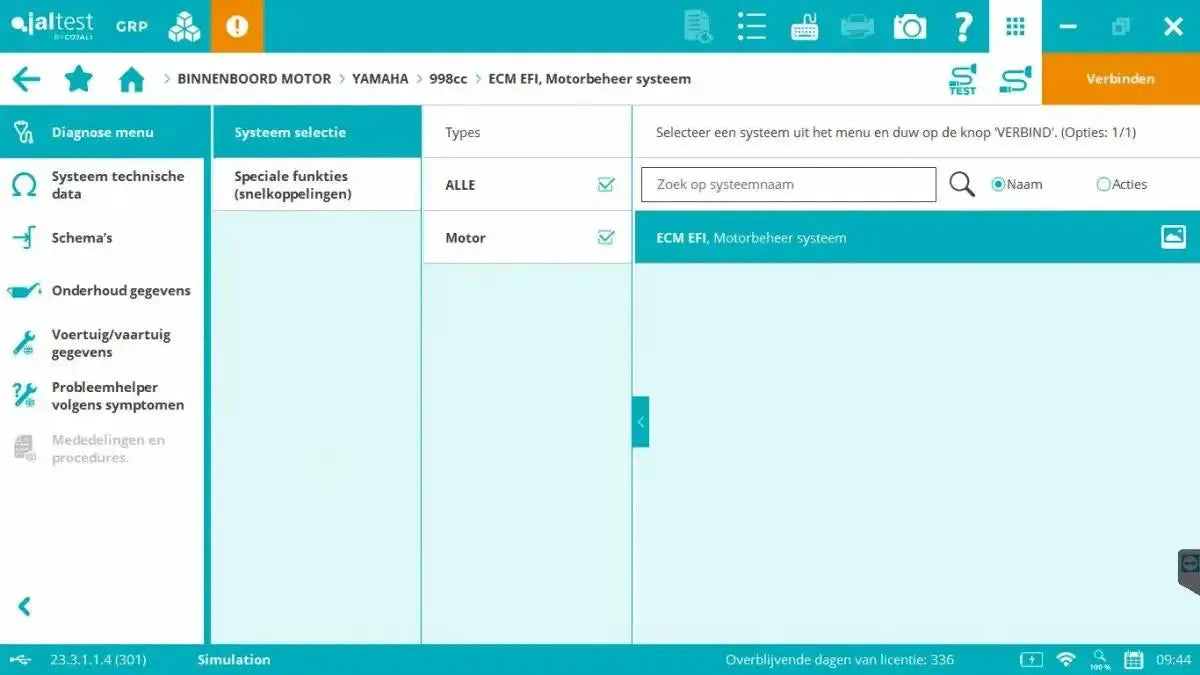

Funzioni di diagnosi:

Il modulo Jaltest Marine per motori entrobordo, sterndrive e generatori offre una completa diagnosi a livello OE per tutti i sistemi elettronici rilevanti a bordo. Queste funzionalità permettono di individuare rapidamente i guasti e risolverli in modo mirato.

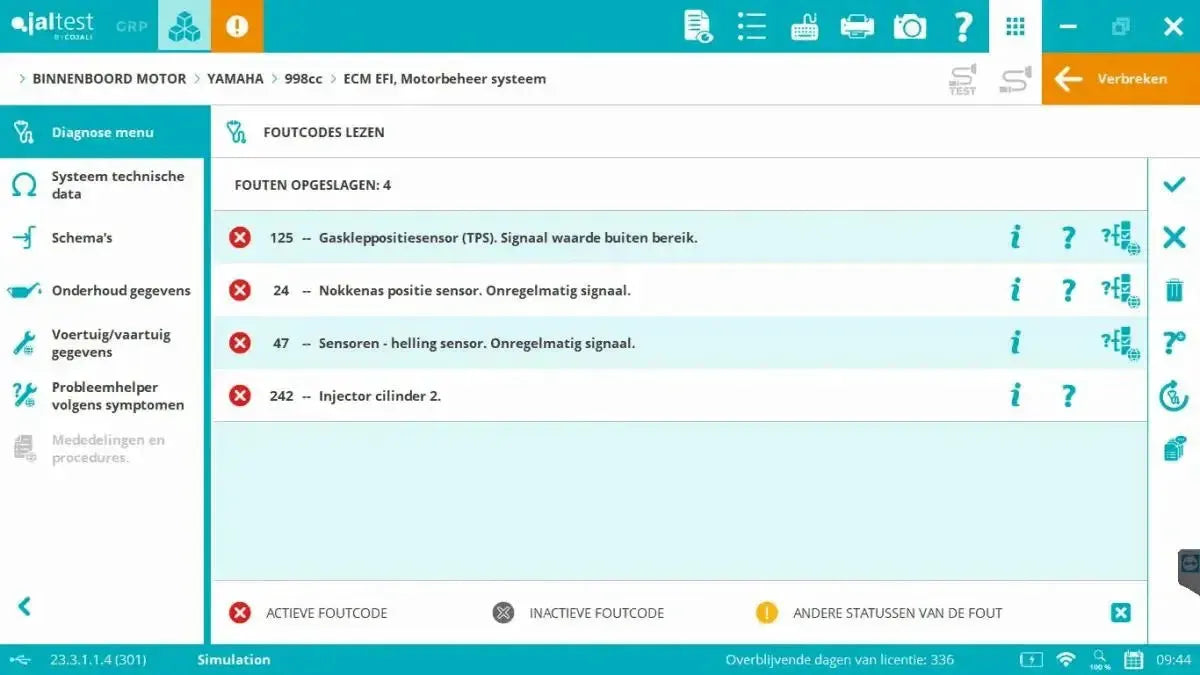

• Lettura e cancellazione codici di errore: Rileva codici di errore attivi, inattivi e permanenti con descrizioni chiare e riferimenti ai codici originali. Dopo una riparazione, i codici di errore possono essere cancellati immediatamente.
• Monitoraggio dati in tempo reale: Mostra in tempo reale i valori dei sensori e parametri di sistema come il regime del motore, la pressione del turbo, la pressione dell'olio, la temperatura del liquido di raffreddamento o della trasmissione e altro ancora. Gli utenti possono creare una lista personalizzata di valori da monitorare, che possono essere visualizzati numericamente o in grafici interattivi.
• Test degli attuatori: Consente il controllo diretto di componenti come iniettori, la pompa del carburante e vari relè o elettrovalvole, per verificarne il corretto funzionamento in condizioni reali.
• Informazioni di sistema e ECU: Fornisce accesso a tutti i dati identificativi della ECU, inclusi numero di parte, numero di serie, versione software e il totale ore di funzionamento, essenziali per la gestione della manutenzione e l'analisi della garanzia.

Funzioni di manutenzione, assistenza e calibrazione:

Il modulo Jaltest Marine offre un'ampia e approfondita gamma di procedure di manutenzione, assistenza e calibrazione per motori entrobordo, sterndrive e generatori marini. Queste funzioni sono equivalenti o più avanzate rispetto a quelle degli strumenti originali del concessionario, permettendo al tecnico di eseguire riparazioni complete in modo autonomo e corretto.

Manutenzione e assistenza motore:

• Reset intervallo olio e manutenzione: Reimposta l'indicatore di manutenzione nella ECU dopo cambio olio o servizio programmato basato sulle ore di funzionamento.
• Codifica iniettori: Programma i codici di calibrazione di iniettori nuovi o revisionati per un'ottimale iniezione carburante, combustione e potenza.
• Servizio DPF: Offre pieno supporto per il filtro antiparticolato diesel (DPF), inclusa la rigenerazione forzata, e il reset dei valori di fuliggine e cenere dopo la pulizia o sostituzione del filtro.
• Controlli di sistema motore: Esegue test specifici di sistema come la disattivazione dei cilindri, per controllare il contributo di ogni cilindro e isolare problemi con iniettori, candele o compressione.
• Regolazione del regime minimo: Consente di regolare il regime minimo entro i limiti OEM, ad esempio per la messa a punto fine di generatori o motori in uso trolling.

Calibrazioni di sistema:

• Calibrazione sensore posizione farfalla (TPS): Calibrazione del sensore TPS per una corretta risposta della manetta e una dinamica motore stabile.
• Calibrazione joystick e comandi: Calibrazione dei comandi elettronici come i joystick, inclusi sistemi come Volvo Penta IPS, per un controllo preciso e diretto del mezzo.
• Calibrazione della trasmissione: Reset e regolazione di trasmissioni e frizioni controllate elettronicamente, per un cambio fluido e una corretta gestione della coppia.
• Calibrazione dei sensori: Calibrazione dei sensori motore principali come quelli per pressione turbo, pressione olio, temperatura del liquido di raffreddamento e pressione carburante.

Procedure di servizio generali:

• Preparazione invernale & conservazione: Procedura guidata per la preparazione invernale del motore. Include il risciacquo del sistema di raffreddamento e la conservazione del sistema di alimentazione, per prevenire danni da gelo e depositi.
• Reset dei parametri del motore: Ripristina i valori di apprendimento adattativo della ECU alle impostazioni di fabbrica, ad esempio dopo riparazioni importanti o errori di sistema.
• Sfiato del sistema di alimentazione: Procedura di avvio per rimuovere l'aria dal sistema di alimentazione dopo la sostituzione dei filtri o al riavvio dopo esaurimento del carburante.

Diagnosi avanzata & informazioni tecniche:

La vera forza del Jaltest Marine-module risiede nell'integrazione diretta di informazioni tecniche specializzate nel software di diagnosi. Ciò rende il sistema più di un semplice scanner – diventa un vero e proprio partner tecnico per il laboratorio professionale di nautica.

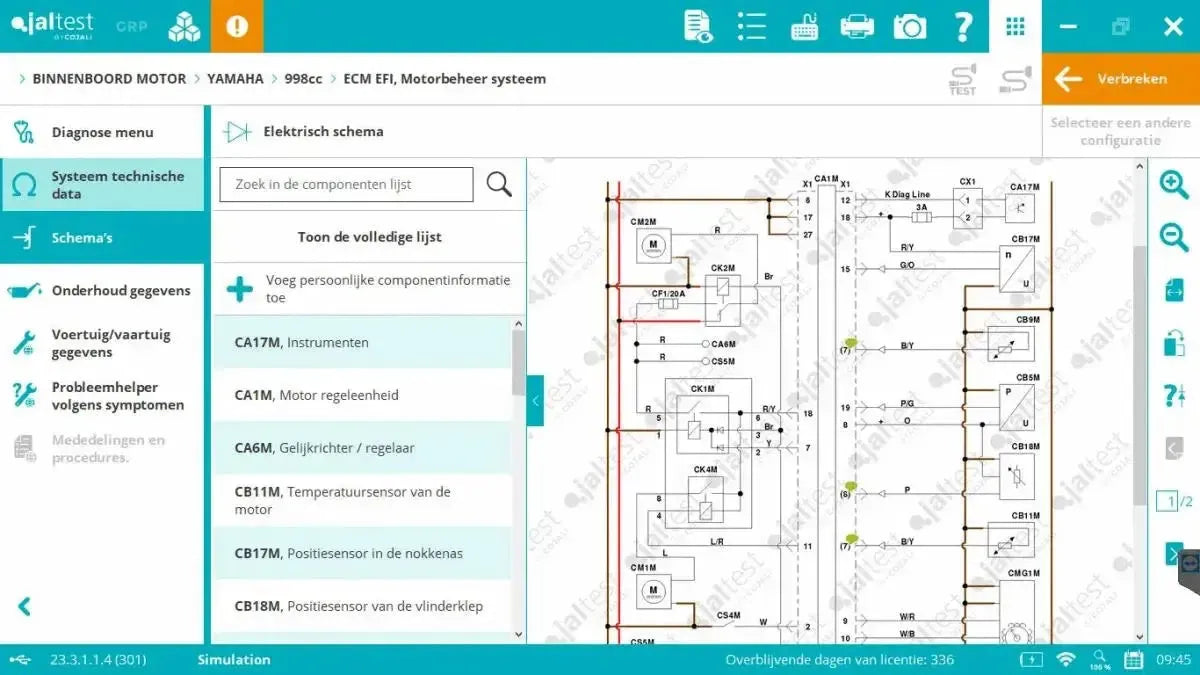

• Schemi elettrici interattivi: Jaltest offre schemi dinamici e cliccabili del sistema motore e dell'elettronica di bordo. Gli utenti possono ingrandire su componenti, fusibili, masse e cablaggi, con accesso diretto a:
  • Pin-out dei connettori
  • Procedure di test per componenti specifici

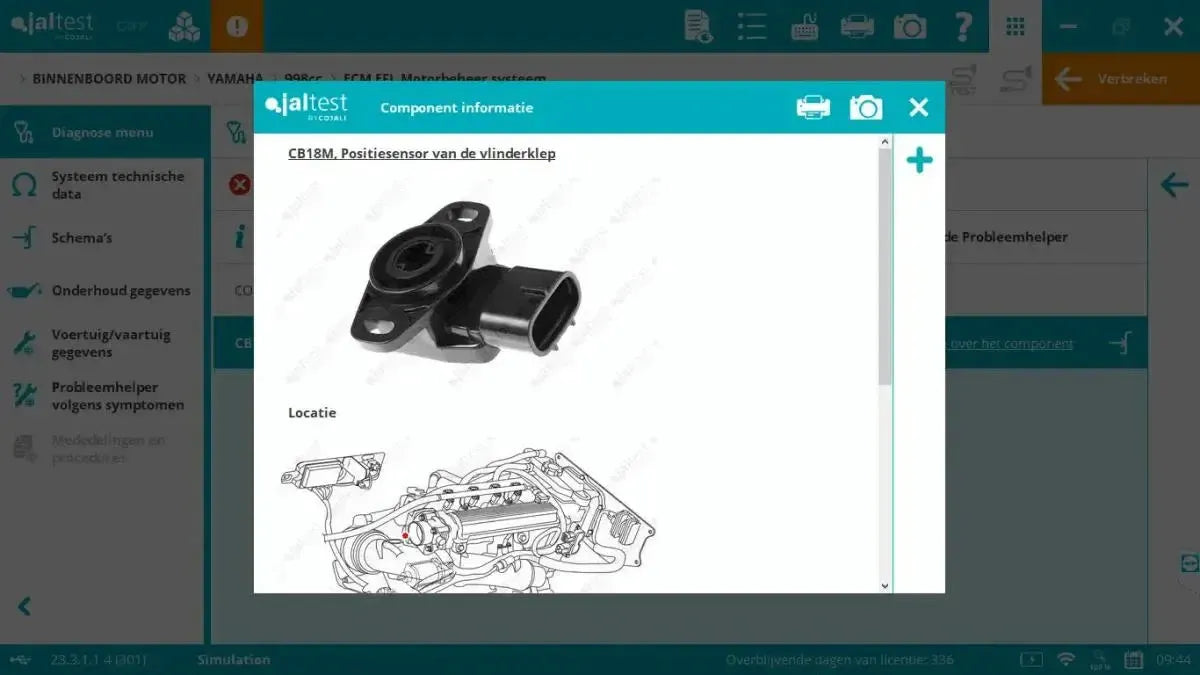

  • Foto dei componenti e descrizioni della posizione

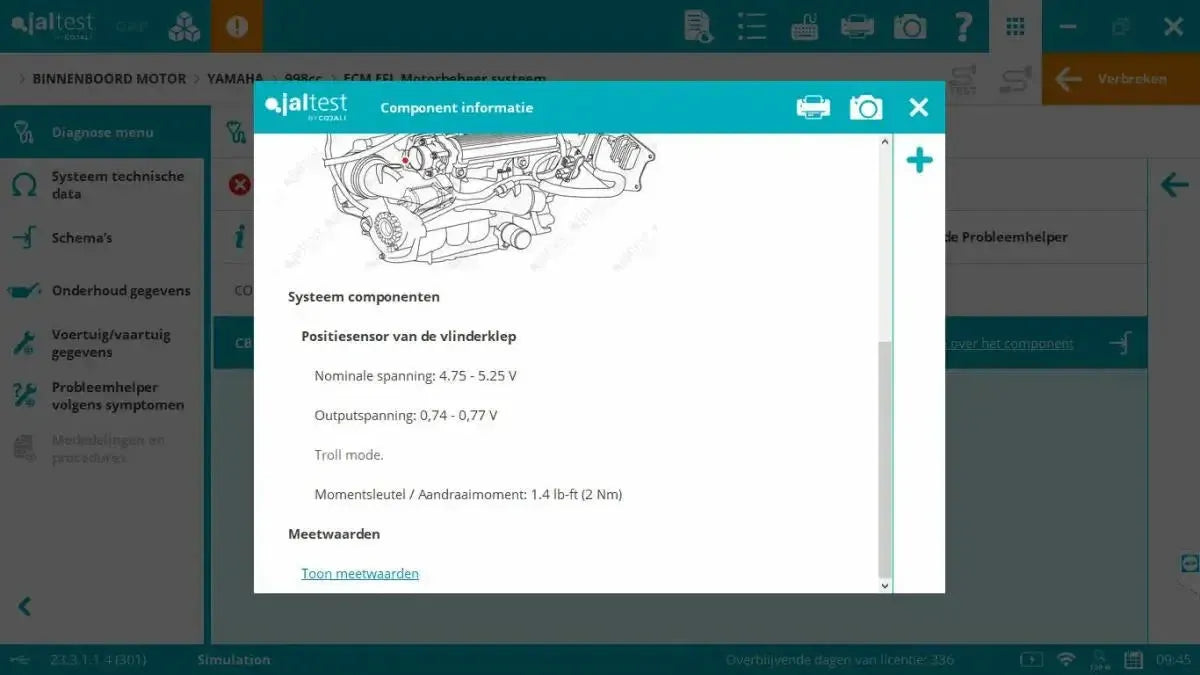

  • Valori nominali di misura (resistenza, tensione, ecc.)

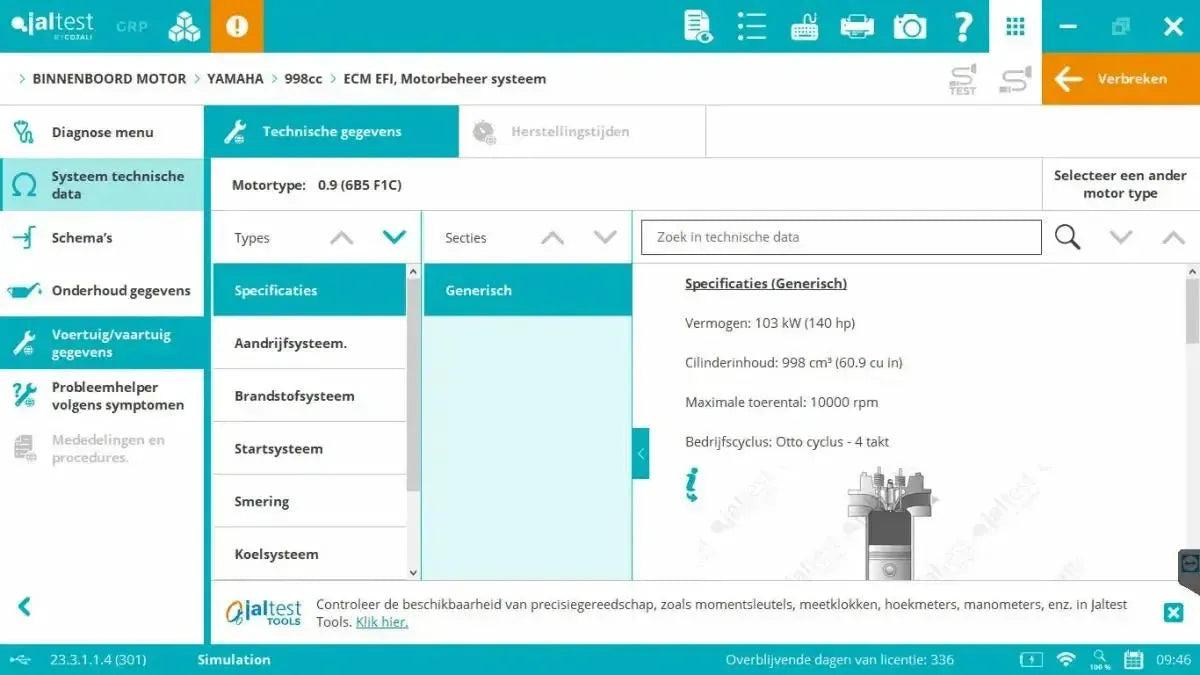

• Dati tecnici motore: Jaltest contiene un'enciclopedia digitale completa con informazioni specifiche per motore, tra cui:
  • Coppie di serraggio per componenti come candele, teste cilindro e flange di scarico
  • Dati di regolazione per es. gioco valvole, anticipo accensione o regime minimo
  • Specifiche dei fluidi per olio motore, liquido refrigerante, olio trasmissione e lubrificanti
  • Dati dei componenti con specifiche tecniche di sensori, attuatori e funzioni ECU
• Guide di riparazione per codice di errore: In caso di codice di errore, Jaltest genera una guida di riparazione passo-passo, inclusi controlli del cablaggio, test dei componenti e soluzioni proposte, adattate al modello specifico del motore.
• Diagnosi basata sui sintomi: Senza codici di errore, la diagnosi può essere avviata in base a sintomi come "motore non si avvia", "fumo nero" o "vibrazioni". Jaltest guida il tecnico attraverso una procedura di test guidata con controlli logici.
• Bolletini tecnici & procedure: Accesso ai bolletini tecnici emessi da Jaltest su problemi comuni, guasti ricorrenti e raccomandazioni di manutenzione specifiche per marca.
• Dati di manutenzione: Programmi di manutenzione specifici per produttore generati automaticamente, basati sulle ore di funzionamento. Il software specifica i compiti esatti per ogni intervallo, come la sostituzione di girante, filtri, cinghie a V, anodi e altri componenti soggetti a usura.
• Procedure di servizio: Istruzioni dettagliate e passo dopo passo per eseguire la manutenzione periodica, inclusa una panoramica di parti necessarie, quantità, coppie di serraggio e valori di regolazione.

Moduli software specializzati:

Il modulo Jaltest Marine fa parte di una piattaforma modulare e può essere ampliato con moduli software specializzati che elevano la capacità diagnostica, l'organizzazione dell'officina e il supporto tecnico a un livello superiore. Questi ampliamenti sono completamente integrati nell'ambiente di diagnosi Jaltest e progettati per un uso professionale nel settore marittimo.

• Jaltest GRP (Garage Resource Planning): Un sistema integrato di gestione officina che consente agli utenti di gestire centralmente clienti, veicoli, ordini di lavoro, pianificazione e fatturazione. I rapporti di diagnosi vengono automaticamente collegati all'ordine di lavoro corretto, risultando in una storia di manutenzione completamente digitale per veicolo.

Jaltest Info Online: Una banca dati tecnica completa con accesso diretto a:

• Manuali di riparazione
• Spiegazioni dei codici di errore
• Schemi elettrici e posizioni dei componenti
• Dati di regolazione e intervalli di manutenzione
• Bolletini tecnici per marca e modello

Tutte le informazioni sono specifiche per veicolo e motore e vengono costantemente aggiornate dagli sviluppatori di Jaltest.

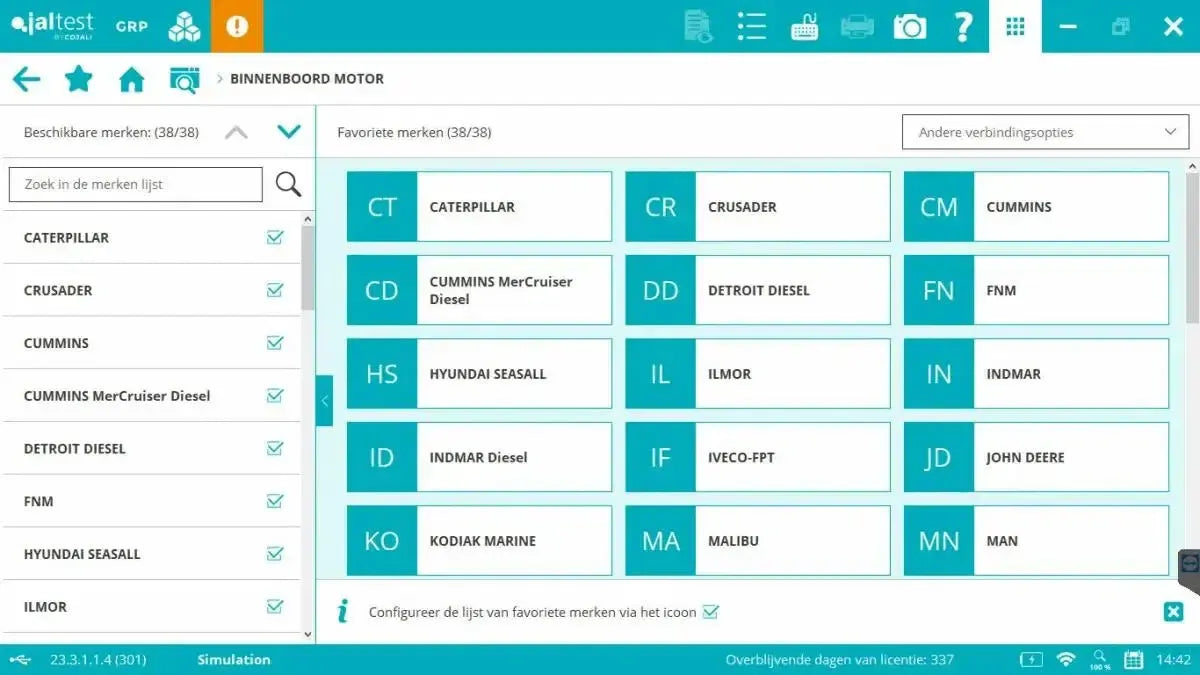

Marchi di veicoli supportati:

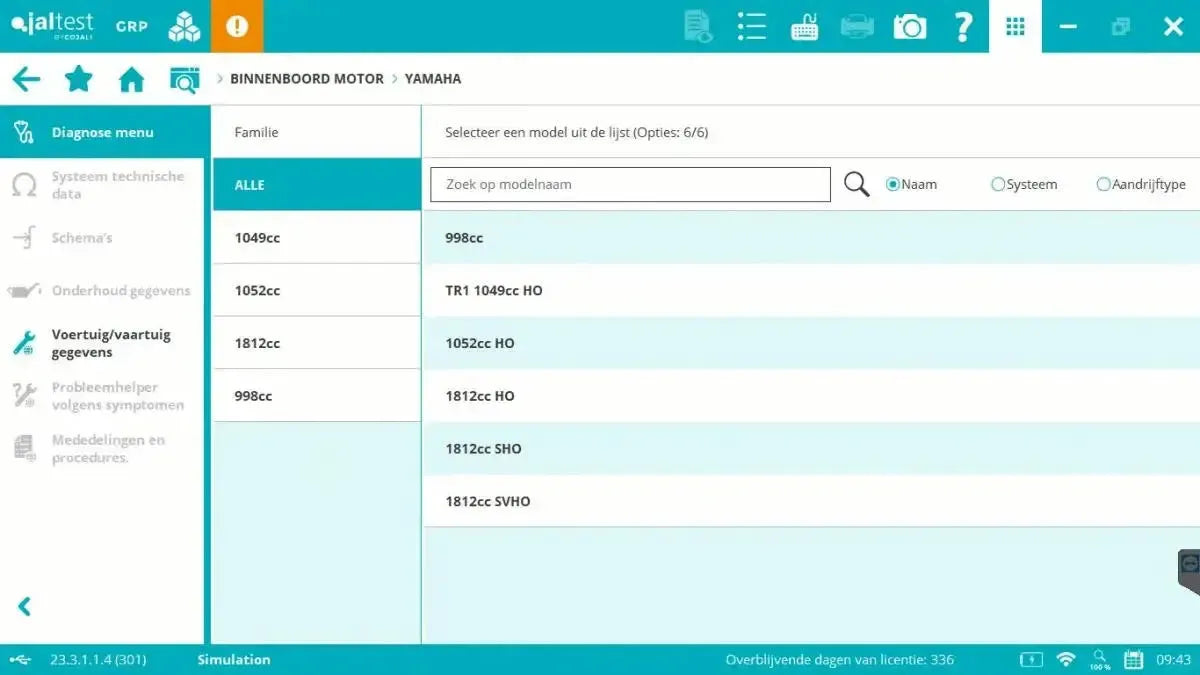

• Motori entrobordo: Caterpillar, Crusader, Cummins, Cummins MerCruiser Diesel, Detroit Diesel, FNM, Hyundai Seasall, Ilmor, Indmar, Indmar Diesel, Iveco-FPT, John Deere, Kodiak Marine, Malibu, MAN, Marine Power, Mercury Diesel, Mercury MerCruiser, Mercury Racing, MTU, OMC, OMC Diesel, Panther Airboats, PCM, Rotax, Scania, Scarab, Sea-Doo (BRP), Steyr, Toyota Marine, Vetus, VM Motori, Volkswagen, Volvo Penta, Volvo Penta Gasoline, Weber, Yamaha, Yanmar

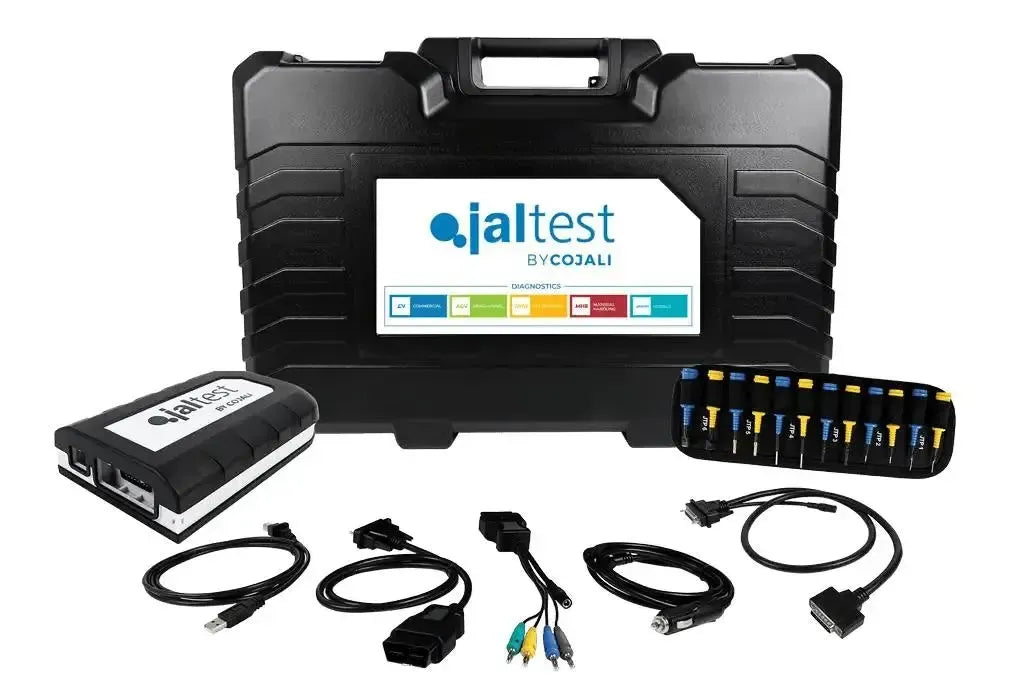

Contenuto della confezione:

• Interfaccia Jaltest Link V9
• Adattatore Jaltest 15 Pin DB15 - 16 Pin OBD2
• Cavo prolunga Jaltest 26 Pin DB26
• Jaltest USB-A - USB-B
• Kit multipin Jaltest
• Valigetta porta attrezzi Jaltest (Compatta)
• Cavo adattatore accendisigari Jaltest

Informazioni sulla licenza:

Il modulo Jaltest Marine per motori marini, trasmissioni a elica e generatori funziona con una licenza software annuale. Questa licenza offre accesso completo a tutte le funzioni di diagnosi, manutenzione e calibrazione per tutti i marchi e sistemi supportati nel settore marittimo. La licenza include:

• Tre grandi aggiornamenti software all'anno, con copertura migliorata per motori, sterndrives e generatori, aggiunta di nuovi marchi e dati tecnici aggiornati.
• Accesso al supporto tecnico, inclusa assistenza all'attivazione, analisi dei codici di errore, aggiornamenti software e interpretazione dei parametri specifici del motore.

Struttura modulare:

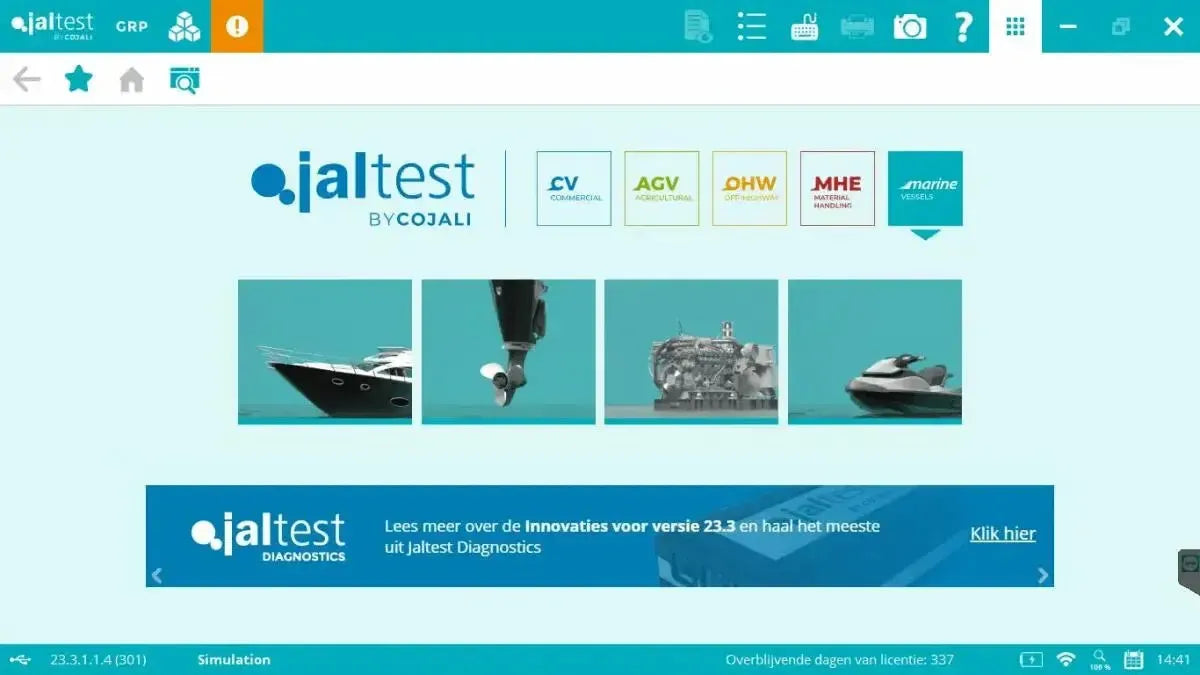

Il software Jaltest è modulare e ampliabile. Oltre a motori marini e generatori (Marine), possono essere attivate licenze aggiuntive per altre categorie di veicoli, come:

• Veicoli commerciali (CV)

• Veicoli agricoli (AGV)
• Macchine Off-Highway (OHW)
• Material Handling Equipment (MHE)
• Applicazioni marittime (Marine)
