Jaltest  |  SKU: JDC203A

Jaltest (JDC203A) | Cavo adattatore Mercedes da 14 pin OBD1 a 16 pin OBD2 | Veicoli commerciali e da lavoro

€133,95 incl.
€110,70 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

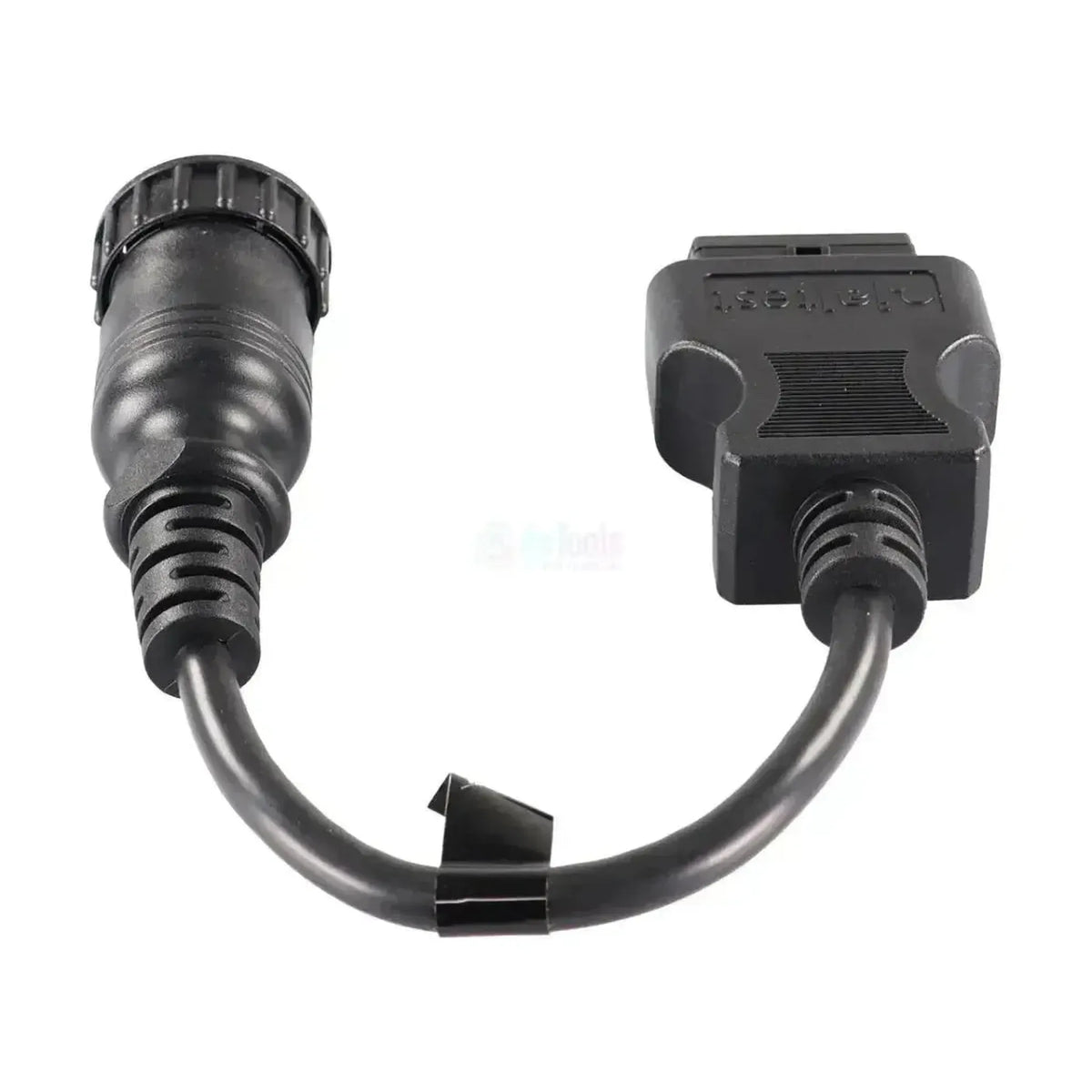

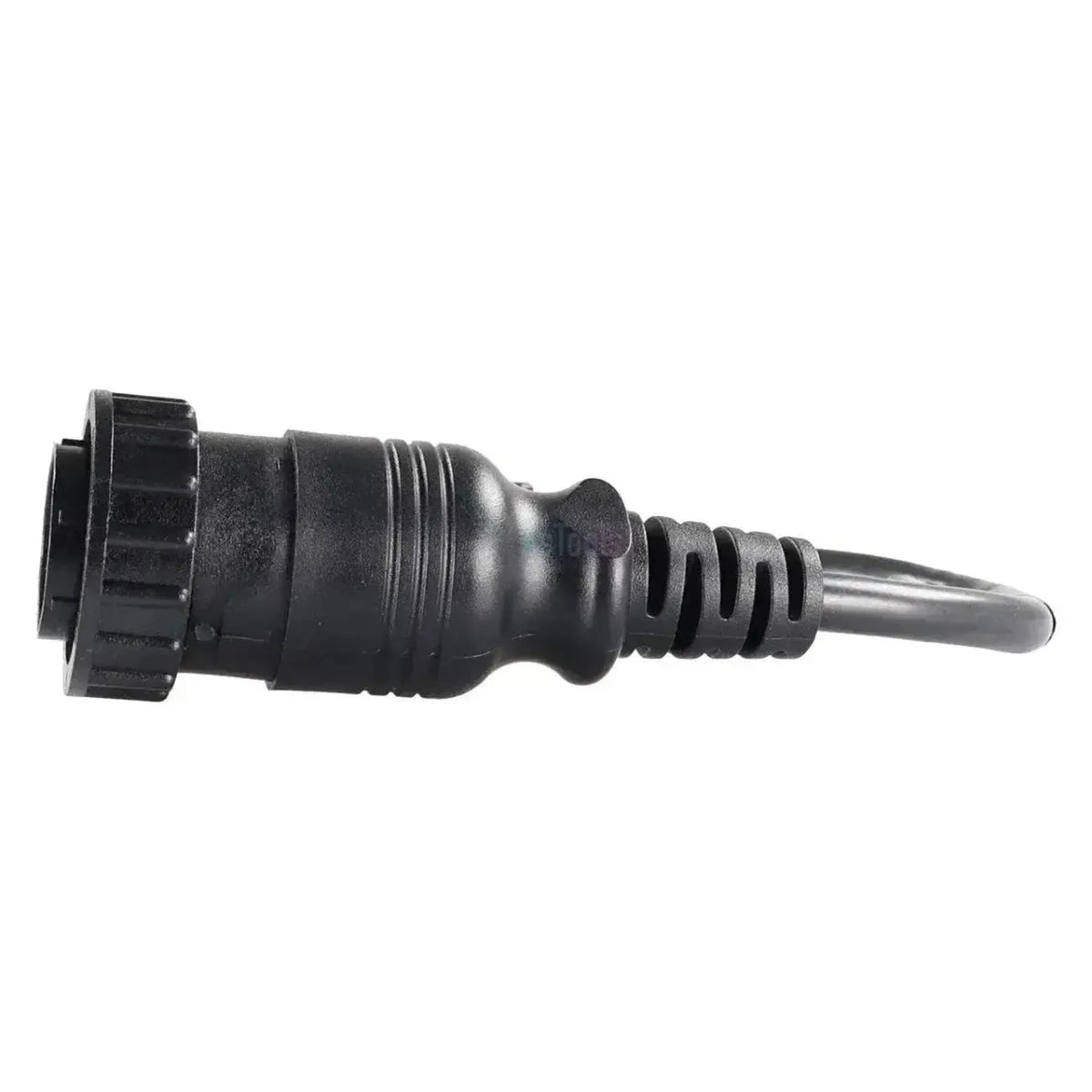

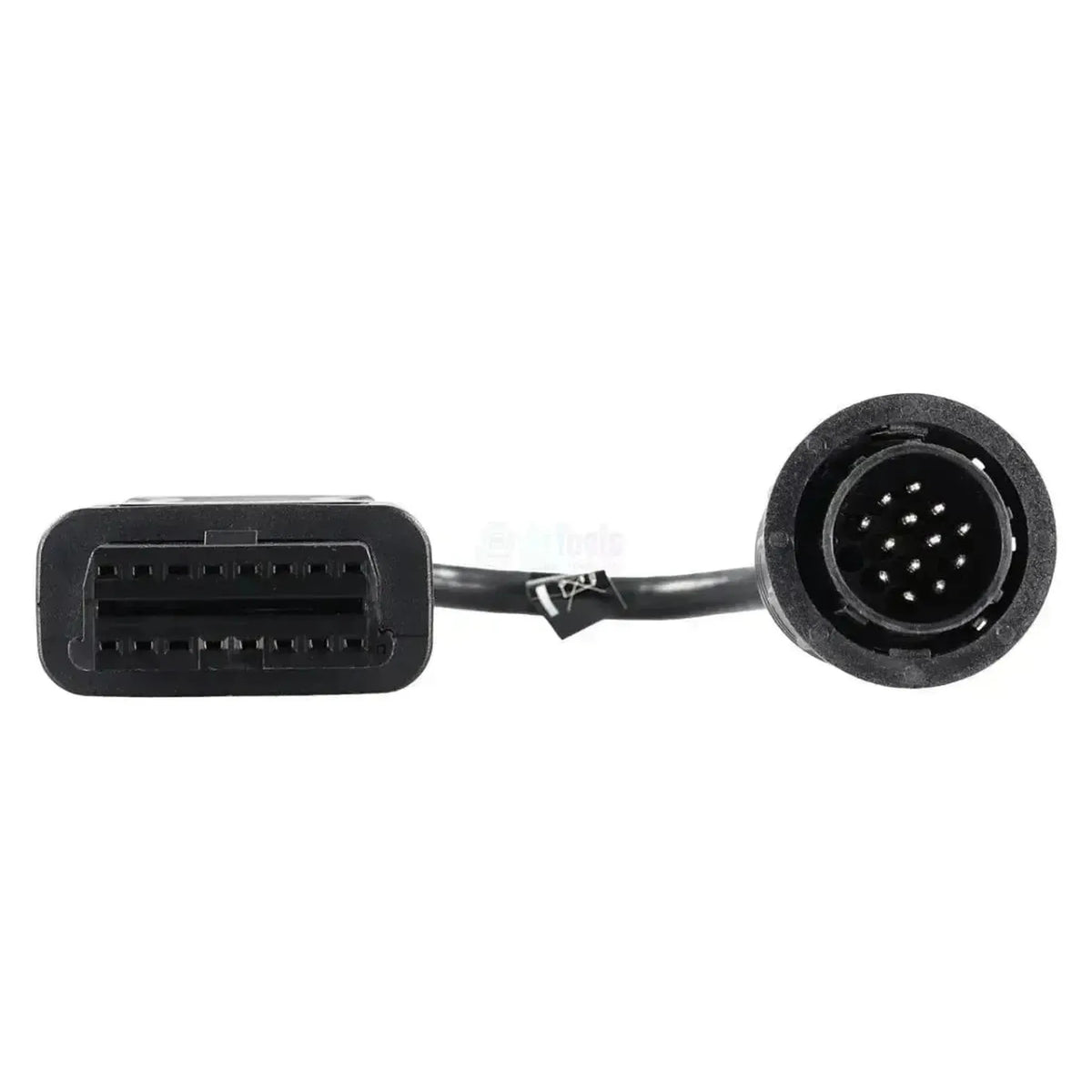

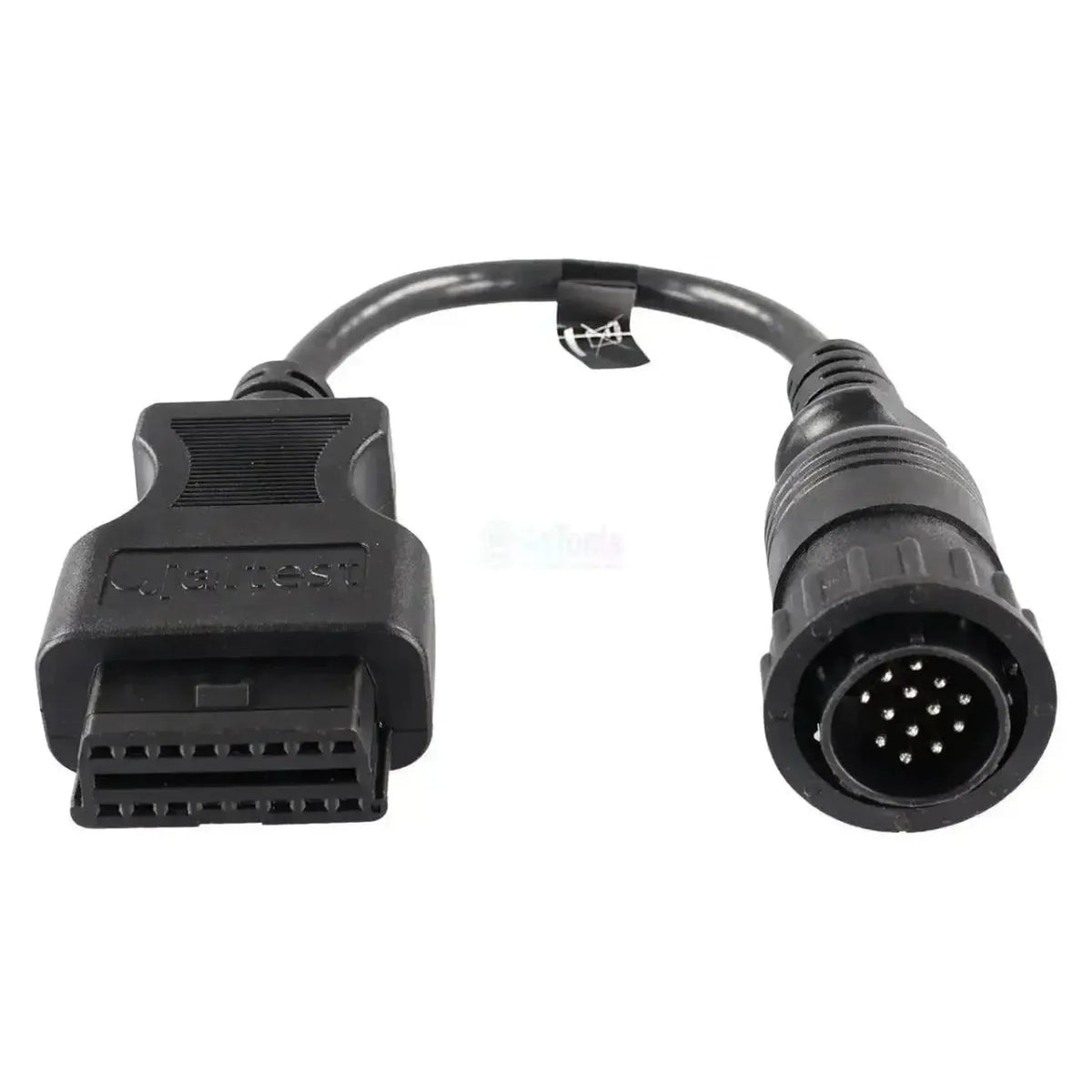

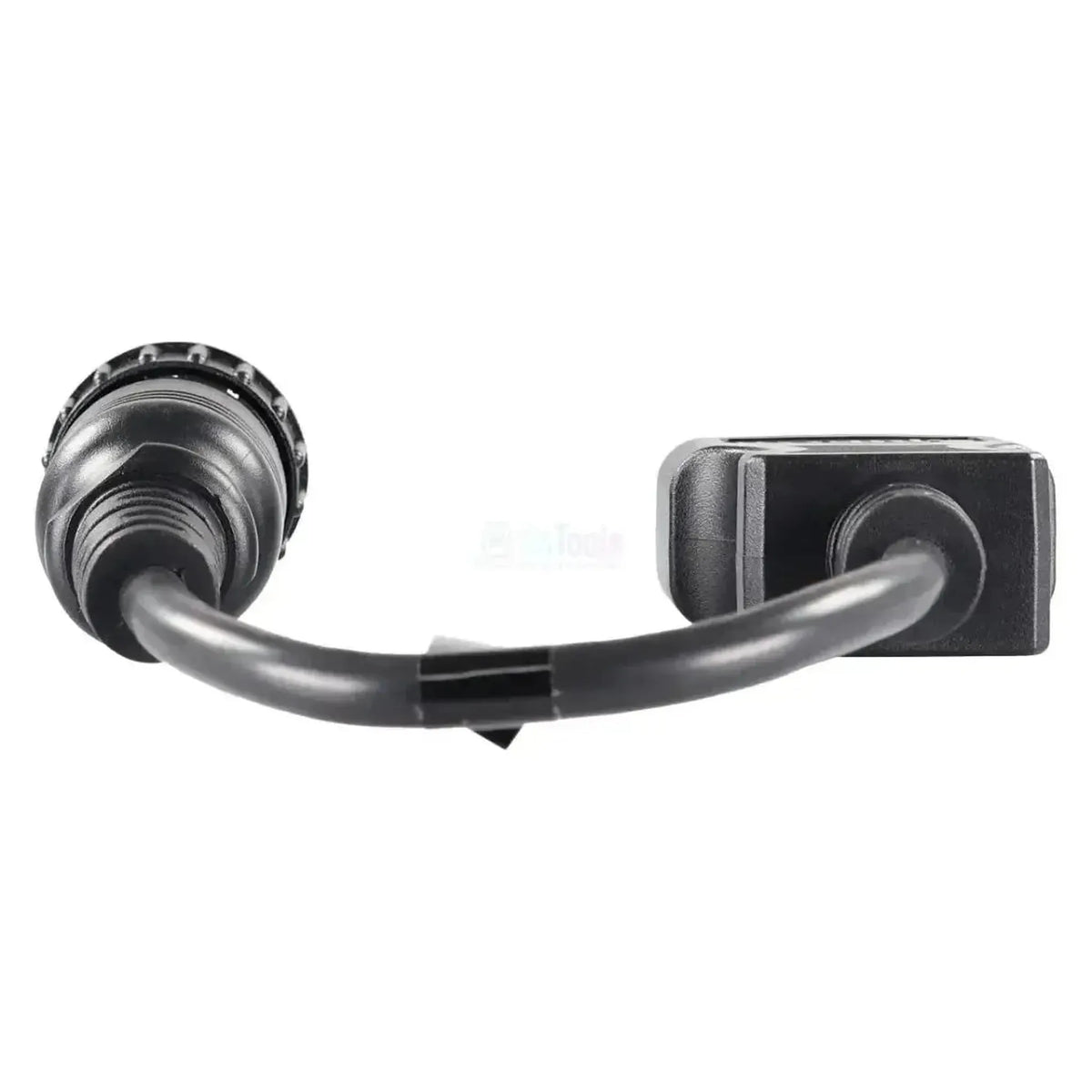

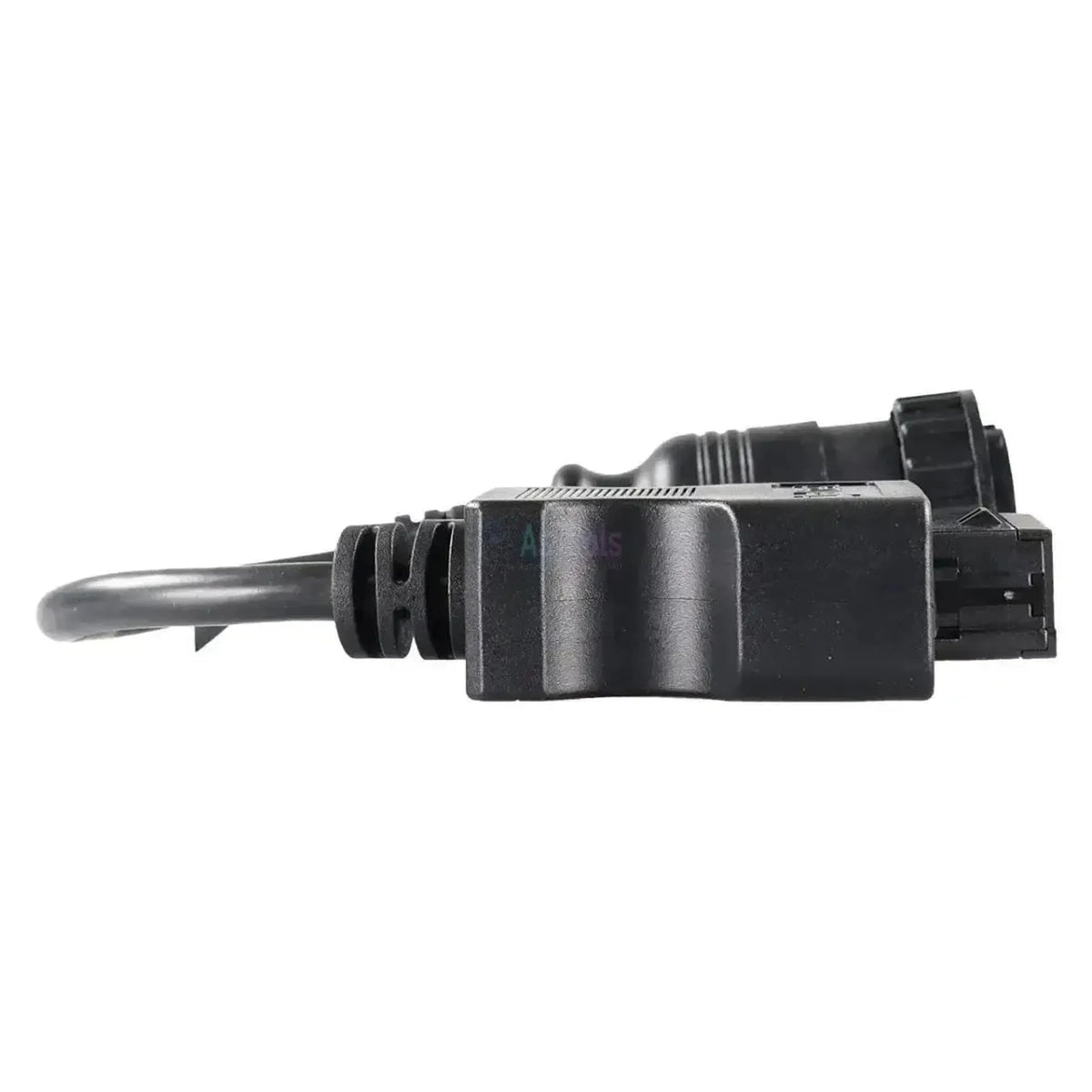

La Jaltest JDC203A collega la presa diagnostica rotonda a 14 poli dei veicoli commerciali Mercedes-Benz più datati alla presa OBD2 a 16 pin del cavo diagnostico Jaltest. Sul lato veicolo è presente un connettore rotondo nero con ghiera zigrinata e quattordici pin disposti a cerchio. Il cavo misura da 28 a 30 cm e la presa si trova nella cabina.

Con il cavo collegato, il software Jaltest accede alle centraline dietro la presa, dalla gestione motore MR e dalla gestione marcia FR fino a freni, sospensioni pneumatiche e quadro strumenti. Il numero di centraline dipende dalla serie: una SK/MK/LK degli anni novanta ne ha solo una frazione rispetto a un Actros. Il cavo funziona con Jaltest Link V8.1 e V9 ed è incluso in Jaltest CV.

VANTAGGI

✔Accede alla gestione motore MR con sistema a pompe unitarie e alla gestione marcia FR, che coordina le funzioni di motore, freni e trasmissione.
✔Anche la linea di trasmissione è coperta: gestione del cambio GS, selezione automatica delle marce AG e gestione della frizione KS.
✔Inoltre freni (ABS 6 e BS), rallentatore RS, sospensioni pneumatiche NR e sistema di manutenzione WS, con cui è possibile azzerare il contatore di manutenzione.
✔Compatibile con tutte le serie dotate del connettore rotondo a 14 poli, dalla SK/MK/LK alla Actros 2 (MP2), Atego, Axor, Vario, Econic e Unimog.

PUNTI DA CONSIDERARE

✕L'elettronica varia molto: le centraline e le funzioni disponibili dipendono dalla serie e dalla versione.
✕Solo per il connettore rotondo a 14 poli; a partire dalla Euro IV (ottobre 2005) Actros, Atego e Axor hanno ricevuto la presa OBD2 a 16 pin e per questi veicoli non serve questo cavo.
✕Con 28-30 cm il cavo è corto, quindi lavora vicino al connettore in cabina.
✕Per l'uso sono necessari un Jaltest Link con cavo diagnostico OBD2 e una licenza per Jaltest CV; non sono inclusi nel cavo.

Applicazioni e funzionalità

Il cavo è destinato alle officine che eseguono la diagnosi con Jaltest Link su autocarri Mercedes-Benz più datati, autocarri per distribuzione e Unimog. Un autocarro per distribuzione Atego monta moduli diversi da un trattore Actros; le centraline sottostanti provengono dalla copertura Mercedes-Benz di Jaltest.

Centraline accessibili

  • MR: Gestione motore con pompe unitarie.
  • FR: Gestione marcia.
  • GS, AG e KS: Cambio e frizione.
  • ABS 6 e BS: Controllo antibloccaggio e frenata.
  • RS: Gestione del rallentatore.
  • NR: Sospensioni pneumatiche.
  • INS e WS: Strumenti e manutenzione.
  • PSM: Modulo allestimento parametrizzabile.
  • ART, SPA e SRS: Distanza, corsia e airbag.

Cosa è possibile fare

  • Codici di errore: Lettura e cancellazione per sistema.
  • Valori misurati: Visualizzazione in valori numerici e grafico.
  • Componenti: Comando e test dei componenti.
  • Parametri: Scrittura delle impostazioni.
  • Calibrazioni: Dove Jaltest offre una procedura.
  • Manutenzione: Azzeramento del contatore di manutenzione.

Come si utilizza

  1. Verifica del connettore: Individuare la presa rotonda a 14 poli nella cabina.
  2. Collegamento: Inserire la JDC203A e bloccare la ghiera.
  3. Collegamento Link: Collegare il lato OBD2 al cavo diagnostico.
  4. Accensione inserita: attivi l'accensione, senza avviare il motore.
  5. Lettura: Selezionare Mercedes-Benz, la serie e il sistema.

Veicoli e applicazioni compatibili

Conta il connettore, non il modello. Il cavo è compatibile con i veicoli commerciali Mercedes-Benz dotati della presa diagnostica rotonda a 14 poli. Di seguito sono elencate le serie della copertura Jaltest CV; l'ultimo anno è ottobre 2005, quando per gli autocarri è diventata obbligatoria la presa OBD2 a 16 pin.

Mercedes-Benz:

  • SK / MK / LK: 1989 - 1998.
  • Actros (MP1): 1996 - 2002.
  • Actros 2 (MP2): 2002 - 2005.
  • Atego (1ª generazione): 1998 - 2005.
  • Axor: 2001 - 2005.
  • Vario: 1996 - 2005.
  • Econic: 1998 - 2005.
  • Unimog U 300 / U 400 / U 500: 2000 - 2005.
💡
Utile sapere: Il connettore rotondo a 14 pin si trova nella cabina e ha pin, non boccole. Lo riconosce dall'anello di accoppiamento zigrinato e dai quattordici pin disposti in cerchio. Conti i pin del connettore presente nella Sua cabina prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC203A) | Cavo adattatore Mercedes 14 pin OBD1 - 16 pin OBD2 | Veicoli commerciali e da lavoro

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
In quale set di cavi è incluso anche questo cavo. Se possiede già il set, non occorre acquistare il cavo separatamente.Parte del set di cavi
Kit di cavi per autocarri e autobus

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • CV veicoli commerciali

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
OBD1 a 14 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live
Può azionare direttamente i componenti per verificare se sono difettosi. Si riduce il tempo di ricerca.Attivazione dei componenti
Può modificare le impostazioni delle centraline ed eseguire calibrazioni dopo una riparazione o una sostituzione.Parametri e calibrazioni
Può azzerare la segnalazione di manutenzione o l'intervallo di service dopo un tagliando.Azzeramento manutenzione

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
30 cm
Numero di riferimento
JDC203A

Altre specifiche

Applicazione
Veicoli commerciali Mercedes-Benz con connettore diagnostico rotondo a 14 pin
Centraline di controllo
MR (motore), FR (regolazione di marcia), GS, AG e KS (linea di trasmissione), ABS 6 e BS (freni), RS (retarder), NR (sospensione pneumatica), INS e WS (quadro strumenti e manutenzione), PSM, ART, SPA e SRS
Segmento
Veicolo commerciale e da lavoro
Componente del set di cavi
Set di cavi per autocarri e autobus (29362)
Necessario per l'utilizzo
Jaltest Link V8.1 o V9 con cavo diagnostico OBD2, software Jaltest con licenza per Jaltest CV
