Jaltest  |  SKU: JDC603A

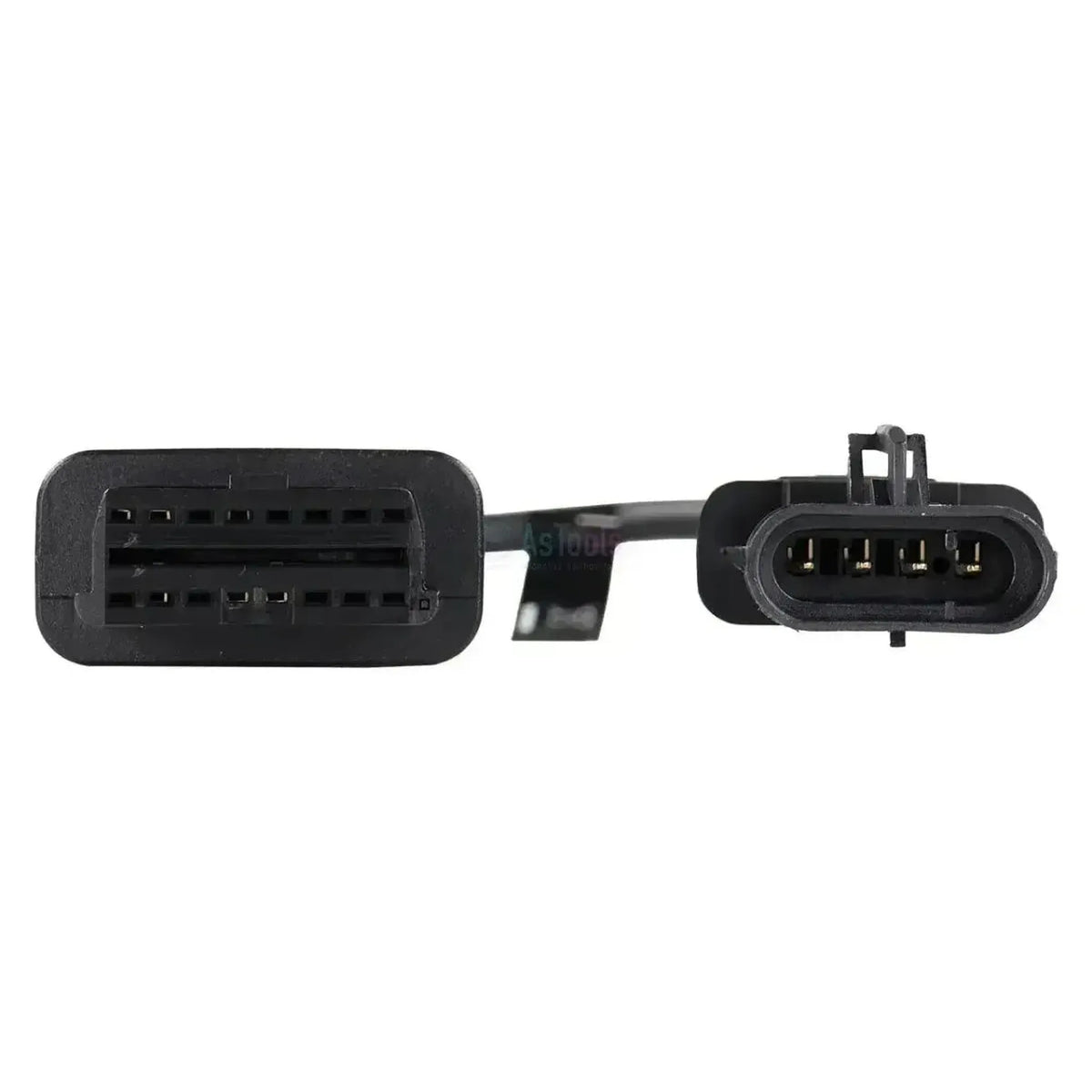

Jaltest (JDC603A) | Cavo adattatore Mercury 4 pin OBD – OBD2 16 pin | Motoscafo

€74,95 incl.
€61,94 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

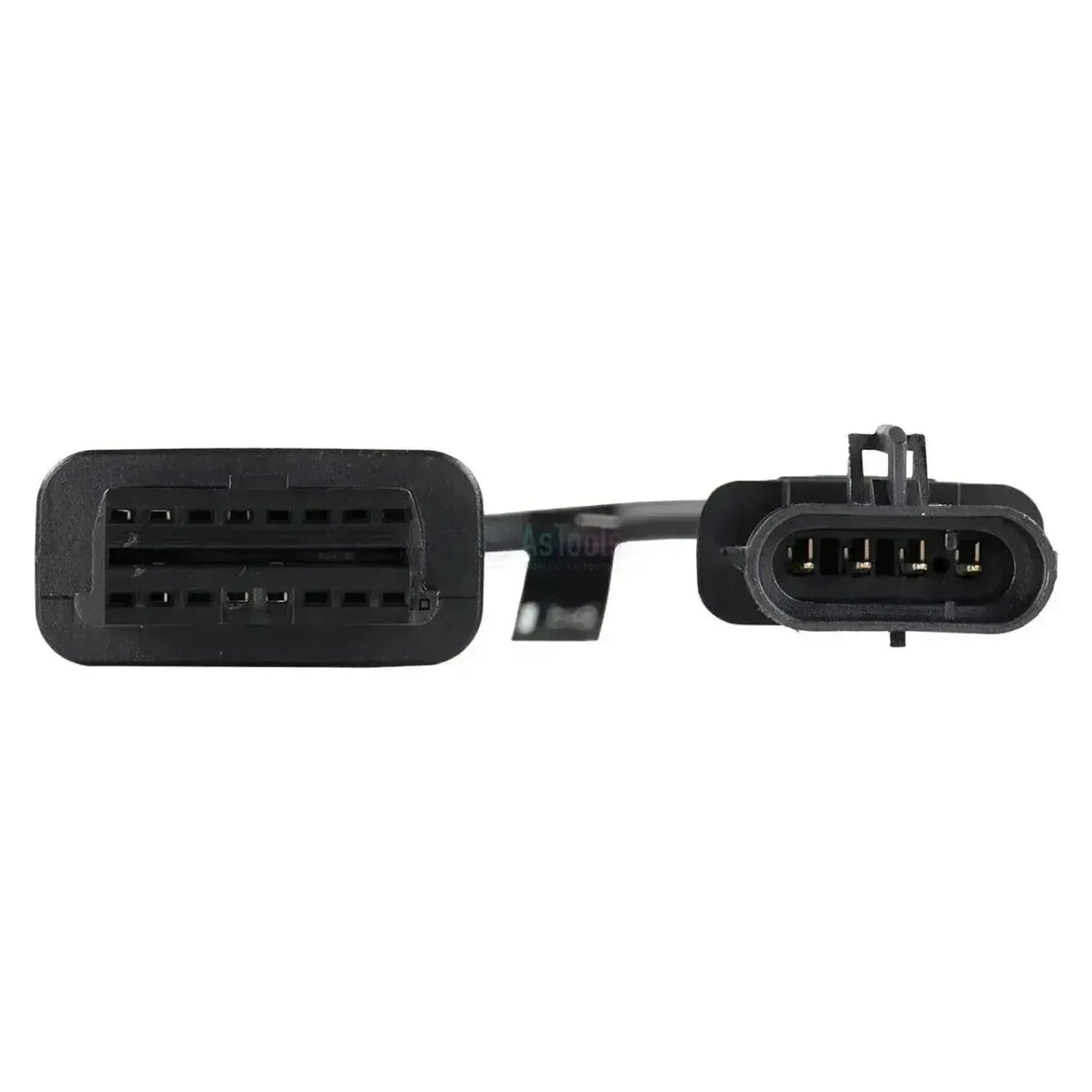

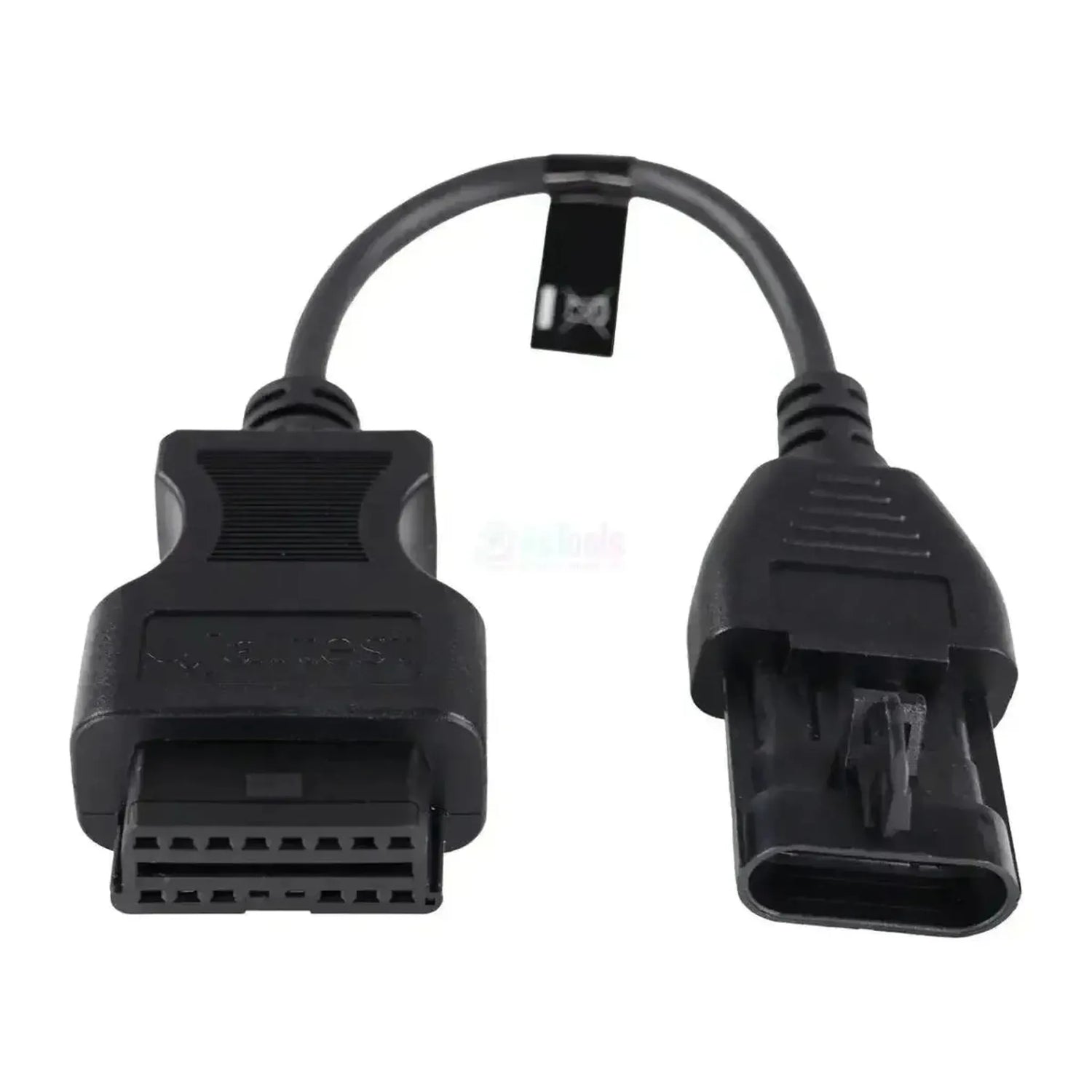

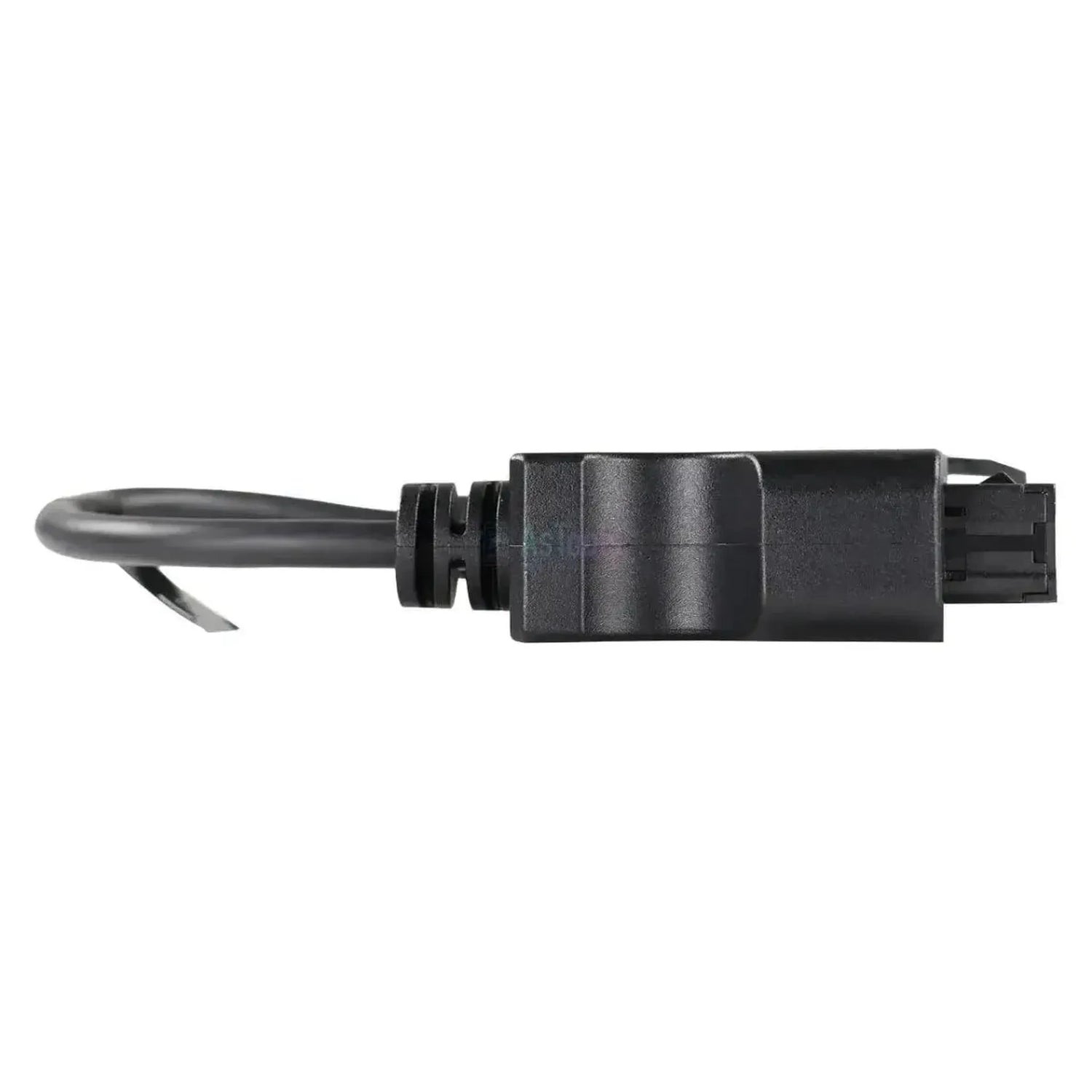

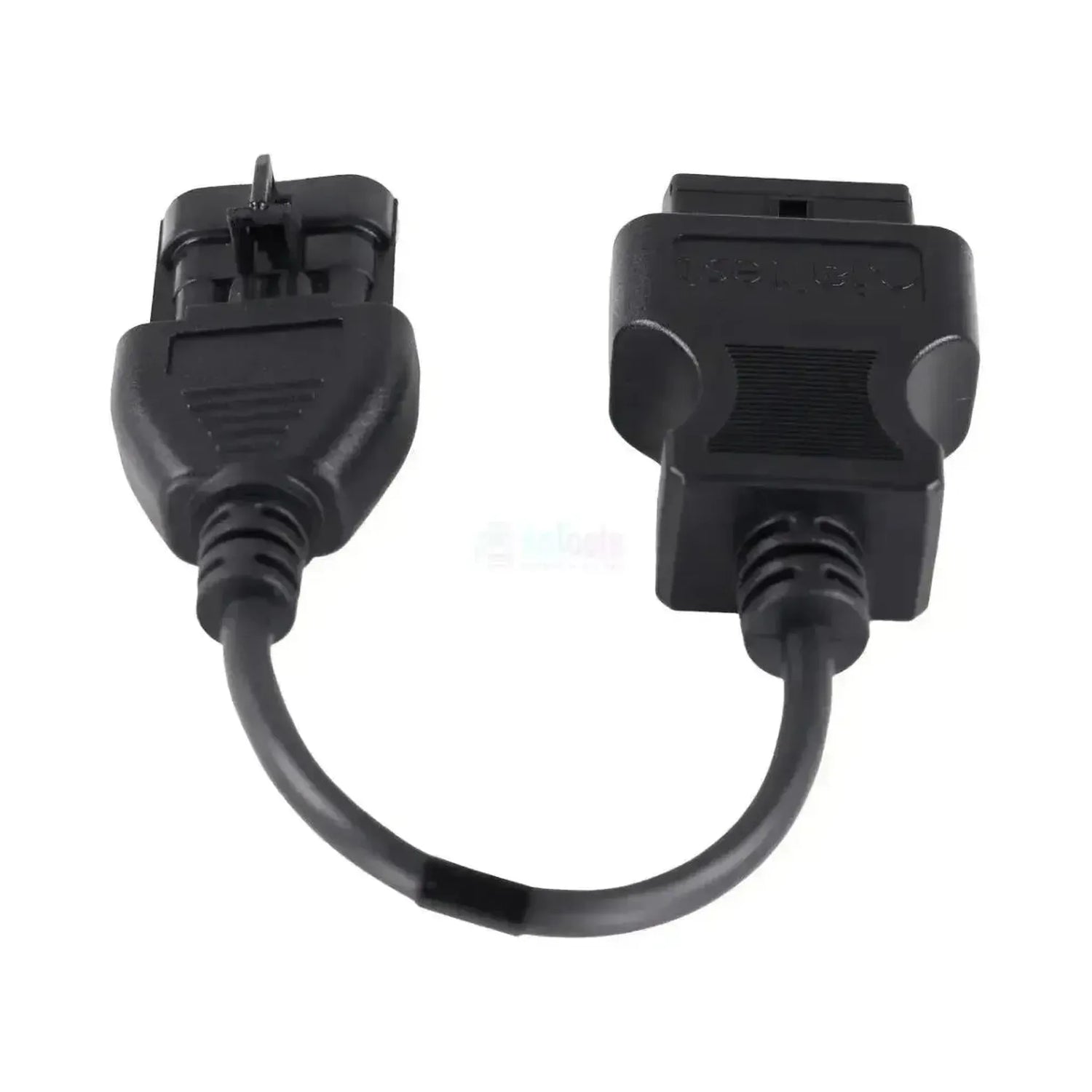

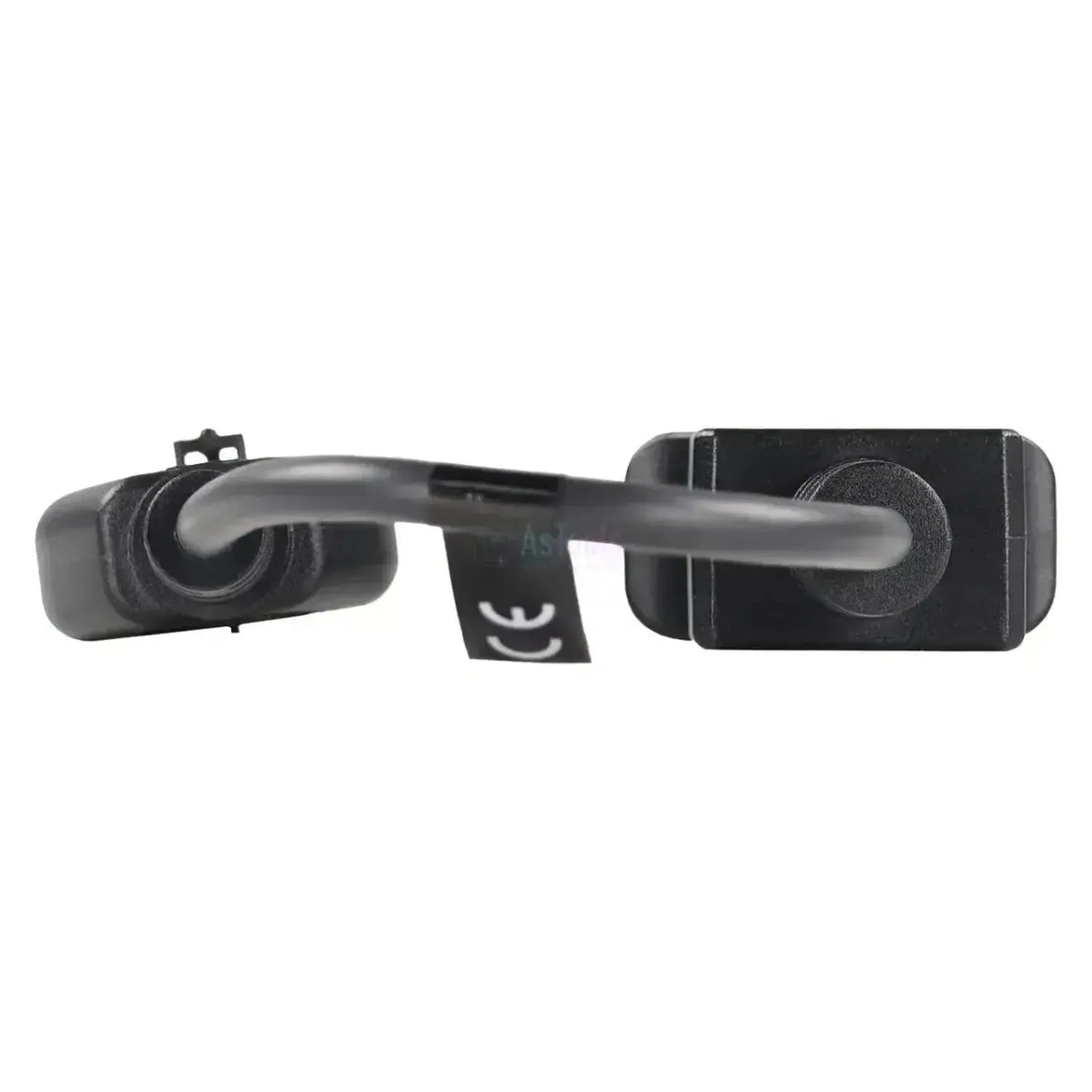

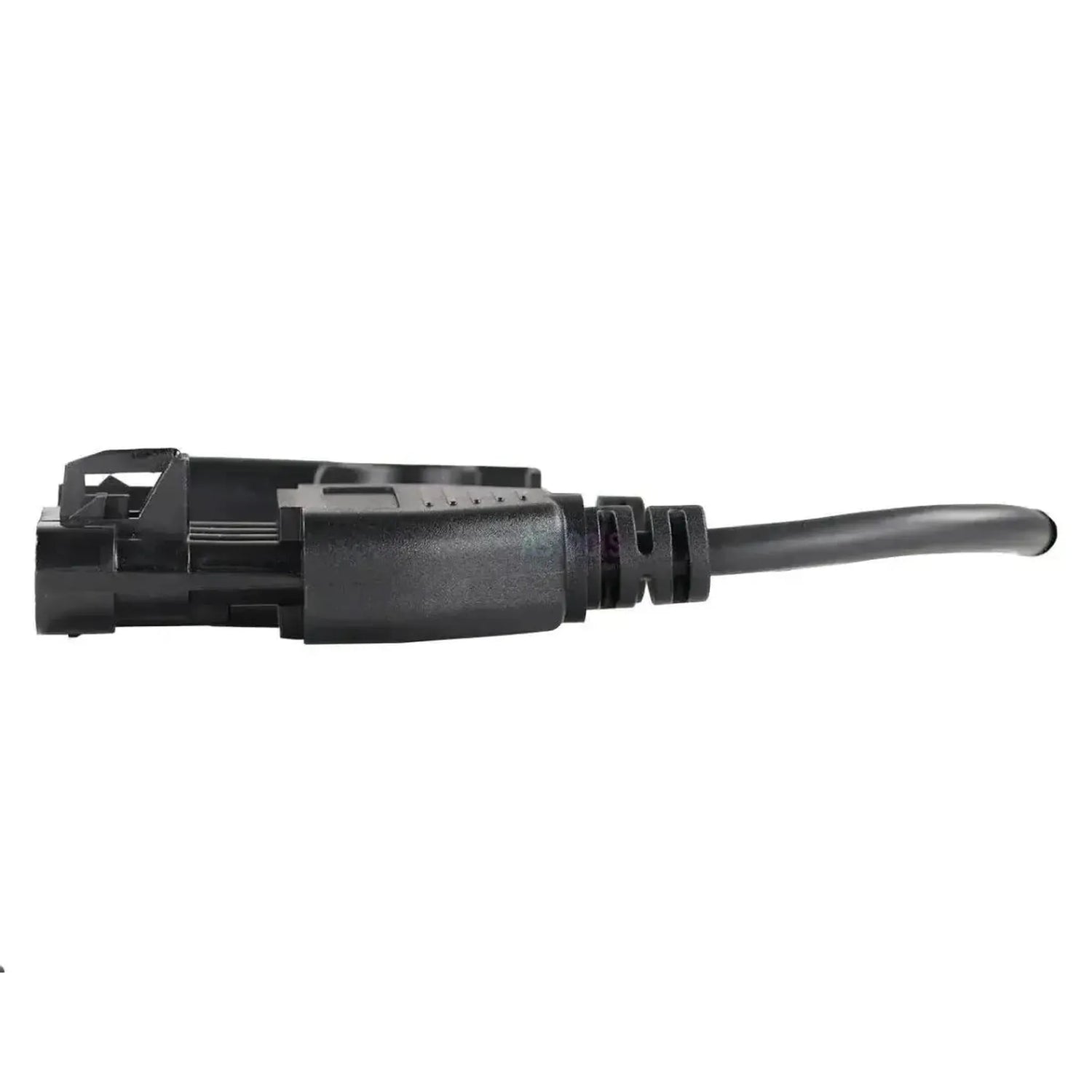

La Jaltest JDC603A collega il connettore diagnostico a 4 pin dei motori marini Mercury all'ingresso OBD2 a 16 pin del cavo diagnostico Jaltest. Sul lato motore è presente un connettore nero, largo e piatto, con involucro arrotondato e una linguetta di blocco nella parte superiore. Mercury utilizza lo stesso connettore sui fuoribordo e sui motori entrobordo MerCruiser. Il cavo misura da 28 a 30 cm.

Dietro questo connettore si trovano le unità di controllo motore PCM-555 ed ECM-555, ECM-70 G3 ed ECM DFI dei motori Optimax. Inoltre si accede al DTS G3 per il controllo elettronico di acceleratore e cambio e al TVM G3 per il controllo della rotta. Sulle unità di controllo 555 sono disponibili tutte le funzioni, fino a calibrazione e reset; sul DTS G3 Jaltest non legge codici di errore. Il cavo rientra in Jaltest Marine.

VANTAGGI

✔Sulla PCM-555 ed ECM-555 è disponibile l'elenco completo delle funzioni: codici di errore, valori di misura, attivazione componenti, parametri, calibrazione e reset.
✔Oltre al controllo motore, si accede anche al DTS G3 per il controllo di acceleratore e cambio e al TVM G3 per il controllo della rotta.
✔Un solo cavo per fuoribordo ed entrobordo: Mercury utilizza questo connettore a 4 pin sui fuoribordo e sui blocchi MerCruiser.
✔Funziona senza cavo di prolunga con Jaltest Link V8.1 e con V9.

PUNTI DA CONSIDERARE

✕Sul DTS G3 Jaltest non legge codici di errore: si limita a valori di misura, calibrazione e dati live.
✕Sulla ECM DFI dei motori Optimax mancano parametri, calibrazione e reset.
✕Solo per il connettore largo a 4 pin: la connessione A9 a 2 pin passa tramite JDC614A, la connessione MEFI a 10 pin tramite JDC604.9 e la connessione SmartCraft G3 tramite JDC617A.
✕Per l'uso sono necessari un Jaltest Link e una licenza attiva per Jaltest Marine; non sono inclusi con il cavo.

Applicazioni e funzionalità

Attraverso questa connessione, il software Jaltest consente di accedere al controllo motore Mercury e all'elettronica di comando di bordo. La gamma di funzioni varia per unità di controllo: sulle PCM- ed ECM-555 sono disponibili tutte le funzioni, sul DTS G3 il minor numero di funzioni. Le unità seguenti rientrano nella copertura Mercury di Jaltest Marine.

Centraline accessibili

  • PCM-555 e G3: Motore, elenco completo delle funzioni.
  • ECM-555 e G3: Motore, elenco completo delle funzioni.
  • ECM-70 G3: Motore, elenco completo delle funzioni.
  • ECM DFI: Optimax, senza parametri.
  • DTS G3: Acceleratore e cambio, nessun codice di errore.
  • TVM G3: Controllo della rotta, codici di errore e dati live.

Cosa è possibile fare

  • Codici di errore: Lettura e cancellazione dopo la riparazione.
  • Valori di misura: Monitoraggio in tempo reale a motore acceso.
  • Componenti: Attivazione diretta degli attuatori.
  • Parametri e reset: Sulle PCM- ed ECM-555.
  • Calibrazione: Sulle unità 555 e sul DTS G3.

Come si utilizza

  1. Ricerca del connettore: Connettore largo a 4 pin vicino al motore.
  2. Collegamento: Inserire la JDC603A nel connettore.
  3. Collegamento Link: Lato OBD2 sul cavo Jaltest.
  4. Accensione: accendere il contatto.
  5. Lettura: Selezionare Mercury e la serie del motore.

Veicoli e applicazioni compatibili

Determinante è il connettore, non il modello. Questo cavo è compatibile con ogni motore Mercury dotato di connessione a 4 pin, fuoribordo ed entrobordo. Jaltest Marine copre le serie seguenti nella copertura Mercury; per verificare di avere il cavo giusto, controllare il connettore largo e piatto con la linguetta di blocco, non il numero di tipo del motore.

Mercury fuoribordo:

  • Serie Fourstroke: da 15 a 300 CV, incluse le versioni Jet Fourstroke.
  • Serie Verado: da 135 a 600 CV.
  • Serie Optimax: da 75 a 250 CV.
  • Pro XS, Pro Max e SeaPro: da 15 a 500 CV.

Mercury MerCruiser entrobordo:

  • Versioni MPI e MAG: tra le altre, 4.3, 5.0, 5.7, 6.2, 7.4, 8.1 e 8.2.
  • Altri: Il 496 MAG, i motori Scorpion e Vazer.
💡
Utile da sapere: il connettore si trova nel vano motore, sul motore o accanto ad esso. Mercury utilizza tre connettori diagnostici affiancati: questo connettore largo a 4 pin, un piccolo connettore ovale a 2 pin con due aperture tonde e un connettore MEFI a 10 pin con doppia fila di pin. Contate il numero di pin sul vostro motore prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC603A) | Cavo adattatore Mercury 4 pin OBD - OBD2 16 pin | Motoscafo

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • Marine

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
4 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live

Dimensioni e peso

Centraline
PCM-555, ECM-555, ECM-70 G3, ECM DFI, DTS G3, TVM G3
Numero di riferimento
JDC603A

Altre specifiche

Applicazione
Motori fuoribordo Mercury e entrobordo MerCruiser con connettore diagnostico a 4 pin
Lunghezza
28 - 30 cm
Parte del kit di cavi
Set cavi marini per imbarcazioni (70002008), entrobordo (70002009) e fuoribordo (70002025)
