Jaltest  |  SKU: JDC617A

Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pin ECU – 16-pin OBD2 Cavo adattatore | Imbarcazione

€79,95 incl.
€66,07 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

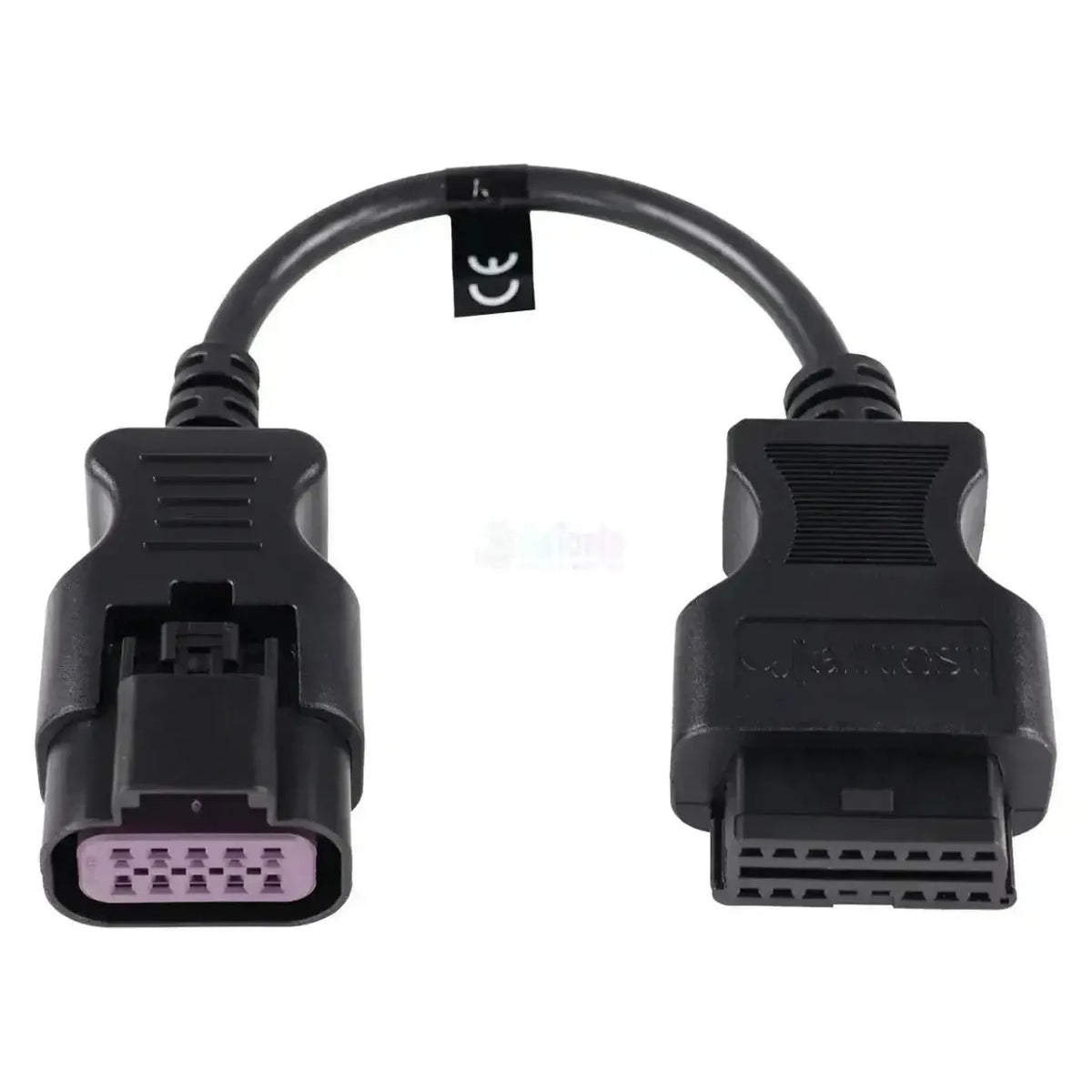

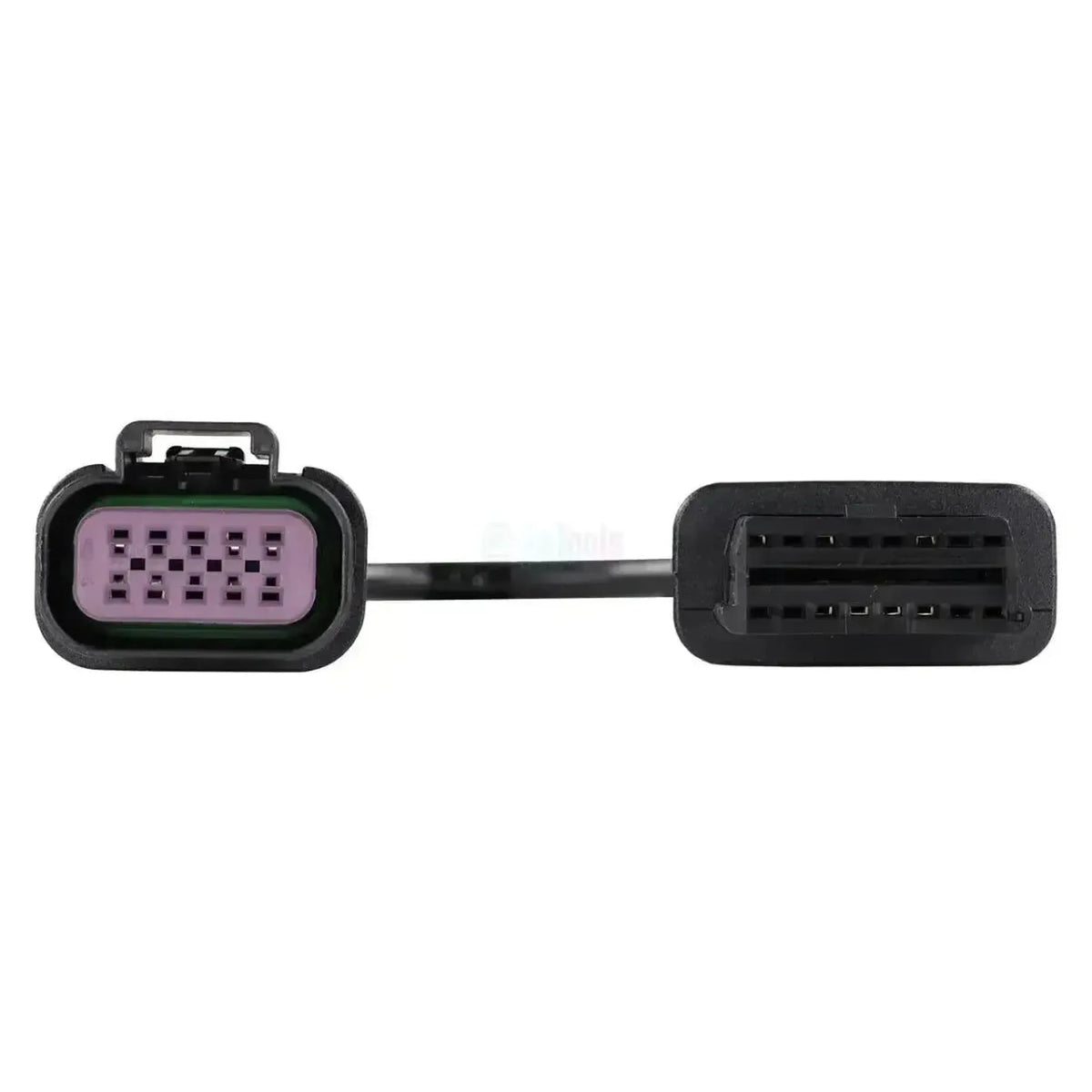

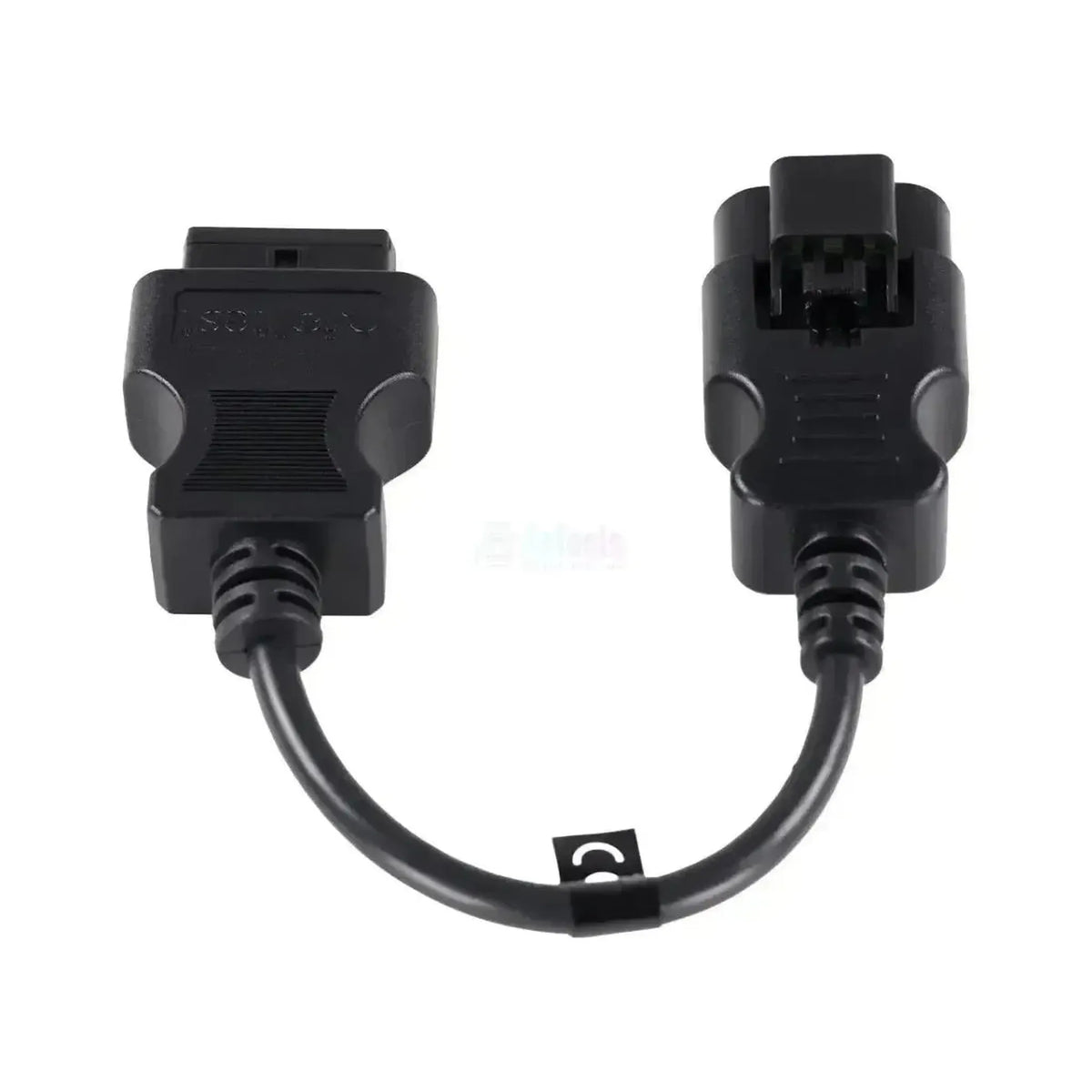

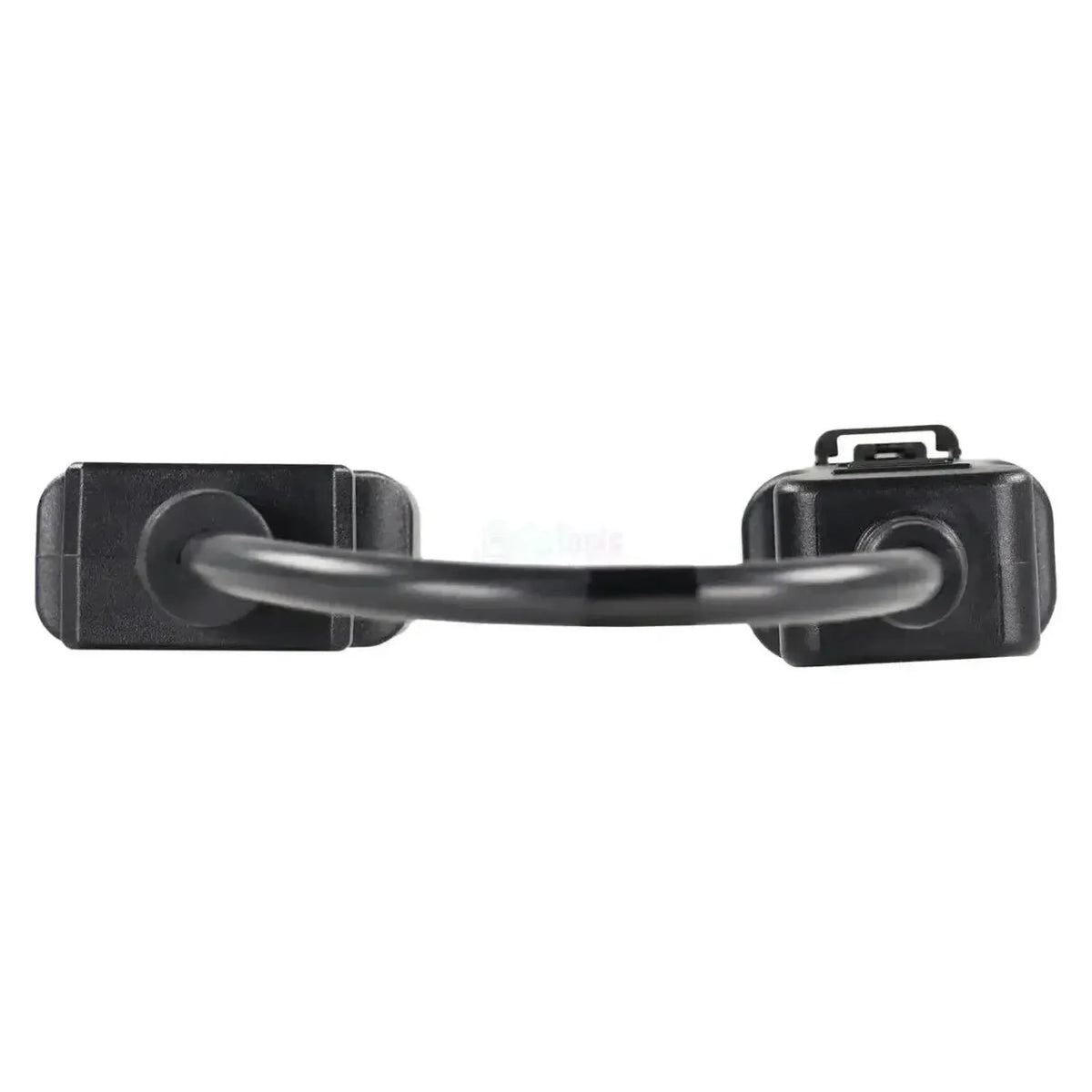

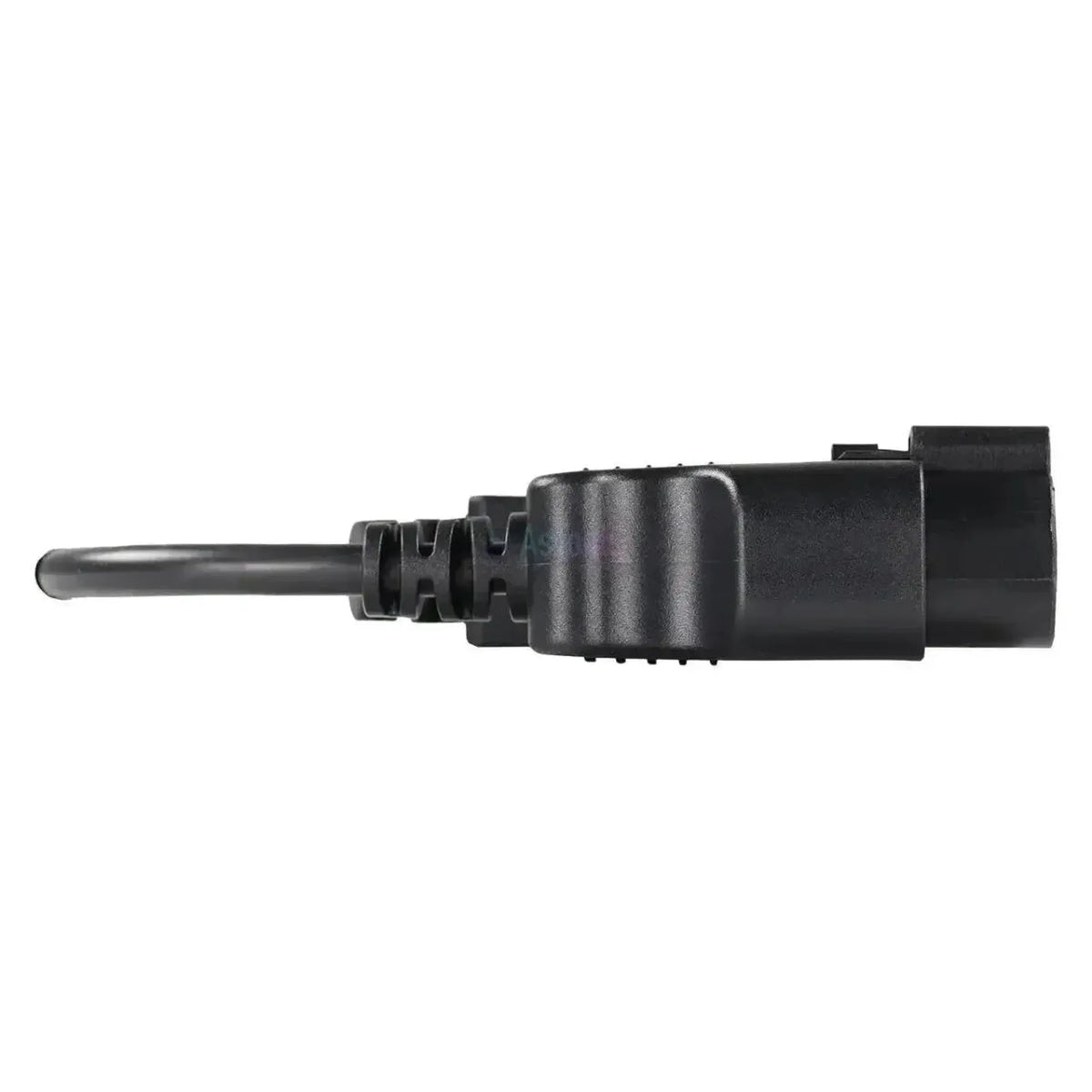

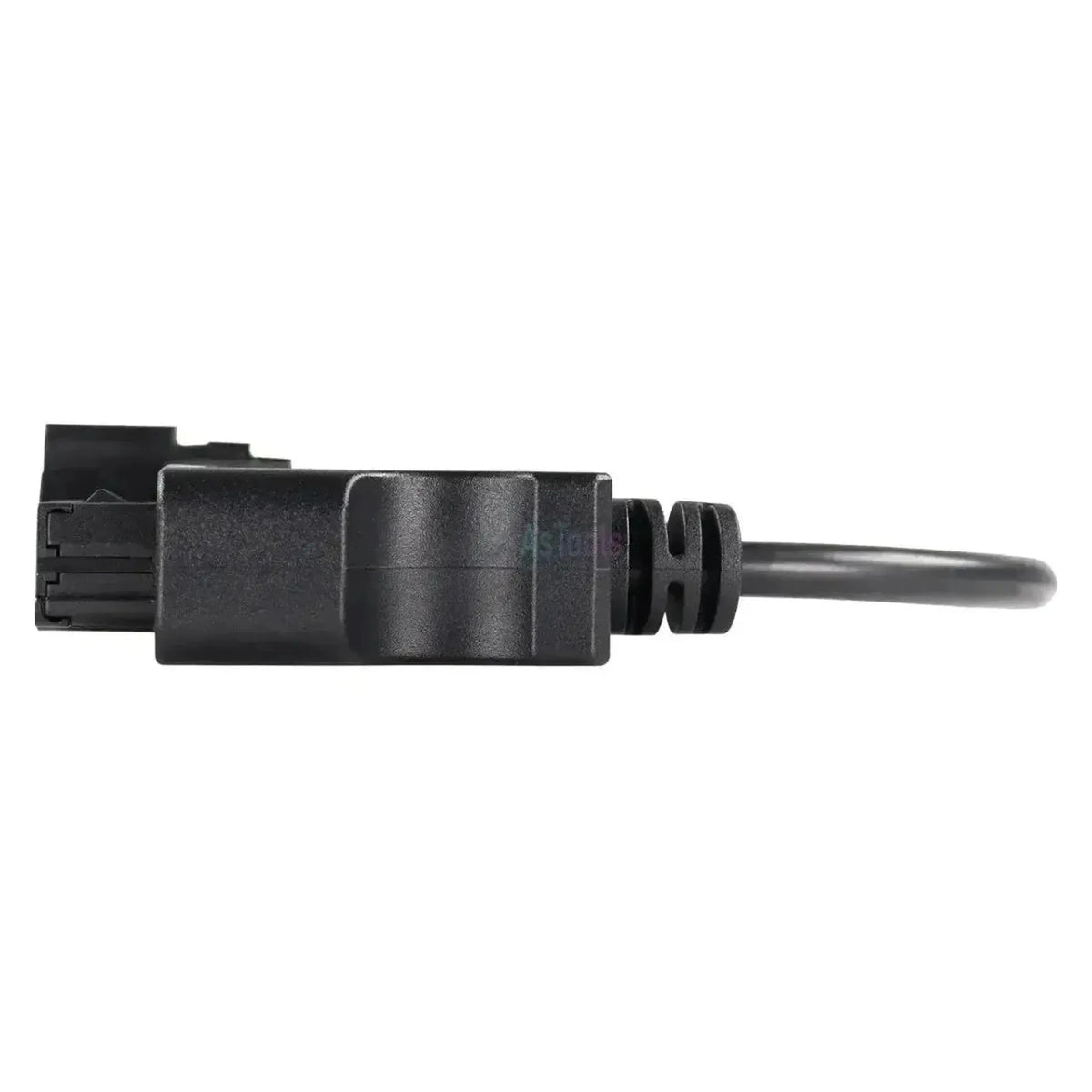

De Jaltest JDC617A is de verloopkabel tussen de 10-pins ECU-stekker van Mercury-motoren met SmartCraft G3-elektronica en de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een langwerpige stekker met een zwart huis, een vergrendelbeugel op de rug en een paarse binnenhouder met tien posities in twee rijen van vijf. De aansluiting zit bij de motor, onder de kap of in de motorruimte; het snoer is 28 tot 30 cm lang.

Met de kabel aangesloten benadert de Jaltest-software beide regeleenheden van de G3-installatie: De motorregeling PCM G3 en de DTS G3, de elektronische gas- en keerkoppelbediening. Op de motorregeling heeft u foutcodes, componenttests, parameters, kalibratie en onderhoudsreset. De G3-elektronica zit op buitenboord- en binnenboordinstallaties. De kabel valt onder Jaltest Marine.

PLUSPUNTEN

✔Bereikt de motorregeling PCM G3 met de volledige functieset: Foutcodes, parameters, kalibratie en onderhoud resetten.
✔Geeft daarnaast toegang tot de DTS G3, de elektronische gas- en keerkoppelbediening van de installatie.
✔Ondersteunt op de motorregeling ook directe componenttests zoals cilinderbalans en het uitschakelen van cilinders.
✔Bruikbaar op buitenboordmotoren en binnenboordinstallaties, omdat de G3-elektronica in beide terugkomt.

AANDACHTSPUNTEN

✕De DTS G3 levert geen foutcodes; van die module leest Jaltest meetwaarden, ECU-gegevens en kalibratiestanden.
✕Alleen voor de G3-generatie; oudere Mercury-elektronica heeft een eigen aansluiting, met de 4-pins JDC603A en de 2-pins JDC614A.
✕Ook de oudere MEFI 1-4-elektronica heeft een tienpolige stekker met een eigen kabel (JDC604.9), dus het pinaantal alleen is niet genoeg om te kiezen.
✕Welke motorregeling u aantreft, hangt af van het vermogenstype: PCM-112 G3 op de 300 Verado V8, PCM-196 G3 op de 600 Verado V12.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Mercury-motoren met SmartCraft G3 uitlezen. De motorregeling draagt de volledige functieset, de gas- en keerkoppelbediening een beperktere.

Regeleenheden die u kunt benaderen

  • PCM G3: Motorregeling, bv. PCM-112 G3.
  • DTS G3: Gas- en keerkoppelbediening.

Wat u kunt doen

  • Foutcodes: Uit de motorregeling.
  • Meetwaarden: Op de PCM G3 en DTS G3.
  • Componenttests: Cilinderbalans, cilinders uit.
  • Parameters: Op de motorregeling.
  • Kalibratie: Op de PCM G3 en DTS G3.
  • Onderhoud resetten: Na een servicebeurt.

Zo gebruikt u hem

  1. Stekker zoeken: Zoek de 10-pins stekker met paarse houder.
  2. Aansluiten: Steek de JDC617A op de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Mercury en het vermogenstype.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het model. Deze kabel past op elke Mercury-motor met de 10-pins ECU-aansluiting van de SmartCraft G3-generatie. Onderstaande uitvoeringen staan in de Jaltest Marine-dekking; aan de paarse binnenhouder ziet u of u de G3-stekker voor u heeft.

Mercury (SmartCraft G3):

  • Verado V8: Onder meer de 300 Verado V8, met regeleenheid PCM-112 G3 en DTS G3.
  • Verado V10 en V12: Onder meer de 600 Verado V12, met regeleenheid PCM-196 G3 en DTS G3.
  • SeaPro: De zware uitvoeringen uit dezelfde G3-generatie.
  • Binnenboordinstallaties: Dezelfde G3-elektronica komt ook in binnenboordinstallaties voor.
💡
Goed om te weten: Mercury gebruikte per elektronicageneratie een andere diagnosestekker, en ook de oudere MEFI 1-4 heeft er tien. Deze kabel hoort bij de G3-stekker met de paarse binnenhouder en de vergrendelbeugel op de rug, die bij de motor onder de kap of in de motorruimte zit. Kijk naar de kleur van de binnenhouder voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-pins ECU – 16-pins OBD2 Verloopkabel | Motorboot

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
In quale set di cavi è incluso anche questo cavo. Se possiede già il set, non occorre acquistare il cavo separatamente.Parte del set di cavi
Set di cavi Marine

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • Marine

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
ECU a 10 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live
Può azionare direttamente i componenti per verificare se sono difettosi. Si riduce il tempo di ricerca.Attivazione dei componenti
Può modificare le impostazioni delle centraline ed eseguire calibrazioni dopo una riparazione o una sostituzione.Parametri e calibrazioni
Può azzerare la segnalazione di manutenzione o l'intervallo di service dopo un tagliando.Azzeramento manutenzione

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
30 cm
Centraline
PCM G3 (gestione motore), DTS G3 (comando acceleratore e inversione)
Numero di riferimento
JDC617A

Altre specifiche

Toepassing
Mercury-motoren met SmartCraft G3-elektronica
Lengte
28 - 30 cm
Segment
Motorboot
Onderdeel van kabelset
Marine-kabelset vessel (70002008), binnenboord (70002009) en buitenboord (70002025)
Nodig om te gebruiken
Jaltest Link V8.1 of V9 en een licentie voor Jaltest Marine
