Scopri prodotti simili: Interfaccia Jaltest, Jaltest
Jaltest  |  SKU: 70301001

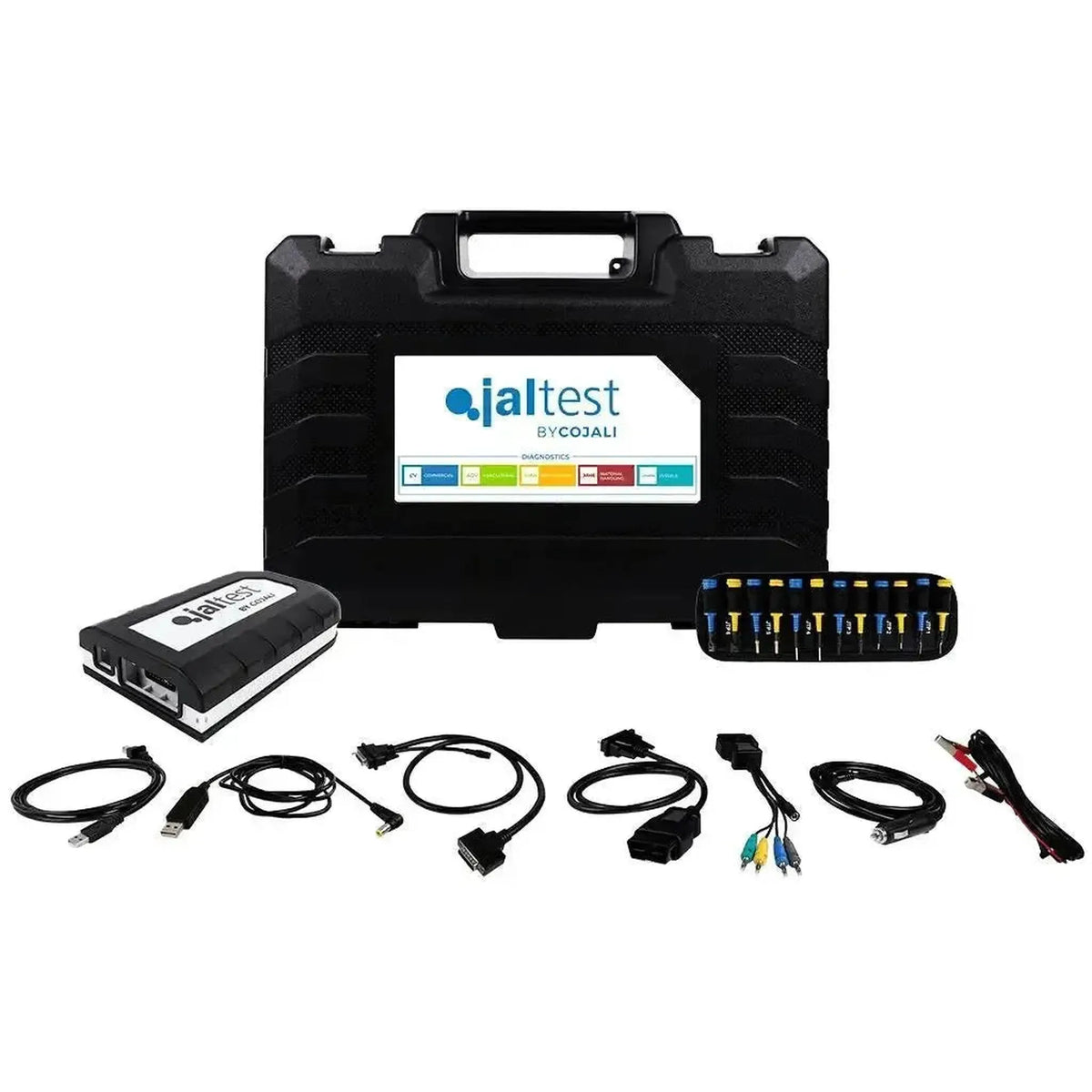

Jaltest (70301001) | Kit Hardware MHE Valigia Compatta

€1.642,95 incl.
€1.357,81 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

De Jaltest MHE Kit (70301001) is de hardwarebasis voor diagnose op intern transport- en hefmaterieel. In de koffer liggen de Jaltest Link V9 (70001015), de Multipin Kit 70002001, de OBD2-kabel JDC213.9, de aansluitkabel JDC107.9B naar de pc, de verlengkabel JDC100 van 100 cm en de voedingskabel JDC60AM2. Alles zit in de Compact Hardcase 70003015 van 505 × 381 × 146 mm.

Wat deze kit geschikt maakt voor intern transport, is de USB-voedingskabel JDC60AM2. Die voorziet de Jaltest Link V9 van spanning via een USB-A-poort, wat u nodig heeft bij elektrische heftrucks en hoogwerkers waar de diagnoseaansluiting zelf geen spanning levert. De diagnose zelf doet de Jaltest-software met de module Jaltest MHE op een Windows-pc.

PLUSPUNTEN

✔De JDC60AM2 voedt de interface via USB-A waar de diagnoseaansluiting zelf geen spanning geeft.
✔Met de twintig multipins (JTP01 t/m JTP10 in blauw en geel) en de aansluitkabel JTP101 komt u ook binnen op een connector waarvoor geen kant-en-klare kabel bestaat; JDC10AM2 en JDC20AM2 liggen erbij voor de voeding.
✔Met de JDC213.9 sluit u direct aan op de 16-pins OBD2-aansluiting van nieuwere verreikers en hoogwerkers.
✔De verlengkabel JDC100 van 100 cm houdt de Link V9 uit de weg bij een aansluiting achter de stoel of onder de kap.

AANDACHTSPUNTEN

✕Er zitten geen merkspecifieke verloopkabels in de koffer. Daarvoor heeft u losse JDC-kabels of de kabelsets 70002022 en 70002028 nodig.
✕De hardware stelt zelf geen diagnose. U heeft de Jaltest-software met een licentie voor Jaltest MHE op een Windows-pc nodig.
✕De compacte koffer biedt naast deze set plaats aan ongeveer twaalf kabels; voor een grotere kabelverzameling is hij te klein.
✕Werkt u ook aan bedrijfsvoertuigen, landbouwmachines of vaartuigen, dan horen daar de kits 70001052, 70001060 en 70001053 bij.

Toepassingen en functionaliteiten

Deze kit verbindt een Windows-pc met Jaltest-software met de regeleenheden van heftrucks, verreikers en hoogwerkers. De Jaltest Link V9 zet het signaal van de machine door naar de pc; de kabels bepalen waar u binnenkomt, op de 16-pins OBD2-aansluiting of via de multipins op een afwijkende connector.

Wat er in de koffer zit

  • Link V9 (70001015): Interface, DB26 en USB-C.
  • Multipin Kit (70002001): Multipins en voeding.
  • JDC213.9: DB26 naar 16-pins OBD2.
  • JDC107.9B: Link V9 naar USB-C.
  • JDC100: Verlengkabel, 100 cm.
  • JDC60AM2: Voeding via USB-A.
  • 70003015: Compacte koffer.

Wat u kunt doen

  • Foutcodes: Lezen en wissen.
  • Live data: Diesel, LPG, gas en elektrisch.
  • Componenten: Kleppen en relais aansturen.
  • Multipins: Afwijkende connector aanprikken.
  • Losse voeding: Link V9 via de JDC60AM2.

Zo gebruikt u hem

  1. Software starten: Open Jaltest op de Windows-pc.
  2. Link koppelen: Verbind de Link V9 via de JDC107.9B.
  3. Kabel kiezen: Neem de JDC213.9 of de multipins.
  4. Aansluiten: Sluit aan, zo nodig via de JDC100.
  5. Uitlezen: Kies merk en model in Jaltest MHE.

Compatibele voertuigen en toepassingen

Bepalend is de softwaremodule, niet de koffer. Deze hardware is samengesteld voor Jaltest MHE, de module voor intern transport- en hefmaterieel. Welke merken en systemen u kunt uitlezen, hangt af van de MHE-dekking; op machines met een merkeigen connector komen de multipins of een losse JDC-kabel van pas.

Intern transport- en hefmaterieel:

  • Heftrucks: Onder meer Hyster, Yale, Linde, Still, Jungheinrich, Toyota en Crown.
  • Verreikers: Telescopische verreikers.
  • Hoogwerkers: Knik- en schaarhoogwerkers, onder meer JLG, Haulotte en Genie.
  • Aandrijvingen en regelaars: Onder meer Zapi en Curtis in elektrisch materieel.
💡
Goed om te weten: De compacte hardwarekoffers van Jaltest gebruiken allemaal dezelfde Compact Hardcase 70003015 en zien er van buiten hetzelfde uit. Deze MHE-uitvoering herkent u aan de zevende kabel, de USB-voedingskabel JDC60AM2. Controleer bij ontvangst of die kabel in de koffer zit.

Verpakkingsinhoud

  • 1x Jaltest Link V9 interface (70001015)
  • 1x Multipin Kit (70002001)
  • 1x Jaltest (JDC213.9) | Link V9 26-pins DB26 – 16-pins OBD2 Verloopkabel | Interface
  • 1x Jaltest (JDC107.9B) | Link V9 – USB-C Verloopkabel | Interface
  • 1x Jaltest (JDC100) | Link V9 26-pins DB26 Verlengkabel (100 cm) | Interface
  • 1x Jaltest (JDC60AM2) | USB-A Voedingskabel | Interface
  • 1x Jaltest (70003015) | Compact Hardcase

Specifiche tecniche

Generale

Il produttore del set diagnostico. Permette di sapere quali software e componenti sono compatibili.Marca
Jaltest (Cojali)
Il tipo di prodotto, ad esempio un set hardware completo per la lettura dei veicoli.Tipo di set
Set hardware per diagnosi veicoli

Contenuto

Quanti componenti singoli sono inclusi nel set, come interfaccia, cavi e valigetta.Numero di componenti
7 componenti
Quale set di pin singoli è incluso. Consente il collegamento anche a connettori privi di cavo dedicato.Kit multipin
Multipin Kit 70002001
La lunghezza del cavo di prolunga in dotazione. Un cavo più lungo facilita l'accesso alla presa nei veicoli di grandi dimensioni.Lunghezza cavo di prolunga
100 cm
Indica se è incluso un cavo per alimentare l'interfaccia separatamente, utile se il veicolo non fornisce tensione.Cavo di alimentazione separato
JDC60AM2, USB-A

Valigetta

Lunghezza, larghezza e altezza della valigetta. Utile per verificare se trova posto in officina o nel furgone di servizio.Dimensioni della valigetta
505 x 381 x 146 mm
Il tipo di valigetta in cui il set viene fornito e riposto.Tipo di valigetta
Valigetta compatta
Numero di riferimento
70.301.001

Altre specifiche

Inhoud
Jaltest Link V9 (70001015), Multipin Kit (70002001), JDC213.9, JDC107.9B, JDC100, JDC60AM2, koffer 70003015
Interface
Jaltest Link V9, 26-pins DB26 naar de kabel, USB-C naar de pc
Multipinkit 70002001
Twintig multipins JTP01 t/m JTP10, JTP101, JDC10AM2, JDC20AM2
Nodig om te gebruiken
Jaltest-software met licentie voor Jaltest MHE, Windows-pc
Onderdeel van
Het uitleesapparaat MHE
Segment
Hef- en Hijswerktuigen
