Uitleesapparaat Jaltest MHE (Material Handling Equipment)

Contenuto della confezione

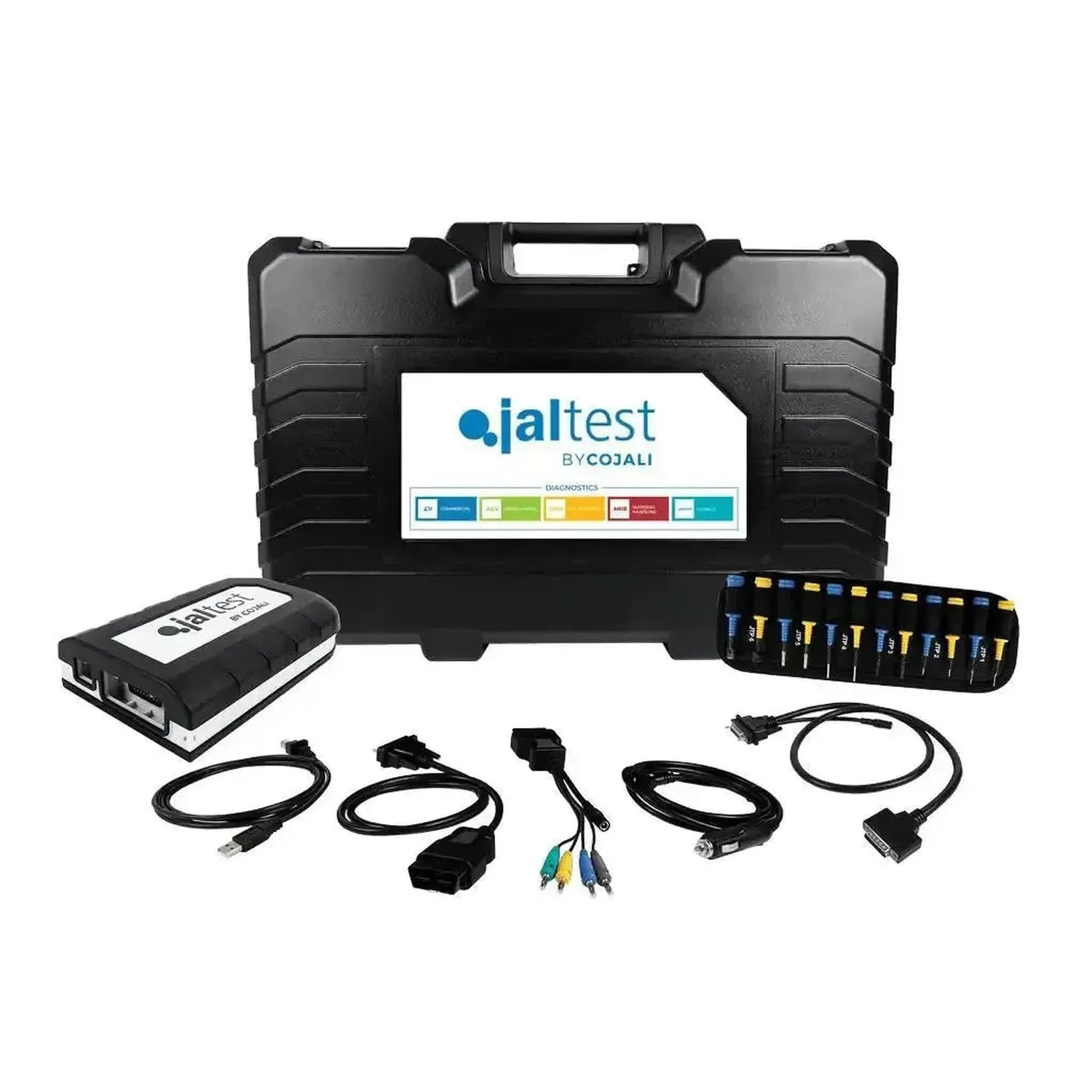

La valigia contiene l'hardware con cui stabilite la connessione e inoltre i diritti software che sbloccano il modulo MHE. L'hardware è lo stesso del set separato 70301001, che è l'unica valigia Jaltest a includere anche il cavo di alimentazione USB JDC60AM2. Di seguito è riportato per ogni componente che cos'è e quale numero di riferimento gli corrisponde.

Hardware

• Jaltest Link V9 (70001015): L'interfaccia diagnostica che collegate alla presa diagnostica della macchina, con DB26 a 26 pin al cavo e USB-C al pc.
• Multipin Kit (70002001): Venti multipoli JTP01 fino a JTP10, ciascuno in due colori, il cavo di connessione JTP101 e due cavi di alimentazione — JDC10AM2 con morsetti batteria e JDC20AM2 per l'accendisigari.
• Cavo OBD a 16 pin (JDC213.9): Il cavo standard per la presa diagnostica ordinaria.
• Cavo USB-C (JDC107.9B): La connessione tra il Link e il suo laptop.
• Cavo di prolunga da 100 cm (JDC100): Con connettore DB26 a 26 pin, il connettore largo sull'interfaccia stessa.
• Cavo di alimentazione USB (JDC60AM2): alimenta la Jaltest Link V9 tramite una porta USB-A, per le macchine il cui connettore diagnostico non fornisce tensione. Questo cavo è incluso solo nella valigia MHE.
• Valigia (70003015): L'esecuzione compatta, 505 x 381 x 146 mm.

Software

• Software (75001001): l'acquisto una tantum che sblocca il modulo MHE.
• Attivazione della licenza, dodici mesi (75001009): il diritto di utilizzarlo il primo anno.
• INFO Online MHE (29477): le informazioni tecniche associate al software. È incluso, non è vendibile separatamente ed è gratuito dal 2026.
• Jaltest GRP: Il software gestionale di Cojali per officine, macchine e rapporti.

Un portatile e i cavi specifici per marca non sono inclusi. Vedete Cavi e computer più avanti in questa pagina.

Per quali macchine e sistemi

Jaltest MHE copre l'intero trasporto interno — carrelli elevatori, transpallet, telecarrelli, piattaforme elevabili e attrezzature portuali — con un'unica lista di copertura per tutte le tipologie di macchine insieme e non una lista separata per ogni tipo. Una marca nella lista significa che c'è copertura, non che ogni modello e anno di costruzione sia completamente supportato. La suddivisione per continente si riferisce al paese di provenienza della marca, non al proprietario attuale.

Le macchine

• Carrelli elevatori: carrelli con motore a combustione e carrelli elettrici con contrappeso.
• Transpallet: reachtruk, transpallet elettrici, elevatori e orderpicker.
• Telecarrelli: telecarrelli telescopici, comprese le versioni agricole e per l'edilizia.
• Piattaforme elevabili: piattaforme a pantografo e forbice.
• Attrezzature portuali: carrelli elevatori portuali, reachstacker, manipolatori di materiali e gru portuali.

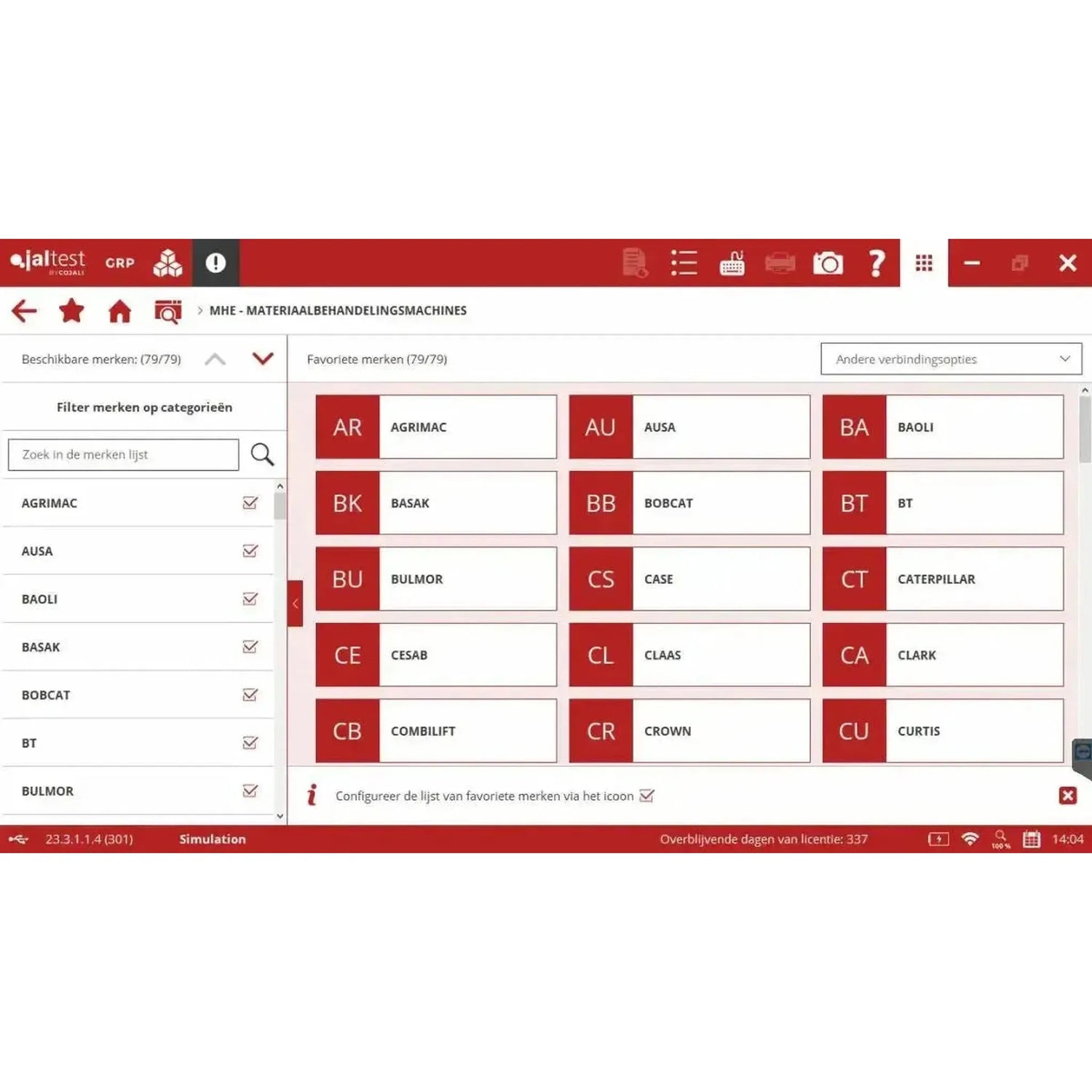

Quali marche potete leggere

Marche note nella copertura di Jaltest MHE: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers e Yale.

Tutti gli 105 marchi, suddivisi per continente:

Europa comprende il Regno Unito, la Turchia e la Russia. La Cina è distinta dall'Asia, che include Giappone, Corea del Sud, India e Taiwan. Sotto Altro figurano marchi provenienti dall'Australia e dall'Africa, oltre ad alcuni marchi la cui provenienza non è stata accertata.

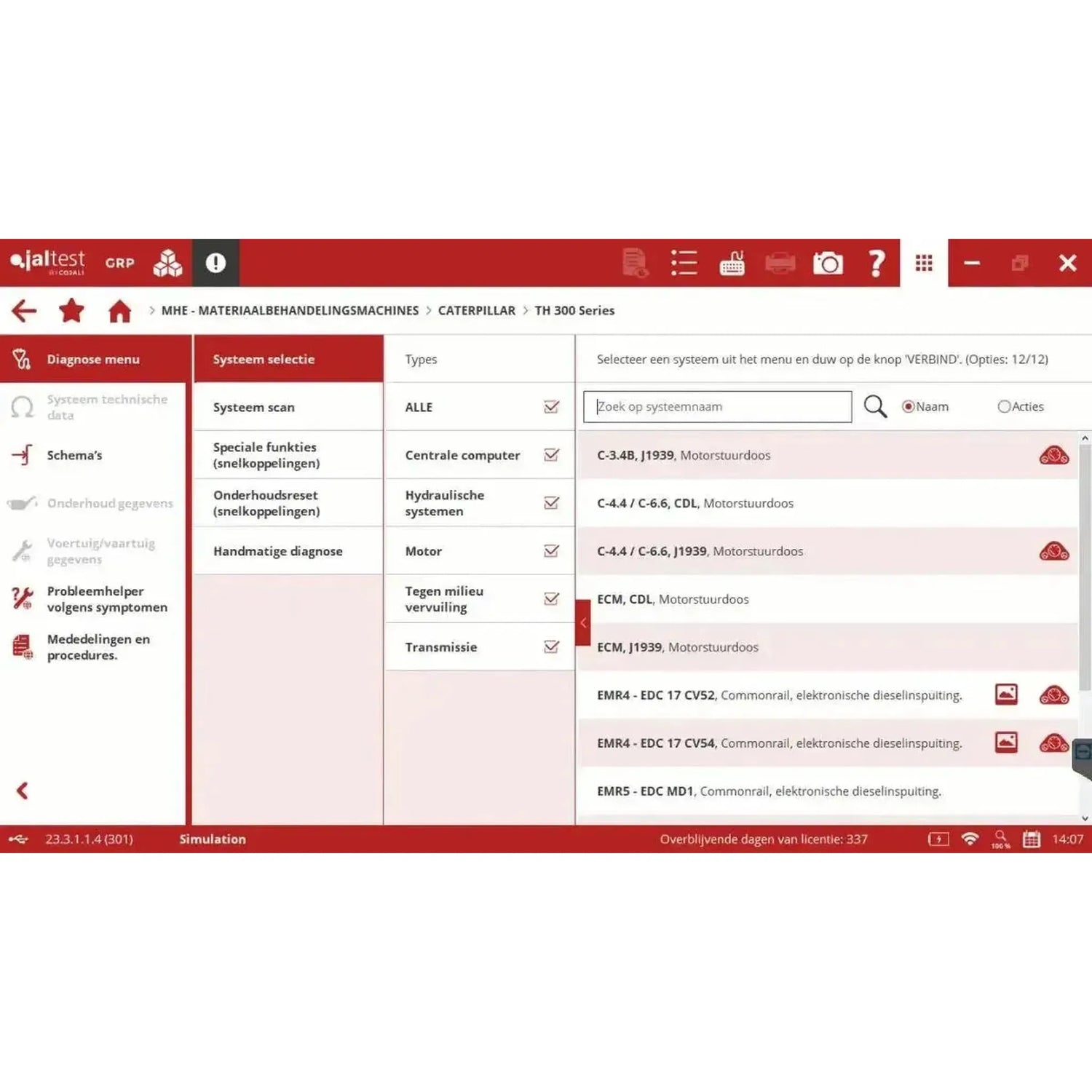

I sistemi della macchina

• Gestione motore: le centraline del motore di motori diesel, gpl e gas.
• Computer centrale: il computer principale del veicolo che controlla la macchina.
• Moduli di potenza: la gestione della trazione e della pompa per le macchine elettriche, compresi quelli di Zapi e Curtis.
• Sistema di sterzo: la servosterzo elettrica.
• Trasmissione: Il controllo della trasmissione.
• Post-trattamento: il modulo filtro antiparticolato e AdBlue per le macchine diesel.
• Pannello strumenti: Il display e l'unità contachilometri.
• Idraulica: I sistemi idraulici della macchina.

Ciò che potete fare con questo set

Con il modulo MHE leggete le centraline della macchina, monitorate i valori misurati in tempo reale e controllate i componenti. Inoltre è incluso un manuale tecnico con guide alla ricerca guasti, schemi e dati di manutenzione del sistema su cui state lavorando.

Diagnosi e assistenza

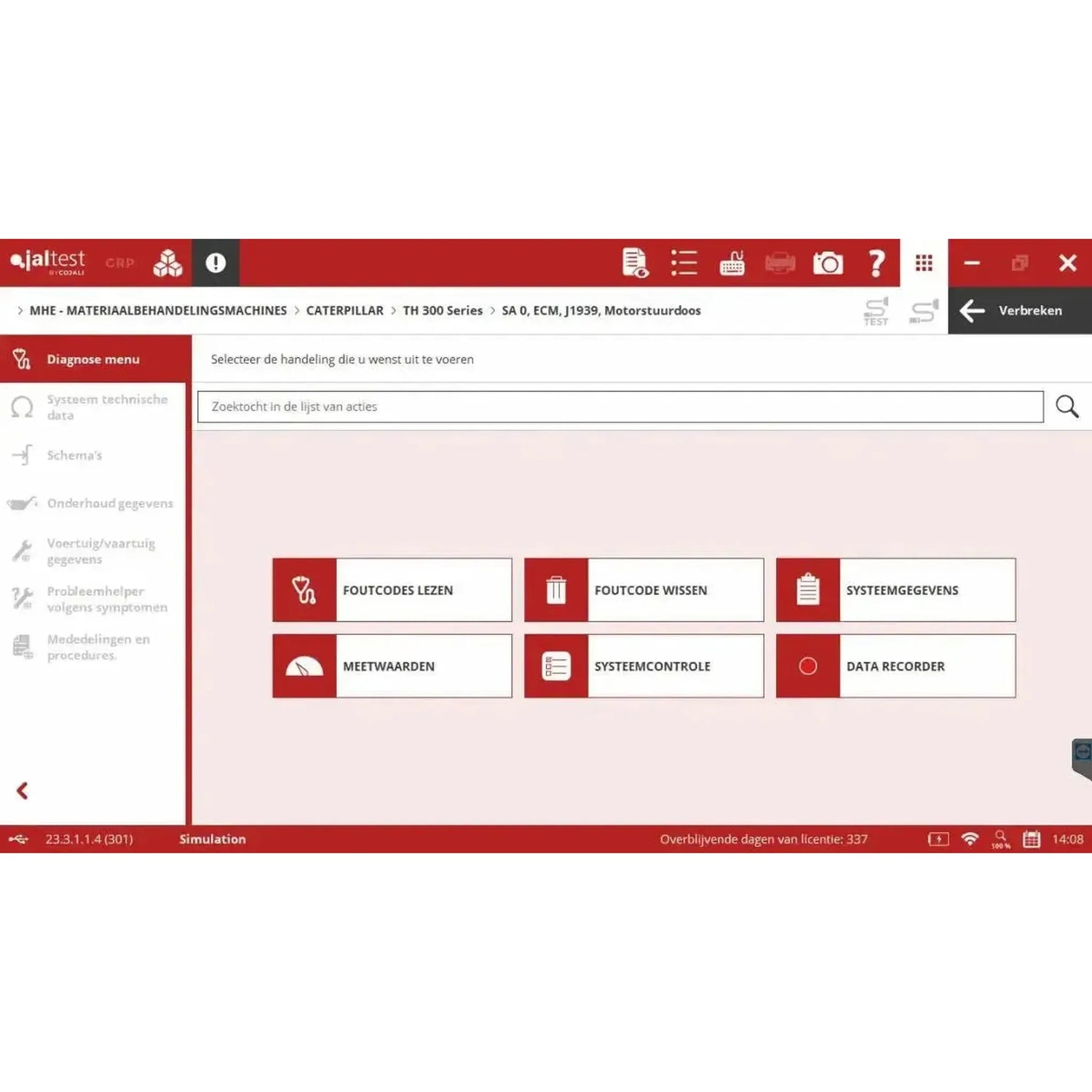

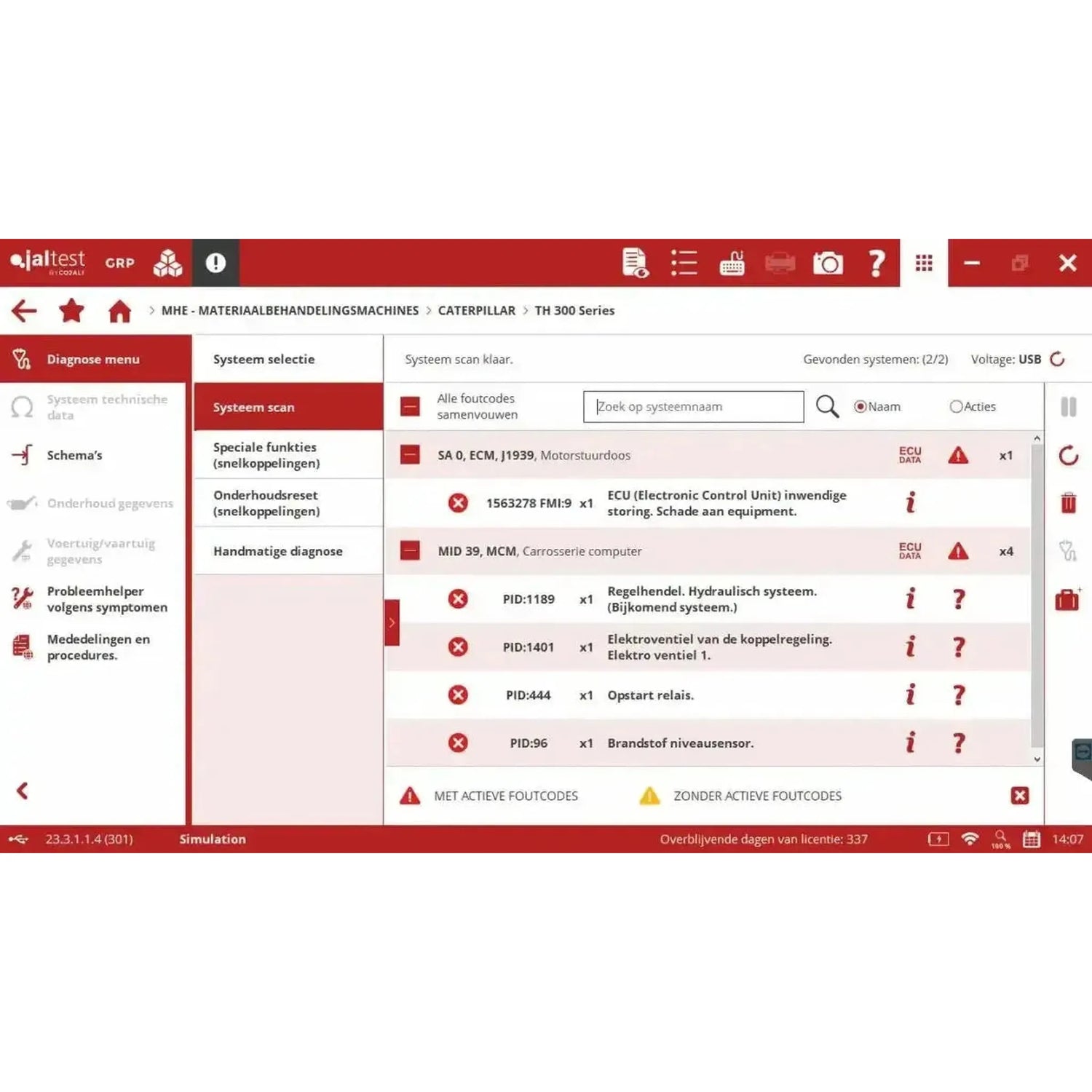

• Lettura codici di guasto: I sistemi vengono riconosciuti automaticamente, con un ricercatore di guasti per ogni codice di errore.
• Valori misurati: I valori dei sensori collegati, consultabili in tempo reale.
• Controllo componenti: Test bidirezionali che consentono di attivare un componente dal portatile.

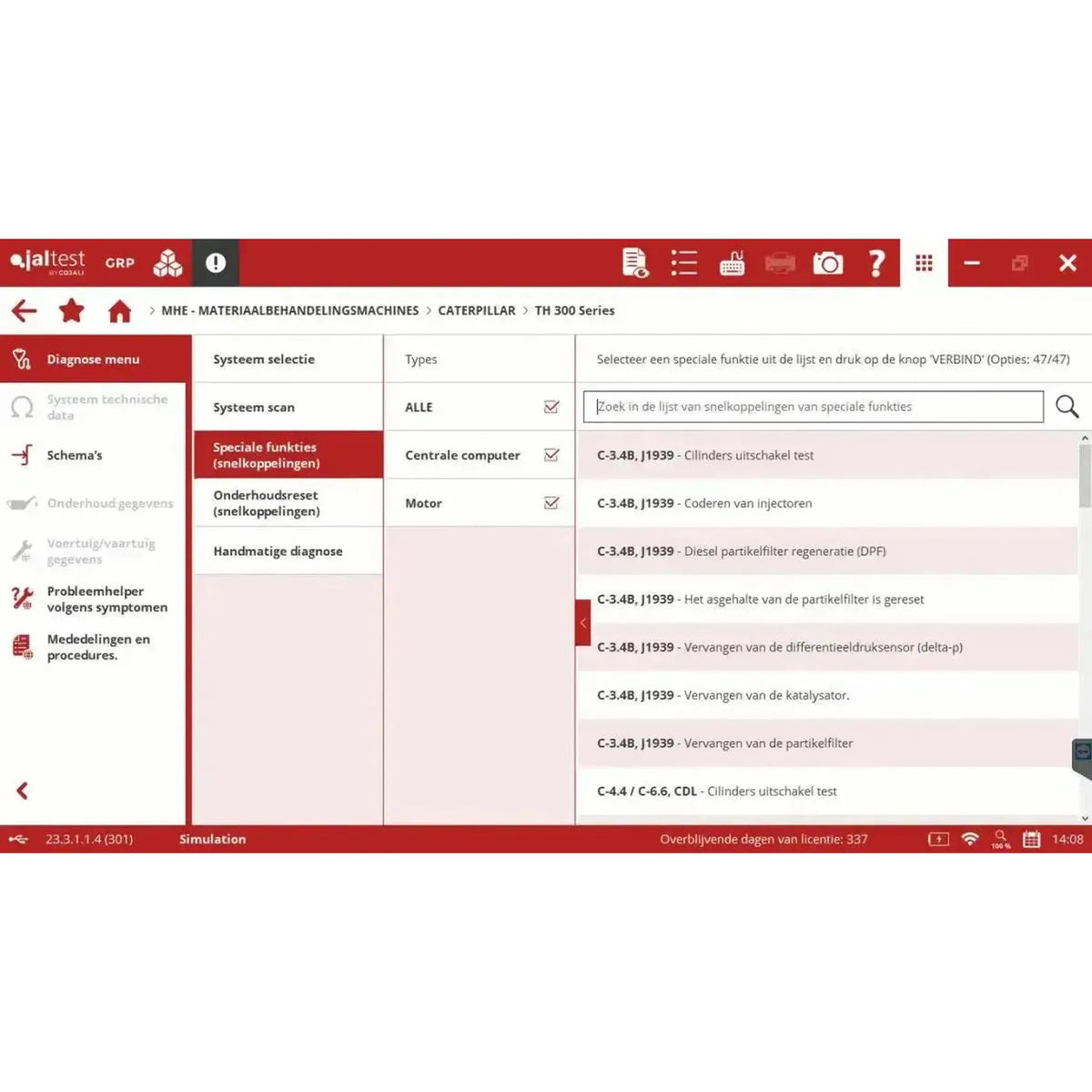

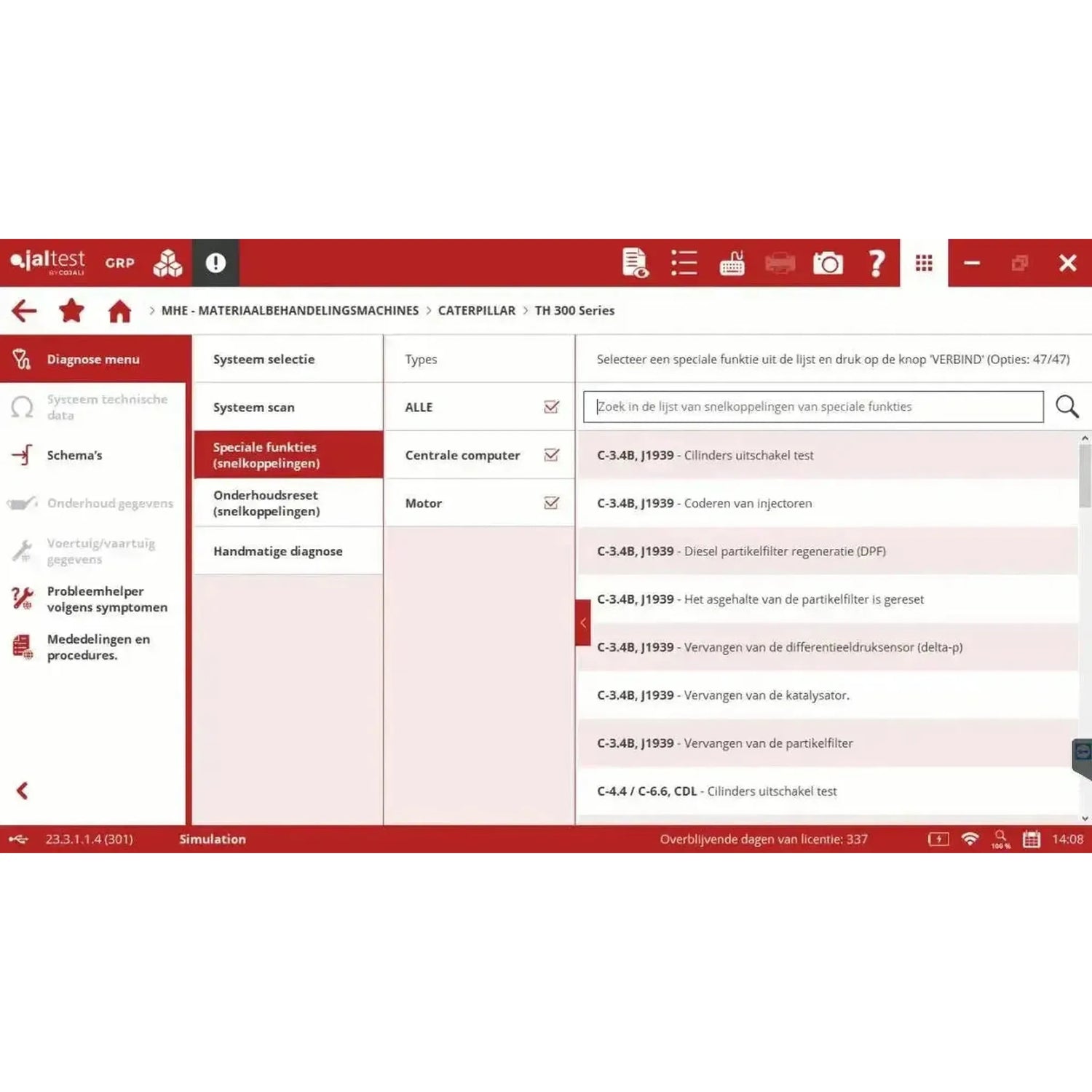

• Parametri e calibrazioni: Tra cui rigenerazioni del filtro antiparticolato, ripristini della post-trattamento, calibrazioni degli iniettori e calibrazioni idrauliche.
• Dati ECU: Numero di serie, versione software e altri dati dell'unità di controllo.
• Manutenzione: I dati di manutenzione e le funzioni di manutenzione della macchina.

Informazioni tecniche incluse

• Localizzatore anomalie: Per codice di guasto e per sintomo.
• Dati tecnici: Del sistema e della macchina.

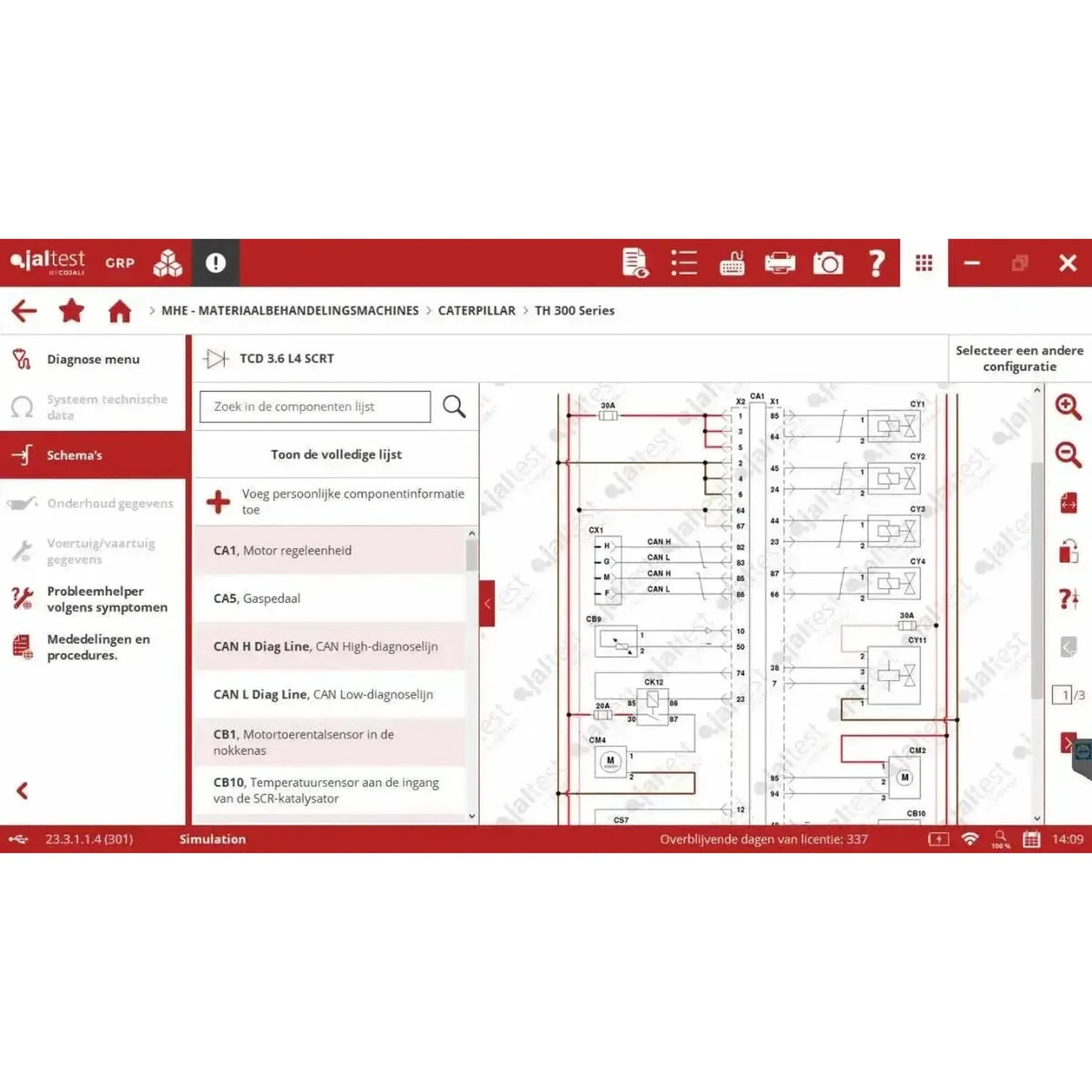

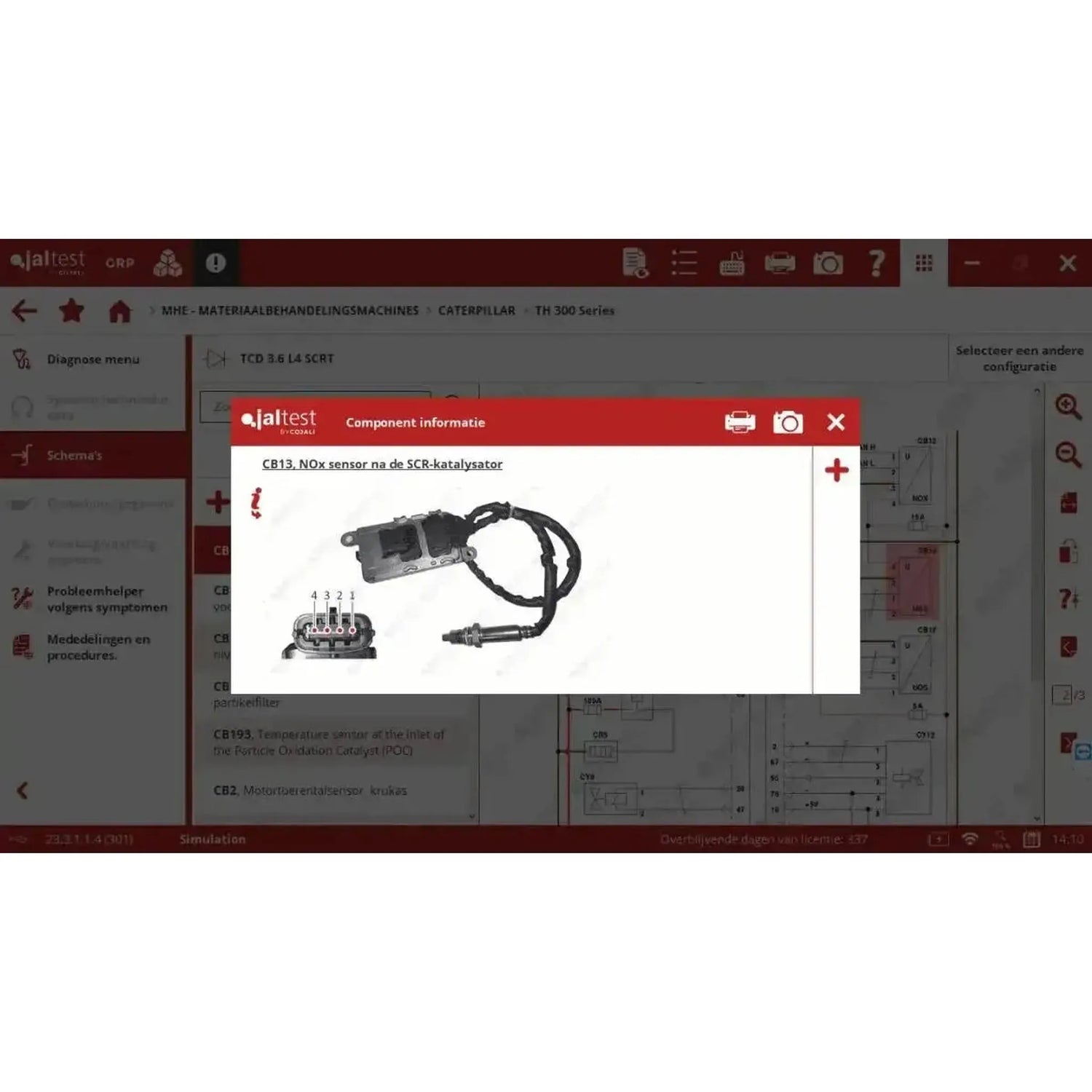

• Schemi: Gli schemi elettrici relativi al sistema.
• Dati di manutenzione: I dati di manutenzione della macchina.
• Procedure: Procedure di rilascio e modalità operative.
• Diagnosi manuale: Ricerca senza segnalazione automatica del sistema.

La differenza rispetto alla modalità esperto

La diagnosi ordinaria consiste nella lettura, misurazione e azionamento. In modalità esperto modificate inoltre i parametri nelle unità di controllo: la calibrazione di sensori e attuatori, l'impostazione dei parametri di esercizio e la rigenerazione del filtro antiparticolato. Questa modalità è inclusa.

Cavi e computer

Nel kit si trova il cavo OBD a 16 poli per il collegamento standard. Molti carrelli elevatori e transpallet dispongono di un connettore proprietario del produttore, per il quale è necessario un cavo separato; nel trasporto interno non è mai divenuto obbligatorio uno standard di connessione OBD, quindi questi connettori continuano a essere utilizzati anche sulle nuove macchine. Il software vero e proprio viene eseguito su un PC Windows.

• Kit cavi per carrelli elevatori (70002022): Cavi per JLG e Haulotte, Linde rotonda, Jungheinrich e Still.
• Kit cavi per piattaforme aeree e bracci telescopici (70002028): Cavi per motori Deutz, Kubota, JLG e Haulotte, Genie e il connettore Deutsch verde a 9 poli.
• Cavi singoli: Disponibili anche singolarmente, tra cui per Toyota, Crown, Hyster e Yale, Linde, Doosan, Mitsubishi con Caterpillar e i regolatori Zapi e Curtis.
• Computer: Il software funziona su Windows. Cojali fornisce il Jaltest Rugged PC e il PAD Rugged A140; entrambi sono disponibili separatamente nel nostro negozio online.

Il cavo corretto per la Vostra macchina è determinato dal collegamento diagnostico presente sulla macchina e non dal marchio sul pennone. Controllate il connettore sulla macchina stessa prima di ordinare: Se si tratta del collegamento OBD2 a 16 poli, è sufficiente il JDC213.9 fornito in dotazione; se si tratta di un connettore proprietario, sarà necessario un cavo proprietario: Questo si trova in uno dei due kit cavi oppure è disponibile per l'ordine singolo.

Licenza e rinnovo

La licenza software ha validità dodici mesi a partire dall'attivazione e viene successivamente rinnovata ogni anno con la licenza di aggiornamento (75101001). Finché la licenza è valida, riceverete tutti gli aggiornamenti software e manterrete l'accesso alle informazioni tecniche.

• Rinnovo: Annualmente, con la licenza di aggiornamento (75101001), ogni volta per altri dodici mesi.
• Durata: Dodici mesi a partire dall'attivazione.
• Installazioni: Massimo cinque PC. L'hardware Jaltest è sempre necessario per eseguire il software.
• Registrazione: All'attivazione, dopo ogni nuova versione del software, e successivamente ogni sei mesi.
• Acquisto di un modulo aggiuntivo: Un modulo acquistato successivamente viene allineato alla sua licenza attiva; paga in proporzione.
• Mancato rinnovo: La diagnosi continua a funzionare con l'ultima versione installata, ma l'accesso alle informazioni tecniche viene perso. Cojali supporta una licenza scaduta per un anno ancora.

Estensioni opzionali

Oltre al modulo MHE, sono disponibili estensioni che ordinate separatamente. Non sono necessarie per la diagnostica, ma ampliano il manuale di riferimento, l'assistenza o gli strumenti. Di seguito trovate le estensioni per il trasporto interno.

• Jaltest INFO Web MHE: Lo stesso manuale di riferimento tramite una piattaforma web, mensile o annuale.
• Jaltest ATS: Un anno di accesso all'helpdesk tecnico in lingua inglese di Cojali. Continua automaticamente; è possibile disdire per scritto entro trenta giorni prima della data di scadenza.
• Jaltest Central Services: Operazioni eseguite dai specialisti di Cojali, per ogni intervento.
• Strumenti Jaltest: Tra cui il kit di pulizia AdBlue per agricoltura, movimento terra e trasporto interno, per la pulizia del modulo di dosaggio.
• Moduli aggiuntivi: Se successivamente desiderate aggiungere veicoli commerciali, agricoltura o movimentazione terra, è possibile sulla stessa Jaltest Link.

Contenuto della confezione

• 1x Interfaccia Jaltest Link V9 (70001015)
• 1x Kit Multiplo (70002001)
• 1x Jaltest (JDC213.9) | Cavo Adattatore Link V9 26 pin DB26 – 16 pin OBD2 | Interfaccia
• 1x Jaltest (JDC107.9B) | Cavo Adattatore Link V9 – USB-C | Interfaccia
• 1x Jaltest (JDC100) | Cavo Prolunga Link V9 26 pin DB26 (100 cm) | Interfaccia
• 1x Jaltest (JDC60AM2) | Cavo di alimentazione USB-A | Interfaccia
• 1x Jaltest (70003015) | Compact Hardcase
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Attivazione software
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Licenza software
• 1x Jaltest INFO Online MHE (29477)
