Jaltest  |  SKU: JDC204A

Jaltest (JDC204A) | Cavo adattatore Wabco 16 pin OBD – 16 pin OBD2 | Veicoli commerciali e da lavoro

€109,95 incl.
€90,87 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

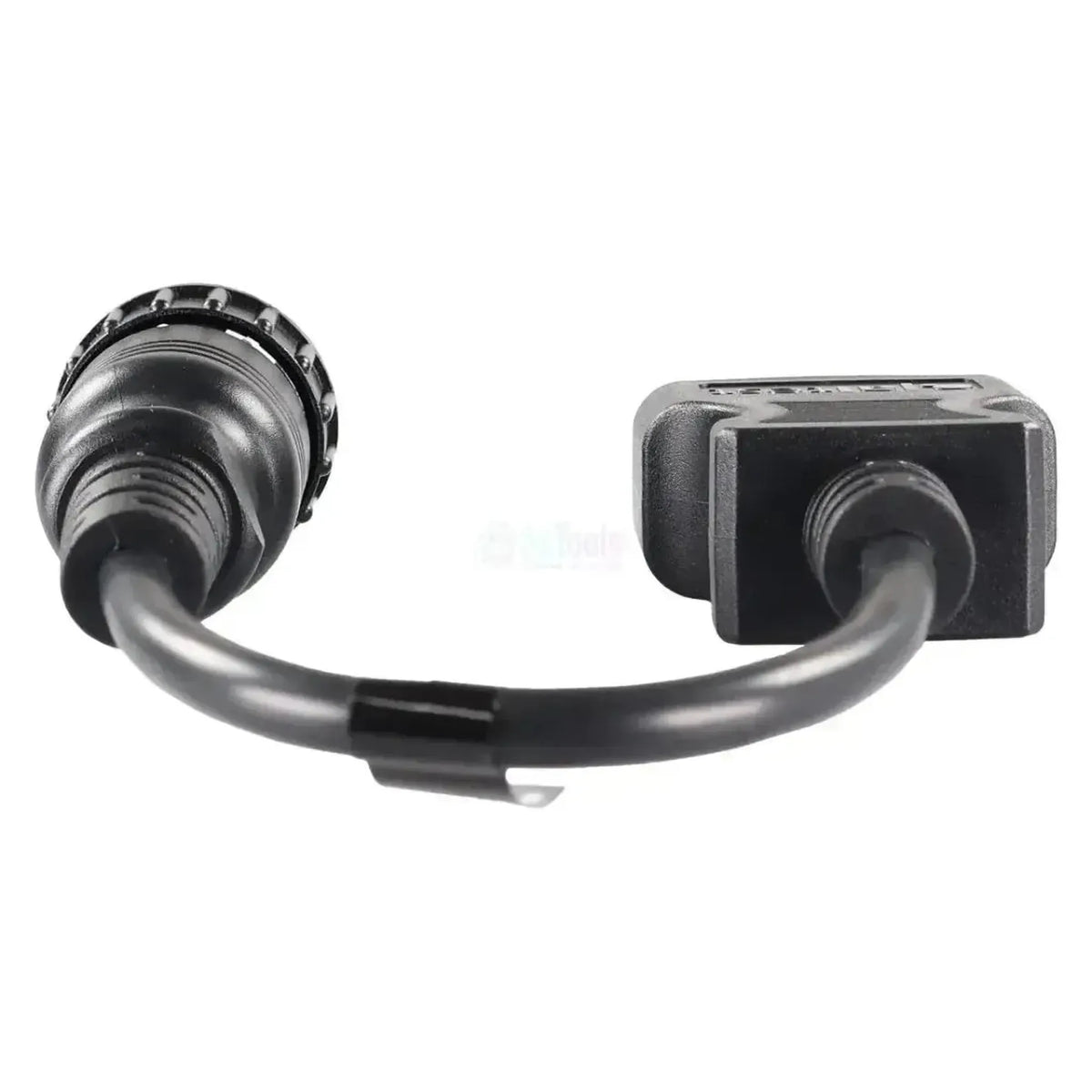

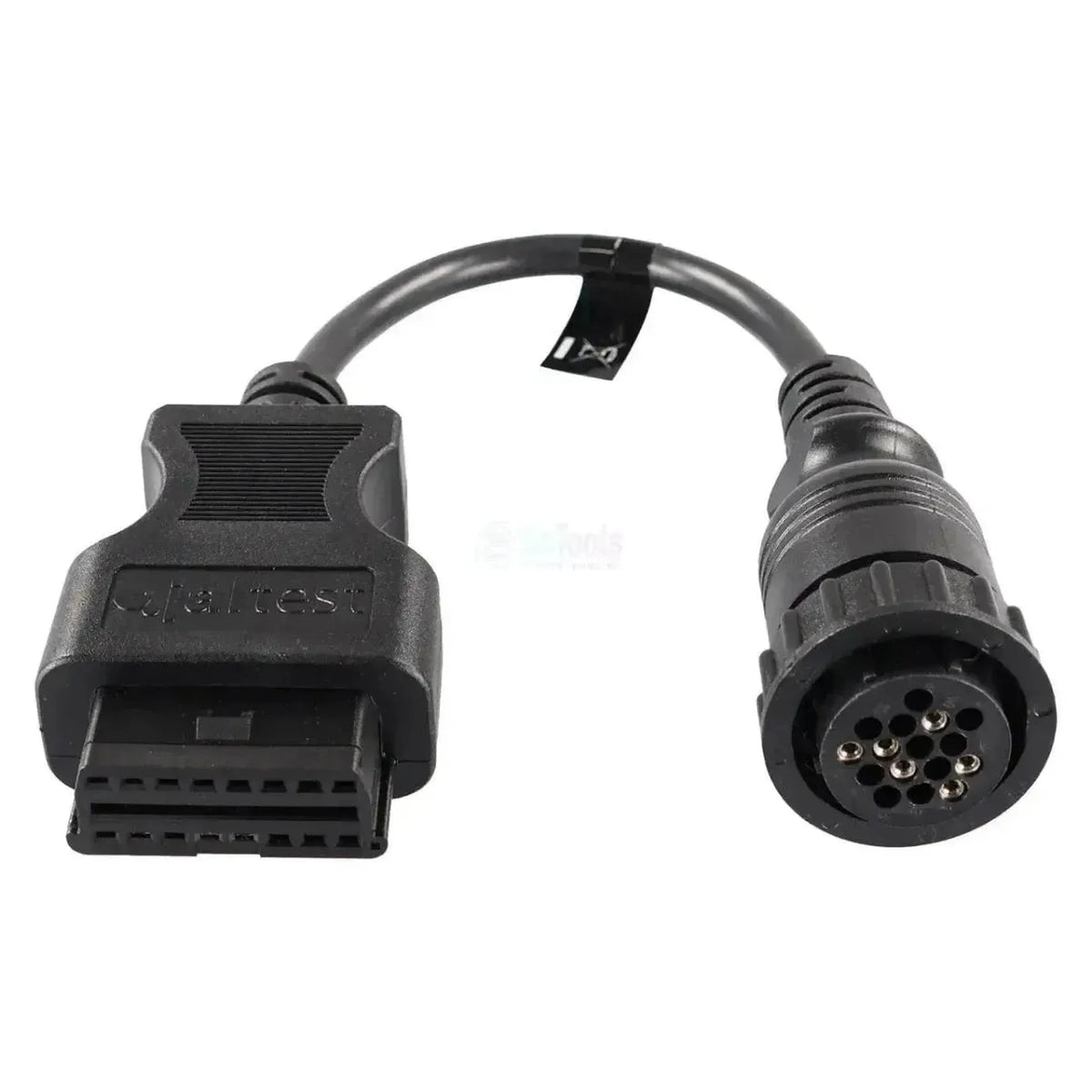

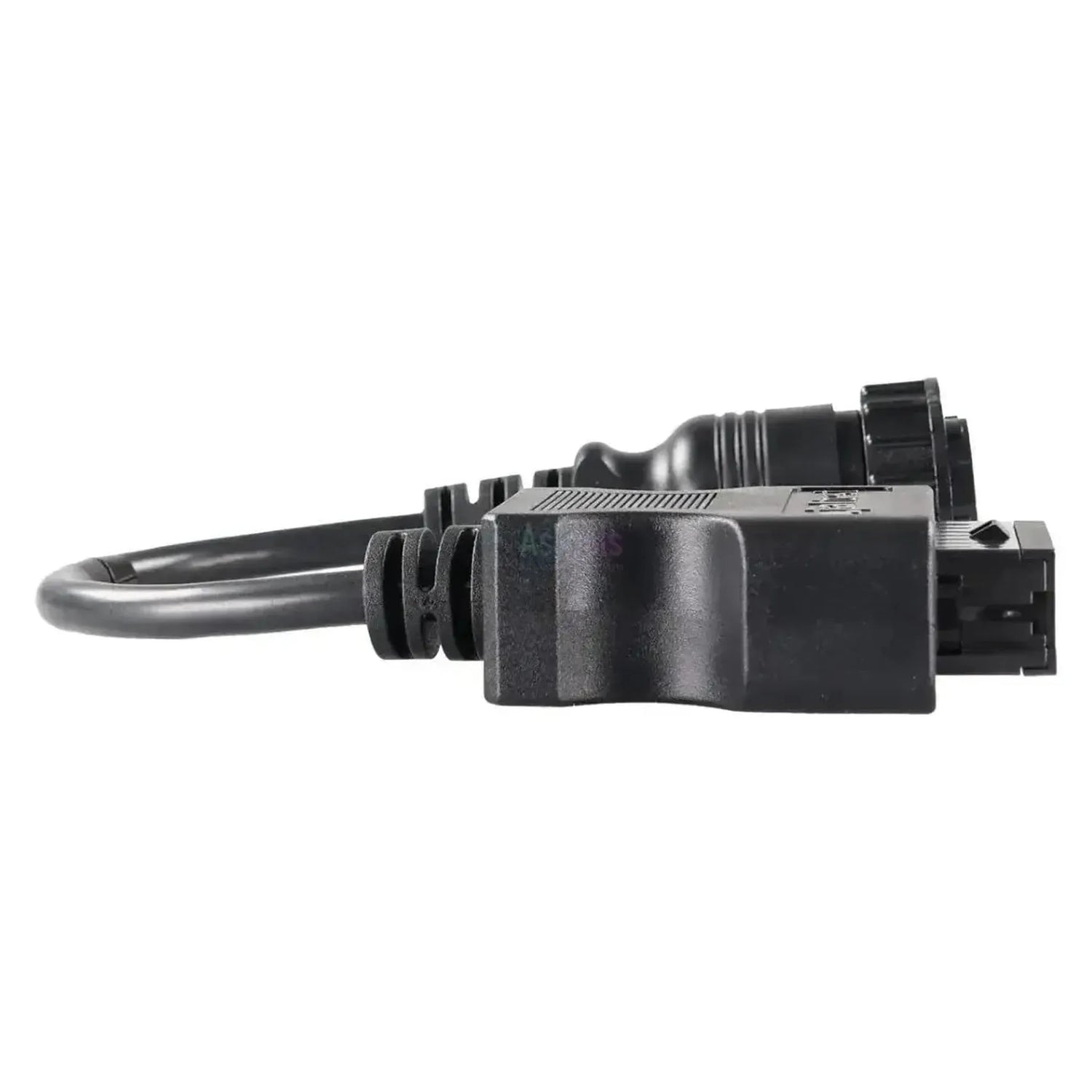

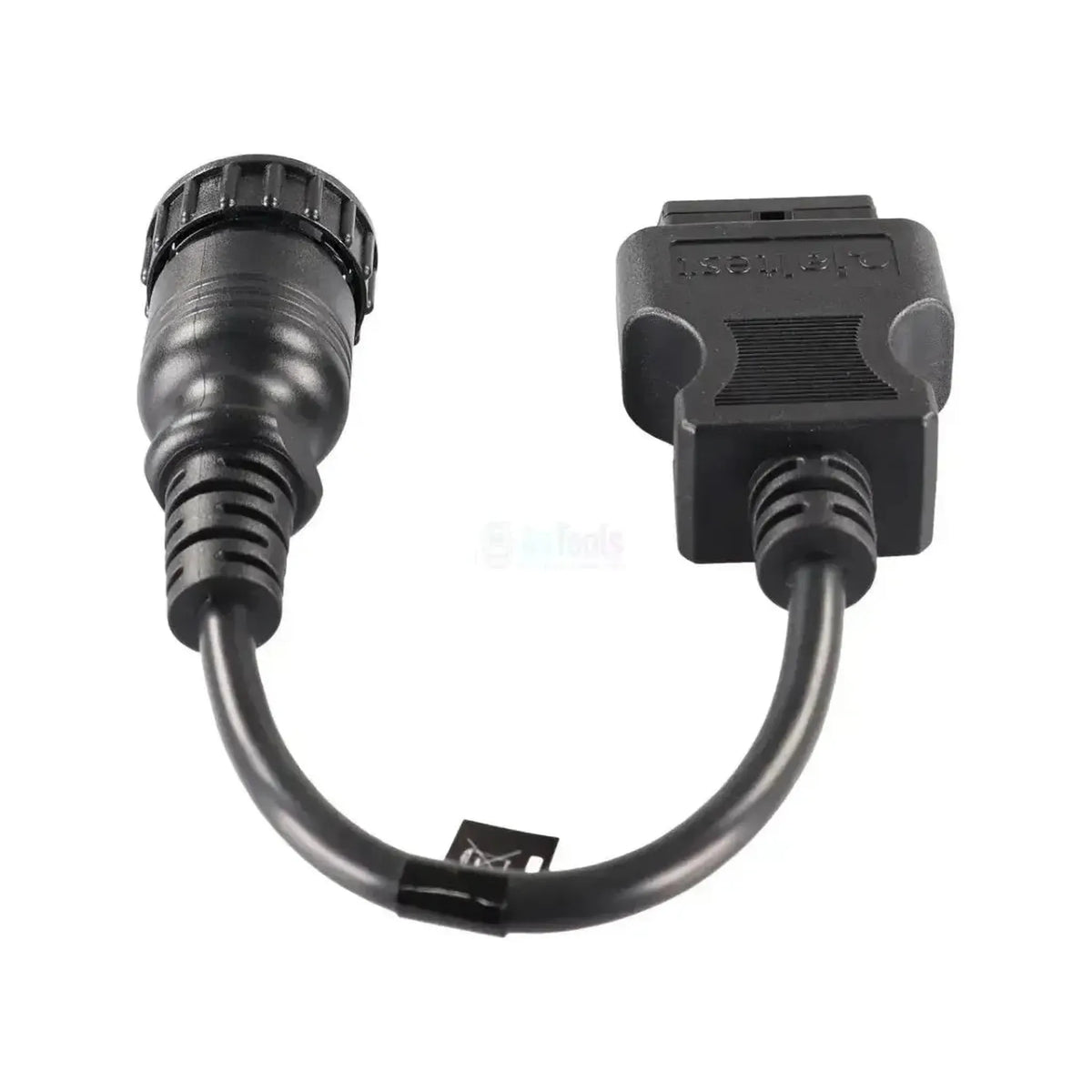

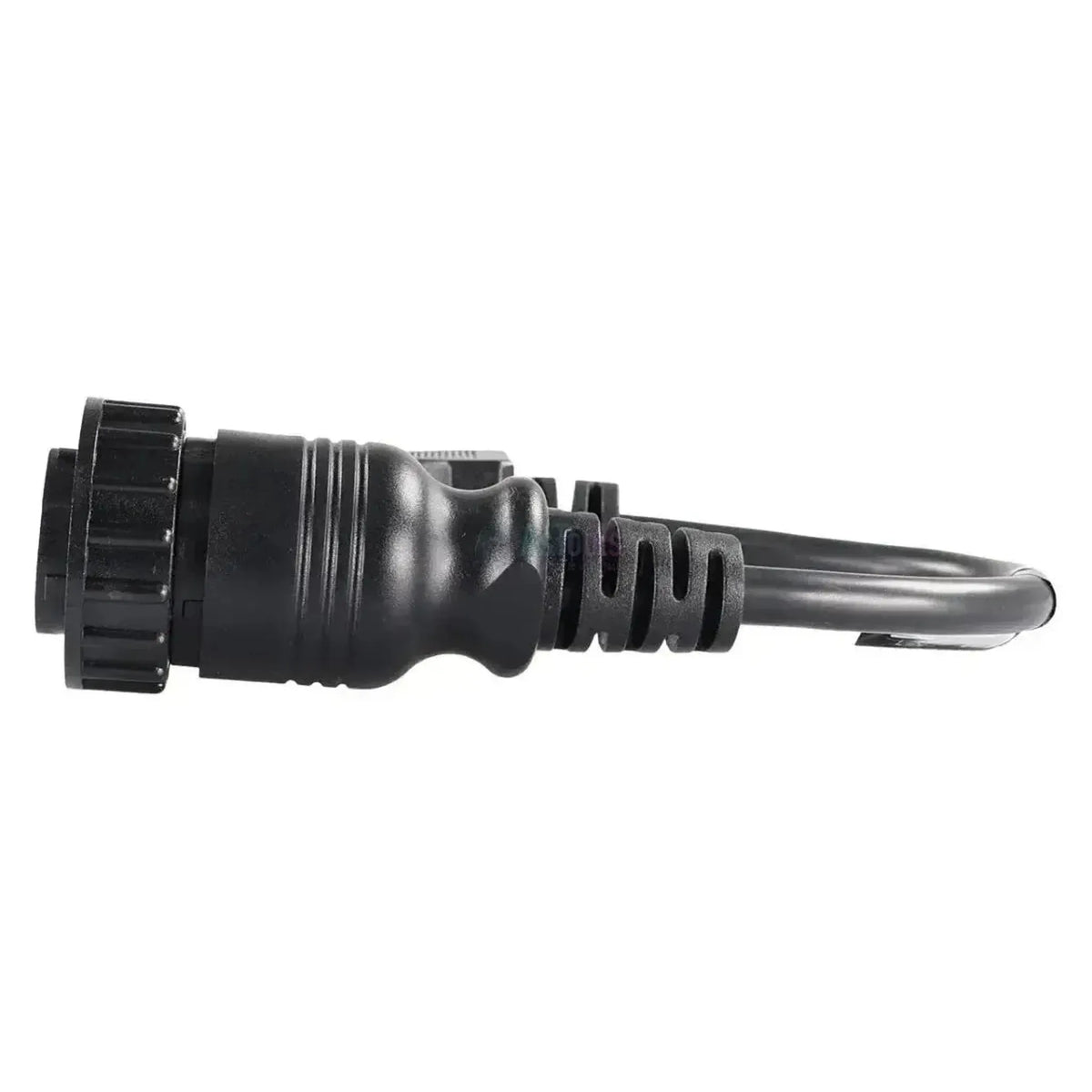

La Jaltest JDC204A collega la presa diagnostica a 16 poli dei sistemi frenanti Wabco all'ingresso OBD2 a 16 pin del cavo diagnostico Jaltest. Sul lato veicolo è presente un connettore rotondo con un anello di accoppiamento zigrinato e un supporto dei contatti numerato con sedici posizioni, di cui sei occupate. Si tratta di una connessione seriale, non di un collegamento CAN, e il cavo misura 28-30 cm.

Il connettore si trova sulla o vicino alla centralina freni e non nella presa OBD del veicolo. Con il cavo collegato, il software Jaltest raggiunge la famiglia ABS/ASR, la famiglia EBS e i sistemi frenanti idraulici HABS D e HBS AddOn-E. Il cavo funziona con il Jaltest Link V8.1 e V9 e rientra in Jaltest CV.

VANTAGGI

✔Determinante è la centralina freni Wabco, non il marchio del camion, dell'autobus o della macchina operatrice che la monta.
✔Copre la famiglia ABS/ASR e la famiglia EBS di Wabco, oltre ai sistemi frenanti idraulici HABS D e HBS AddOn-E.
✔Con questi sistemi si comandano direttamente valvole e altri componenti per verificarne il funzionamento.
✔Sono disponibili anche parametri e calibrazioni per i sistemi Wabco per i quali Jaltest offre tali procedure.

PUNTI DA CONSIDERARE

✕L'impostazione dei parametri e la calibrazione variano da sistema a sistema: non tutti i sistemi frenanti Wabco offrono le stesse procedure.
✕Solo per il connettore Wabco a 16 poli; i sistemi frenanti dei rimorchi Wabco hanno un connettore proprio e richiedono JDC103A o JDC110A.
✕I sistemi Wabco per sospensioni, sicurezza e pressione pneumatici non sono raggiungibili con questo cavo; dispongono di un collegamento dedicato.
✕Con una lunghezza di 28-30 cm, il cavo è corto, quindi lavorate vicino alla centralina su cui è inserito il connettore.

Applicazioni e funzionalità

Il cavo è destinato alle officine che leggono la centralina freni Wabco di camion, autobus e macchine operatrici con Jaltest Link. Poiché il cavo segue la centralina e non il costruttore del telaio, si trova lo stesso collegamento su marchi diversi. I sistemi sotto elencati fanno parte della copertura Wabco di Jaltest.

Unità di controllo accessibili

  • ABS SAE: Sistema antibloccaggio.
  • ABS/ASR C e D/E: Sistema antibloccaggio.
  • ABS/ASR E: Versione K Line e CAN.
  • EBS Asia ed EBS ZM: Sistema frenante elettronico.
  • EBS Euro Gen 2 e Gen 3: Sistema frenante elettronico.
  • HABS D: Sistema frenante idraulico.
  • HBS AddOn-E: Sistema frenante idraulico.

Cosa si può fare

  • Codici di errore: Lettura e cancellazione dopo la riparazione.
  • Valori misurati: Visualizzazione in valori numerici e grafico.
  • Valvole: Comando diretto e test.
  • Monitoraggio in tempo reale: Visualizzazione dei valori durante un test.
  • Parametri: Dove offerto da Jaltest.
  • Calibrazioni: Dove offerto da Jaltest.

Come si utilizza

  1. Ricerca del connettore: Individuare il connettore rotondo sulla centralina freni.
  2. Collegamento: Inserire il JDC204A e fissare l'anello di accoppiamento.
  3. Collegare il Link: Collegare il lato OBD2 al cavo diagnostico.
  4. Accendere il quadro: inserire il contatto senza avviare il motore.
  5. Lettura: Selezionare il veicolo e il sistema frenante Wabco.

Veicoli e applicazioni compatibili

Determinante è la centralina freni, non il marchio del veicolo. Il cavo è compatibile con ogni camion, autobus o macchina operatrice dotato di centralina freni Wabco con presa diagnostica a 16 poli. Poiché il connettore si trova sulla o presso la centralina e non nella presa OBD, resta utilizzabile anche su veicoli più recenti.

Applicazione:

  • Camion, autobus e veicoli commerciali: Dotati di centralina frenante Wabco con connettore diagnostico a 16 poli.
  • Marchio del veicolo: Non determinante; il cavo segue la centralina Wabco e non il costruttore del telaio.
  • Veicoli meno recenti: Le generazioni ABS/ASR di Wabco appartengono agli anni di costruzione precedenti.
💡

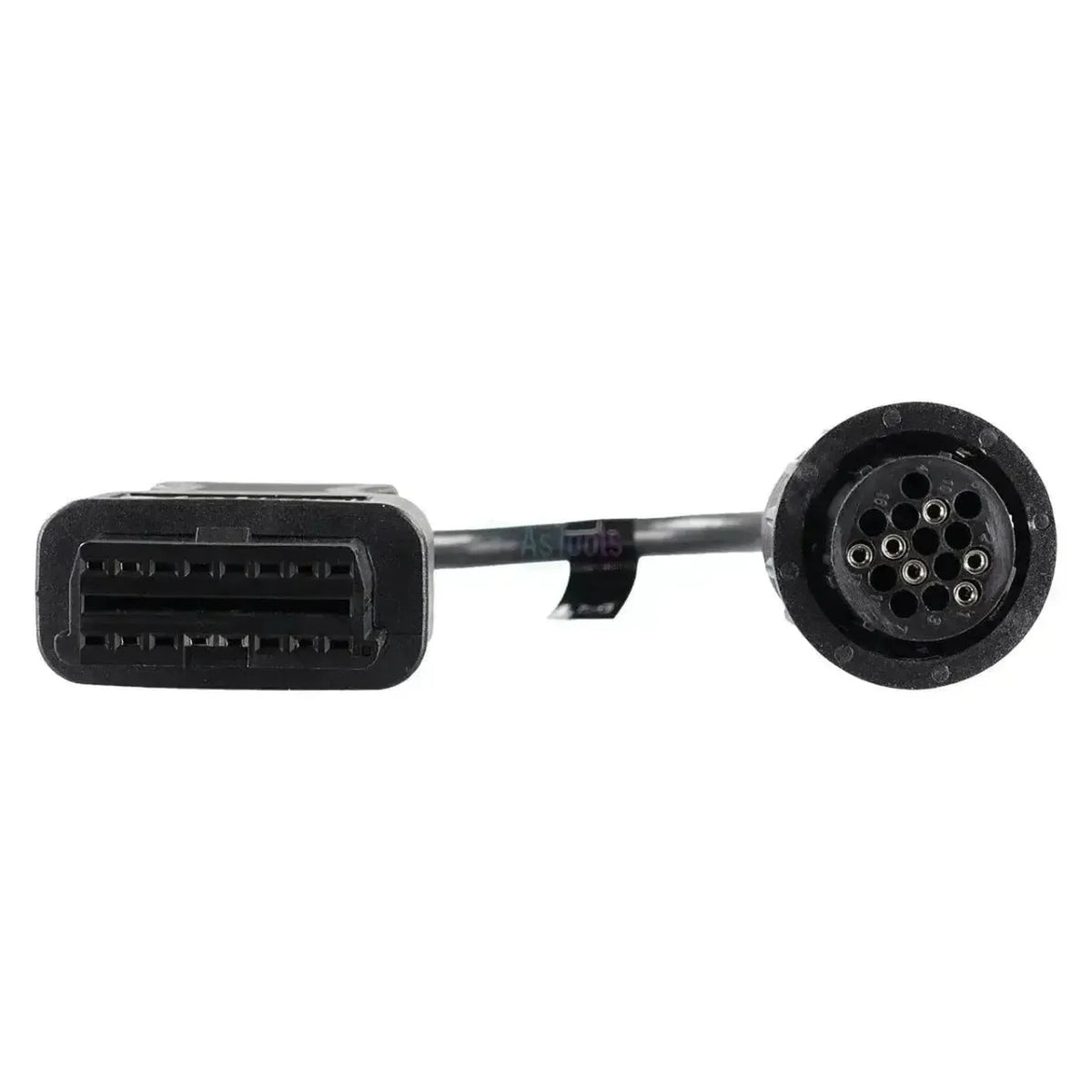

Da sapere: Il connettore Wabco a 16 poli è un connettore di sistema dedicato e non si trova nella presa OBD del veicolo. Nel supporto rotondo le posizioni sono numerate fino a sedici, ma ne sono occupate solo sei; è normale. Controlli il connettore sulla centralina freni prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC204A) | Cavo adattatore Wabco 16 pin OBD - 16 pin OBD2 | Veicoli commerciali e industriali

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • CV veicoli commerciali

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 16 pin
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile attivare i componenti direttamente dall'apparecchio. Così si verifica se il guasto è nel componente o nel cablaggio.Attivazione componenti

Utilizzo

Il kit di cavi Jaltest che comprende anche questo cavo. Se possiede già tale kit, potrebbe avere già questo cavo.Parte del kit di cavi
Kit di cavi per autocarri e autobus
Numero di riferimento
JDC204A

Altre specifiche

Applicazione
Sistemi frenanti Wabco con connettore diagnostico a 16 pin
Centraline di controllo
Famiglia Wabco ABS/ASR, famiglia EBS e sistemi frenanti idraulici HABS D e HBS AddOn-E
Segmento
Veicoli commerciali e operativi
Parte di set di cavi
Set cavi per autocarri e autobus (29362)
Necessario per l'uso
Jaltest Link V8.1 o V9 con cavo diagnostico OBD2, software Jaltest con licenza per Jaltest CV
