Jaltest  |  SKU: JDC532A

Jaltest (JDC532A) | Scania (CAN) 4-pin OBD – 16-pin OBD2 Cavo Adattatore | Motore a Combustione

€138,95 incl.
€114,83 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

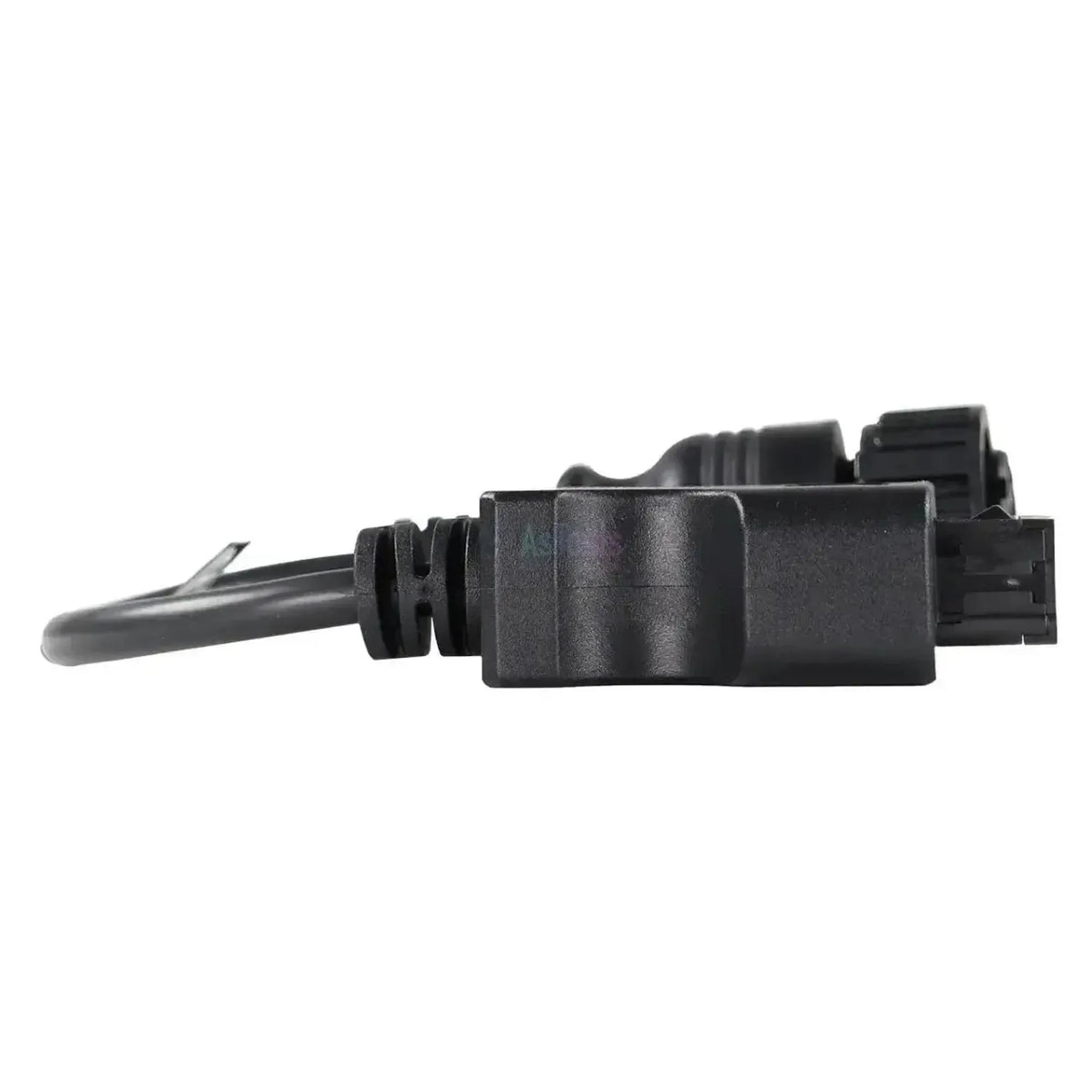

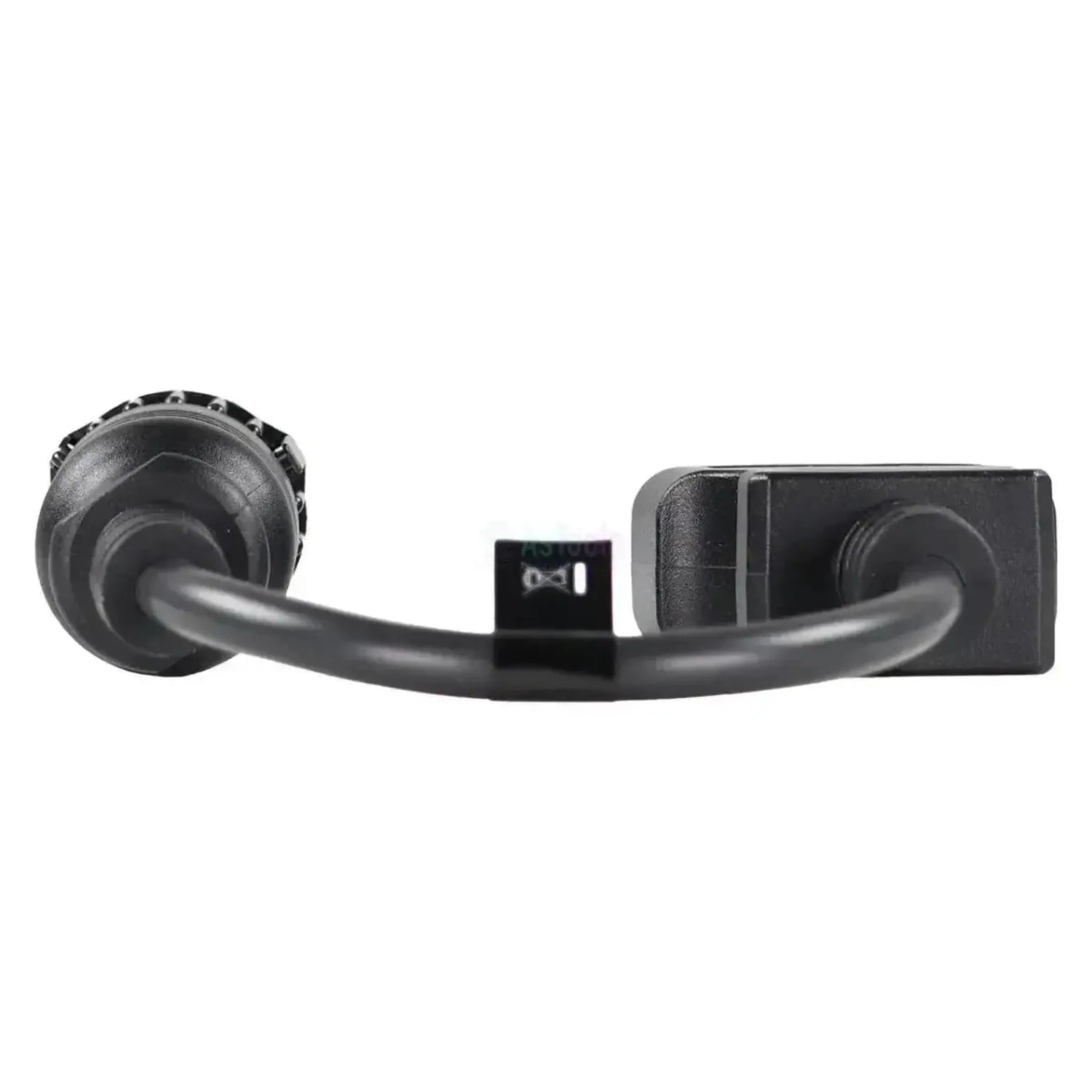

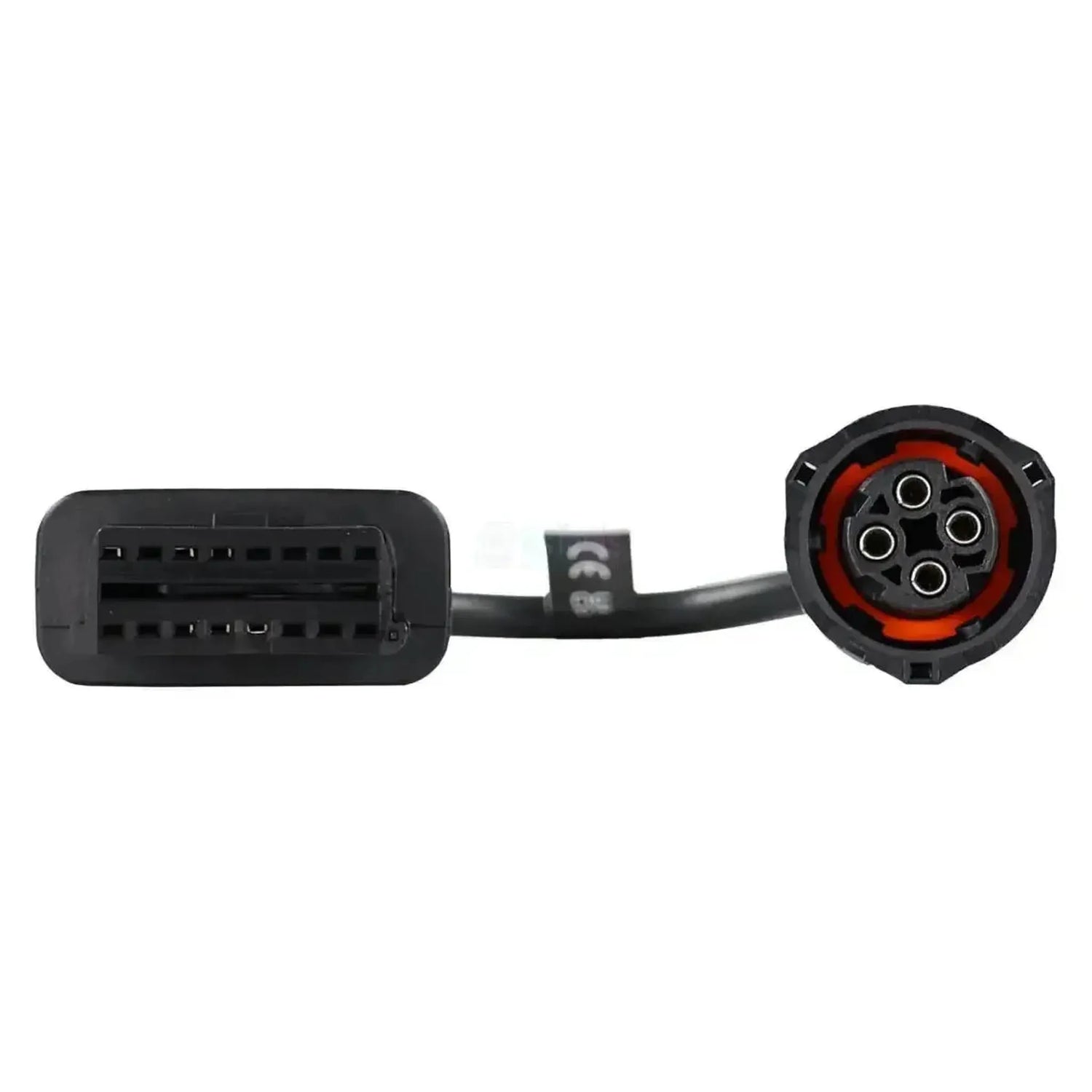

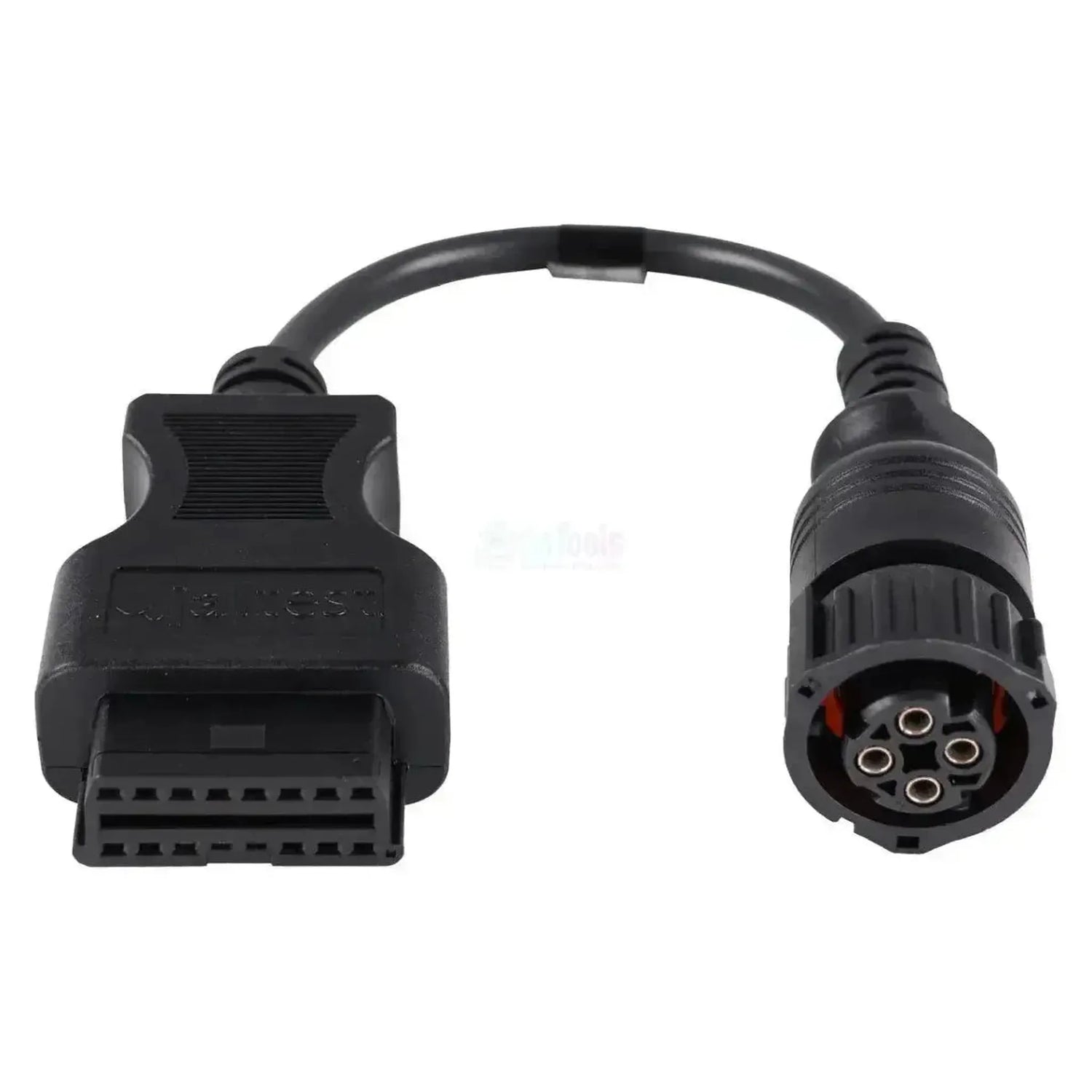

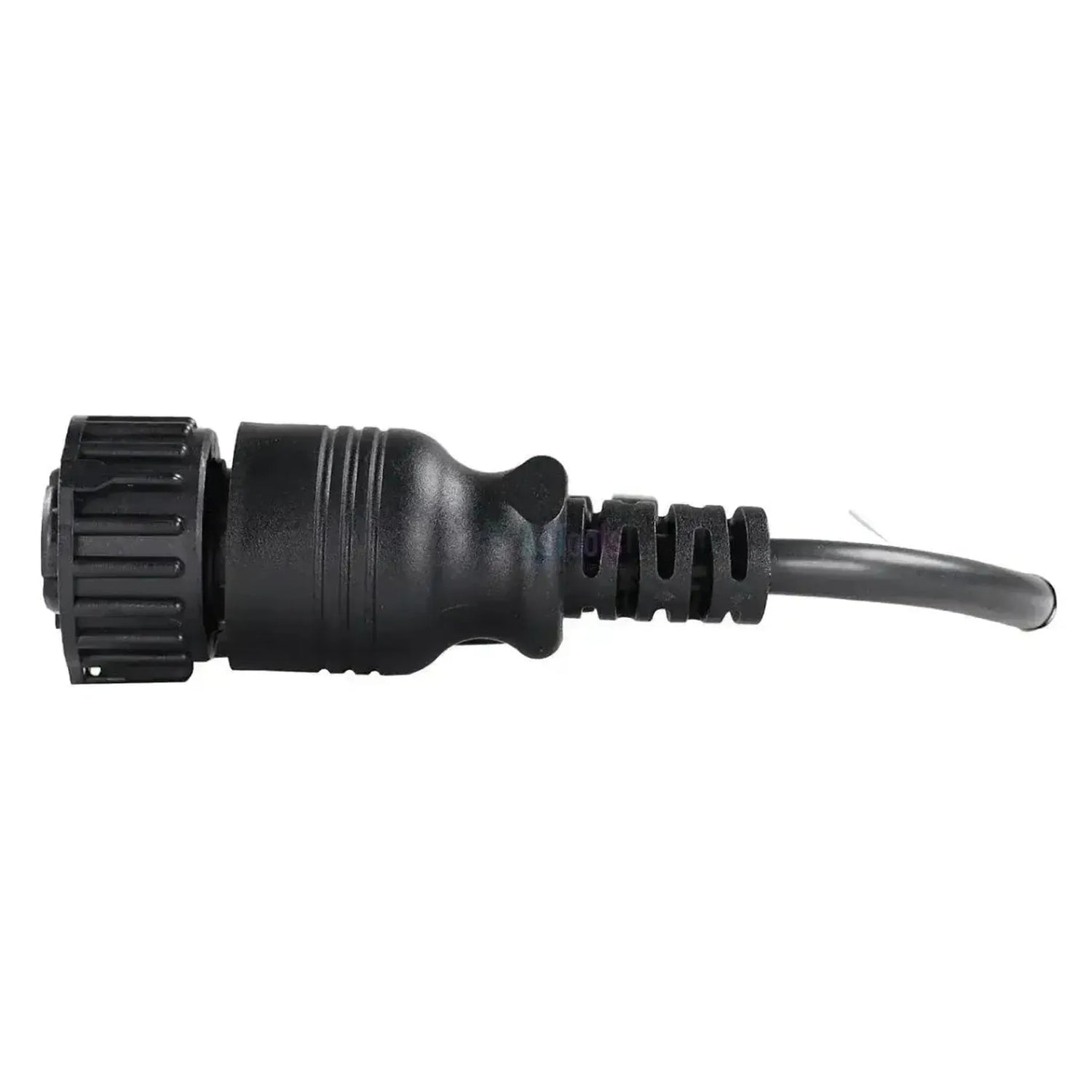

De Jaltest JDC532A is de CAN 4-pins diagnosekabel voor Scania-motoren. Aan de machinezijde zit een ronde zwarte bajonetconnector met een geribbelde koppelring en vier contactbussen rond een gecodeerd midden. Aan de interfacezijde zit de zwarte 16-pins OBD2-stekker. Het snoer meet 28 tot 30 cm, zonder module of aparte voedingstak.

De kabel bedient de CAN-lijn van de nieuwere Scania-motorgeneratie; de seriële RS232-lijn van de oudere motoren loopt via de JDC531A. De kabel is opgegeven voor de Jaltest Link V8.1 en V9. Omdat de stekker bij de motor hoort, komt u hem tegen in uiteenlopende machines en op binnenboordmotoren.

PLUSPUNTEN

✔Sluit aan op de CAN-diagnoselijn van de Scania-industriemotor, de opvolger van de RS232-aansluiting.
✔Geeft toegang tot het Scania-motormanagement EMS PDE en EDC MS6.2.
✔Opgegeven voor de Jaltest Link V8.1 en V9, dus ook na een overstap op de nieuwere interface.
✔Werkt ongeacht het merk van de machine; bepalend is de Scania-motor met deze stekker.

AANDACHTSPUNTEN

✕Alleen voor de ronde 4-pins CAN-uitvoering; motoren met de vlakke 9-pins RS232-aansluiting vragen om de JDC531A.
✕De regelingen EDC MS5 en DEC2 (V7.0) op de motoren met in-line inspuitpomp bereikt u niet met deze kabel.
✕De dekking blijft bij foutcodes, meetwaarden en ECU-gegevens; onderhoudsintervallen, componentaansturing en parameters staan er niet in.
✕Met 28 tot 30 cm is de kabel kort; de Jaltest Link hangt dicht bij de aansluiting in de motorruimte.

Toepassingen en functionaliteiten

Via deze verbinding benadert de Jaltest-software het motormanagement van de Scania-motor over de CAN-lijn. Het gaat om de regelingen op pomp-verstuivereenheden. De regelingen op in-line inspuitpomp zitten op de RS232-lijn.

Regeleenheden die u kunt benaderen

  • EMS PDE: Pomp-verstuivereenheden.
  • EDC MS6.2: Pomp-verstuivereenheden.

Wat u kunt doen

  • Foutcodes: Lezen en wissen per regeleenheid.
  • Meetwaarden: Actuele sensorwaarden bekijken.
  • Alarmgrenzen: Signaal bij waarden buiten bereik.
  • ECU-gegevens: Serienummer en softwareversie.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de ronde 4-pins stekker op de motor.
  2. Aansluiten: Steek de connector erop en draai de ring vast.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Scania en de motorregeling.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het merk van de machine. Deze kabel past op elke Scania-motor met de ronde 4-pins CAN-diagnoseaansluiting. Onderstaande motorreeksen voert Jaltest in de dekking, van de DC09 tot en met de DC16. Welke stekker er op uw motor zit, controleert u ter plekke.

Scania:

  • DC09-serie: De negenliter industriemotoren.
  • DC12-serie: De twaalfliter uitvoeringen.
  • DC13-serie: De dertienliter industriemotoren.
  • DC16-serie: De zestienliter V8-motoren.

Toepassingen:

  • Ingebouwd: In graafmachines, kranen, landbouwmachines en hefwerktuigen.
  • Overig: Aggregaten en binnenboordtoepassingen.
💡
Goed om te weten: De 4-pins CAN-stekker hoort bij de motor en zit in de motorruimte. U herkent hem aan de ronde vorm met koppelring; oudere Scania-motoren hebben in plaats daarvan een vlakke 9-pins D-sub voor de JDC531A. Controleer eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC532A) | Scania (CAN) 4-pins OBD – 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • AGV agricoltura
  • OHW macchine edili e movimento
  • MHE trasporto interno
  • Marine imbarcazioni

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale

Utilizzo

Numero di riferimento
JDC532A
Centraline
EMS PDE e EDC MS6.2 (gestione motore)
Necessario per l'uso
Jaltest Link V8.1 o V9

Altre specifiche

Toepassing
Scania-motoren met 4-pins CAN-diagnoseaansluiting
Aansluiting machinezijde
4-pins CAN, ronde bajonetconnector
Segment
Verbrandingsmotor
