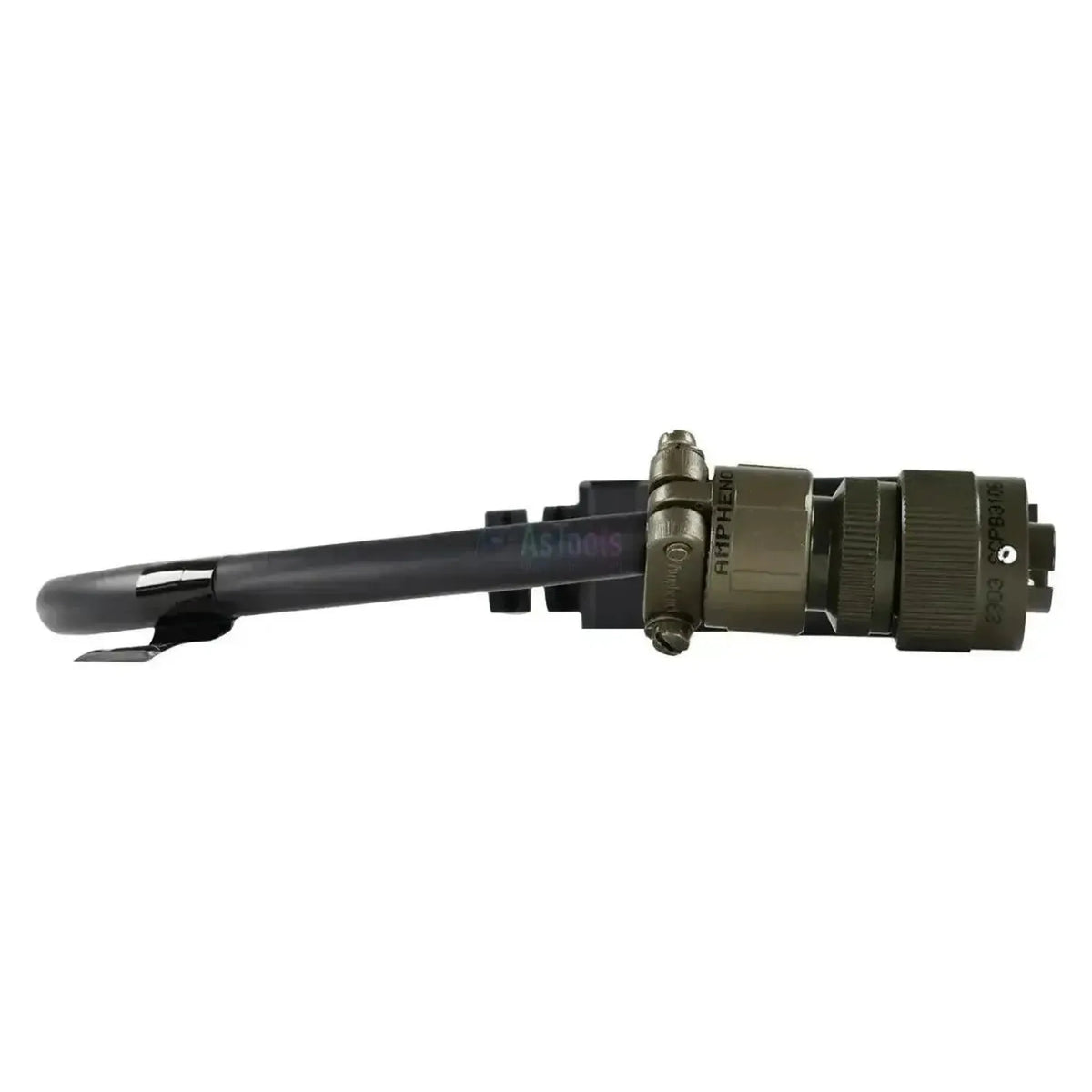

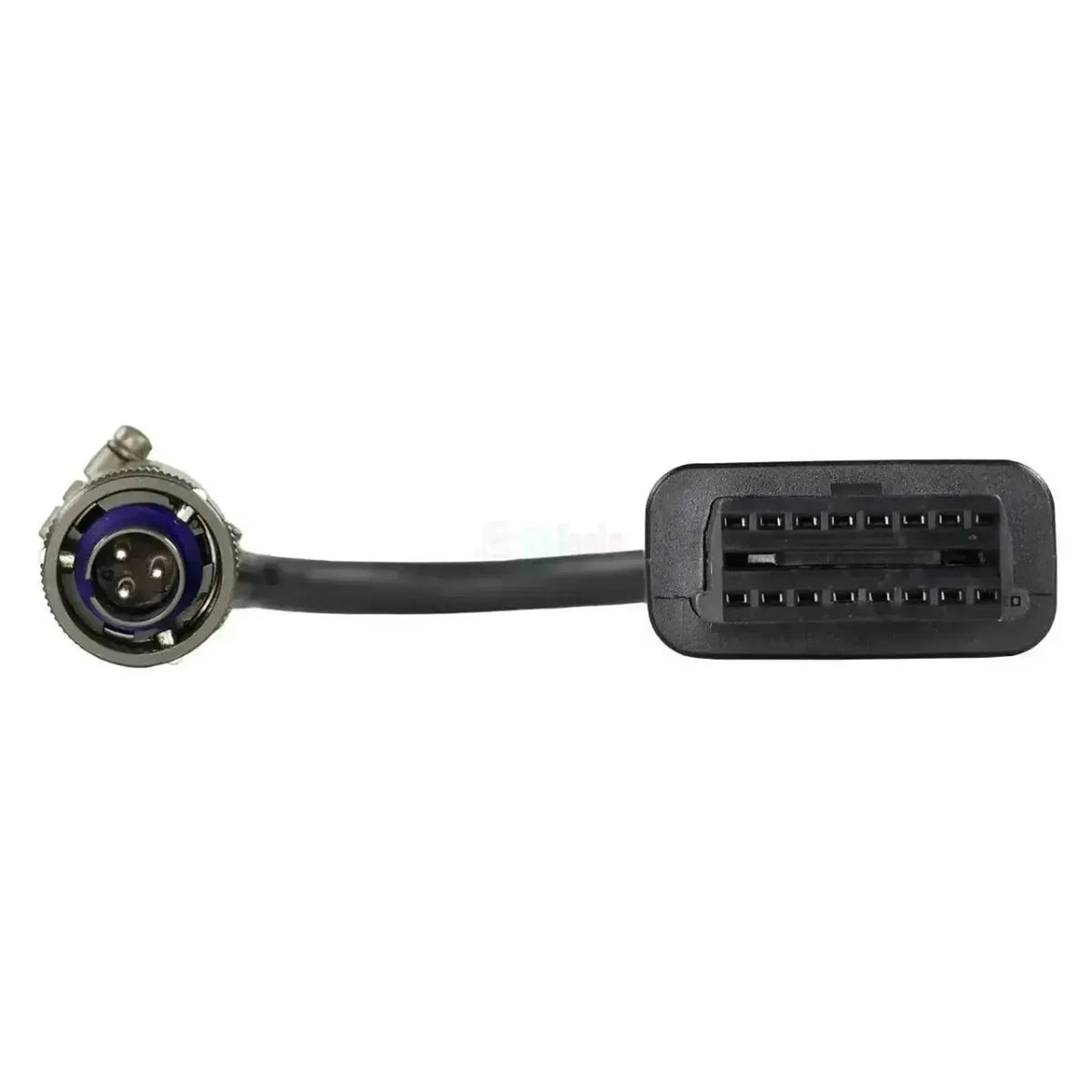

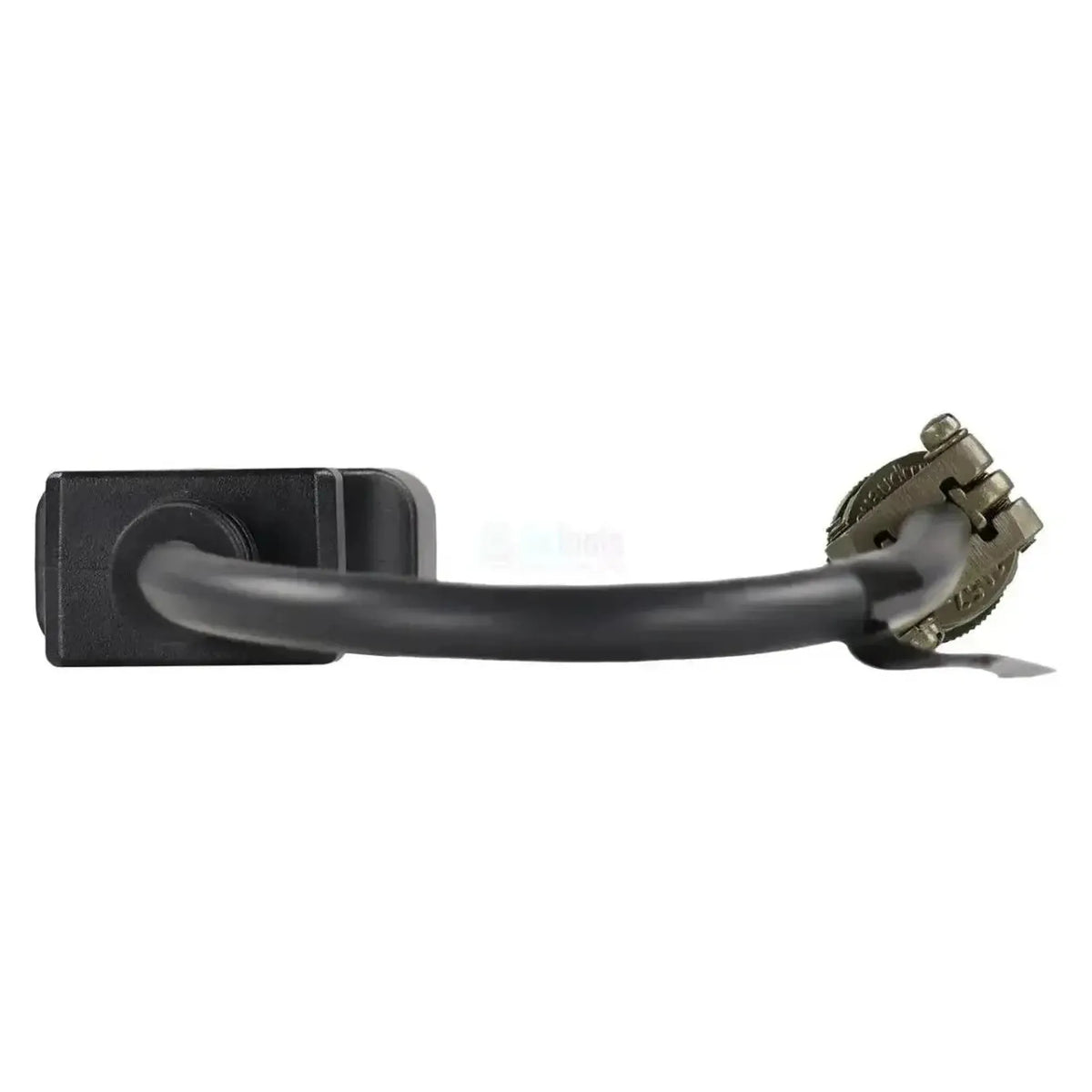

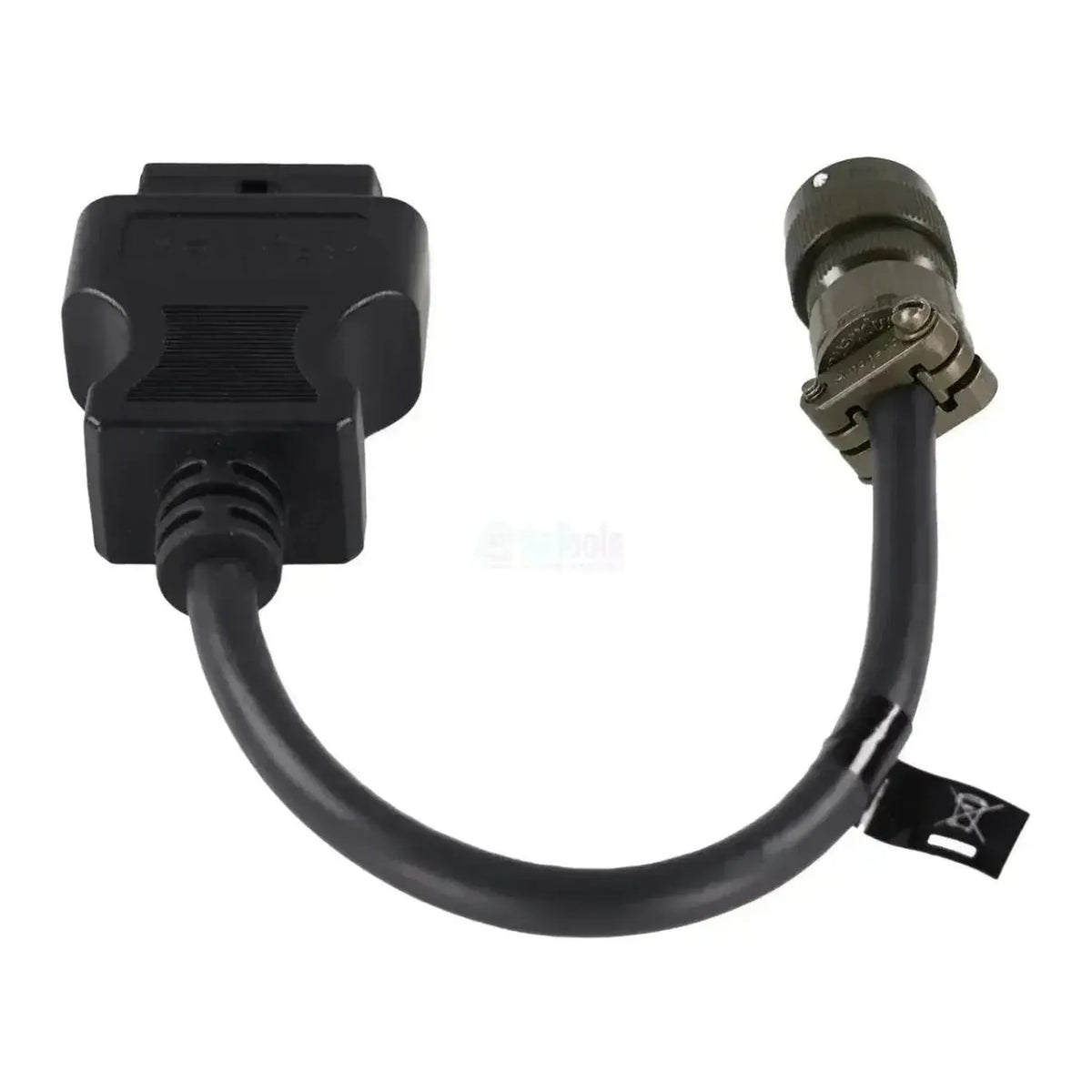

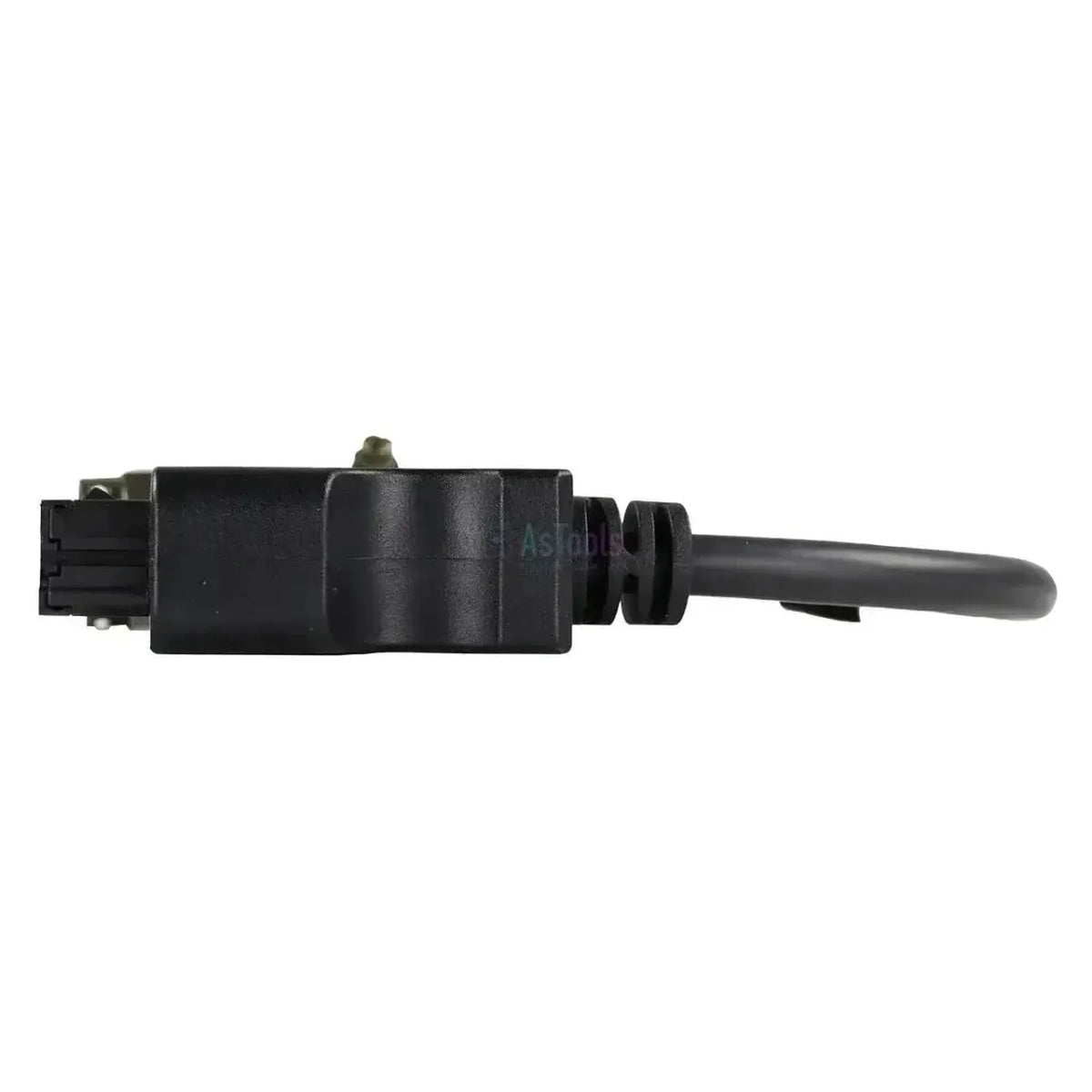

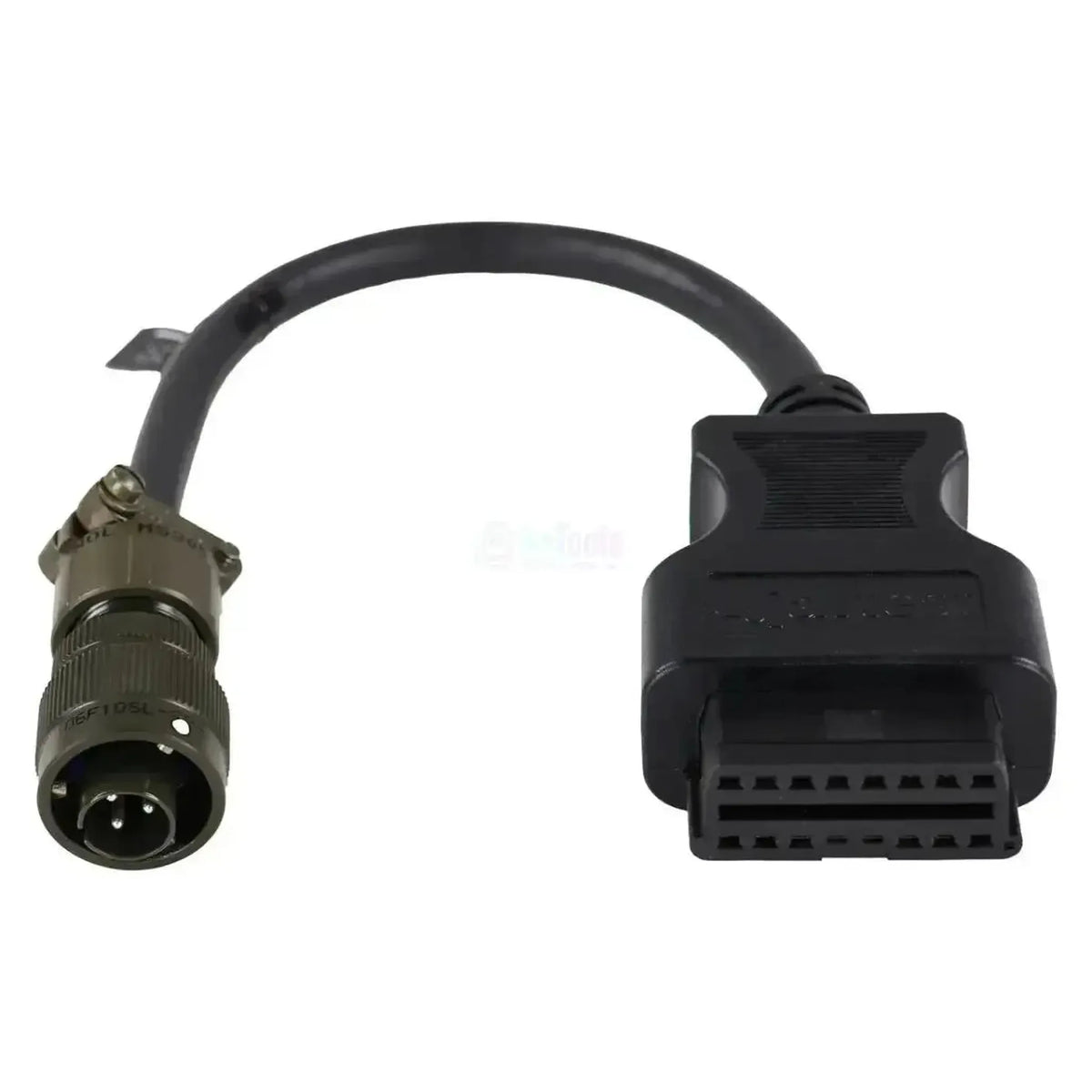

Jaltest JDC501A collega la presa diagnostica a 3 pin proprietaria dei motori Steyr al connettore OBD2 a 16 pin, sul quale si inserisce il cavo diagnostico di Jaltest Link. Sul lato macchina è presente un connettore a baionetta rotondo in metallo con ghiera zigrinata, con un anello blu attorno al supporto di contatto nero e tre pin rotondi. Il cavo misura 29-31 cm di lunghezza.
Tramite questo cavo Lei raggiunge le due centraline motore Steyr coperte, EDC CAN e UIS 1.0, con codici di errore, valori misurati e dati ECU. Per il connettore a 6 pin è disponibile la JDC502A, con un connettore chiaramente più grande e un anello rosso. Il cavo funziona con Jaltest Link V8.1 e V9 e rientra in Jaltest OHW e Jaltest Marine.
VANTAGGI
PUNTI DA CONSIDERARE
Applicazioni e funzionalità
Tramite questo collegamento Lei accede, con il software Jaltest, alla centralina motore del motore Steyr con connettore a 3 pin. Jaltest raggruppa queste centraline nel gruppo di copertura Steyr Engines; la presa diagnostica si trova sul o accanto al basamento motore.
Centraline accessibili
- EDC CAN: centralina motore in versione CAN.
- UIS 1.0: motori con unità pompa-iniettore.
Cosa può fare
- Codici di errore: lettura e cancellazione.
- Valori misurati: con soglie di allarme regolabili.
- Dati ECU: dati della centralina.
Come utilizzarlo
- Verifica del connettore: individuare il connettore a 3 pin con anello blu.
- Collegamento: fissi la JDC501A con l'attacco a baionetta.
- Collegare il Link: collegare il lato OBD2 al cavo Jaltest.
- Accensione inserita: attivi l'accensione, senza avviare il motore.
- Lettura: selezionare Steyr Engines e la centralina.
Motori e applicazioni compatibili
Determinante è il motore, non la macchina in cui è installato. I motori Steyr sono montati come propulsione separata, per cui Jaltest include la copertura direttamente per il motore. Lo stesso motore ricade quindi tra i motori stazionari e i motori entrobordo; se sul suo basamento motore sia presente un connettore a 3 pin o a 6 pin, lo verifichi sul posto.
Steyr:
- Steyr Engines: il gruppo di copertura con EDC CAN e UIS 1.0.
- Applicazioni stazionarie: macchine e gruppi con motore Steyr integrato.
- Motori entrobordo: Steyr rientra anche nella copertura Jaltest per i motori entrobordo.
Contenuto della confezione
- 1x Jaltest (JDC501A) | Cavo adattatore Steyr da 3 pin OBD – da 16 pin OBD2 | Motore a combustione interna
Specifiche tecniche
Generale
- Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
- Jaltest (Cojali)
- Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
- Cavo adattatore
- Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
- OHW macchine edili e movimento
- Marine imbarcazioni
Collegamenti
- La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
- Jaltest Link V8.1
- Jaltest Link V9
- Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
- 16-pins OBD2
- Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
- OBD a 3 pin
- La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
- da 29 a 31 cm
Funzioni diagnostiche
- Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
- Sì
- Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
- Sì
Utilizzo
- Numero di riferimento
- JDC501A
- Centraline
- EDC CAN e UIS 1.0 (gestione motore)
Altre specifiche
- Applicazione
- Motori Steyr con presa diagnostica a 3 pin
- Interfaccia
- Jaltest Link V8.1 e V9, tramite il cavo diagnostico OBD2 a 16 pin
- Necessario per l'uso
- Jaltest Link e una licenza attiva per Jaltest OHW o Jaltest Marine
