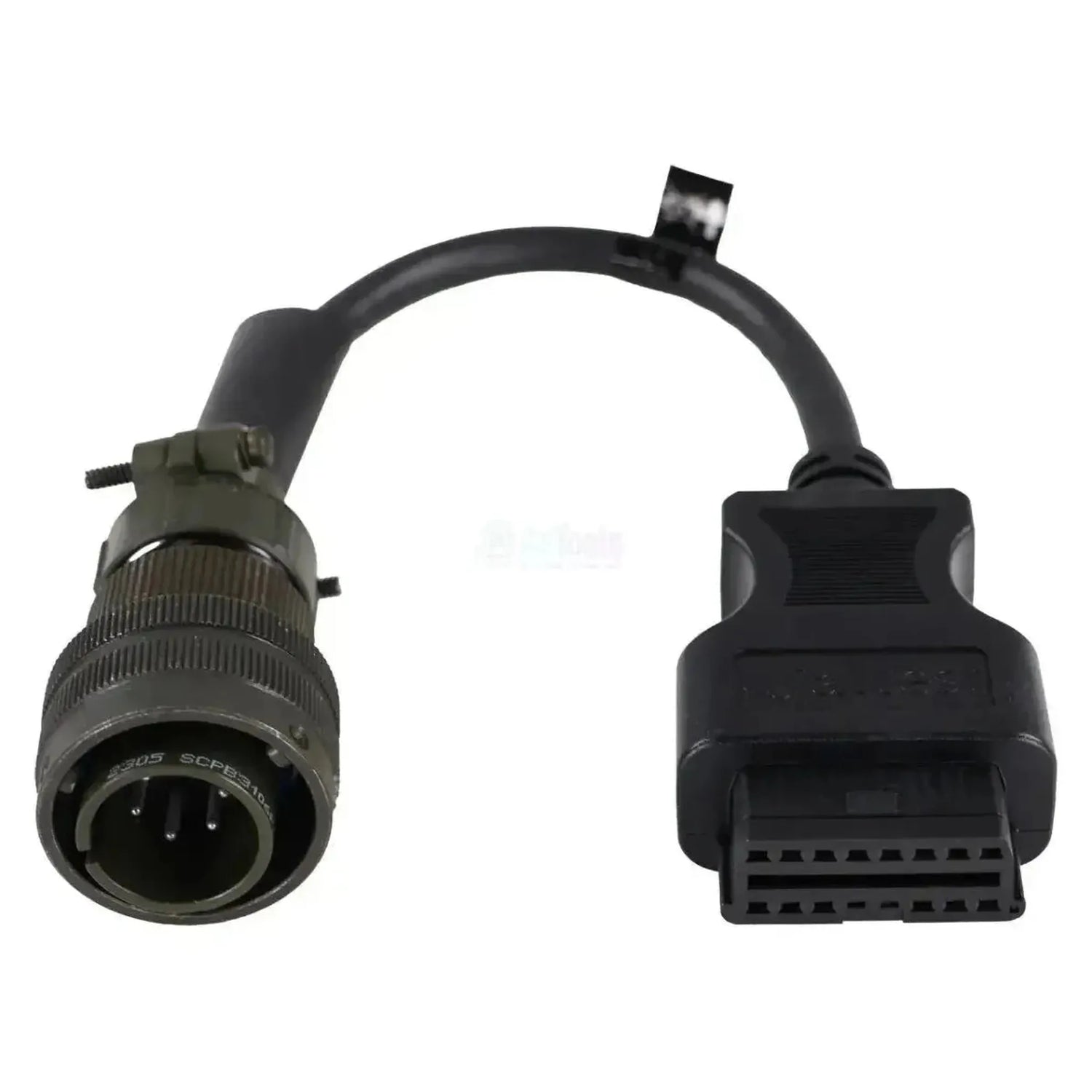

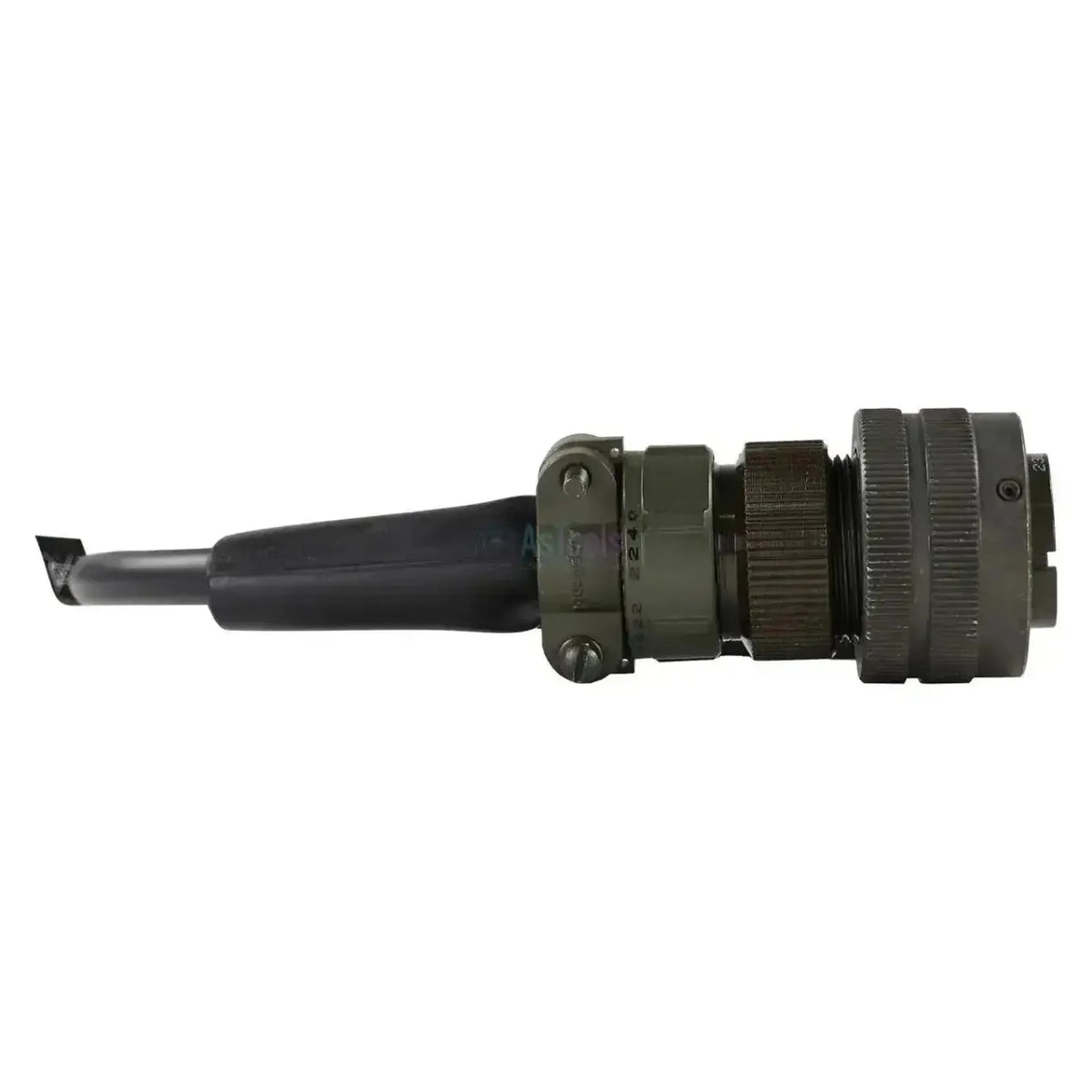

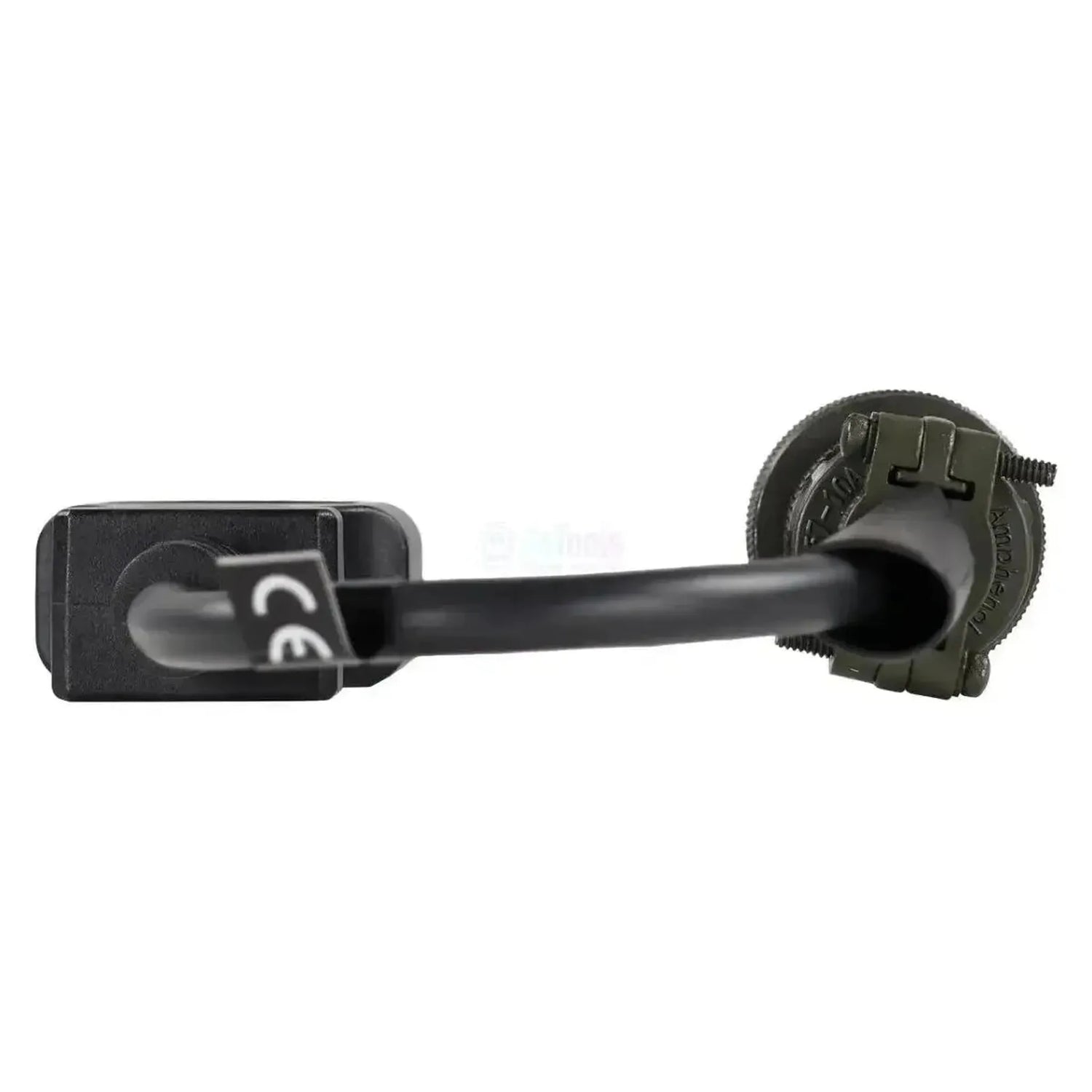

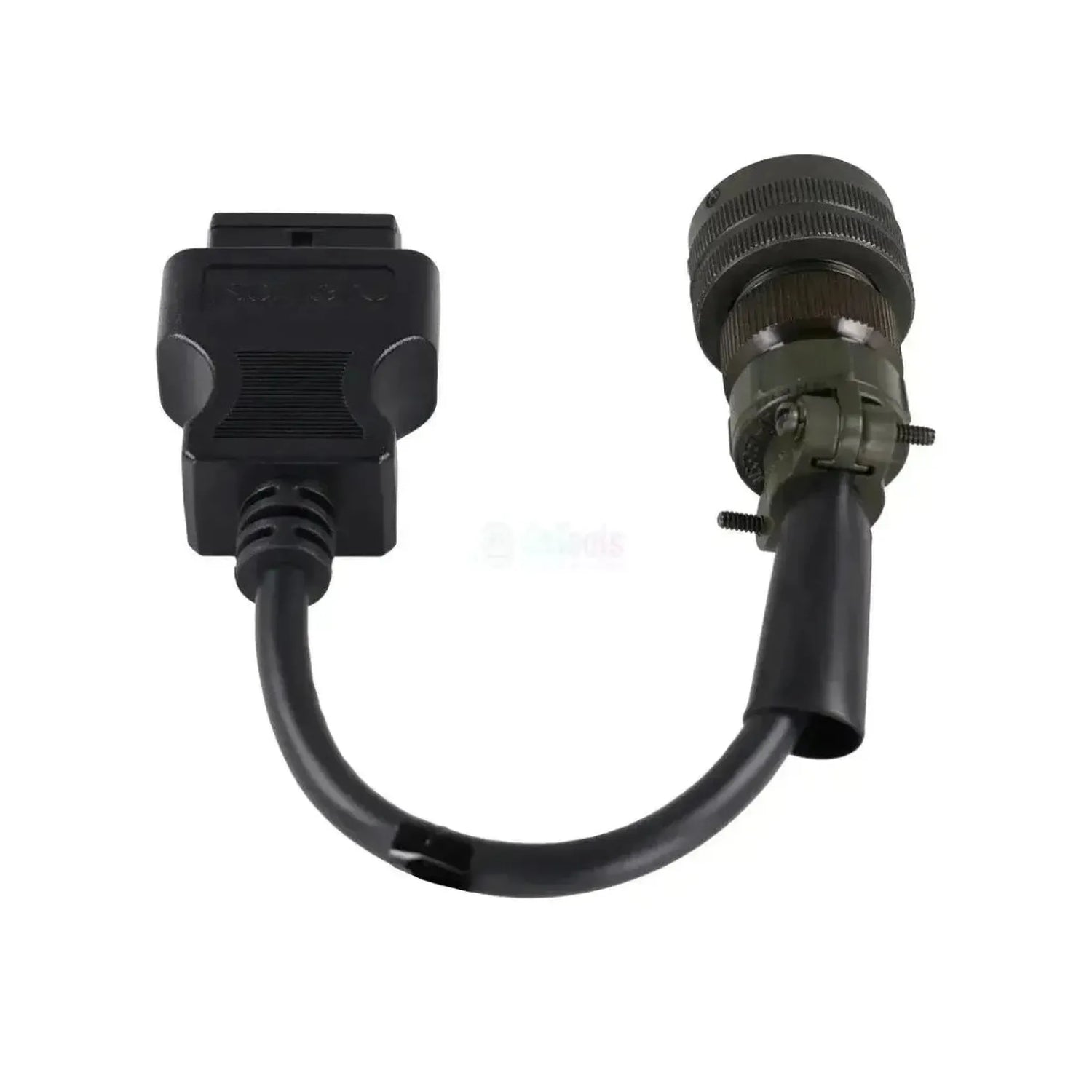

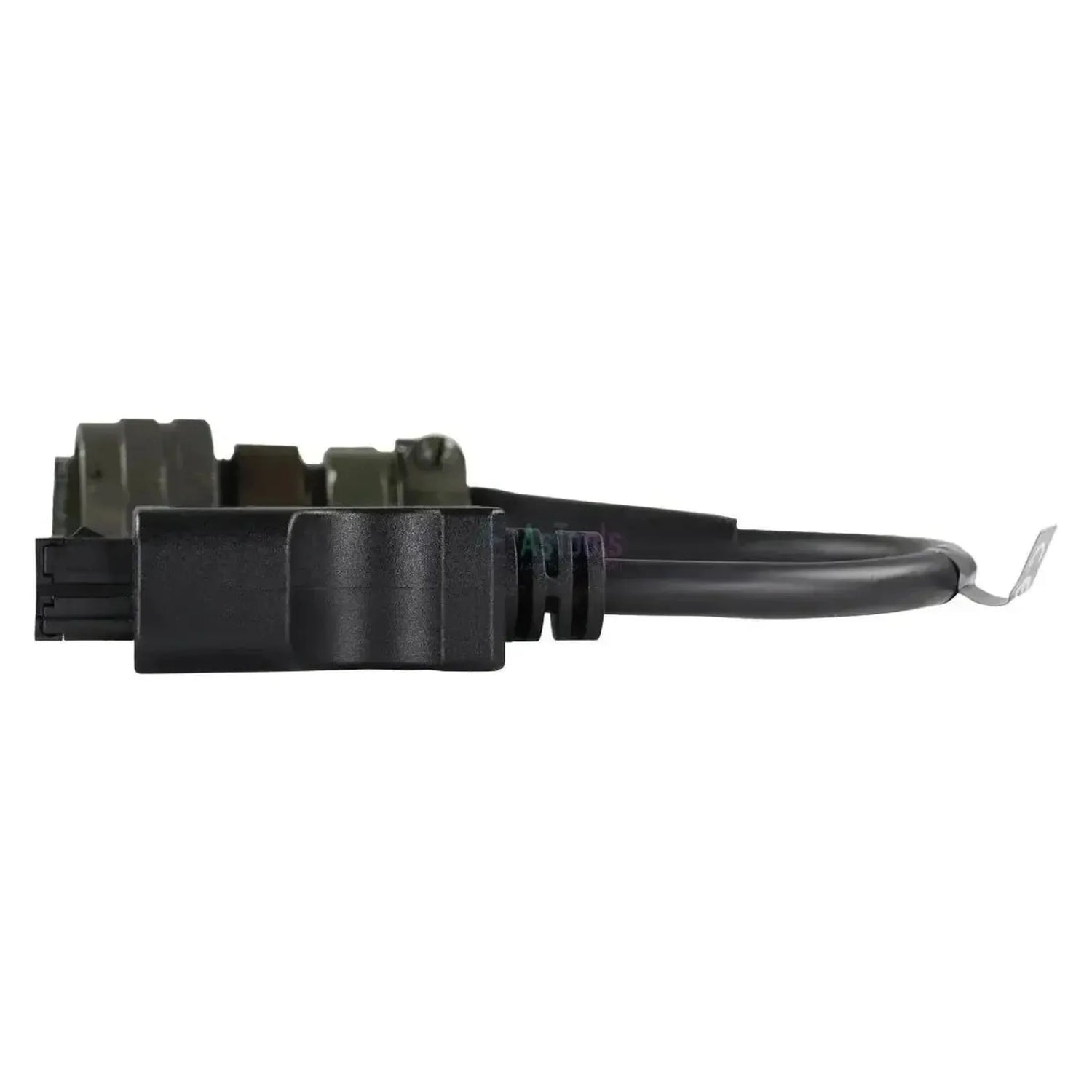

Il Jaltest JDC502A collega il connettore diagnostico a 6 pin di marca dei motori Steyr alla presa OBD2 a 16 pin, sulla quale si inserisce il cavo diagnostico del Jaltest Link. Sul lato macchina è presente un connettore a baionetta metallico rotondo con ghiera zigrinata, con un anello rosso attorno al portacontatti nero, sei pin tondi e un fermacavo a vite posto dietro. Il cavo misura 29-31 cm di lunghezza.
Con questo cavo si accede alle due centraline motore Steyr coperte, EDC CAN e UIS 1.0, con codici di errore, valori misurati e dati ECU. Per il connettore a 3 pin è disponibile il JDC501A, con un connettore chiaramente più piccolo e un anello blu. Il cavo funziona con il Jaltest Link V8.1 e V9 ed è compreso nelle coperture Jaltest OHW e Jaltest Marine.
PUNTI DI FORZA
PUNTI DA CONSIDERARE
Applicazioni e funzionalità
Con questo collegamento, tramite il software Jaltest, si accede alla centralina motore del motore Steyr con connettore a 6 pin. Jaltest raggruppa queste centraline nel gruppo di copertura Steyr Engines; il connettore diagnostico si trova sul o accanto al basamento motore.
Centraline accessibili
- EDC CAN: centralina motore in versione CAN.
- UIS 1.0: motori con unità pompa-iniettore.
Operazioni possibili
- Codici di errore: lettura e cancellazione.
- Valori misurati: con soglie di allarme regolabili.
- Dati ECU: dati della centralina.
Come utilizzarlo
- Controllare il connettore: individuare il connettore a 6 pin con anello rosso.
- Collegare: fissare il JDC502A con l'attacco a baionetta.
- Collegare il Link: collegare il lato OBD2 al cavo Jaltest.
- Accendere il quadro: inserire il contatto senza avviare il motore.
- Lettura: selezionare Steyr Engines e la centralina.
Motori e applicazioni compatibili
Determinante è il motore, non la macchina in cui è installato. I motori Steyr vengono montati come propulsore separato, per cui Jaltest inserisce la copertura direttamente nel motore. Lo stesso motore rientra quindi tra i motori stazionari e tra i motori entrobordo; se sul basamento è presente un connettore a 6 pin o a 3 pin, va verificato sul posto.
Steyr:
- Steyr Engines: il gruppo di copertura con EDC CAN e UIS 1.0.
- Applicazioni stazionarie: macchine e gruppi con motore Steyr integrato.
- Motori entrobordo: Steyr rientra anche nella copertura Jaltest per i motori entrobordo.
Contenuto della confezione
- 1x Jaltest (JDC502A) | Cavo adattatore Steyr 6 pin OBD – OBD2 16 pin | Motore a combustione
Specifiche tecniche
Generale
- Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
- Jaltest (Cojali)
- Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
- Cavo adattatore
- Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
- OHW macchine edili e movimento
- Marine imbarcazioni
Collegamenti
- La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
- Jaltest Link V8.1
- Jaltest Link V9
- Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
- 16-pins OBD2
- Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
- OBD a 6 pin
- La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
- da 29 a 31 cm
Funzioni diagnostiche
- Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
- Sì
- Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
- Sì
Utilizzo
- Numero di riferimento
- JDC502A
- Centraline
- EDC CAN e UIS 1.0 (gestione motore)
Altre specifiche
- Applicazione
- Motori Steyr con connettore diagnostico a 6 pin
- Interfaccia
- Jaltest Link V8.1 e V9, tramite il cavo diagnostico OBD2 a 16 pin
- Necessario per l'uso
- Jaltest Link e una licenza attiva per Jaltest OHW o Jaltest Marine
