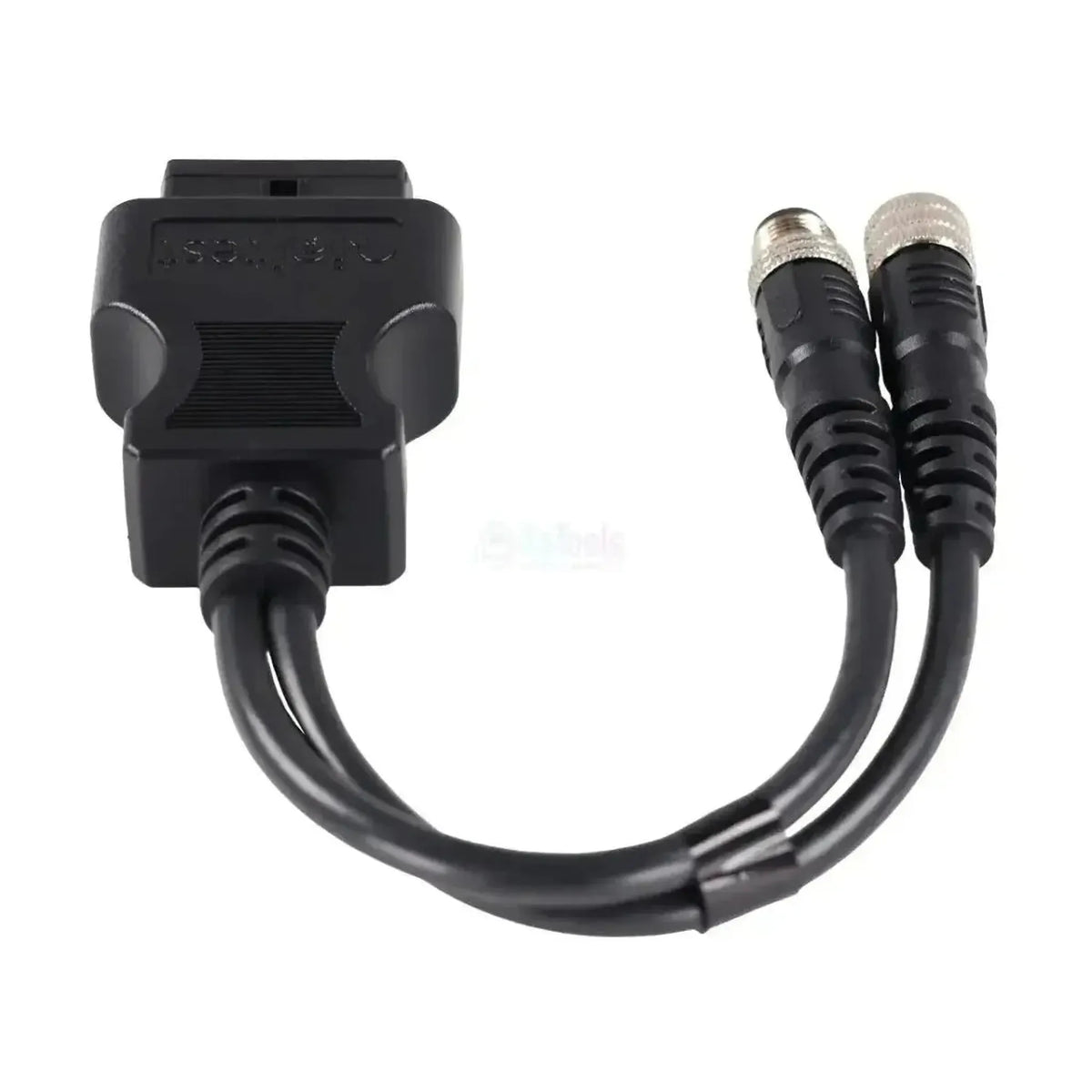

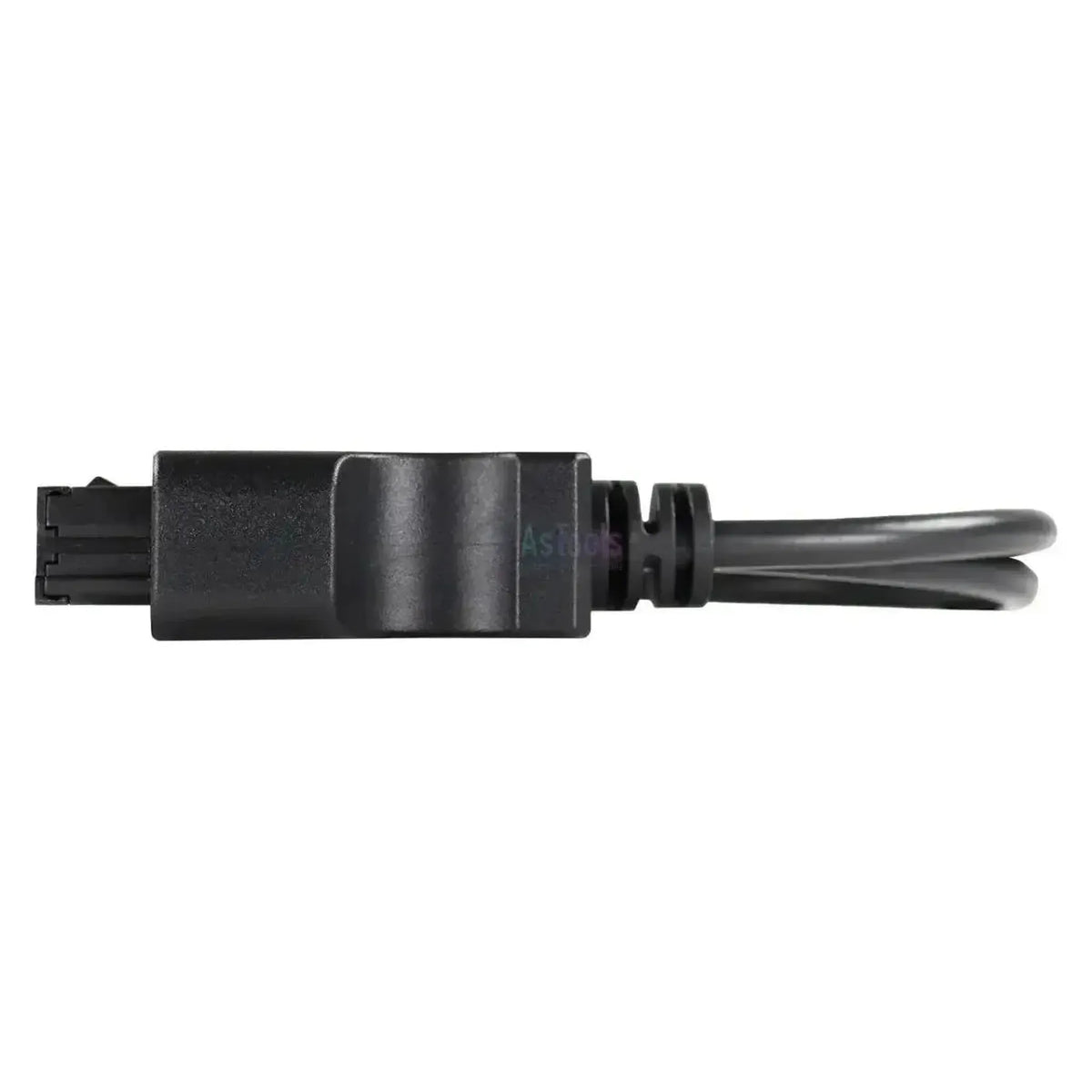

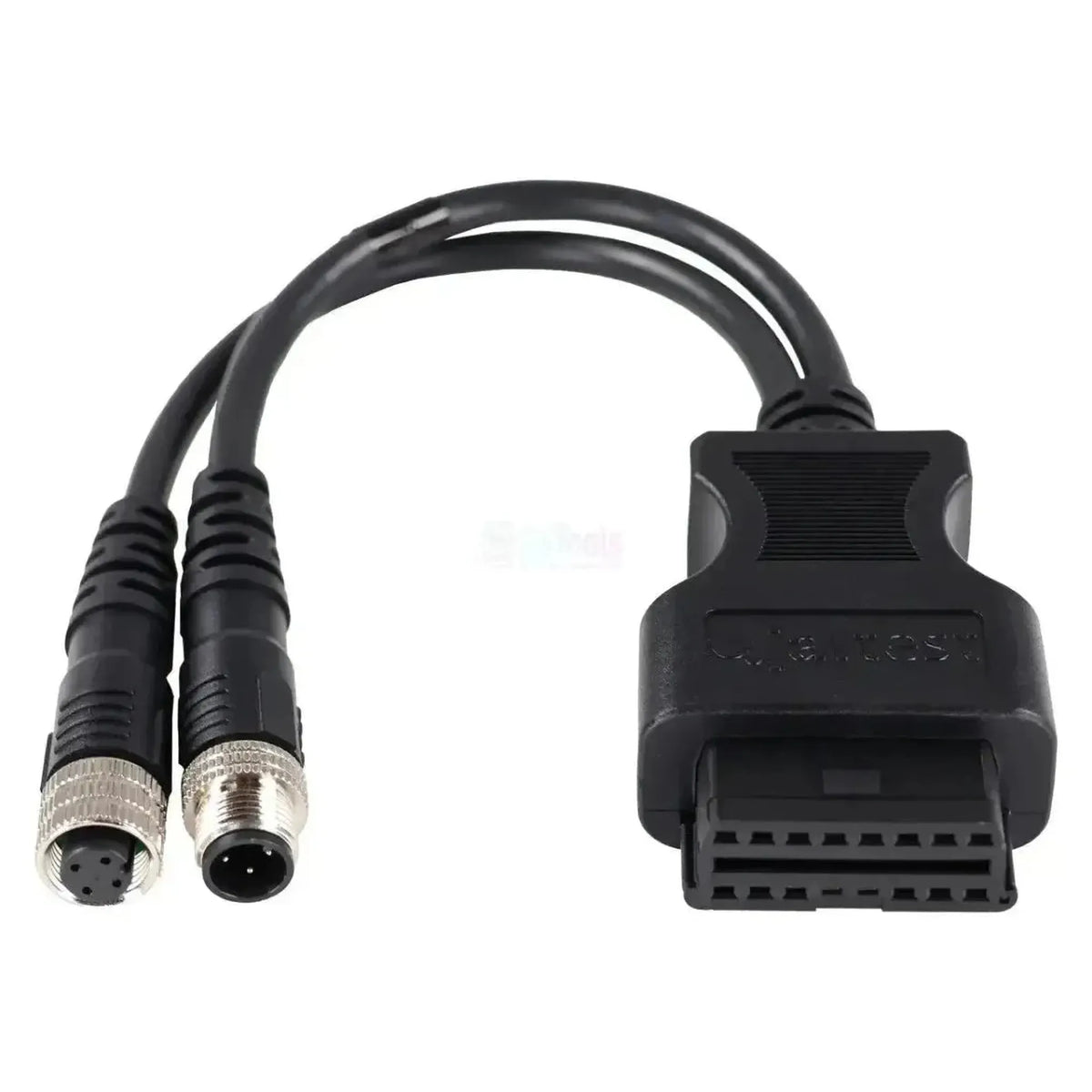

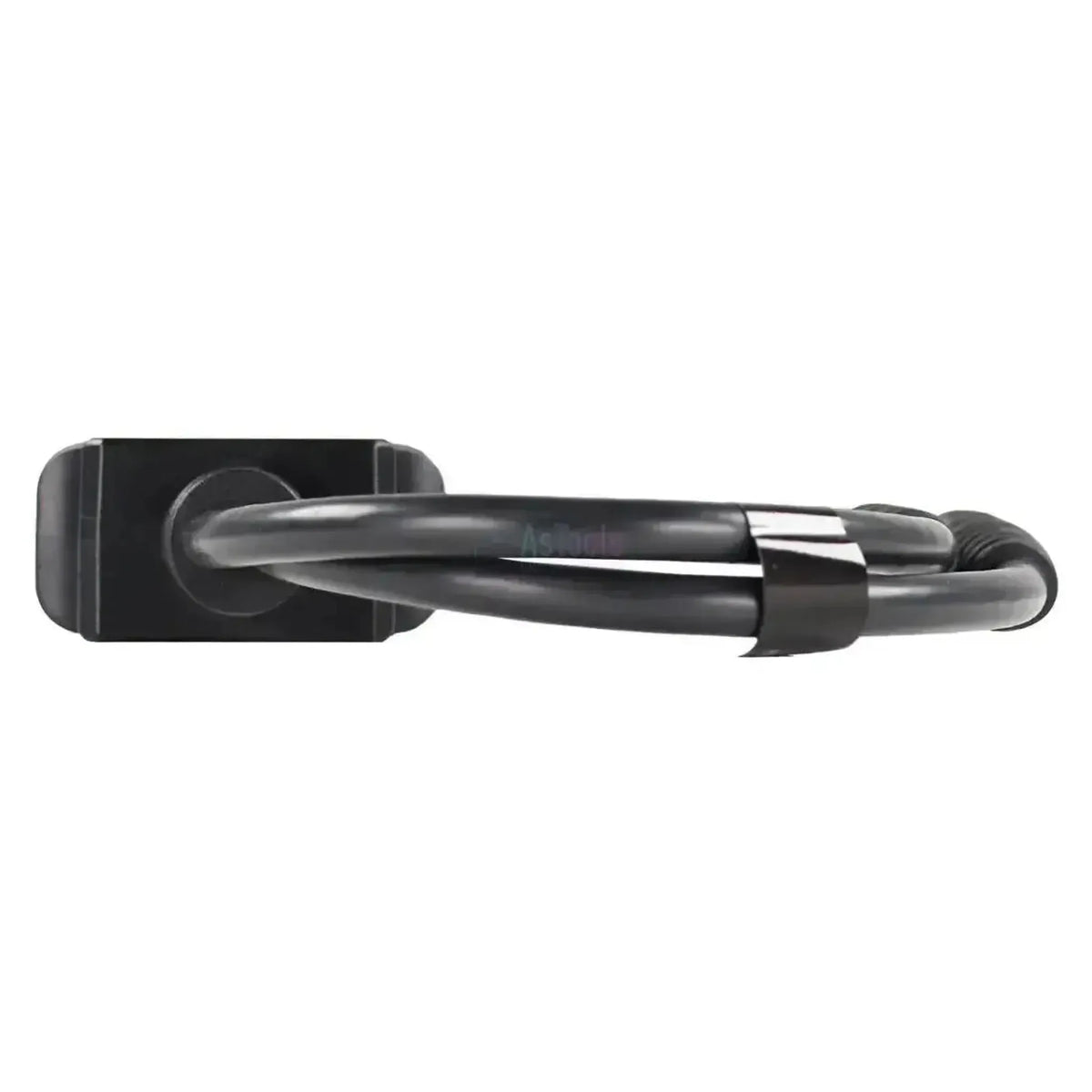

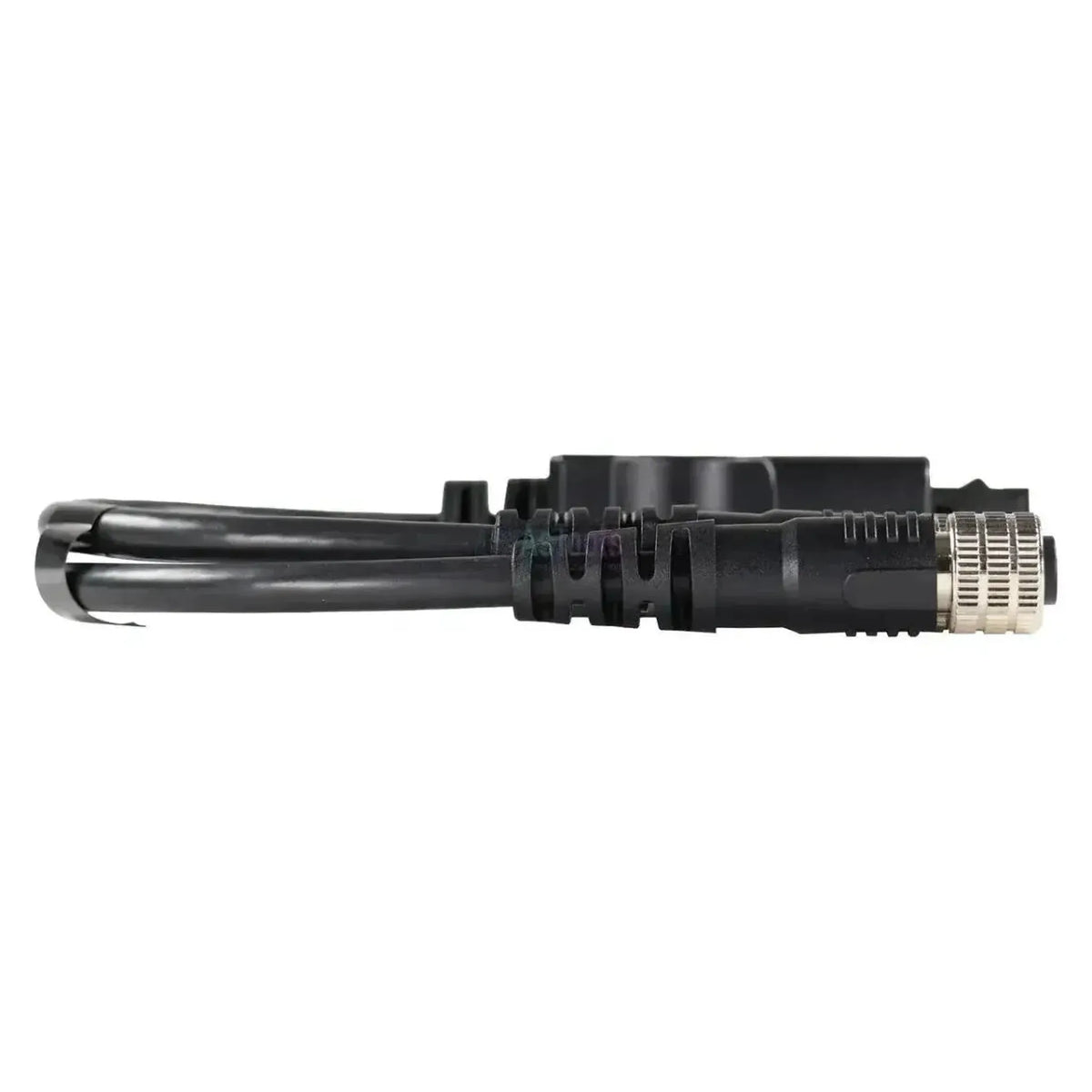

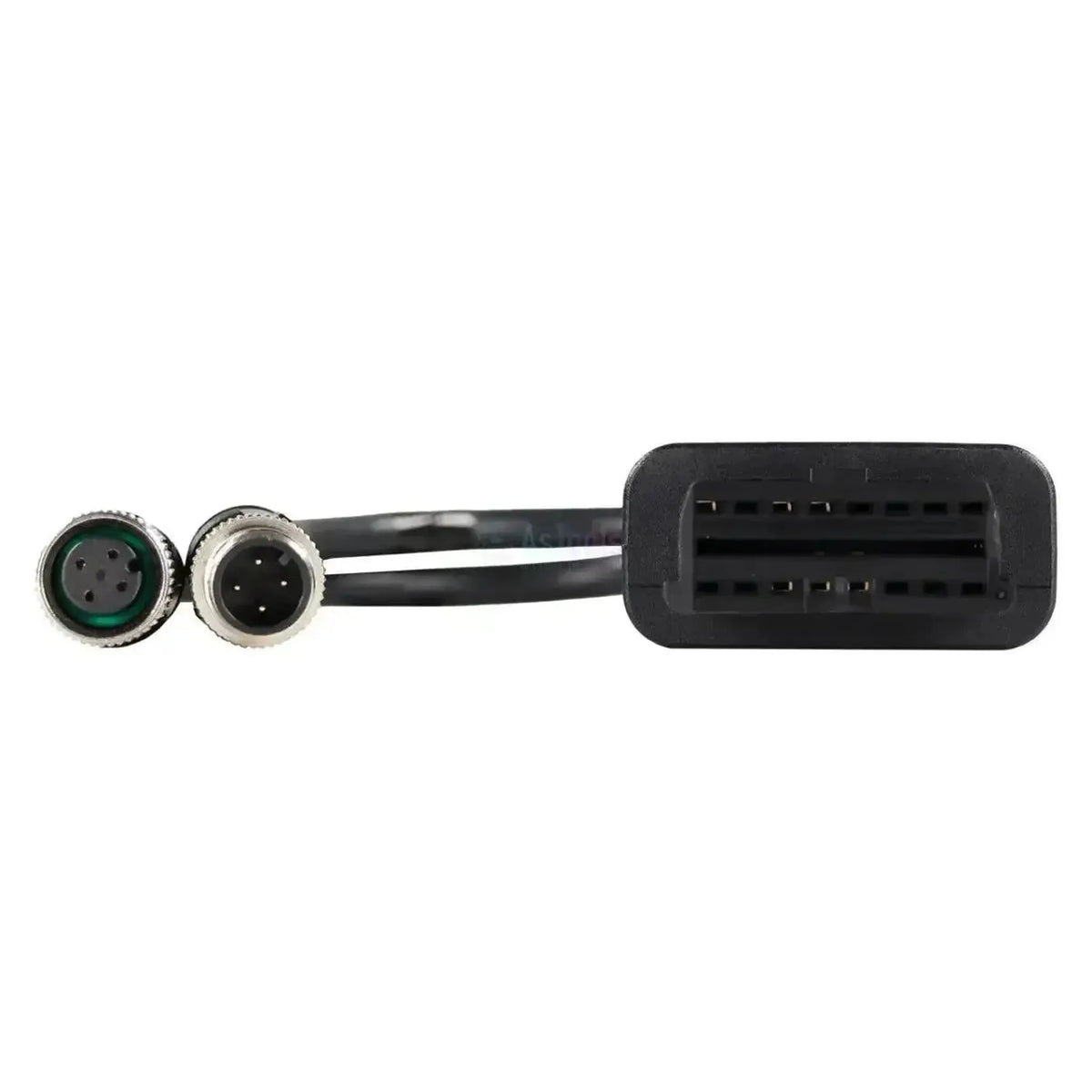

Il Jaltest JDC555A è il cavo adattatore per carrelli elevatori Still con il doppio connettore diagnostico 4+4 pin. Sul lato macchina il cavo termina in due rami da quattro pin ciascuno, sul lato interfaccia nell'ingresso OBD2 a 16 pin del vostro cavo diagnostico Jaltest. Il lato motore e il lato carrello di un Still si trovano infatti su connessioni separate sotto il cofano; questo cavo riunisce entrambi in un ingresso unico, per una lunghezza di 28-30 cm.
Un ramo controlla il lato motore: sui carrelli diesel e GPL le centraline EDC 15 VM, EDC 16 U31 ed EDC 17 CP20 e le più recenti EMR4 - EDC 17 CV52/CV54, sulle versioni a gas la GCP. L'altro ramo raggiunge l'elettronica del carrello: la centralina macchina MCU delle serie RX 60 elettriche e la regolazione idraulica VR, da cui Jaltest legge solo valori di misura e dati ECU. Il cavo funziona con Jaltest Link V8.1 e V9 ed è compreso nel modulo Jaltest MHE.
VANTAGGI
LIMITAZIONI
Applicazioni e funzionalità
Attraverso questa connessione doppia accedete con il software Jaltest sia alla regolazione motore che all'elettronica del carrello dell'elevatore. Quali sistemi sono presenti dipende dalla serie e dall'alimentazione: diesel, GPL o elettrica. Le seguenti centraline rientrano nella copertura MHE di Jaltest.
Centraline raggiungibili
- EMR4 - EDC 17 CV52 e EMR4 - EDC 17 CV54, regolazione motore diesel con iniezione common rail: Le regolazioni motore dei più recenti carrelli RX 70, con funzioni aggiuntive.
- EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA) e EDC 17 CP20 (CPY), regolazione motore diesel: Le regolazioni motore della serie R 70.
- GCP, centralina regolazione motore: La regolazione motore per le versioni a gas e GPL.
- MCU, centralina macchina: La centralina macchina principale dei carrelli RX 60 elettrici.
- VR, impianto idraulico: La regolazione idraulica; Jaltest legge da essa valori di misura e dati ECU, non codici di errore.
Che cosa potete fare
- Leggere e cancellare codici di errore: Leggere la memoria errori della centralina, con descrizione del guasto rilevato.
- Visualizzare i valori misurati: I valori attuali dei sensori collegati alla centralina, in cifre e in grafico.
- Consultare i dati di manutenzione: Per le regolazioni motore e per la centralina macchina MCU, ad eccezione della EDC 15 VM.
- Eseguire funzioni aggiuntive: Le procedure speciali per le regolazioni motore EMR4 dei più recenti carrelli RX 70.
Veicoli e applicazioni compatibili
A fare la differenza è il connettore, non il modello. Questo cavo si adatta a qualsiasi carrello elevatore Still dotato del doppio connettore diagnostico 4+4 pin sotto il cofano. Le serie seguenti rientrano nella copertura MHE di Jaltest; per i mezzi di trasporto interno non vige alcun obbligo OBD, quindi la configurazione con due spine separate si riscontra anche su serie più recenti.
Still:
- Serie R 70: Carrello elevatore diesel e GPL (circa 1996-2007).
- Serie RX 20: Carrello elevatore elettrico (circa 2005-2017).
- Serie RX 60: Carrello elevatore elettrico (circa 2005-2019).
- Serie RX 70: Carrello elevatore diesel e GPL (circa 2009-oggi).
Contenuto della confezione
- 1x Jaltest (JDC555A) | Still 4+4-pins OBD - 16-pins OBD2 Verloopkabel | Hef- en Hijswerktuigen
Specifiche tecniche
| Specificazione | Descrizione |
|---|---|
| Marca | Jaltest (Cojali) |
| Codice di riferimento | JDC555A |
| Tipo | Cavo adattatore |
| Applicazione | Carrelli elevatori diesel, GPL e elettrici Still |
| Lunghezza | 28-30 cm |
| Interfaccia | Jaltest Link V8.1 e V9 |
| Connettore lato macchina | OBD 4+4 pin (due rami) |
| Connettore lato interfaccia | OBD2 16 pin |
| Unità di controllo | EMR4 - EDC 17 CV52 e CV54, EDC 15 VM, EDC 16 U31, EDC 17 CP20 (CJDA e CPY), GCP, MCU, VR |
| Settore | Sollevamento e movimentazione |
| Modulo Jaltest | Jaltest MHE (movimentazione interna e sollevamento) |
| Parte della serie di cavi | Serie di cavi MHE carrelli elevatori (70002022) |
