Jaltest  |  SKU: JDC613A

Jaltest (JDC613A) | Cavo adattatore Suzuki OBD a 8 pin – OBD2 a 16 pin | Motoscafo

€79,95 incl.
€66,07 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

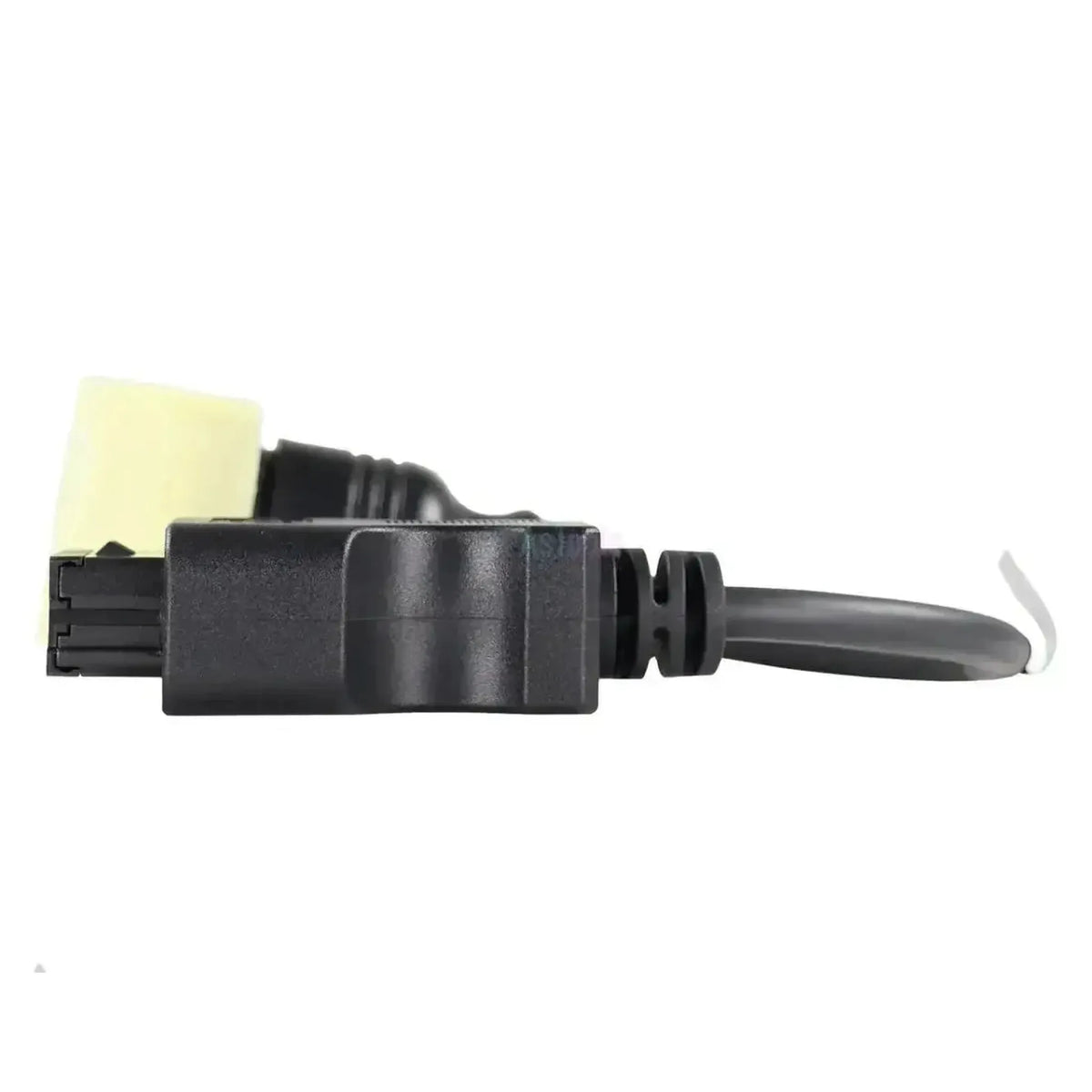

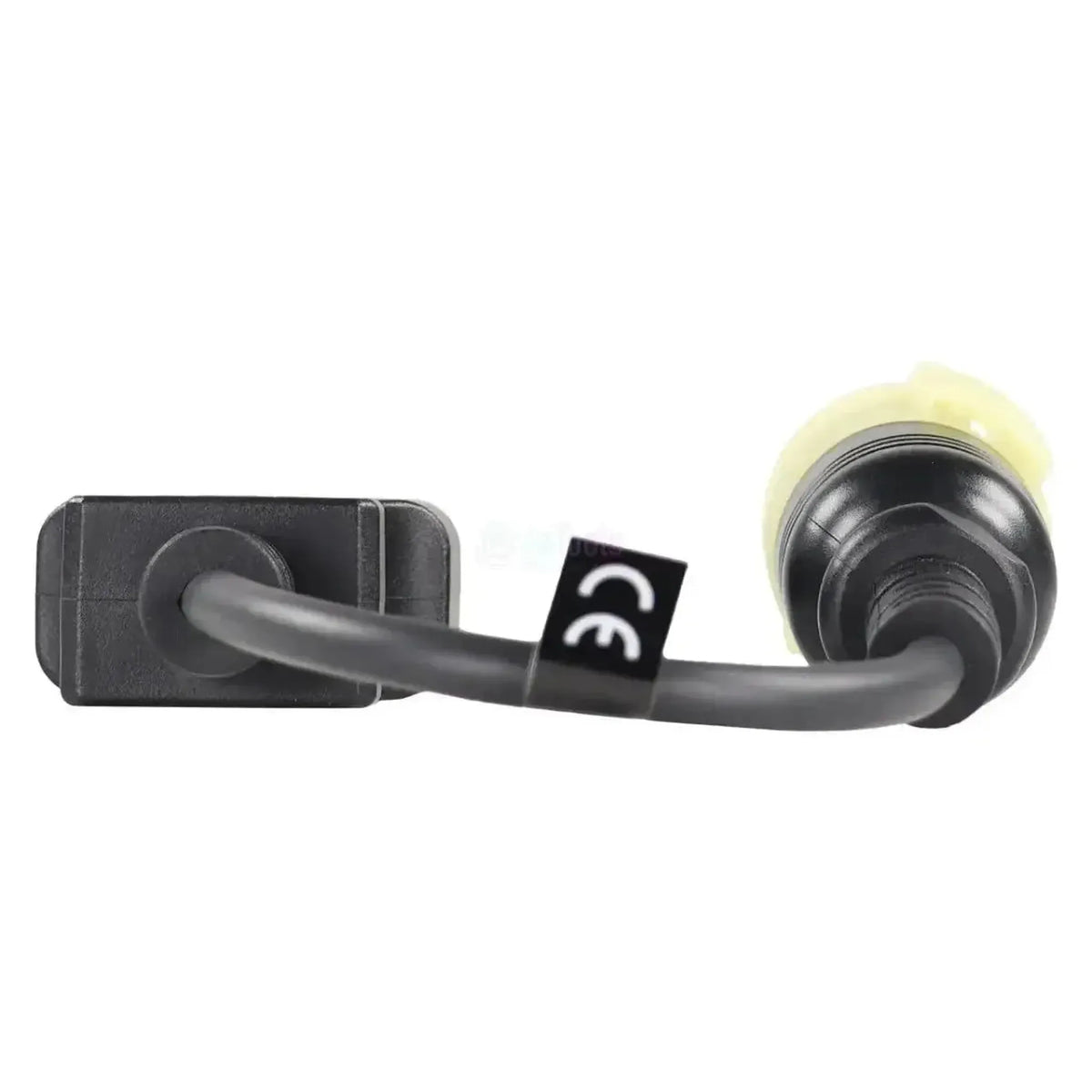

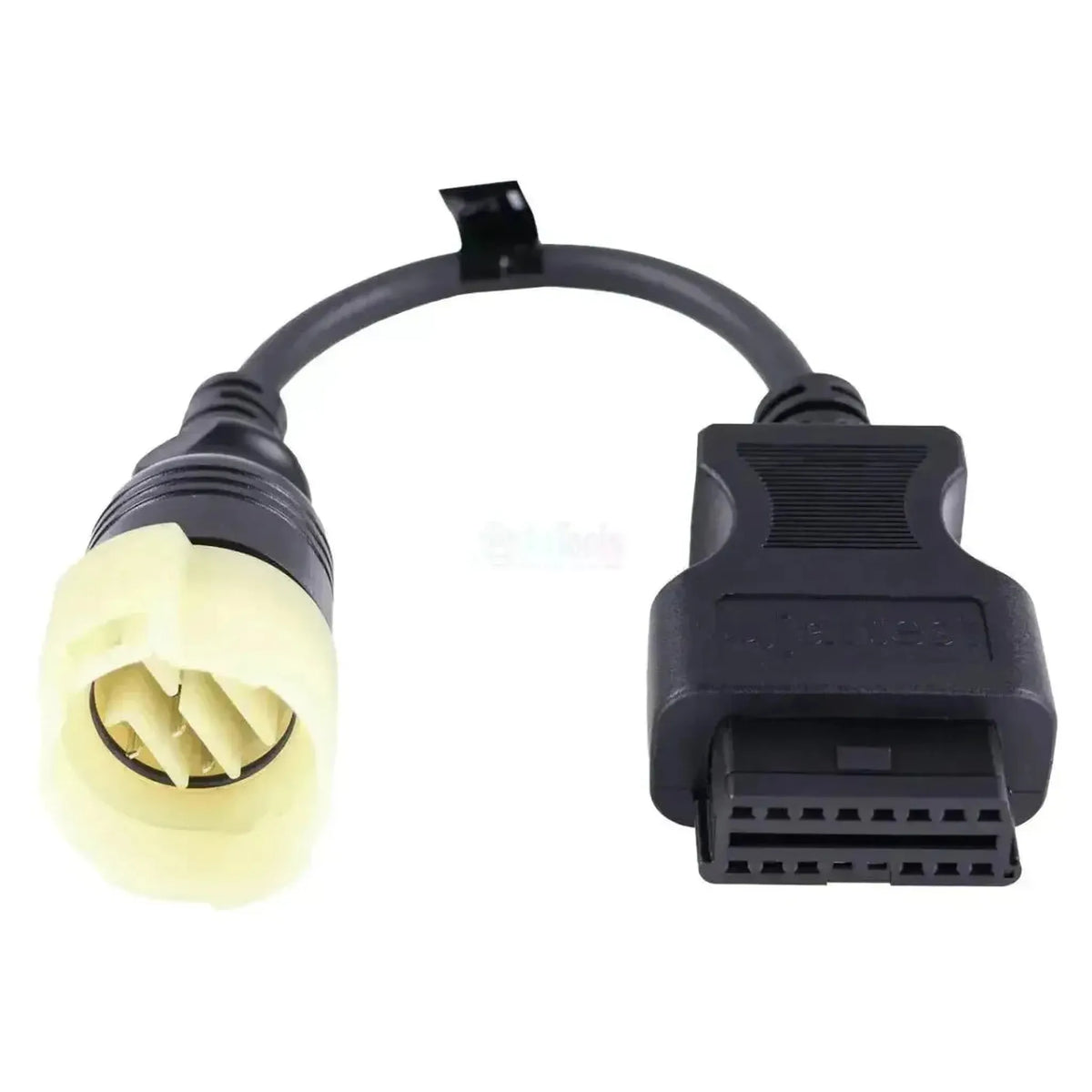

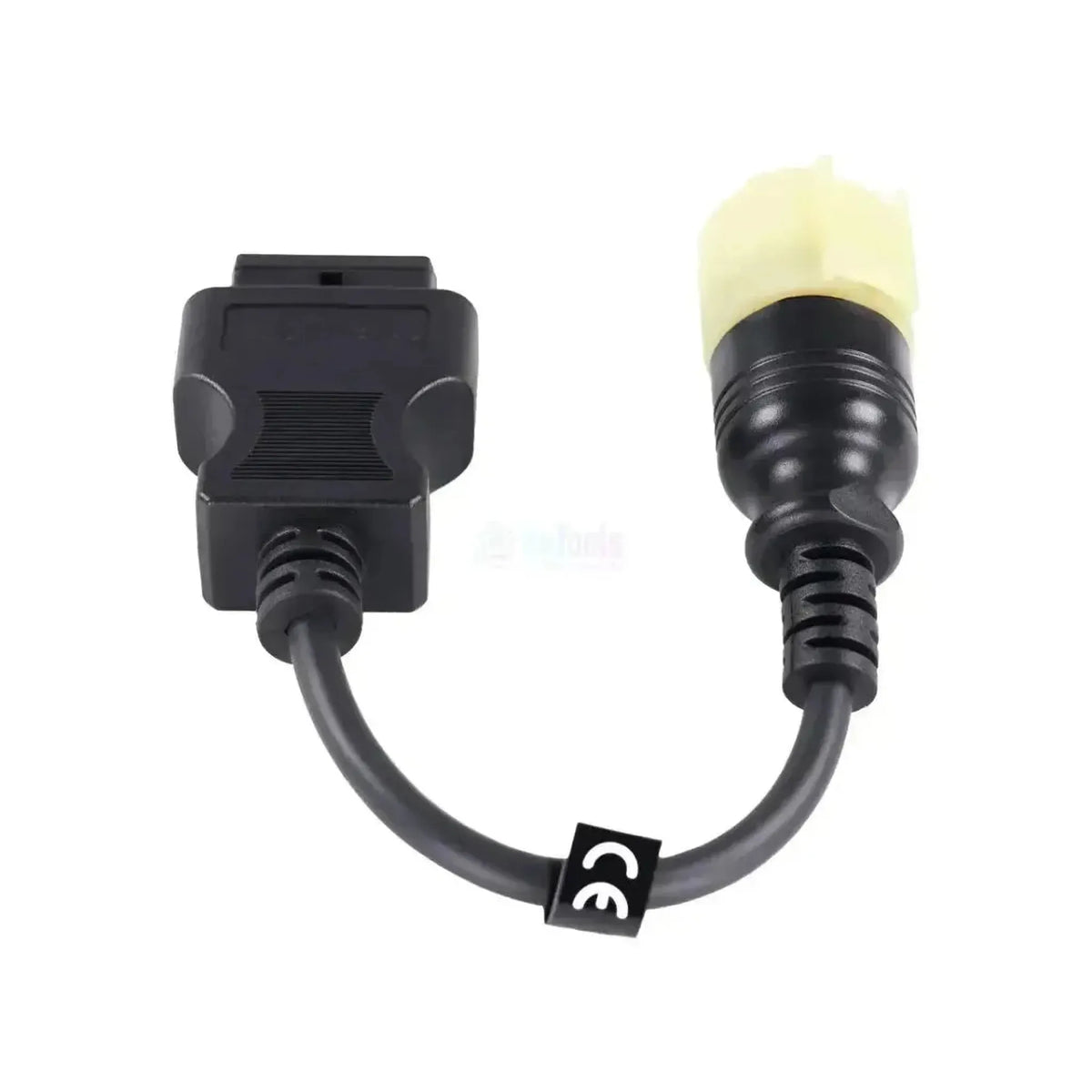

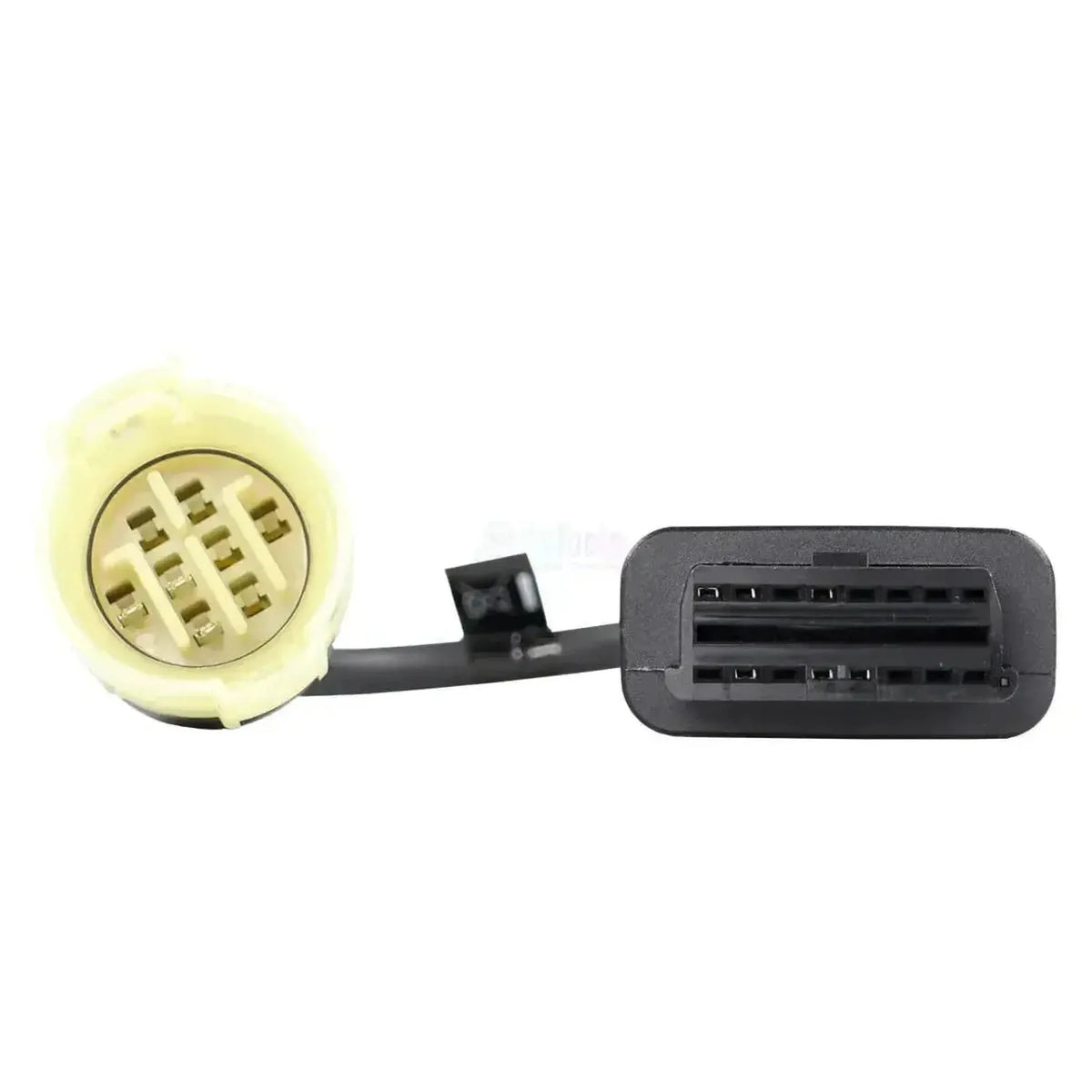

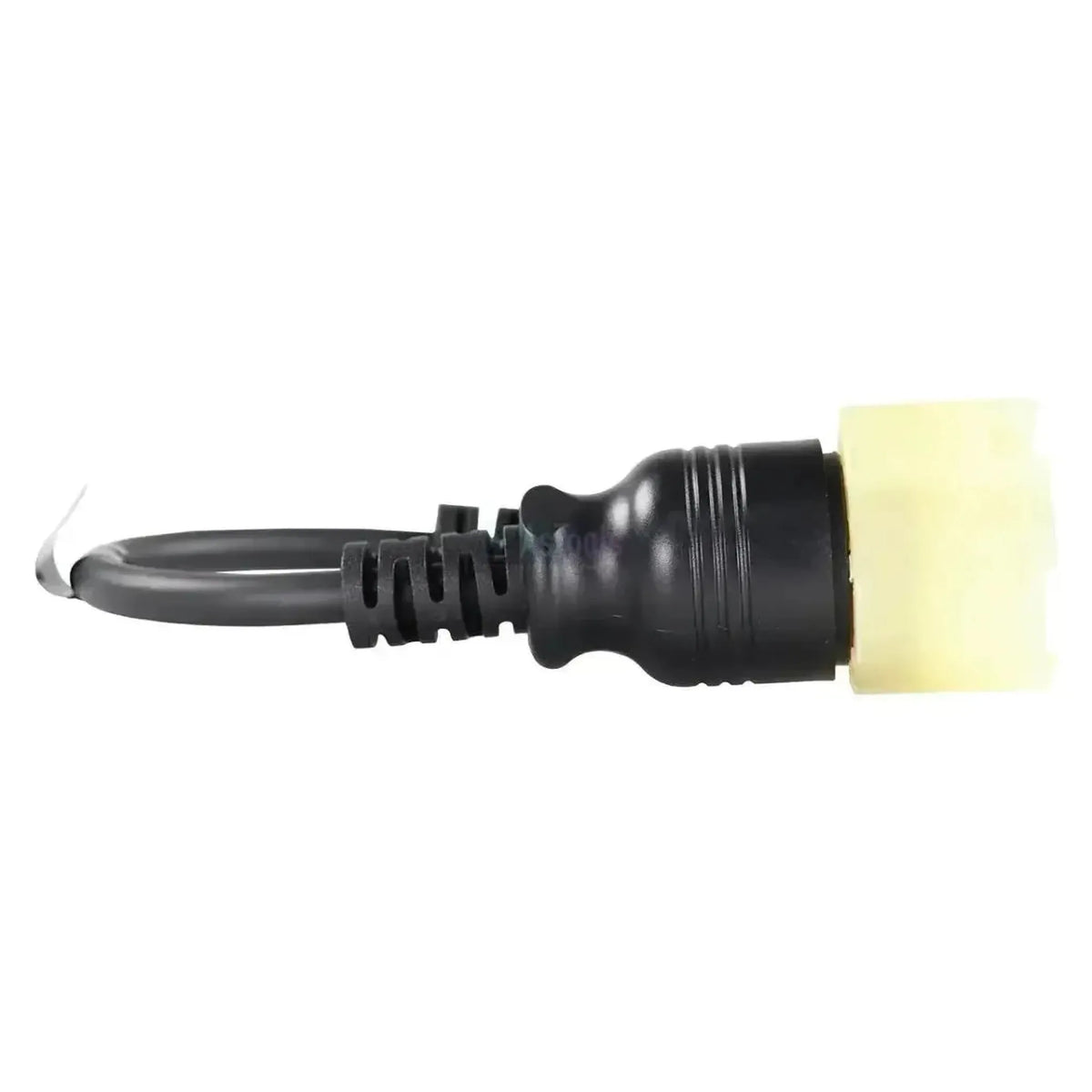

La Jaltest JDC613A è il cavo diagnostico per i fuoribordo Suzuki con attacco a 8 pin; si collega all'ingresso OBD2 a 16 pin del Suo cavo diagnostico Jaltest. Dal lato motore è presente un connettore rotondo bianco avorio con collare dotato di linguette di bloccaggio e otto pin piatti disposti in cerchio. Suzuki utilizza sulla serie DF anche una versione a 4 pin, per la quale è previsto il JDC616A. Il cavo misura da 28 a 30 cm.

Con questo collegamento il software Jaltest legge le due centraline della serie DF: la centralina motore ECM e il modulo di comando BCM delle leve di comando del gas e del cambio. Sulla ECM sono disponibili controllo componenti, parametri, reset e procedura manuale; sulla BCM sono disponibili solo codici di errore, valori di misura, dati della centralina e calibrazione. I dati live sono disponibili su entrambe. Il cavo rientra in Jaltest Marine.

PUNTI DI FORZA

✔Sulla ECM è disponibile l'elenco completo delle funzioni: codici di errore, valori di misura, controllo componenti, parametri, calibrazione e reset.
✔Oltre alla centralina motore raggiunge anche la BCM, il modulo di comando delle leve di comando del gas e del cambio.
✔Sulla centralina motore è disponibile anche la procedura manuale.
✔Con i dati live segue i valori dei sensori mentre il motore è in funzione, su entrambe le centraline.

PUNTI DA CONSIDERARE

✕Sulla BCM non è possibile controllare componenti né eseguire parametri o reset: sono disponibili solo codici di errore, valori di misura, dati della centralina e calibrazione.
✕Solo per la versione a 8 pin: per l'attacco Suzuki a 4 pin è previsto il JDC616A.
✕Con da 28 a 30 cm il cavo è corto: il Jaltest Link resta quindi vicino al cofano motore.
✕Per l'uso sono necessari un Jaltest Link e una licenza attiva per Jaltest Marine; non sono inclusi con il cavo.

Applicazioni e funzionalità

Tramite questo collegamento, con il software Jaltest accede alla centralina motore e al modulo di comando del fuoribordo Suzuki. La ECM dispone dell'elenco completo delle funzioni, la BCM di un elenco più limitato. Le centraline sotto elencate rientrano nella copertura Suzuki di Jaltest Marine.

Centraline accessibili

  • ECM: Centralina motore, tutte le funzioni.
  • BCM: Leve di comando del gas e del cambio, funzioni limitate.

Cosa può fare

  • Codici di errore: Motore e modulo di comando.
  • Valori di misura: Monitoraggio live su entrambe le centraline.
  • Componenti: Solo sulla centralina motore.
  • Parametri e reset: Solo sulla centralina motore.
  • Calibrazione: Sulla ECM e sulla BCM.
  • Procedura manuale: Sulla centralina motore.

Come utilizzarlo

  1. Individuare il connettore: connettore rotondo bianco avorio a 8 pin.
  2. Collegamento: Inserire il JDC613A nel connettore.
  3. Collegare il link: lato OBD2 sul cavo Jaltest.
  4. Accensione: accenda il quadro.
  5. Lettura: Selezionare Suzuki e il modello DF.

Veicoli compatibili e applicazioni

Determinante è il connettore, non il modello. Questo cavo si adatta a ogni fuoribordo Suzuki con attacco diagnostico a 8 pin. Jaltest Marine copre i modelli DF elencati di seguito; la versione installata sul Suo motore si riconosce dal connettore rotondo bianco avorio e dal numero di pin al suo interno.

Suzuki:

  • Modelli DF piccoli: DF9.9, DF15, DF20, DF25, DF30, DF40, DF50, DF60, DF70, DF80 e DF90.
  • Fascia media: DF100, DF115, DF140, DF150 e DF175.
  • Modelli DF pesanti: DF200, DF225, DF250, DF300, DF325 e DF350.
💡
Utile sapere: l'attacco si trova nel vano motore, sopra o accanto al motore. Suzuki utilizza sulla serie DF sia un connettore diagnostico a 4 pin sia uno a 8 pin; il numero di pin determina quale cavo Le serve. Conti i pin sul Suo fuoribordo prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC613A) | Suzuki 8 pin OBD - 16 pin OBD2 cavo adattatore | Motoscafo

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • Marine imbarcazioni

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
Connettore rotondo a 8 pin bianco avorio
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile attivare i componenti direttamente dall'apparecchio. Così si verifica se il guasto è nel componente o nel cablaggio.Attivazione componenti
Indica se è possibile modificare le impostazioni della centralina. Necessario dopo una sostituzione o per cambiare il comportamento di un sistema.Impostazione parametri
Indica se è possibile ricalibrare componenti o sensori. Spesso necessario dopo la sostituzione di un componente.Esecuzione calibrazioni
Indica se è possibile azzerare il contatore di servizio dopo la manutenzione. Così il conducente riceve nuovamente l'avviso in tempo.Azzeramento manutenzione

Utilizzo

Il kit di cavi Jaltest che comprende anche questo cavo. Se possiede già tale kit, potrebbe avere già questo cavo.Parte del kit di cavi
Kit di cavi Marine vessel
Numero di riferimento
JDC613A
Centraline
ECM (gestione motore) e BCM (modulo di comando)
Necessario per l'uso
Jaltest Link e una licenza attiva per Jaltest Marine

Altre specifiche

Applicazione
Fuoribordo Suzuki (serie DF) con connettore diagnostico a 8 pin
Parte di kit cavi
Kit cavi marine per imbarcazione (70002008)
