Jaltest  |  SKU: JDC527A

Jaltest (JDC527A) | Cavo adattatore Volvo Penta da 6 pin OBD – OBD2 da 16 pin | Motore a combustione interna

€114,95 incl.
€95,00 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

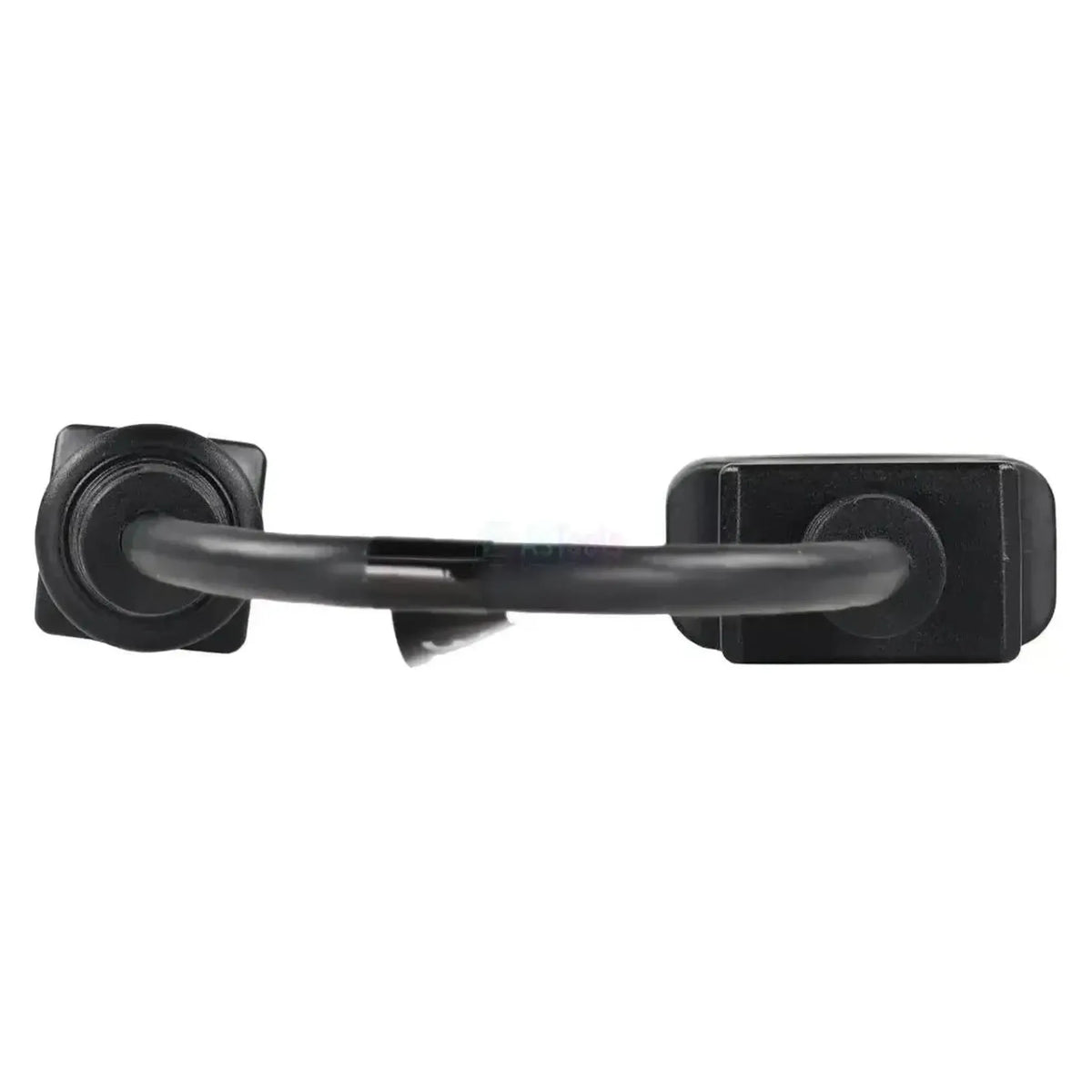

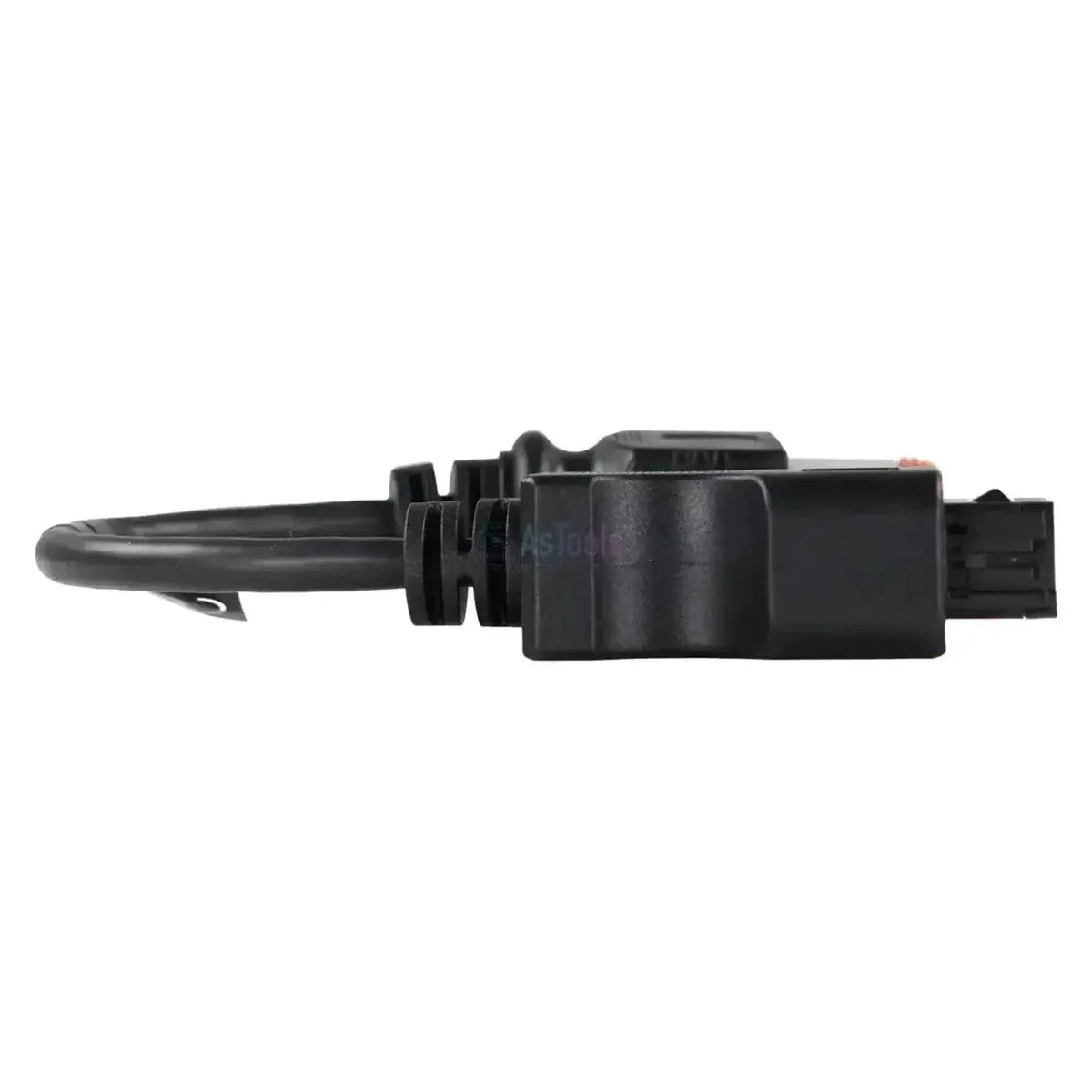

De Jaltest JDC527A verbindt de 6-pins diagnoseaansluiting van Volvo Penta-scheepsmotoren met de 16-pins OBD2-ingang van uw Jaltest-diagnosekabel. Aan de motorzijde zit een grijze rechthoekige stekker met zes contactbussen in drie rijen van twee, een blauwgroene contacthouder achter een oranje afdichtring en een zwarte vergrendelbeugel. De aansluiting zit in de motorruimte, op of naast het blok. De zwarte kabel van 28 tot 30 cm eindigt in een OBD2-huls met de opdruk JDC 527A, zodat u hem in de koffer terugvindt.

Via de kabel bereikt de Jaltest-software twee regeleenheden: De motorregeling EDC1 en het bedieningspaneel EDC CP. Foutcodes en meetwaarden leest Jaltest uit de motorregeling; van het bedieningspaneel komen alleen de systeemgegevens. Waarden zijn live te volgen terwijl de motor draait. De kabel werkt op de Jaltest Link V8.1 en V9 en valt onder Jaltest Marine.

PLUSPUNTEN

✔Leest de motorregeling EDC1 van Volvo Penta-scheepsmotoren uit, met foutcodes en meetwaarden.
✔Geeft ook toegang tot het bedieningspaneel EDC CP voor de systeemgegevens.
✔Waarden zijn in realtime te volgen terwijl de motor draait, ook op het bedieningspaneel.
✔Dekt de binnenboordmotoren uit de D-, IPS-, TAMD- en KAD/KAMD-series die Jaltest Marine voert.

AANDACHTSPUNTEN

✕Foutcodes en meetwaarden leest Jaltest uit de motorregeling, niet uit het bedieningspaneel (EDC CP).
✕Alleen voor de 6-pins aansluiting; Volvo Penta gebruikte meerdere connectorgeneraties met een eigen stekker.
✕De eveneens zespolige JDC611A heeft een zwarte ovale stekker met pennen en past hier niet op.
✕De aansluiting zit in de motorruimte en niet op een vaste plaats aan boord.

Toepassingen en functionaliteiten

De kabel is bedoeld voor werkplaatsen die Volvo Penta-binnenboordmotoren uitlezen. De kabel legt alleen de communicatielijnen door; welke functies u krijgt, verschilt per regeleenheid.

Regeleenheden die u kunt benaderen

  • EDC1: Motorregeling, foutcodes.
  • EDC CP: Paneel, alleen systeemgegevens.

Wat u kunt doen

  • Foutcodes: Lezen uit de motorregeling.
  • Meetwaarden: Sensorwaarden van de motor.
  • Live meekijken: Ook op het bedieningspaneel.
  • Systeemgegevens: Van het bedieningspaneel.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de grijze 6-pins stekker bij de motor.
  2. Aansluiten: Klik de JDC527A vast met de beugel.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan, zonder de motor te starten.
  5. Uitlezen: Kies Volvo Penta en de motorserie.

Compatibele voertuigen en toepassingen

Bepalend is de stekker, niet het motortype. Deze uitvoering is voor de 6-pins aansluiting in de grijze rechthoekige stekker. Onderstaande binnenboordmotoren voert Jaltest Marine in de dekking; welke stekker er bij u op de motor zit, controleert u ter plekke.

Volvo Penta:

  • D-serie: D3 t/m D16, inclusief de EVC2.0-uitvoeringen.
  • IPS-serie: IPS 350 t/m IPS 1350.
  • TAMD-serie: TAMD72P, 73P, 74C, 74L, 74P en 75P.
  • KAD / KAMD-serie: KAD300, KAD44P, KAMD300 en KAMD44P.

De vier Volvo Penta-kabels naast elkaar

Volvo Penta gebruikt per motorgeneratie en per toepassing een andere diagnosestekker, en elke uitvoering heeft een eigen kabel. De JDC527A en de JDC611A zijn allebei zespolig, maar verschillen in vorm en contacten. Alleen de JDC618A9 vraagt een Jaltest Link V9; de andere drie werken ook op V8.1.

  • JDC527A (deze kabel): Grijze rechthoekige stekker, blauwgroene contacthouder met zes contactbussen en een oranje afdichtring. Volvo Penta 6-pins aansluiting: EDC1 en EDC CP.
  • JDC528A: Dezelfde grijze stekker maar breder, met acht contactbussen in twee rijen van vier. Volvo Penta 8-pins aansluiting op stationaire motoren: EMS V3, EMS V4, EDC, ACM V3 en ACM V4.
  • JDC611A: Zwarte ovale stekker, paarse contacthouder met zes pennen in één rij. Volvo Penta EGCI 6-pins en OBD-M: ECM EGC, MEFI en de EVC-modules.
  • JDC618A9: Witte rechthoekige stekker met twee ronde contactbussen, rode en zwarte ader. Volvo Penta KAD/KAMD/TAMD, 2-pins aansluiting.
💡
Goed om te weten: Volvo Penta gebruikte per motorgeneratie een andere diagnosestekker; het aantal polen en de vorm van de stekker bepalen welke kabel u nodig heeft. De JDC527A herkent u aan de grijze rechthoekige stekker met zes contactbussen. Vergelijk de stekker op uw motor met het overzicht hierboven voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC527A) | Volvo Penta 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
Su quali tipi di veicoli o macchine può utilizzare il cavo. Così verifica subito se è adatto ai mezzi della Sua officina.Tipi di veicolo
  • Imbarcazione
In quale set di cavi è incluso anche questo cavo. Se possiede già il set, non occorre acquistare il cavo separatamente.Parte del set di cavi
Set di cavi Marine

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • Marine

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
OBD a 6 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
30 cm
Centraline
EDC1 (gestione motore), EDC CP (pannello di comando)
Numero di riferimento
JDC527A

Altre specifiche

Toepassing
Volvo Penta scheepsmotoren, 6-pins diagnoseaansluiting
Lengte
28 tot 30 cm
Onderdeel van kabelset
Marine-kabelset vessel (70002008) en binnenboord (70002009)
Nodig om te gebruiken
Jaltest Link V8.1 of V9
