Jaltest Camion Strumento di diagnosi

Il Modulo Jaltest CV per veicoli agricoli è un'estensione specializzata all'interno della piattaforma di diagnosi Jaltest, focalizzata sulla diagnosi di tutti i marchi di camion. Questo modulo consente alle officine di diagnosticare con precisione OE i sistemi elettronici, leggere i codici di errore, analizzare i dati in tempo reale ed eseguire procedure di manutenzione — completamente adattato ai camion.

Il modulo utilizza il Jaltest Link VCI e il software Jaltest SOFT CV, attivando esclusivamente i marchi e i sistemi dei camion. Questa configurazione offre una soluzione mirata per officine che si concentrano esclusivamente sulla diagnosi dei camion, senza funzioni superflue per altre categorie di veicoli. Ciò aumenta la efficienza, facilità d'uso e convenienza nella pratica quotidiana dell'officina.

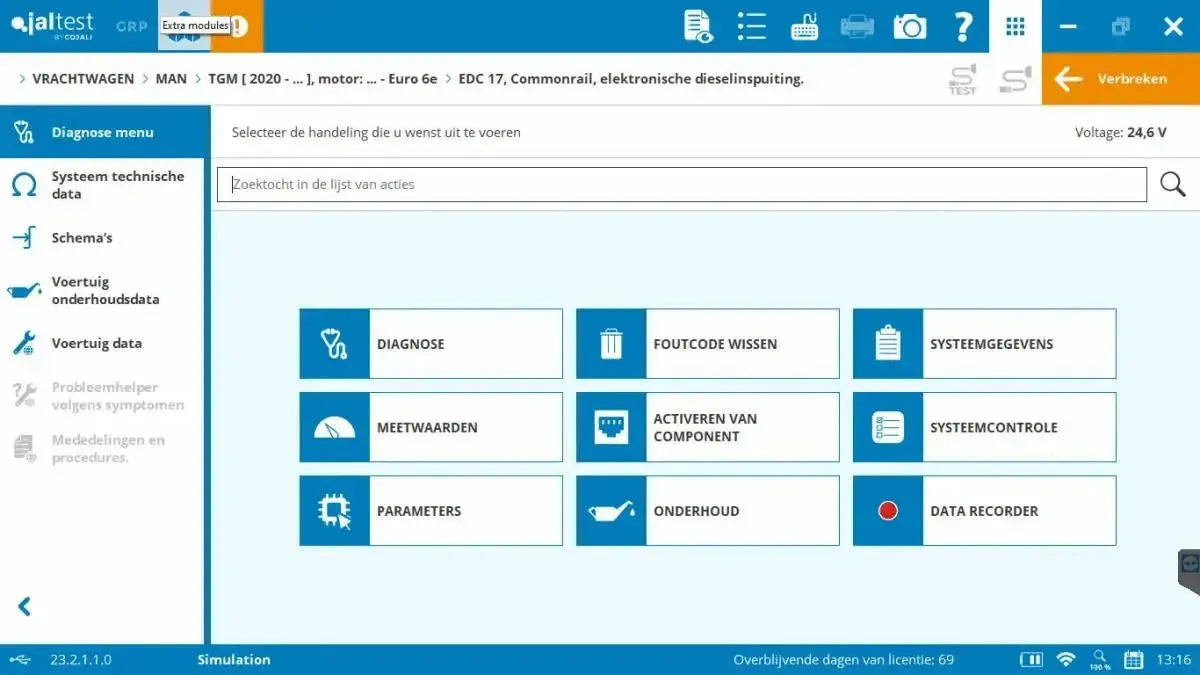

Funzioni di diagnosi:

Il Modulo Jaltest CV per veicoli agricoli offre una diagnosi completa e indipendente dal marchio a livello OE per tutti i sistemi elettronici nei veicoli agricoli. Le principali funzioni includono:

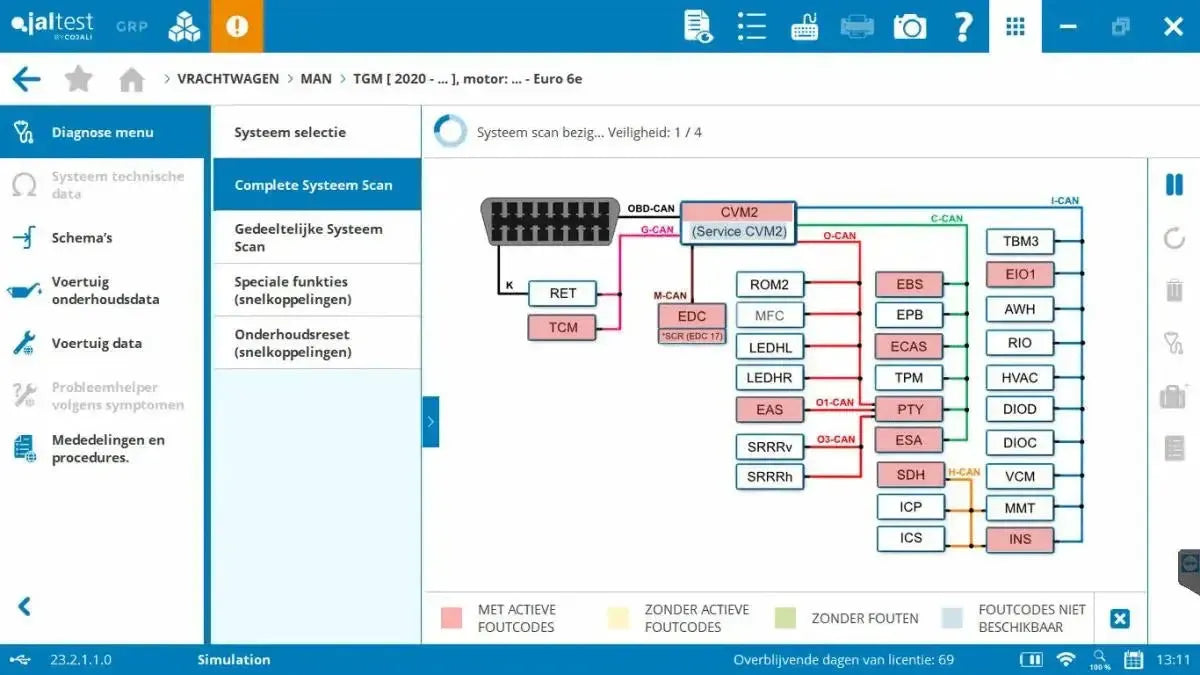

• Diagnosi completa del sistema: esegue automaticamente una scansione completa di tutte le unità di controllo (ECU) presenti nel veicolo e rileva immediatamente i codici errore per sistema.

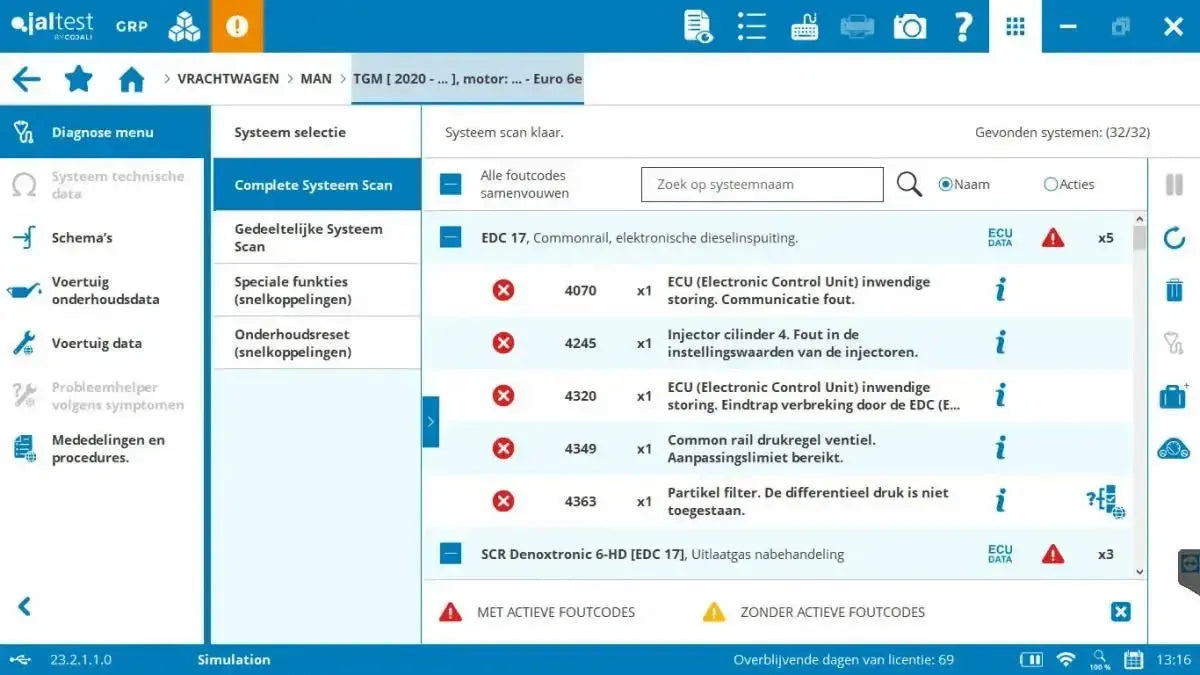

• Lettura e cancellazione codici errore: mostra codici errore attuali, permanenti e sporadici con descrizioni chiare, inclusi numeri originali OEM e dettagli esplicativi.
• Monitoraggio dati in tempo reale: registra valori in tempo reale di sensori e parametri. I dati possono essere visualizzati numericamente e graficamente, con la possibilità di salvare le misurazioni per analisi successive.
• Test attuatori: controlla direttamente componenti singoli come valvole, relè, iniettori o attuatori elettrici per verificarne il funzionamento in tempo reale.
• Informazioni ECU e sistema: fornisce accesso ai dati tecnici delle unità di controllo, inclusi numero di parte, versione software, numero di serie e dati di prima installazione.

Funzioni di manutenzione, servizio e calibrazione:

Il Modulo Jaltest Veicoli agricoli CV offre un pacchetto completo di procedure di manutenzione, servizio e calibrazione specifiche per Veicoli agricoli. Queste funzioni sono equivalenti e spesso più avanzate rispetto alle capacità degli strumenti di diagnosi specifici per marca. Consentono ai tecnici di eseguire diagnosi complete e procedure di riparazione in modo completamente autonomo e secondo le specifiche OE.

Motore e post-trattamento gas di scarico:

• Servizio DPF: supporta la rigenerazione forzata, statica e dinamica del filtro antiparticolato diesel, inclusi reset dei valori di fuliggine e cenere.
• Servizio sistema SCR/AdBlue: diagnosi e manutenzione della pompa AdBlue, iniettore e riscaldatore. Include test di perdita, controllo pressione e procedure di reset.
• Codifica iniettori: scrive codici IMA, C2i o C3i nella ECU per un'iniezione precisa.
• Test di disattivazione cilindri: controlla i contributi dei singoli cilindri per localizzare rapidamente difetti meccanici.
• Test di compressione: test software per valutare la compressione relativa del motore.
• Apprendimento EGR/corpo farfallato: calibrazione dopo la pulizia o la sostituzione della valvola EGR o del corpo farfallato.
• Test turbina VGT: testa la turbina a geometria variabile per risposta e campo di movimento.
• Apprendimento sensore albero motore/albero a camme: esegue la procedura di apprendimento dopo la sostituzione del sensore o dell'unità di controllo.

Trasmissione e linea di trasmissione:

• Calibrazione trasmissione: regolazione degli attuatori di cambio e frizione per cambi automatici come I-Shift, Opticruise e AS Tronic.
• Apprendimento frizione: determina il punto di innesto e esegue il controllo usura.
• Reset servizio olio trasmissione: ripristina l'intervallo di manutenzione dell'olio trasmissione.

Sistemi frenanti e di sicurezza:

• Servizio EPB: controllo del freno di stazionamento elettronico per la manutenzione delle pinze dei freni.
• Sfiato ABS/EBS: attiva la pompa per rimuovere l'aria dal sistema.
• Calibrazione sensore pressione freni: calibrazione dei sensori di pressione all'interno del sistema EBS.
• Reset indicatore usura: reset dei sistemi di avviso usura con nuove pastiglie dei freni.

Telaio, sospensioni e sterzo:

• Calibrazione sospensione ad aria (EAS/ECAS): regola nuovamente l'altezza di guida e i sensori. Essenziale dopo la sostituzione di componenti della sospensione ad aria.
• Calibrazione sensore angolo sterzo (SAS): calibrazione dopo allineamento o interventi su sterzo e telaio.

Diagnosi avanzata & informazioni tecniche:

Una delle caratteristiche più distintive del modulo Jaltest CV per camion è l'integrazione diretta di informazioni tecniche approfondite nel software di diagnosi. Ciò consente ai tecnici di passare rapidamente tra analisi degli errori, comprensione del sistema e esecuzione pratica all'interno di un unico ambiente di lavoro.

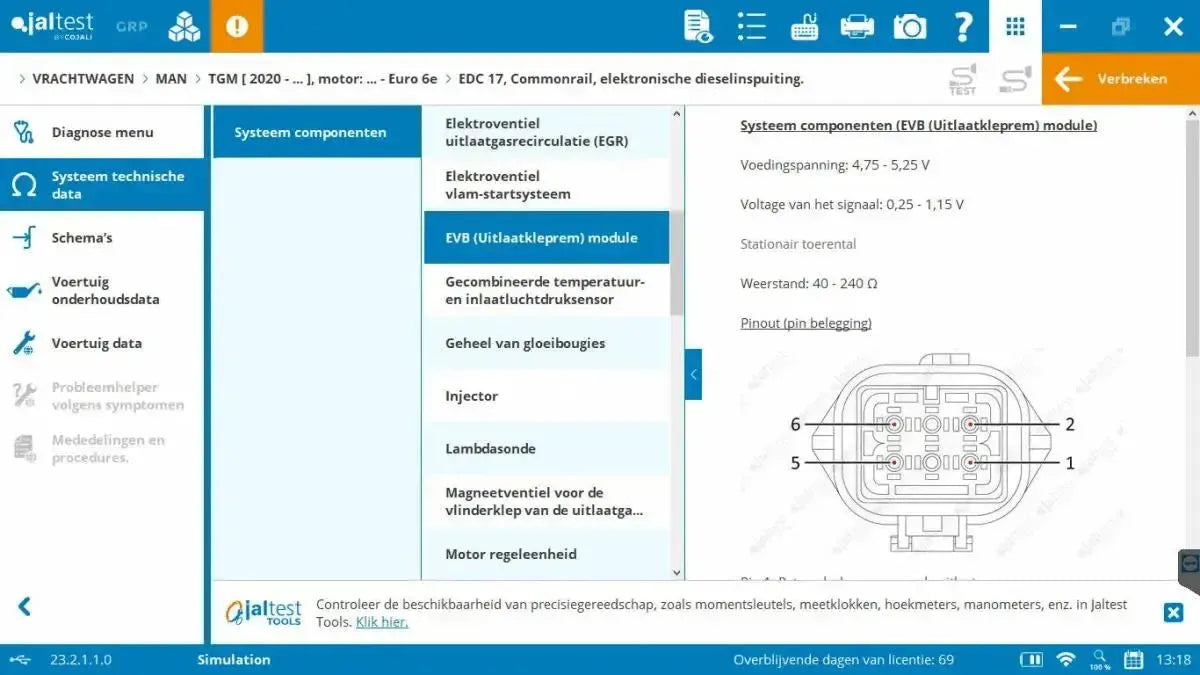

• Dati tecnici del sistema: offre specifiche dettagliate di sensori, attuatori e unità di controllo del veicolo, inclusi valori nominali, intervalli di segnale e caratteristiche operative.

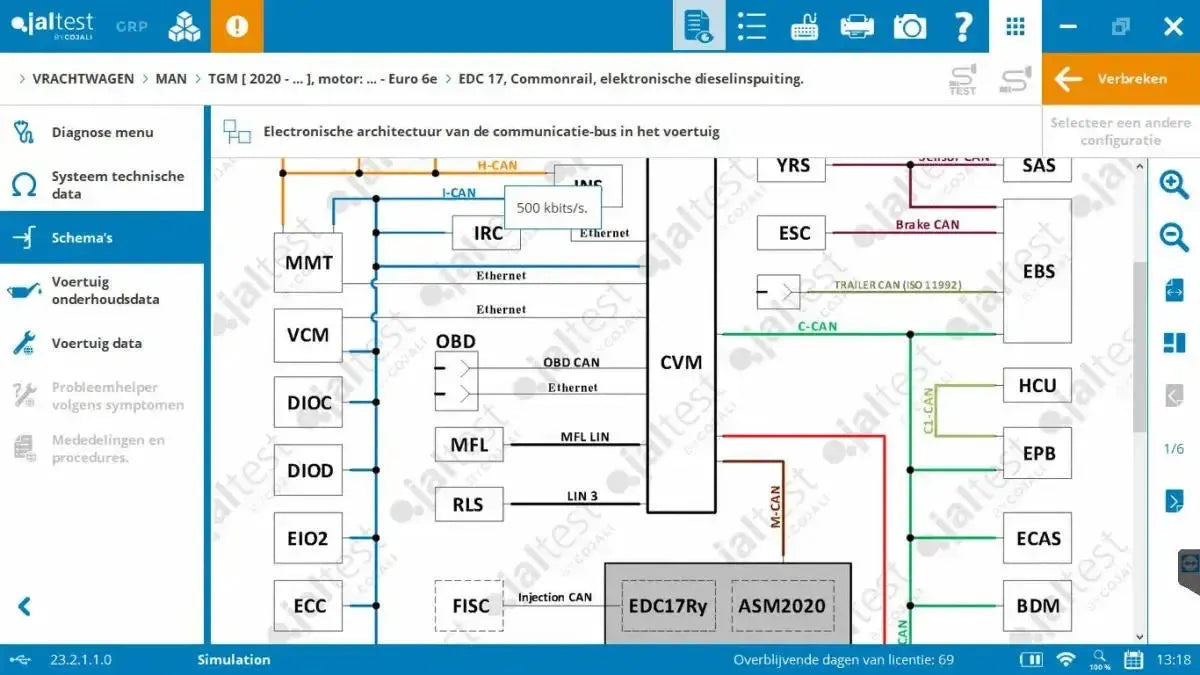

• Schemi elettrici interattivi: schemi elettrici completamente interattivi in cui componenti, cablaggi e pin-out sono cliccabili. Per ogni elemento vengono mostrati direttamente i valori di misura, le procedure di test e i dati di collegamento associati.

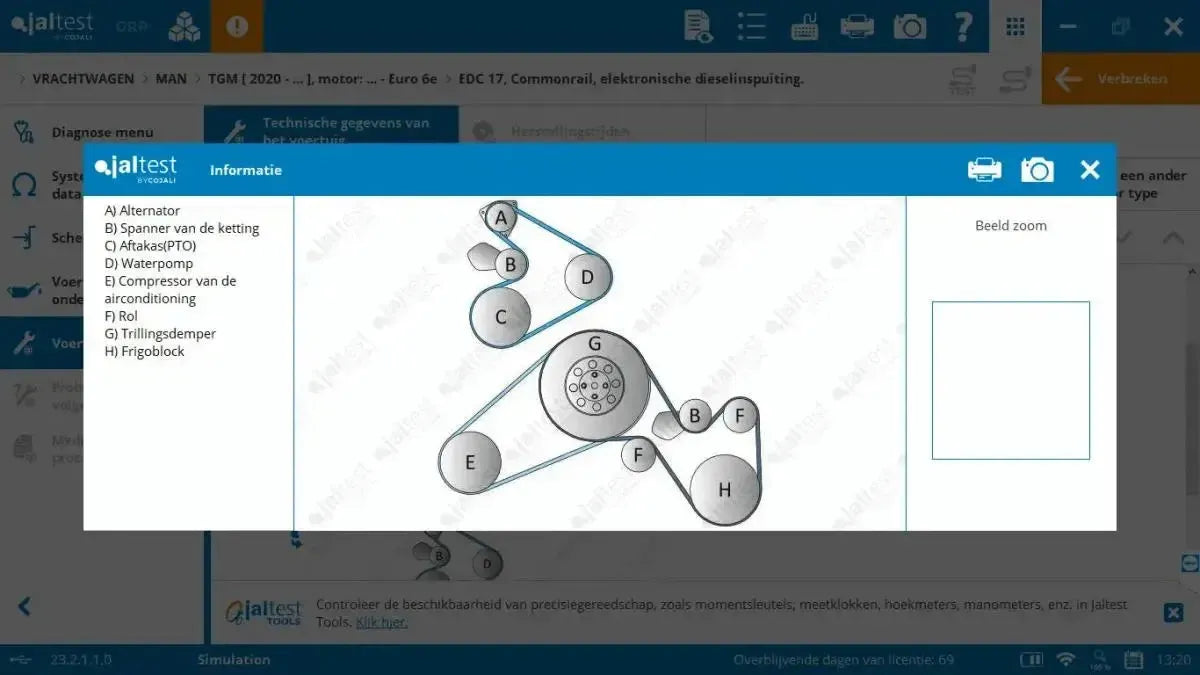

• Dati tecnici del veicolo: accesso a un database completo con tutte le informazioni rilevanti del veicolo, inclusi coppie di serraggio, capacità dei liquidi, dati di regolazione e specifiche meccaniche.
• Guide di riparazione per codice di errore: per ogni codice di errore rilevato, Jaltest offre una guida di riparazione passo-passo, inclusa l'analisi delle cause e delle soluzioni, basata su dati di marca e veicolo.

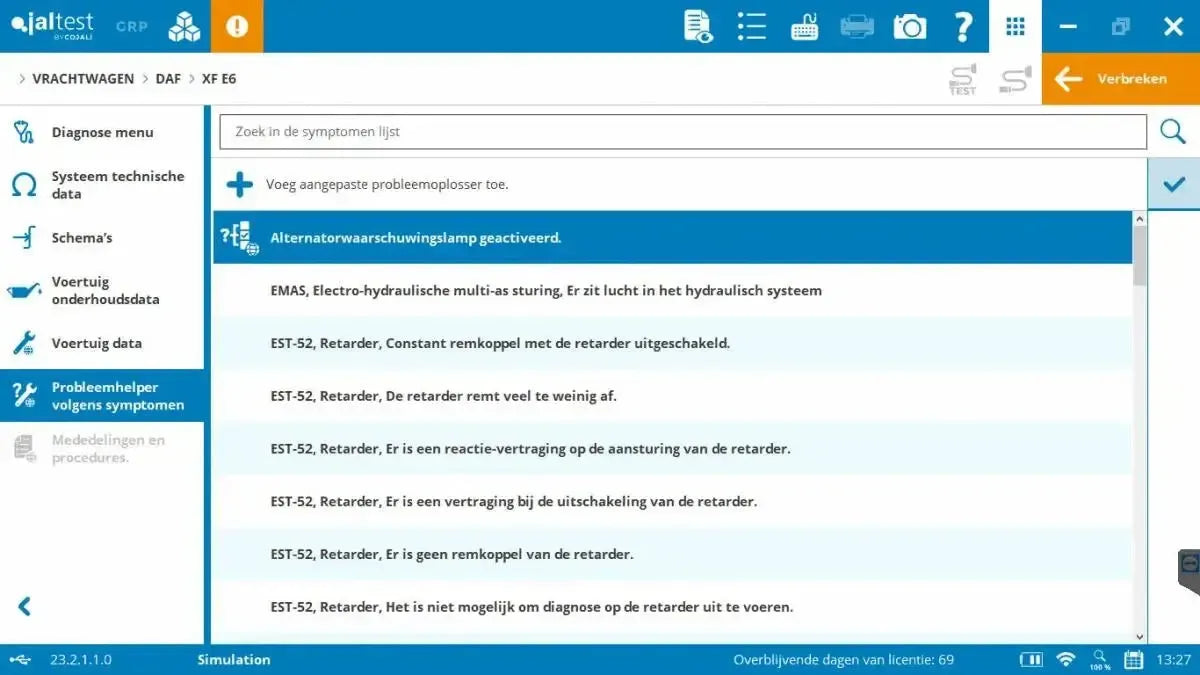

• Diagnosi guidata dei problemi per sintomo: anche in assenza di codici di errore, l'utente può iniziare con una diagnosi basata sui sintomi, ad esempio per problemi come "motore non si avvia", con passaggi di test guidati e logica.
• Dati di manutenzione: fornisce una panoramica del programma di manutenzione per modello di veicolo, inclusi compiti, intervalli e parti o liquidi necessari.
• Posizioni dei componenti e foto: mostra foto e informazioni sulla posizione dettagliate di ECU, sensori e attuatori per un'identificazione e un accesso rapido nel veicolo.

Moduli software specializzati:

La piattaforma Jaltest è modulare e può essere ampliata con moduli software aggiuntivi che aumentano significativamente la funzionalità dello strumento di diagnosi:

• Jaltest GRP (Garage Resource Planning): un sistema integrato di gestione officina che offre funzioni per gestione clienti, pianificazione degli ordini di lavoro, preparazione dei preventivi, storico delle riparazioni e il collegamento automatico dei rapporti di diagnosi all'ordine di lavoro. Con questo, Jaltest si trasforma in una piattaforma completa di CRM e gestione officina.
• Jaltest ETM (Electronic Test Module): in combinazione con l'opzionale hardware ETM è possibile testare componenti elettronici del veicolo al di fuori del veicolo. Ciò include, tra gli altri, modulatori ABS, sensori del pedale del freno, sensori di pressione e sensori di velocità, ideali per la ricerca di guasti su componenti con funzionamento incerto.
• Jaltest Info: offre accesso a un ampio database tecnico con manuali di riparazione, schemi elettrici, dati di regolazione, spiegazioni dei codici di errore e bollettini tecnici per marca e tipo di veicolo. Questa enciclopedia digitale è completamente integrata nell'ambiente di diagnosi.

Marchi di veicoli supportati:

• Veicoli agricoli: Agrale, Ashok Leyland, Askam, Astra, AVIA, BeiBen, BharatBenz, BMC, CAMC, Capacity, Caterpillar, CNHTC-Sinotruk, DAF, Dennis Eagle, Dongfeng, Eicher, ERF, FAW, Foden, Ford, Foton, Freightliner, GAZ, Haohan, Hino, Hyundai, International, Isuzu, Iveco, JAC, KamAZ, Kenworth, Mack, Mahindra, MAN, MAZ, Mercedes-Benz, Mitsubishi Fuso, Nissan, Oshkosh, Peterbilt, Renault, SAIC-Iveco Hongyan, Scania, Seddon Atkinson, Shacman, Sisu, SML Isuzu, Sterling, Tata, Tata-Daewoo, Tatra, Terberg, UD Trucks, Uro, Volkswagen, Volvo, Volvo USA, Western Star

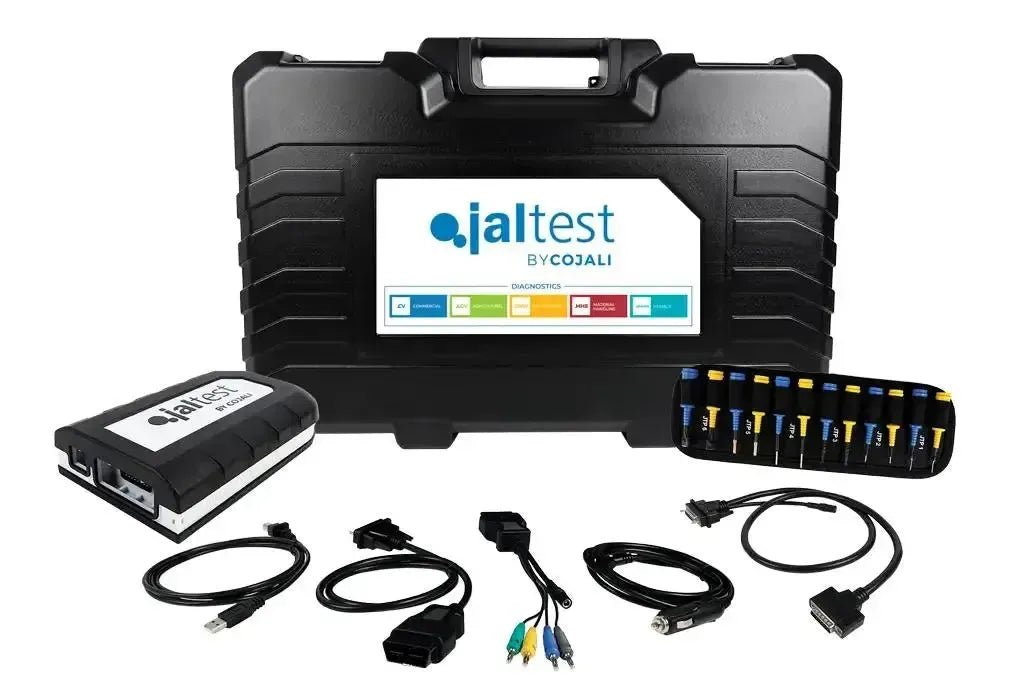

Contenuto della confezione:

• Interfaccia Jaltest Link V9
• Adattatore Jaltest 15 Pin DB15 - 16 Pin OBD2
• Cavo prolunga Jaltest 26 Pin DB26
• Jaltest USB-A - USB-B
• Kit multipin Jaltest
• Valigetta porta attrezzi Jaltest (Compatta)
• Cavo adattatore accendisigari Jaltest

Informazioni sulla licenza:

Il Modulo Jaltest CV-Truck funziona con una licenza software annuale specifica per camion. Questa licenza offre accesso completo alle funzioni di diagnosi camion all'interno della piattaforma Jaltest e include:

• Tre grandi aggiornamenti software all'anno, con migliorata copertura di marca e sistema per camion, nuove funzioni di diagnosi e informazioni tecniche aggiornate.
• Accesso al supporto tecnico, inclusa assistenza per attivazioni, gestione licenze, analisi errori e aggiornamenti.

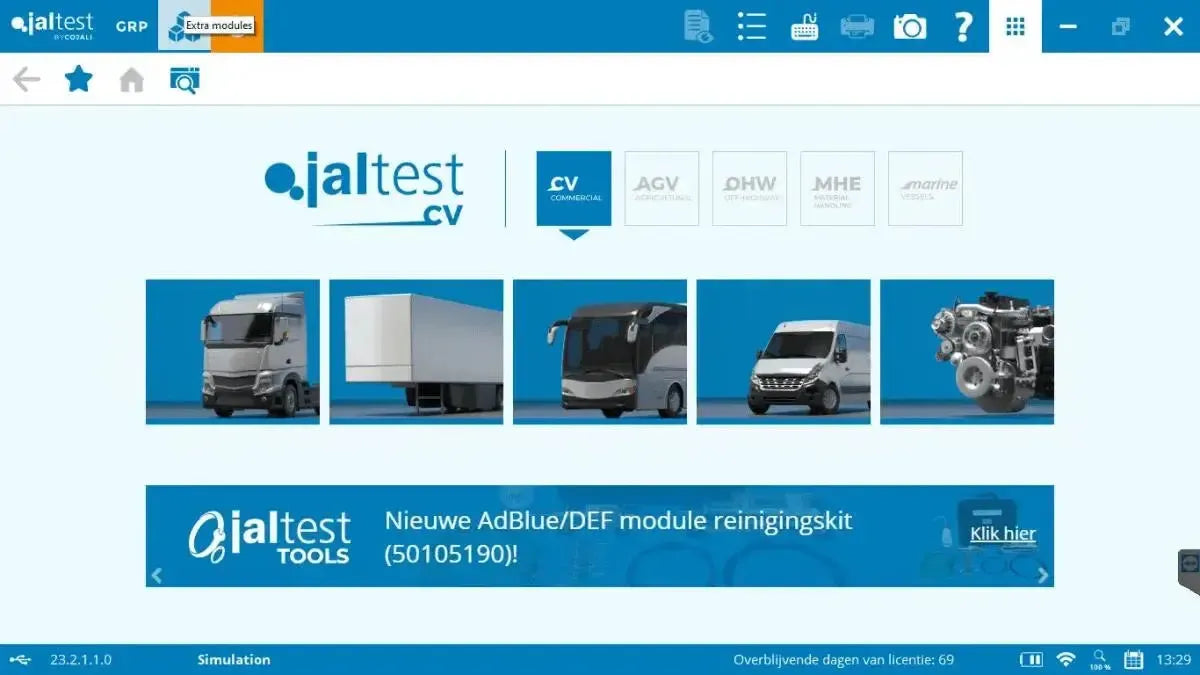

Struttura modulare:

Il software Jaltest è modulare e ampliabile. Oltre al Modulo camion (vrachtwagens), possono essere attivate ulteriori moduli/licenze per altre categorie di veicoli:

• Veicoli commerciali (CV)
• Veicoli agricoli (AGV)
• Macchine Off‑Highway (OHW)
• Material Handling Equipment (MHE)
• Applicazioni marittime (Marine)
