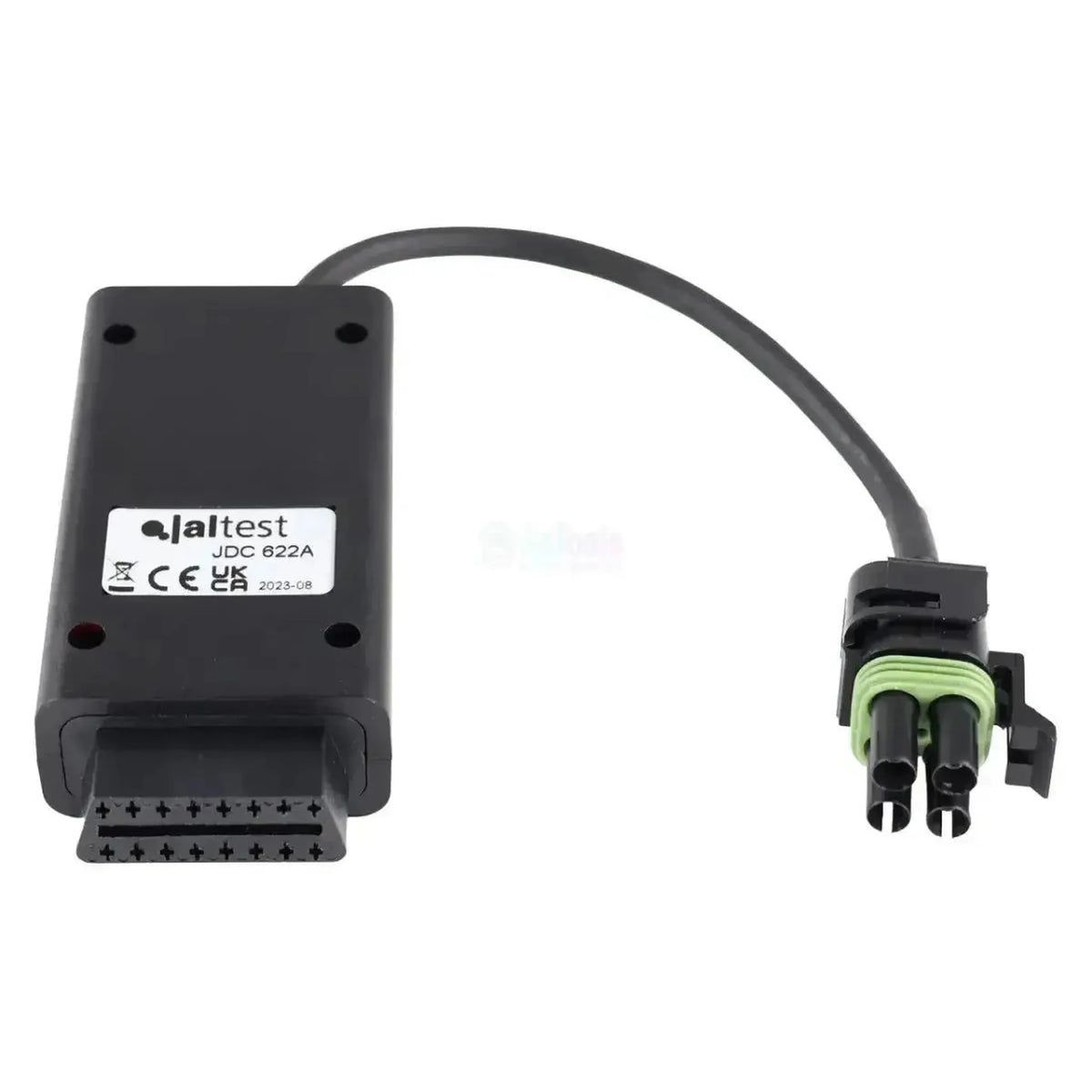

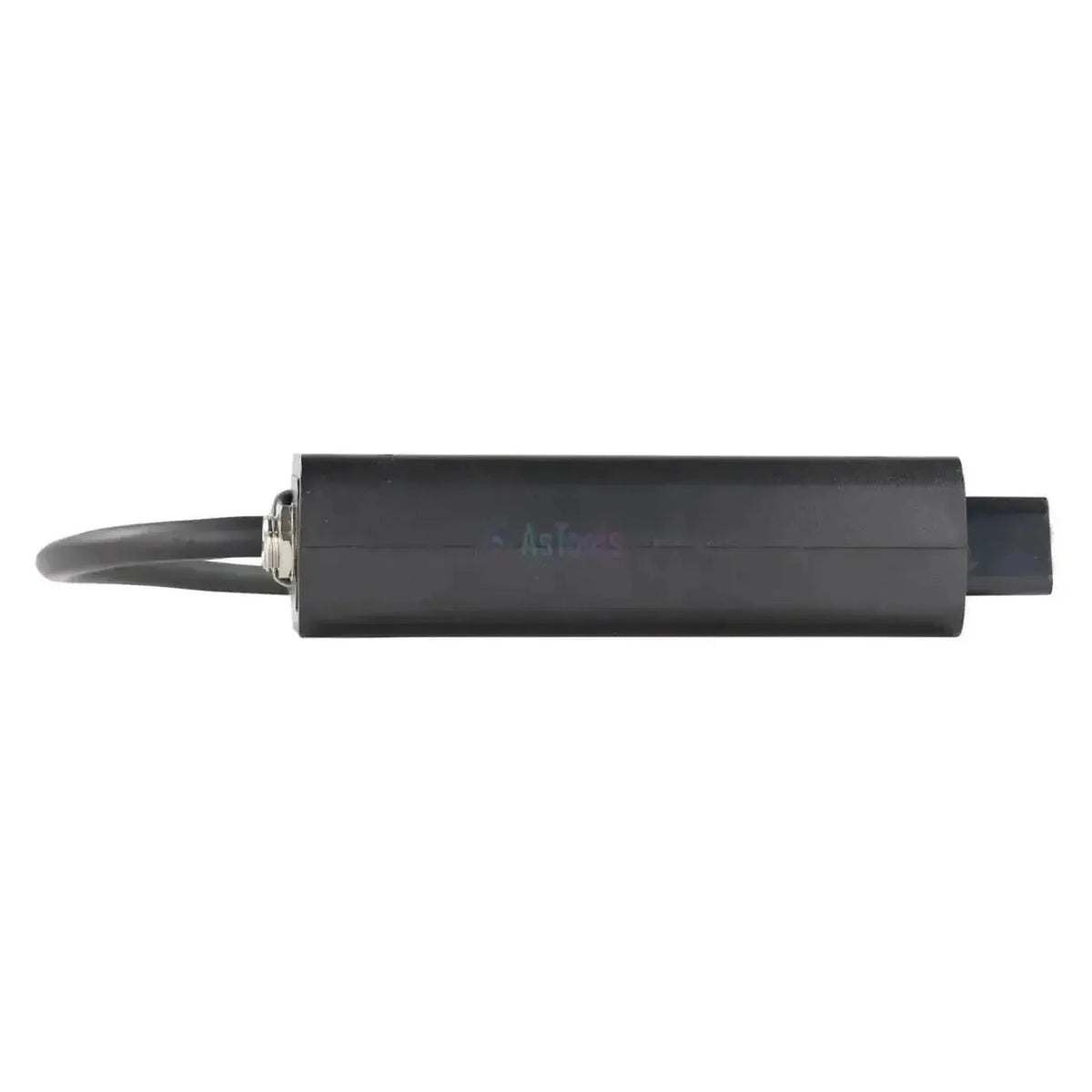

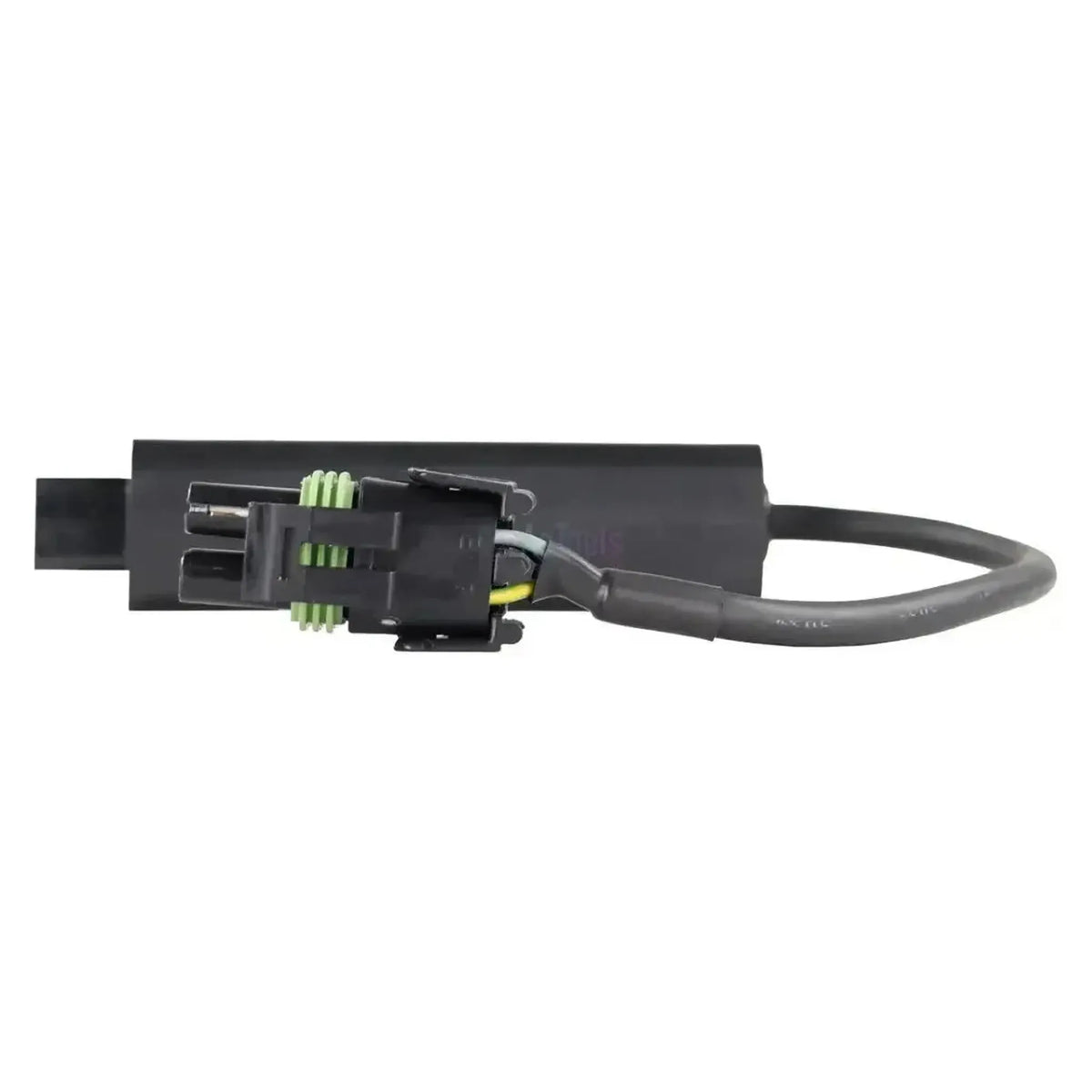

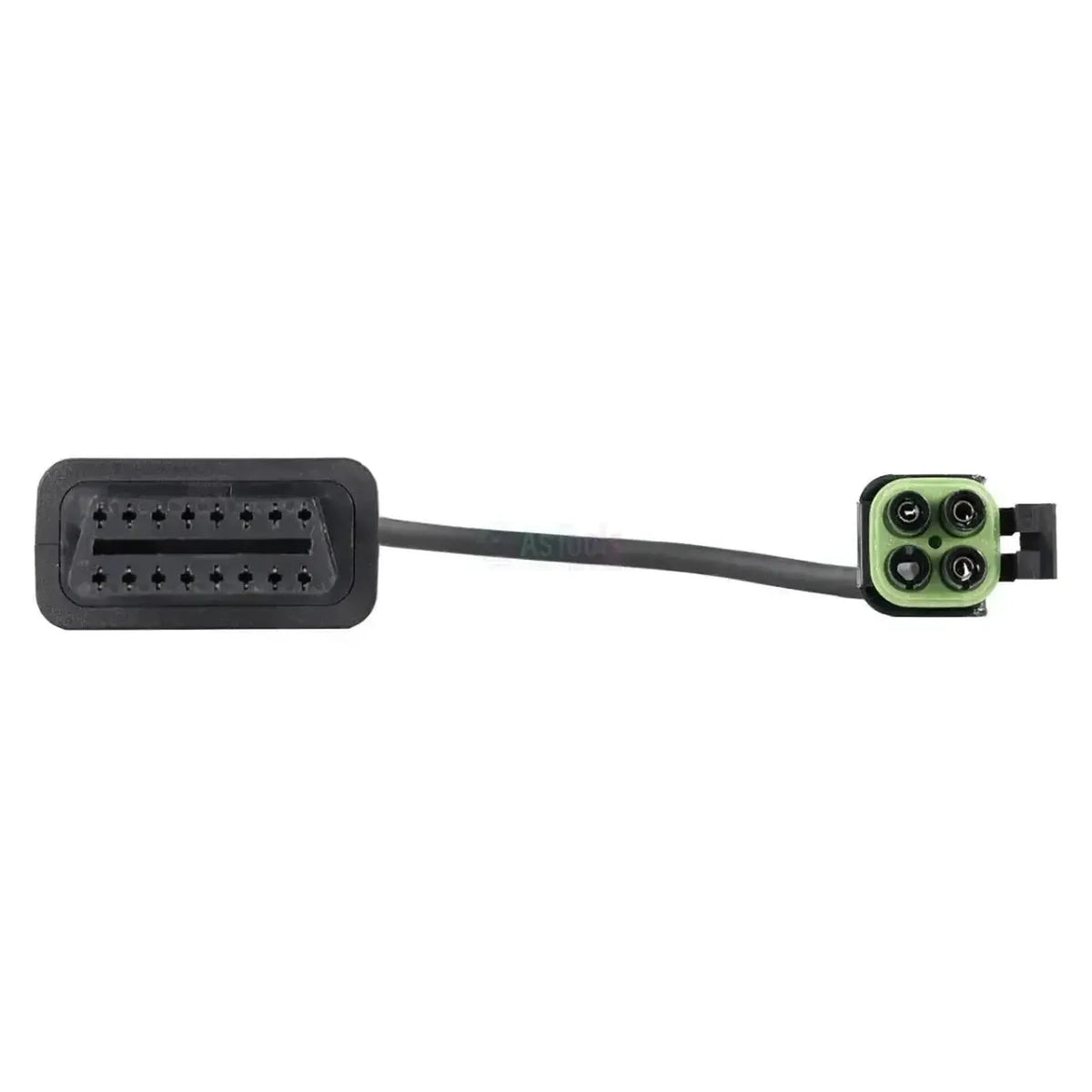

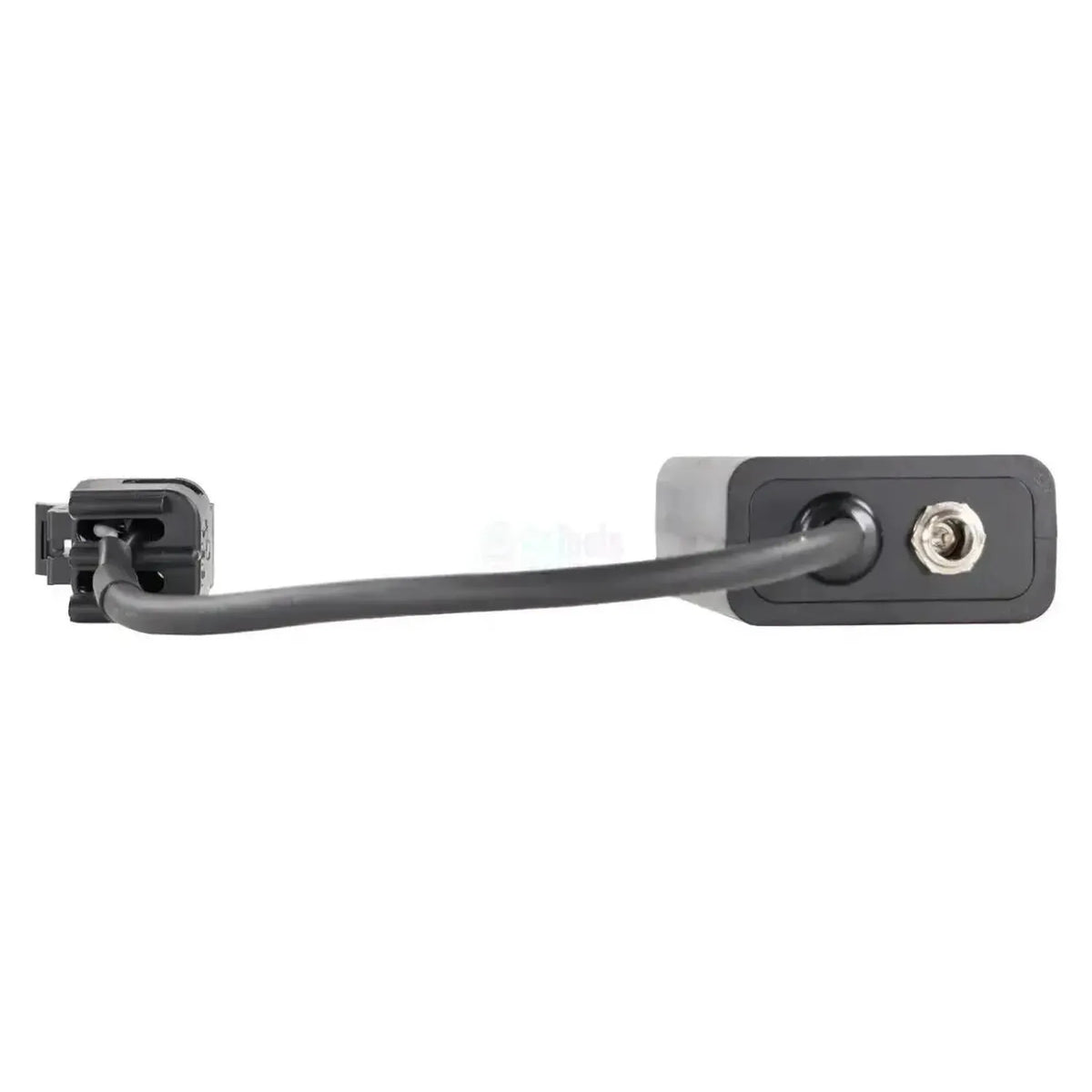

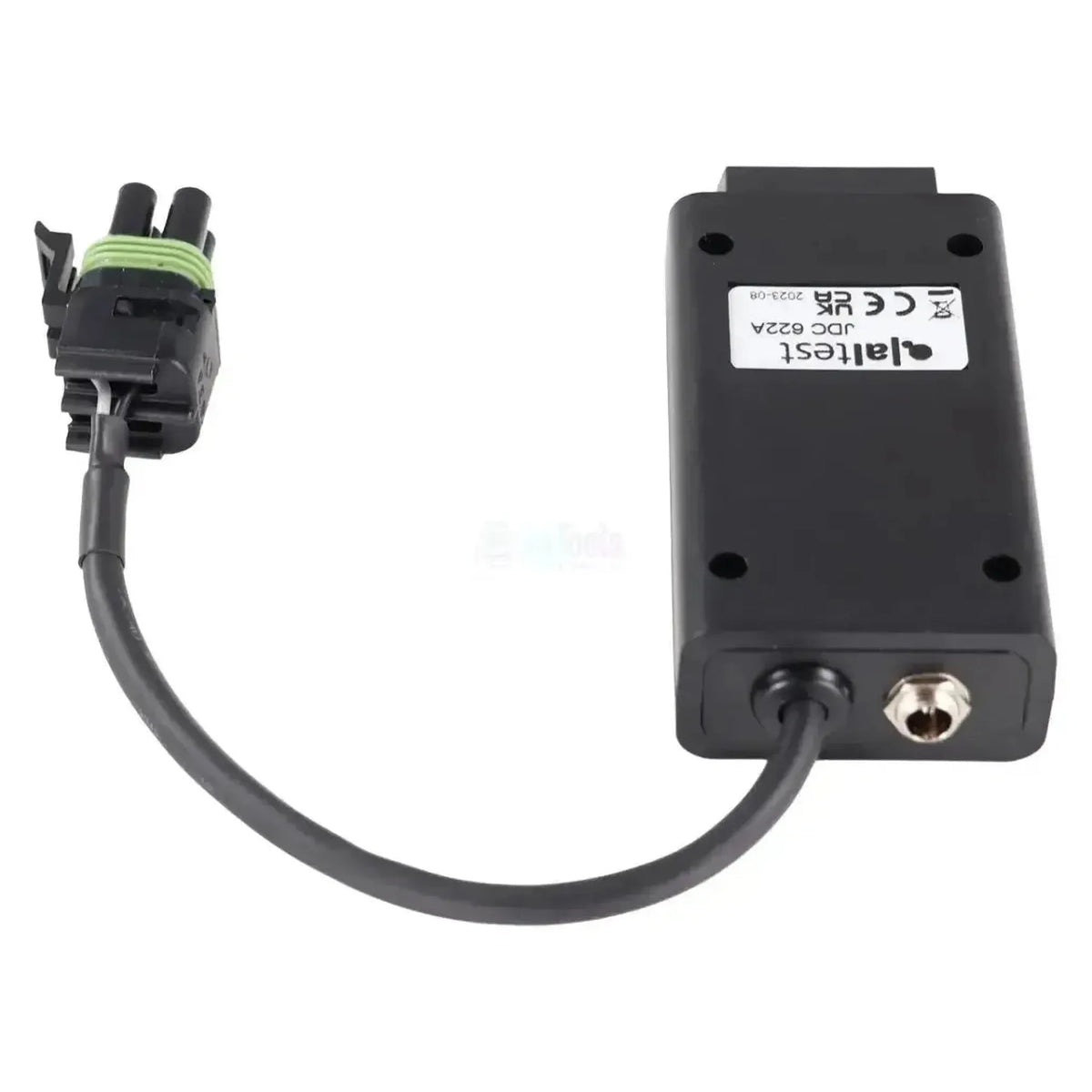

La Jaltest JDC622A collega il connettore a 4 poli del motore Weber alla presa OBD2 a 16 pin del cavo diagnostico Jaltest. Dal lato motore è presente un connettore nero con un anello di tenuta verde, quattro terminali a filo neri e una staffa di fissaggio laterale; dal lato interfaccia il connettore OBD2 si trova su un modulo nero in plastica. Il cavo misura 28-30 cm.
Dietro questo collegamento si trova una sola centralina: la ECM della Weber MPE-750. Su di essa è possibile leggere i codici di errore e i valori di misura, seguire i valori in tempo reale e impostare i parametri e la calibrazione. La stessa centralina è presente nella copertura per la HSR-Benelli Hydrospace S4. La pagina prodotto indica per questo cavo solo il Jaltest Link V8.1. Il cavo rientra nella copertura Jaltest Marine.
VANTAGGI
PUNTI DA CONSIDERARE
Applicazioni e funzionalità
Il cavo è destinato alle officine che eseguono la lettura di moto d'acqua con motore Weber. Le funzioni sottostanti provengono dalla copertura Marine di Jaltest. Weber è un costruttore di motori, quindi nel software si seleziona il motore e non l'imbarcazione.
Unità di controllo accessibili
- ECM: Centralina di controllo del motore della MPE-750.
Cosa si può fare
- Codici di errore: Lettura dalla centralina motore.
- Valori di misura: valori attuali dei sensori.
- Parametri: Modifica della configurazione.
- Calibrazione: Memorizzazione dei valori di riferimento.
- Dati in tempo reale: Con grafici e valori di controllo.
Come si utilizza
- Trova il connettore: Individuare il connettore a 4 poli vicino al motore nello scafo.
- Collegamento: Inserire la JDC622A nel connettore.
- Collegamento Link: Collegare il modulo OBD2 al Jaltest Link.
- Avvio del software: Apra Jaltest Marine sul PC.
- Lettura: Selezionare Weber e il motore MPE-750.
Veicoli e applicazioni compatibili
Determinante è il connettore, non l'imbarcazione. Weber Motor costruisce motori montati su diversi moto d'acqua, quindi si sceglie questo cavo in base al connettore a 4 poli con anello di tenuta verde presso il motore. La copertura sottostante è quella di Jaltest Marine.
Weber:
- MPE-750: Il motore Weber nella copertura, con centralina ECM
Stessa centralina:
- HSR-Benelli Hydrospace S4: Moto d'acqua con lo stesso ECM
Contenuto della confezione
- 1x Jaltest (JDC622A) | Weber 4 pin OBD - 16 pin OBD2 Cavo adattatore | Moto d'acqua
Specifiche tecniche
Generale
- La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
- Jaltest
- Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
- Cavo adattatore
Compatibilità
- Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
- Jaltest
- Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
- Link V8.1
- Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
- Marine
Connessioni
- Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
- OBD a 4 pin
- Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
- 16-pins OBD2
Funzioni diagnostiche
- Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live
- Sì
- Può modificare le impostazioni delle centraline ed eseguire calibrazioni dopo una riparazione o una sostituzione.Parametri e calibrazioni
- Sì
- Può azzerare la segnalazione di manutenzione o l'intervallo di service dopo un tagliando.Azzeramento manutenzione
- No
Dimensioni e peso
- La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
- Da 28 a 30 cm
- Centraline
- ECM (gestione motore)
- Numero di riferimento
- JDC622A
Altre specifiche
- Applicazione
- Weber MPE-750
- Necessario per l'uso
- Jaltest Link V8.1 con cavo diagnostico Jaltest e licenza per Jaltest Marine
