Jaltest  |  SKU: JDC612A

Jaltest (JDC612A) | Cavo adattatore Yanmar da OBD a 3 pin – OBD2 a 16 pin | Motore a combustione interna

€74,95 incl.
€61,94 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

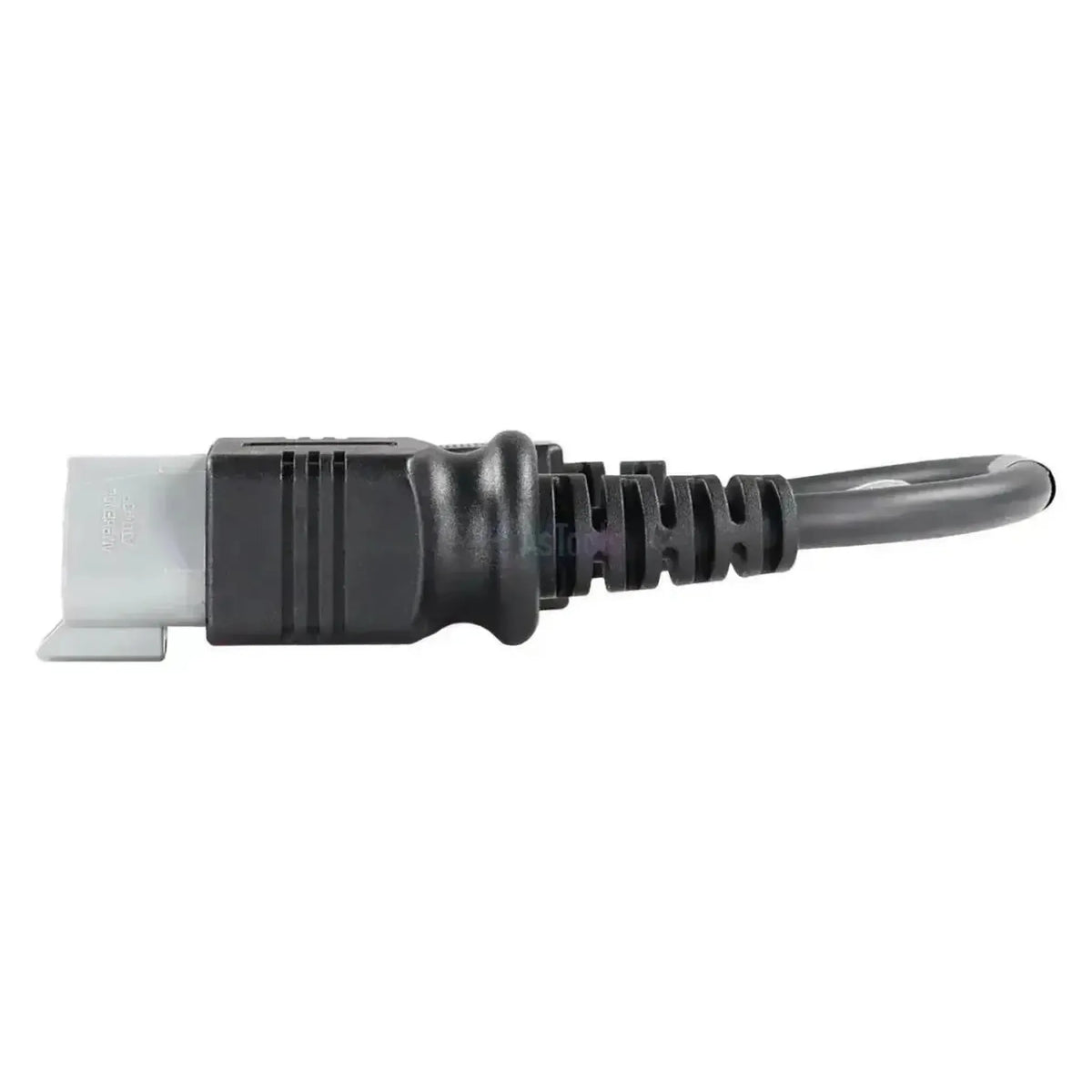

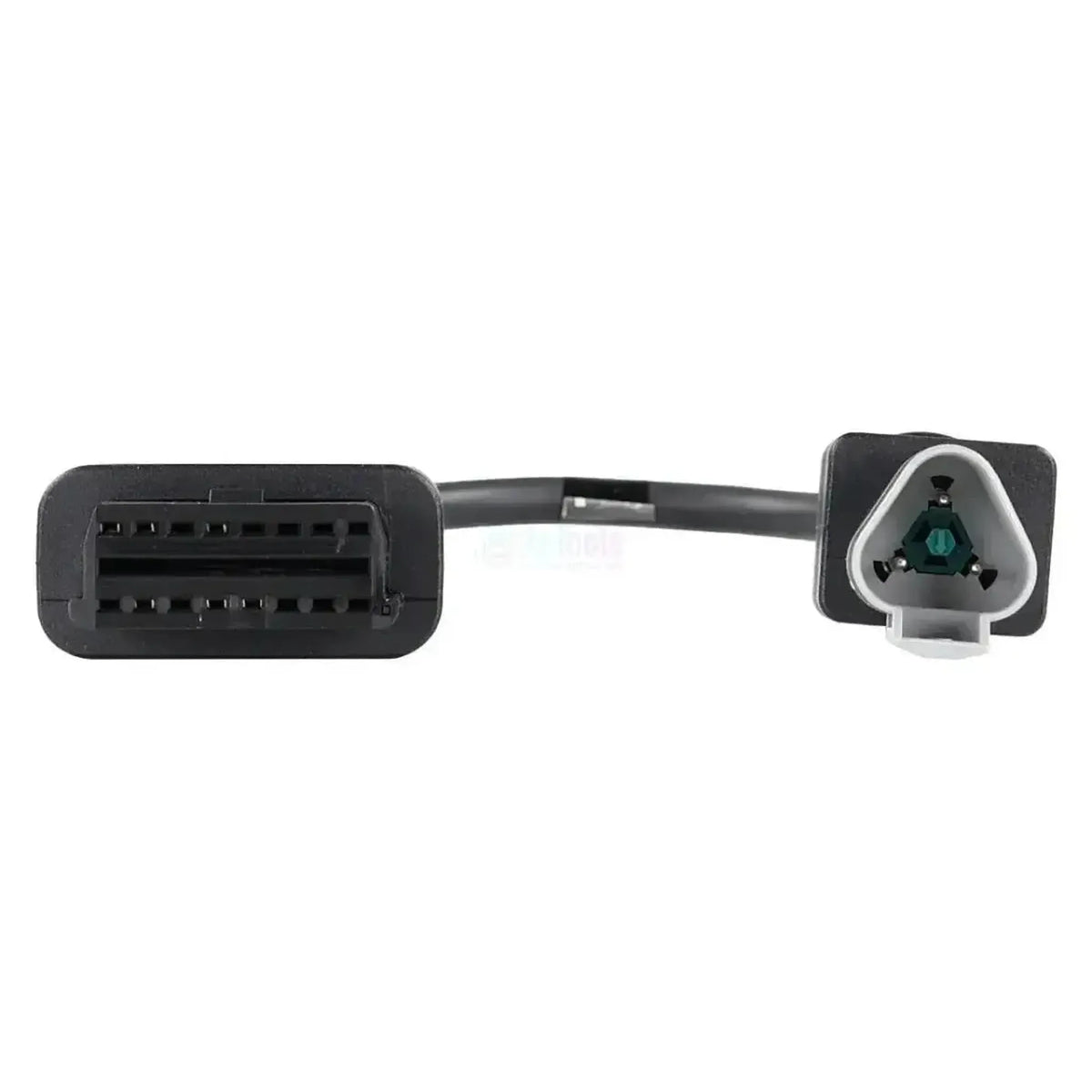

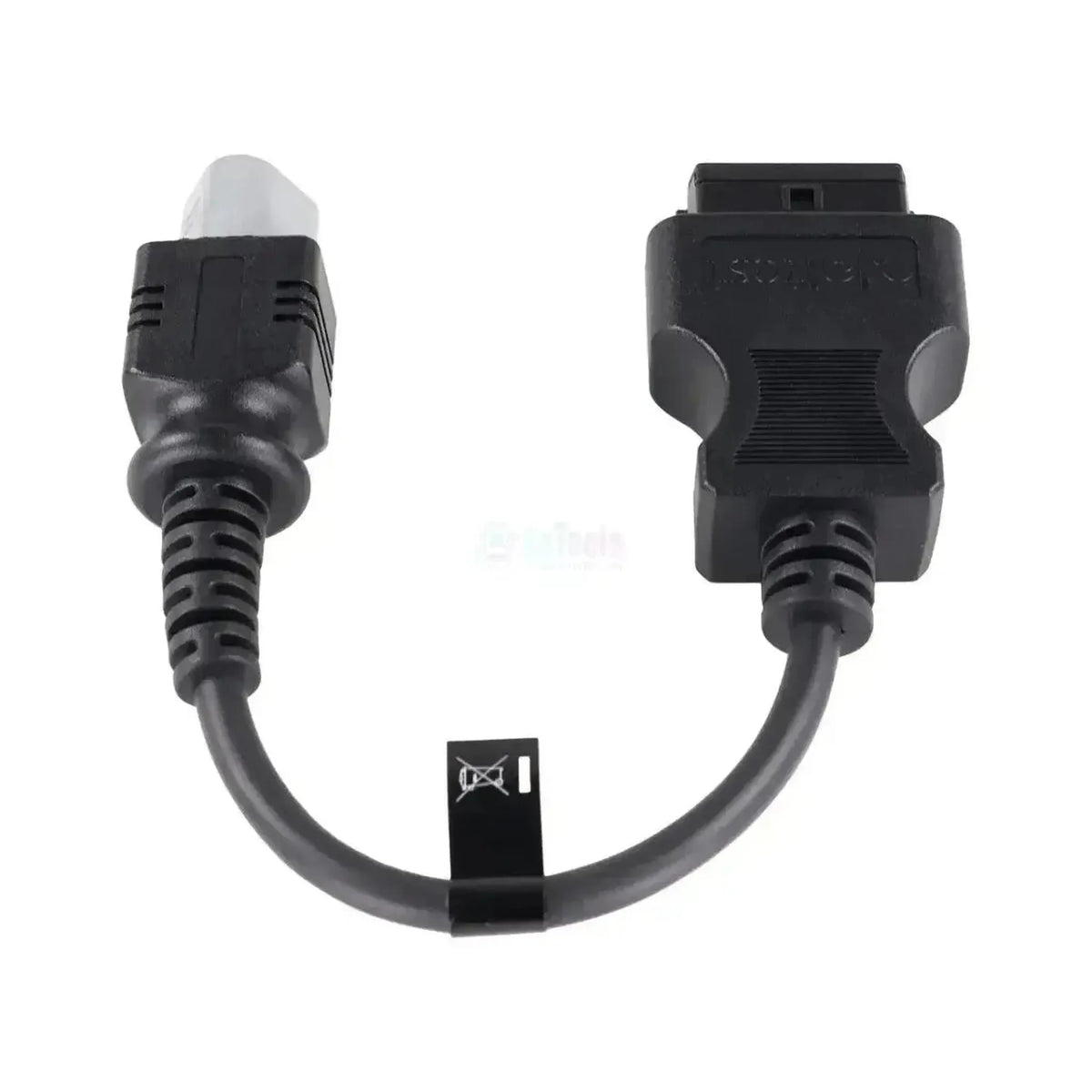

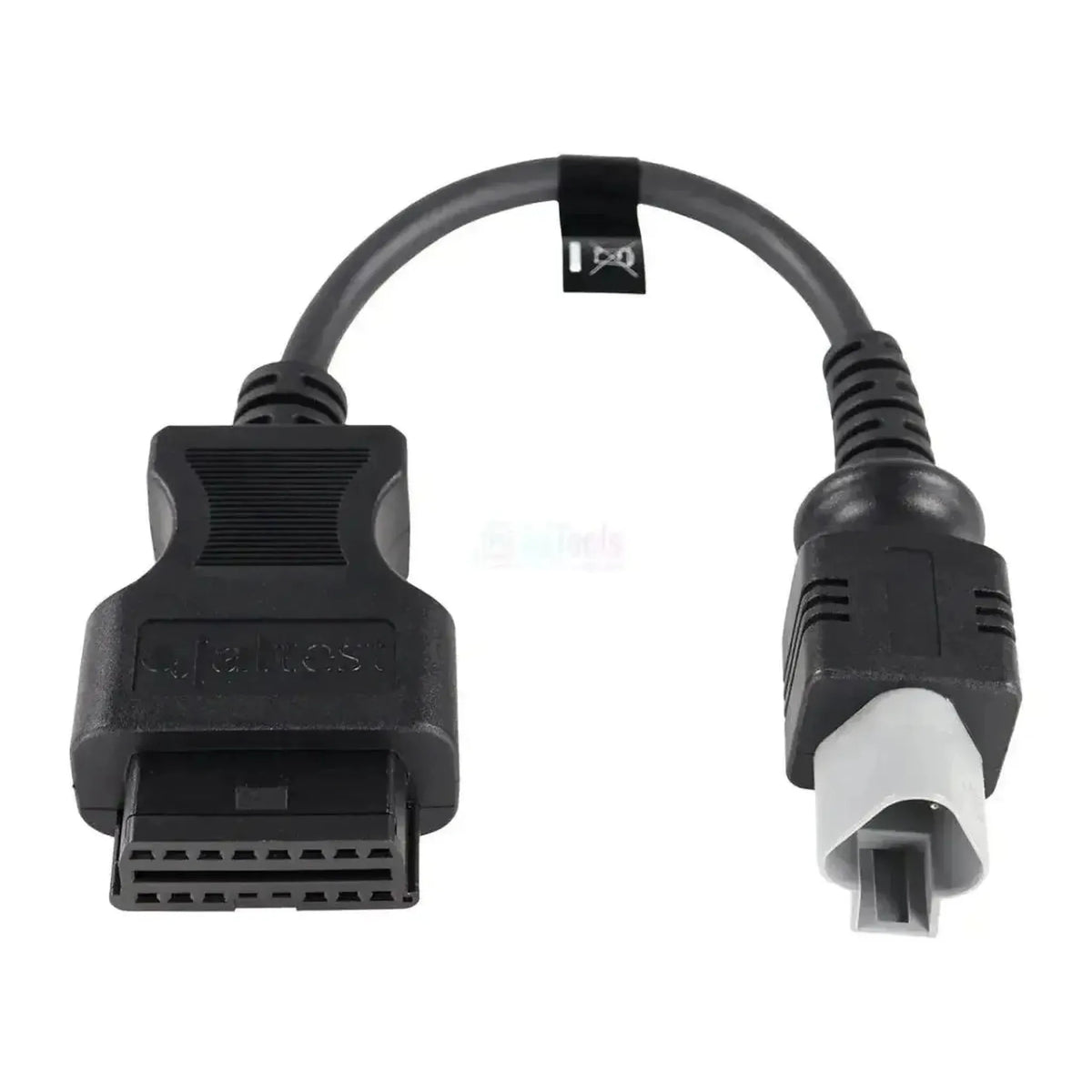

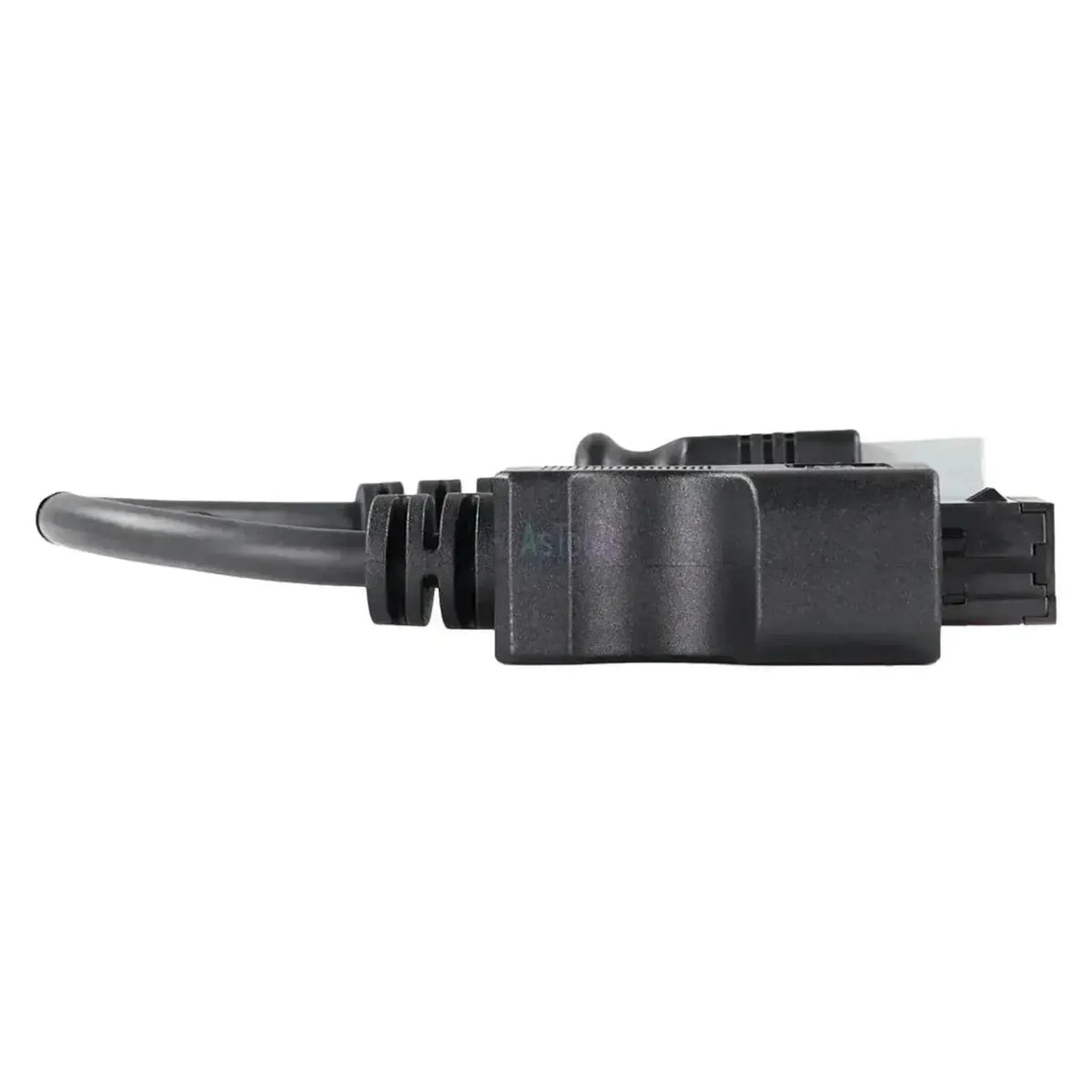

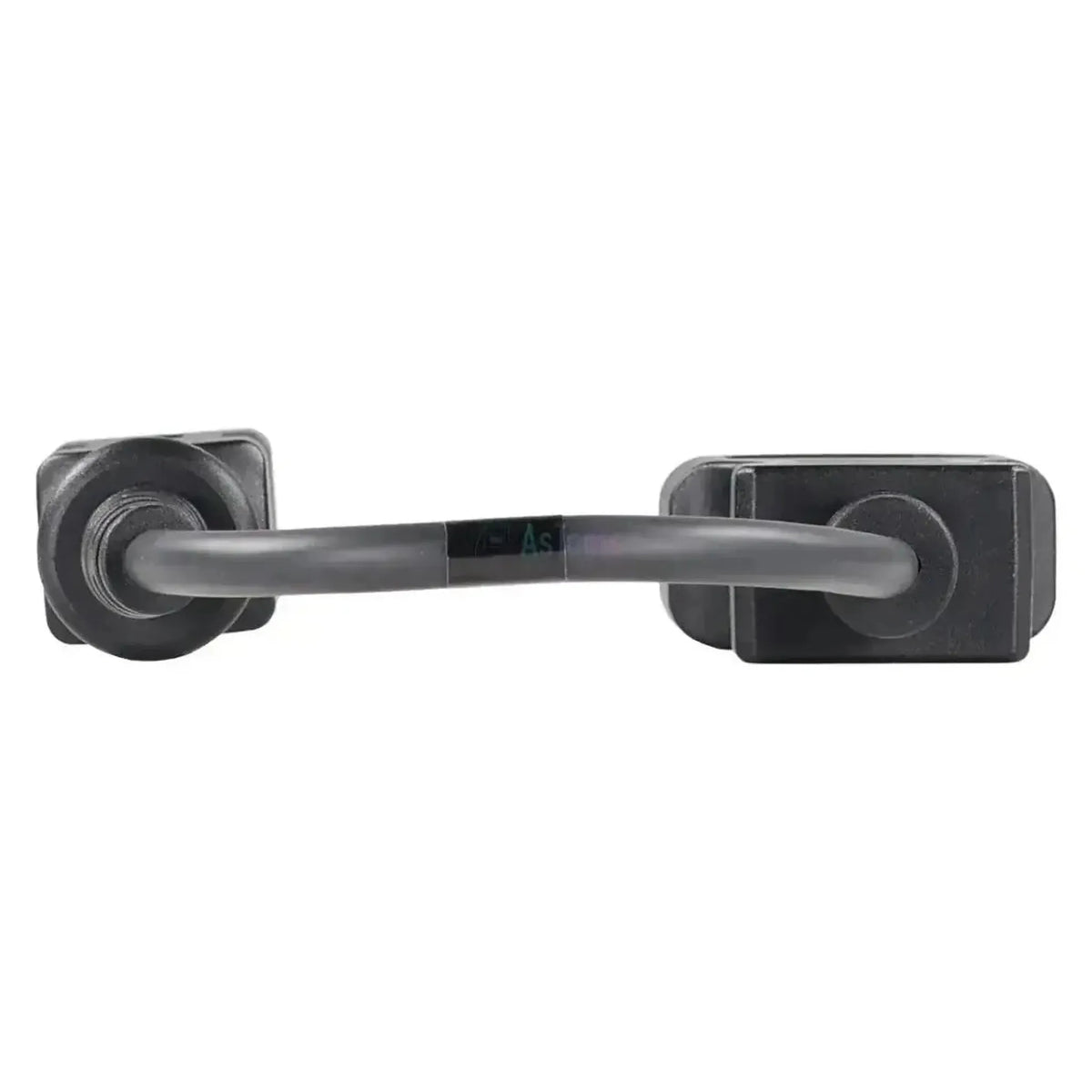

La Jaltest JDC612A è il cavo diagnostico per Yanmar, 3 pin. Collega il connettore a 3 pin dei motori marini entrobordo Yanmar alla standard presa OBD2 a 16 pin. Dal lato motore è presente un involucro grigio chiaro di sezione triangolare arrotondata, in cui tre pin sono disposti attorno a una zeppa verde. Si tratta di un cavo dritto senza derivazioni, lungo da 28 a 30 cm.

Una volta stabilito il collegamento, il software Jaltest accede a tre centraline motore e ai pannelli di controllo: EDC Yanmar Bosch, EDC Yanmar Generic, la ECM e i pannelli VC10 e VC20. Nella copertura della centralina Bosch sono inclusi anche il comando dei componenti e i parametri. Il cavo funziona con Jaltest Link V8.1 e V9 e rientra in Jaltest Marine.

VANTAGGI

✔Con l'EDC Yanmar Bosch sono inclusi anche il comando dei componenti e i parametri nella copertura, non solo la lettura.
✔Consente inoltre l'accesso ai pannelli di controllo VC10 e VC20, con parametri, calibrazione e reset.
✔Un solo cavo per quattro unità di controllo: tre centraline motore e i pannelli di controllo.
✔Su tutte le centraline motore è possibile visualizzare i dati live mentre il motore è in funzione.

PUNTI DA CONSIDERARE

✕I pannelli di controllo VC10 e VC20 non forniscono codici di errore né valori di misura; per questi occorre essere presso la centralina motore.
✕Con l'EDC Yanmar Generic mancano il comando dei componenti e i parametri presenti nella versione Bosch.
✕Solo per il connettore triangolare a 3 pin; i motori industriali (serie TNV e TN) hanno un connettore rettangolare a 6 pin, per il quale è previsto il JDC538A.
✕Tutto passa attraverso quell'unico connettore motore a 3 pin; ciò che non è collegato a questo non è raggiungibile tramite il cavo.

Applicazioni e funzionalità

Il cavo è destinato a officine e cantieri nautici che leggono i motori entrobordo Yanmar. Tramite questo collegamento si accede alle centraline del motore e a quelle del pannello di controllo; quali unità siano presenti dipende dalla serie di motore a bordo.

Centraline accessibili

  • EDC Yanmar Bosch: Centralina motore, con comando.
  • EDC Yanmar Generic: Centralina motore, lettura e dati live.
  • ECM: Centralina motore, tra cui la serie BY.
  • VC10 e VC20: Pannello di controllo, senza codici di errore.

Cosa si può fare

  • Codici di errore: Lettura dalle centraline motore.
  • Dati live: Visualizzazione durante il funzionamento del motore.
  • Componenti: Comando con l'EDC Yanmar Bosch.
  • Parametri: Con la centralina Bosch e i pannelli.
  • Calibrazione e reset: Con i pannelli VC10 e VC20.

Come si utilizza

  1. Individuare il collegamento: Cercare il connettore a 3 pin nel vano motore.
  2. Collegamento: Inserire la JDC612A nel connettore del motore.
  3. Collegare il Link: Collegare il lato OBD2 al Jaltest Link.
  4. Accensione: Accendere il quadro.
  5. Lettura: Selezionare Yanmar e la serie del motore in Jaltest Marine.

Motori e applicazioni compatibili

Decisivo è il connettore, non il modello. Questo cavo è compatibile con ogni motore entrobordo Yanmar dotato del connettore triangolare a 3 pin. Jaltest Marine include nella copertura le serie elencate di seguito.

Yanmar:

  • Serie JH: 3JH40, 4JH45, 4JH57, 4JH80 e 4JH110.
  • Serie BY: da 4BY-150 a 6BY3-260Z, incluse le versioni BY2 e BY3.
  • Serie LV: 4LV150, 4LV170, 4LV195, 4LV230, 4LV250 e 8LV-320, 8LV-350 e 8LV-370.
  • Serie SY e AYEM: 6SY-STP2, 6SY655, 8SY-STP e 6AYEM-GT, 6AYEM-ET e 6AYEM-ST.
  • Pannelli di controllo: i pannelli VC10 e VC20 previsti per questi motori.
💡
Utile sapere: Il collegamento si trova nel vano motore, sopra o accanto al motore. Il involucro grigio triangolare con la zeppa verde appartiene ai motori entrobordo; se vede un connettore grigio rettangolare con una zeppa arancione, si tratta di un motore industriale e per questo è previsto il JDC538A. Verifichi quale collegamento è presente sul Suo motore prima di ordinare.

Contenuto della confezione

  • 1x Jaltest (JDC612A) | Cavo adattatore Yanmar 3 pin OBD - 16 pin OBD2 | Motore a combustione interna

Specifiche tecniche

Generale

La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
Jaltest
Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
Cavo adattatore
Su quali tipi di veicoli o macchine può utilizzare il cavo. Così verifica subito se è adatto ai mezzi della Sua officina.Tipi di veicolo
  • Imbarcazione
In quale set di cavi è incluso anche questo cavo. Se possiede già il set, non occorre acquistare il cavo separatamente.Parte del set di cavi
Set di cavi Marine

Compatibilità

Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
  • Jaltest
Su quale versione dell'interfaccia Jaltest Link è compatibile il cavo. Alcuni cavi funzionano solo con la più recente V9.Versione Jaltest Link
  • Link V8.1
  • Link V9
Quale modulo Jaltest Le serve per utilizzare il cavo. Senza la licenza corretta il cavo non funziona.Modulo software Jaltest
  • Marine

Connessioni

Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
OBD a 3 pin
Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
16-pins OBD2

Funzioni diagnostiche

Visualizza i valori misurati dai sensori in tempo reale con il veicolo in funzione. Utile per individuare i guasti.Visualizzazione dati live

Dimensioni e peso

La lunghezza del cavo. Un cavo più lungo offre maggiore libertà di movimento con una presa difficile da raggiungere.Lunghezza del cavo
Da 28 a 30 cm
Centraline
EDC Yanmar Bosch, EDC Yanmar Generic, ECM, VC10, VC20
Numero di riferimento
JDC612A

Altre specifiche

Applicazione
Motori entrobordo Yanmar
Parte del set di cavi
Set di cavi marine vessel (70002008) e entrobordo (70002009)
Necessario per l'uso
Jaltest Link V8.1 o V9 con Jaltest Marine
