Jaltest  |  SKU: JDC538A

Jaltest (JDC538A) | Cavo adattatore Yanmar da OBD a 6 pin a OBD2 a 16 pin | Motore a combustione interna

€144,95 incl.
€119,79 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

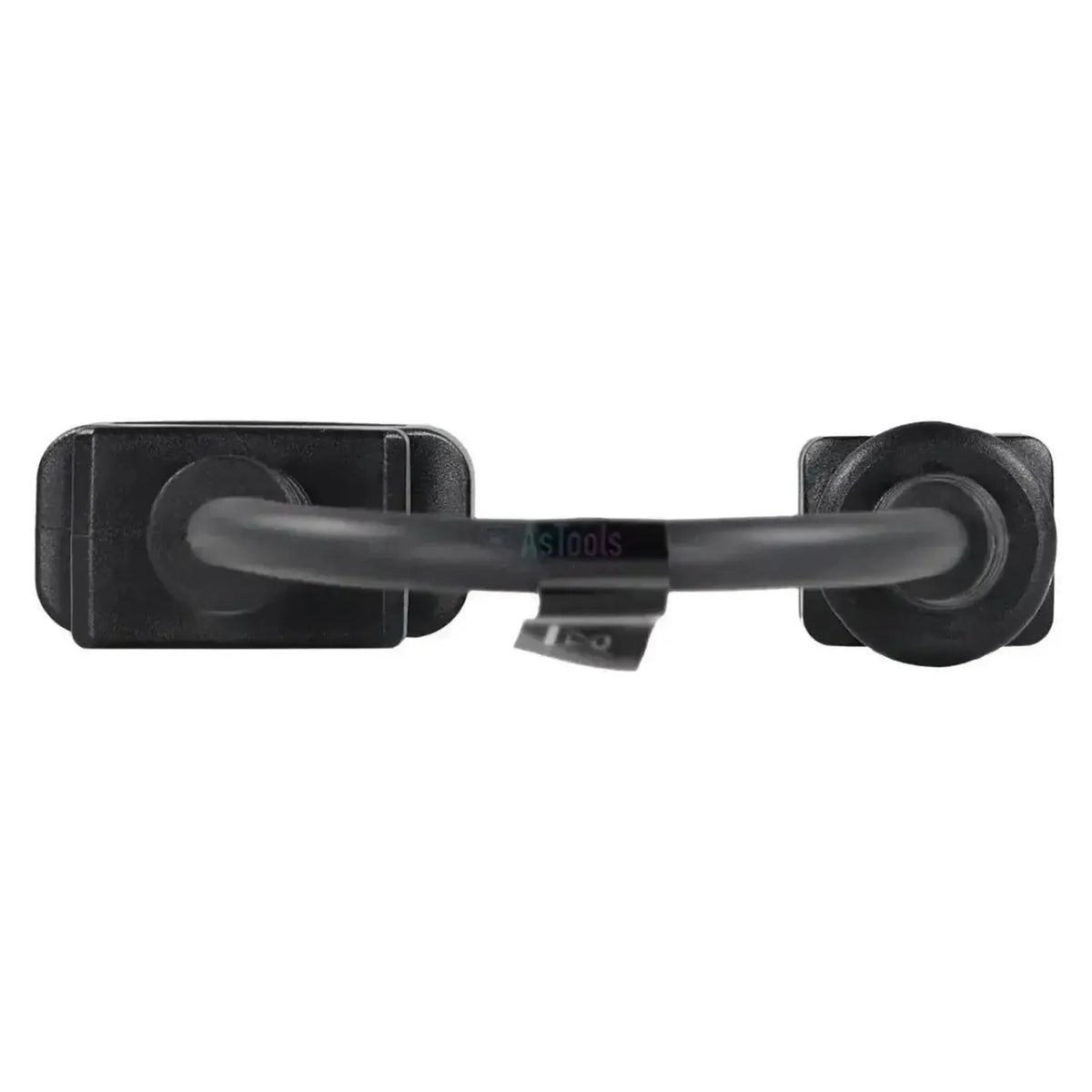

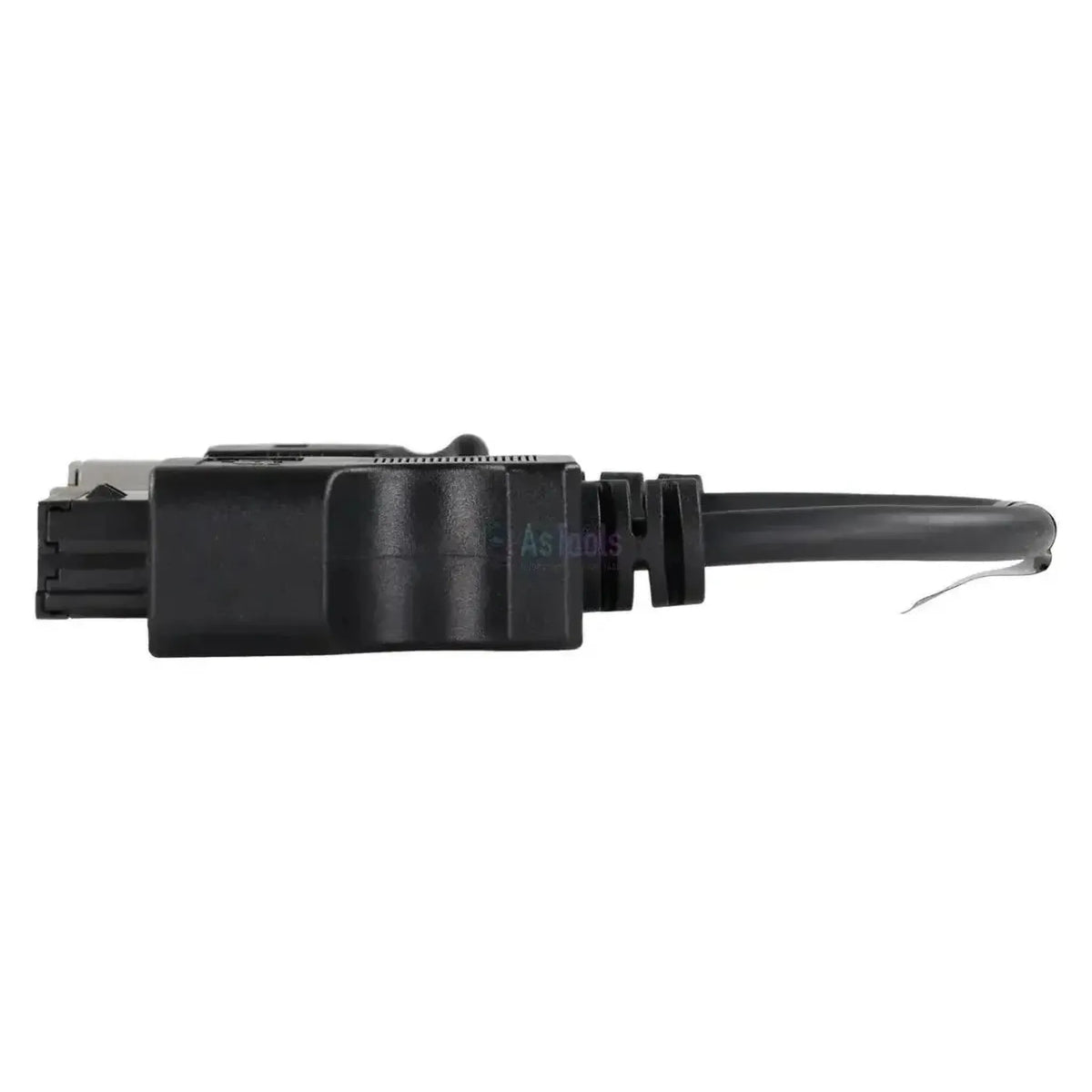

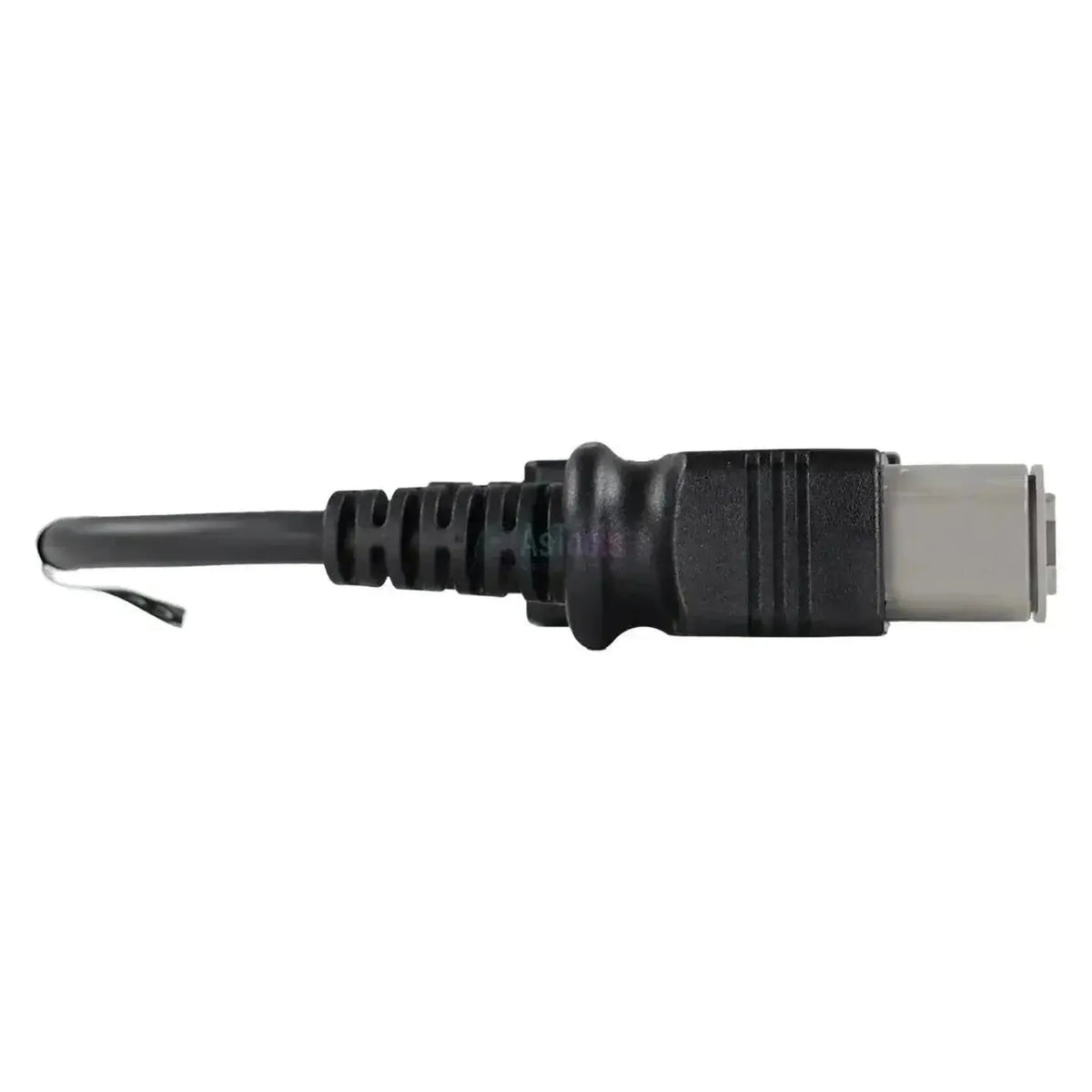

De Jaltest JDC538A koppelt de 6-pins diagnoseaansluiting van de Yanmar-industriemotoren aan de 16-pins OBD2 van uw Jaltest-diagnosekabel. Aan de motorzijde zit een rechthoekige lichtgrijze stekker met oranje wig in een zwart overspuitstuk. De kabel loopt in één rechte streng, zonder aftakking of module, en meet 28 tot 30 cm.

De aansluiting hoort bij de motor en zit op of naast het motorblok. Achter de stekker bereikt u de EDC Yanmar Bosch, de EMS Yanmar Denso en de DCU van de uitlaatgasnabehandeling. De kabel werkt met de Jaltest Link V8.1 en V9 en valt onder Jaltest OHW en Jaltest Marine.

PLUSPUNTEN

✔Bereikt zowel de EDC Yanmar Bosch als de EMS Yanmar Denso, inclusief de Stage V-uitvoering van de Denso-eenheid.
✔Geeft ook toegang tot de DCU van de uitlaatgasnabehandeling, zonder aparte aansluiting.
✔Bij de EDC Bosch en de EMS Denso staan onderhoudsintervallen en aanvullende acties in de dekking.
✔Werkt met zowel de Jaltest Link V8.1 als de V9.

AANDACHTSPUNTEN

✕Bij de regeleenheid EDC Yanmar staat geen enkele functie in de dekking; die levert geen foutcodes of meetwaarden.
✕De Stage V-uitvoering van de EMS Yanmar Denso heeft geen aanvullende acties, de gewone EMS Denso wel.
✕Alleen voor de 6-pins stekker; de binnenboordmotoren (JH-, BY-, LV- en SY-serie) gebruiken de 3-pins JDC612A.
✕Voor gebruik zijn een Jaltest Link en een actieve licentie nodig; die zitten niet bij de kabel.

Toepassingen en functionaliteiten

Via deze verbinding benadert u met de Jaltest-software de regeleenheden van de Yanmar-motor. Welke eenheid u aantreft, hangt af van de motorreeks en van de emissiestap.

Regeleenheden die u kunt benaderen

  • EDC Yanmar Bosch: Motorregeling, volledige lijst.
  • EMS Yanmar Denso: Motorregeling, volledige lijst.
  • EMS Yanmar Denso (Stage V): Zonder aanvullende acties.
  • DCU: Uitlaatgasnabehandeling.

Wat u kunt doen

  • Foutcodes: Motor en nabehandeling uitlezen.
  • Meetwaarden: Met instelbare alarmgrenzen.
  • Onderhoud: Intervallen, met klantrapport.
  • Aanvullende acties: Bij EDC Bosch en EMS Denso.

Zo gebruikt u hem

  1. Stekker controleren: Zoek de grijze stekker met oranje wig.
  2. Aansluiten: Steek de JDC538A in de aansluiting.
  3. Link koppelen: Sluit de OBD2-kant aan op de Jaltest Link.
  4. Contact aan: Zet het contact aan.
  5. Uitlezen: Kies Yanmar, de motorreeks en de regeleenheid.

Compatibele voertuigen en toepassingen

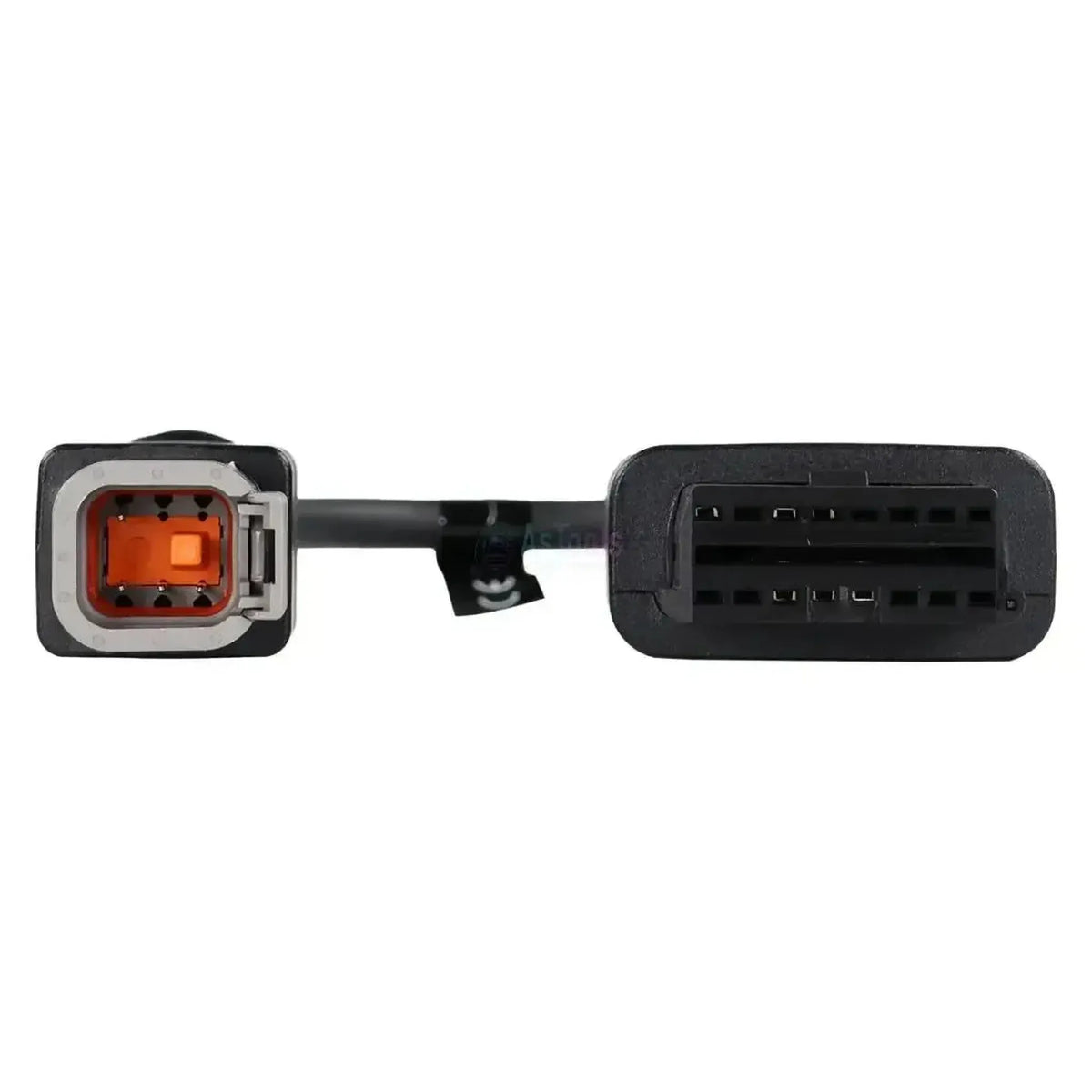

Bepalend is de motorreeks, niet de machine. Yanmar-motoren worden als losse aandrijving ingebouwd in compacte machines, aggregaten en werktuigen. Welke stekker op uw motorblok zit, ziet u aan de vorm. Rechthoekig met een oranje wig hoort bij deze kabel, driehoekig met een groene wig bij de JDC612A.

Yanmar:

  • 3TNV-serie: 3TNV86CHT, 3TNV86CT, 3TNV88C en 3TNV88F.
  • 4TNV-serie: 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT en 4TNV98T.
  • 4TN-serie: 4TN101 en 4TN107; bij de 4TN107 staat ook de DCU in de dekking.

Toepassingen:

  • Ingebouwd: Compacte grond- en bouwmachines, hef- en hijswerktuigen, aggregaten en stationaire installaties.
💡
Goed om te weten: De diagnoseaansluiting zit op of naast het motorblok, niet op een vaste plaats in de machine. Deze kabel past op de rechthoekige lichtgrijze stekker met oranje wig. Voor de binnenboordmotoren gebruikt Yanmar een driehoekige 3-pins stekker met groene wig. Controleer eerst welke aansluiting op uw motor zit voordat u bestelt.

Verpakkingsinhoud

  • 1x Jaltest (JDC538A) | Yanmar 6-pins OBD - 16-pins OBD2 Verloopkabel | Verbrandingsmotor

Specifiche tecniche

Generale

Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
Jaltest (Cojali)
Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
Cavo adattatore
Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
  • OHW macchine edili e movimento
  • Marine imbarcazioni

Collegamenti

La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
  • Jaltest Link V8.1
  • Jaltest Link V9
Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
16-pins OBD2
Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
OBD a 6 pin
La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
da 28 a 30 cm

Funzioni diagnostiche

Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
Indica se è possibile vedere quando è necessaria la prossima manutenzione. Utile per pianificare correttamente l'intervento.Consultazione dati manutenzione
Indica se è possibile eseguire procedure aggiuntive che Jaltest offre per ciascuna centralina, come test o procedure di apprendimento.Procedure aggiuntive

Utilizzo

Il kit di cavi Jaltest che comprende anche questo cavo. Se possiede già tale kit, potrebbe avere già questo cavo.Parte del kit di cavi
Kit di cavi OHW base, kit di cavi per motori stazionari
Numero di riferimento
JDC538A
Centraline
EDC Yanmar Bosch, EMS Yanmar Denso, EMS Yanmar Denso e DCU
Necessario per l'uso
Jaltest Link V8.1 o V9

Altre specifiche

Toepassing
Yanmar-industriemotoren met 6-pins diagnoseaansluiting
Segment
Verbrandingsmotor
Onderdeel van kabelset
OHW-kabelset basis (70002030) en kabelset stationaire motoren (70002006)
