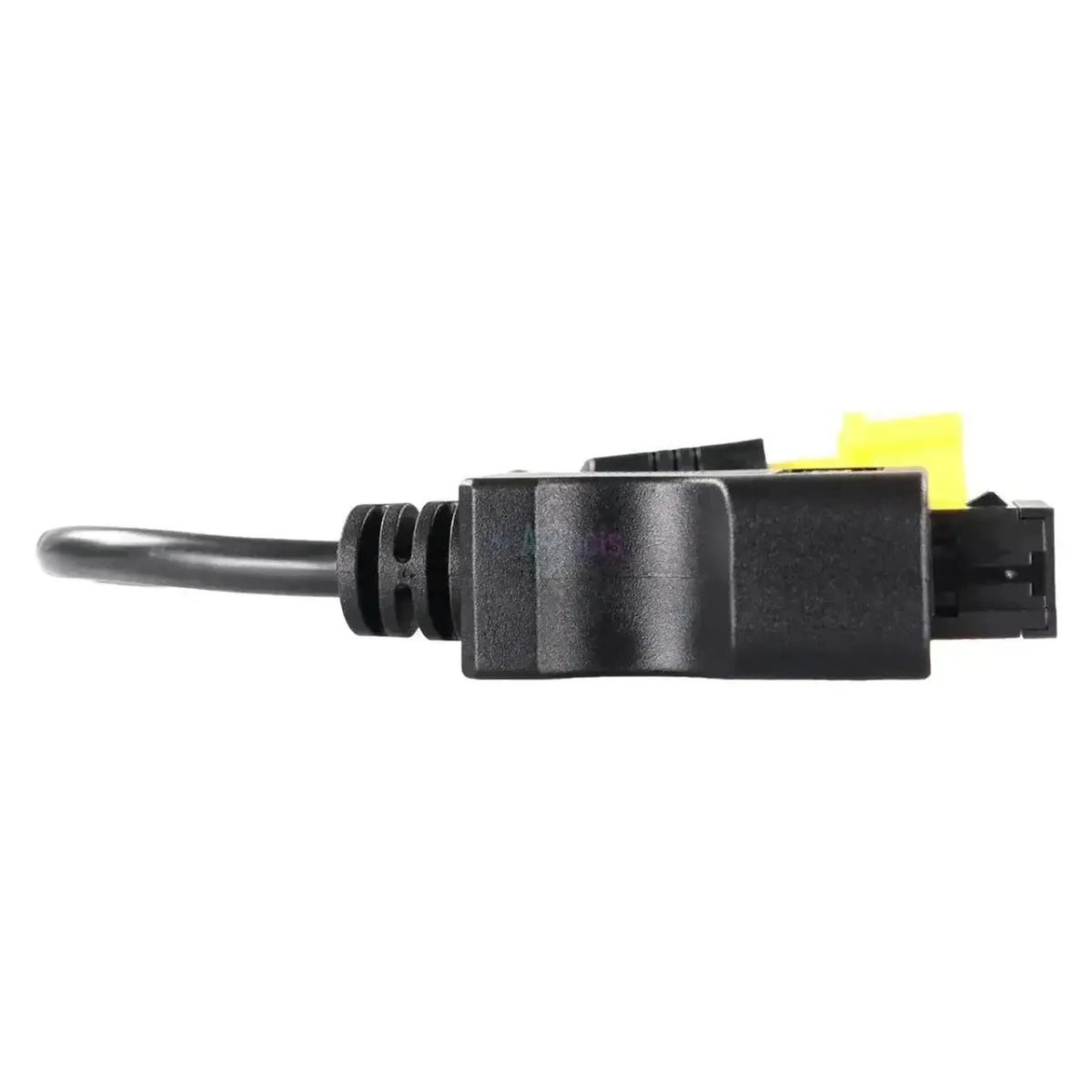

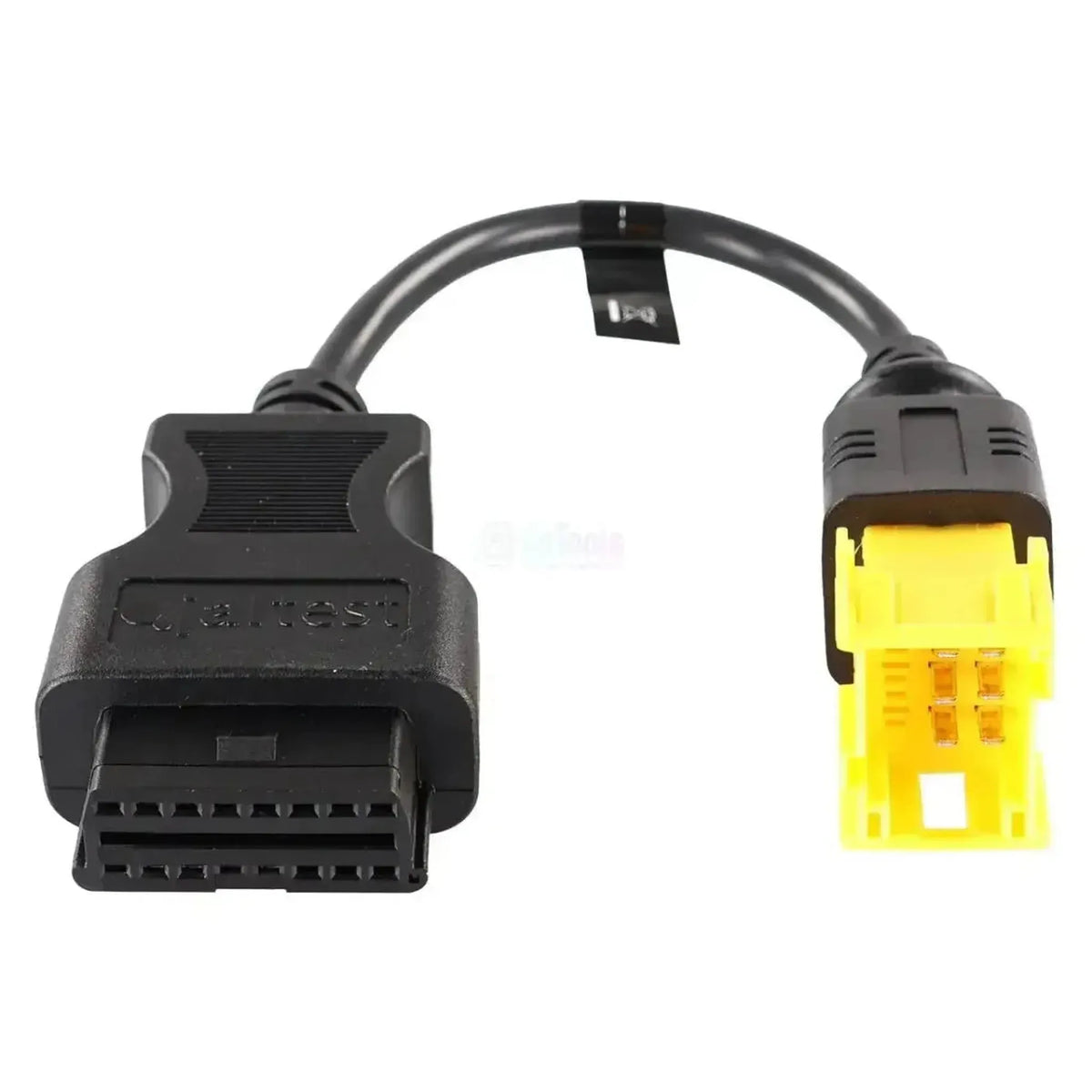

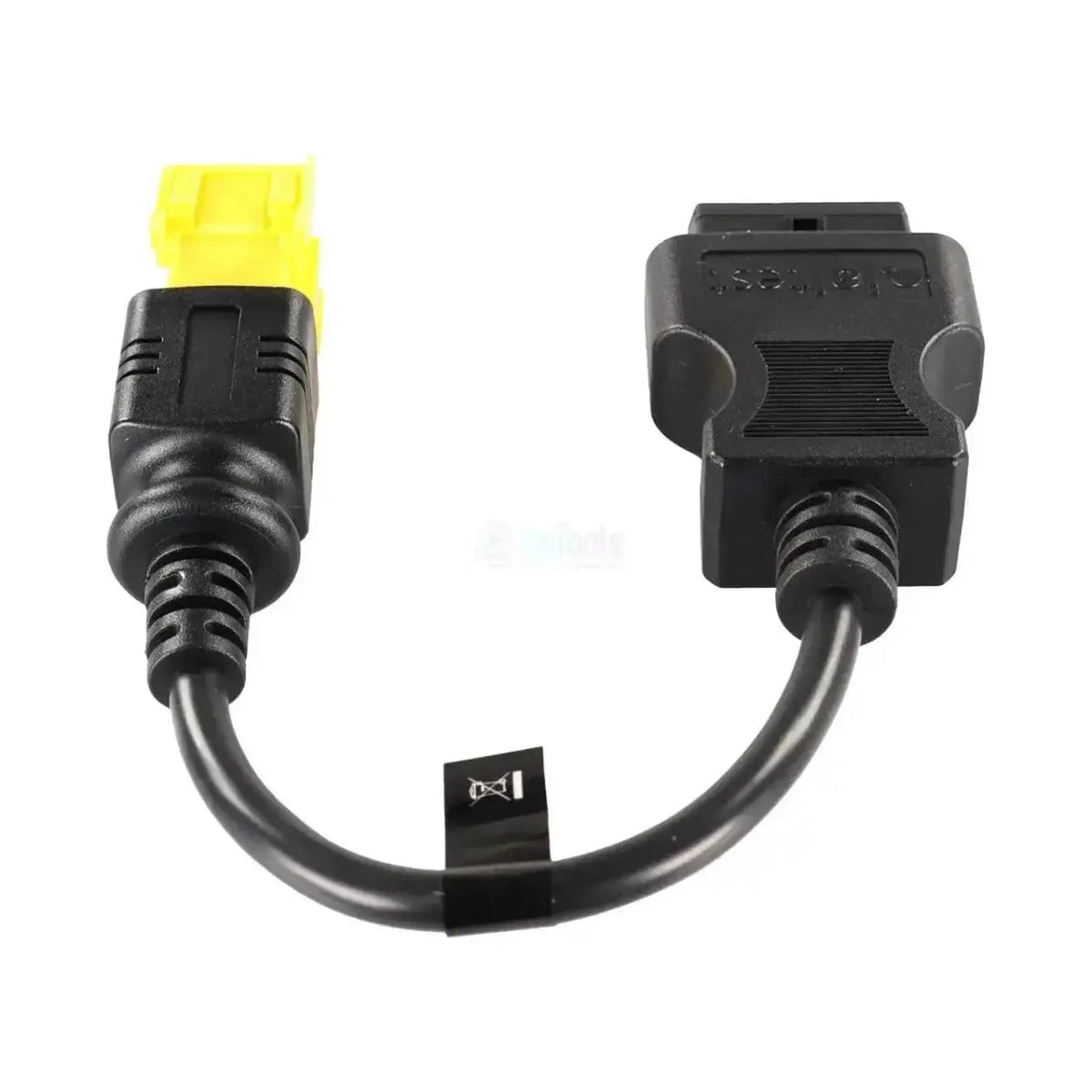

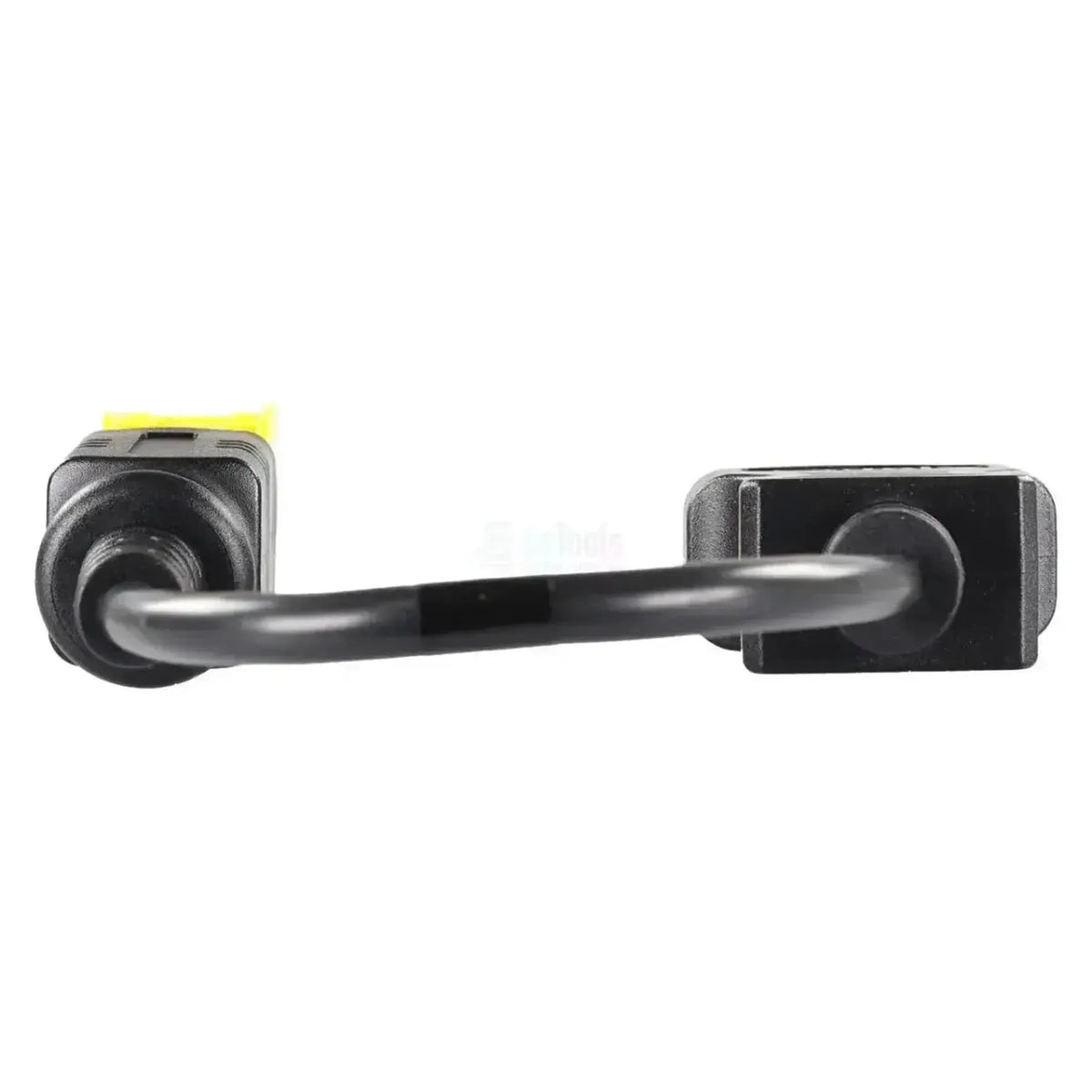

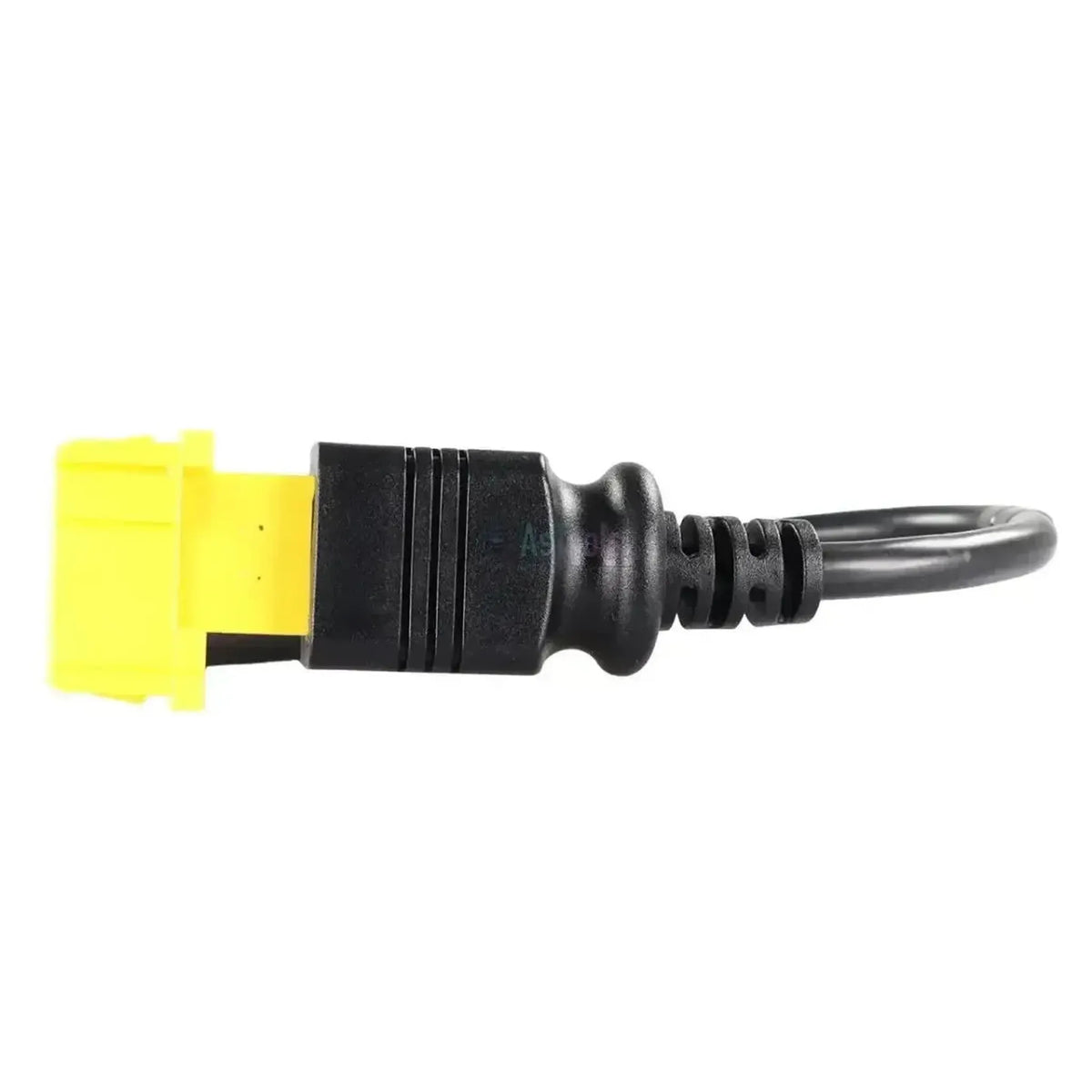

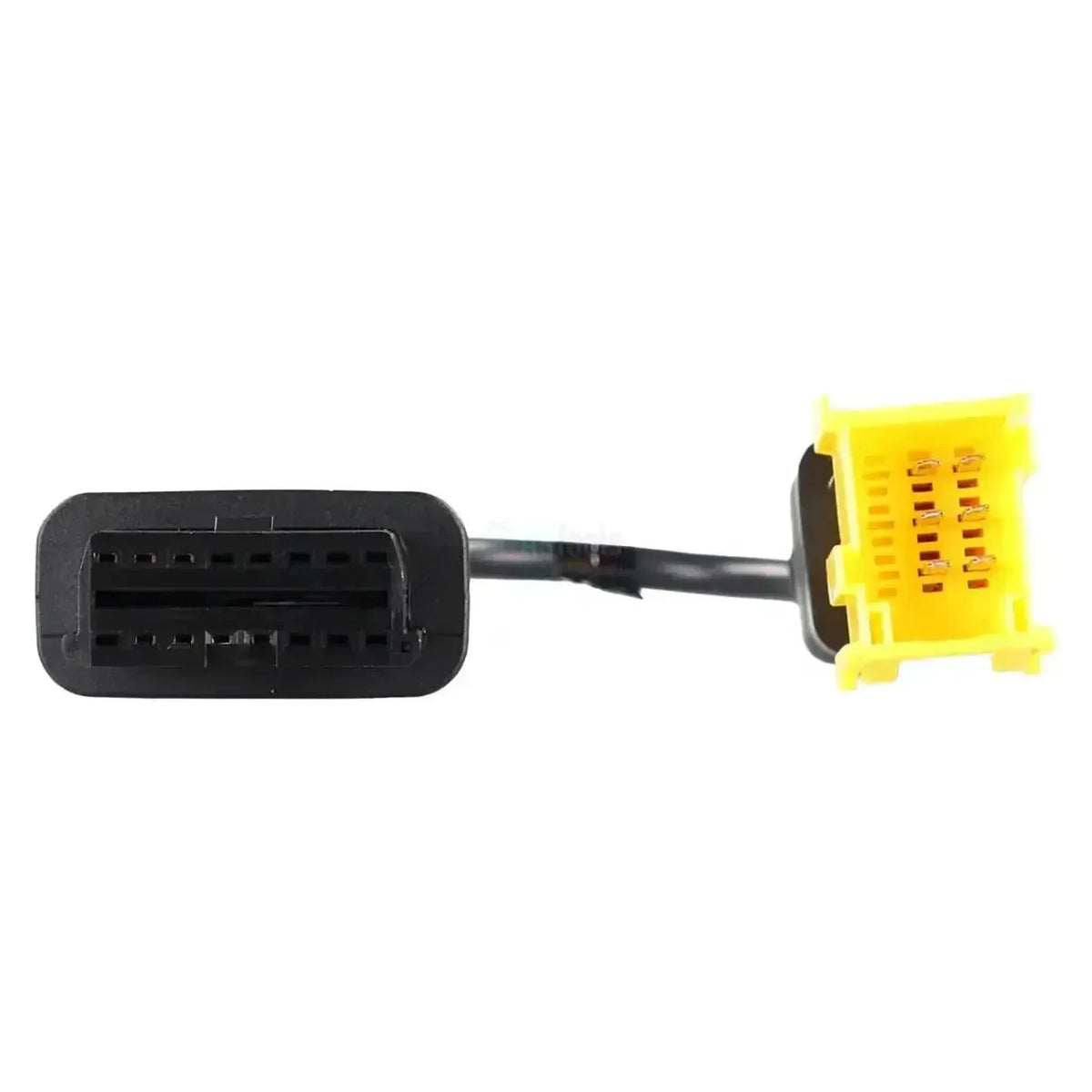

La Jaltest JDC309A collega il connettore diagnostico MCP del cambio automatico per autobus ZF EcoLife alla presa OBD2 a 16 pin per il cavo diagnostico della Jaltest Link. Sul lato del cambio è presente un connettore rettangolare giallo in un alloggiamento nero stampato, con lame piatte invece di pin tondi e con grani di bloccaggio su entrambi i lati. Il cavo misura 28 a 30 cm.
Dietro il connettore si trova il controllo della trasmissione, che Jaltest supporta come EcoLife. La versione MCP è quella con il connettore a 9 poli; la versione con mini-USB corrisponde a JDC308A. L'attenzione è rivolta alla lettura e al monitoraggio, con codici di errore, valori di misura, dati della centralina e visualizzazione dei dati in tempo reale. Il cavo funziona con la Jaltest Link V8.1 e V9 e rientra in Jaltest CV.
PUNTI DI FORZA
PUNTI DI ATTENZIONE
Applicazioni e funzionalità
Tramite questo collegamento, con il software Jaltest si accede al controllo della trasmissione della EcoLife. Jaltest raggruppa i cambi ZF in un unico gruppo di copertura; all'interno di tale gruppo ogni generazione ha un connettore proprio.
Centraline accessibili
- EcoLife: Cambio automatico per autobus di ZF.
Cosa si può fare
- Codici di errore: Lettura e cancellazione dopo la riparazione.
- Valori di misura: Valori dei sensori del cambio.
- Dati ECU: Dati della centralina.
- Visualizzazione in tempo reale: In valori numerici e grafico.
Come si utilizza
- Verifica del connettore: cerchi il connettore MCP giallo sul cambio.
- Collegamento: inserisca la JDC309A nella presa.
- Collegamento alla Link: colleghi il lato OBD2 alla Jaltest Link.
- Accensione: accenda il quadro, senza avviare il motore.
- Lettura: selezioni il cambio ZF EcoLife.
Veicoli e applicazioni compatibili
Determinante è il connettore sul cambio, non il marchio dell'autobus. Il cavo è destinato al cambio automatico ZF EcoLife nella versione MCP, riconoscibile dal connettore rettangolare giallo. L'EcoLife è stata introdotta nel 2008 come successore dell'Ecomat e dal 2019 viene fornita come EcoLife 2.
ZF EcoLife:
- Versione MCP: presa diagnostica gialla a 9 poli sul cambio.
- Versione mini-USB: non rientra in questo cavo; per essa è previsto il JDC308A.
Marchio dell'autobus:
- Non determinante: il cavo segue la centralina ZF.
- Anche oltre alla diagnostica del veicolo: l'EcoLife dispone di un proprio connettore diagnostico sul cambio.
Contenuto della confezione
- 1x Jaltest (JDC309A) | ZF Ecolife (MCP) cavo adattatore da 9 pin OBD a 16 pin OBD2 | Autobus
Specifiche tecniche
Generale
- Il produttore del cavo. I cavi Jaltest funzionano con gli apparecchi diagnostici Jaltest.Marca
- Jaltest (Cojali)
- Il tipo di cavo. Un cavo diagnostico si collega alla presa diagnostica, un cavo di misura rileva i valori di un singolo componente.Tipo di cavo
- Cavo adattatore
- Il pacchetto software Jaltest a cui appartiene il cavo. Per utilizzare il cavo è necessaria una licenza per tale modulo.Modulo software Jaltest
- CV veicoli commerciali
Collegamenti
- La versione dell'interfaccia diagnostica Jaltest Link su cui si adatta il cavo. Non tutti i cavi funzionano su ogni versione.Jaltest Link compatibile
- Jaltest Link V8.1
- Jaltest Link V9
- Il connettore lato apparecchio diagnostico. Deve adattarsi alla Sua interfaccia o al Suo cavo diagnostico.Connettore lato interfaccia
- 16-pins OBD2
- Il connettore lato veicolo, motore o macchina. Deve adattarsi alla presa diagnostica o al componente.Connettore lato veicolo
- OBD a 9 pin
- La lunghezza del cavo. Un cavo più lungo offre più spazio di lavoro.Lunghezza del cavo
- da 28 a 30 cm
Funzioni diagnostiche
- Indica se i codici errore possono essere non solo letti ma anche cancellati. Con alcuni sistemi è possibile solo la lettura.Cancellazione codici errore
- Sì
- Indica se è possibile vedere i valori attuali dei sensori con il veicolo in funzione. Utile per individuare un guasto.Valori misurati in tempo reale
- Sì
Utilizzo
- Numero di riferimento
- JDC309A
- Centraline
- EcoLife (cambio automatico)
- Necessario per l'uso
- Jaltest Link V8.1 o V9 e software di diagnosi Jaltest
Altre specifiche
- Applicazione
- Cambio automatico ZF EcoLife, versione MCP
