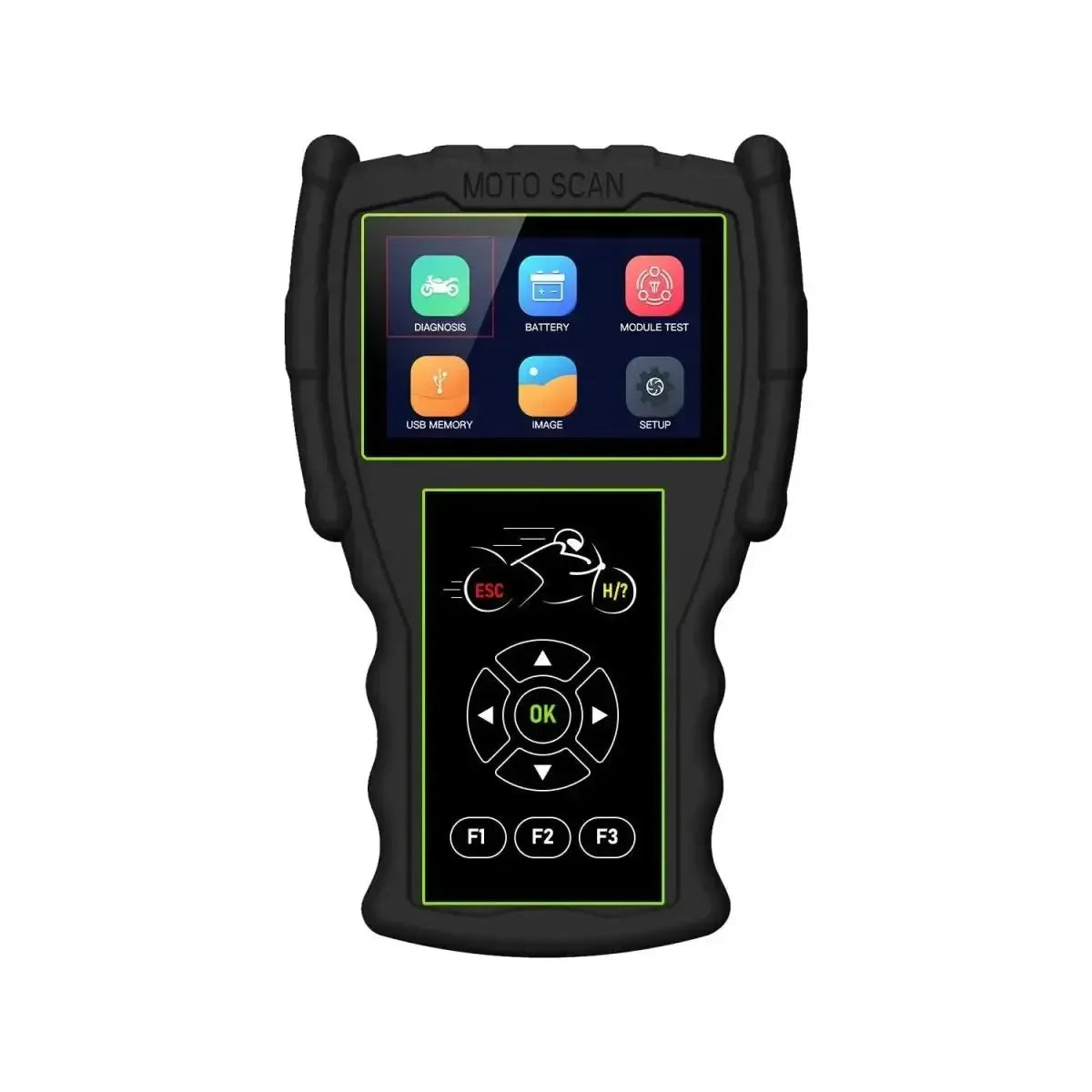

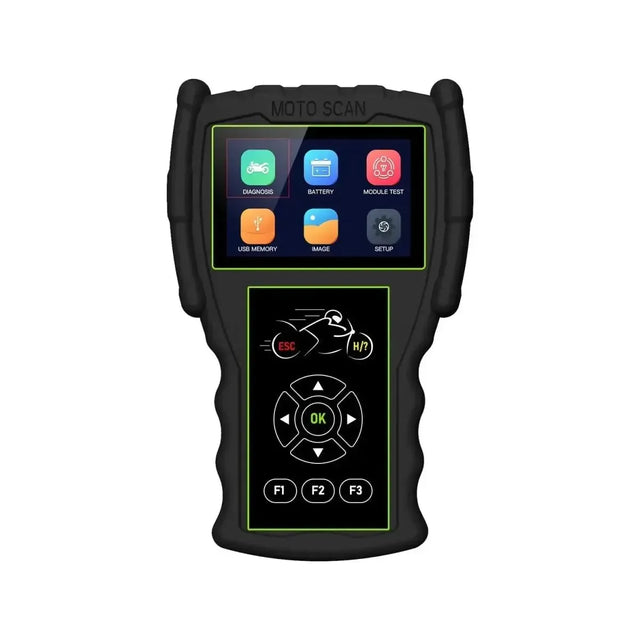

JDiag M100 Pro Full Moto Strumento di diagnosi

Funzioni di diagnosi:

Il JDiag M100 Pro offre ampie capacità di diagnosi multi-sistema per i componenti elettronici delle motociclette moderne. Inoltre, lo strumento supporta anche la completa diagnosi OBD2/EOBD, rendendolo versatile.

• Lettura e cancellazione codici di errore: Legge e cancella i codici di errore diagnostici (DTC) dell'unità di controllo motore (ECU) e di altri sistemi supportati. Include descrizioni chiare degli errori e la cronologia dei codici.
• Flusso dati in tempo reale: Mostra dati in tempo reale da sensori e parametri come giri motore, temperatura del liquido di raffreddamento, posizione della valvola a farfalla e valore lambda. I valori possono essere visualizzati sia numericamente sia in forma grafica (onda) per una rapida interpretazione.
• Informazioni ECU: Fornisce accesso a specifici dati identificativi dell'unità di controllo, come versione software, numeri di parte e ulteriori dati tecnici.
• Dati freeze frame: Registra un istantanea dei dati del motore esattamente nel momento in cui viene memorizzato un codice di errore correlato alle emissioni.
• Funzionalità completa OBD2/EOBD: Supporta tutte le modalità standard OBD2, rendendo lo Strumento di diagnosi utilizzabile anche per la diagnosi di base su auto con motori a benzina o diesel.

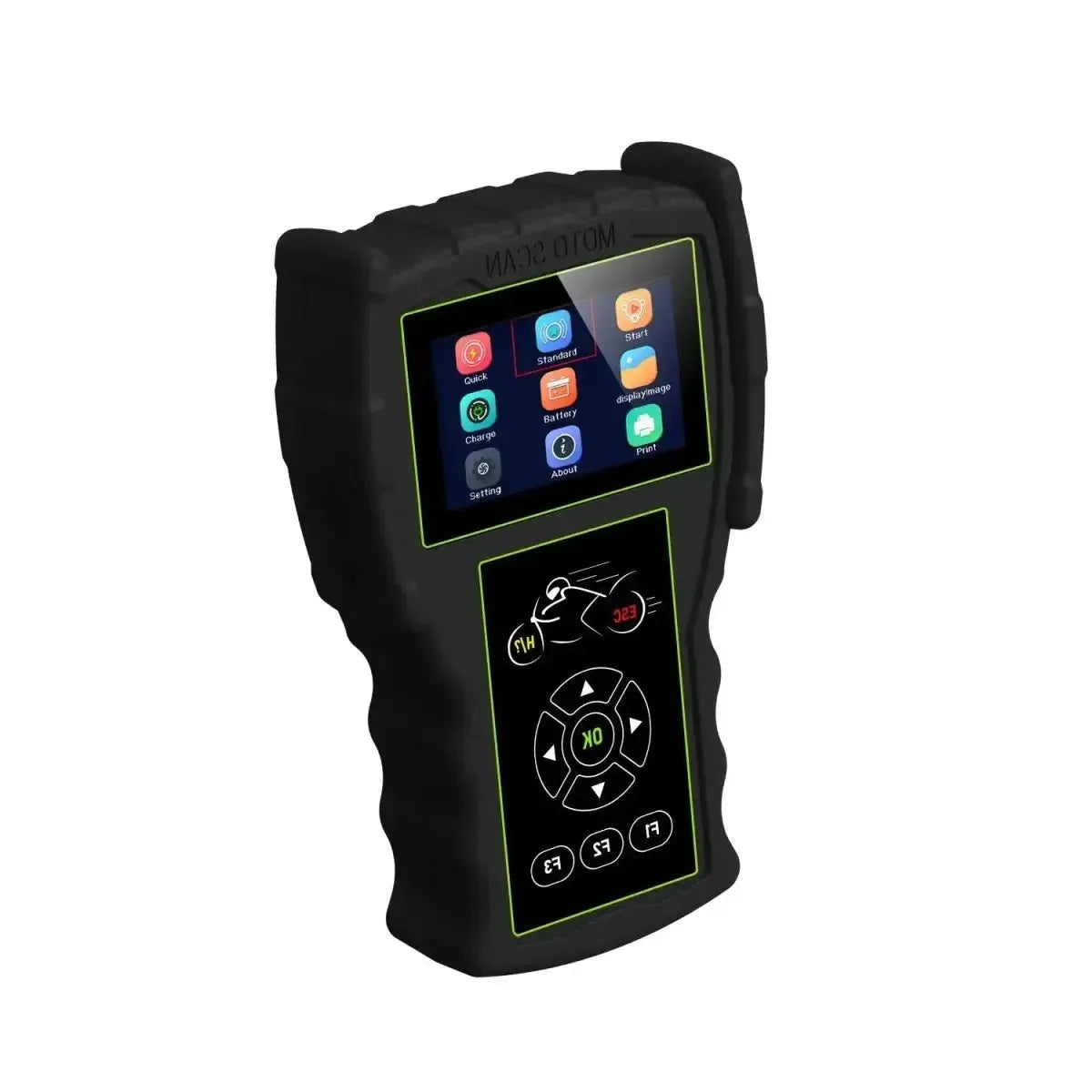

Funzioni di test della batteria:

Una delle caratteristiche più distintive del JDiag M100 Pro è la funzione professionale integrata di test della batteria. Con essa è possibile analizzare completamente sia la condizione della batteria sia il funzionamento del sistema di avviamento e di carica direttamente dallo strumento, senza accessori aggiuntivi.

• Test rapido & test standard: Esegue un controllo rapido o approfondito sulla batteria. La determinazione dello State of Health (SOH) e dello State of Charge (SOC) fornisce un'immediata panoramica dello stato generale della batteria.
• Test di avviamento (cranking test): Analizza le prestazioni della batteria e motorino di avviamento durante l'avviamento. Mostra la tensione minima di avviamento e il tempo necessario, utile in caso di problemi di avviamento o capacità ridotta della batteria.
• Test di carica (charging test): Controlla il funzionamento del sistema di carica, inclusi dinamo e regolatore di tensione. Il test mostra la tensione di carica sia a regime minimo che a regime aumentato, a vuoto e sotto carico.
• Analisi forma d'onda: Presenta una visualizzazione grafica in tempo reale della tensione della batteria, facilitando il riconoscimento di fluttuazioni di tensione e instabilità nel sistema di carica.

Funzioni di manutenzione, assistenza e test:

Il JDiag M100 Pro offre una serie di funzioni indispensabili per la manutenzione periodica, analisi guasti e il test mirato dei componenti critici delle motociclette.

• Regolazione CO al minimo: Offre la possibilità di regolare il valore CO al minimo, se questa funzione è supportata dal marchio del motore.
• Reset intervallo di servizio: Reimposta il promemoria manutenzione sul cruscotto dopo aver effettuato un intervento di assistenza (dipende dalla marca).
• Test attuatori: Consente il controllo diretto di componenti specifici per verificarne il funzionamento, inclusi:
• Diagnosi sistema ABS: Legge e cancella i codici di errore del sistema antibloccaggio (ABS) sulle motociclette che lo supportano.

Funzioni extra:

Il JDiag M100 Pro dispone di diverse funzioni aggiuntive che aumentano la facilità d'uso e l'applicabilità pratica in officina:

• Report stampabili: Sia i rapporti di diagnosi che i risultati dei test della batteria possono essere salvati e stampati tramite computer, ideali per la comunicazione con il cliente o la documentazione in officina.

• Archiviazione dati: I dati dei test possono essere salvati su una scheda SD, così da poter consultare o trasferire facilmente diagnosi precedenti e test della batteria.

Marchi di veicoli supportati:

• Europese merken: Adiva, Aprilia, Benelli, BMW, KTM, Piaggio, Triumph, Vespa

• Aziatische merken: Aeon, Bajaj, Brixton, CF Moto, Fit, Hartford, Hero, Honda, Hyosung, Indian, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha, Yiben

• Amerikaanse merken: Artic Cat, Bombardier

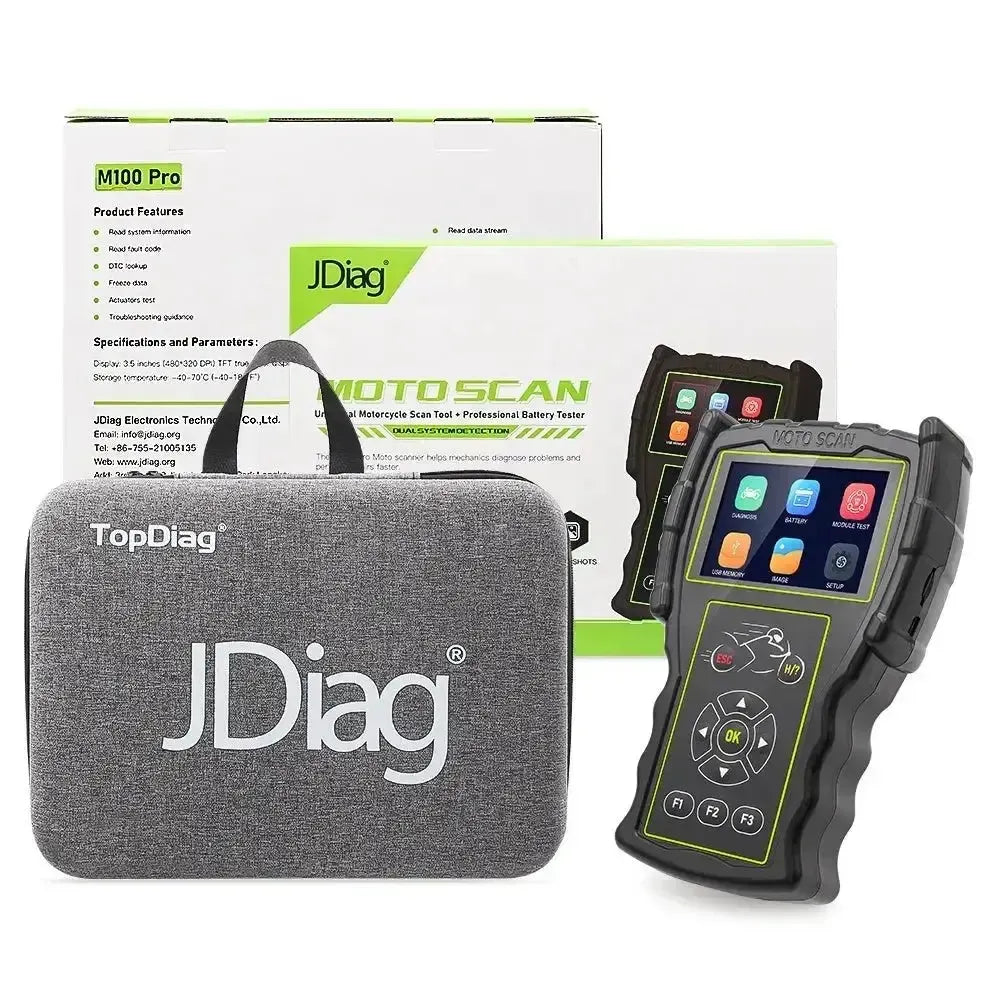

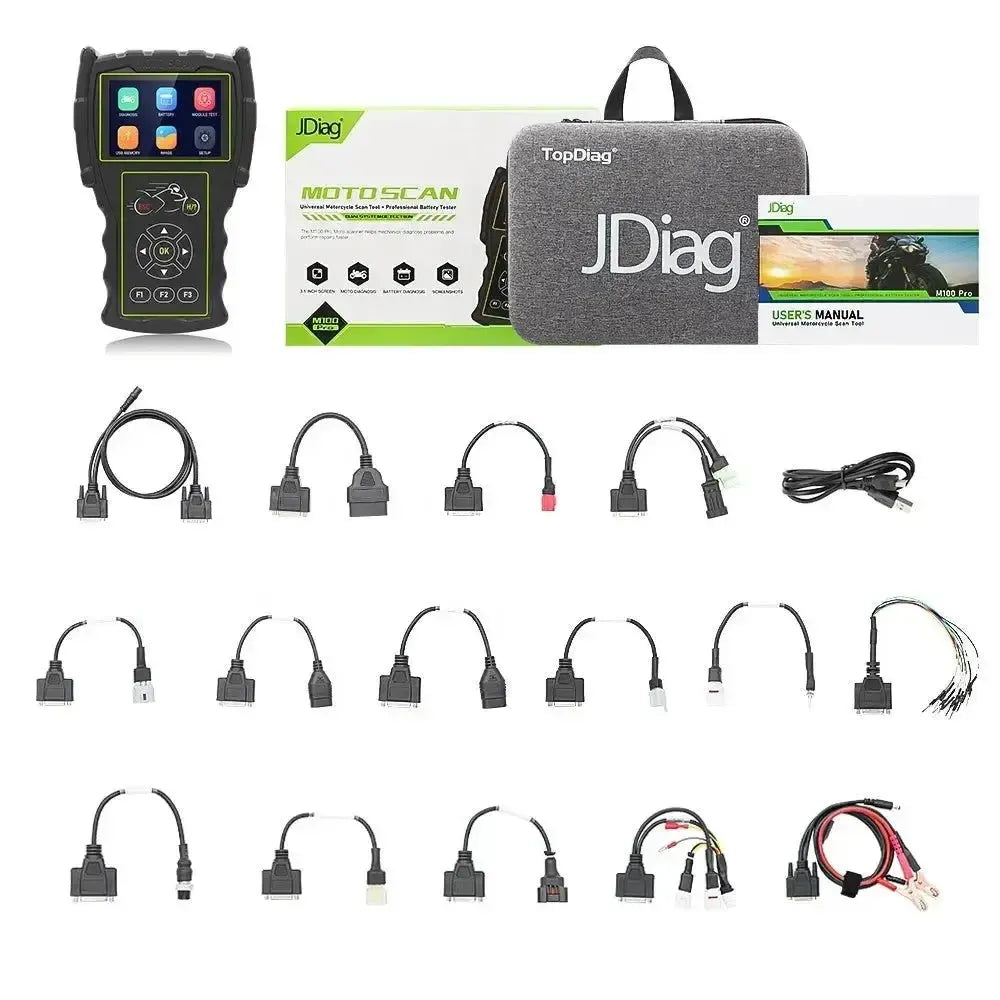

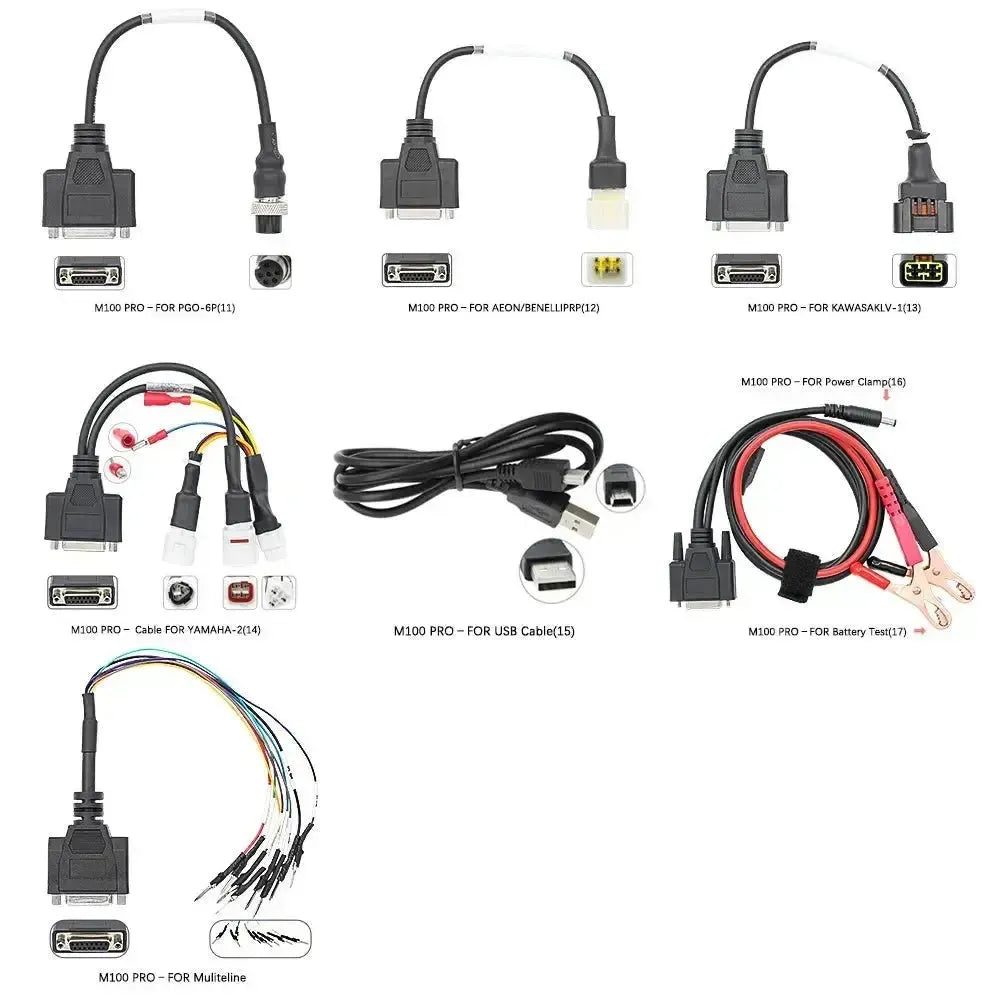

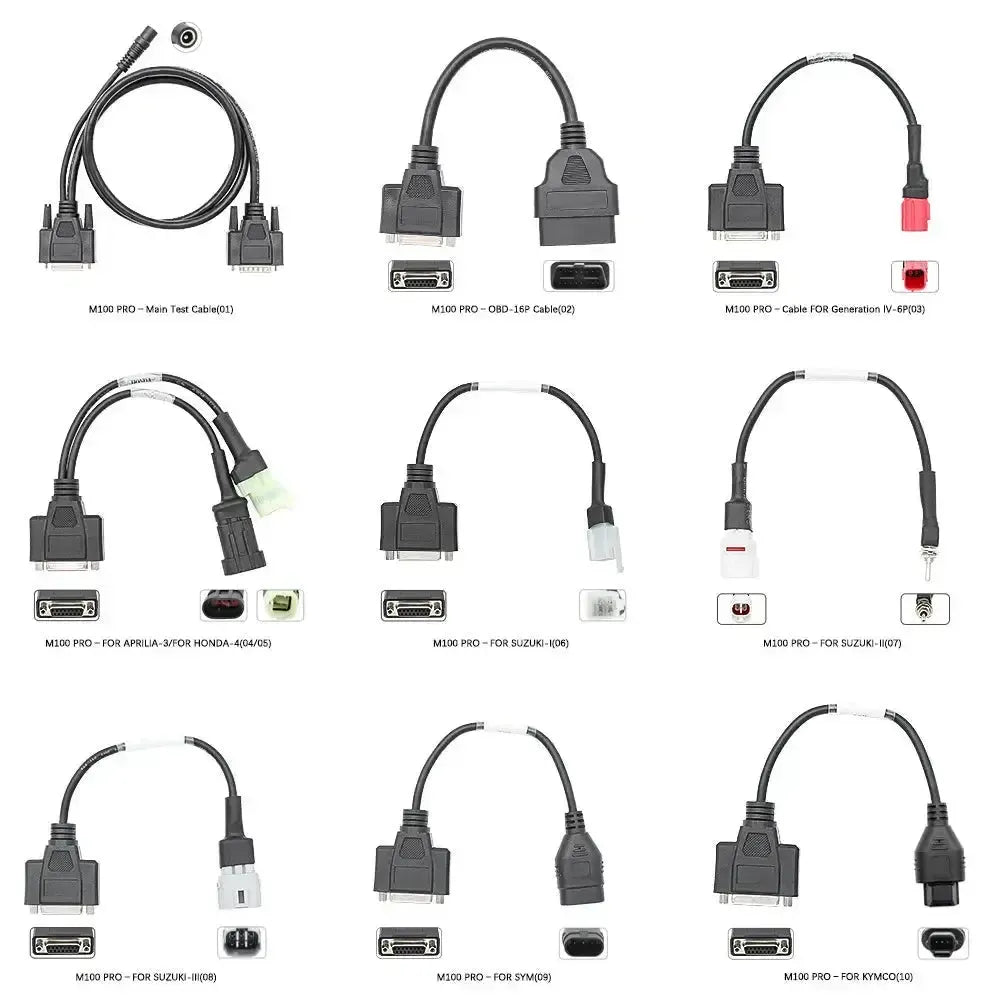

Contenuto della confezione:

• JDiag M100 Pro Full Strumento di diagnosi
• JDiag 15 Pins DB15 - 15 Pins DB15 Verloopkabel
• JDiag 15 Pins DB15 - 16 Pins OBD2 Verloopkabel
• Cavo adattatore USB-A - Mini USB-B
• Manuale
• Borsa per il trasporto
• Cavi di alimentazione con morsetti per batteria
• JDiag Universele 8 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Suzuki 4 Pins OBD - Dealermodus Switch Verloopkabel
• JDiag Suzuki 4 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Suzuki 6 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Yamaha 3+3+4 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Aprilia/Piaggio/Vespa/Honda 3+4 Pins OBD - 15 Pins DB15 Cavo adattatore
• JDiag Piaggio 6 Pins OBD - 15 Pins DB15 Cavo adattatore
• JDiag AEON/Benneli 6 Pins OBD - 15 Pins DB15 Cavo adattatore
• JDiag Kymco 3 Pins OBD - 15 Pins DB15 Cavo adattatore
• JDiag SYM 3 Pins OBD - 15 Pins DB15 Cavo adattatore
• JDiag Kawasaki 8 Pins OBD - 15 Pins DB15 Cavo adattatore
• JDiag Euro-V 6 Pins OBD - 15 Pins DB15 Cavo adattatore
