Mercedes SD Connect C4 Multiplexer – Interfaccia cavo adattatore OB...

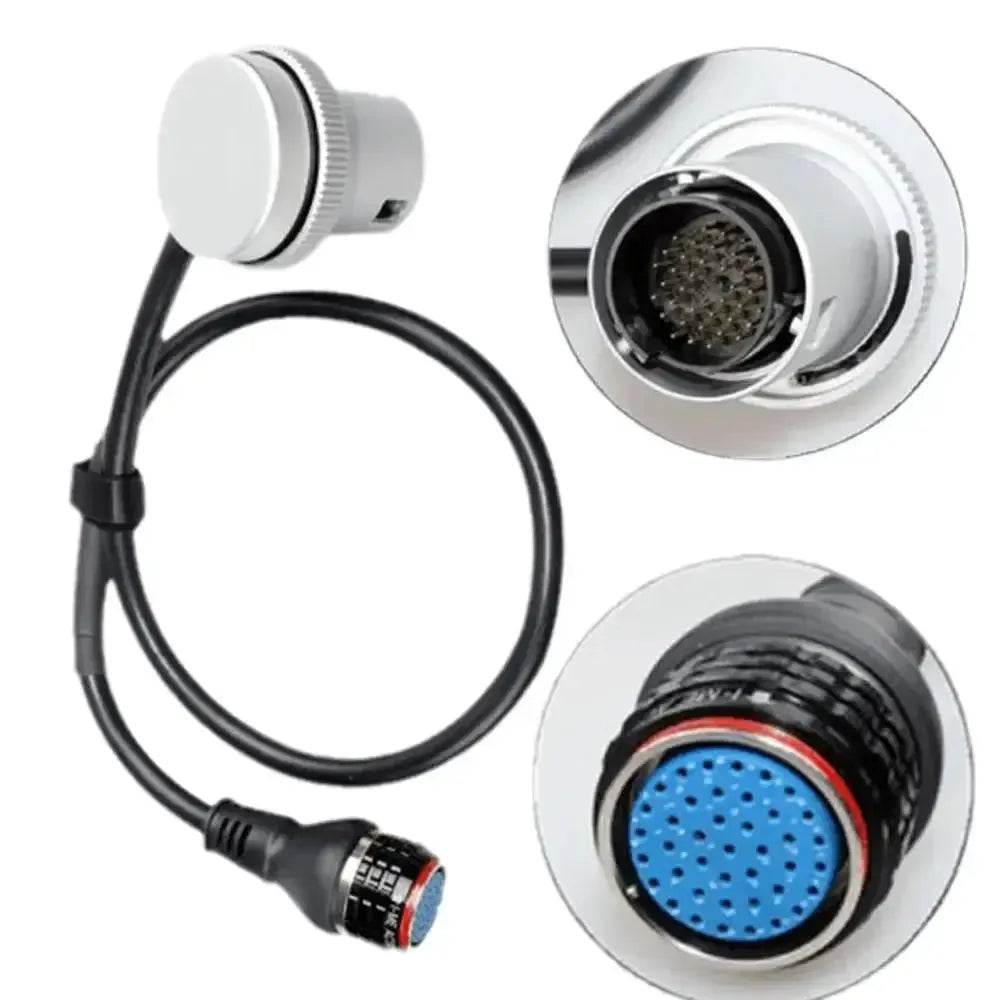

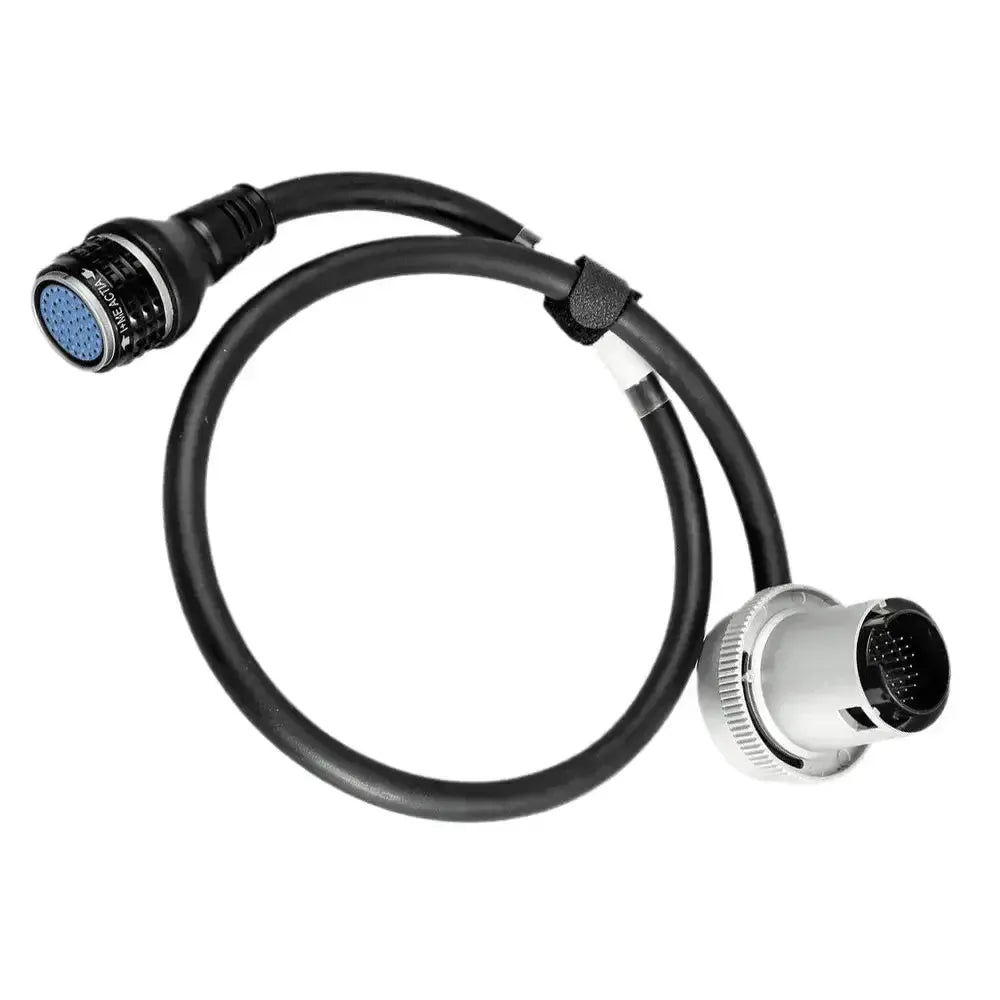

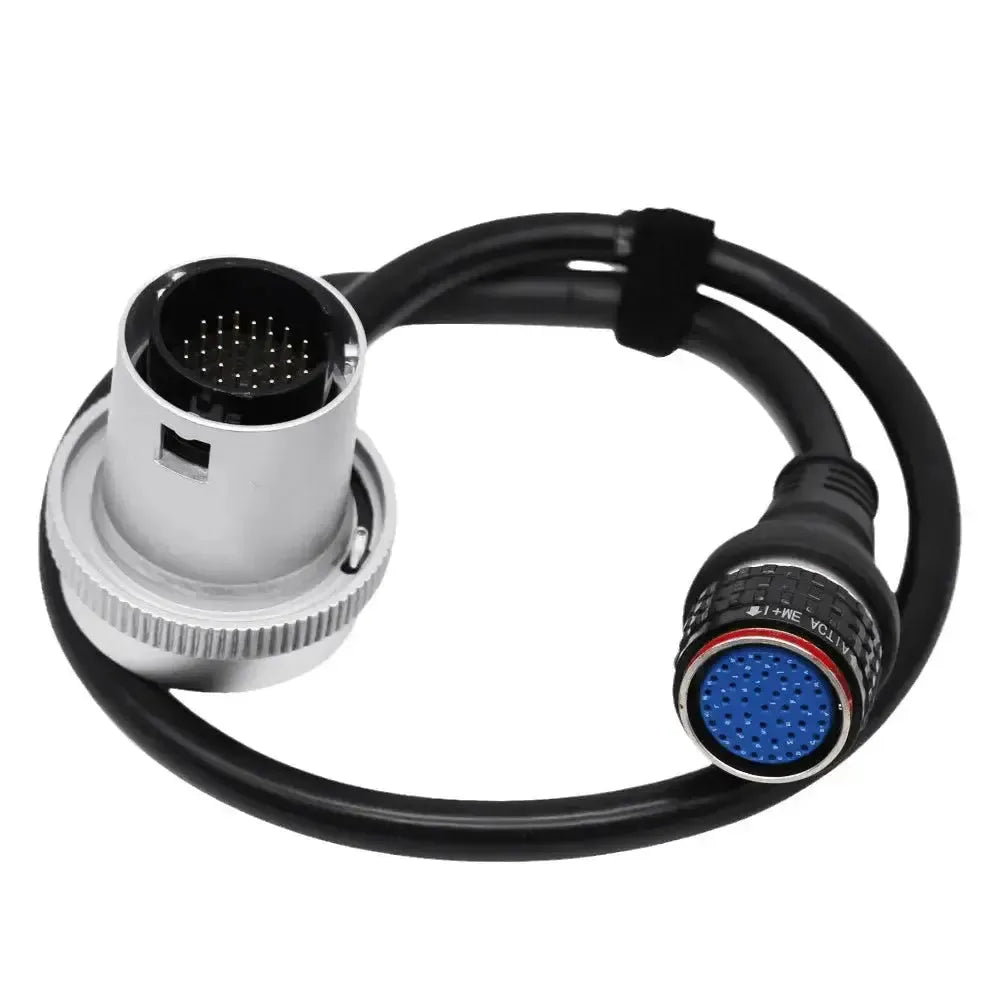

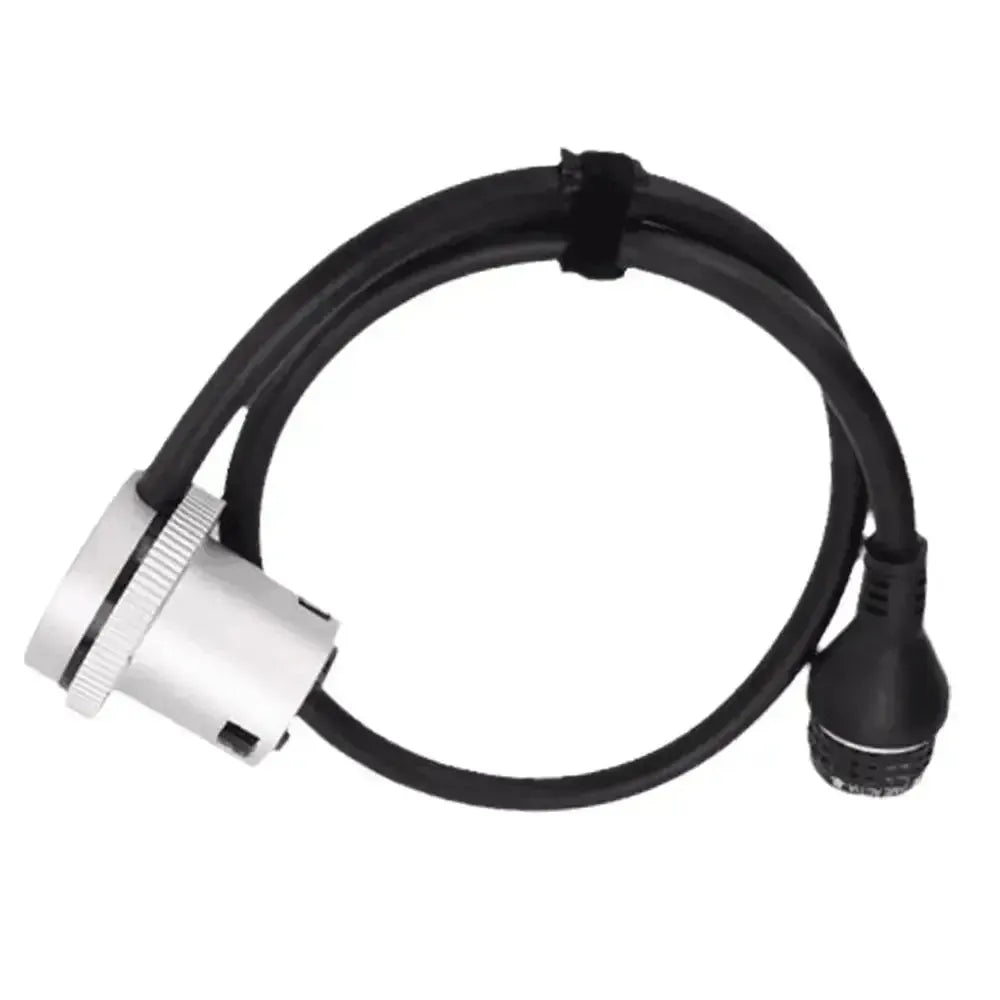

Il cavo adattatore Mercedes 38 pin OBD1 è un adattatore indispensabile per collegare il multiplexer SD Connect C4 alle vecchie auto Mercedes-Benz e ai primi furgoni. Questi veicoli utilizzano un connettore diagnostico rotondo a 38 pin invece del successivo connettore OBD2 a 16 pin. Il cavo costituisce il ponte necessario tra la porta a 38 pin nel vano motore e il cavo interfaccia a 16 pin del multiplexer C4.
Grazie alla corretta traduzione interna dei pin, tutte le linee di sistema (più linee K, alimentazione e massa) possono essere trasmesse correttamente, permettendo una diagnostica estesa da concessionaria tramite Xentry/DAS.
Applicazione e funzionalità:
Il cavo consente una comunicazione completa con veicoli dotati di porta diagnostica a 38 pin. Applicazioni tipiche:
- Lettura e cancellazione codici errore: Supporto per motore, ABS, SRS, trasmissione, moduli comfort
- Visualizzazione dati in tempo reale: Monitoraggio di valori e sensori in tempo reale
- Esecuzione di attuazioni: Controllo e test dei componenti tramite DAS
- Copertura completa del modulo: Tramite diverse linee K verso singole ECU
Il cavo viene utilizzato in combinazione con il cavo principale OBD2 standard del SD Connect C4.
Compatibilità:
Compatibilità hardware:
- Mercedes-Benz SD Connect C4 (originale o clone di alta qualità)
- Da utilizzare con il cavo interfaccia C4 standard a 16 pin
Compatibilità veicolo (1994–2002):
- C-Klasse: W202
- E-Klasse: W124 (tardi), W210
- Classe S: W140
- Classe SL: R129
- Sprinter: W901–W905 (se dotato di porta 38 pin)
- Vito: W638 (alcune versioni con porta 38 pin)
Attenzione: alcuni veicoli commerciali di questo periodo hanno una porta 14 pin. Verificare visivamente in anticipo.
Contenuto della confezione:
- 1x cavo adattatore Mercedes 38 pin OBD1 a 16 pin
Specifiche tecniche:
| Specifiche | Descrizione |
|---|---|

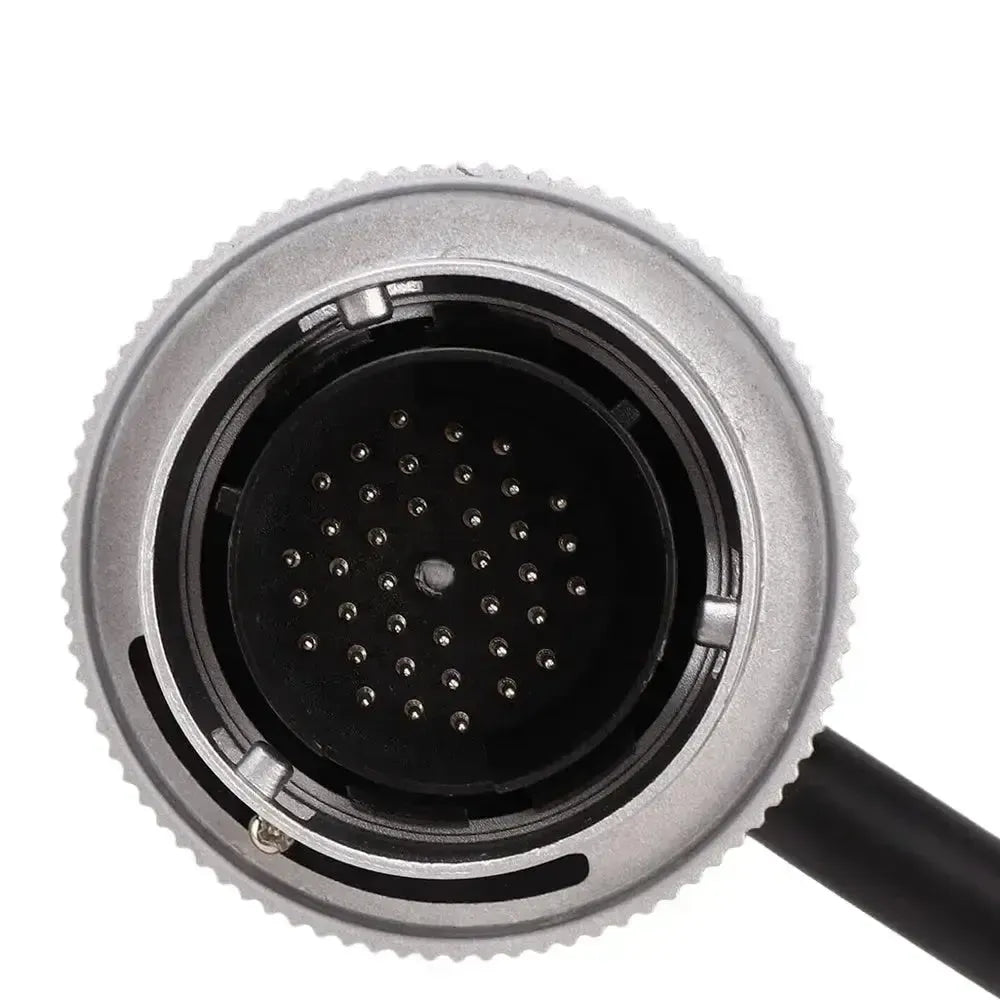

| Connettore A | Connettore maschio rotondo Mercedes 38 pin (specifico per autovetture) |
| Connettore B | Standard 16 pin OBD2 femmina (J1962) – per collegamento al cavo principale SD Connect C4 |
| Tipo di cavo | Cavo adattatore di diagnosi passivo |
| Lunghezza del cavo | Circa 40 cm (a seconda del produttore) |
| Pinout | Più linee K, pin di alimentazione e massa correttamente collegati |
