Mercedes SD Connect C4 Multiplexer – Cavi adattatori con connettori...
Il cavo adattatore con spina banana Mercedes è un adattatore specializzato che consente di leggere i veicoli classici Mercedes-Benz con il multiplexer SD Connect C4. Questi modelli non sono dotati di una moderna porta di diagnosi, ma utilizzano una scatola di diagnosi con bus di prova separati nel vano motore.

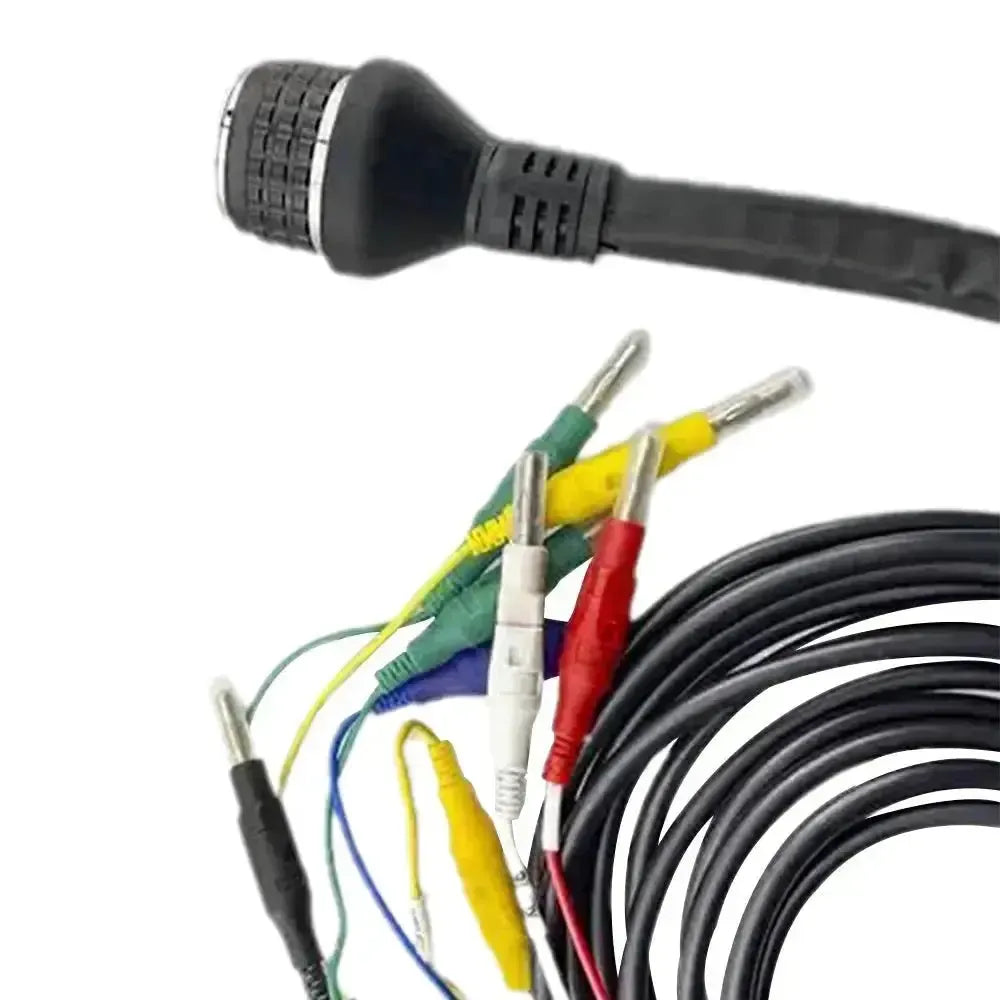

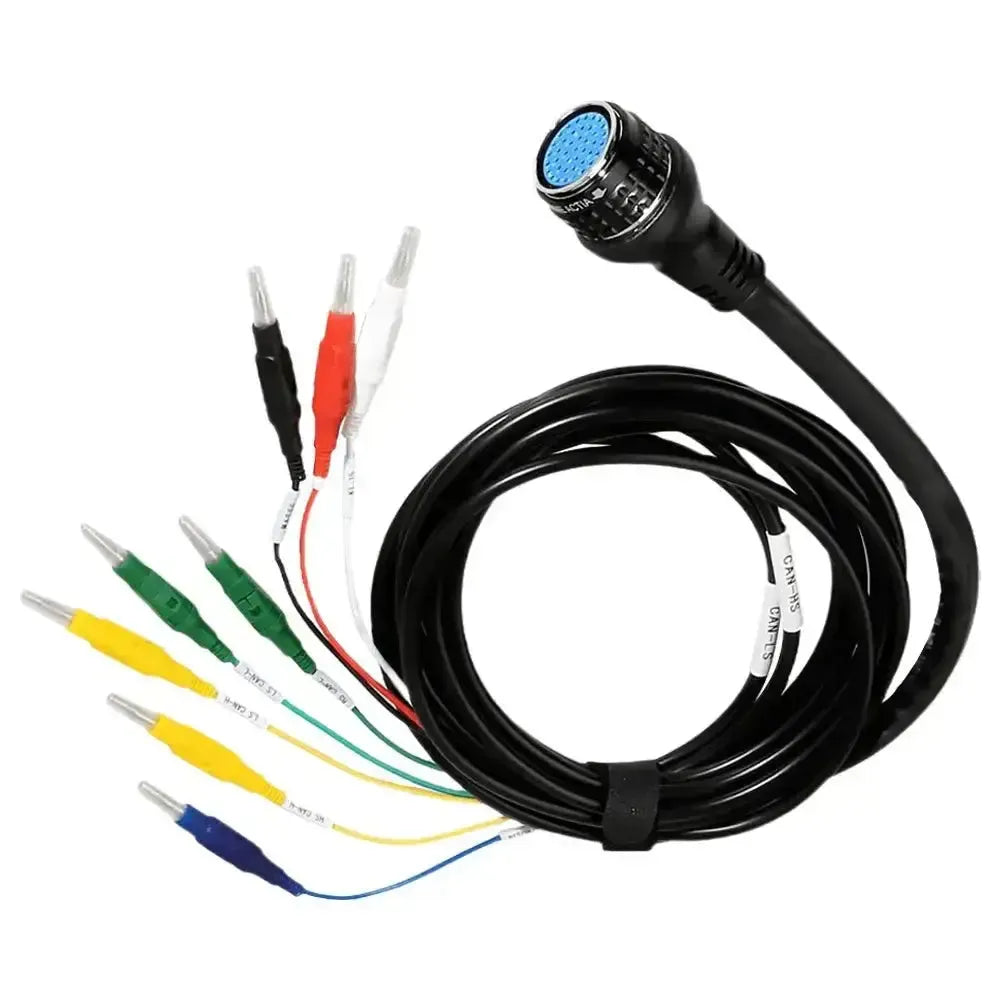

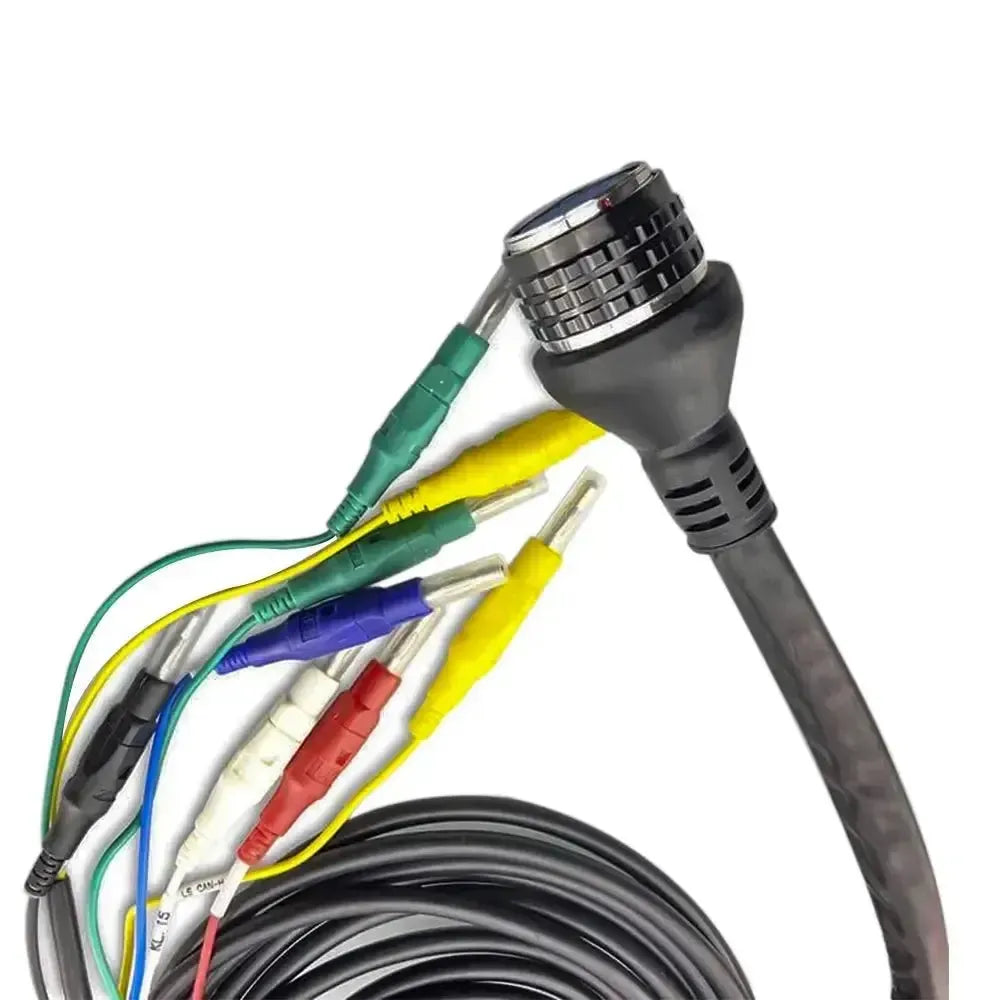

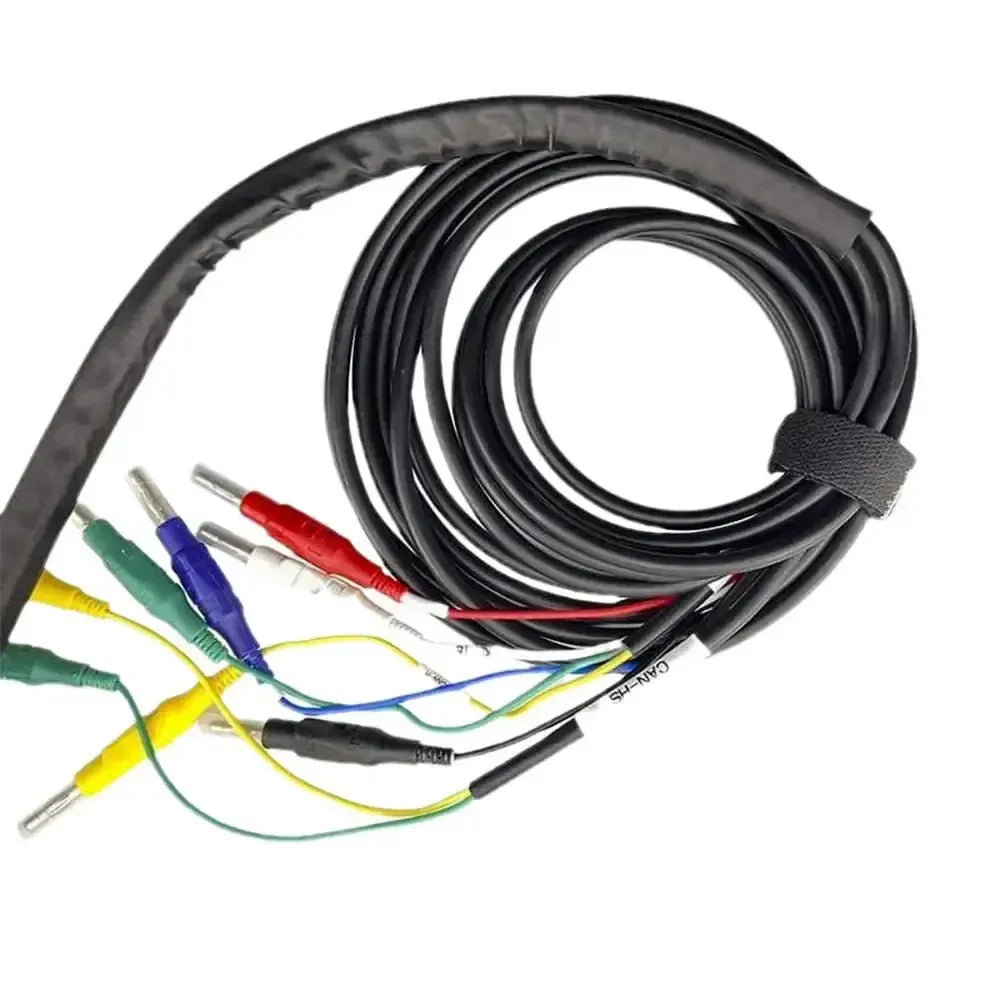

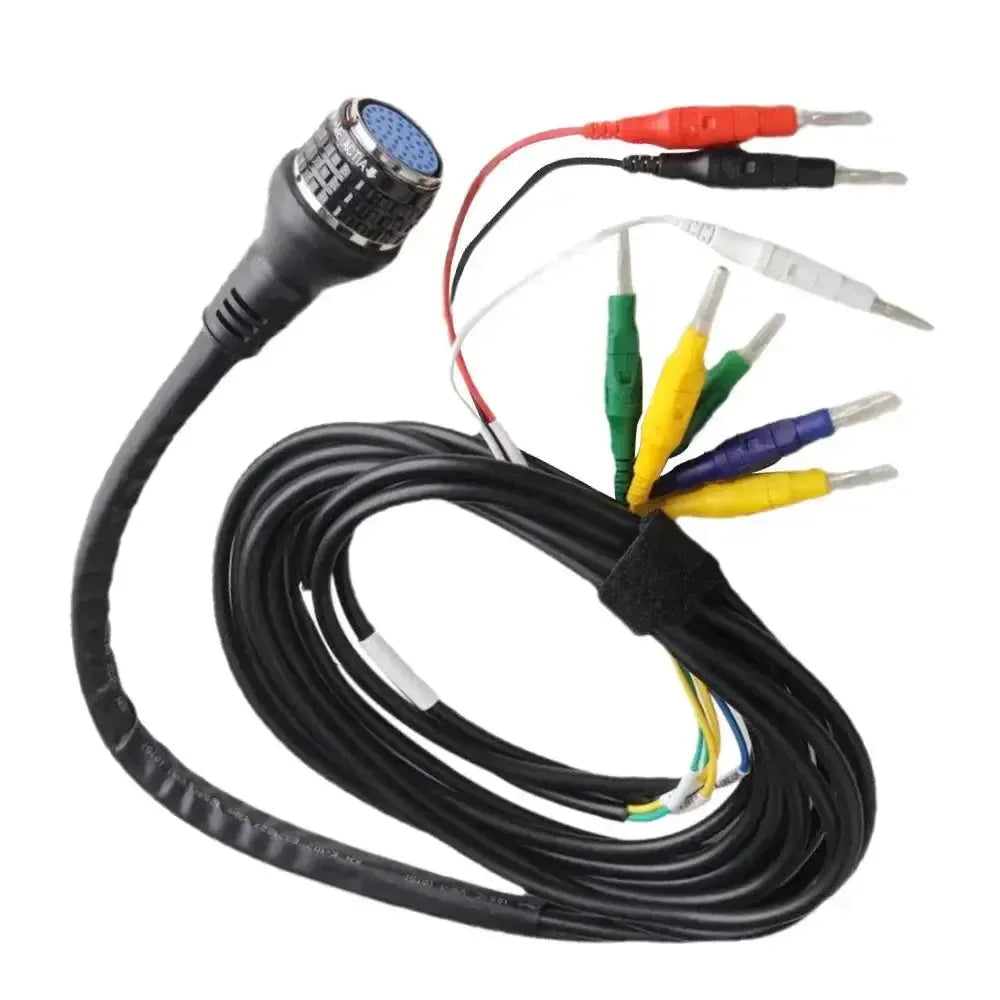

Il cavo dispone di un robusto connettore C4 da un lato e di spine banana da 4mm codificate a colori dall'altro. In questo modo l'utente può selezionare manualmente la linea di segnale corretta, permettendo la comunicazione tramite HHT-WIN o Xentry – inclusa la lettura dei codici lampeggianti e l'esecuzione di test diagnostici di base.
Applicazione e funzionalità:
Questo cavo consente la diagnosi manuale su veicoli più vecchi senza connettore OBD standardizzato. Le applicazioni includono:
- Alimentazione 12V: Spina rossa per alimentazione batteria
- Collegamento massa: Spina nera per telaio/blocco motore
- Segnale K-Line: Collegare la spina gialla o verde al bus di prova desiderato (es. gestione motore, ABS, airbag)
Uso in combinazione con HHT-WIN tramite software Xentry/DAS o strumenti standalone con funzionalità K-Line.
Compatibilità:
Compatibilità hardware:
- Mercedes-Benz SD Connect C4 multiplexer (originale o clone di alta qualità)
Compatibilità veicolo: Modelli classici con scatola di diagnosi (bus di prova) – solitamente prodotti prima del ca. 1994:
- W124 (Classe E, prime versioni)
- W126 (Classe S)
- W201 (Serie 190)
- R107 (Classe SL, modelli recenti)
Attenzione: Non adatto per veicoli con porta di diagnosi a 38 o 14 pin.
Contenuto della confezione:
- 1x Cavo adattatore a banana Mercedes per SD Connect C4
Specifiche tecniche:
| Specifiche | Descrizione |
|---|---|
| Connettore A | Connettore maschio circolare specifico Mercedes SD Connect C4 |
| Connettore B | Più spine a banana da 4mm (rosso, nero, giallo/verde) |
| Tipo di cavo | Cavo adattatore di diagnosi passivo per veicoli classici |
| Lunghezza del cavo | Circa 1 metro (dipende dal produttore) |
| Pinout | Alimentazione, massa e pin di segnale da collegare manualmente tramite bus di prova |
