AsTools  |  SKU: A0118-2

MINI-VCI J2534 | Cavo interfaccia

5,0 1 recensione
€26,95 incl.
€19,95 incl.
€16,49 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

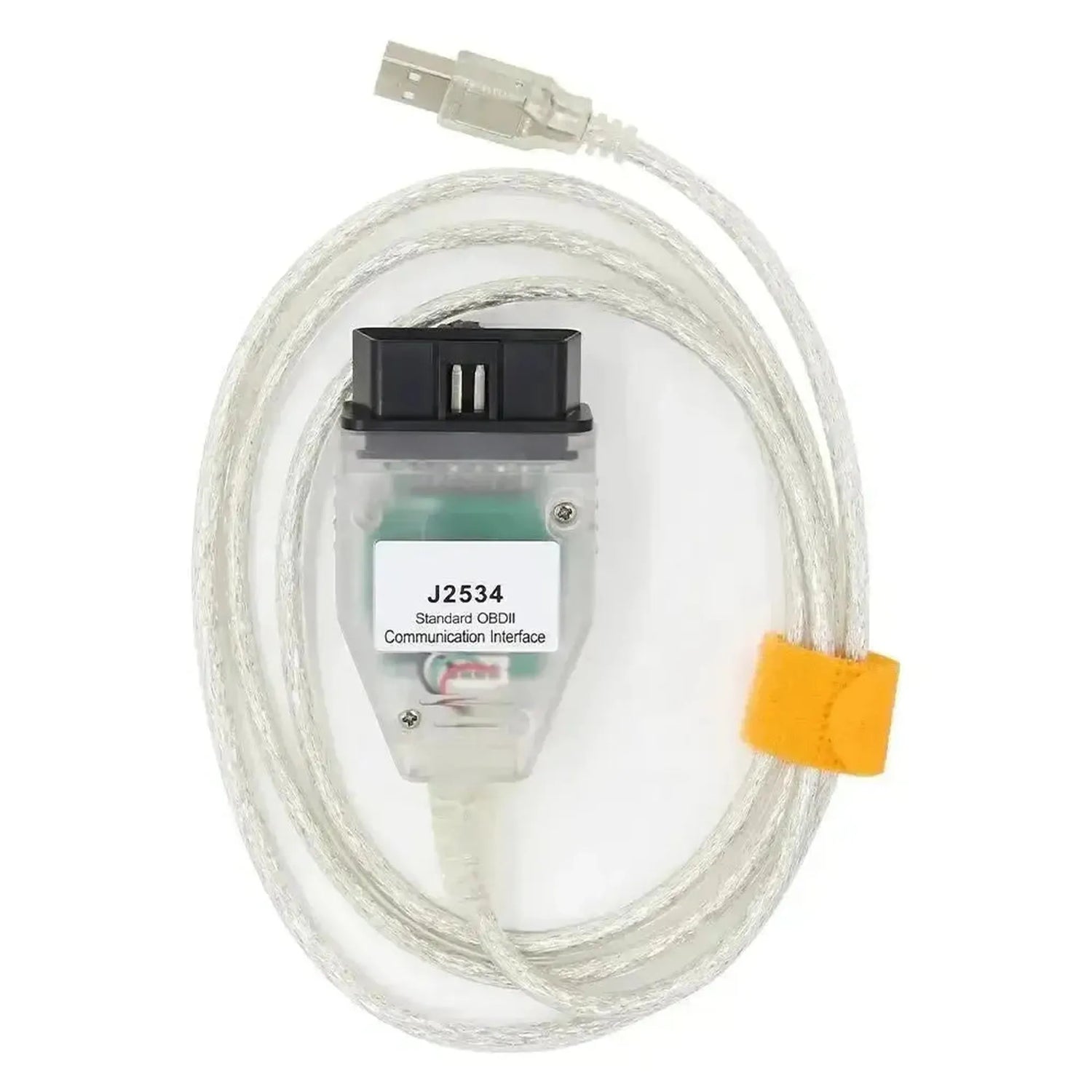

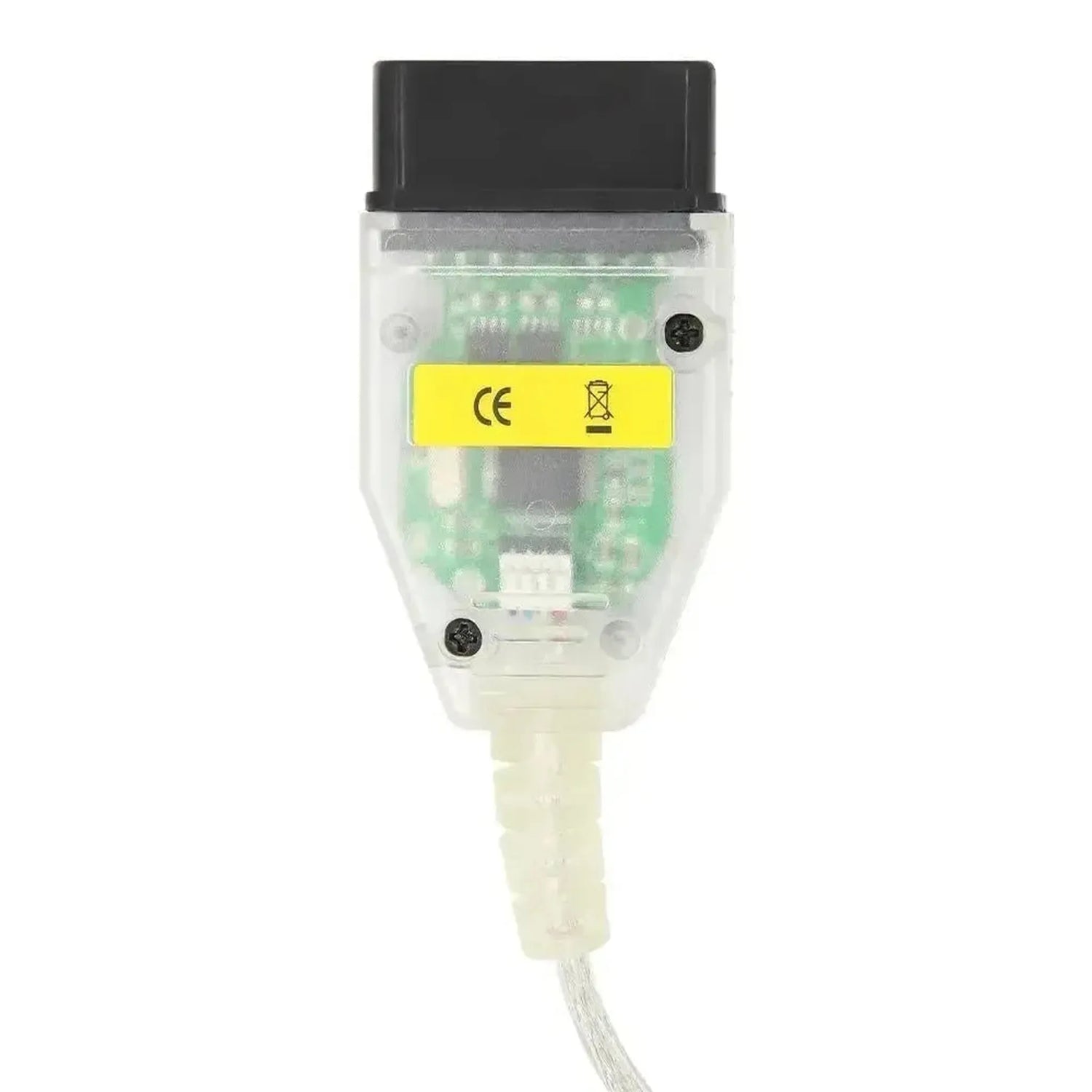

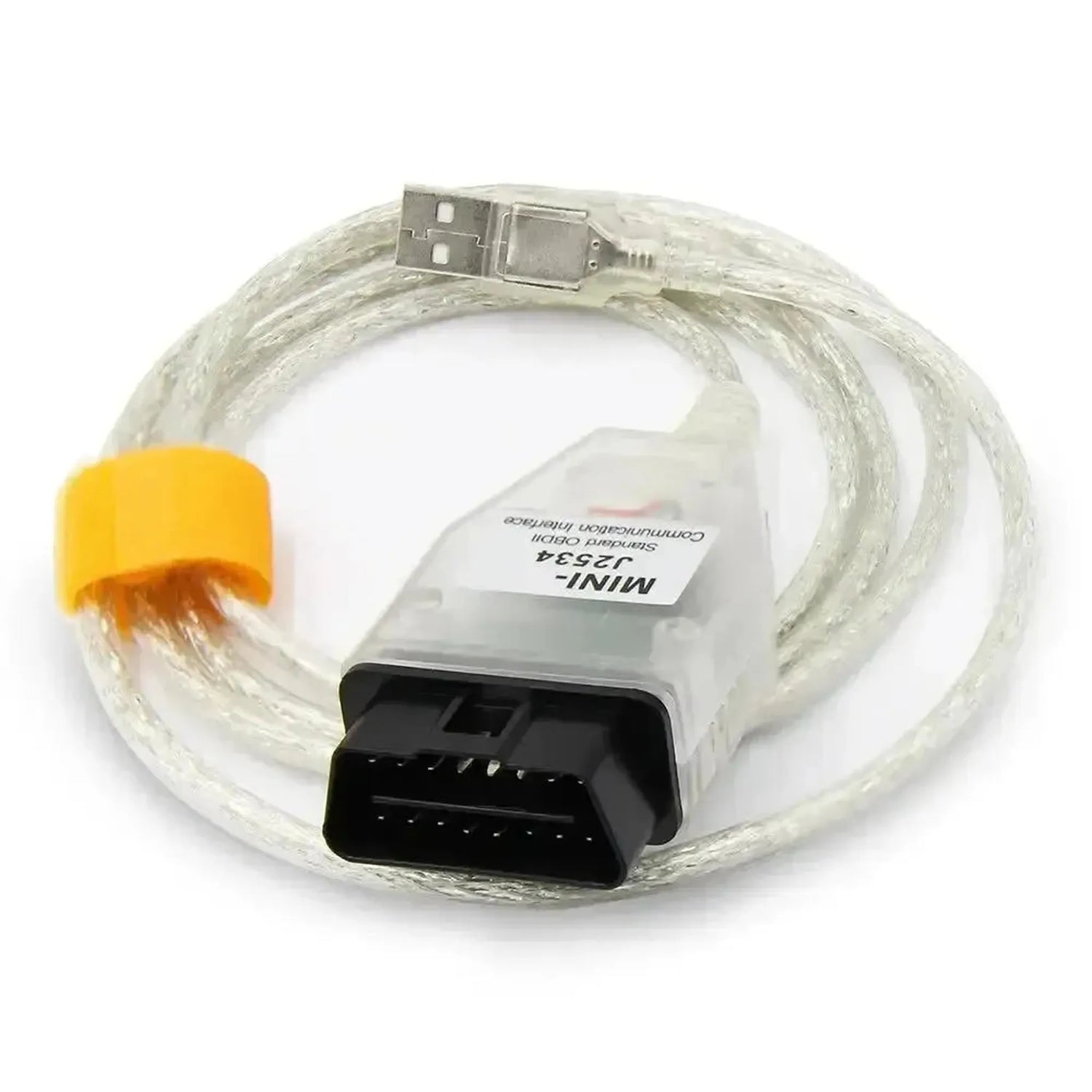

Il cavo interfaccia MINI-VCI J2534 è un'interfaccia di comunicazione specifica per il veicolo progettata per la connessione fisica tra un computer e la porta diagnostica di un veicolo. Questo cavo diagnostico utilizza un connettore OBD2 a 16 pin standard sul lato del veicolo e un connettore USB Type-A sul lato del PC. La connessione facilita il trasferimento diretto dei dati in serie, consentendo la lettura esterna, la codifica e la programmazione dei moduli del veicolo. Questo tipo di cavo è specificamente progettato per l'uso come dispositivo pass-thru in combinazione con software specifico a livello concessionario.

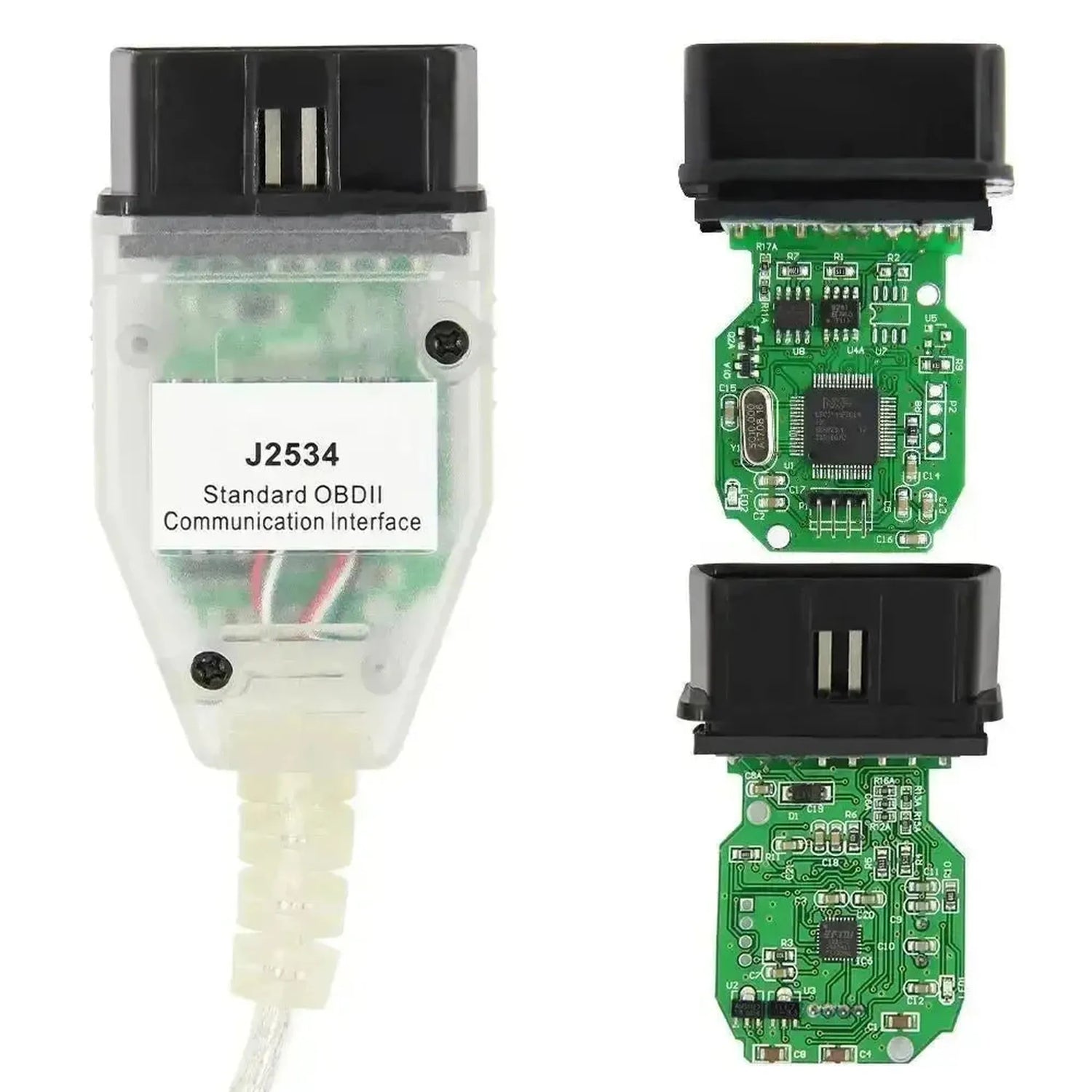

Da un punto di vista tecnico, il cavo interfaccia funziona come un ponte tra le reti interne del veicolo e il software diagnostico esterno operando secondo lo standard SAE J2534 pass-thru. Durante il processo diagnostico, il chipset integrato, come un controller FTDI, traduce i segnali del veicolo in serie di dati USB elaborate dal software del computer. La comunicazione avviene attraverso diversi protocolli hardware, tra cui CAN, K-Line e SAE J1850. Ciò garantisce che un tecnico diagnostico possa utilizzare l'interfaccia per stabilire una sessione di comunicazione bidirezionale con le centraline, recuperare flussi di dati correnti e scrivere nuove configurazioni dei moduli durante i lavori.

VANTAGGI

✔ Supporta il trasferimento dati tramite lo standard di protocollo SAE J2534 pass-thru.
✔ Compatibile con un'ampia gamma di reti, incluse CAN e K-Line.
✔ Dotato di chipset FTDI integrato per una comunicazione seriale stabile.
✔ Consente il controllo bidirezionale tramite software diagnostico compatibile del veicolo.

LIMITAZIONI

✕ Non idoneo per procedure pesanti di flash ECU a causa della larghezza di banda dati limitata.
✕ I driver richiedono una configurazione manuale su sistemi operativi a 64 bit.
✕ Supporta esclusivamente una tensione di alimentazione di 12 Volt e non è adatto per reti di bordo 24V.
✕ Manca il supporto per la moderna rete DoIP (Diagnostics over Internet Protocol).

Applicazioni e funzionalità

Il MINI-VCI J2534 offre una serie di funzionalità diagnostiche per l'analisi approfondita delle reti di bordo e delle centraline del veicolo. Il cavo costituisce lo strato fisico per trasmettere i comandi dal software al veicolo.

  • Lettura e cancellazione codici di errore: Comunicazione con le centraline elettroniche (ECU) per scansionare, identificare i codici diagnostici di guasto (DTC) e ripristinare gli indicatori di malfunzionamento associati.
  • Visualizzazione dati in tempo reale: Monitoraggio in tempo reale dei segnali di ingresso e dei valori misurati, quali tensione della batteria, temperatura dell'aria in ingresso, pressione del carburante e regime motore per diagnosi dinamiche.
  • Test degli attuatori: Controllo manuale tramite software di componenti specifici del veicolo (come valvole EGR, relè o iniettori) per verificare il funzionamento fisico ed elettronico.
  • Esecuzione di reset di manutenzione: Ripristino digitale degli intervalli di servizio e delle notifiche di ispezione nel quadro strumenti dopo il completamento dei lavori di manutenzione.

Funzioni e capacità speciali

Per gli utenti avanzati e i tecnici diagnostici, il cavo interfaccia sblocca diverse possibilità di programmazione e calibrazione che vanno oltre la funzionalità OBD2 standard.

  • Codifica dei moduli: Modifica dei valori esadecimali all'interno di una centralina per implementare nuove configurazioni, funzioni nascoste o componenti installati successivamente.
  • Programmazione delle chiavi: Registrazione di transponder nuovi o di ricambio nel sistema di interruzione dell'avviamento (ECU Immobilizer) tramite accesso protetto del concessionario nel software.
  • Calibrazione del sensore dell'angolo di sterzata: Esecuzione di una procedura di apprendimento per ristabilire la posizione di zero del sensore dell'angolo di sterzata (SAS) nel modulo ABS/ESP dopo interventi al sistema di sterzo.
  • Comunicazione pass-thru: Inoltro diretto di richieste di dati grezzi dal software PC specifico alla rete CAN-bus in conformità allo standard industriale J2534-1.

Veicoli compatibili

Questo cavo interfaccia è specificamente ottimizzato per la comunicazione con modelli di veicoli dei seguenti produttori dotati di porta OBD2 a 16 pin (DLC3).

Toyota:

  • Tutti i veicoli passeggeri e i veicoli commerciali leggeri: (1996 - presente)

Lexus:

  • Tutti i modelli: (1996 - presente)

Scion:

  • Tutti i modelli: (Anni di produzione fino alla cessazione del marchio)

Software e sistemi operativi compatibili

Per il funzionamento del MINI-VCI J2534 è necessario un PC con software diagnostico appropriato e i driver hardware corretti.

Software compatibili:

  • Toyota Techstream (TIS): Diagnosi completa del veicolo, test attivi, calibrazioni e programmazione dei moduli.

Sistemi operativi:

  • Windows: XP, 7 (la versione 32-bit è fortemente consigliata per la massima stabilità del firmware), 8, 10 (con configurazione manuale del registro 64-bit).
💡
Informazione utile: Durante l'installazione su un sistema Windows a 64 bit, accertarsi che il driver sia configurato correttamente nel registro, affinché il software riconosca il cavo come dispositivo J2534 pass-thru.

Contenuto della confezione

  • 1x MINI-VCI J2534 | Interfacekabel
  • 1x CD con driver

Specifiche tecniche

Specifica Descrizione
Marca del prodotto MINI-VCI
Modello del prodotto J2534
Categoria del prodotto Interfacekabel
Connettore veicolo 16-pin OBD2 (SAE J1962)
Connettore computer USB Type-A
Protocolli supportati K-Line ISO 9141, KWP 2000 ISO 14230-4, SAE J1850 PWM/VPW, CAN 2.0B ISO 11898, CAN ISO 15765-4
Standard di comunicazione SAE J2534-1 Pass-Thru
Chipset interno Chip FTDI (FT232RL o FT232RQ)
Tensione di esercizio 12V (alimentazione dalla porta OBD del veicolo)
Lunghezza cavo Circa 1,5 metro
