Discover similar products: Cavi di Prolunga OBD per Veicoli e Adattatori, OBDSTAR
OBDSTAR  |  SKU: TCM-003

OBDSTAR (TCM-003) | Temic (DL501) Cavo adattatore 16 pin TCM – 15 pin DB15 | Autovettura

€31,95 incl.
€26,40 escl.

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

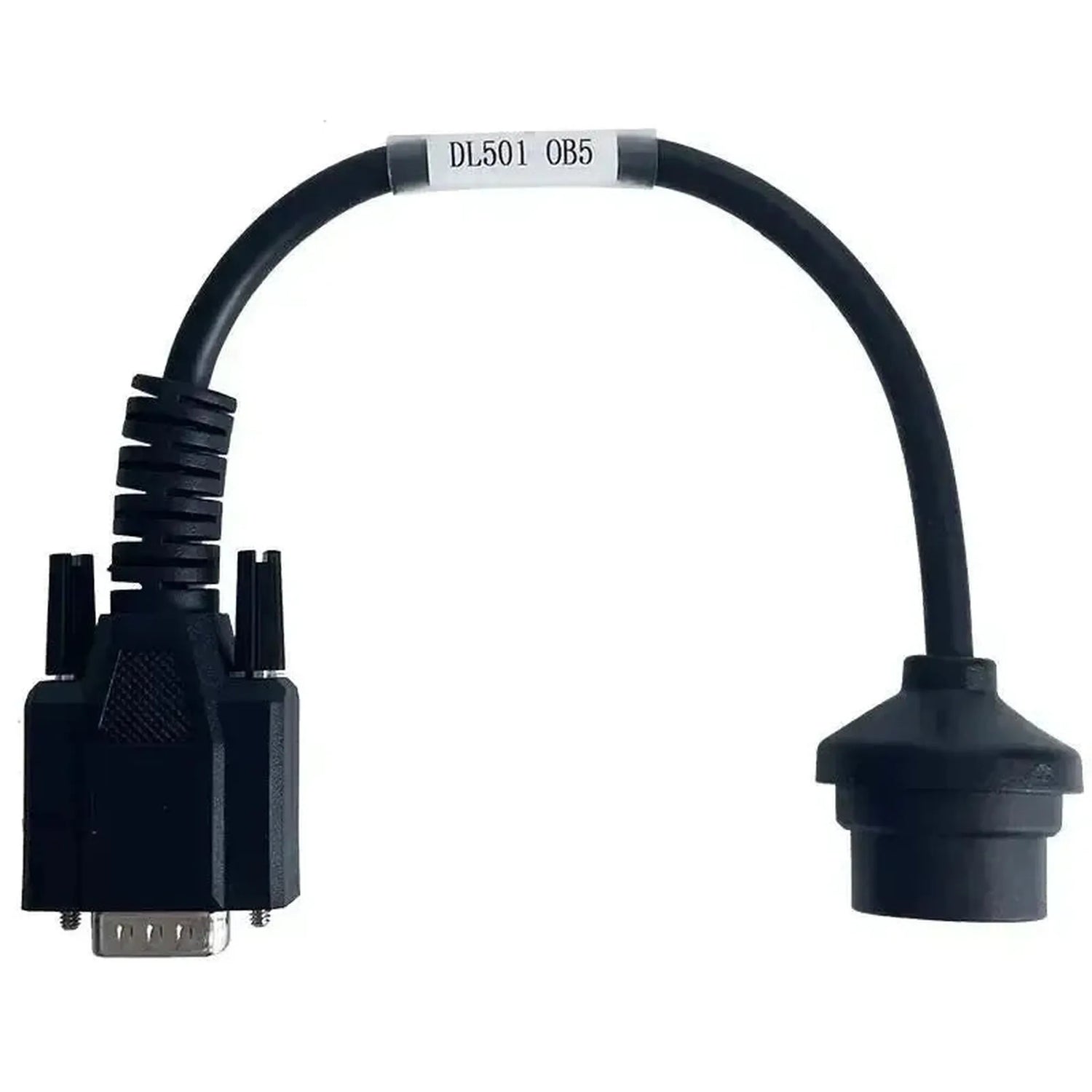

OBDSTAR TCM-003 collega il connettore TCM a 16 pin della Temic DL501 (0B5) sul lato veicolo con un connettore DB15 a 15 pin sul lato apparecchiatura. Il cavo si collega direttamente all'unità di controllo della trasmissione, montata direttamente sulla trasmissione.

La DL501 è il cambio automatico doppia frizione S-tronic a sette marce installato in diversi modelli Audi Quattro del Gruppo Volkswagen. Con questo cavo, il software OBDSTAR accede direttamente al contenuto della memoria dell'unità di controllo, agirando la porta OBD2 standard. La struttura del cavo segue la pinout del connettore TCM DL501, eliminando la necessità di adattatori aggiuntivi. Il cavo rende l'unità accessibile; le funzioni di lettura e riprogrammazione dipendono dal vostro programmatore. È importante distinguere il tipo di cambio: nella medesima serie di modelli è presente anche il cambio automatico ZF 8HP, che non è controllato da questo cavo. L'elenco dei modelli riportato di seguito specifica per ogni modello gli anni di produzione e la motorizzazione.

VANTAGGI

✔Accesso TCM diretto — il connettore DL501 viene raggiunto direttamente, senza intermediazione della porta OBD2 standard.
✔Specifico per pinout — la struttura è calibrata sulla DL501 (0B5), prevenendo anomalie di segnale.
✔Più modelli Quattro — utilizzabile per lettura e riprogrammazione TCM su diverse versioni Audi Quattro.
✔Anni di produzione e motori specificati — per ogni modello sono noti sia l'intervallo di anni di produzione che le motorizzazioni corrispondenti.

AVVERTENZE

✕Solo OBDSTAR — il cavo funziona con apparecchiature di lettura e programmazione OBDSTAR, non con dispositivi di altri produttori.
✕Nessuna funzionalità aggiuntiva — ciò che può essere letto o scritto è determinato dal software del vostro programmatore, non dal cavo.
✕Confusione con lo ZF 8HP — nella medesima serie di modelli, anche dopo il restyling, è presente il cambio automatico ZF 8HP; questo esula dal presente cavo.
✕Esclusivamente DL501 (0B5) — altri tipi di TCM o produttori di trasmissioni richiedono un cavo diverso.

Applicazioni e funzionalità

Con un apparecchio OBDSTAR compatibile, il cavo supporta i seguenti interventi sull'unità di controllo DL501.

Centraline raggiunte

  • Unità di controllo trasmissione (TCM) Temic DL501: Collegata direttamente tramite il connettore a 16 pin sulla trasmissione.
  • Nessun altro sistema veicolare: La connessione è destinata esclusivamente all'unità di controllo della trasmissione.

Cosa è possibile fare

  • Lettura dati TCM: Acquisire i dati correnti di software e calibrazione della S-tronic DL501 tramite la connessione diretta a 16 pin.
  • Riprogrammazione TCM: Scrivere nuovi dati software o calibrazioni, ad esempio dopo la sostituzione dell'unità o in caso di correzioni software.
  • Adattamento pinout: Convertire il connettore DL501 a 16 pin all'interfaccia DB15 a 15 pin della vostra apparecchiatura.
  • Verifica del tipo di cambio: Controllare se il veicolo è equipaggiato con DL501 e non con ZF 8HP.
  • Avvertenza: Verificate il tipo di trasmissione prima della connessione; nella medesima serie di modelli sono presenti entrambi i cambi automatici.

Veicoli compatibili e applicazioni

Determinante è la Temic DL501 (0B5) con connettore TCM a 16 pin, non il modello o l'anno di produzione in sé. I veicoli seguenti sono equipaggiati con questo cambio automatico S-tronic a sette marce. Verificate sempre il tipo di trasmissione prima dell'uso, poiché nella medesima serie di modelli sono presenti anche altri cambi automatici.

Audi:

  • A4 (B8 / Type 8K): (2008–2015) — motori: 2.0 TFSI Quattro, 3.0 TFSI Quattro, 2.0 TDI Quattro, 3.0 TDI Quattro
  • A5 / S5 / RS5 (Type 8T / 8F): (2008–2016) — modelli Quattro con 2.0 TFSI/TDI fino a 3.0 TFSI/TDI, S5 V6T/V8 e RS5 4.2 V8
  • A6 / S6 (C7 / Type 4G): (2011–2014) — motori: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro (fino a 272 cv; il BiTDI più potente utilizza lo ZF 8HP)
  • A7 / S7 Sportback (Type 4G8): (2010–2014) — motori: 2.8 FSI, 3.0 TFSI Quattro, 3.0 TDI Quattro
  • Q5 / SQ5 (Type 8R): (2008–2012/2013) — motori: 2.0 TFSI, 2.0 TDI, 3.0 TDI Quattro (dopo il restyling 2012/2013 diverse varianti sono passate allo ZF 8HP)
  • S4 / RS4 (B8 / Type 8K): (2009–2015) — motori: 3.0 V6 Supercharged (S4), 4.2 V8 aspirato (RS4)
💡
Buono a sapersi: Il connettore TCM Temic DL501 si trova direttamente sulla trasmissione, e la DL501 e ZF 8HP sono presenti nella medesima serie di modelli. Verificate il tipo di trasmissione tramite il numero di identificazione del veicolo o la targhetta sulla scatola del cambio prima di ordinare.

Contenuto della confezione

  • 1x OBDSTAR (TCM-003) | Temic (DL501) Cavo adattatore TCM 16 pin – DB15 15 pin | Autovetture

Specifiche tecniche

Specifica Descrizione
Marca OBDSTAR
Codice articolo TCM-003
Tipologia Cavo adattatore
Applicazione Accesso TCM diretto della Temic DL501 (0B5) esclusa la porta OBD2

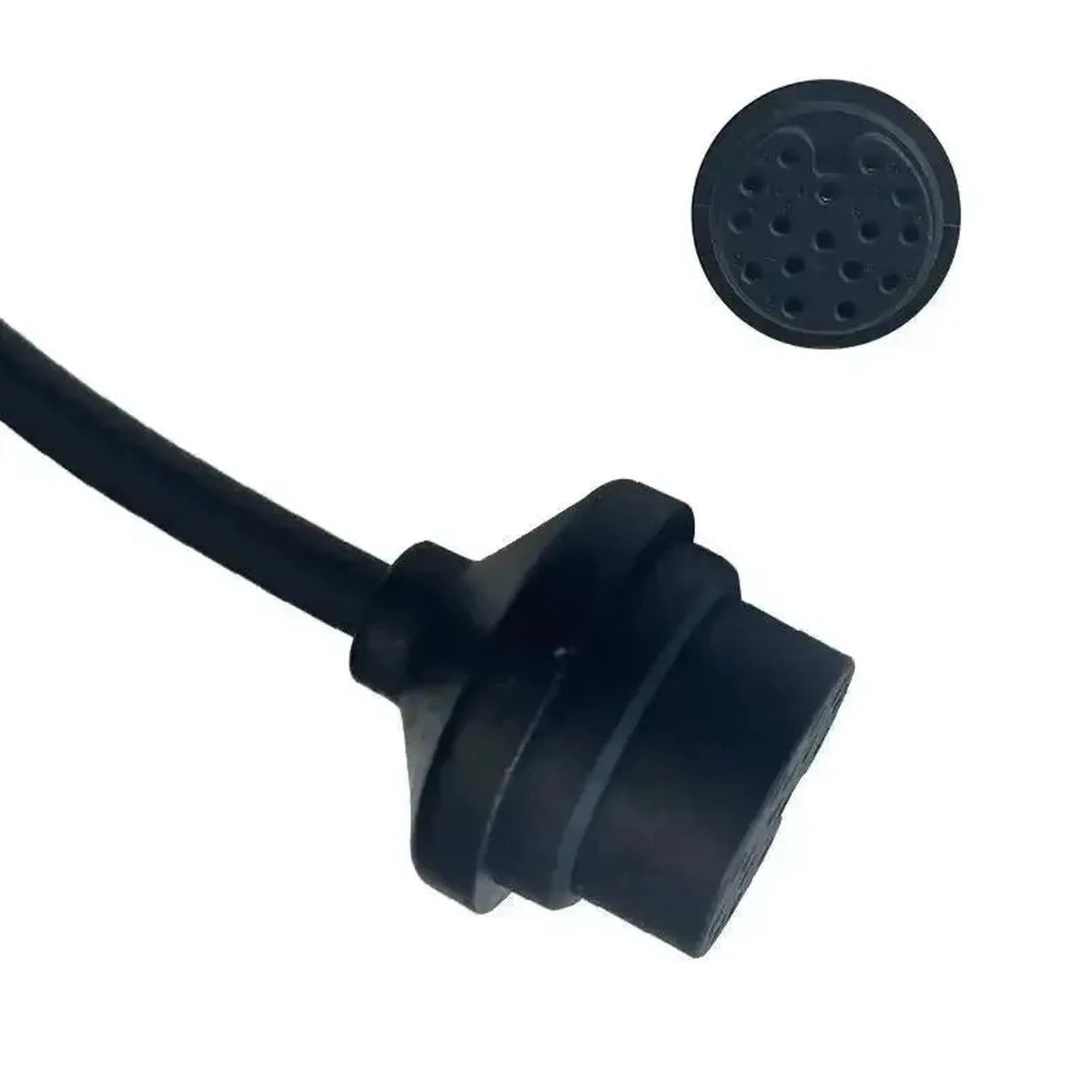

Connessione lato veicolo Temic (DL501) TCM 16 pin

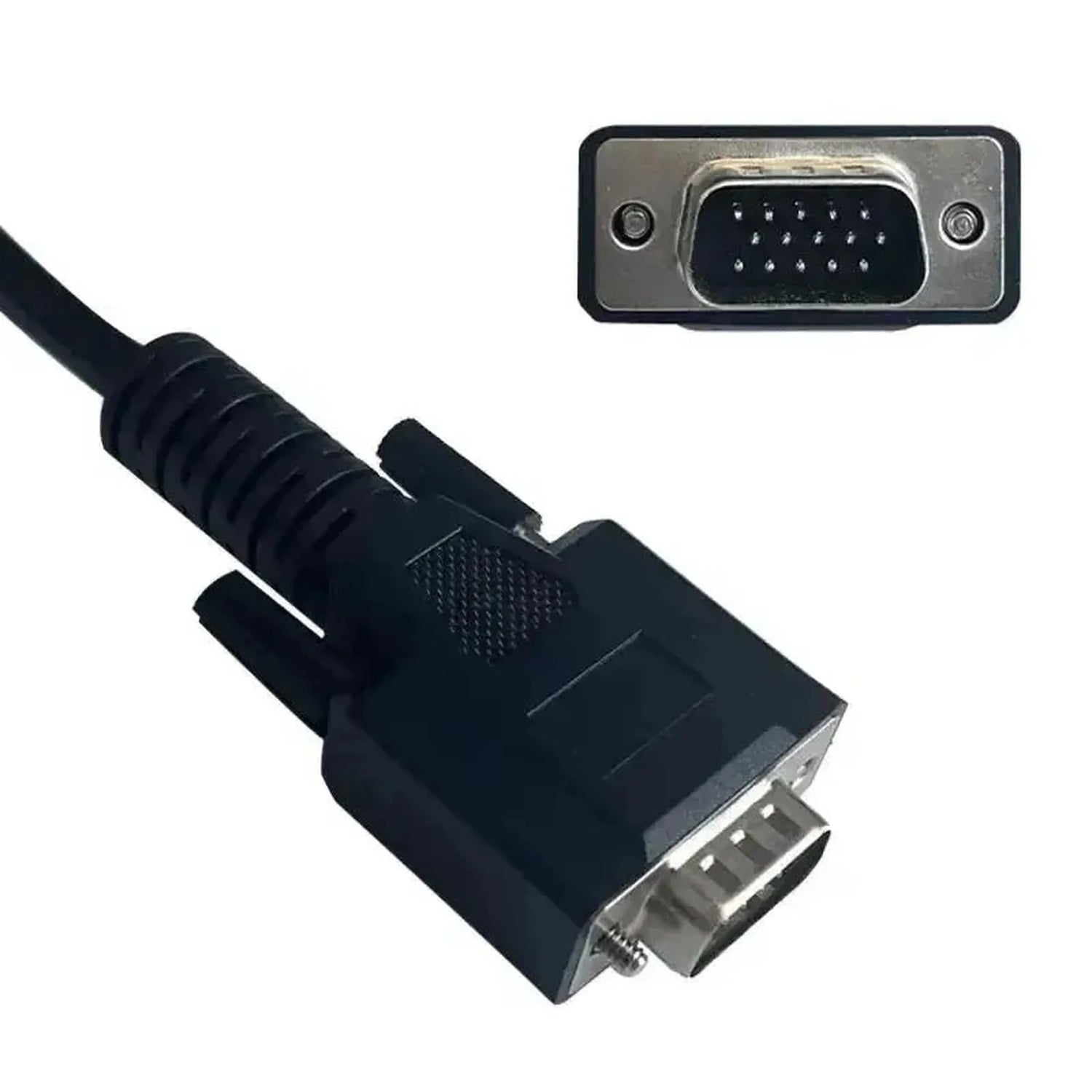

Connessione lato apparecchio DB15 a 15 pin
Unità di controllo Unità di controllo trasmissione (TCM) DL501
Segmento Autovetture
Marchi supportati Audi
Gamma di modelli Audi 2008–2016, varia per modello (vedere elenco modelli)
Necessario per l'utilizzo Programmatore OBDSTAR con interfaccia DB15 a 15 pin, come DC706 con kit MP001
Necessario in aggiunta Accesso fisico al TCM sulla trasmissione
Peso 0,1 kg
