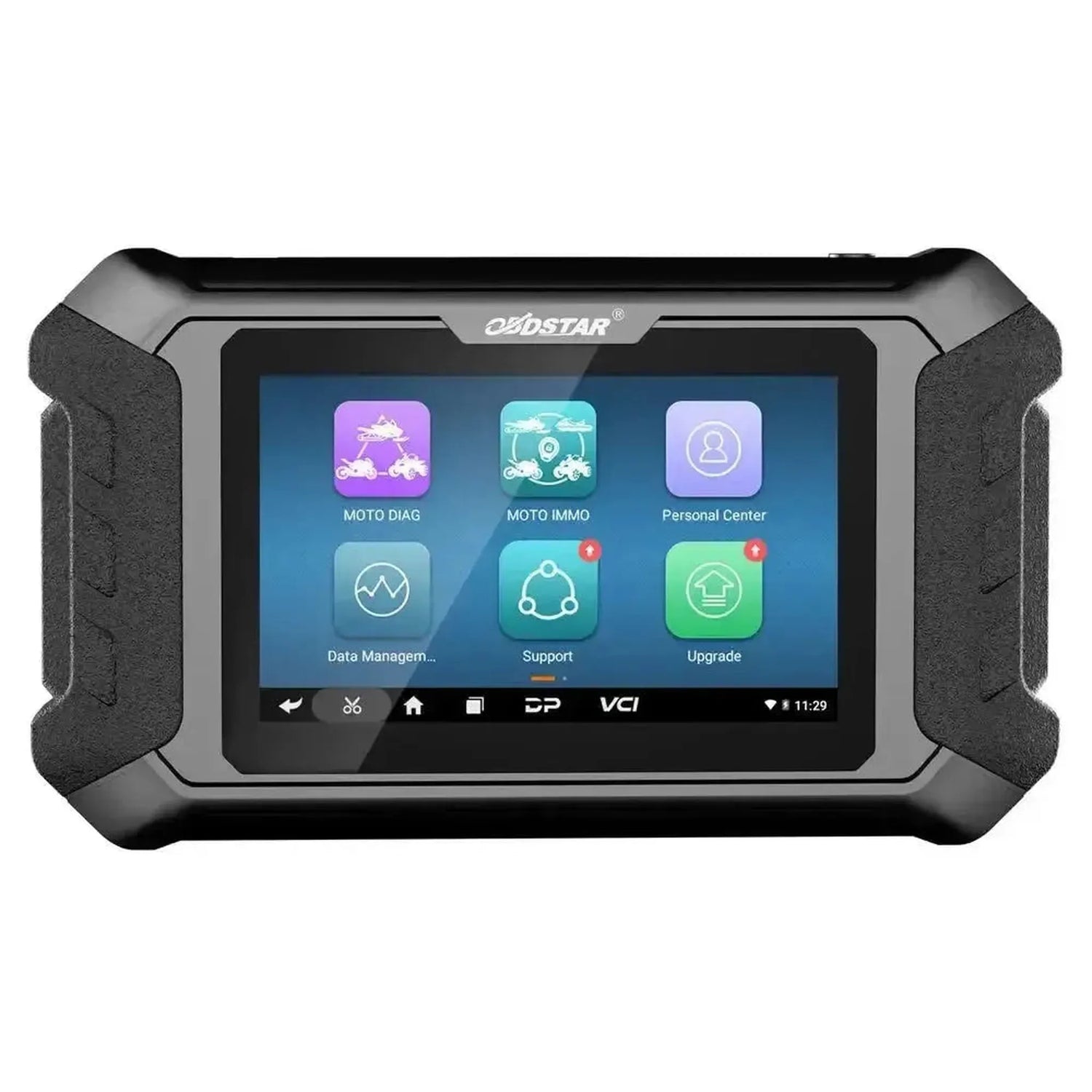

OBDSTAR IScan Benelli | Strumento di lettura | Motocicletta

Funzioni diagnostiche

L'OBDSTAR IScan Benelli offre una serie di funzioni diagnostiche per la lettura e l'analisi dei sistemi elettronici su motociclette Benelli e QJBenelli.

• Lettura codici di errore: Lettura dei codici di errore attivi e memorizzati dai moduli di controllo della motocicletta.
• Cancellazione codici di errore: Rimozione dei codici di errore dopo l'esecuzione delle riparazioni.
• Flusso dati in tempo reale: Visualizzazione in tempo reale dei valori dei sensori in formato testo, d'onda o a strumenti per l'individuazione dei guasti ai sensori e ai componenti.
• Test degli attuatori: Comando degli attuatori per verificare il funzionamento dei singoli componenti.
• Impostazioni: Regolazione dei parametri all'interno dei moduli di controllo della motocicletta.
• Codifica: Codifica dei moduli di controllo a supporto delle modifiche di configurazione.
• Scansione automatica: Scansione completa del sistema su tutti i moduli di controllo disponibili.
• Riconoscimento VIN automatico: Identificazione automatica del veicolo in base al numero di telaio.
• Registrazione e riproduzione dei dati: Registrazione dei flussi di dati durante un'unità di prova e visualizzazione successiva per l'analisi.
• Guida ai codici di errore: Informazioni di supporto integrate e bollettini tecnici a supporto del processo diagnostico.

Servizi di manutenzione

L'OBDSTAR IScan Benelli supporta molteplici funzioni di servizio e manutenzione per motociclette Benelli e QJBenelli. Le funzioni disponibili possono variare in base al modello e all'anno di costruzione.

Motore e trasmissione

• Regolazione del regime di minima: Regolazione del regime minimo del motore.
• Ripristino della valvola di regolazione del minima: Ripristino della valvola di regolazione del minima dopo la manutenzione o la sostituzione.
• Apprendimento posizione di scarico della valvola a farfalla: Apprendimento della posizione di scarico della valvola a farfalla.
• Apprendimento posizione di massimo carico della valvola a farfalla: Apprendimento della posizione di massimo carico della valvola a farfalla.
• Ripristino della valvola a farfalla: Ripristino del controllo della valvola a farfalla dopo la sostituzione o la pulizia.
• Calibrazione motore passo-passo: Calibrazione del motore passo-passo all'interno del sistema di aspirazione dell'aria.
• Regolazione CO: Regolazione del valore CO per il corretto rapporto carburante-aria.
• Regolazione del minima del carburatore: Regolazione del comportamento al minima del carburatore.
• Correzione del tempo di iniezione: Correzione del tempo di iniezione del sistema di alimentazione.
• Correzione dell'anticipo di accensione: Regolazione dell'anticipo di accensione.
• Ripristino dei valori adattativi: Cancellazione dei valori adattivi appresi nel modulo di controllo del motore.
• Ripristino dei parametri: Ripristino dei parametri del modulo di controllo alle impostazioni predefinite.
• Ripristino del contatore delle ore motore parziali: Ripristino del contatore per le ore motore parziali.

Sistemi frenanti e di stabilità

• Spurgo del circuito frenante: Spurgo del sistema frenante idraulico.

Altre funzioni di servizio e manutenzione

• Scrittura del numero di telaio: Scrittura del numero di telaio nel modulo di controllo.

Funzioni e capacità speciali

Oltre alle funzioni standard di diagnosi e servizio, l'OBDSTAR IScan Benelli dispone di alcune funzioni speciali che agevolano l'utilizzo dell'apparecchio.

• Assistenza remota con un clic: Supporto remoto diretto dal team tecnico OBDSTAR tramite connessione wifi.
• Aggiornamento software con un clic: Aggiornamento del software tramite wifi con una sola operazione.
• Registrazione e riproduzione dati: Registrazione dei flussi di dati in tempo reale e riproduzione successiva per ulteriore analisi.
• Visualizzazioni multiple dei flussi di dati: Visualizzazione dei flussi di dati in formato testo, diagramma d'onda o diagramma strumentale.
• Dati di supporto e bollettini tecnici: Informazioni tecniche integrate a supporto della diagnosi dei guasti.

Marchi di veicoli supportati

L'OBDSTAR IScan Benelli è stato sviluppato specificamente per la diagnosi di motociclette Benelli e dei relativi QJBenelli.

• Europeo: Benelli, QJBenelli

Componenti e estensioni opzionali

L'OBDSTAR IScan Benelli può essere esteso con hardware aggiuntivo per il collegamento a modelli specifici e situazioni diagnostiche.

Moduli hardware e accessori

• M002A Cavo morsetto batteria: Cavo di messa a terra (GND) per alimentazione esterna.
• M003A Cavo jumper multifunzione: Cavo jumper per varie connessioni diagnostiche.
• M020 Adattatore diagnostico: Cavo adattatore per motori AEON e Benelli.
• M022A Adattatore diagnostico: Cavo adattatore per motori Benelli.
• N041 Adattatore OBD: Adattatore per connettori OBD.

Informazioni sulla licenza

L'OBDSTAR IScan Benelli viene fornito con una licenza software che consente l'accesso alle funzioni di diagnosi Benelli e QJBenelli e agli aggiornamenti correlati durante il periodo di validità della licenza.

• Periodo di licenza: La licenza è valida per 1 anno dall'attivazione dell'apparecchio.
• Aggiornamenti software: Durante il periodo di licenza vengono forniti aggiornamenti con supporto per nuovi anni di modello, funzioni aggiuntive e correzioni di bug per motociclette Benelli e QJBenelli.
• Funzioni estese: Funzioni come gli aggiornamenti software online e l'assistenza remota richiedono una licenza attiva e una connessione internet funzionante.
• Dopo la scadenza della licenza: L'apparecchio di lettura continua a funzionare con l'ultima versione software installata, ma i nuovi aggiornamenti e le estensioni diventano disponibili solo dopo il rinnovo della licenza.

Contenuto della confezione

• 1x Apparecchio di lettura OBDSTAR IScan Benelli
• 1x Caricabatterie 12V2A
• 1x Cavo principale M001A
• 1x Adattatore N021A per AEON / Benelli / Benelli DSK / QJBenelli
