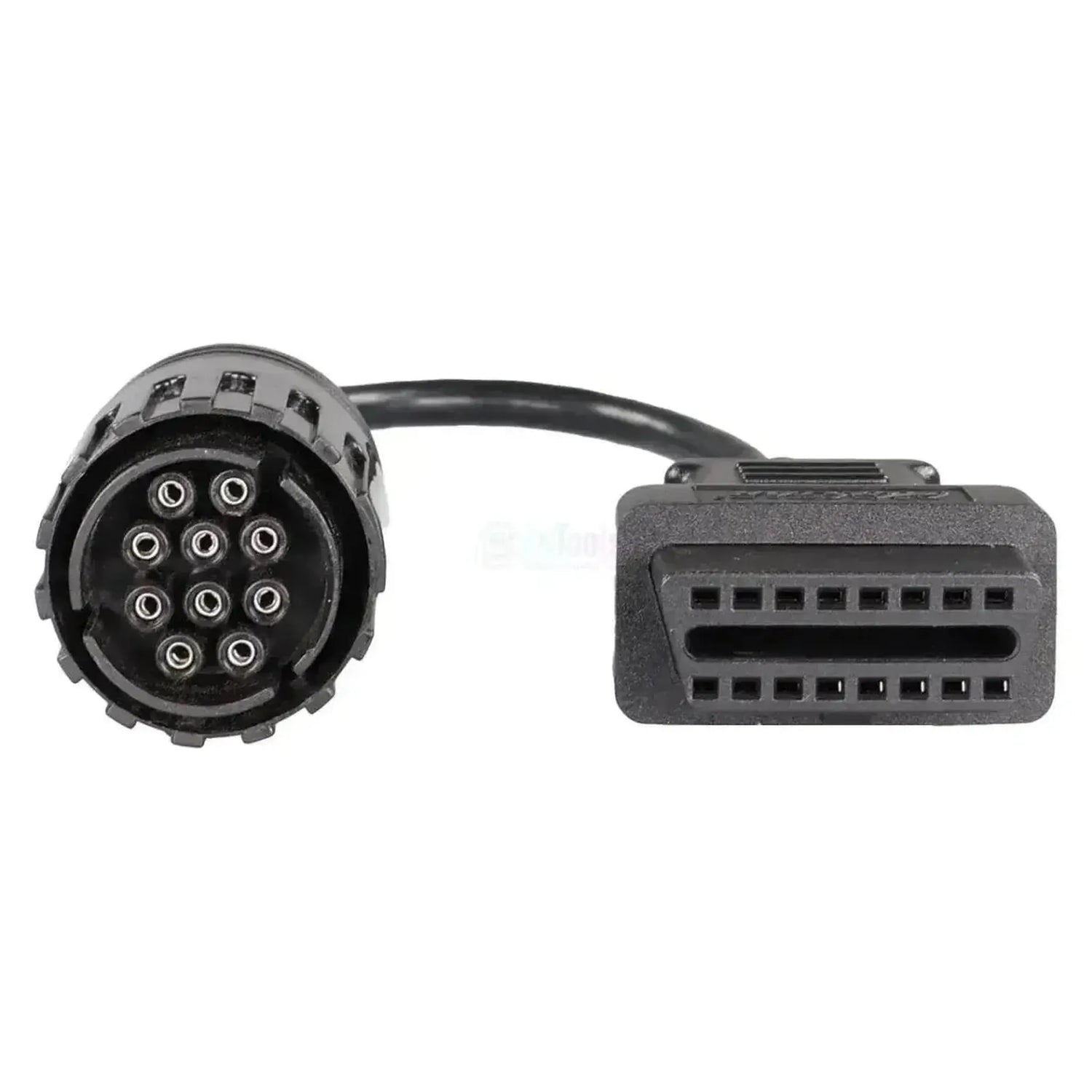

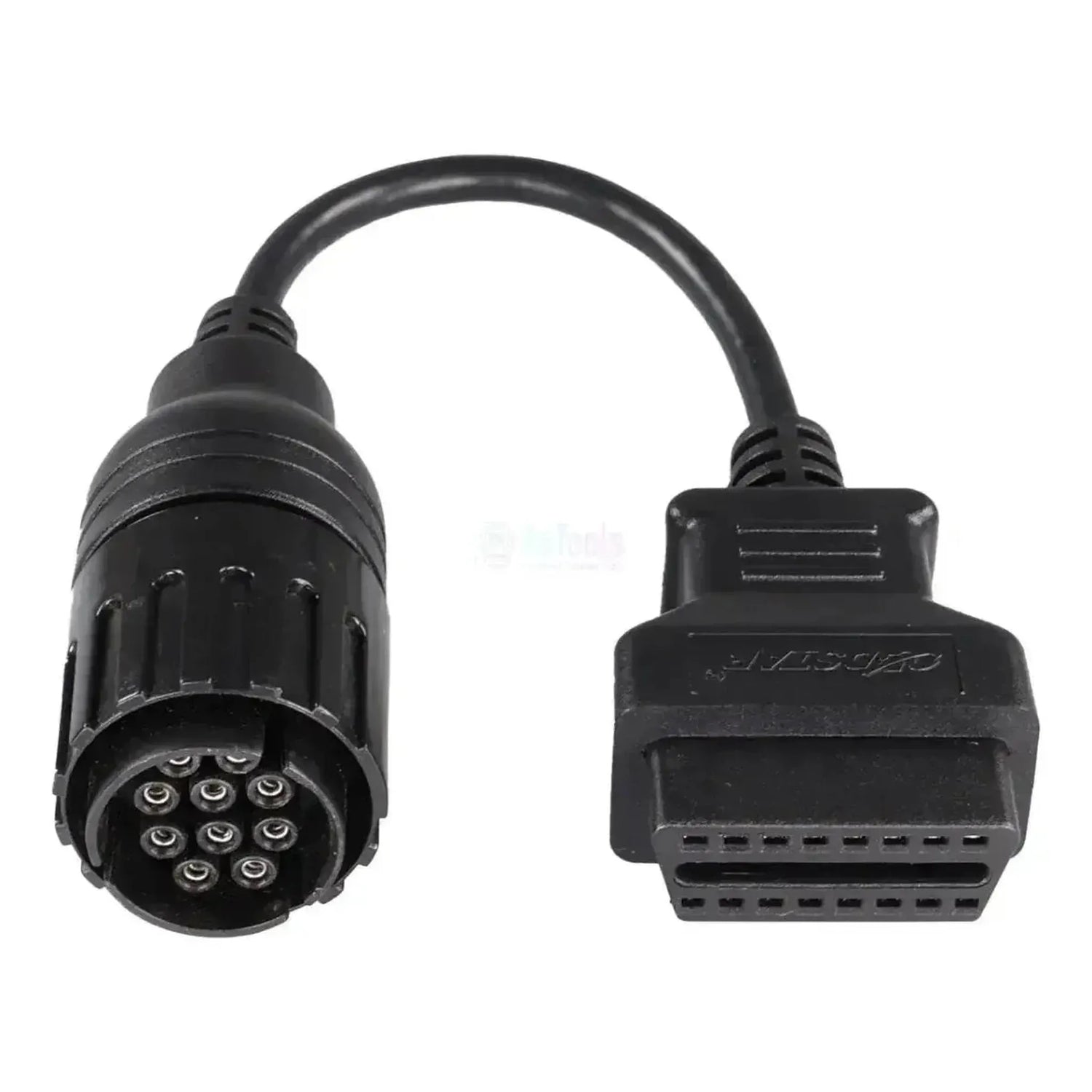

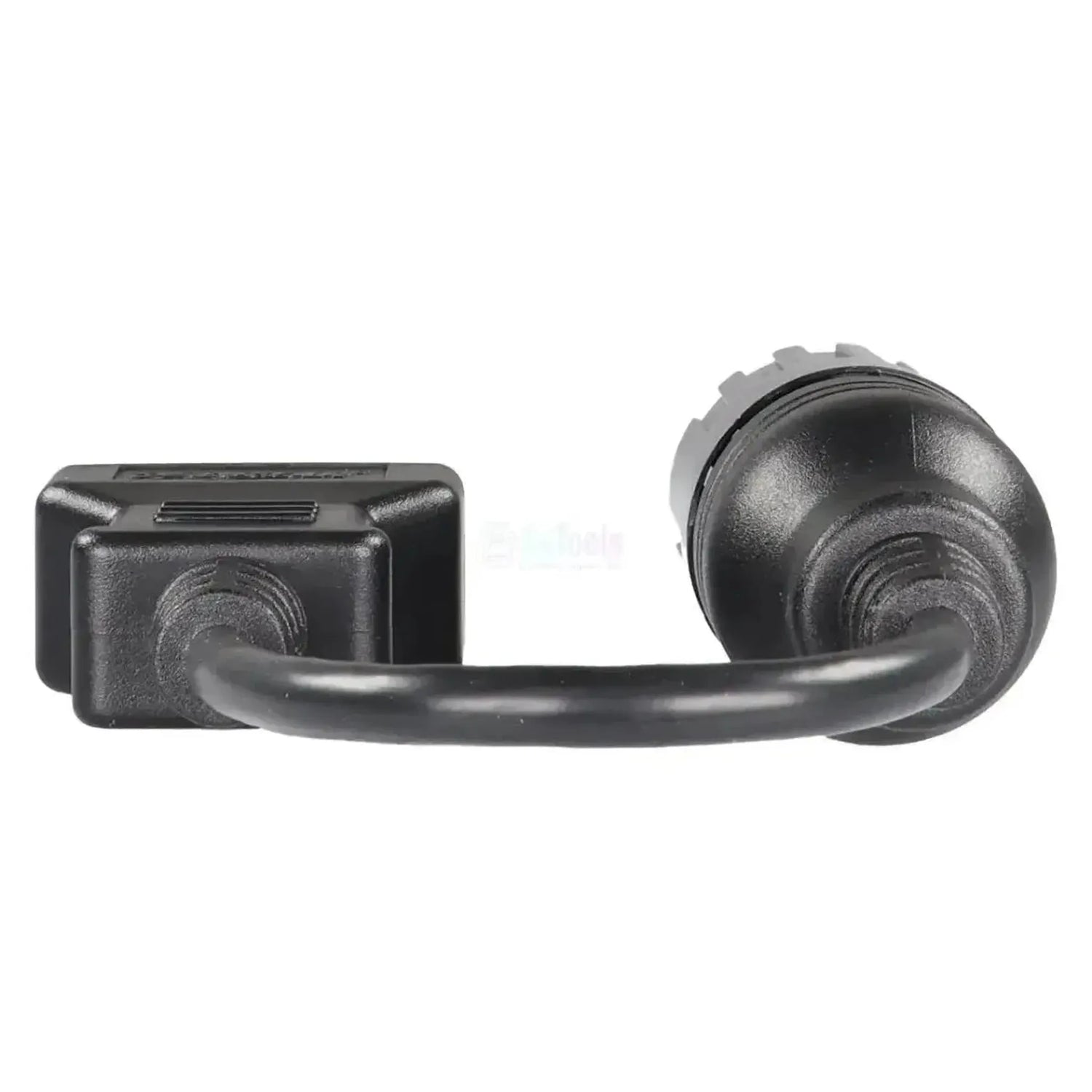

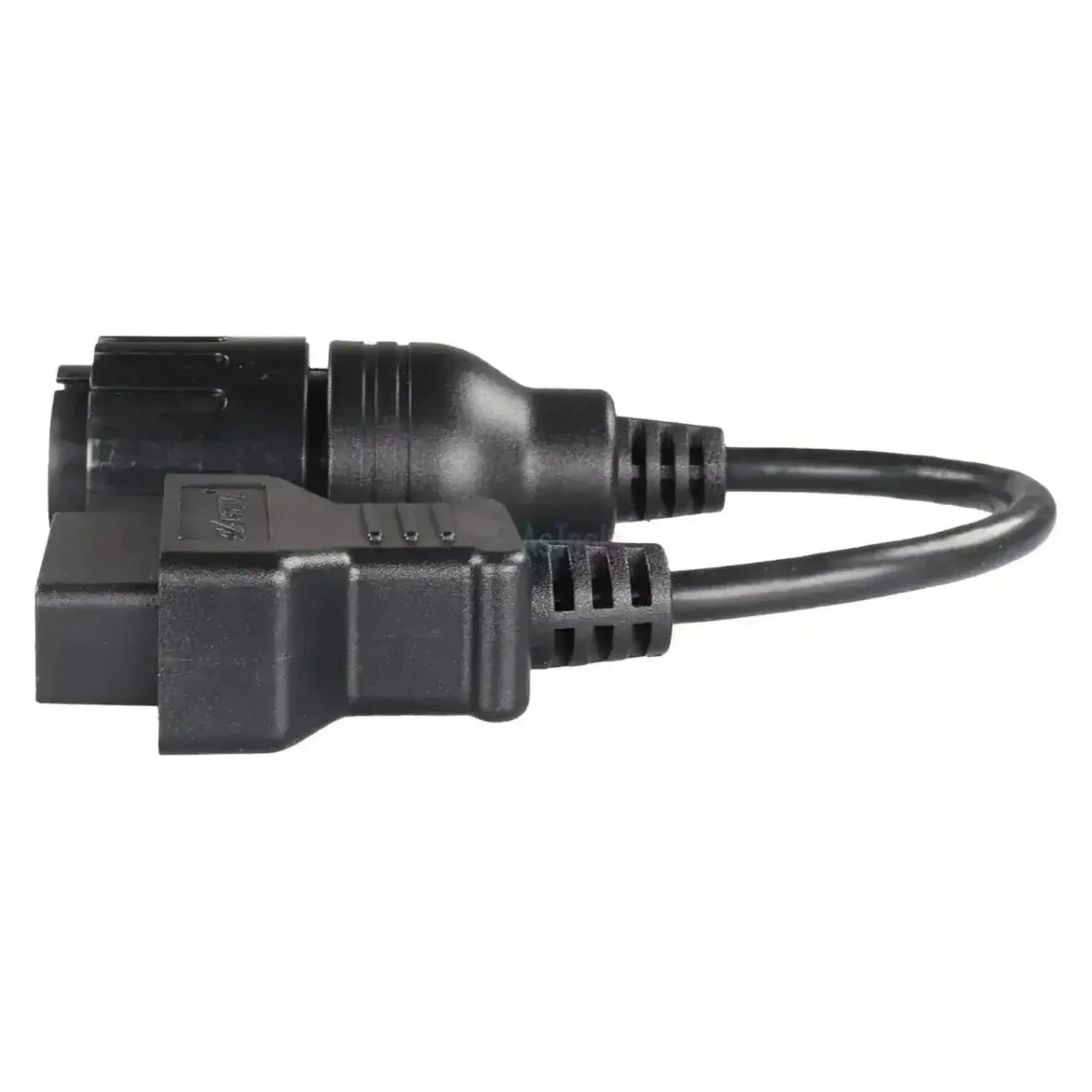

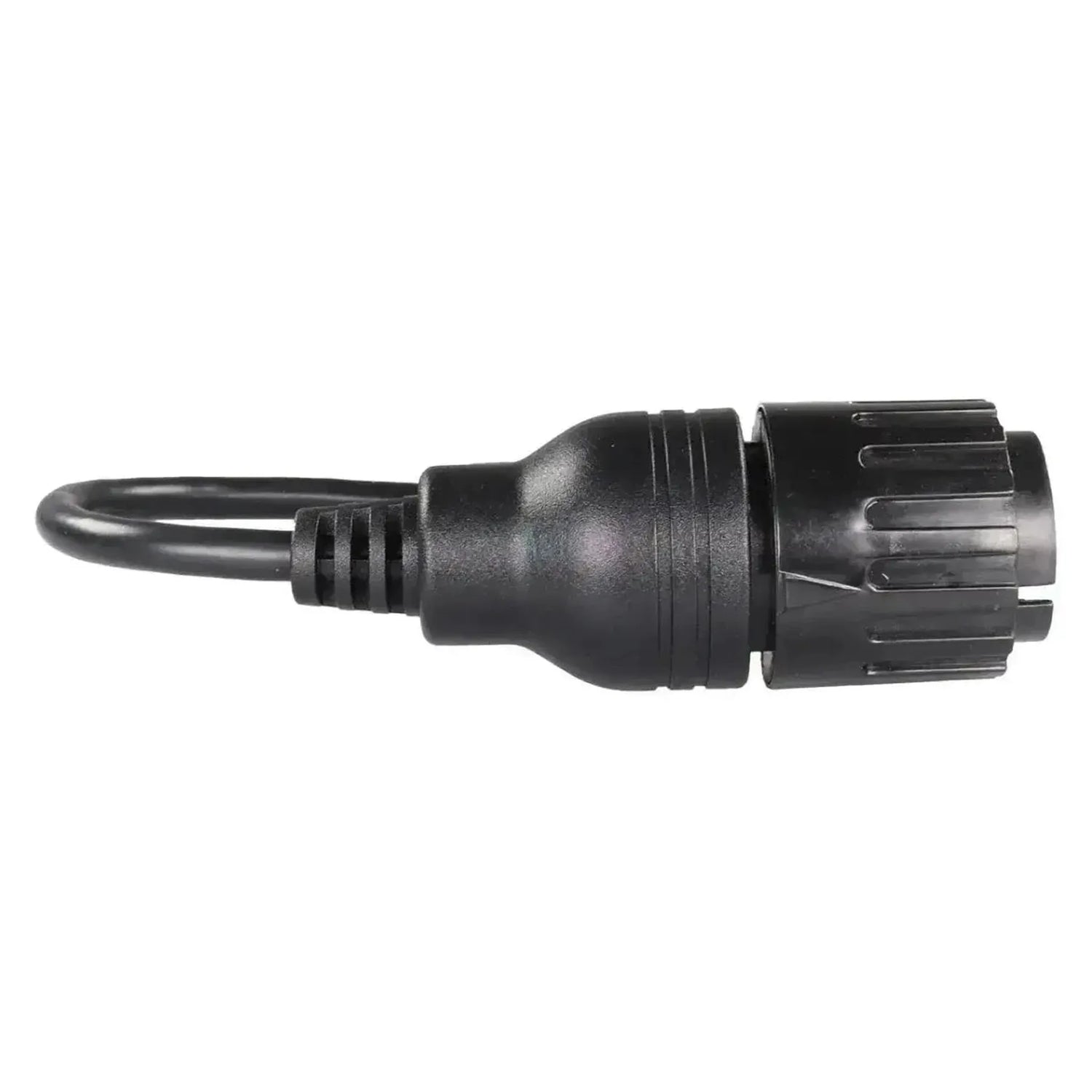

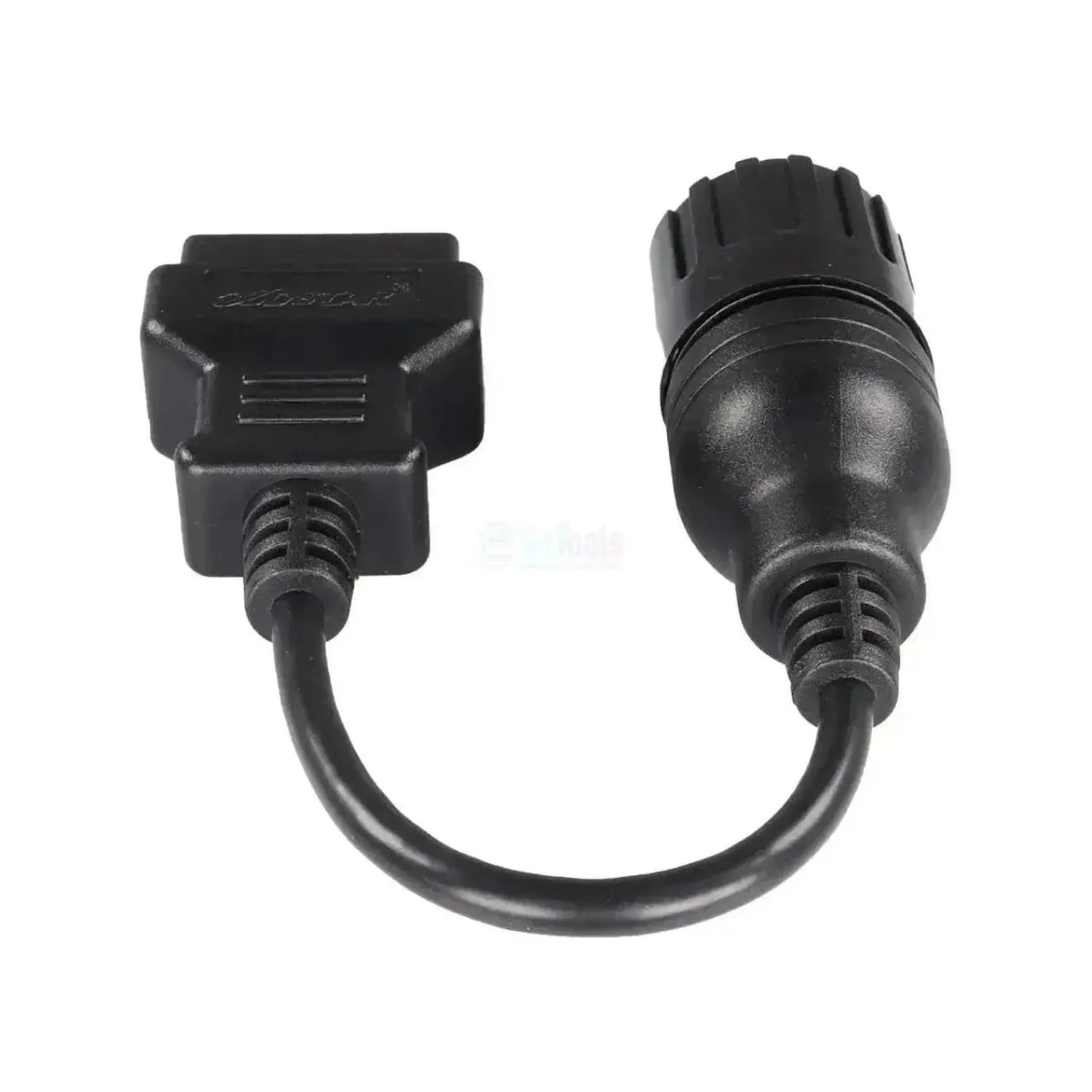

Il cavo adattatore OBDSTAR M040 consente di collegare la porta diagnostica rotonda a 10 pin delle motociclette BMW ai dispositivi di lettura. Sul lato del veicolo si trova un connettore cilindrico a dieci pin, mentre sul lato dell'apparecchio è presente un connettore OBD2 a 16 pin (J1962) standard per il collegamento dello strumento diagnostico.
BMW ha mantenuto a lungo questo connettore rotondo sulle sue motociclette, in un'epoca in cui lo standard OBD2 su due ruote non era ancora consolidato. A seconda del modello e dell'anno di produzione, la comunicazione avviene tramite linea K o via CAN-bus. Il cavo non contiene elettronica attiva: i segnali vengono trasmessi direttamente attraverso il connettore, per cui il cavo funziona come adattatore passivo. Grazie a questa connessione è possibile raggiungere l'unità di controllo motore e gli altri sistemi collegati al bus diagnostico. Le funzioni e i protocolli disponibili variano secondo il modello e l'anno di produzione e dipendono dal software dello strumento in uso; il cavo stesso non aggiunge alcuna copertura di funzioni.
VANTAGGI
AVVERTENZE
Applicazioni e funzionalità
Tramite questa connessione è possibile accedere ai sistemi elettronici collegati al bus diagnostico a 10 pin della motocicletta.
Centraline raggiunte
- Unità di controllo motore (ECU): L'unità di controllo per la gestione del motore, collegata alla porta a 10 pin.
- Altri sistemi elettronici: I moduli aggiuntivi raggiungibili variano in base al modello e all'anno di produzione.
Cosa è possibile fare
- Lettura dei codici di avaria: Recupero dei codici di guasto memorizzati (DTC) dall'unità di controllo motore e da altri sistemi collegati.
- Cancellazione dei codici di avaria: Svuotamento della memoria degli errori dopo la risoluzione del guasto.
- Visualizzazione dati in tempo reale: Lettura dei valori attuali dei sensori e dei parametri durante il fermo e l'utilizzo.
- Lettura dell'identificazione ECU: Recupero dei dati del veicolo e del sistema, inclusa la versione dell'ECU e il numero di identificazione del veicolo (VIN).
- Comando degli attuatori: Azionamento dei componenti tramite il software diagnostico a scopo di test, in base al supporto di sistema del dispositivo OBDSTAR.
- Nota bene: Il set di funzioni disponibili varia in base al modello, all'anno di produzione e allo strumento OBDSTAR utilizzato.
Veicoli compatibili e applicazioni
Determinante è la porta diagnostica rotonda a 10 pin, non il modello. Le seguenti motociclette BMW sono dotate di questa porta. In caso di cambio modello il marchio potrebbe essere passato a un collegamento diverso, pertanto in caso di dubbio verificare prima il connettore sulla motocicletta.
BMW:
- F 650 GS: (2000–2012)
- F 700 GS: (2012–2018)
- F 800 GS / F 800 GS Adventure: (2008–2018)
- F 800 R: (2009–2019)
- F 800 S / F 800 ST: (2006–2012)
- G 650 GS / G 650 GS Sertão: (2011–2016)
- K 1200 GT / K 1200 LT / K 1200 R / K 1200 S: (2004–2008)
- K 1300 GT / K 1300 R / K 1300 S: (2009–2016)
- R 1150 GS / R 1150 R / R 1150 RS / R 1150 RT: (2000–2006)
- R 1200 GS / R 1200 GS Adventure: (2004–2013)
- R 1200 R / R 1200 RS / R 1200 RT / R 1200 S / R 1200 ST: (2005–2013)
Contenuto della confezione
- 1x OBDSTAR (M040) | BMW 10-pins OBD - 16-pins OBD2 Verloopkabel | Motorfiets
Specifiche tecniche
| Specifica | Descrizione |
|---|---|
| Marca | OBDSTAR |
| Codice articolo | M040 |
| Tipologia | Cavo adattatore |
| Applicazione | Porta diagnostica BMW rotonda a 10 pin (motocicletta) |
| Connessione lato veicolo | BMW 10-pins OBD (rotonda) |
| Connessione lato apparecchio | 16 pin OBD2 (J1962) |
| Comunicazione | Linea K o CAN-bus, a seconda del modello e dell'anno di produzione |
| Unità di controllo | Unità di controllo motore (ECU) e altri sistemi collegati |
| Segmento | Motociclo |
| Marchi supportati | BMW |
| Gamma di modelli | 2000–2019, purché dotati della porta rotonda a 10 pin |
| Necessario per l'utilizzo | Strumento di lettura OBDSTAR con copertura motociclistica, come MS50, MS70 o MotoMaster |
| Necessario in aggiunta | Nessuno; il cavo funziona senza adattatore o alimentazione |
| Peso | 0,1 kg |
