OBDSTAR  |  SKU: ECU-Master-ABCD-Bundle

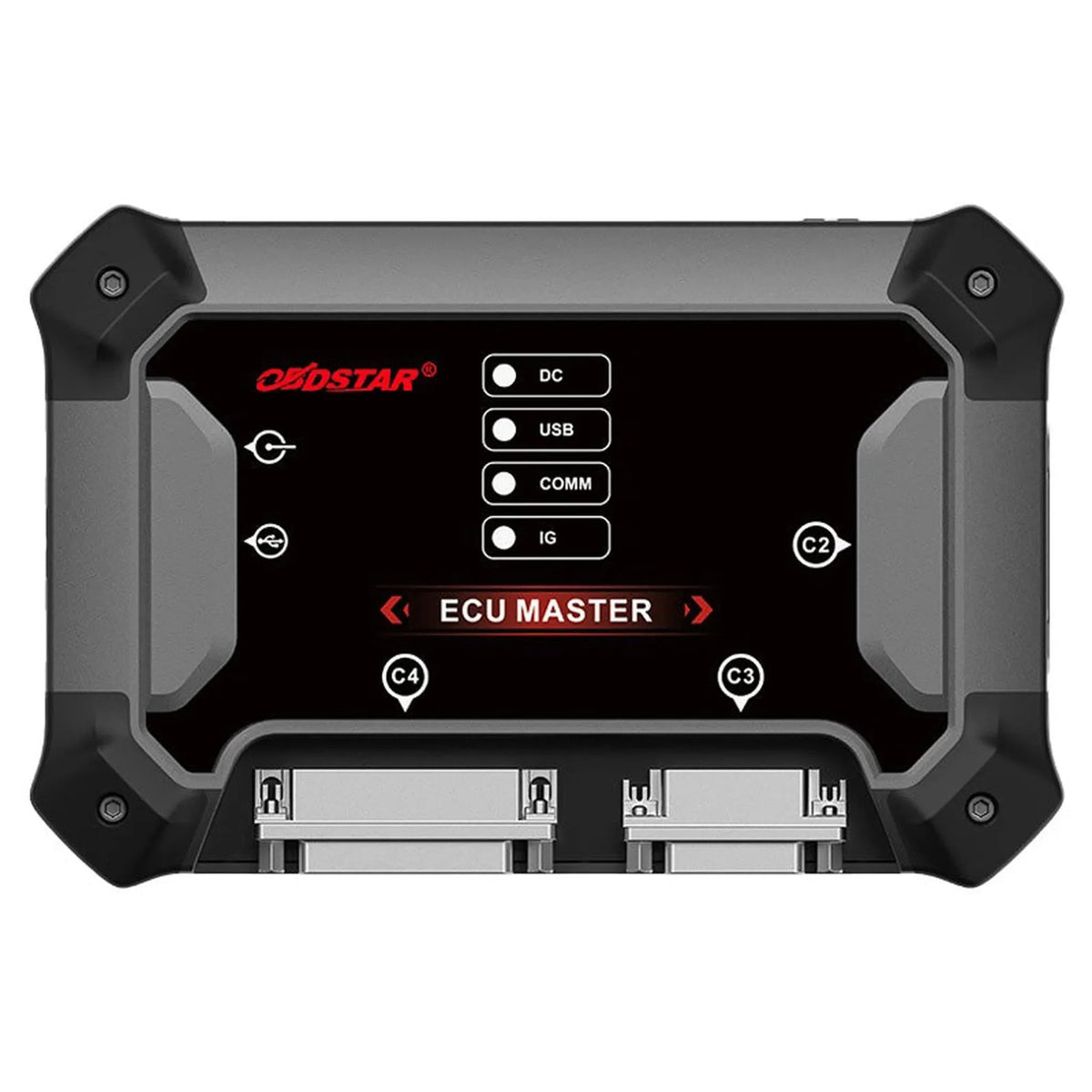

OBDSTAR ECU Master (A+B+C+D) | Programmatore

€3.639,95 incl.
€3.008,22 escl.

Richiedi un preventivo

Garanzia direttamente da AsTools

Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.

Garanzia di 2 anni su tutti i prodotti

Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.

Reso semplice

Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.

Assistenza clienti professionale

I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.

De OBDSTAR ECU Master met alle vier de configuraties (A+B+C+D) bestrijkt het volledige programma van het toestel: personenauto's en elektrische voertuigen, motorfietsen, bedrijfswagens, landbouw- en terreinmachines en de resets na schadeherstel (airbag, batterijbewaking en stuurhoeksensor). Voor een werkplaats met een gemengd aanbod betekent dat één toestel en één software voor elk segment.

Het is een pc-gestuurde ECU-programmeur: de software draait op een Windows-pc (Windows 10 of nieuwer) en het toestel verzorgt de voeding en de communicatie met de regelaar. U werkt via OBD, bench, boot, JTAG of BDM; voor JTAG en BDM zit de C4-10-adapter erbij. Welke modules u bereikt, bepaalt de configuratie die op het serienummer is vrijgeschakeld. Andere configuraties schakelt u later bij op hetzelfde toestel.

PLUSPUNTEN

✔Alle vier de configuraties — Personenauto, EV, motorfiets, bedrijfswagen, landbouwmachine en Crash Reset.
✔Voordeliger dan los — Samen kost deze uitvoering minder dan de vier configuraties apart.
✔Eén toestel, één software — Dezelfde bekabeling en werkwijze voor elk segment.
✔Vijf werkwijzen — OBD, bench, boot, JTAG en BDM.

AANDACHTSPUNTEN

✕Forse investering — Alleen rendabel bij een echt gemengde voertuigmix; anders is één configuratie voordeliger.
✕Dekking verschilt per lijst — Zwaar ECM ruim 120 merken, zware transmissie 10 en zware carrosserie 6.
✕Pc nodig — De software draait op een Windows-pc (Windows 10 of nieuwer); die zit er niet bij.
✕Geen diagnose of sleutels — Alleen ECU-werk. Voor sleutelprogrammering is er de KeyMaster G3.

Toepassingen en functionaliteiten

De volledige uitvoering is bedoeld voor ECU-specialisten en werkplaatsen met een gemengd aanbod. Hieronder staat wat elke configuratie toevoegt en welke bewerkingen u ermee doet.

Per configuratie

  • A: Personenauto en EV: ECM, TCM, BCM en BMS/VCU.
  • B: Motorfiets: motormanagement van ruim honderd merken.
  • C: Bedrijfswagen, landbouw en terreinmachine: ECM, TCM en BCM.
  • D: Crash Reset: airbag, batterijbewaking en stuurhoeksensor.

Bewerkingen

  • Klonen: De data van een defecte regelaar overzetten naar een vervanger.
  • VIN: Het chassis- of framenummer lezen en schrijven.
  • Virgin: Een gebruikte regelaar terugzetten naar ongebruikt.
  • Kilometerstand: De opgeslagen stand in de regelaar kalibreren.
  • CheckSum: De controlesom herberekenen na een wijziging.
  • IMMO: IMMO-data omzetten en ontsleutelen, IMMO aan of uit.
  • MAPS en lock/unlock: Bij zware regelaars: tabellen lezen en beveiliging openen.
  • Resets: Crashdata wissen, MVBM en SAS terugzetten.

Werkwijzen

  • OBD: Via de diagnosepoort, zonder de regelaar uit te bouwen.
  • BENCH: De uitgebouwde regelaar op de werkbank, via de BENCH-C V1-kabel.
  • BOOT: De regelaar in bootmodus starten via een verbinding op de print.
  • JTAG: Directe toegang tot de processor, via de C4-10-adapter.
  • BDM: De tweede debug-interface, ook via de C4-10-adapter.

Zo gebruikt u hem

  1. Software installeren: Download de ECU Master-software bij OBDSTAR en installeer die op een Windows-pc.
  2. Registreren: Registreer het toestel, zodat de configuratie op uw serienummer wordt vrijgeschakeld.
  3. Aansluiten: Verbind het toestel met de pc en de lader, en sluit de regelaar aan via OBD, BENCH-C V1 of C4-10.
  4. Back-up maken: Zoek de regelaar op merk of type, lees de data uit en bewaar een back-up.
  5. Bewerken: Voer de bewerking uit en schrijf de data terug.

Speciale functies en mogelijkheden

Configuratie A (personenauto en EV), met naam genoemd door OBDSTAR:

  • Mercedes-Benz: FBS3/FBS4-transmissies: VIN via bench, virgin en personalisatie.
  • Transmissies: AISIN, BMW 8HP GEN3 en JLR 8HP/9HP.
  • Ford: MG1/MD1 GEN2, ook de CAN FD-uitvoeringen, via OBD of bench.
  • Volkswagen-groep: SIMOS, ME17 en EDC17; bij EV ook Bosch VC1 en VCU8.x.
  • Hyundai: KEFICO SBW (shift-by-wire).

Configuratie B (motorfiets):

  • Harley-Davidson CAN en J1850: 2-pins en 3-pins CAN en J1850: data lezen en schrijven via bench, VIN lezen.
  • Harley-Davidson MT21: Data lezen en schrijven via bench, VIN lezen en kilometerstand kalibreren.
  • Honda Keihin: M32R, SH705X, MPC560 en RH850: lezen en schrijven via bench.
  • CFMOTO: MSE6.0, MSE8.0, MSE9.0, US6.0 en ME17 (MED17.8.10): klonen via bench.
  • Kawasaki Denso: 21175-serie: lezen en schrijven via bench.

Configuratie C (bedrijfswagen):

  • Mercedes-Benz PLD: MR-A2 tot en met MR-A8: klonen via bench of boot.
  • Mercedes-Benz ACM en ADM: ACM2, ACM2.1, ACM2.2, ADM2 en ADM3: via bench.
  • Mercedes-Benz MCM2: MCM2 en MCM2.1 (D2 tot D5): bench of boot, lock/unlock en VIN.
  • MAN: FFR, PTM, EDC7C3 en EDC7C32: via bench, JTAG of BDM.
  • Scania: EMS S6, S7, S8 en EMD1, EGC4, EEC3, COO7, COO8 en OPC5: via bench of JTAG.
  • Volvo: EMS2.2, EMS2.3 en EMS2.4: via bench.

Ondersteunde voertuigmerken

Bepalend is de regelaar in het voertuig, niet het merk alleen. OBDSTAR verdeelt de dekking over afzonderlijke lijsten per modulegroep. Een merk in de ECM-lijst hoeft niet in de transmissielijst te staan; kijk daarom bij de bewerking die u nodig heeft.

Motormanagement (ECM)

Ruim 135 merken, inclusief landbouw- en terreinmachines.

  • Europees: Abarth, Alfa Romeo, Alpina, Artec, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroën, Dacia, Dallara, Deutz, DS, Fendt, Ferrari, Fiat, Iveco, Jaguar, JCB, Lada, Lamborghini, Lancia, Land Rover, MAN, Manitou, Maserati, McLaren, Mercedes-Benz, MG, MINI, Opel, Peugeot, Porsche, Renault, Saab, Seat, Škoda, Smart, Tagaz, Tecnoma, UAZ, Valtra, Vauxhall, Volkswagen, Volvo
  • Aziatisch: Ashok Leyland, Daewoo, Daihatsu, Datsun, Force, Genesis, Honda, Hyundai, Infiniti, Isuzu, Kia, Komatsu, Lexus, Luxgen, Mahindra, Mazda, Mitsubishi, Mitsubishi Fuso, Nissan, PGO, SsangYong, Subaru, Suzuki, Tata, Toyota
  • Amerikaans: AGCO, Bobcat, Buick, Cadillac, Case, Challenger, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, John Deere, Lincoln, Massey Ferguson, Pontiac, Saturn, Shelby
  • Chinees: Aeolus, BAIC, Borgward, Brilliance, BYD, Changan, Changfeng, Changhe, Chery, Dayun, Dongfeng, FAW, Fencon, Foday, Forthing, Foton, GAC, Geely, Great Wall, Hafei, Haval, Hawtai, Huanghai, JAC, Jinbei, JMC, Joylong, Kama, Leopaard, Lifan, Lovol, Lynk&Co, Maxus, Oting, Ruiqi, SAIC, SGMW, Soueast, SWM, Traum, Voyah, Weiwang, Xiali, Yangwang, Zotye, ZX Auto

Transmissie (TCM)

51 merken.

  • Europees: Alfa Romeo, Alpina, Aston Martin, Audi, Bentley, BMW, Citroën, Dacia, Daimler, David Brown, DS, Iveco, Jaguar, Lamborghini, Land Rover, MAN, Maserati, Mercedes-Benz, MINI, Morgan
  • Aziatisch: Daewoo, Honda, Hyundai, Infiniti, Isuzu, Kia, Lexus, Mazda, Mitsubishi
  • Amerikaans: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, GMC, Holden, Hummer, Jeep, Lincoln, Mercury
  • Chinees: Aeolus, Changan, Chery, FAW, Geely, Great Wall, Haval, Lifan, Lynk&Co

Carrosserie en overige modules (Body)

20 merken.

  • Europees: Alfa Romeo, Ferrari, Fiat, Iveco, Jaguar, Lancia, Land Rover, Maserati, PSA, Renault, Škoda, Smart, Volkswagen, Volvo
  • Aziatisch: Mazda
  • Amerikaans: Chrysler, Dodge, Ford, GM, Jeep

Batterijmanagement en voertuigregelmodule (BMS/VCU)

12 merken.

  • Europees: Audi, BMW, Fiat, Mercedes-Benz, Porsche, Seat, Škoda, Volkswagen
  • Chinees: Geely, Great Wall, SAIC, Yangwang

Motorfiets (ECM Moto)

Ruim honderd merken, van de grote fabrikanten tot kleine Europese en Chinese bouwers.

  • Europees: Adamoto, AJP, AJS, Aprilia, Baltmotors, Barton, Benelli, Beta, BMW, Bristol, Brixton, Derbi, Ducati, GasGas, Gilera, Goes, Herald, Husqvarna, Italjet, Junak, KSR Moto, KTM, Lambretta, Lexmoto, Macbor, Mash, Minsk, Mitt, Mondial, Moto Guzzi, Moto Morini, Motron Motorcycles, Mutt, Neco, Peugeot, Piaggio, Qooder, Quadro, Royal Alloy, Russkaya Mehanika, Sherco, Sinnis, Stels, SWM, Vespa, WK
  • Aziatisch: Access, Aeon, Bajaj, Daelim, Hartford, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, SYM, TGB
  • Amerikaans: Arctic Cat, Argo, Bennche, Bobcat, Briggs & Stratton, BRP, Can-Am, Harley-Davidson, Indian, Johnny Pag, Kohler, Massimo, Polaris
  • Chinees: Benda, CFMOTO, Changjiang, Dayang, Gaokin, Hanway, Hisun, Jialing, Keeway, Kiden, Kove/Colove, Lifan, Linhai, Loncin, Odes/Aodes, QJ Benelli, QJMotor, Segway, Voge, Zongshen, Zontes
  • Herkomst niet vastgesteld: BFR, Chironex, Freedom, Hunter Motorcycles, MGB, Polar Fox, Stallion, Vinto, Vitacci, Vortex, Wels

Bedrijfswagen, landbouw en terreinmachine: motormanagement (HD ECM)

Ruim 120 merken.

  • Europees: Alexander Dennis, Artec, Autosan, Avia, Claas, DAF, Deutz, Dressta, Dynapac, Fendt, GAZ, Guleryuz, Hammel, Holmer, Hydrema, Iveco, JCB, Kalmar, KamAZ, Krone, Kuhn, Lamborghini, Landini, Laverda, MAN, Manitou, Matrot, MAZ Minsk, McCormick, Mercedes-Benz, Neoplan, New Holland, Otokar, PistenBully, Prinoth, Renault, Rostselmash, SAME, Scania, Sennebogen, Soilmec, Solaris, Steyr, Tecnoma, Temsa, Terberg, Valtra, VDL Citea, Volkswagen, Volvo, Wirtgen
  • Aziatisch: Ashok Leyland, Doosan, Eicher, Force, Furukawa, Hino, Hitachi, Honda, Hyundai, Isuzu, Komatsu, Kubota, Mitsubishi, Mitsubishi Fuso, Morooka, Nissan, Tata, Tata-Daewoo, Yanmar
  • Amerikaans: AGCO, Agrale, Bobcat, Buhler Versatile, Case, Caterpillar, Challenger, Ditch Witch, Ford, Freightliner, Hagie, Hyster, International, JBT, John Deere, Kenworth, MacDon, Mack, Massey Ferguson, Peterbilt, Tigercat, Volare, Western Star
  • Chinees: BAIC, Bonluck, Brilliance, Dongfeng, FAW, Foton, Golden Dragon, Higer, JAC, JMC, King Long, LiuGong, Lovol, Sany, Shacman, XCMG, Yutong, Zhongtong
  • Herkomst niet vastgesteld: BCI, BMC, Camox, CMI, Concorde, Croplands, Franzoi, Impex, PI Makina, Tico

Bedrijfswagen: transmissie (HD TCM)

10 merken.

  • Europees: DAF, Irizar, Iveco, Liebherr, MAN, Mercedes-Benz, Scania, Setra
  • Aziatisch: Hyundai
  • Amerikaans: Link-Belt

Bedrijfswagen: carrosserie en chassis (HD BCM)

6 merken.

  • Europees: DAF, Iveco, MAN, Mercedes-Benz, Scania
  • Amerikaans: Freightliner

OBDSTAR werkt de functielijst met alle ondersteunde regelaars maandelijks bij; in de software zoekt u per merk of type.

Licentie-informatie

De software-updates lopen via een abonnement van OBDSTAR, per configuratie.

  • Eerste jaar: 12 maanden gratis updates na registratie en activering van het toestel.
  • Op tijd verlengen: Wie verlengt vóór de einddatum, krijgt korting op het abonnement.
  • Na afloop: Software die u al heeft gedownload, blijft gewoon werken.
  • Hulp bij aanschaf: Wij helpen u bij de start op afstand via TeamViewer.
  • Verlengen: Met de OBDSTAR ECU Master configuratie A&B&C&D update-licentie, los verkrijgbaar in onze webshop.

Verpakkingsinhoud

  • 1x OBDSTAR ECU Master
  • 1x Lader 14 V
  • 1x M001C-hoofdkabel
  • 1x USB-kabel (type B)
  • 1x BENCH-C V1-kabel
  • 1x Set jumperdraden (8 uitvoeringen)
  • 1x 3-in-1-jumperverlengkabel
  • 1x C4-10-adapter
  • 1x W004-kabel
  • 1x W005-kabel
  • 1x W006-kabel
Referentie Aansluiting
M001C-hoofdkabel ECU Master naar OBD-poort of BENCH-C V1-kabel
BENCH-C V1-kabel Naar de uitgebouwde regelaar (bench)
C4-10-adapter met W004, W005 en W006 Naar de JTAG- of BDM-aansluiting op de print
Jumperdraden en 3-in-1-verlengkabel Pinbezettingen overbruggen op de bank
USB-kabel (type B) ECU Master naar de pc
💡
Goed om te weten: Lees de oorspronkelijke inhoud van een regelaar altijd uit en bewaar die, voordat u schrijft. Een mislukte schrijfbewerking is zonder back-up niet terug te draaien. Houd bij de bestelling het serienummer van uw toestel bij de hand: de configuratie wordt daarop vrijgeschakeld.

Licenza di aggiornamento (rinnovo dopo il periodo gratuito)

Il prezzo del rinnovo può variare leggermente. Hai già il dispositivo? Ti chiederemo il numero di serie dopo l'ordine.

Specifiche tecniche

Generale

Il produttore del programmatore. Con una marca nota è spesso più semplice trovare aggiornamenti e assistenza.Marca
OBDSTAR
Se il dispositivo programma solo centraline, gestisce anche chiavi e immobilizzatore, o è un adattatore per il computer.Tipo di programmatore
Programmatore ECU
Quale set o configurazione riceve. Un set più ampio dispone di più funzioni o adattatori abilitati.Versione
Completo (A+B+C+D)
Per quali tipi di veicoli è adatto il programmatore. Utile se lavora anche su moto o macchine agricole.Tipi di veicoli
  • Autovettura
  • Veicolo commerciale
  • Veicolo elettrico
  • Motocicletta
  • Macchine agricole e

Programmazione

Come il programmatore si collega alla centralina: tramite presa OBD, su banco o direttamente sul circuito stampato.Metodi di lavoro
  • OBD
  • Bench
  • Boot
  • BDM
  • JTAG
Quali centraline è possibile leggere e programmare, ad esempio quella del motore o del cambio.Tipi di centraline
  • Centralina motore (ECM)
  • Centralina cambio (TCM)
  • Moduli carrozzeria
  • Gestione batteria (BMS)
  • Modulo airbag
  • ECM per motocicletta

Funzioni

Trasferire il contenuto di una centralina guasta su una di ricambio. Così la nuova centralina non deve essere codificata dal concessionario.Clonazione centralina
Leggere il numero di telaio e scriverlo su una centralina di ricambio, in modo che corrisponda al veicolo.Lettura e scrittura VIN
Allineare il chilometraggio nella centralina al valore reale, ad esempio dopo la sostituzione di un contachilometri.Calibrazione chilometraggio
Riportare una centralina usata allo stato di fabbrica, in modo da poterla montare su un altro veicolo.Ripristino stato di fabbrica
Ricalcolare il checksum dopo una modifica, in modo che la centralina accetti i dati modificati.Correzione checksum
Leggere e ripristinare le tabelle di regolazione del motore. Necessario per modificare o ripristinare il software.Lettura e scrittura mappe motore
Leggere e decrittare i dati dell'immobilizzatore, per poter abbinare chiavi o centraline.Decrittazione dati IMMO
Sbloccare una centralina protetta per poterla leggere e scrivere, e poi bloccarla nuovamente.Sblocco centralina
Cancellare dopo un incidente i dati crash memorizzati nella centralina airbag, in modo che torni utilizzabile.Cancellazione dati crash

Hardware

Il software su cui funziona il dispositivo, oppure quale sistema serve sul computer se funziona tramite quest'ultimo.Sistema operativo
Windows 10 o versione successiva
Con quale cavo il programmatore viene collegato al computer.Collegamento al computer
Da USB-A a USB-B

Dimensioni e peso

La lunghezza, larghezza e altezza del dispositivo. Così può vedere quanto spazio occupa.Dimensioni
176 x 115 x 31,7 mm
Il peso del pacco con tutto il contenuto. Un set più pesante ha solitamente più adattatori.Peso di spedizione
1,75 kg
Tra quali temperature il dispositivo funziona correttamente. Importante in un'officina fredda o calda.Temperatura di esercizio
da -10 a 55 °C
Alimentazione
Adattatore 14 V / 60 W
JTAG e BDM
Tramite l'adattatore C4-10
Collegamento al PC
USB (tipo B)
Tensione di esercizio
DC 14 V / 24 V

Altre specifiche

Type
Pc-gestuurde ECU-programmeur
Vrijgeschakelde modules
ECM, TCM, BCM, BMS/VCU, motorfiets-ECM, zwaar segment en Crash Reset
Gewicht
Ca. 0,7 kg
Updates
12 maanden gratis na registratie
