OBDSTAR | SKU:
M034

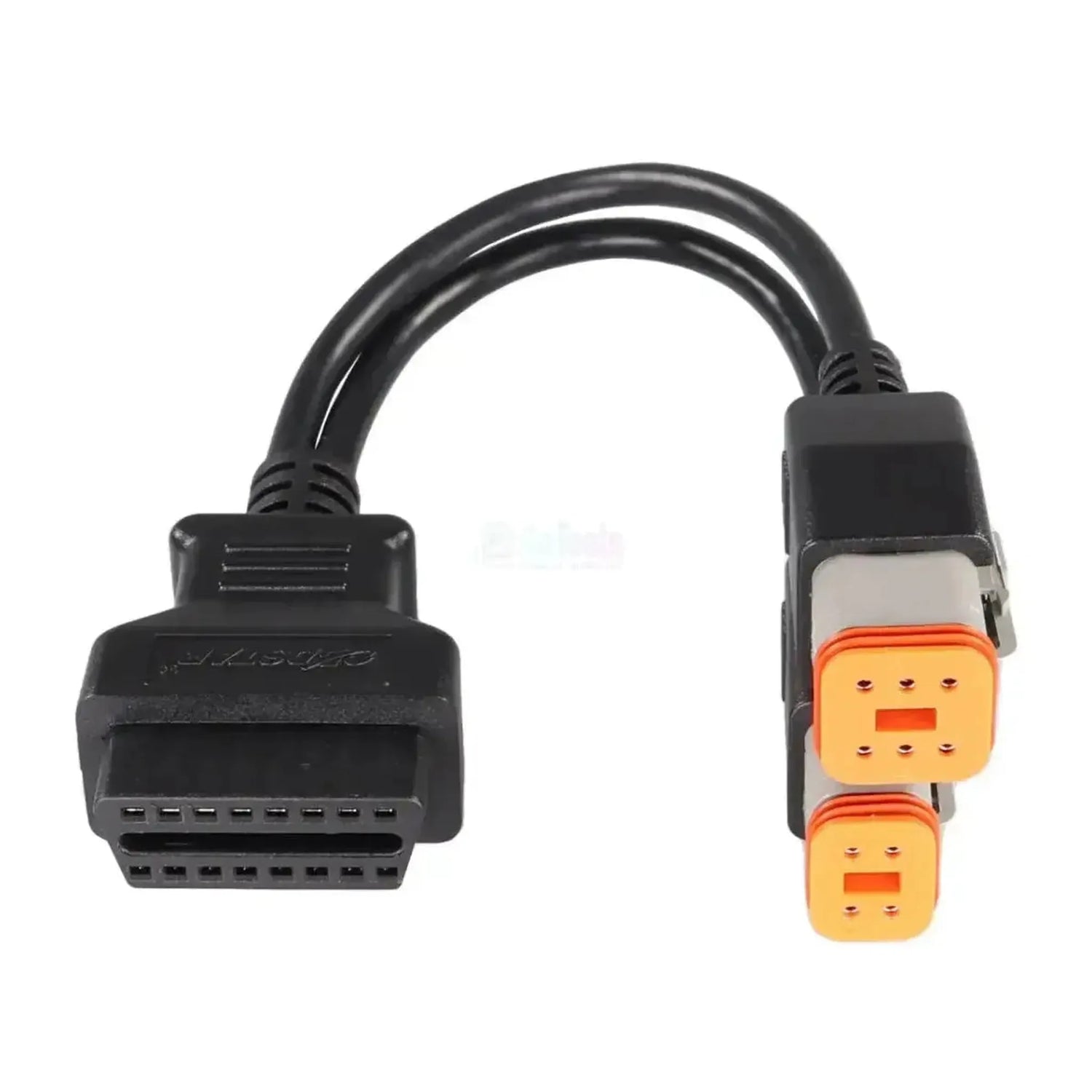

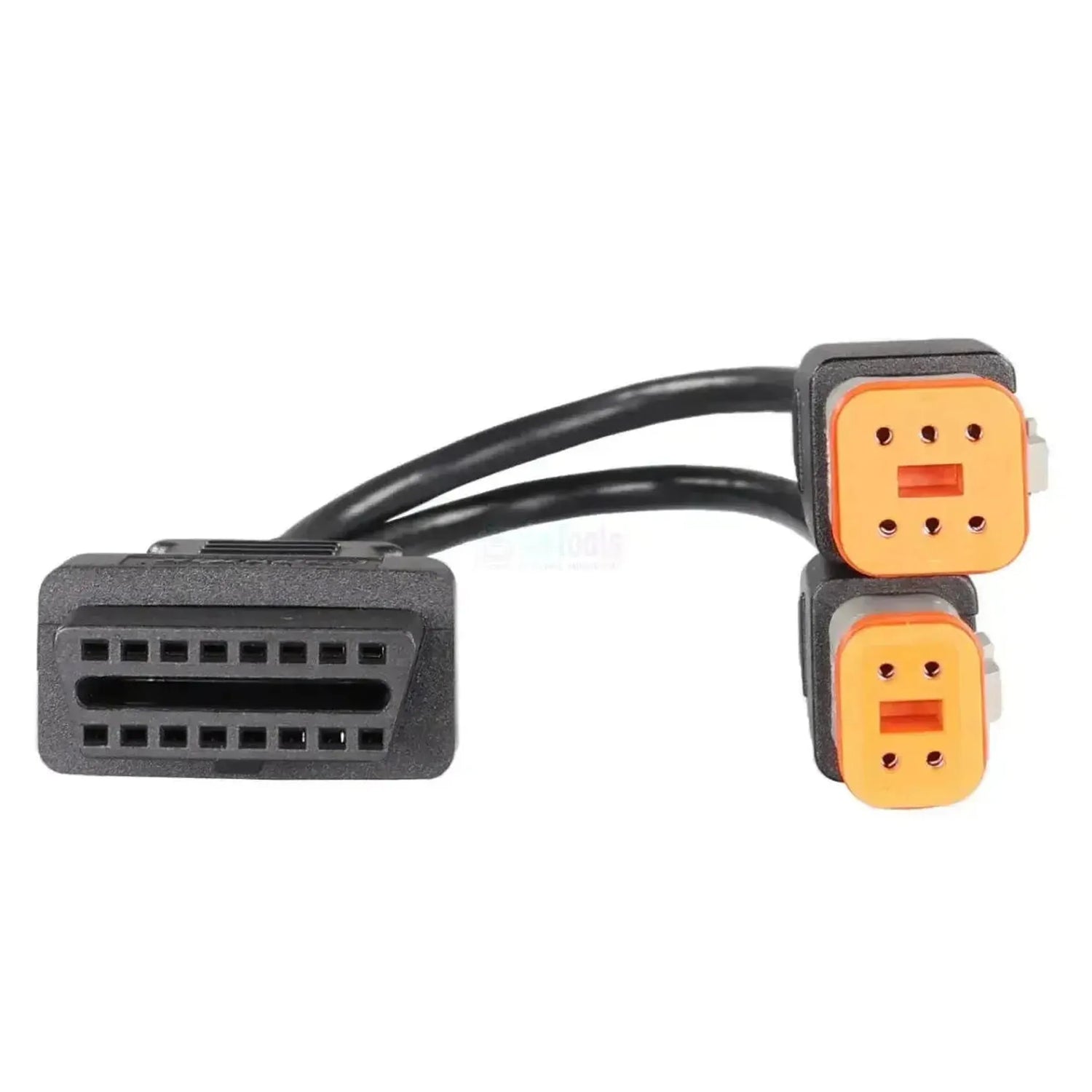

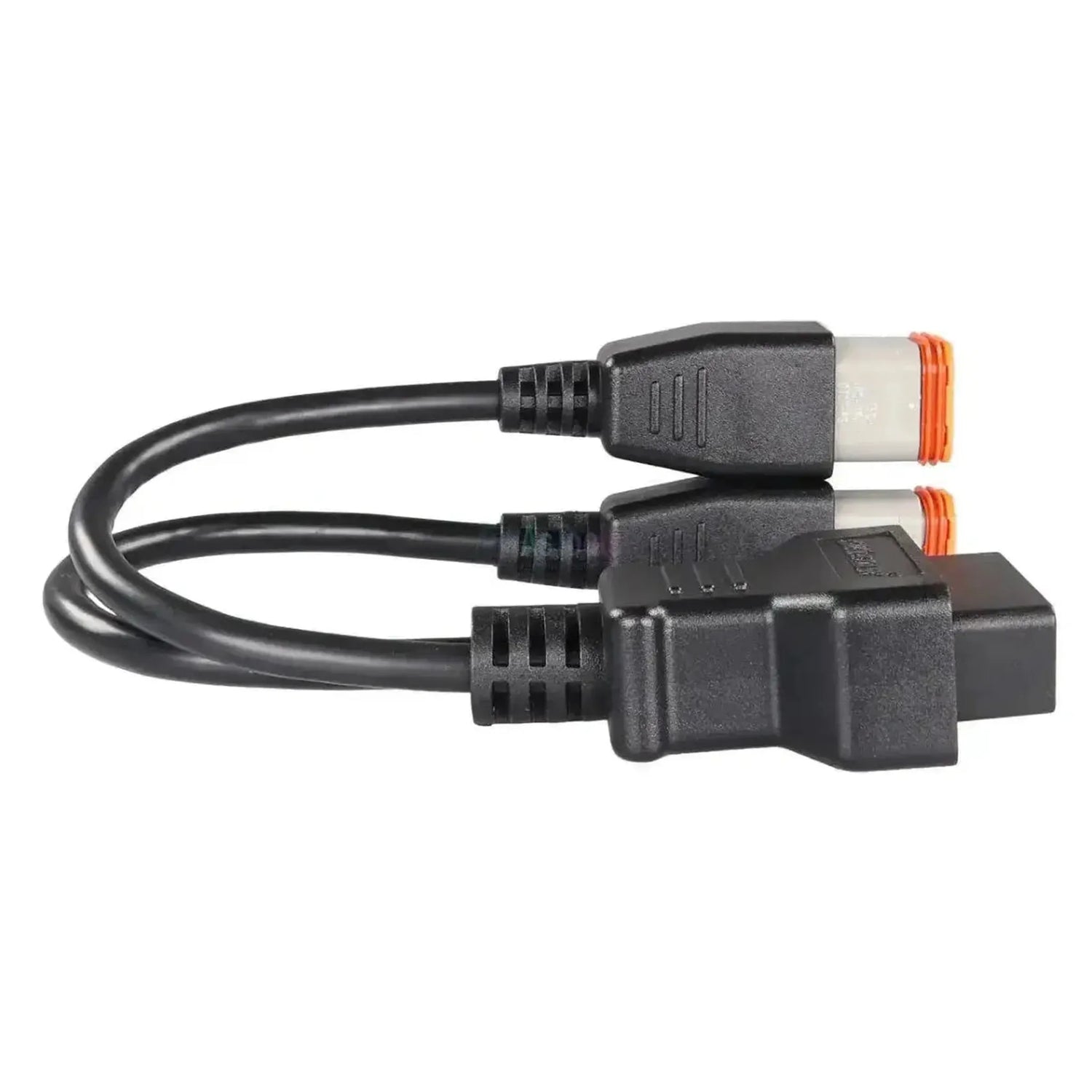

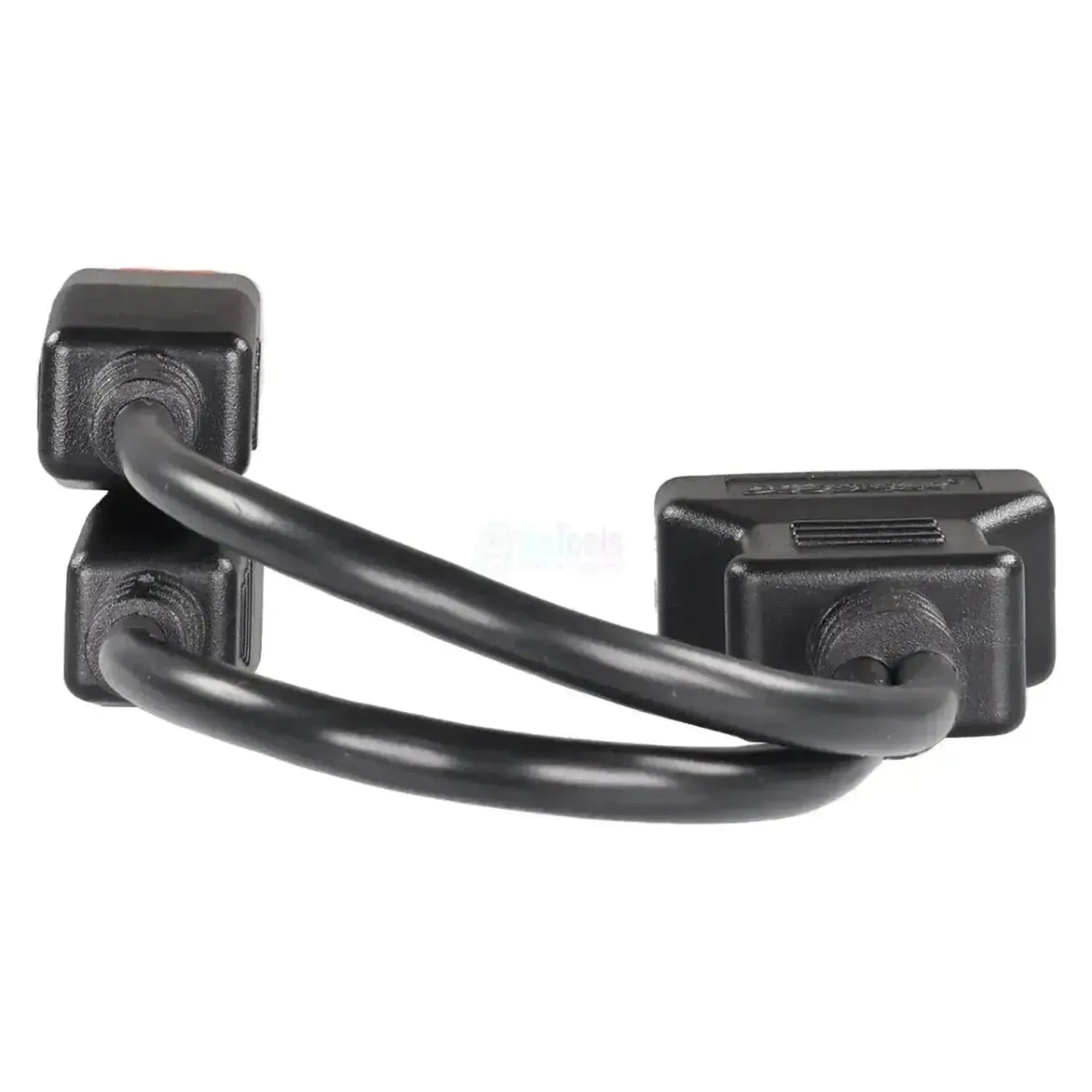

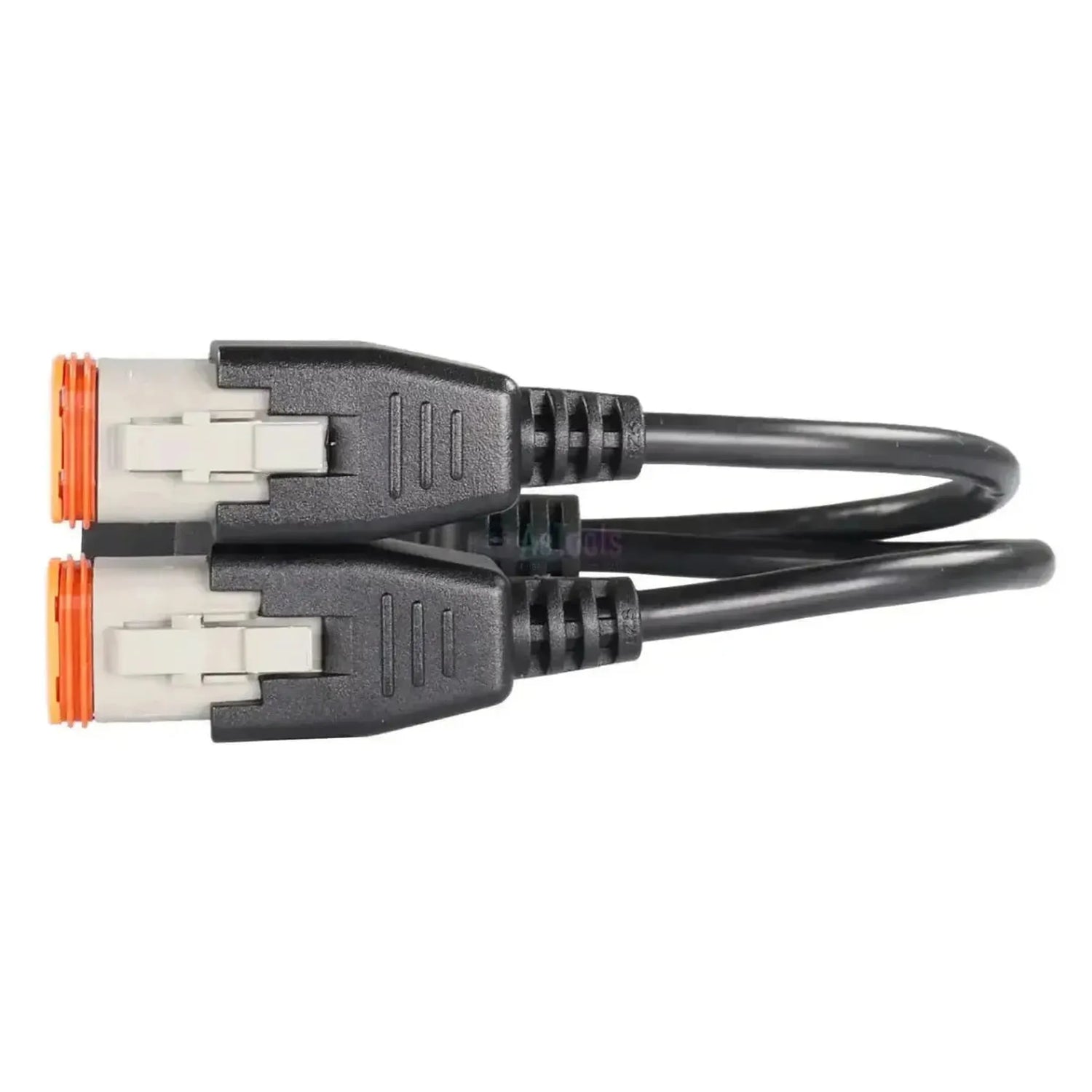

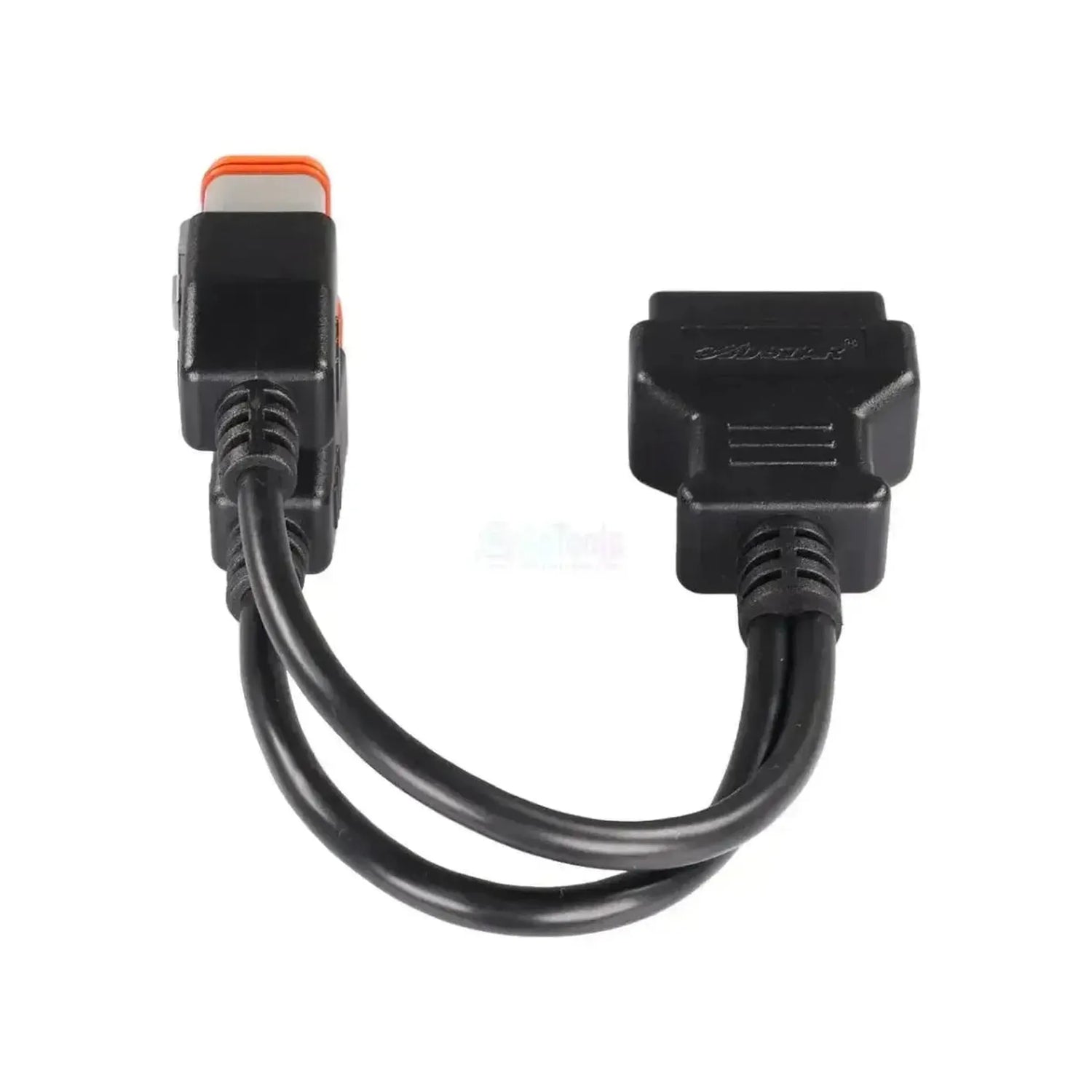

OBDSTAR (M034) | Cavo adattatore Harley Davidson 4+6-pin OBD – 16-pin OBD2 | Motocicletta
Prezzo normale
€36,95 incl.
€30,54 escl.
Non disponibile
Garanzia direttamente da AsTools
Garanzia direttamente da AsTools
Gestiamo direttamente i casi in garanzia, con rapidità e senza l'intervento del produttore. Grazie al nostro magazzino di ricambi interno e alla competenza tecnica, siamo generalmente in grado di assisterla immediatamente. Solo in casi eccezionali inoltriamo il prodotto al fornitore.
Garanzia di 2 anni su tutti i prodotti
Garanzia di 2 anni su tutti i prodotti
Tutti i nostri prodotti sono forniti con 2 anni di garanzia del produttore. Lei beneficia così di qualità durevole e di un servizio affidabile.
Reso semplice
Reso semplice
Può richiedere il reso facilmente tramite il suo account. Le invieremo l'etichetta di reso via e-mail. I costi di restituzione sono a suo carico.
Assistenza clienti professionale
Assistenza clienti professionale
I nostri esperti sono a Sua disposizione per assisterLa rapidamente e con competenza, sia online che presso il nostro negozio fisico. Domande? Non esiti a contattarci.
De OBDSTAR M034 verbindt de diagnoseaansluiting van Harley-Davidson-motorfietsen met de 16-pins OBD2-ingang van uw OBDSTAR-toestel. De kabel heeft een 4-pins en een 6-pins stekker. De aansluiting zit onder het zadel of achter een zijkap, afhankelijk van de modelreeks.
Oudere Harley's met J1850-communicatie hebben de 4-pins stekker. De CAN-bus-modellen hebben de 6-pins stekker. Met één kabel bereikt u dus beide generaties. U leest en wist foutcodes, bekijkt live data en gebruikt de speciale functies die uw toestel biedt. De kabel zet de aansluiting alleen fysiek om. Het toestel moet zelf de Harley-Davidson-diagnose ondersteunen, zoals de iScan Harley-Davidson en de MOTOMASTER.
PLUSPUNTEN
✔Eén kabel voor de 4-pins en de 6-pins Harley-aansluiting; u heeft geen tweede kabel nodig.
✔Geschikt voor de grote modelreeksen, van Sportster en Dyna tot Softail en Touring.
✔De M034 hoort standaard bij de OBDSTAR iScan Harley-Davidson; als losse kabel vervangt of vult u hem aan.
✔De kabel werkt passief: Er is geen eigen software of instelling nodig.
AANDACHTSPUNTEN
✕Uw uitleesapparaat moet de merkspecifieke Harley-Davidson-diagnose via de 4-pins of 6-pins aansluiting ondersteunen; de kabel zet geen protocollen om.
✕Een eenvoudige EOBD-codelezer werkt niet via deze kabel; die leest alleen de standaard OBD2-gegevens van auto's.
✕Gebruik de juiste stekker voor uw motorfiets; de andere stekker blijft los.
✕Welke functies u krijgt, verschilt per modelreeks, bouwjaar en de software van uw toestel.
Toepassingen en functionaliteiten
De kabel is bedoeld voor werkplaatsen en monteurs die Harley-Davidson-motorfietsen met de 4-pins of 6-pins aansluiting uitlezen.
Regeleenheden die u kunt benaderen
- Motorregeling: Injectie en ontsteking.
- ABS: Op modellen met ABS.
- Instrumenten: Teller en verlichting.
- Overige modules: Per model en uitrusting.
Wat u kunt doen
- Foutcodes: Lezen en wissen.
- Live data: Actuele meetwaarden bekijken.
- Identificatie: Gegevens van de regeleenheid.
- Overige functies: Waar het toestel ze biedt.
Zo gebruikt u hem
- Aansluiting zoeken: Zoek de stekker onder het zadel of een zijkap.
- Stekker kiezen: Tel de pinnen: 4 of 6.
- Aansluiten: Steek de passende stekker in de aansluiting.
- Toestel koppelen: Sluit de 16-pins stekker aan op het toestel.
- Uitlezen: Zet het contact aan en kies Harley-Davidson.
Compatibele voertuigen en toepassingen
Bepalend is de 4-pins of 6-pins diagnoseaansluiting. De 4-pins stekker hoort bij de J1850-modellen, de 6-pins stekker bij de CAN-bus-modellen:
Harley-Davidson, 4-pins (J1850):
- Touring (FLH/FLT): 2002 tot 2013.
- Softail: 2001 tot 2010.
- Dyna: 2004 tot 2011.
- Sportster: 2007 tot 2013.
- V-Rod: 2002 tot 2016.
Harley-Davidson, 6-pins (CAN-bus):
- Touring (FLH/FLT): 2014 tot 2020.
- Softail: 2011 tot 2020.
- Dyna: 2012 tot 2017.
- Sportster: Vanaf 2014.
- Street (XG): 2015 tot 2020.
💡
Goed om te weten: Bij de Softail zit de aansluiting onder het zadel, bij het achterspatbord. Bij Dyna, Sportster en Touring vanaf 2008 zit hij achter de linker zijkap; bij de Touring haalt u eerst de linker zijkoffer weg. Bij de V-Rod zit hij achter de rechter framekap.
Verpakkingsinhoud
- 1x OBDSTAR (M034) | Harley Davidson 4+6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets
Specifiche tecniche
Generale
- La marca del cavo o dell'adattatore. Spesso deve corrispondere alla marca del Suo strumento diagnostico.Marca
- OBDSTAR
- Il tipo di prodotto: un cavo adattatore singolo, un adattatore senza cavo o un set completo.Tipo di prodotto
- Cavo adattatore
Compatibilità
- Con quale marca di strumento diagnostico funziona il cavo. Un cavo di una marca di solito non è compatibile con un tester di un'altra marca.Strumento diagnostico compatibile
- OBDSTAR
- Se il cavo richiede un'alimentazione separata, ad esempio tramite pinze per batteria. Un cavo passivo funziona senza.Alimentazione propria necessaria
- No
Connessioni
- Il connettore che si inserisce nella presa diagnostica del veicolo o della macchina. Deve corrispondere esattamente.Connettore lato veicolo
- Harley Davidson OBD a 4+6 pin
- Il connettore dal lato del Suo strumento diagnostico o dell'interfaccia. Di solito un connettore OBD2 a 16 pin.Connettore lato strumento
- 16-pins OBD2 (J1962)
- Attraverso quali linee dati il cavo trasmette i segnali. Veicolo e tester devono usare lo stesso metodo di comunicazione.Comunicazione
- K-line
- CAN-bus
Dimensioni e peso
- Il peso del cavo o dell'adattatore.Peso
- 0,1 kg
Altre specifiche
- Toepassing
- Harley-Davidson-motorfietsen met de 4-pins of 6-pins diagnoseaansluiting
- Aansluiting apparaatzijde
- 16-pins OBD2 (J1962)
- Werking
- Passief, geen protocolconversie
- Geschikt voor
- OBDSTAR iScan Harley-Davidson en MOTOMASTER
- Segment
- Motorfiets
