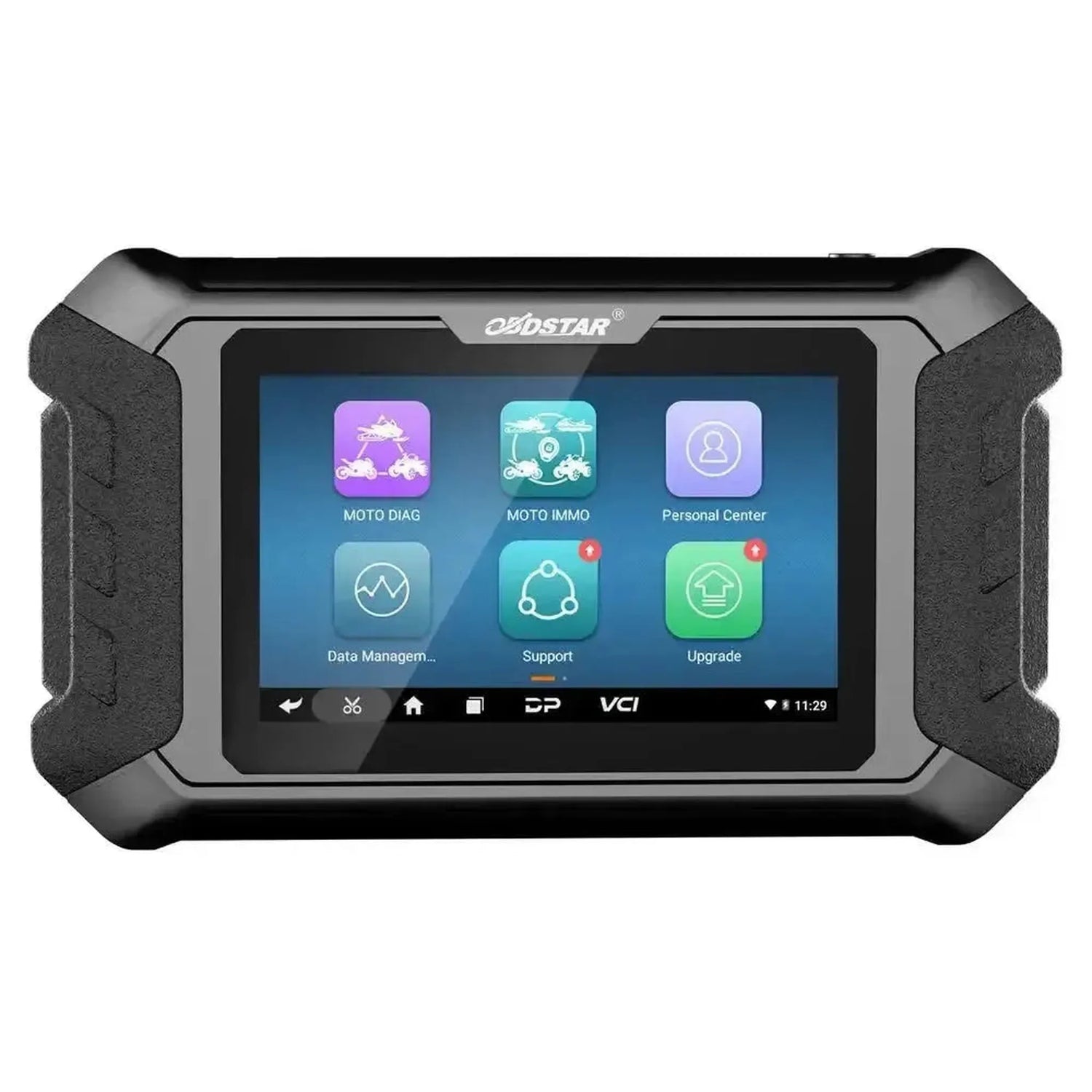

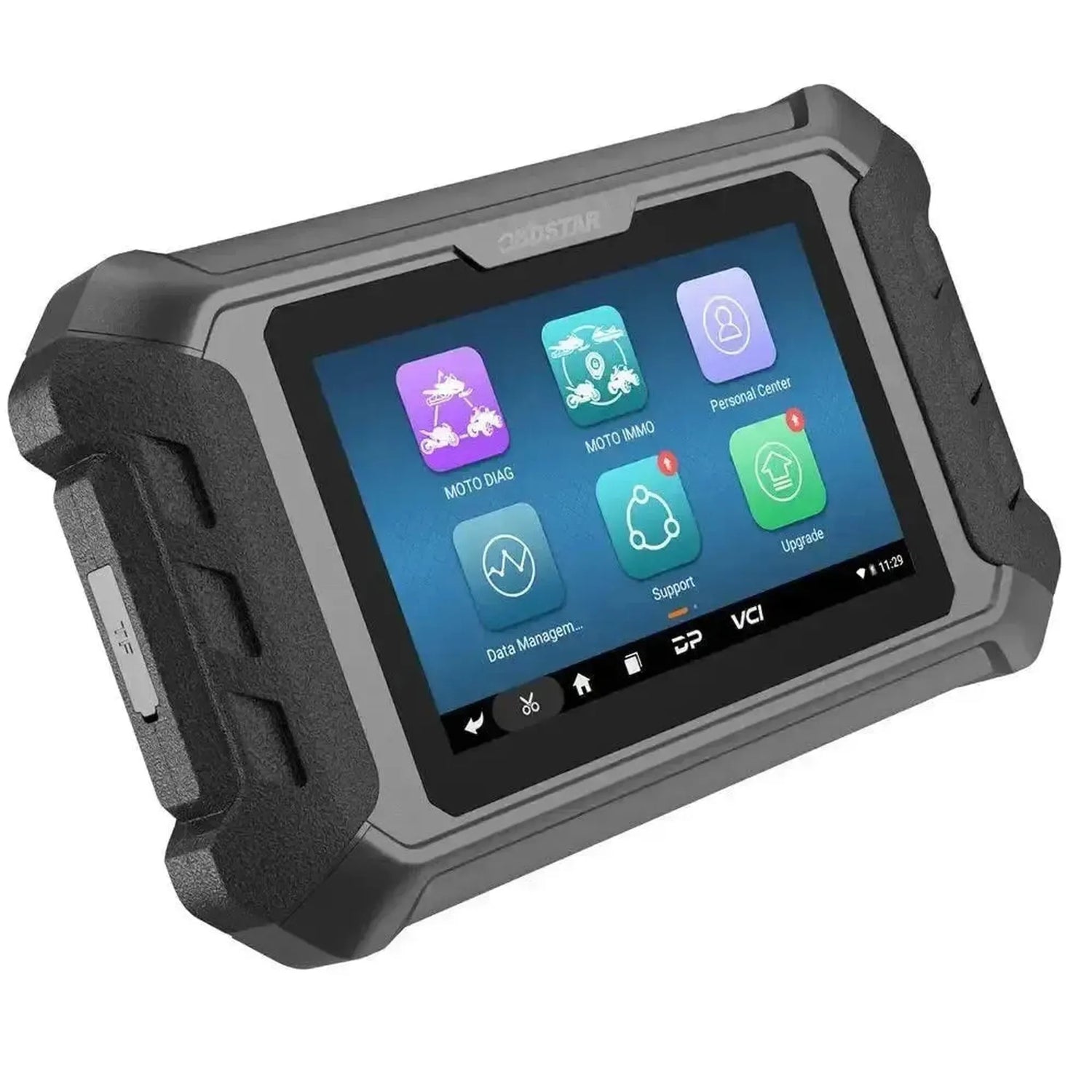

OBDSTAR IScan BMW | Uitleesapparaat | Motocicletta

Funzioni diagnostiche

OBDSTAR IScan BMW offre funzioni diagnostiche complete per i sistemi elettronici delle motociclette BMW. Di seguito sono riportate le funzioni disponibili per la ricerca e l'analisi dei guasti.

• Lettura codici difetto: Lettura dei codici difetto memorizzati e attivi da tutti i moduli di controllo supportati.
• Cancellazione codici difetto: Eliminazione dei codici difetto dopo la riparazione eseguita.
• Dati in tempo reale: Visualizzazione in tempo reale dei valori dei sensori come testo, diagramma d'onda o strumentazione digitale per l'analisi di errori di sensori e componenti.
• Registrazione e riproduzione dati: Registrazione dei flussi di dati in tempo reale e riproduzione successiva per un'analisi dettagliata dei guasti.
• Test attuatori: Attivazione di componenti e attuatori per verificare il funzionamento.

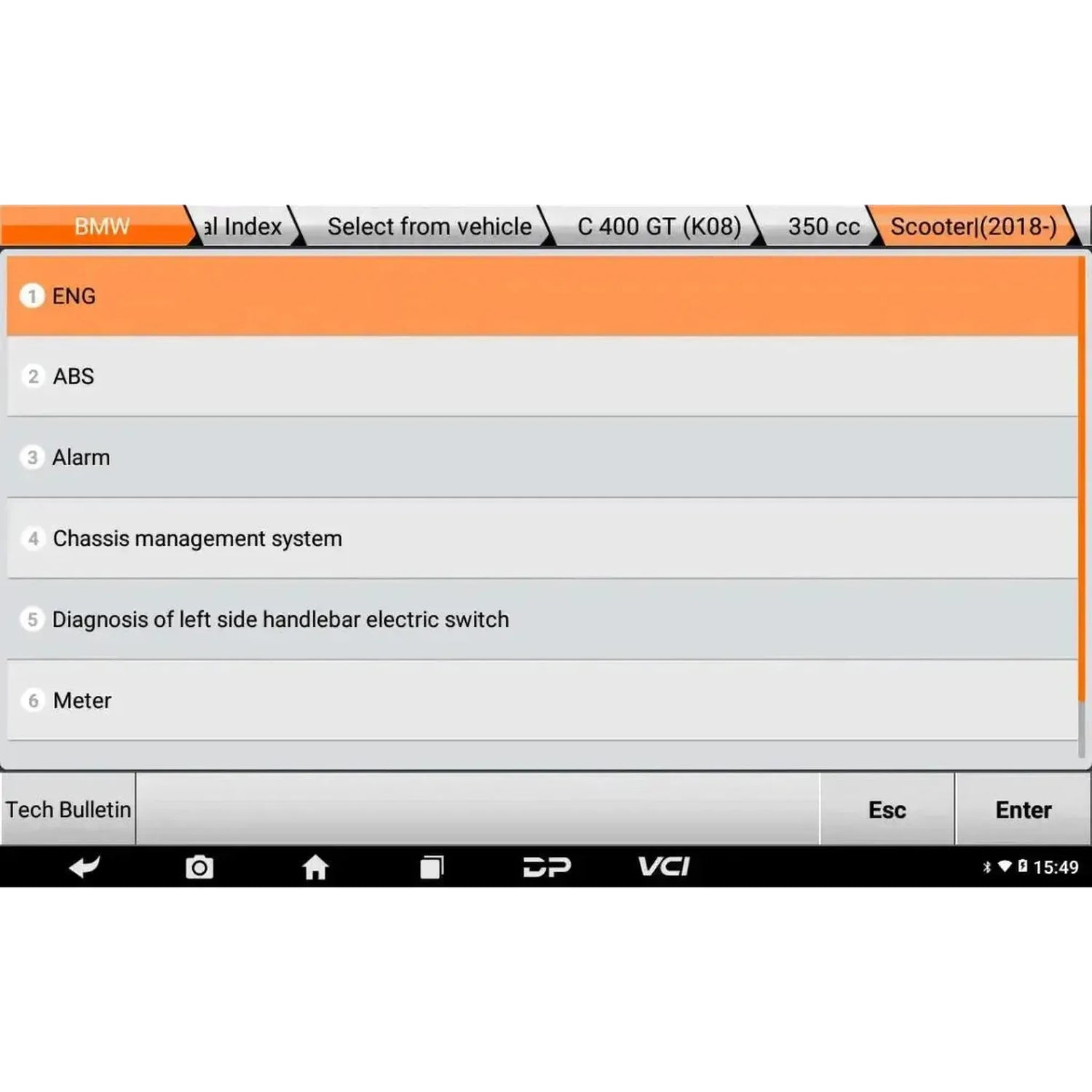

• Scansione automatica: Scansione automatizzata di tutti i moduli di controllo per una rapida panoramica dei guasti di sistema.
• Riconoscimento automatico VIN: Rilevamento automatico del numero di identificazione del veicolo per una rapida selezione del veicolo.
• Codifica moduli: Codifica dei moduli di controllo dopo la sostituzione o la modifica.
• Programmazione moduli: Programmazione dei moduli di controllo con software specifico del marchio.
• Impostazioni ECU: Regolazione dei valori di configurazione nel modulo di controllo del motore.
• Guida ai difetti: Informazioni di supporto, bollettini tecnici e informazioni sui connettori diagnostici per l'assistenza durante la riparazione.

Funzioni di servizio e manutenzione

OBDSTAR IScan BMW supporta un'ampia gamma di funzioni di servizio e manutenzione per le motociclette BMW. La disponibilità delle funzioni può variare in base al modello e all'anno di costruzione.

Motore e trasmissione

• Impostazione limitatore di giri durante il rodaggio: Configurazione della limitazione dei giri durante il periodo di rodaggio.
• Apprendimento e regolazione sensore valvola a farfalla: Apprendimento e calibrazione del sensore della valvola a farfalla dopo la sostituzione o la pulizia.
• Regolazione sensore Hall: Regolazione del sensore Hall per la corretta elaborazione del segnale.
• Apprendimento sensore manopola del gas e sensore posizione rotore: Apprendimento del sensore della manopola del gas e del sensore di posizione del rotore.
• Regolazione rapporto marcia folle: Regolazione dell'impostazione del punto morto della trasmissione.
• Avvio assistente cambio automatizzato: Inizializzazione dell'assistente cambio automatizzato.
• Scrittura numero di identificazione veicolo nel modulo trasmissione: Programmazione del VIN nel modulo trasmissione.

Sistemi frenanti e di stabilità

• Spurgo modulatore di pressione: Spurgo del modulatore di pressione nel sistema frenante.
• Azzeramento valori adattativi del sensore di imbardata: Azzeramento dei valori appresi dal sensore di imbardata.
• Azzeramento indicatore usura pastiglie freni: Azzeramento dell'indicatore di usura dopo la sostituzione delle pastiglie.
• Impostazione codifica versione ABS: Configurazione della codifica versione del modulo ABS.
• Scrittura del numero di identificazione del veicolo nel modulo ABS: Programmazione del VIN nel modulo ABS.

Pneumatici e sospensioni

• Apprendimento dei sensori di pressione degli pneumatici (RDC): Registrazione dei sensori di pressione degli pneumatici al sistema.
• Cancellazione dei dati del sensore di pressione degli pneumatici (RDC): Rimozione dei dati memorizzati dai sensori di pressione degli pneumatici.
• Calibrazione dei dati di adattamento degli pneumatici: Calibrazione dei dati di adattamento relativi agli pneumatici.
• Calibrazione della sospensione elettronica (ESA): Calibrazione del sistema di sospensione elettronica.
• Calibrazione dei sensori di assetto (ESA/DDC): Calibrazione dei sensori di assetto per i sistemi ESA e DDC.
• Calibrazione della molla della sospensione elettronica (ESA): Calibrazione della molla nel sistema ESA.
• Calibrazione generale dell'impianto idraulico: Calibrazione del circuito idraulico completo.
• Sollevamento e abbassamento del telaio e delle sospensioni: Controllo dell'assetto del telaio e della sospensione.
• Controllo della pompa idraulica della sospensione: Attivazione della pompa idraulica della sospensione.
• Correzione del livello di riempimento dell'impianto idraulico del telaio: Regolazione del livello di riempimento dell'impianto idraulico del telaio.

Carrozzeria e sistemi di comfort

• Calibrazione dei fari: Calibrazione dell'allineamento dei fari.
• Calibrazione del parabrezza: Calibrazione del parabrezza regolabile elettricamente.
• Calibrazione delle prese di corrente di bordo: Calibrazione delle prese di corrente a bordo.
• Calibrazione del sensore di tipo film: Calibrazione del sensore di tipo film.
• Calibrazione dei sensori radar: Calibrazione dei sensori radar per i sistemi di assistenza alla guida.
• Attivazione dei sensori radar: Attivazione dei sensori radar dopo l'installazione.
• Attivazione della modalità di campo per i sensori radar: Attivazione della modalità di campo per i sensori radar.
• Calibrazione dell'uscita pin 5 dell'unità di controllo GMSF: Calibrazione dell'uscita sul pin 5 dell'unità di controllo GMSF.

Sistemi elettrici e di sicurezza

• Disattivazione/attivazione della chiave di accensione: Attivazione e disattivazione delle chiavi di accensione nel sistema.
• Registrazione del telecomando: Registrazione di un telecomando nel sistema del veicolo.
• Sincronizzazione del telecomando a infrarossi: Sincronizzazione del telecomando a infrarossi.
• Impostazione della lingua per la chiamata d'emergenza intelligente: Configurazione della lingua per il sistema di chiamata d'emergenza intelligente.
• Aggiornamento della chiamata d'emergenza intelligente: Aggiornamento del sistema di chiamata d'emergenza intelligente.
• Aggiornamento dei servizi telematici: Aggiornamento dei servizi telematici.
• Associazione del numero di serie del display TFT: Accoppiamento del numero di serie del display TFT al sistema.
• Scrittura del numero di identificazione del veicolo nel quadro strumenti: Programmazione del VIN nel quadro strumenti.
• Regolazione del contachilometri: Regolazione del contachilometri nel quadro strumenti.

Alimentazione ad alta tensione e azionamento elettrico

• Determinazione della capacità della batteria ad alta tensione: Rilevamento della capacità effettiva della batteria ad alta tensione.
• Avvio del sistema ad alta tensione e della batteria: Inizializzazione del sistema ad alta tensione e della batteria.
• Scrittura dell'ID della batteria ad alta tensione: Programmazione del codice di identificazione nella batteria ad alta tensione.
• Ricalibratura dello stato di carica (SOC): Ricalibratura del calcolo dello stato di carica.
• Attivazione del convertitore DC/DC: Attivazione del convertitore DC/DC nel sistema ad alta tensione.
• Ripristino dell'autonomia residua della batteria di trazione: Ripristino del calcolo dell'autonomia residua.

Intervallo di manutenzione e assistenza

• Impostazione della data dell'indicatore di intervallo di manutenzione: Configurazione della data di manutenzione nell'indicatore.
• Impostazione indicatore intervallo di servizio distanza residua: Configurazione della distanza rimanente fino al successivo intervento di manutenzione.
• Impostazione dati di servizio: Configurazione dei dati relativi alla manutenzione.

Altre funzioni di servizio e manutenzione

• Attivazione/disattivazione modalità trasporto: Abilitazione o disabilitazione della modalità trasporto.
• Attivazione/disattivazione modalità presentazione: Abilitazione o disabilitazione della modalità presentazione.
• Impostazione modalità campo: Configurazione della modalità campo per scopi diagnostici.
• Avvio modalità audio: Inizializzazione della modalità audio.
• Ripristino impostazioni di fabbrica modalità audio: Ripristino della modalità audio alle impostazioni di fabbrica.
• Esecuzione adattamenti dipendenti dall'equipaggiamento: Effettuazione di adattamenti in base all'equipaggiamento del veicolo.

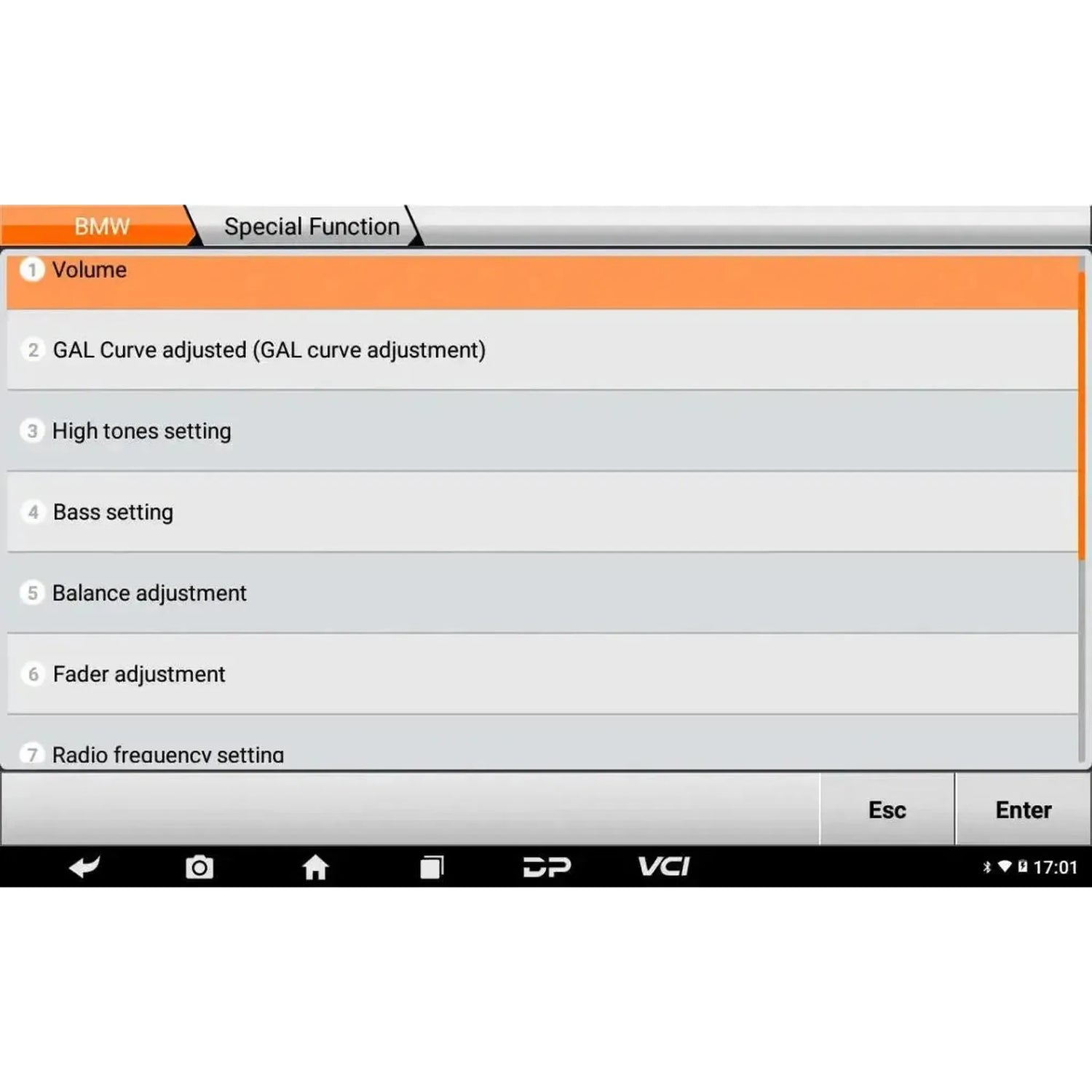

Funzioni e capacità speciali

L'OBDSTAR IScan BMW offre, oltre alla diagnostica standard, alcune funzioni speciali che aumentano la facilità d'uso e l'efficienza.

• Aggiornamento software con un clic: Aggiornamento della versione del software dell'apparecchio tramite WiFi con una sola operazione.
• Assistenza remota: Supporto a distanza da parte dei tecnici OBDSTAR tramite connessione WiFi.

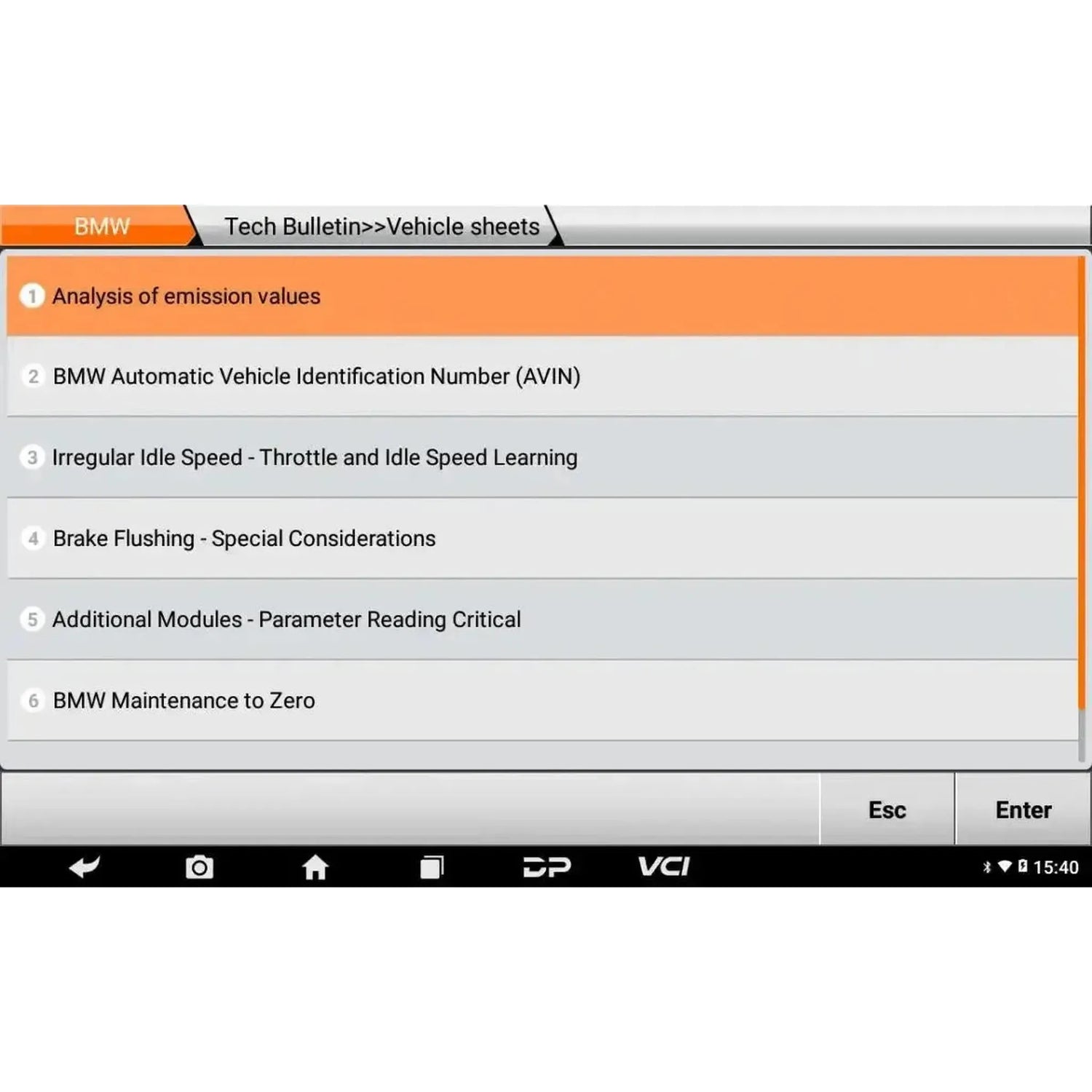

• Guida ai guasti e bollettini tecnici: Accesso a guide dei guasti, informazioni di supporto e bollettini tecnici a supporto della diagnostica e della riparazione.

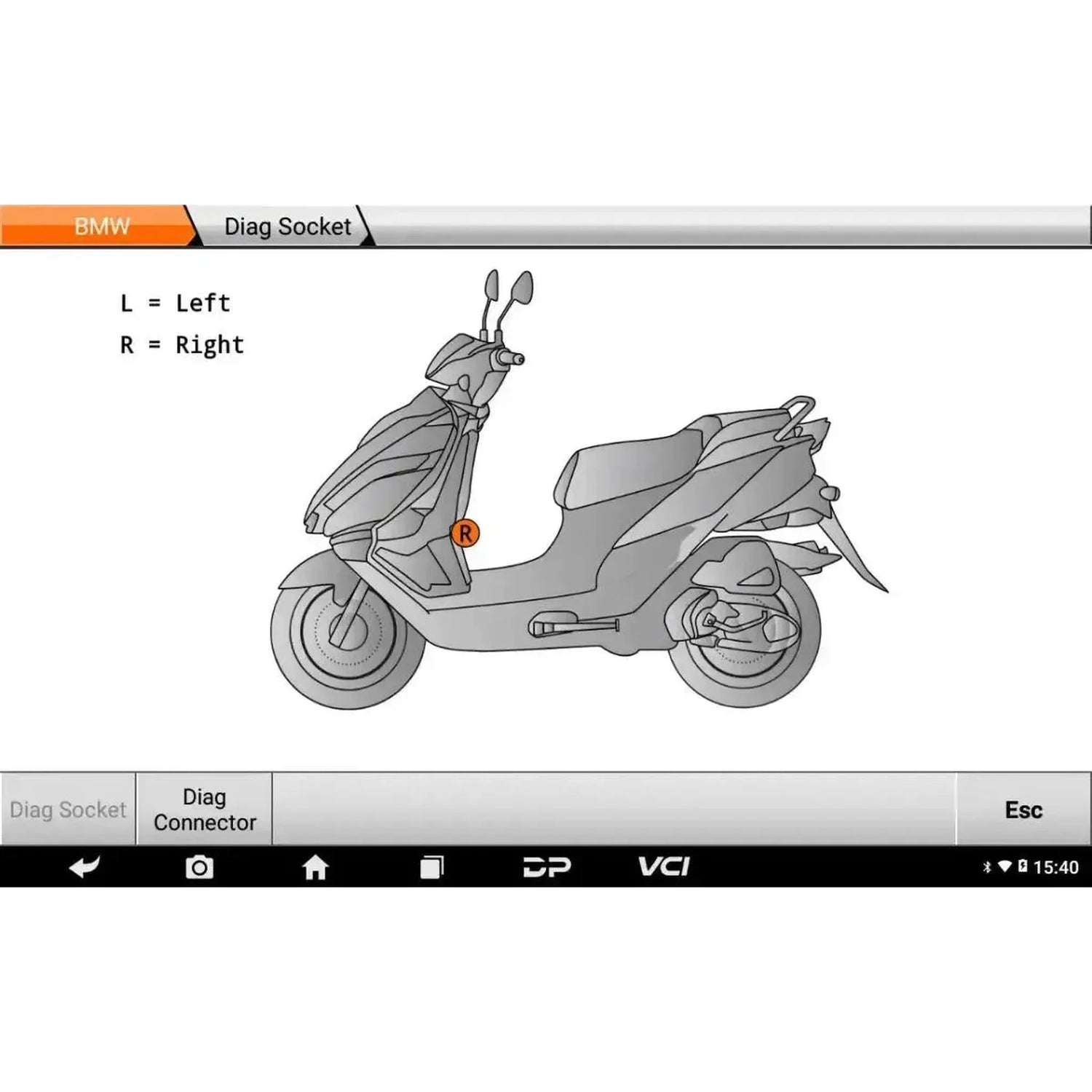

• Informazioni sulla connessione diagnostica: Visualizzazione della posizione e della disposizione dei pin delle connessioni diagnostiche per ogni modello di veicolo.
• Modalità di visualizzazione multiple per i dati in tempo reale: Presentazione dei dati come testo, diagramma d'onda o indicatore strumentale.

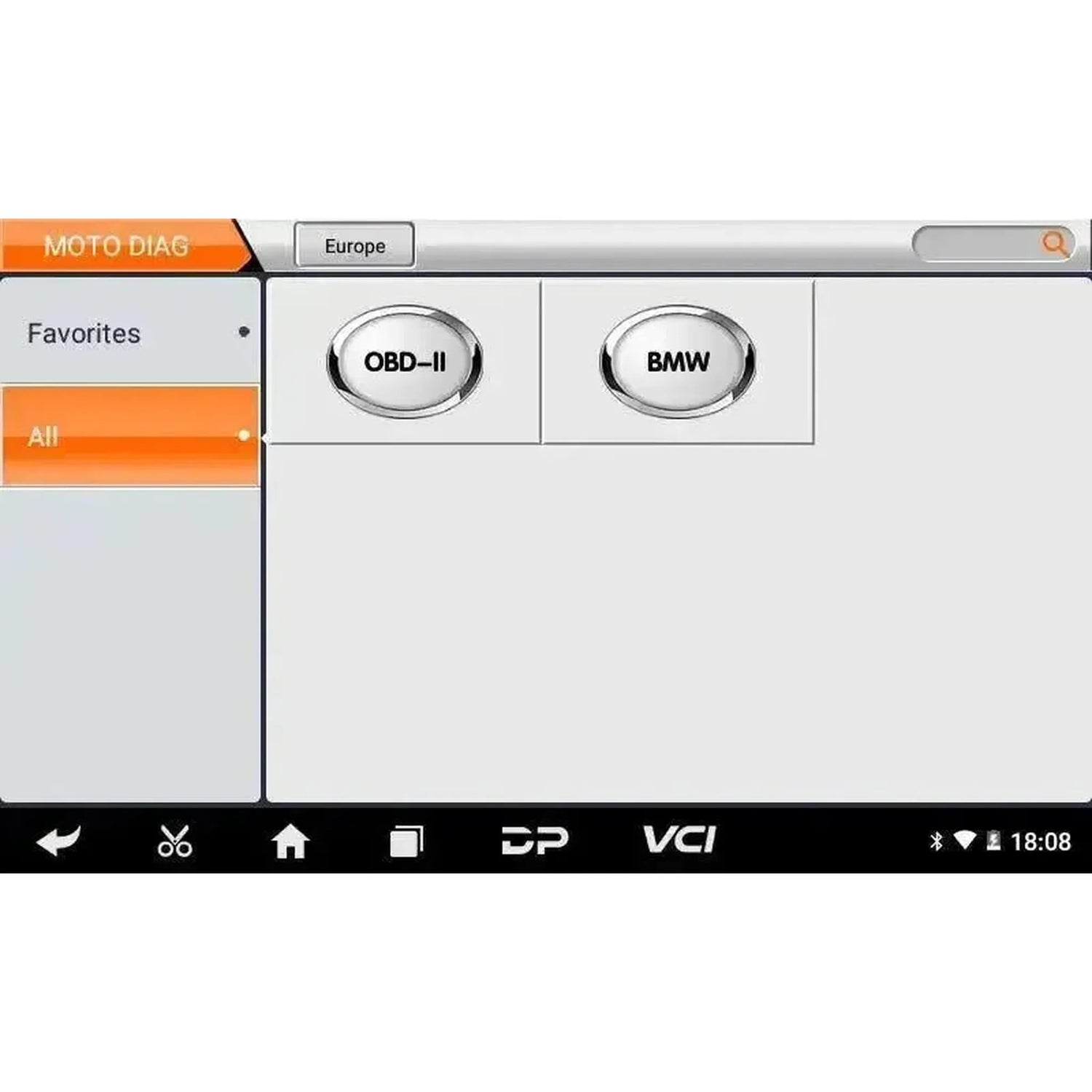

Marchi di veicoli supportati

L'apparecchio è stato sviluppato specificamente per la diagnostica di motociclette di un unico marchio di veicoli.

• Europeo: BMW

Aggiunte e ampliamenti opzionali

Per l'OBDSTAR IScan BMW sono disponibili accessori hardware aggiuntivi per connessioni diagnostiche specifiche.

Moduli hardware e accessori

• Cavo di messa a terra M002A: Cavo per la messa a terra dell'apparecchio durante i lavori diagnostici.
• Cavo jumper multifunzione M003A: Cavo jumper per diverse connessioni diagnostiche.

Informazioni sulla licenza

L'OBDSTAR IScan BMW viene fornito con una licenza software che fornisce accesso alle funzioni diagnostiche e agli aggiornamenti software per motociclette BMW. La licenza è associata al numero di serie dell'apparecchio.

• Periodo di licenza: Validità di 1 anno a partire dall'attivazione dell'apparecchio.
• Aggiornamenti software: Durante il periodo di licenza, vengono offerti aggiornamenti con nuova copertura dei modelli, funzioni aggiuntive e correzioni di bug per motociclette BMW, disponibili tramite WiFi con un clic.
• Funzioni estese: Una licenza attiva è necessaria per accedere agli aggiornamenti online, all'assistenza remota da parte dei tecnici OBDSTAR e al software diagnostico più aggiornato.
• Dopo la scadenza della licenza: L'apparecchio continua a funzionare con l'ultima versione del software installata, ma i nuovi aggiornamenti e l'espansione della copertura dei modelli richiedono il rinnovo della licenza.

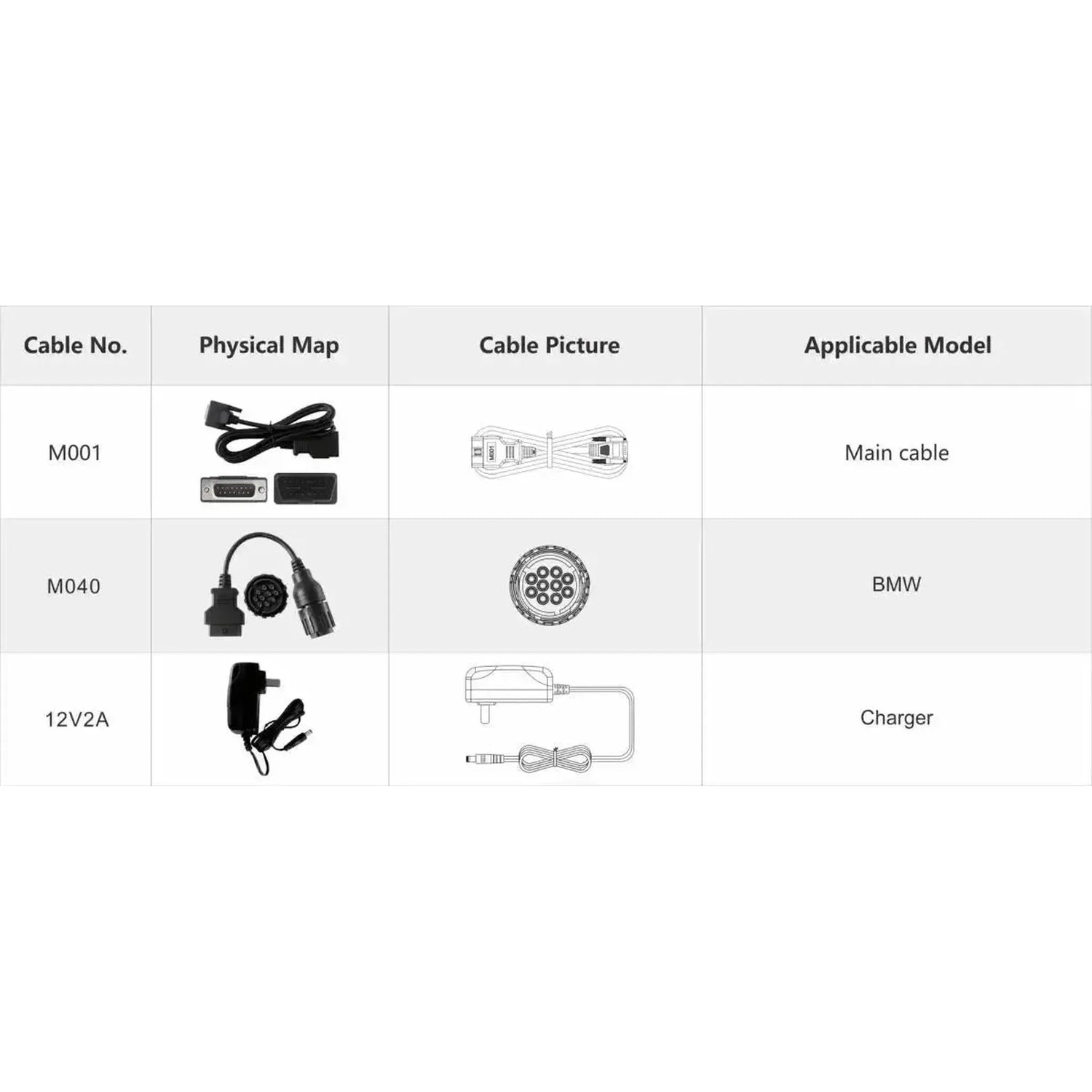

Contenuto della confezione

• 1x Apparecchio diagnostico OBDSTAR IScan BMW
• 1x Caricabatterie 12V/2A
• 1x Cavo principale M001
• 1x Adattatore diagnostico BMW M040

Specifiche tecniche
