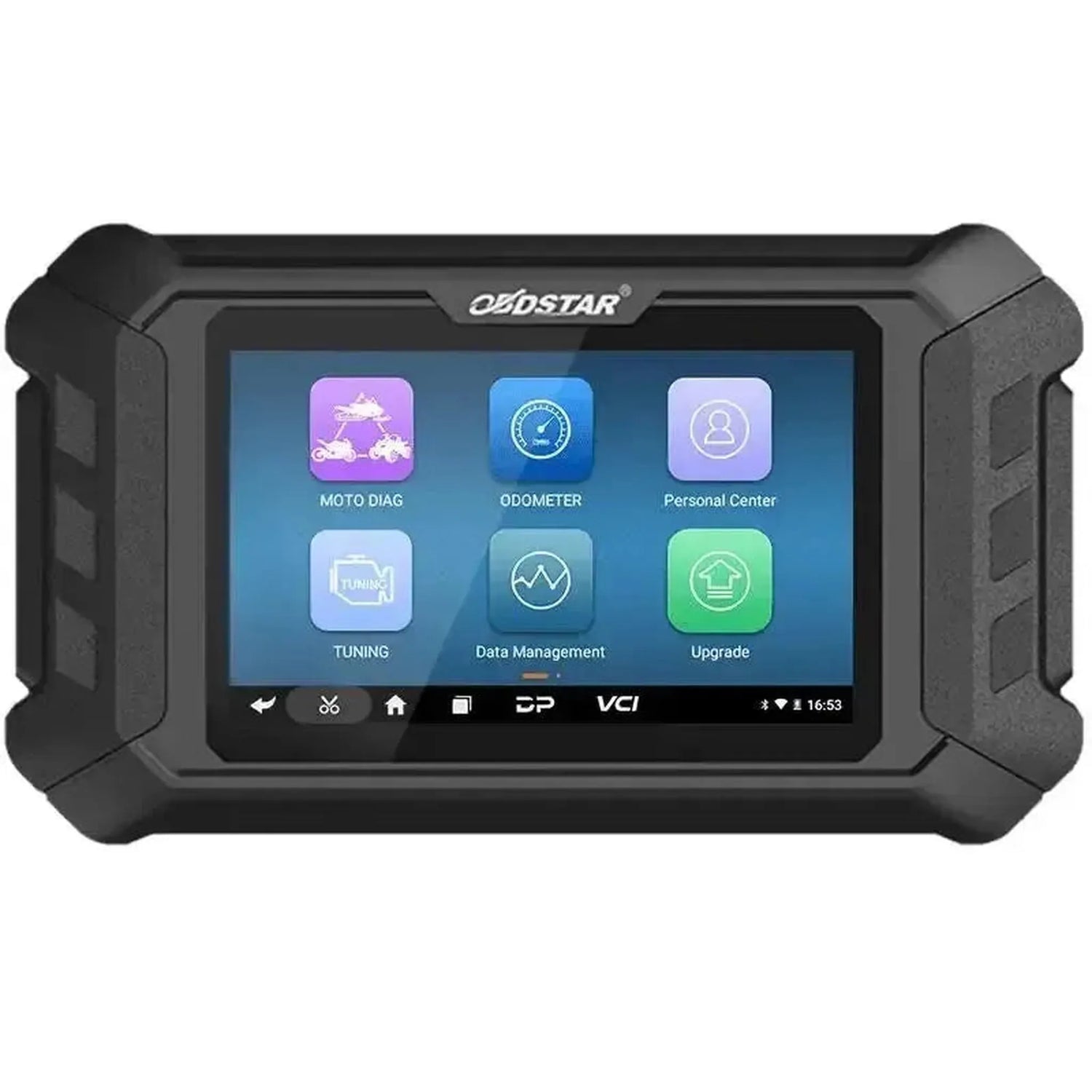

OBDSTAR MS50 STD | Dispositivo di lettura | Ciclomotori/Motocicli

Applicazioni e funzionalità

Lo strumento si connette alla porta diagnostica della motocicletta e accede ai moduli di controllo presenti.

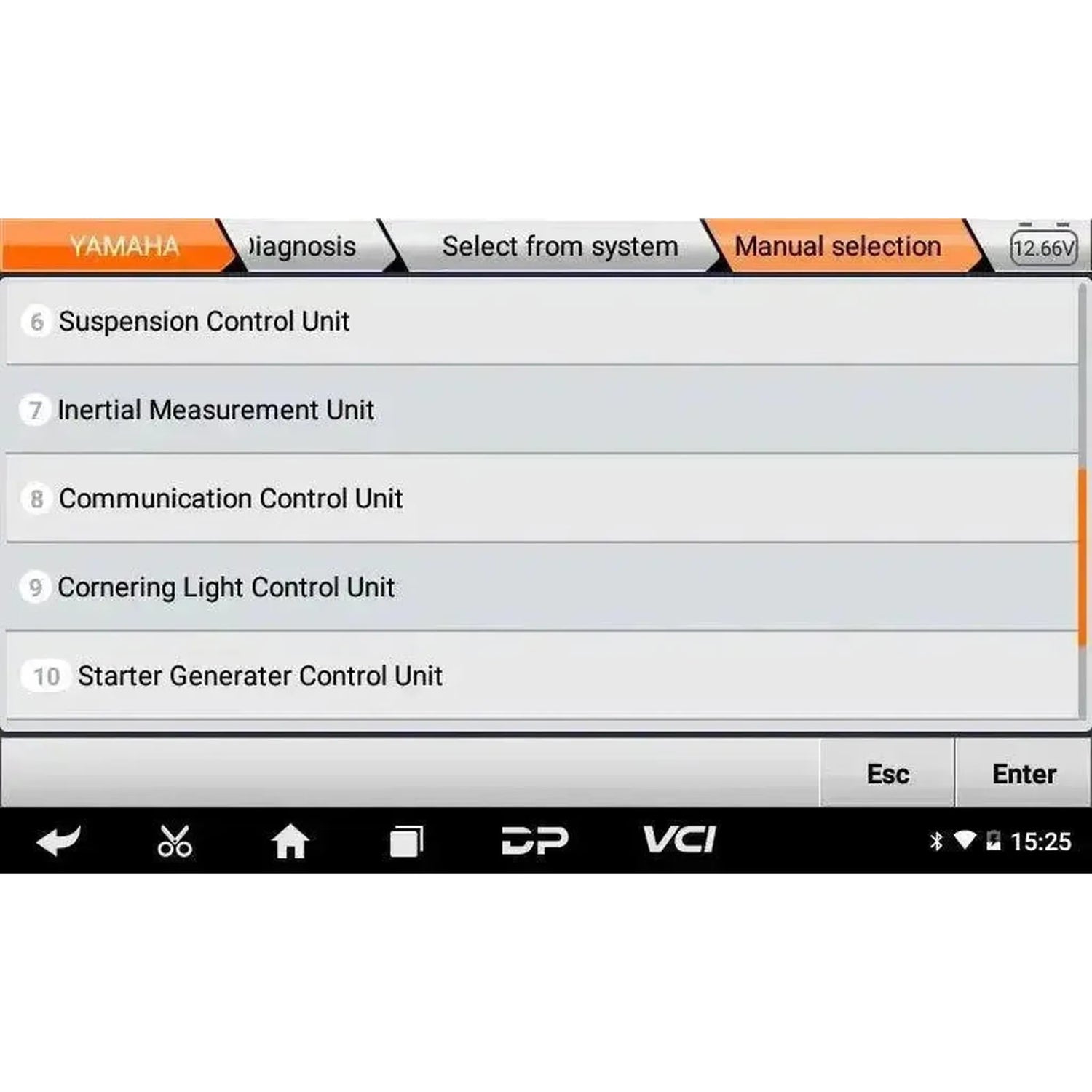

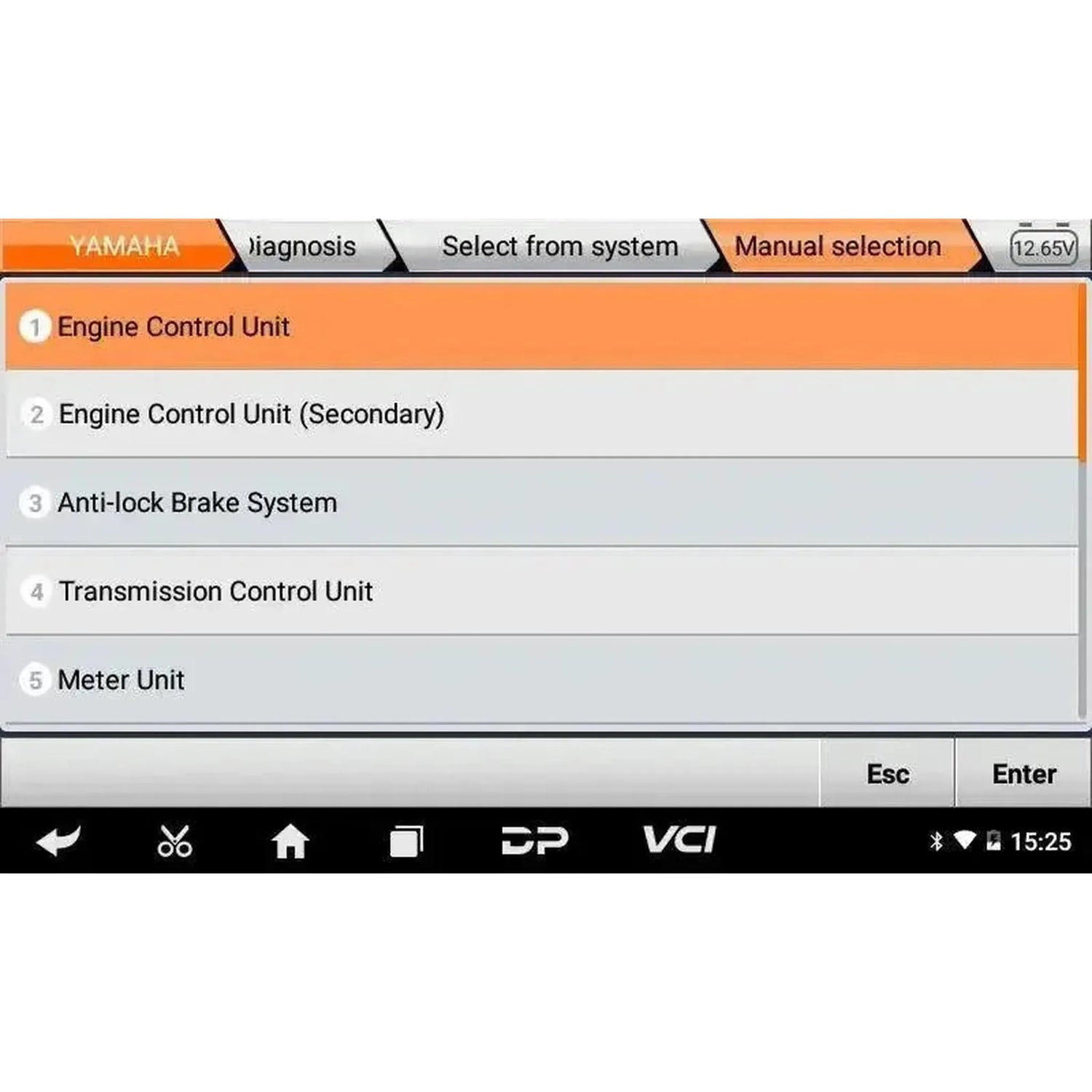

Sistemi raggiungibili

• Motore: Il modulo di controllo per l'iniezione di carburante e l'accensione, dove avviene la maggior parte della diagnostica.
• ABS: Leggere, controllare il sistema antibloccaggio e configurare il modulo di controllo su modelli dotati di ABS.
• Antifurto: Il sistema di blocco dell'avviamento, per l'apprendimento di chiavi e trasponditori.
• Quadro strumenti: Il contachilometri e il relativo modulo di controllo, inclusa la codifica.
• Sospensioni: Sospensioni regolate elettronicamente e sospensioni pneumatiche, dove il modello le prevede.
• Interruttori del manubrio: I blocchi interruttori elettrici sinistro e destro sul manubrio, diagnosticabili singolarmente.
• EPS: La direzione assistita elettrica su modelli dotati di questa tecnologia.
• BMS: Il sistema di gestione della batteria su motociclette elettriche e ibride.
• Allarme e funzioni di parcheggio: Il sistema di allarme e le funzioni di parcheggio.
• TPMS: Il sistema di monitoraggio della pressione dei pneumatici.
• Altri moduli: Quali altri siano raggiungibili varia a seconda del marchio, modello e anno di costruzione.

Cosa è possibile fare

• Scansione automatica e riconoscimento VIN: Inventariare tutti i moduli disponibili contemporaneamente e identificare automaticamente il veicolo.
• Leggere e cancellare i codici di errore: Estrarre i codici memorizzati e attivi dai moduli di controllo e svuotare la memoria dopo la riparazione.

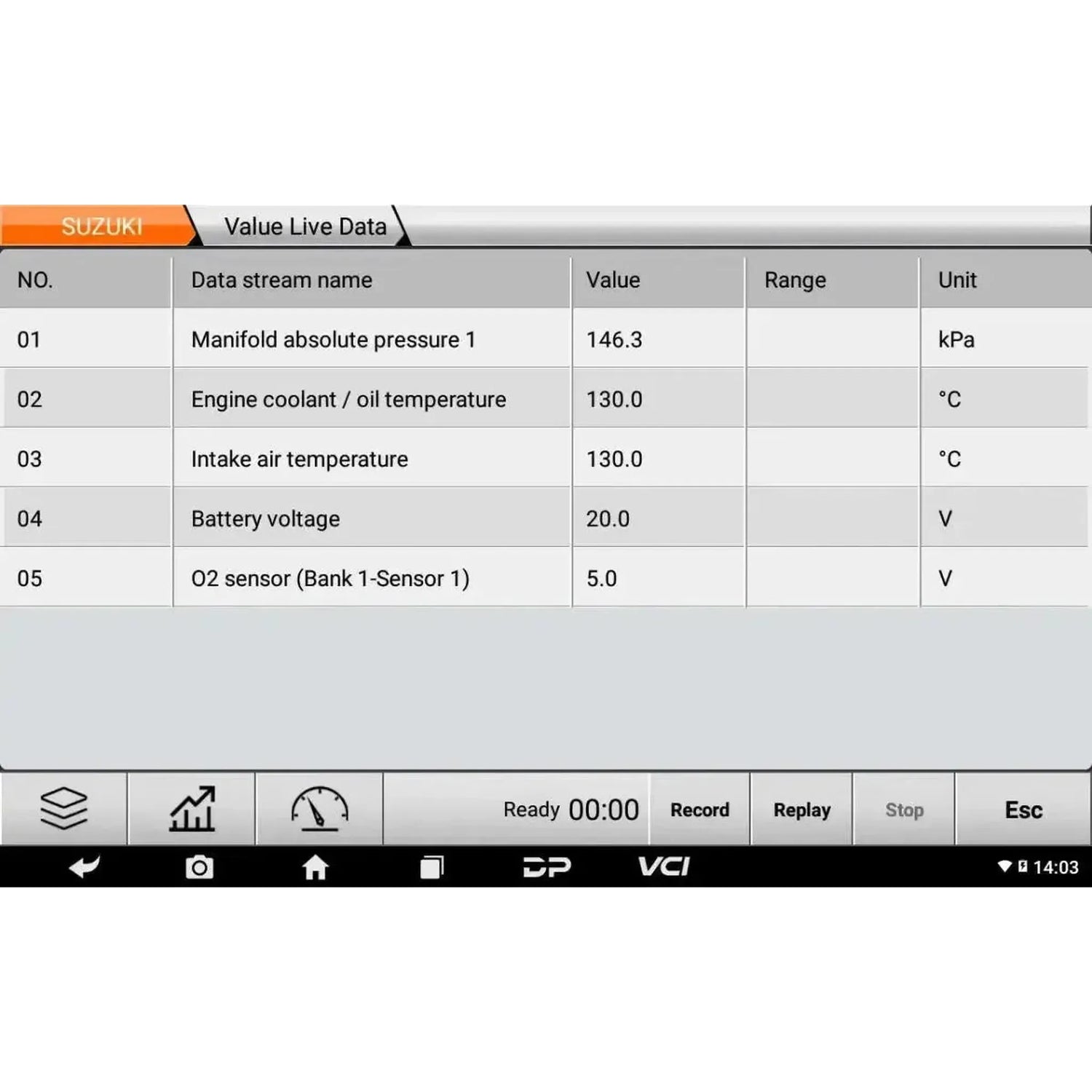

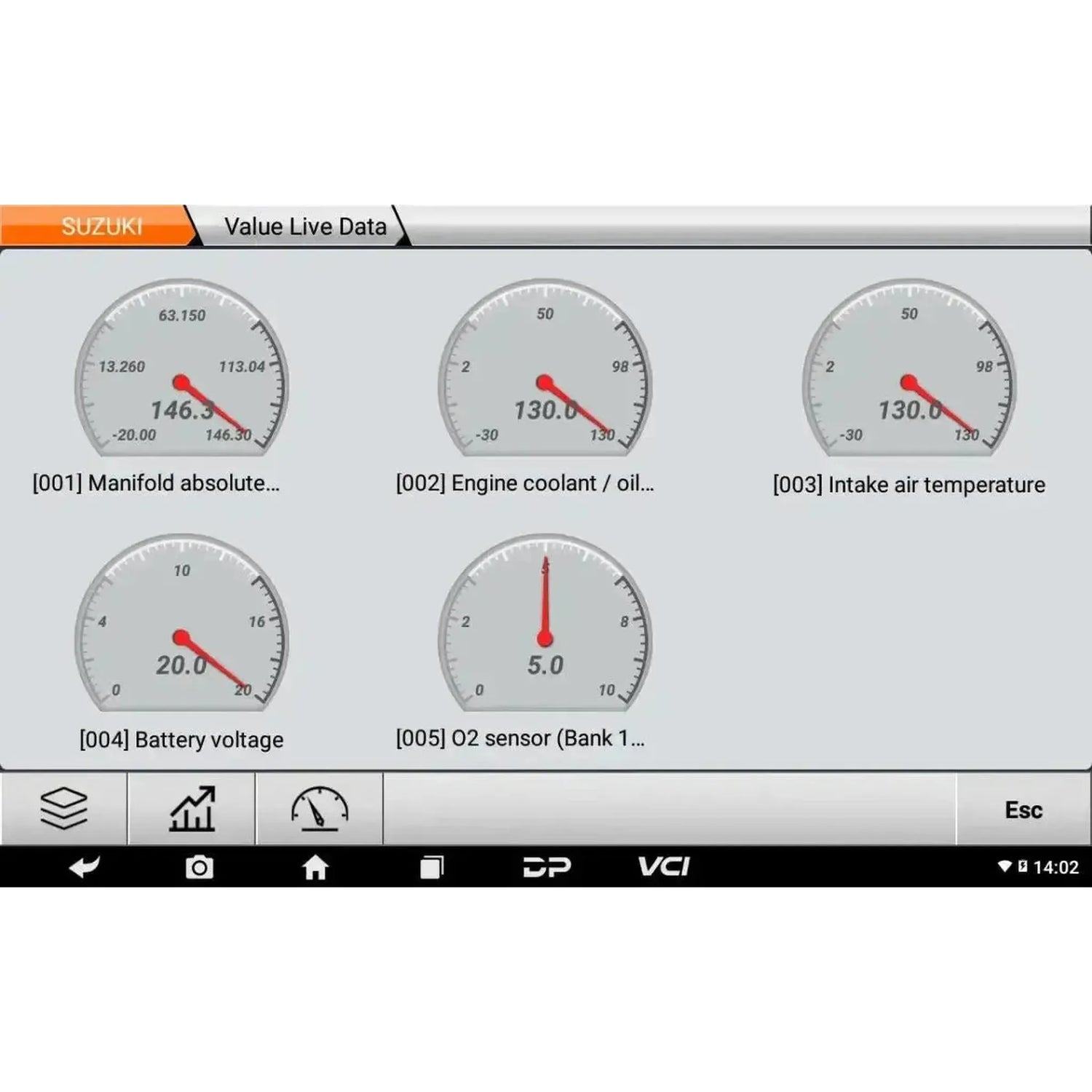

• Seguire i dati live: Visualizzare i valori di sensori e attuatori in tempo reale come testo, forma d'onda o pannello strumenti.
• Registrare e riprodurre i dati: Registrare un percorso e rivedere successivamente per localizzare un guasto che non si manifesta su richiesta.
• Test degli attuatori: Azionamento individuale di componenti e attuatori per valutare il funzionamento senza smontaggio.
• Codificare e programmare i moduli di controllo: Codificare e programmare i moduli dopo la sostituzione, dove il sistema del veicolo lo consente.
• Impostazioni della centralina e codifica del quadro strumenti: Impostare i parametri nel motore e codificare il pannello strumenti.
• Regolazione e riprogrammazione dell'iniezione: Regolare l'iniezione e riscrivere i dati di iniezione su modelli supportati.

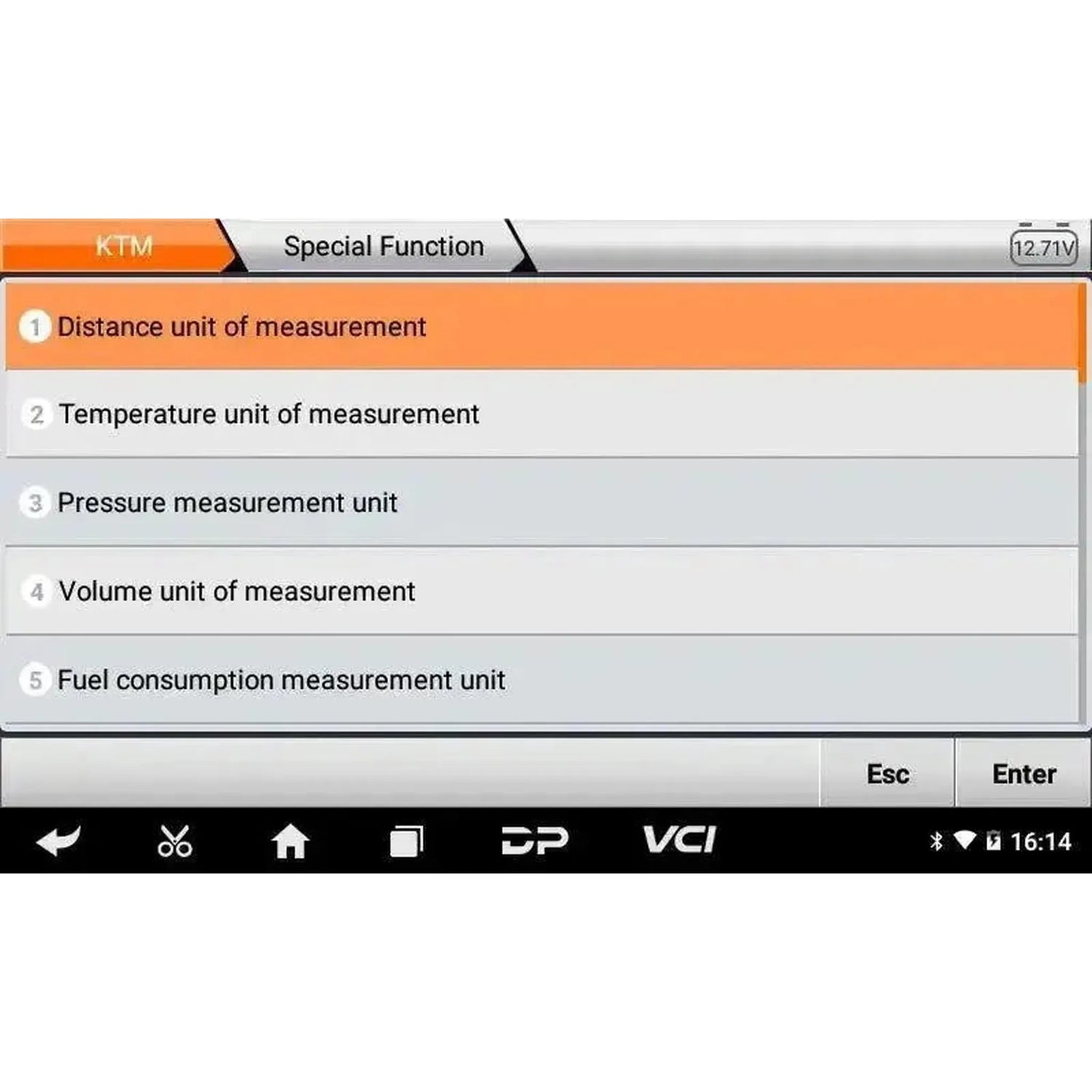

• Regolazioni speciali: Impostazioni CIP, codifica e ripristino e procedure specifiche del marchio dal database OBDSTAR.
• Avvertenza: Le funzioni disponibili variano a seconda del marchio, modello e anno di costruzione del veicolo.

Funzioni Servizio e Manutenzione

Le funzioni disponibili variano a seconda del marchio, modello e anno di costruzione del veicolo.

Motore e trasmissione

• Reset intervallo manutenzione: Ripristinare l'intervallo di servizio dopo una sostituzione dell'olio.
• Apprendimento valvola farfallata: Insegnare la posizione di base della valvola farfallata elettronica dopo la pulizia o la sostituzione.
• Apprendimento regime minimo: Calibrare il regime minimo dopo la manutenzione del sistema di aspirazione.
• Regolazione CO: Regolare la percentuale di CO per il corretto rapporto di miscela e i valori di emissione.
• Reset rapporto aria-carburante: Ripristinare i valori di adattamento della gestione motore.
• Reset adattamento sonda lambda: Cancellare i valori di correzione appresi dopo la sostituzione della sonda.
• Reset adattamento motore: Cancellare i valori generali appresi dopo la riparazione o la sostituzione di componenti.

Trasmissione, freni e altro

• Reset adattamento trasmissione: Ripristinare i valori di cambiata appresi dal modulo di controllo della trasmissione.
• Spurgo ABS: Comandare la pompa ABS per effettuare lo spurgo del circuito frenante dopo la manutenzione.
• Reset sistema controllo pressione pneumatici: Ripristinare il TPMS dove presente sul motociclo.
• Correzione chilometraggio: Regolare il dato memorizzato sui modelli supportati.
• Modalità EOL: Eseguire le procedure End-of-Line sui moduli di controllo supportati.
• Cancellazione memoria centralina: Eliminare i dati memorizzati in un modulo di controllo per una partenza pulita.

Marchi di veicoli supportati

Ciò che conta è la combinazione di marchio, modello e anno di fabbricazione, non solo il marchio. OBDSTAR divide la copertura della MS50 STD su quattro elenchi separati. Un marchio che appare solo nell'elenco dei contachilometri non può essere letto completamente. Per alcuni marchi è inoltre necessario un adattatore diagnostico separato; vedere gli elenchi di seguito.

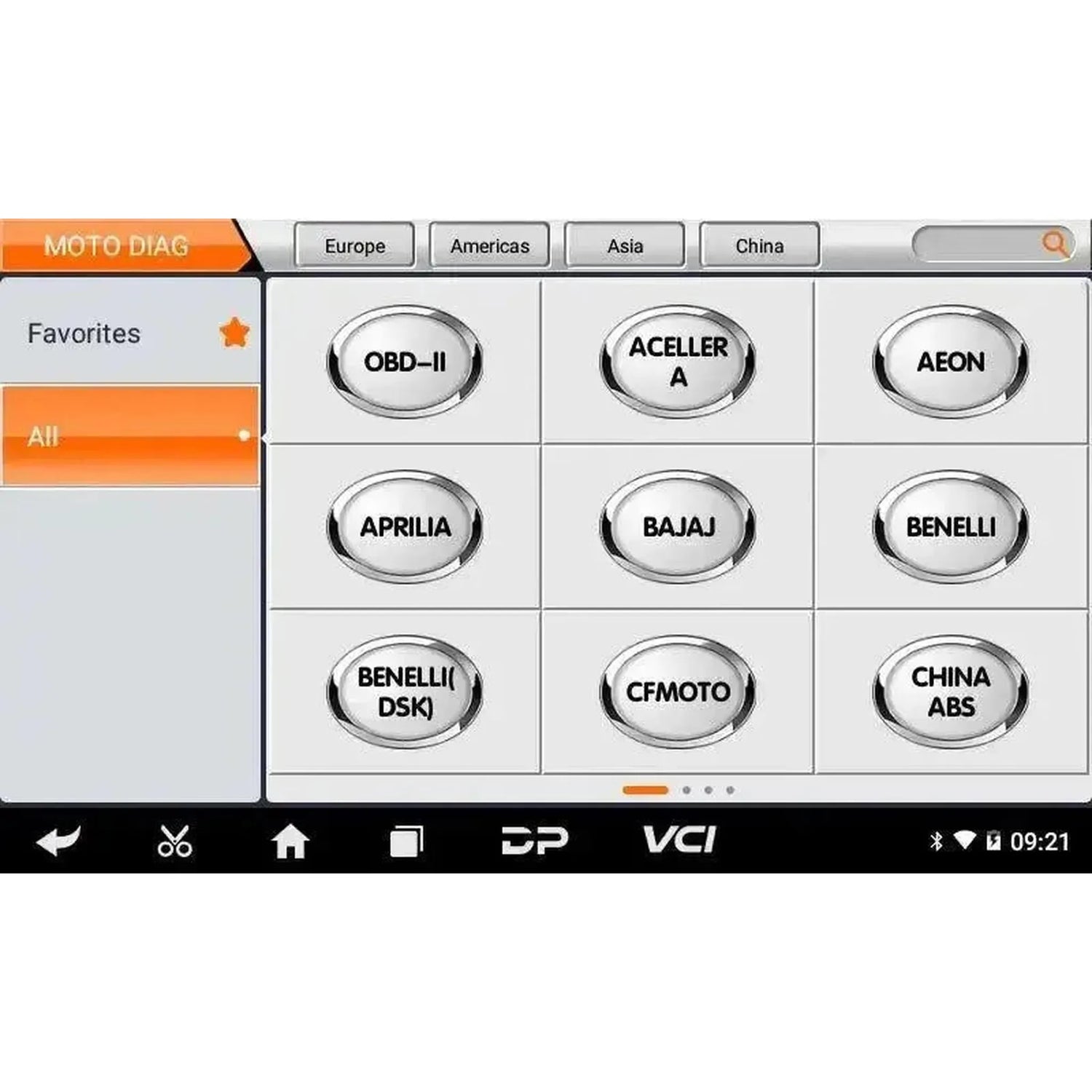

Diagnosi completa — motocicli, scooter da neve, ATV e UTV

Trentacinque marchi, più tre ingressi generici.

• Europeo: Aprilia, Benelli, HM, Husqvarna, KTM, Piaggio, Royal Alloy, Vespa
• Asiatico: Aeon, Bajaj, Benelli DSK, Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, Yamaha
• Americano: Acellera, Victory
• Cinese: CFMoto, Haojue, Lifan, Linhai, QJ Benelli, Shineray, Wuyang-Honda, XGJAO, Xindazhou Honda, Zontes
• Ingressi generici: OBD standard, sistemi ABS cinesi e sistemi di gestione motore cinesi.

Regolazione contachilometri tramite dump

Venti marche, dove il valore viene impostato tramite la memoria del quadro strumenti letto.

• Europa: Aprilia, Benelli, BMW, Cagiva, Ducati, KTM, MV Agusta, Peugeot, Piaggio, Triumph, Vespa
• Asia: Honda, Kawasaki, Kymco, Suzuki, Yamaha
• America: Buell, Harley-Davidson
• Cina: Haojue
• Generico: Generic

BMW, Buell, Cagiva, Ducati, Harley-Davidson, MV Agusta, Peugeot e Triumph si trovano esclusivamente in questo elenco. Su questi marchi, la MS50 STD non esegue la diagnostica completa del sistema.

Correzione del contachilometri tramite OBD o banco

KTM.

Tuning

Honda.

Adattatori forniti in dotazione

Nella confezione sono inclusi dodici adattatori di connessione oltre allo strumento, coprendo i collegamenti più comuni.

• Adattatore di diagnosi N004: Aprilia, Ducati, Honda, KTM, Piaggio, Vespa e Yamaha
• Adattatore di diagnosi M005: Kawasaki
• Adattatore di diagnosi N012A: Suzuki
• Adattatore di diagnosi N015A: Honda
• Adattatore di diagnosi M018A: Yamaha
• Adattatore diagnostico N019: KTM
• Adattatore di diagnosi N021A: Aeon, Benelli e vari marchi cinesi
• Adattatore di diagnosi N026: SYM
• Adattatore di diagnosi N027: Kymco e Kawasaki
• Adattatore diagnostico M028: PGO
• Adattatore diagnostico M030: Hartford
• N041 Adattatore OBD: Motociclette con connettore OBD standard Euro 5 a 6 pin

Adattatori opzionali

Per marchi e connettori non inclusi nella confezione, sono disponibili adattatori singoli. Di seguito sono riportati i più richiesti.

• M002A Cavo morsetti batteria: Alimentazione esterna per l'interfaccia diagnostica o il veicolo.
• M006, M008 e M009: Modelli Kawasaki con porta diagnostica non standard.
• M013: Lifan e Suzuki.
• M014 e M023: Suzuki.
• M020: Aeon e Benelli.
• M022A: Benelli.
• M024 e M026: SYM.
• M025: Motociclette con porta OBD-II standard a 16 pin.
• M029 e M061: Yamaha.
• M045: Shineray.
• M046: Sistema ABS di Benelli.
• M047: Vespa.
• M048: Aprilia.
• M052 e N052: Royal Enfield.
• M055: Honda.
• M056: Kymco.
• N001 Convertitore: Motociclette con sistema ROJO o AVIC EFI.

Licenza

• Durata: Un anno dalla prima registrazione del dispositivo.
• Cosa includono gli aggiornamenti: Nuovi modelli, ampliamento dei marchi esistenti, funzioni aggiuntive di assistenza e codifica, e correzioni.
• Per cosa è necessaria una licenza attiva: Il software veicolo più recente, aggiornamenti tramite WiFi e supporto in remoto.
• Dopo la scadenza: Il dispositivo continua a funzionare con l'ultima versione installata; i nuovi aggiornamenti diventano disponibili solo dopo il rinnovo.

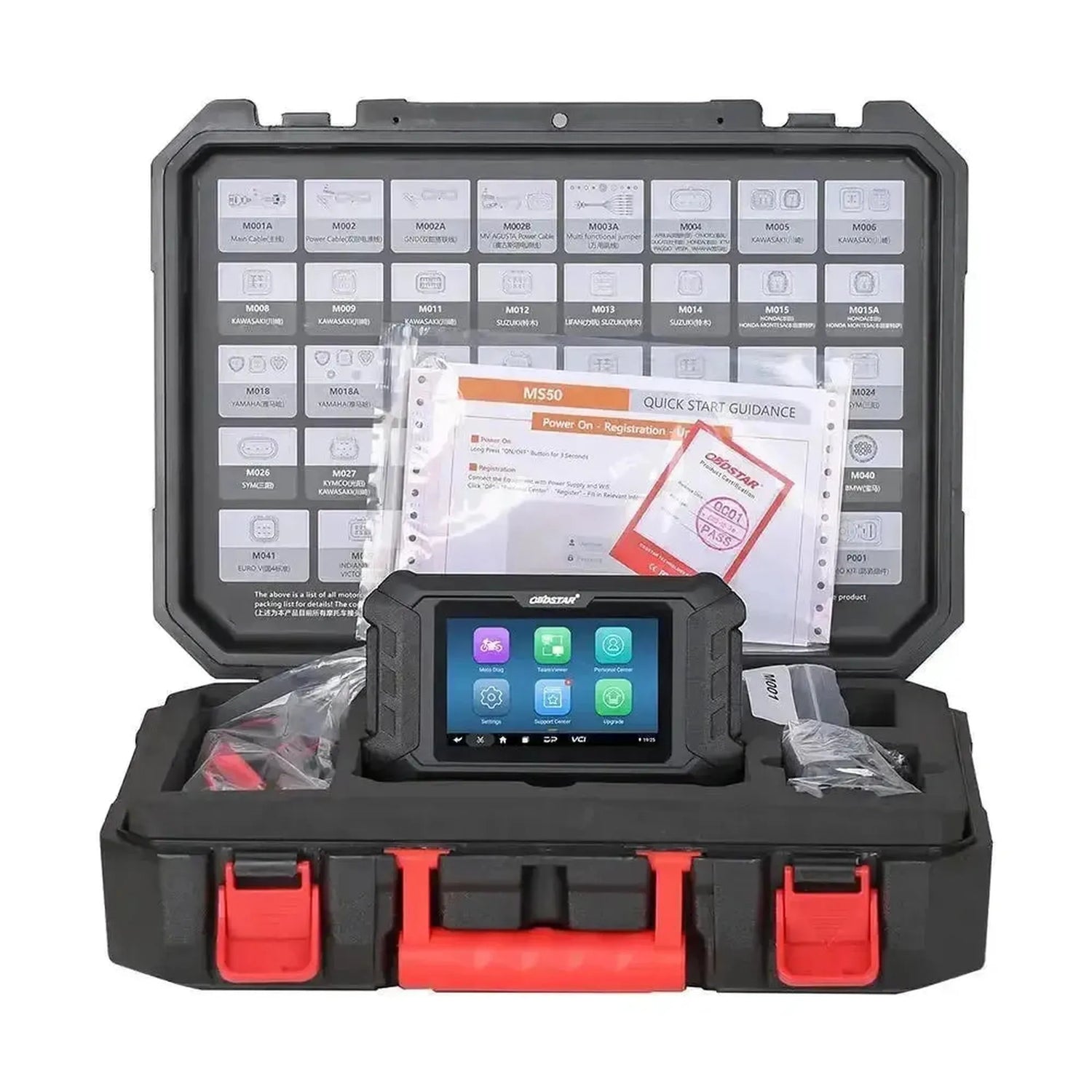

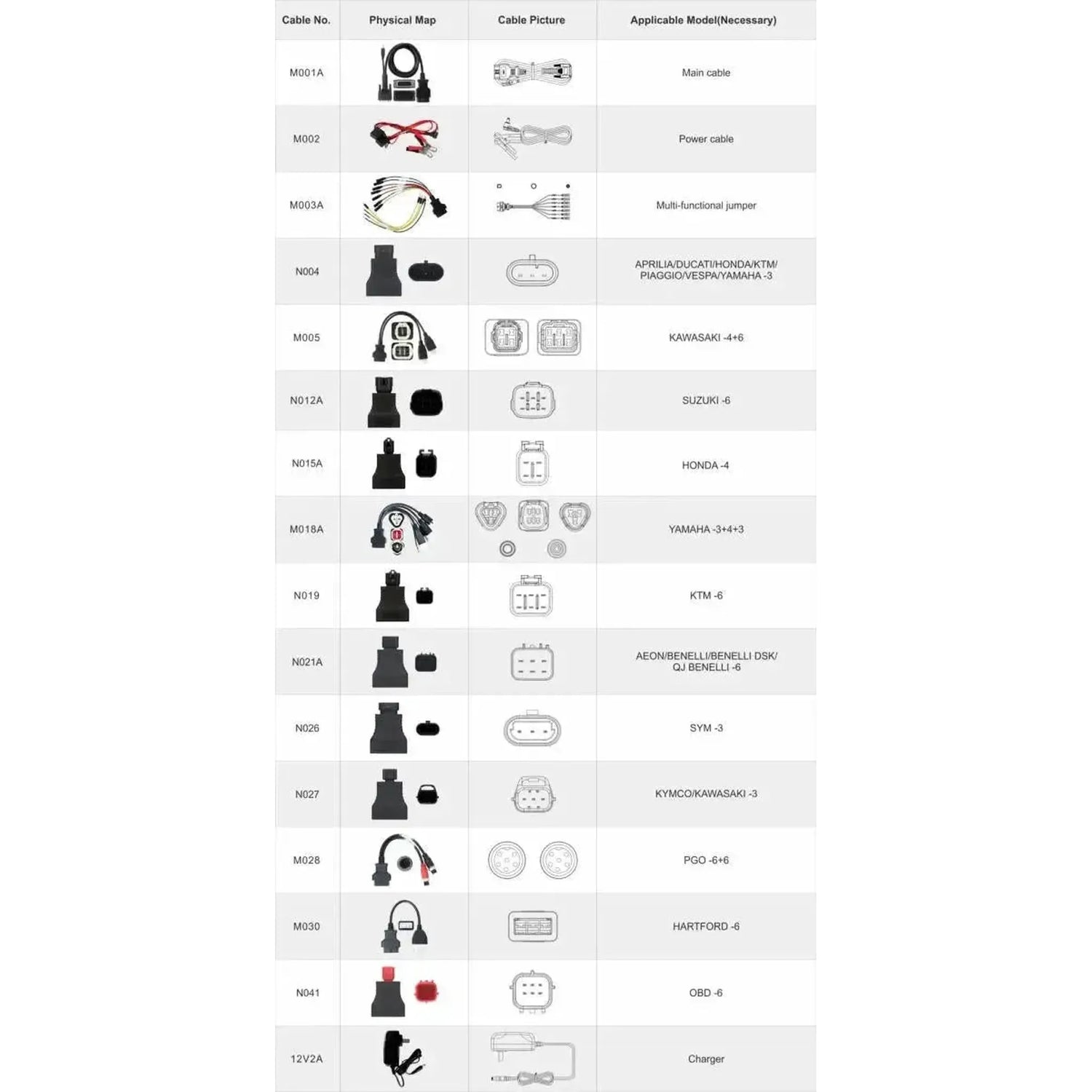

Contenuto della confezione

• 1x Strumento di lettura OBDSTAR MS50 STD
• 1x caricabatterie 12V2A
• 1x Cavo principale M001A
• 1x Cavo di alimentazione M002
• 1x Cavo ponticello multifunzione M003A
• 1x Adattatore diagnostico N004 (Aprilia/Ducati/Honda/KTM/Piaggio/Vespa/Yamaha)
• 1x Adattatore diagnostico M005 (Kawasaki)
• 1x Adattatore diagnostico N012A (Suzuki)
• 1x Adattatore diagnostico N015A (Honda)
• 1x Adattatore diagnostico M018A (Yamaha)
• 1x Adattatore diagnostico N019 (KTM)
• 1x Adattatore diagnostico N021A (Aeon/Benelli/diversi marchi cinesi)
• 1x adattatore diagnostico N026 (SYM)
• 1x adattatore diagnostico N027 (Kymco/Kawasaki)
• 1x Adattatore diagnostico M028 (PGO)
• 1x Adattatore diagnostico M030 (Hartford)
• 1x Adattatore OBD N041
